钢结构常见代码MicrosoftWord文档第一篇：钢结构常见代码Microsoft Word 文档轨道连接DGL钢结构中常见的构件代码日期：2011年11月24日13:00 一般常见的钢结构中的构件代码如下：板B 屋面板WB 空心板KB 槽行板CB 折板ZB 密肋板MB 楼梯板TB 盖板或沟盖板GB 挡雨板或檐口板YB 吊车安全走道板DB 墙板QB 天沟板TGB 梁L 屋面梁WL 吊车梁DL 单轨吊DDL 轨道连接DGL 车挡CD 圈梁QL 过梁GL 连系梁LL 基础梁JL 楼梯梁TL 框架梁KL 框支梁KZL 屋面框架梁WKL 檩条LT 屋架WJ 托架TJ 天窗架CJ 框架KJ刚架GJ支架ZJ柱Z框架柱KZ构造柱GZ承台CT设备基础SJ桩ZH挡土墙DQ地沟DG柱间支撑DC垂直支撑ZC水平支撑SC 45 梯T雨篷YP阳台YT梁垫LD预埋件M天窗端壁TD钢筋网W钢筋骨架G基础J暗柱AZ门式钢架檩条L 屋脊檩条WL 刚性系杆GXG 斜拉杆XLT 刚性檩条GL 柱间支撑ZC 水平支撑SC 墙梁QL 山墙柱SQZ 撑杆CG 压性钢板YB 复合板FB刚架（梁式吊车）GJQ 刚架（桥式吊车）GJL 山墙梁SQZ（C型）檩条CL（H型）檩条HL（C型）墙梁CQL（H型）墙梁HQL 封墙条FQL 水平支撑SC 系杆xG 拉条T 撑杆C 隅撑YC 柱间支撑ZC 钢吊车梁GDL DZ短柱楼上回答不准确。

H型钢H600*400*8*10是指由两块翼缘板和一块腹板组成的形如“H”的一种型钢。

其中两块翼缘板为400mm宽，10mm厚；中间一块腹板为580mm宽，8mm厚。

其总高度为600mm.地脚螺栓M24*660-80-100L型数字代表什么意思M24粗牙，杆长660mm，螺纹长80 ～100mm底头剖开弯曲成T型14（M12）指拉条为￠14圆钢，两头为M12自带丝扣螺帽连接，拉条套檩条之类的子目，L50*5表示50的等边角钢，厚度5个厚套支撑的子目。

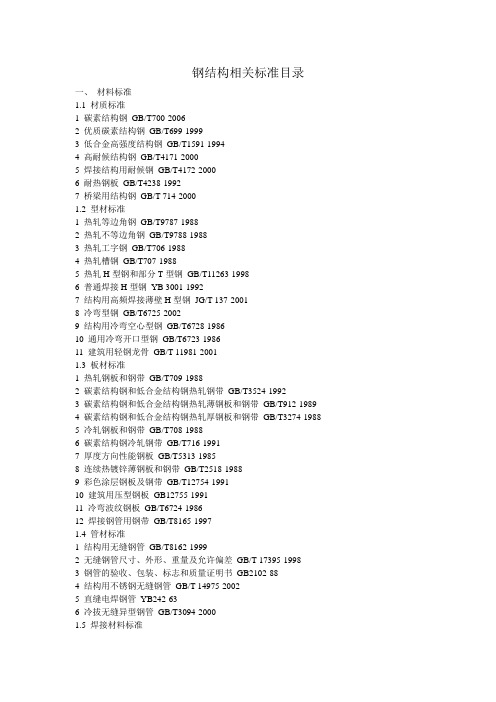

钢结构相关标准目录一、材料标准1.1 材质标准1 碳素结构钢GB/T700-20062 优质碳素结构钢GB/T699-19993 低合金高强度结构钢GB/T1591-19944 高耐候结构钢GB/T4171-20005 焊接结构用耐候钢GB/T4172-20006 耐热钢板GB/T4238-19927 桥梁用结构钢GB/T 714-20001.2 型材标准1 热轧等边角钢GB/T9787-19882 热轧不等边角钢GB/T9788-19883 热轧工字钢GB/T706-19884 热轧槽钢GB/T707-19885 热轧H型钢和部分T型钢GB/T11263-19986 普通焊接H型钢YB 3001-19927 结构用高频焊接薄壁H型钢JG/T 137-20018 冷弯型钢GB/T6725-20029 结构用冷弯空心型钢GB/T6728-198610 通用冷弯开口型钢GB/T6723-198611 建筑用轻钢龙骨GB/T 11981-20011.3 板材标准1 热轧钢板和钢带GB/T709-19882 碳素结构钢和低合金结构钢热轧钢带GB/T3524-19923 碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T912-19894 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T3274-19885 冷轧钢板和钢带GB/T708-19886 碳素结构钢冷轧钢带GB/T716-19917 厚度方向性能钢板GB/T5313-19858 连续热镀锌薄钢板和钢带GB/T2518-19889 彩色涂层钢板及钢带GB/T12754-199110 建筑用压型钢板GB12755-199111 冷弯波纹钢板GB/T6724-198612 焊接钢管用钢带GB/T8165-19971.4 管材标准1 结构用无缝钢管GB/T8162-19992 无缝钢管尺寸、外形、重量及允许偏差GB/T 17395-19983 钢管的验收、包装、标志和质量证明书GB2102-884 结构用不锈钢无缝钢管GB/T 14975-20025 直缝电焊钢管YB242-636 冷拔无缝异型钢管GB/T3094-20001.5 焊接材料标准1 电弧螺柱焊用圆柱头焊钉GB/T 10433-20022 储能焊用焊接螺柱GB/T 902.3-19893 手工焊用焊接螺柱GB/T 902.1-19894 机动弧焊用焊接螺柱GB/T 902.2-19895 碳钢焊条GB/T5117-19956 低合金钢焊条GB/T5118-19957 熔化焊用钢丝GB/T14957-19945 气体保护焊用钢丝GB/T14958-19946 碳钢药芯焊丝GB/T 10045-20017 气体保护电弧焊用碳钢、低合金钢焊丝GB/T 8110-19958 碳素钢埋弧焊用碳钢焊丝与焊剂GB952939 低合金钢埋弧焊用焊剂GB/T 12470-199010 铸铁焊条及焊丝GB/T 10044-198811 堆焊焊条GB/T 984-200112 铝及铝合金焊丝GB/T 10858-19891.6 连接标准1 钢结构用高强度大六角头螺栓GB/T 1228-19912 钢结构用高强度大六角头螺栓、大六角螺母、垫圈型式尺寸与技术条件GB1231-19913 钢结构用扭剪型高强度连接副型式尺寸与技术条件GB3633-19834 钢结构用高强度垫圈GB/T 1230-19915 钢网架螺栓球节点用高强度螺栓GB/T 16939-19971.7 其他标准1 钢结构防火涂料应用技术规程CECS24：19902 室内钢结构防火涂料通用技术条件GB/T14907-19943 钢结构防火涂料GB 14907-20024 涂装前钢材表面锈蚀等级和除锈等级GB8923--88二、设计标准2.1 通用标准1 钢结构设计规范GB50017-20032 冷弯薄壁型钢结构技术规范GB50018-20023 钢结构抗火设计规程CECS（在编）4 建筑钢结构防火技术规程DG/TJ 08-008-2000 J10041-2000上海规范2.2 高层、高耸钢结构标准1 高层民用建筑钢结构技术规程JCJ99-1998（待局部修订）2 多、高层建筑钢——混凝土混合结构设计规程CECS（在编）3 热轧H型钢构件设计规程CECS（在编）4 高耸结构设计规范GB50135-20065 高层民用建筑设计防火规范GB50045-95（2001年修订）6 高层钢结构设计暂行规定DBJ 08-32-92上海规范2.3 空间钢结构标准1 网架结构设计与施工规程JGJ7-1991(待修订)2 钢网架螺栓球节点JGJ75.1-19913 钢网架焊接球节点JGJ75.2-19914 钢网架检验及验收标准JGJ75.3-19915 网壳结构技术规程JGJ（61-2003）6 悬索结构设计规程JGJ（待报批）7 索膜结构设计规程CECS（在编）2.4 轻型钢结构标准1 门式刚架轻型房屋钢结构技术规程CECS102:20022 门式刚架轻型房屋钢构件JG144-20023 拱行波纹钢屋盖结构技术规程CECS(待报批)4 钢龙骨结构技术规程CECS(在编)5 轻型房屋钢结构技术规程CECS(在编)6 冷弯型钢受力蒙皮结构设计规程CECS(在编)7 轻型钢结构设计规程DBJ 08-68-97 上海规范2.5 组合结构标准1 钢管混凝土结构设计与施工规程CECS28:1990(在修订)2 矩形钢管混凝土结构设计规程CECS(在编)3 混凝土钢管叠合柱技术规程CECS(在编)4 型钢混凝土组合结构技术规程JGJ138-20015 钢骨混凝土结构设计规程YB9082-19976 钢-混凝土组合结构设计规程DL/T 5085-1999国家经济贸易委员会7 钢-混凝土组合楼盖结构设计与施工规程YB 9238-92冶金工业部8 钢管混凝土结构设计施工及验收规程JCJ01-89国家建材工业局9 钢管混凝土构件N-M相关设计计算图表JCJ02-90国家建材工业局10 火力发电厂主厂钢-混凝土组合结构设计暂行规定DJGJ99-91能源部电力规划设计管理局11 战时军港抢修早强型钢-混凝土组合结构技术规程GJB 解放军总后勤部2.6 钢结构连接标准1 建筑钢结构焊接与验收规程JGJ81-20022 钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-19913 焊接设计规范JB/ZZ 5-86 中国机械委重型机械局企业标准4 焊接质量保证钢熔化焊接头的要求和缺陷分级GB/T 12469-905 埋弧焊焊缝坡口的基本形式和尺寸GB/T 986-19886 工程建设施工现场焊接目视检验规范CECS71:947 焊接与切割安全GB9448-998 铝及铝合金焊接技术规程HGJ222929 地脚螺栓GB/T 799-198810 建筑用铸钢节点技术规程CECS235:20082.7 钢结构加固标准1 钢结构加固技术规范CECS77:19962 钢结构检测评定与加固技术规程YB 9257-1996三、施工标准3.1 通用标准1 钢结构工程施工质量验收规范GB50205-20012 钢结构工程质量检验评定标准GB 50221-19953 钢结构制作工艺规程DBJ 08-216-95上海规范4 网架结构工程质量检验评定标准JGJ78-19915 塔桅钢结构施工及验收规程CECS80:969 钢桁架检验及验收标准JGJ74.2-199110 钢桁架质量标准JGJ74.1-198911 焊工技术考试规程JJ12.2-198712 钢熔化焊手焊工资格考核方法GB/T 15169-199413 钢结构工程通病及治理TB-0414 钢结构工程质量预控YK-043.2 无损检测相关标准1 钢焊缝手工超声波探伤方法和探伤结果分析GB1231-19912 建筑安装工程金属熔化焊焊缝射线照相构测标准CECS70:943 无缝钢管超声波探伤检验方法GB/T 5777-964 钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T 12605-19905 铸钢件渗透探伤及缺陷显示迹痕的评级方法GB/T 9443-19886 铸钢件磁粉探伤及质量评级方法GB/T 9444-19887 接触式超声斜射探伤方法GB/T 11343-19898 无损检测术语超声检测GB/T 12604.1-19909 无损检测术语射线检测GB/T 12604.2-199010 无损检测术语渗透检测GB/T 12604.3-199011 无损检测术语磁粉检测GB/T 12604.5-199012 无损检测人员资格鉴定与认证GB/T 9445-199913 复合钢板超声波探伤方法GB/T 7734-198714 焊缝无损检测符号GB/T 14693-1993四、外国钢结构相关规范1 《Load and resistance Factor design Specification for Structural Steel Buildings》AISC-LRFD93美国钢结构学会19932 《Specification for the Design of Cold-Formed Steel Structural Members》美国钢铁学会AISI 19963 《钢结构焊接规范》美国焊接学会19794 《Working Draft.Steel structures.materials and design》ISO/TC167/SC1-N219 19895 《钢混组合梁设计与施工规范》德国规范学会, 郑州工学院译19836 《钢骨钢筋混凝土结构计算标准》日本建筑学会1987,067 《钢构造限界状态设计指针》AIJ98 日本建筑学会19988 《钢结构塑性设计规范》日本建筑学会9 《钢管构造设计施工指针》日本建筑学会199010 《高强螺栓结合设计与施工指南》日本建筑学会198311 《日本建筑结构抗震设计条例》198112 《结构构件焊接加固指南》前苏联197913 加拿大国家建筑法规(National Building Code-NBC1990)14 美国土木工程师协会标准(American Society of Civil Engineers Standards-ASCE 7-95)15 欧洲钢结构规范EC316 英国钢结构规范BS5950-199017 德国钢结构规范DIN18800-ii注：GB——国家标准（强制性）GB/T——国家标准（推荐性）GBJ——工程建设国家标准CECS——中国工程建设标准化协会标准YB——冶金工业行业标准JG/T——建筑工业行业标准（推荐性）JGJ——建筑工程行业标准。

我国钢材牌号表示方法分类具体说明欧阳光明（2021.03.07）在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）①钢号冠以“Q”，代表钢材的屈服点；②“Q”后面的数字表示屈服点数值，单位是MPa。

例如Q235表示屈服点（σs）为235 MPa的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。

例如Q235-AF表示A级沸腾钢。

专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2）优质碳素结构钢表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3）碳素工具钢表示方法：字母T+数字+（元素符号）+（质量等级符号）①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4）易切削钢表示方法：字母Y+数字+（元素符号）①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

钢结构工程资料大全钢结构工程概况GJ1.1日期：2006.04.18复核人：填表人：钢结构施工方案一、综合说明本工程为××××××购物中心工程，总建筑面积约25570平方米，主体为三层钢框架结构局部四层，檐口总高度为19米。

框架钢柱为焊接箱型柱，钢梁为焊接H型钢梁，楼面为压型钢板与混凝土叠合楼板，外墙面为压型彩板。

主钢构件材质为Q345，檩条采用Q235 C型薄壁型钢。

本工程施工范围包括钢结构系统的制作与现场安装施工。

二、施工准备1. 组织有关工程管理和技术人员对设计图纸进行会审。

对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。

2. 根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。

3. 对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。

4. 钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。

5. 在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。

6. 钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。

7. 现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。

现场场地应平整夯实，没有积水，并且要预留车道。

三．施工进度安排按照工期要求20XX年7月8日开工至20XX年12月28日竣工，钢结构工程部分在土建施工的基础上保证工期计划，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。

四．劳动力计划钢结构主体工程施工劳动力计划级别工种按工程施工阶段投入劳动力人数制作阶段安装阶段备注下料工 8、组立工 6 、焊工 10 4 、矫正工 4 、钻孔工 6 、喷漆工 6 、司机 2 2 、电工 2 2 、起重工 2 8 、辅助工 6 8、板材安装 16 设备维修工 1 1五．主要施工机械设备钢结构工程主要施工机械设备序号机具名称数量备注1 数控直条多头切割机2 ；2 型钢自动组立机；3 门式埋弧自动焊 2 ；4 半自动焊 2 ；5 H型钢矫正机 2 ； 6端面铣 1 ；7 抛丸除锈机 1 ；8 摇臂钻 2 ；9 剪板机 2 ；10 二氧化碳气体保护焊 3 ；11 碳弧气刨 1 ；12 带锯 1 ；13 万能铣床 1 ；14 50吨吊车 2 ；15 电焊机 24 ；16 扭矩扳手 6 ；17 5吨倒链 2 18 气焊 2六．钢结构制作与安装施工方法钢结构制作：本工程钢结构主框架钢柱采用焊接箱型柱，钢梁为焊接H型钢，构件数量多，工程量大，我公司采用先进的专用箱型柱生产设备电渣压力焊及焊接H型钢生产线进行制作。

钢结构技术1高性能钢材应用技术1.1技术内容选用高强度钢材（屈服强度ReL≥390Mpa）,可减少钢材用量及加工量，节约资源，降低成本。

为了提高结构的抗震性，要求钢材具有高的塑性变形能力，选用低屈服点钢材（屈服强度ReL=IOO-225Mpa）o国家标准《低合金高强度结构钢》GB/T1591中规定八个牌号,其中Q390、Q420、Q460、Q500、Q550、Q620、Q690属高强钢范围；《桥梁用结构钢》GB/T714有九个牌号,其中Q420q>Q460q>Q500q>Q550q.Q620q、Q690q属高强钢范围；《建筑结构用钢》GB/T19879有Q390GJ>Q420GJ>Q460GJ三个牌号属于高强钢范围；《耐候结构钢》GB/T4171,有Q415NH、Q460NH.Q500NH.Q550NH属于高强钢范围；《建筑用低屈服强度钢板》GB/T28905,有LYIO0、LYl60、LY225属于低屈服强度钢范围。

1.2技术指标钢厂供货品种及规格：轧制钢板的厚度为6-400mm,宽度为1500-4800mm,长度为6000-25000mm o有多种交货方式，包括：普通轧制态AR控制轧制态CR正火轧制态NR、控轧控冷态TMCP、正火态N、正火加回火态N+T、调质态QT等。

建筑结构用高强钢一般具有低碳、微合金、纯净化、细晶粒四个特点。

使用高强度钢材时必须注意新钢种焊接性试验、焊接工艺评定、确定匹配的焊接材料和焊接工艺，编制焊接工艺规程。

建筑用低屈服强度钢中残余元素铜、格、银的含量应各不大于0.30%o成品钢板的化学成分允许偏差应符合GB/T222的规定。

1.3适用范围高层建筑、大型公共建筑、大型桥梁等结构用钢，其它承受较大荷载的钢结构工程，以及屈曲约束支撑产品。

2钢结构深化设计与物联网应用技术2.1技术内容钢结构深化设计是以设计院的施工图、计算书及其它相关资料为依据，依托专业深化设计软件平台，建立三维实体模型，计算节点坐标定位调整值，并生成结构安装布置图、零构件图、报表清单等的过程。
