cad三维图怎么画教程CAD（计算机辅助设计）是一种广泛应用于工程设计和制造的软件工具。
CAD三维图可以帮助设计师更准确地理解和呈现设计概念。
下面是一个关于如何画CAD三维图的简单教程。
第一步是选择适当的CAD软件。
市面上有许多种CAD软件，如AutoCAD，SketchUp和Catia等。
根据需要选择适合自己的软件。
第二步是创建一个新的三维模型文件。
在CAD软件中，常见的文件格式有.igs和.stp等。
打开软件后，在菜单栏上选择“新建”或“创建新文件”选项来开始一个新的文件。
第三步是绘制基础形状。
根据自己的设计需求，在CAD软件中使用绘制工具开始绘制三维模型的基础形状，如方块、球体、圆柱和锥体等。
可以使用直线、圆弧、多边形等不同的绘制工具来创建这些形状。
第四步是将基础形状进行编辑和变换。
使用CAD软件提供的编辑工具来修改基础形状的尺寸、角度和形状等属性。
可以通过拉伸、挤压、旋转和倾斜等操作来实现这些变换。
第五步是添加细节和特征。
通过使用CAD软件提供的绘制和编辑工具，可以添加细节和特征，如孔、凹凸处、螺纹等。
这些细节和特征可以更好地反映设计的真实性和功能性。
第六步是给模型添加材质和纹理。
在CAD软件中，可以为绘制的模型添加不同的材质和纹理来增加真实感。
通过选择适当的材质和纹理，可以使模型看起来更加生动和有趣。
第七步是渲染和生成图像。
在完成CAD模型的绘制和编辑后，可以使用CAD软件提供的渲染工具来生成高质量的图像。
在渲染过程中，可以选择阴影、光照和渐变等效果来优化图像的呈现效果。
最后一步是保存和导出CAD三维图。
使用CAD软件提供的保存和导出功能，可以将绘制的CAD三维图保存为指定格式的文件，如.jpg、.png或.dwg等。
这样，就可以方便地与他人分享和交流设计。
总结起来，画CAD三维图需要选择适当的CAD软件，绘制基础形状，进行编辑和变换，添加细节和特征，添加材质和纹理，渲染和生成图像，最后保存和导出。
cad三维图怎么画CAD三维图怎么画在现代设计和工程中，计算机辅助设计（CAD）已成为一个非常重要的工具。
CAD软件具有强大的功能，能够帮助设计师和工程师创建复杂的三维图形。
本文将介绍如何使用CAD软件来画三维图。
第一步，选择合适的CAD软件。
市面上有许多不同的CAD软件可供选择，如AutoCAD、SolidWorks、CATIA等。
根据你的需求和技能水平选择合适的软件。
对于初学者来说，AutoCAD是一个不错的选择，因为它易于使用且功能强大。
第二步，理解基本的CAD操作。
在开始画三维图之前，你需要熟悉CAD软件的基本操作。
这包括了掌握平移、旋转、缩放等基本操作，以及绘制线段、圆弧、多边形等基本图形的方法。
掌握这些基本操作和绘图方法对于画三维图形非常重要。
第三步，创建三维模型。
要画一个三维图形，你首先需要创建一个三维模型。
在CAD软件中，你可以通过绘制2D图形并将其拉伸或旋转来创建三维模型。
例如，你可以绘制一个矩形，然后使用拉伸命令将其变成一个长方体。
第四步，编辑三维模型。
一旦你创建了一个基本的三维模型，你可以使用CAD软件提供的各种编辑命令来进一步修改和调整模型。
你可以移动、缩放、旋转模型的各个部分，也可以添加和删除模型的不同元素。
第五步，添加材质和纹理。
在绘制三维图形时，你还可以为模型添加材质和纹理，以增强图形的真实感。
CAD软件通常提供了各种各样的材质和纹理库，你可以从中选择合适的材质和纹理，并应用到你的模型上。
第六步，设置光照和阴影。
为了使三维图形更加逼真，你还可以设置光照和阴影效果。
CAD软件通常提供了各种不同类型的灯光，你可以调整灯光的强度、颜色和位置。
此外，你还可以设置阴影效果，以增加模型的视觉效果。
第七步，制作渲染图像。
一旦你完成了三维模型的设计和编辑，你可以使用CAD软件的渲染功能生成逼真的渲染图像。
渲染是通过模拟光线在模型上的反射和折射来生成真实的图像。
你可以调整渲染设置，如光源、阴影、材质等，以达到满意的效果。

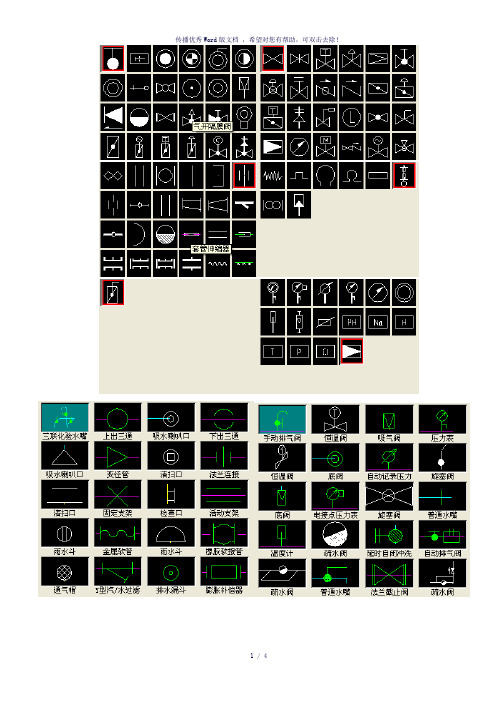

气动阀截止阀球阀CAD画法
1、先用矩形工具绘制一个长100，宽50的矩形。
2、在矩形内画出对角线；
3、用快捷键【x】拆分矩形；
4、删除矩形两条长边；
5、在矩形对角线相交处画一个半径15的圆，将圆填充黑色。
连接管线即可；
6、方向旋转即可，大小可以等比例缩放。
这就是给排水中的球阀绘制。
最好使用1∶1比例画，输出比例可以随便调整。
画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。
用1∶1比例画图好处很多。
第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。
第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。
第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。
第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。
第五、用不着进行繁琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。
cad绘制三维图教程CAD绘制三维图是一项非常重要的技能，它被广泛应用于工程设计、建筑设计、产品设计等领域。
下面是一个关于如何使用CAD软件进行三维图绘制的详细教程。
首先，打开CAD软件并创建一个新的文档。
选择合适的单位和比例，根据需要设置好图纸的大小。
接下来，我们需要绘制一个基本的二维图形来作为我们的起点。
使用CAD的线条工具，绘制你需要的形状，如矩形、圆形或多边形。
将二维图形提升为三维图形的关键步骤是给二维图形添加高度和深度。
选择CAD的拉伸工具，选择你想要拉伸的二维图形，然后输入你想要的高度或深度值。
这将使你的图形从平面上升起。
如果你需要绘制更复杂的三维形状，比如球体或圆柱体，可以使用CAD的体积建模工具。
这些工具允许你创建一系列的几何形状，并将它们组合在一起来构造所需的形状。
一旦你绘制好了三维图形，你可以通过在CAD中设置透视视图或使用旋转工具来查看它们。
这将使你能够从不同的角度观察和编辑你的图形。
除了绘制三维对象，CAD还提供了一些绘制和编辑工具，可以帮助你在三维场景中创建更丰富的效果。
比如，你可以添加不同材质的纹理、灯光和阴影效果，使你的图形更加真实。
最后，一旦你完成了三维图形的绘制，你可以保存你的项目并输出为不同的文件格式，如DWG、STL等。
这样，你就可以与他人共享你的设计或将其用于其他工作流程。
绘制三维图形是一项需要不断练习和掌握的技能。
随着对CAD软件的熟练度的提高，你将能够创建出更精确和复杂的三维模型。
综上所述，CAD绘制三维图的过程包括创建基本二维图形、提升为三维、绘制复杂形状、查看和编辑、添加效果、保存和输出。
只有通过经常性的实践，我们才能掌握这一技能，并将其应用于实际工程中。

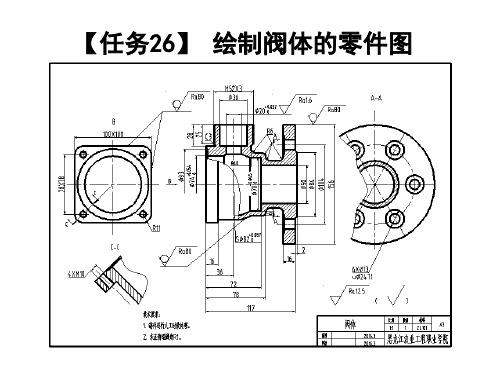

CAD三维建模实例操作一-----创建阀盖零件的三维模型将下面给出的阀盖零件图经修改后，进行三维模型的创建。
阀盖零件图如图1所示。
●图形分析：阀盖零件的外形由左边前端倒角30度的正六边体，右边四个角R=12mm的底座，中间有一个倒45度角和R=4mm连接左右两边。
该零件的轴向为一系列孔组成。
根据该零件的构造特征，其三维模型的创建操作可采用：（1）拉伸外轮廓及六边形；（2）旋转主视图中由孔组成的封闭图形；（3）运用旋转切除生成30度和45度、R4的两个封闭图形，生成外形上的倒角；（4）运用差集运算切除中间用旋转生成的阶梯轴（由孔组成的图形旋转而成），来创建该零件中间的阶梯孔，完成三维模型的创建。
●零件图如图1所示。
图1 零件图●具体的操作步骤如下：1．除了轮廓线图层不关闭，将其他所有图层关闭，并且可删除直径为65mm的圆形。
然后，结果如图2所示。
图2 保留的图形2．修改主视图。
将主视图上多余的线条修剪，如图3所示。
该图形经旋转切除生成外形上的倒角。
该图形放置切除后生成阶梯孔造型。
图3 修改主视图3．将闭合的图形生成面域。
单击“绘图”工具条上的“面域”按钮，框选所有的视图后，按回车键，命令行提示：已创建8个面域。
4．旋转左视图。
单击“视图”工具条上的“主视”按钮，系统自动将图形在“主视平面”中显示。
注意：此时，显示的水平线，如图4 a）所示。
输入“RO”（旋转）命令，按回车键，再选择右边的水平线（即左视图）的中间点，输入旋转角度值90，按回车键，完成左视图的旋转如图4 b）所示。
在轴测图中看到旋转后的图形如图4 c）所示。
图4 a）旋转前图4 b）放置后提示：图中的红色中心线是绘制的，用该线表明二视图的中心是在一条水平线上。
图4 c）轴测视图5．移动视图将两视图重合的操作如下：①单击“视图”工具条上的“俯视”按钮，系统自动将图形转换至俯视图中，如图5所示。
图5 俯视图显示图6 标注尺寸②单击“标注”菜单，选择“线性”标注，标注出二图间的水平距离，如图6所示。
如何在CAD中制作立体几何体立体几何体在设计领域中起到非常重要的作用，可以用来制作建筑模型、产品原型和虚拟场景。
在CAD软件中，可以利用各种工具和技巧来创建立体几何体。
以下是一些简单的步骤，可以帮助你在CAD中制作立体几何体。
首先，在CAD软件中打开一个新的绘图文件。
选择合适的绘图单位，并根据需要设置适当的视图范围和比例。
其次，选择绘图工具栏上的“画线”工具或按快捷键“L”来绘制基本的线段。
通过连接线段，你可以绘制出各种形状的多边形。
选中线段并使用拖拽或对齐等工具可以调整它们的大小和位置。
接下来，使用“推拉”工具或按快捷键“E”来拉伸你绘制好的多边形，从而创建一个立方体或长方体。
在弹出的对话框中输入你想要的高度或长度，然后按下“确定”按钮即可生成一个立体几何体。
此外，你还可以利用“旋转”工具或按快捷键“RO”来旋转你的立体几何体。
通过提供旋转中心和角度，你可以将几何体沿任意轴旋转。
这将帮助你在CAD中创建更复杂的几何体。
此外，CAD软件还提供了一些布尔运算工具，用于将不同的几何体组合在一起，以创建更复杂的形状。
例如，你可以使用“联合”工具将两个几何体合并为一个整体，使用“差异”工具从一个几何体中减去另一个几何体，或使用“交集”工具创建两个几何体的交叉区域。
如果你需要在立体几何体上创建孔洞或开口，可以使用“切割”工具来实现。
选择需要切割的几何体和切割工具，然后指定切割位置和方向。
完成后，你将获得一个具有开口或孔洞的立体几何体。
最后，在完成你的立体几何体后，你可以使用渲染或着色工具来增加其真实感。
通过添加纹理、灯光和材质，你可以使立体几何体看起来更加逼真，并提供更好的可视化效果。
以上是在CAD中制作立体几何体的一些基本步骤和技巧。
通过熟练掌握这些工具和方法，你可以轻松地创建各种各样的立体几何体，并将其应用于不同的设计项目中。
不断练习和探索CAD软件，你将能够通过自己的创造力和想象力创造出更多令人惊叹的立体几何体。
