阀门的性能指标计算公式阀门作为流体控制的重要设备,在工业生产中起着至关重要的作用。
为了保证阀门的正常运行和流体控制的准确性,需要对阀门的性能指标进行严格的计算和评估。
本文将介绍阀门的性能指标计算公式,并对其进行详细解析。
一、阀门的流量系数(Cv值)计算公式。
阀门的流量系数(Cv值)是衡量阀门流量特性的重要指标。
它表示在单位压差下,阀门能够通过的流体流量。
Cv值的计算公式如下:Cv = Q / (SG sqrt(ΔP))。
其中,Cv为流量系数,Q为流体流量,SG为流体相对密度,ΔP为压差。
二、阀门的流量系数(Kv值)计算公式。
Kv值是国际上通用的流量系数,用于表示阀门在单位压差下的流体流量。
Kv 值的计算公式如下:Kv = Q / sqrt(ΔP)。
其中,Kv为流量系数,Q为流体流量,ΔP为压差。
三、阀门的流体流速计算公式。
阀门的流体流速是指单位时间内流体通过阀门的速度。
流体流速的计算公式如下:V = Q / (A 3600)。
其中,V为流体流速,Q为流体流量,A为阀门的有效截面积。
四、阀门的流体动能损失计算公式。
阀门在流体流动过程中会产生一定的动能损失,影响流体流速和流量。
动能损失的计算公式如下:ΔP = (V^2 / 2g) (K1 + K2)。
其中,ΔP为动能损失,V为流体流速,g为重力加速度,K1和K2为阀门的局部阻力系数。
五、阀门的流体阻力计算公式。
阀门在流体流动中会产生一定的阻力,影响流体流速和流量。
流体阻力的计算公式如下:ΔP = f (L / D) (ρ V^2 / 2)。
其中,ΔP为流体阻力,f为摩擦阻力系数,L为阀门管道长度,D为管道直径,ρ为流体密度,V为流体流速。
六、阀门的流体压降计算公式。
阀门在流体流动中会产生一定的压降,影响流体流速和流量。
压降的计算公式如下:ΔP = f (L / D) (V^2 / 2)。
其中,ΔP为流体压降,f为摩擦阻力系数,L为阀门管道长度,D为管道直径,V为流体流速。

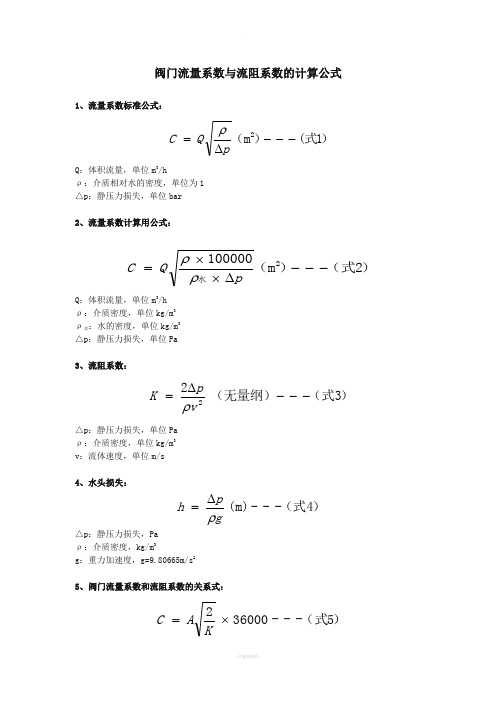

阀门流量系数与流阻系数的计算公式1、流量系数标准公式:)1式()m ( 2---∆=pQ C ρ Q :体积流量,单位m 3/hρ:介质相对水的密度,单位为1△p :静压力损失,单位bar2、流量系数计算用公式:)2(式)m ( 1000002水---∆⨯⨯=pQ C ρρ Q :体积流量,单位m 3/hρ:介质密度,单位kg/m 3ρ水:水的密度,单位kg/m 3△p :静压力损失,单位Pa3、流阻系数:)3(式(无量纲) 22---∆=v p K ρ△p :静压力损失,单位Paρ:介质密度,单位kg/m 3v :流体速度,单位m/s4、水头损失: )4(式---(m) g ph ρ∆=△p :静压力损失,Paρ:介质密度,kg/m 3g :重力加速度,g=9.80665m/s 25、阀门流量系数和流阻系数的关系式:)5(式---360002⨯=K A CC :流量系数A :阀门截面积,单位m 2K :流阻系数6、流阻系数与当量长度换算公式)6(式---DL K ⨯=λ K :流阻系数λ:沿程阻力系数L :阀门当量长度,单位mD :阀门直径,单位m7、沿程阻力系数 )7(式---22vL D h g ⨯⨯⨯⨯=λ λ:沿程阻力系数,无量纲g :重力加速度,g=9.80665m/s 2h :水头损失,单位mD :阀门直径,单位mL :阀门当量长度,单位mv :流体速度,单位m/s8、功率损失)8(式---106.36⨯⨯⨯⨯=Qg h P ρP :功率损失,单位KWh :水头损失,单位mρ:介质密度,kg/m 3g :重力加速度,g=9.80665m/s 2Q :体积流量,单位m 3/h。
====Word 行业资料分享--可编辑版本--双击可删====

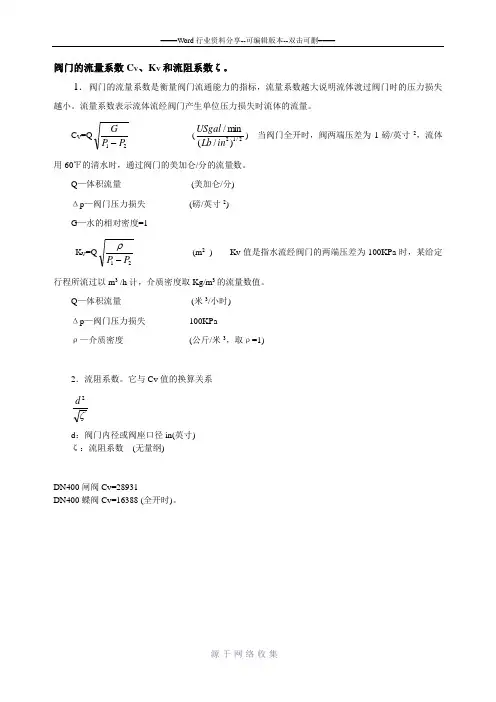

源-于-网-络-收-集 阀门的流量系数C V 、K V 和流阻系数ζ。
1.阀门的流量系数是衡量阀门流通能力的指标,流量系数越大说明流体渡过阀门时的压力损失越小。
流量系数表示流体流经阀门产生单位压力损失时流体的流量。
C V =Q 2
1P P G - (2/12)/(min /in Lb USgal ) 当阀门全开时,阀两端压差为1磅/英寸2,流体用60℉的清水时,通过阀门的美加仑/分的流量数。
Q —体积流量 (美加仑/分)
Δp —阀门压力损失 (磅/英寸2)
G —水的相对密度=1
K V =Q 21P P -ρ
(m 2 ) Kv 值是指水流经阀门的两端压差为100KPa 时,某给定
行程所流过以m 3 /h 计,介质密度取Kg/m 3的流量数值。
Q —体积流量 (米3/小时)
Δp —阀门压力损失 100KPa
ρ—介质密度 (公斤/米3,取ρ=1)
2.流阻系数。
它与Cv 值的换算关系
ζ2
d
d :阀门内径或阀座口径in(英寸)
ζ:流阻系数 (无量纲)

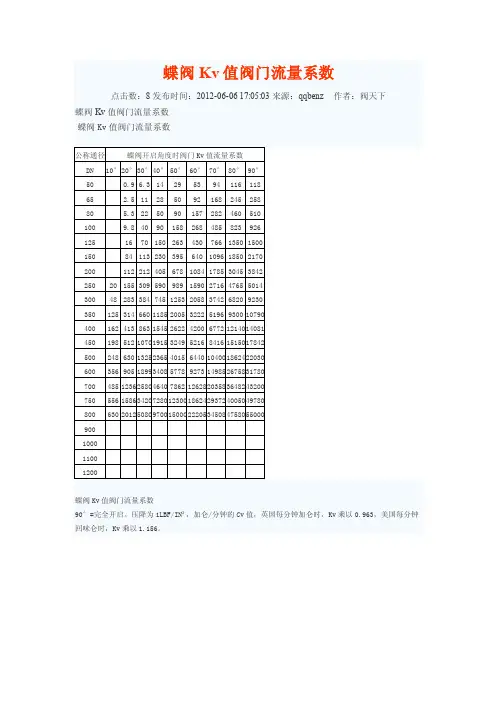

DN400闸阀Cv=28931
DN400蝶阀Cv=16388 (全开时)。

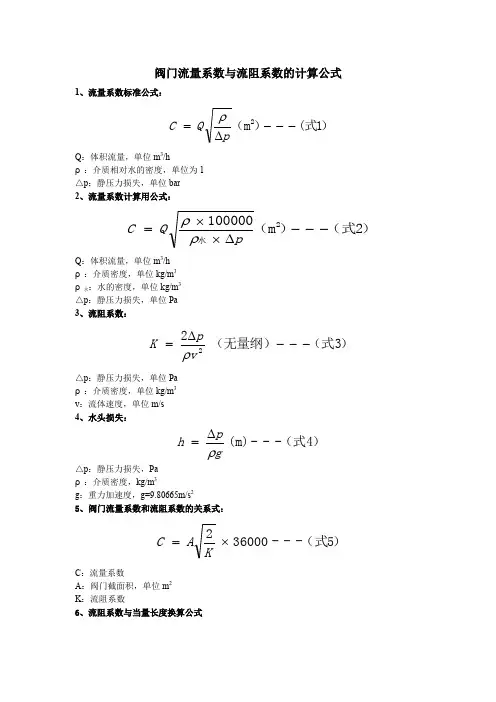

阀门流量系数与流阻系数的计算公式1、流量系数标准公式:)1式()m ( 2---∆=pQ C ρ Q :体积流量,单位m 3/hρ:介质相对水的密度,单位为1△p :静压力损失,单位bar2、流量系数计算用公式:)2(式)m ( 1000002水---∆⨯⨯=pQ C ρρ Q :体积流量,单位m 3/hρ:介质密度,单位kg/m 3ρ水:水的密度,单位kg/m 3△p :静压力损失,单位Pa3、流阻系数:)3(式(无量纲) 22---∆=v p K ρ△p :静压力损失,单位Paρ:介质密度,单位kg/m 3v :流体速度,单位m/s4、水头损失: )4(式---(m) g ph ρ∆=△p :静压力损失,Paρ:介质密度,kg/m 3g :重力加速度,g=9.80665m/s 25、阀门流量系数和流阻系数的关系式:)5(式---360002⨯=K A CC :流量系数A :阀门截面积,单位m 2K :流阻系数6、流阻系数与当量长度换算公式)6(式---DL K ⨯=λ K :流阻系数λ:沿程阻力系数L :阀门当量长度,单位mD :阀门直径,单位m7、沿程阻力系数 )7(式---22vL D h g ⨯⨯⨯⨯=λ λ:沿程阻力系数,无量纲 g :重力加速度,g=9.80665m/s 2 h :水头损失,单位mD :阀门直径,单位mL :阀门当量长度,单位mv :流体速度,单位m/s8、功率损失)8(式---106.36⨯⨯⨯⨯=Qg h P ρP :功率损失,单位KWh :水头损失,单位mρ:介质密度,kg/m 3g :重力加速度,g=9.80665m/s 2 Q :体积流量,单位m 3/h。
阀门流量系数与流阻系数的计算公式1、流量系数标准公式:)1式()m (2pQ C Q :体积流量,单位m 3/hρ:介质相对水的密度,单位为1△p :静压力损失,单位bar2、流量系数计算用公式:)2(式)m (1000002水p Q C Q :体积流量,单位m 3/hρ:介质密度,单位kg/m 3ρ水:水的密度,单位kg/m 3△p :静压力损失,单位Pa3、流阻系数:)3(式(无量纲)22v pK △p :静压力损失,单位Paρ:介质密度,单位kg/m 3v :流体速度,单位m/s4、水头损失:)4(式---(m)gp h △p :静压力损失,Pa ρ:介质密度,kg/m 3g :重力加速度,g=s 25、阀门流量系数和流阻系数的关系式:)5(式---360002K A C C :流量系数A :阀门截面积,单位m 2K :流阻系数6、流阻系数与当量长度换算公式)6(式---D LK K :流阻系数λ:沿程阻力系数L :阀门当量长度,单位m D :阀门直径,单位m7、沿程阻力系数)7(式---22v L Dh g λ:沿程阻力系数,无量纲g :重力加速度,g=s 2h :水头损失,单位mD :阀门直径,单位mL :阀门当量长度,单位m v :流体速度,单位m/s8、功率损失)8(式---106.36Q g h P P :功率损失,单位KW h :水头损失,单位m ρ:介质密度,kg/m 3g :重力加速度,g=s 2Q :体积流量,单位m 3/h。
调节阀流量系数计算公式及数据选择调节阀的流量系数(Cv)是指在给定的压差下,调节阀能够通过的流体的体积流量。
它是衡量调节阀性能的重要参数之一、通常情况下,调节阀流量系数的计算公式为:Cv = Q / sqrt(ΔP)其中,Cv为流量系数,Q为流量,ΔP为压差。
在实际应用中,选择合适的流量系数对于调节阀的性能至关重要。
以下是一些常用的数据选择方法和公式。
1.流量系数计算公式:根据调节阀的使用场景和流体介质的特性,可以选择不同的流量系数计算公式。
常见的计算公式包括:- 标准流量系数公式:Cv = Q / sqrt(ΔP)- 输入流量系数公式:Cv = Q / sqrt(△h * g)- 出口流量系数公式:Cv = Q / sqrt(△z)2.流量系数选择方法:为了选择合适的流量系数,需要考虑以下因素:-流量需求:首先需要确定所需的流量范围,包括最小和最大流量。
-压差需求:根据流量要求和管道系统的特性,确定所需的压差范围。
-流体介质:不同的流体介质对调节阀的流量系数有不同的要求,例如气体和液体,不同的密度和黏度对流量系数具有影响。
-系统要求:根据系统的性能要求,选择合适的流量系数。
3.流量系数常用值:根据实际经验和行业标准,一些常用的流量系数值如下:-常规控制阀:Cv=0.01~10-高流量控制阀:Cv=10~50-小流量控制阀:Cv<0.01-紧急切断阀:Cv>504.其他因素的考虑:流量系数的选择还需要考虑其他因素,如调节阀的类型、阀座直径和开启程度等。
不同类型的调节阀可能需要不同的流量系数。
综上所述,在选择调节阀的流量系数时,需要根据流量需求、压差需求、流体介质和系统要求等因素进行评估。
在实际应用中,可以根据常见的流量系数计算公式和经验值来进行选择,并结合实验数据进行调整和优化。

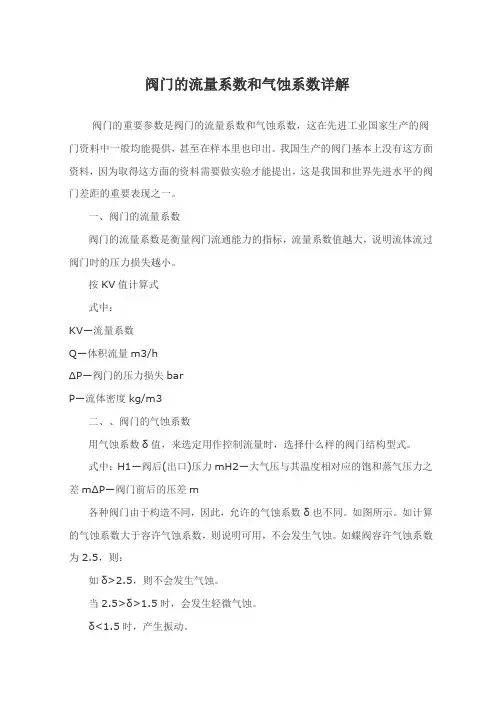

阀门的流量系数和气蚀系数详解阀门的重要参数是阀门的流量系数和气蚀系数,这在先进工业国家生产的阀门资料中一般均能提供,甚至在样本里也印出。
我国生产的阀门基本上没有这方面资料,因为取得这方面的资料需要做实验才能提出,这是我国和世界先进水平的阀门差距的重要表现之一。
一、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标,流量系数值越大,说明流体流过阀门时的压力损失越小。
按KV值计算式式中:KV―流量系数Q―体积流量m3/hΔP―阀门的压力损失barP―流体密度kg/m3二、、阀门的气蚀系数用气蚀系数δ值,来选定用作控制流量时,选择什么样的阀门结构型式。
式中:H1―阀后(出口)压力mH2―大气压与其温度相对应的饱和蒸气压力之差mΔP―阀门前后的压差m各种阀门由于构造不同,因此,允许的气蚀系数δ也不同。
如图所示。
如计算的气蚀系数大于容许气蚀系数,则说明可用,不会发生气蚀。
如蝶阀容许气蚀系数为2.5,则:如δ>2.5,则不会发生气蚀。
当2.5>δ>1.5时,会发生轻微气蚀。
δ<1.5时,产生振动。
δ<0.5的情况继续使用时,则会损伤阀门和下游配管。
阀门的基本特性曲线和操作特性曲线,对阀门在什么时候发生气蚀是看不出来的,更指不出来在那个点上达到操作极限。
通过上述计算则一目了然。
所以产生气蚀,是因为液体加速流动过程中转子泵通过一段渐缩断面时,部分液体气化,产生的气泡随后在阀后开阔断面炸裂,其表现有三:(1)发生噪声(2)振动(严重时可造成基础和相关构筑物的破坏,产生疲劳断裂)(3)对材料的破坏(对阀体和管道产生侵蚀)再从上述计算中,不难看出产生气蚀和阀后压强H1有极大关系,加大H1显然会使情况改变,改善方法:a.把阀门安装在管道较低点。
b.在阀门后管道上装孔板增加阻力。
c.阀门出口开放,直接蓄水池,使气泡炸裂的空间增大,气蚀减小。
综合上述四个方面的分析、探讨,归纳起来对闸阀、蝶阀主要特点和参数列表便于选用。
阀门的流量系数、流阻系数、压力损失阀门的流量系数、流阻系数、压力损失一、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标,流量系数值越大说明流体流过阀门时的压力损失越小。
国外工业发达国家的阀门生产厂家大多把不同压力等级、不同类型和不同公称通径阀门的流量系数值列入产品样本,供设计部门和使用单位选用。
流量系数值随阀门的尺寸、形式、结构而变化,不同类型和不同规格的阀门都要分别进行试验,才能确定该种阀门的流量系数值。
1.流量系数的定义流量系数表示流体流经阀门产生单位压力损失时流体的流量。
由于单位的不同,流量系数有几种不同的代号和量值。
2.阀门流量系数的计算3.流量系数的典型数据及影响流量系数的因素公称通径DN50mm的各种型式阀门的典型流量系数见表。
流量系数值随阀门的尺寸、形式、结构而变。
几种典型阀门的流量系数随直径的变化如图1-9所示。
对于同样结构的阀门,流体流过阀门的方向不同。
流量系数值也有变化。
这种变化一般是由于压力恢复不同而造成的。
如果流体流过阀门使阀瓣趋于打开,那么阀瓣和阀体形成的环形扩散通道能使压力有所恢复。
当流体流过阀门使阀瓣趋于关闭时,阀座对压力恢复的影响很大。
当阀瓣开度为&#+ 或更小时,阀瓣下游的扩散角使得在两个流动方向上都会有一些压力恢复。
对于图1-11所示的高压角阀,当流体的流动使阀门趋于关闭时流量系数较高,因为此时阀座的扩散锥体使流体的压力恢复。
阀门内部的几何形状不同,流量系数的曲线也不同。
阀门内部压力恢复的机理,与文丘里管的收缩和扩散造成的压力损失机理一样。
当阀门内部的压降相同时,若阀门内压可以恢复,流量系数值就会较大,流量也就会大些。
压力恢复与阀门内腔的几何形状有关,但更主要的是取决于阀瓣、阀座的结构。
二、阀门的流阻系数流体通过阀门时,其流体阻力损失以阀门前后的流体压力降△p 表示。
1. 阀门元件的流体阻力阀门的流阻系数 ! 取决于阀门产品的尺寸、结构以及内腔形状等。
阀门的流量系数阀门的流量系数、流阻系数、压力损失点击次数:249 发布时间:2009-10-28 10:22:51 阀门的流量系数、流阻系数、压力损失一、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标,流量系数值越大说明流体流过阀门时的压力损失越小。
国外工业发达国家的阀门生产厂家大多把不同压力等级、不同类型和不同公称通径阀门的流量系数值列入产品样本,供设计部门和使用单位选用。
流量系数值随阀门的尺寸、形式、结构而变化,不同类型和不同规格的阀门都要分别进行试验,才能确定该种阀门的流量系数值。
1.流量系数的定义流量系数表示流体流经阀门产生单位压力损失时流体的流量。
由于单位的不同,流量系数有几种不同的代号和量值。
2.阀门流量系数的计算3.流量系数的典型数据及影响流量系数的因素公称通径DN50mm的各种型式阀门的典型流量系数见表。
流量系数值随阀门的尺寸、形式、结构而变。
几种典型阀门的流量系数随直径的变化如图1-9所示。
对于同样结构的阀门,流体流过阀门的方向不同。
流量系数值也有变化。
这种变化一般是由于压力恢复不同而造成的。
如果流体流过阀门使阀瓣趋于打开,那么阀瓣和阀体形成的环形扩散通道能使压力有所恢复。
当流体流过阀门使阀瓣趋于关闭时,阀座对压力恢复的影响很大。
当阀瓣开度为&#+ 或更小时,阀瓣下游的扩散角使得在两个流动方向上都会有一些压力恢复。
对于图1-11所示的高压角阀,当流体的流动使阀门趋于关闭时流量系数较高,因为此时阀座的扩散锥体使流体的压力恢复。
阀门内部的几何形状不同,流量系数的曲线也不同。
阀门内部压力恢复的机理,与文丘里管的收缩和扩散造成的压力损失机理一样。
当阀门内部的压降相同时,若阀门内压可以恢复,流量系数值就会较大,流量也就会大些。
压力恢复与阀门内腔的几何形状有关,但更主要的是取决于阀瓣、阀座的结构。
二、阀门的流阻系数流体通过阀门时,其流体阻力损失以阀门前后的流体压力降?p表示。
阀口流量公式及流量系数(Coefficient of flow)阀口流量公式及流量系数对于各种滑阀(Spool Valve)、锥阀(Cone Valve)、球阀(Ball Valve)、节流孔口(Orifice),通过阀口的流量均可用下式表示:式中:Cq—流量系数(Discharge Coefficient);—阀口通流面积(Effective Area);—阀口前、后压差(Differential Pressure);—液体密度(Liquid Density)。
(1)滑阀的流量系数设滑阀[图5.1(a)]开口长度为x,阀芯(Spool)与阀体(Valve Body)(或阀套)内孔的径向间隙为,阀芯直径为d,则阀口通流面积A0为式中:Cq—流量系数(Discharge Coefficient);A0—阀口通流面积(Effective Area);P—阀口前、后压差(Differential Pressure);p—液体密度(Liquid Density)。
(1)滑阀的流量系数设滑阀[图5.1(a)]开口长度为x,阀芯(Spool)与阀体(Valve Body)(或阀套)内孔的径向间隙为,阀芯直径为d,则阀口通流面积A0为式中:W—面积梯度(Area Gradient),它表示阀口过流面积随阀芯位移的变化率。
对于孔口为全周边的圆柱滑阀,W=。
若为理想滑阀(即Δ=0),则有A0=x,对于孔口为部分周长时(如:孔口形状为圆形、方形、弓形、阶梯形、三角形、曲线形等),为了避免阀芯受侧向作用力,都是沿圆周均布几个尺寸相同的阀口,此时只需将相应的过流面积A0的计算式代入式(5.1),即可相应地算出通过阀口的流量。
式(5.1)中的流量系数Cq与雷诺数Re有关。
当Re>260时,Cq为常数;若阀口为锐边,则Cq=0.6~0.65;若阀口有不大的圆角或很小的倒角,则Cq=0.8~0.9。
(2)锥阀的流量系数如图5.1(b)所示,具有半锥角α且倒角宽度为s的锥阀阀口,其阀座平均直径为dm=(d1+d2)/2,当阀口开度为x时,阀芯与阀座间过流间隙高度为h=xsinα。
阀门流量系数与流阻系数的计算公式1、流量系数标准公式:)1式()m ( 2---∆=pQ C ρ Q :体积流量,单位m 3/hρ:介质相对水的密度,单位为1△p :静压力损失,单位bar2、流量系数计算用公式: )2(式)m ( 1000002水---∆⨯⨯=p QC ρρ Q :体积流量,单位m 3/hρ:介质密度,单位kg/m3 ρ水:水的密度,单位kg/m 3△p :静压力损失,单位Pa3、流阻系数:)3(式(无量纲) 22---∆=v pK ρ△p :静压力损失,单位Paρ:介质密度,单位kg/m3 v :流体速度,单位m/s4、水头损失:)4(式---(m) g ph ρ∆=△p :静压力损失,Paρ:介质密度,kg/m3 g :重力加速度,g=9.80665m/s 25、阀门流量系数和流阻系数的关系式:)5(式---360002⨯=K A CC :流量系数A :阀门截面积,单位m 2K :流阻系数6、流阻系数与当量长度换算公式)6(式---DL K ⨯=λ K :流阻系数λ:沿程阻力系数L :阀门当量长度,单位mD :阀门直径,单位m7、沿程阻力系数 )7(式---22vL D h g ⨯⨯⨯⨯=λ λ:沿程阻力系数,无量纲g :重力加速度,g=9.80665m/s 2h :水头损失,单位mD :阀门直径,单位mL :阀门当量长度,单位mv :流体速度,单位m/s8、功率损失)8(式---106.36⨯⨯⨯⨯=Qg h P ρP :功率损失,单位KWh :水头损失,单位mρ:介质密度,kg/m3 g :重力加速度,g=9.80665m/s2 Q :体积流量,单位m 3/h欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议,策划案计划书,学习课件等等打造全网一站式需求。
阀门的流量系数,流体阻力系数,压力损失阀门的流量系数、流阻系数、压力损失一、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标,流量系数值越大说明流体流过阀门时的压力损失越小。
国外工业发达国家的阀门生产厂家大多把不同压力等级、不同类型和不同公称通径阀门的流量系数值列入产品样本,供设计部门和使用单位选用。
流量系数值随阀门的尺寸、形式、结构而变化,不同类型和不同规格的阀门都要分别进行试验,才能确定该种阀门的流量系数值。
1.流量系数的定义流量系数表示流体流经阀门产生单位压力损失时流体的流量。
由于单位的不同,流量系数有几种不同的代号和量值。
2.阀门流量系数的计算3.流量系数的典型数据及影响流量系数的因素公称通径DN50mm的各种型式阀门的典型流量系数见表。
流量系数值随阀门的尺寸、形式、结构而变。
几种典型阀门的流量系数随直径的变化如图1-9所示。
对于同样结构的阀门,流体流过阀门的方向不同。
流量系数值也有变化。
这种变化一般是由于压力恢复不同而造成的。
如果流体流过阀门使阀瓣趋于打开,那么阀瓣和阀体形成的环形扩散通道能使压力有所恢复。
当流体流过阀门使阀瓣趋于关闭时,阀座对压力恢复的影响很大。
当阀瓣开度为&#+ 或更小时,阀瓣下游的扩散角使得在两个流动方向上都会有一些压力恢复。
对于图1-11所示的高压角阀,当流体的流动使阀门趋于关闭时流量系数较高,因为此时阀座的扩散锥体使流体的压力恢复。
阀门内部的几何形状不同,流量系数的曲线也不同。
阀门内部压力恢复的机理,与文丘里管的收缩和扩散造成的压力损失机理一样。
当阀门内部的压降相同时,若阀门内压可以恢复,流量系数值就会较大,流量也就会大些。
压力恢复与阀门内腔的几何形状有关,但更主要的是取决于阀瓣、阀座的结构。
二、阀门的流阻系数流体通过阀门时,其流体阻力损失以阀门前后的流体压力降△p表示。
1. 阀门元件的流体阻力阀门的流阻系数! 取决于阀门产品的尺寸、结构以及内腔形状等。
阀门的流量系数[工程类精品文档]
本文内容极具参考价值,如若有用,请打赏支持,谢谢!
【学员问题】阀门的流量系数?
【解答】一、阀门的流量系数
阀门的流量系数是衡量阀门流通能力的指标,流量系数值越大说明流体流过阀门时的压力损失越小。
国外工业发达国家的阀门生产厂家大多把不同压力等级、不同类型和不同公称通径阀门的流量系数值列入产品样本,供设计部门和使用单位选用。
流量系数值随阀门的尺寸、形式、结构而变化,不同类型和不同规格的阀门都要分别进行试验,才能确定该种阀门的流量系数值。
1.流量系数的定义
流量系数表示流体流经阀门产生单位压力损失时流体的流量。
由于单位的不同,流量系数有几种不同的代号和量值。
2.阀门流量系数的计算
3.流量系数的典型数据及影响流量系数的因素
公称通径DN50mm的各种型式阀门的典型流量系数见表。
流量系数值随阀门的尺寸、形式、结构而变。
几种典型阀门的流量系数随直径的变化如图1-9所示。
对于同样结构的阀门,流体流过阀门的方向不同。
流量系数值也有变化。
这种变化一般是由于压力恢复不同而造成的。
如果流体流过阀门使阀瓣趋于打开,那么阀
瓣和阀体形成的环形扩散通道能使压力有所恢复。
当流体流过阀门使阀瓣趋于关闭时,阀座对压力恢复的影响很大。
当阀瓣开度为&#或更小时,阀瓣下游的扩散角使得在两个流动方向上都会有一些压力恢复。
当流体的流动使阀门趋于关闭时流量系数较高,因为此时阀座的扩散锥体使流体的压力恢复。
阀门内部的几何形状不同,流量系数的曲线也不同。
阀门内部压力恢复的机理,与文丘里管的收缩和扩散造成的压力损失机理一样。
当阀门内部的压降相同时,若阀门内压可以恢复,流量系数值就会较大,流量也就会大些。
压力恢复与阀门内腔的几何形状有关,但更主要的是取决于阀瓣、阀座的结构。
二、阀门的流阻系数
流体通过阀门时,其流体阻力损失以阀门前后的流体压力降△p表示。
1.阀门元件的流体阻力
阀门的流阻系数!取决于阀门产品的尺寸、结构以及内腔形状等。
可以认为,阀门体腔内的每个元件都可以看作为一个产生阻力的元件系统(流体转弯、扩大、缩小、再转弯等)。
所以阀门内的压力损失约等于阀门各个元件压力损失的总和。
应该指出,系统中一个元件阻力的变化会引起整个系统中阻力的变化或重新分配,也就是说介质流对各管段是相互影响的。
为了评定各元件对阀门阻力的影响,现引用一些常见的阀门元件的阻力数据,这些数据反映了阀门元件的形状和尺寸与流体阻力间的关系。
(1)突然扩大会产生很大的压力损失。
这时,流体部分速度消耗在形成涡流、流体的搅动和发热等方面。
局部阻力系数与扩大前管路截面积A1和扩大后管路截面积A2之比的近似关系可用式(1-9)及式(1-10)表示;阻力系数见表
(2)逐渐扩大当θ小于40℃时,逐渐扩大的圆管的阻力系数比突然扩大时小,但当θ=50-90℃时,阻力系数反而比突然扩大时增大15%-20%.逐渐扩大的最佳扩张角θ:圆形管θ=5-6.5℃,方型管θ=7-8℃,矩形管10-12℃。
(3)突然缩小
(4)逐渐缩小
(5)平滑均匀转弯
(6)折角转弯折角转弯主要产生在锻造阀门中,因为锻造阀门的介质通道是用钻孔方法加工的。
在焊接阀门中也会产生急剧转弯。
(7)对称的锥形接头对称的锥形接头类似阀门缩口通道。
2.阀门的流体阻力
阀门的流阻系数随阀门的种类、型号、尺寸和结构的不同而不同。
三、阀门的压力损失
由于蝶阀在管路中的压力损失比较大,大约是闸阀的三倍,因此
