第五章透镜及其应用第一节透镜一、透镜的概念：透镜是透明物质制成的、至少有一个面是球面的一部分的光学元件，光从空气进入透镜一侧以及从透镜的另一侧射出时各发生一次折射，并由此产生会聚或发散的效果。
二、透镜的分类（1）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；（2）凹透镜：中间薄、边缘厚的透镜，如：近视镜片；（3）主光轴：通过透镜两个球面球心的直线叫做主光轴，每个透镜都有一条主光轴，主光轴用点划线表示。
（4）光心：同常位于透镜的几何中心；用“O”表示。
三、透镜对光的作用（1）凸透镜对光有会聚作用，所以凸透镜又称为会聚透镜。
凸透镜对光有会聚作用：指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴的方向偏折。
（2）凹透镜对光有发散作用，所以凹透镜又称为发散透镜。
凹透镜对光有发散作用：指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。
四、焦点和焦距（1）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
（2）焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。
如下图：注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
凸透镜：凸透镜能使跟主光轴平行的入射光线会聚于一点,叫实焦点 ,用“F”表示。
这一点到凸透镜的光心的距离叫焦距，用“f”表示。
一个凸透镜有 2 个焦点,它们位于凸透镜的两侧。
凹透镜：凹透镜能使跟主光轴平行的入射光线发散 ,且发散光的反向延长线相交在主光轴上的一点，这个点不是实际光的会聚点，所以叫做虚焦点，用F表示，凹透镜两侧各有一个虚焦点。
五、三条特殊光线（要求会画）：Ⅰ凸透镜(1)平行于主光轴的光线，经凸透镜后经过焦点；(2)经过凸透镜焦点的光线经凸透镜后平行于主光轴；(3)过光心的光线经透镜后传播方向不改变。

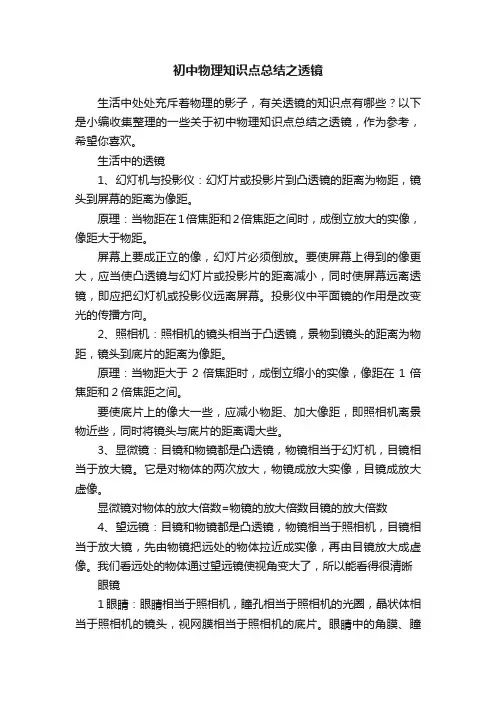

生活中的透镜物理知识点总结资料
关于生活中的透镜物理知识点总结资料
生活中的透镜
照相机：
1、镜头是凸透镜;
2、物体到透镜的距离(物距)大于二倍焦距，成的是倒立、缩小的实像。
投影仪：
1、投影仪的镜头是凸透镜;
2、投影仪的平面镜的作用是改变光的传播方向(注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
);
3、物体到透镜的距离(物距)小于二倍焦距，大于一倍焦距，成的是倒立、放大的.实像。
放大镜：
1、放大镜是凸透镜;
2、放大镜到物体的距离(物距)小于一倍焦距，成的是放大、正立的虚像;注：要让物体更大，应该让放大镜远离物体。
知识点：
1.幻灯机和投影仪成像特点：物体在凸透镜一倍焦距至二倍焦距之间时，成倒立放大的实像。
注意事项：幻灯片要倒着放(上下颠倒，左右颠倒)。
2.照相机成像物点：物体在凸透镜二倍焦距以外，成倒立缩小的实像。
思考1：照完集体照照单人照 (相机离人近些，暗箱拉长)
思考2：照片中部分人没有进入镜头 (相机离人远些。
暗箱缩短)
3.放大镜成像特点：物体在凸透镜一倍焦距以内，成正立放大的虚像。
物像同侧。
4.显微镜：由目镜和物镜组成，物镜、目镜都是凸透镜，它们使物体两次放大。
5.望远镜：由目镜和物镜组成，物镜使物体成缩小、
倒立的实像，目镜相当于放大镜，成放大的像。
第五章透镜及其应用（知识清单）第1节透镜一、透镜1. 透镜：至少有一个外表面是球面的一部分，用透明材料制成的镜片。
2. 透镜的种类：（1）凸透镜：中间、边缘的透镜叫凸透镜；（2）凹透镜：中间，边缘的透镜叫凹透镜；凸透镜凹透镜（3）薄透镜：若透镜的厚度远小于球面的，这种透镜叫薄透镜。
3. 主光轴和光心：（1）主光轴：透镜上通过两个球面球心的直线叫主光轴，简称主轴。
如图的点划线C1C2。
凸透镜的主光轴和光心凹透镜的主光轴和光心（2）光心：主光轴上有个特殊的点，通过这个点的光传播方向，叫做透镜的光心，用O表示。
二、透镜对光的作用1. 凸透镜对光有会聚作用，凸透镜又叫透镜。
甲发散光束乙平行光束丙会聚光束凸透镜对光有会聚作用，不是指光经凸透镜后一定会聚在一点上，而是指光经凸透镜折射后，折射光线向主光轴偏折，如图所示。
2. 凹透镜对光有发散作用，凹透镜又叫透镜。
凹透镜对光有发散作用，是指光经凹透镜折射后，折射光线偏离主光轴，经凹透镜折射后的光线也可能相交于一点，如图所示。
甲发散光束乙平行光束丙会聚光束三、焦点、焦距及三条特殊光线1. 凸透镜的焦点和焦距（1）焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫做，用F表示。
（2）焦距：焦点到的距离叫做焦距，用f表示。
（3）凸透镜有个焦点，并且关于对称。
（4）凸透镜焦距的意义：凸透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越，对光的会聚作用越（选填“强”或“弱”）。
凸透镜的焦点和焦距利用阳光测量凸透镜的焦距（5）粗略测量凸透镜焦距的方法——平行光聚焦法如图所示，将凸透镜正对着太阳光（可看成是平行光），再拿一张纸放在它的另一侧，来回移动，直到纸上的光斑最、最，测量这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。
2. 凹透镜的虚焦点和焦距（1）焦点：平行于主光轴的光线通过凹透镜后，发散光线的反向延长线相交于主光轴上，叫凹透镜的。
它不是实际光线的会聚点，凹透镜有个焦点，关于光心对称。
第五章第1节透镜一、凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件，由透明物质制成。
2、透镜的两个表面至少一个是球面的一部分。
3、透镜的光心与主光轴。
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心（O）：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。
二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用，凸透镜又叫做会聚透镜。
2、凸透镜的焦点和焦距焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。
焦距（f）：焦点到光心的距离。
小结：凸透镜有两个实焦点，两侧的两个焦距相等。
小结：凸透镜的焦距越小，透镜对光的会聚作用越强。
小结：光路可逆。
小结（特殊光线）：焦点处发出的一束光透过凸透镜后可以形成平行光。
小结：凸透镜对所有光都起会聚作用，但会聚后的光线不一定相交。
3、凹透镜对光的作用凹透镜对光有发散作用，凹透镜又叫做发散透镜。
4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。
小结：凹透镜有两个虚焦点。
小结：光路可逆。
小结（特殊光线）：延长线在焦点处的一束光透过凹透镜后可以形成平行光。
小结：凹透镜对所有光都起发散作用，但发散后的光线不一定都散开。
三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。
四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。
第2节生活中的透镜一、照相机1、主要构造（1）镜头：相当于凸透镜。
（2）胶片：相当于光屏。
（3）调节控制系统：①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③快门：控制曝光时间。
④调焦环：调节镜头到胶片间的距离，即像距。

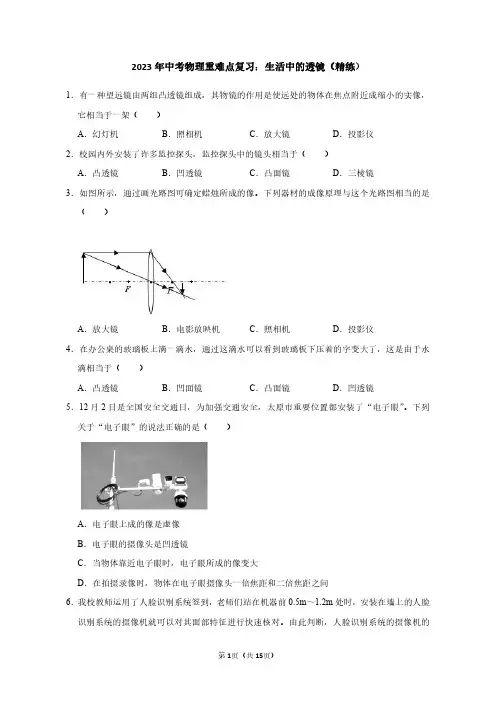

2023年中考物理重难点复习：生活中的透镜（精练）
1．有一种望远镜由两组凸透镜组成，其物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（）
A．幻灯机B．照相机C．放大镜D．投影仪
2．校园内外安装了许多监控探头，监控探头中的镜头相当于（）
A．凸透镜B．凹透镜C．凸面镜D．三棱镜
3．如图所示，通过画光路图可确定蜡烛所成的像。
下列器材的成像原理与这个光路图相当的是（
）
A．放大镜B．电影放映机C．照相机D．投影仪
4．在办公桌的玻璃板上滴一滴水，通过这滴水可以看到玻璃板下压着的字变大了，这是由于水滴相当于（）
A．凸透镜B．凹面镜C．凸面镜D．凹透镜
5．12月2日是全国安全交通日，为加强交通安全，太原市重要位置都安装了“电子眼”。
下列
）
关于“电子眼”的说法正确的是（
A．电子眼上成的像是虚像
B．电子眼的摄像头是凹透镜
C．当物体靠近电子眼时，电子眼所成的像变大
D．在拍摄录像时，物体在电子眼摄像头一倍焦距和二倍焦距之间
6．我校教师运用了人脸识别系统签到，老师们站在机器前0.5m～1.2m处时，安装在墙上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。
由此判断，人脸识别系统的摄像机的
第1页（共15页）。
第五章透镜及其应用第一节透镜1.凸透镜和凹透镜1）区别：凸透镜：中间厚，两边薄；凹透镜：中间薄，两边厚2）主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。
性质：通过光心的光线传播方向不改变。
3）透镜对光的作用典型光路：凸透镜对光有会聚作用，凹透镜对光有发散作用。
4）焦点和焦距：5）焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
凸透镜两侧各有一个焦点，两侧的两个焦距相等。
焦距（f）：焦点到凸透镜光心的距离。
凸透镜的焦距越小，对光的会聚作用越强。
（近视镜和老花镜分别是用什么透镜制成的？）例1：1.下列四个光路图中正确是（）（可多选）A. B.C. D.2.给方框中补上合适的透镜。
F F FF3.在图中虚线方框内填上适当的透镜4. 如图所示，两条光线射向透镜，请在图中画出相应的折射光线．第二节生活中的透镜1.照相机：缩小、倒立的实像。
2.投影仪：放大、倒立的实像3.放大镜：放大、正立的虚像第三节凸透镜成像的规律1.实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：__________________________2.实验结论：（凸透镜成像规律）具体见下表：u物距v像距物距像的性质像距应用倒、正放、缩虚、实u>2f倒立缩小实像f<v<2f照相机f<u<2f倒立放大实像v>2f幻灯机u<f正立放大虚象|v|>u放大镜u=2f倒立等大实像V=2f/u=f不成像若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
Eg：实像和虚像把感光板放在像的位置，能够记录下所成的像，叫实像。
物体和实像位于凸透镜两侧。
虚像：光屏接收不到像，物体和虚像在同一侧。

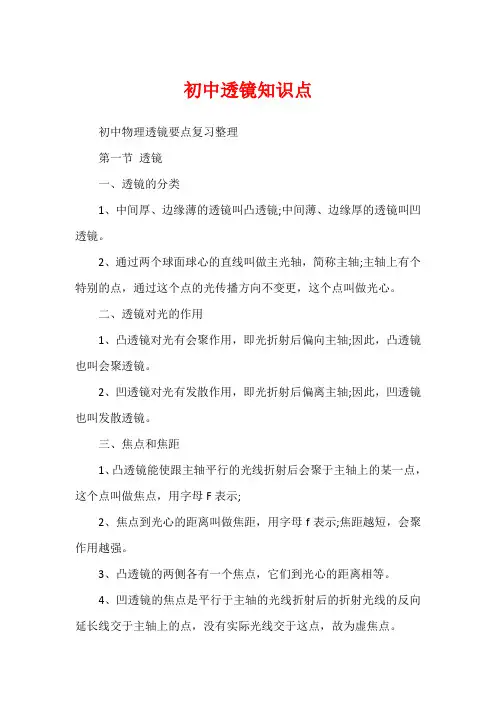

初中透镜知识点初中物理透镜要点复习整理第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜。
2、通过两个球面球心的直线叫做主光轴，简称主轴;主轴上有个特别的点，通过这个点的光传播方向不变更，这个点叫做光心。
二、透镜对光的作用1、凸透镜对光有会聚作用，即光折射后偏向主轴;因此，凸透镜也叫会聚透镜。
2、凹透镜对光有发散作用，即光折射后偏离主轴;因此，凹透镜也叫发散透镜。
三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点，这个点叫做焦点，用字母F表示;2、焦点到光心的距离叫做焦距，用字母f表示;焦距越短，会聚作用越强。
3、凸透镜的两侧各有一个焦点，它们到光心的距离相等。
4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点，没有实际光线交于这点，故为虚焦点。
四、三种特别光线1、过光心的光线，经透镜折射后，其传播方向不变更;2、平行于主轴的光线，经凸透镜折射后将会聚于异侧焦点，(利用这一点可测凸透镜的焦距)经凹透镜折射后将变得发散，其折射光线的反向延长线过同侧焦点;3、对凸透镜来说，从焦点发出的光经凸透镜折射后将平行主轴射出;对凹透镜来说，延长线过焦点的光经凹透镜折射后将平行主轴射出。
其次节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。
来自物体(人或景物)的光经镜头折射后会聚在胶片上，形成被照物体的像。
2、照相机工作原理：当物距(物体到光心的距离，用U表示)大于2倍焦距时，成倒立、缩小的实像(实际光线会聚而成的像)。
二、投影仪1、镜头的作用就也相当于一个凸透镜。
来自投影片(物体)的光，经凸透镜折射后会聚于天花板上，形成图案的像。
2、投影仪的工作原理：当物距小于2倍焦距大于焦距时，成倒立、放大的实像。
三、放大镜1、实质：放大镜实质上是一个焦距较短的凸透镜。
2、运用方法：把放大镜放在物体跟眼睛之间，适当调整距离，就可以看清物体的微小之处，起到放大图像的作用。
初中物理知识点总结：透镜及其应用初中物理总复：透镜及其应用透镜是物理学中的一个重要概念，它是一种能够使光线产生折射的光学元件。
在透镜的应用中，我们需要了解一些基本的概念和规律。
一、透镜1、名词薄透镜是指透镜的厚度远小于球面的半径。
主光轴是通过两个球面球心的直线。
光心（O）是薄透镜的中心，通过光心的光线传播方向不改变。
焦点（F）是凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，焦距（f）是焦点到凸透镜光心的距离。
凸透镜中间厚，两边薄，而凹透镜中间薄，两边厚。
2、典型光路在透镜的光路中，焦点是一个重要的概念。
焦点是指跟主光轴平行的光线经过透镜后会聚在主光轴上的一点。
对于凸透镜来说，焦点在主光轴的正面，而对于凹透镜来说，焦点在主光轴的负面。
3、填表透镜有不同的名称和别名，例如凸透镜也叫做会聚透镜、老化镜，凹透镜也叫做发散透镜、近视镜。
二、生活中的透镜透镜在我们的日常生活中有许多应用，例如照相机、投影仪和放大镜等。
在这些应用中，透镜的原理、像的性质和光路都有所不同。
三、凸透镜成像的规律凸透镜成像的规律是指通过凸透镜成像时，物体和像的位置关系及像的大小关系。
我们可以通过实验来观察凸透镜成像的规律，例如点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是使烛焰的像成在光屏中央。
如果在实验时无论怎样移动光屏都得不到像，可能的原因有：蜡烛在焦点以内。
在实际应用中，我们需要根据不同的情况来调整透镜或物体的位置，以获得正确的像。
例如，如果像偏小，我们可以将物体靠近相机或投影仪，或者将透镜稍远离物体，适当调整眼睛位置。
如果像偏大，我们可以将物体远离相机或投影仪，或者将透镜稍靠近物体，适当调整眼睛位置。
总之，透镜及其应用是物理学中一个重要的领域，我们需要了解透镜的基本概念和规律，以便在实际应用中能够正确地使用透镜。
人教版 八年级物理上册 第5章 《透镜及其应用》第2节 生活中的透镜 讲义（知识点总结+例题讲解）序号 知识点难易程度 例题数 变式题数 合计一 照相机 ★ 1 1 10二 投影仪 ★ 1 1 三 放大镜 ★ 1 1 四实像和虚像★22一、照相机： 1.镜头：凸透镜； 2.原理：光的折射；（1）物距：物体在凸透镜的2倍焦距之外（u ＞2f ）；（2）像距：胶片在一～二倍焦距之间靠近焦点处（f ＜v ＜2f ）； （3）物体越远，像越小，胶片越靠近焦点； 3.像的性质：倒立的、缩小的、实像； 4.光路图：如右图； 5.透镜不动时的调整：（1）像偏小：物体靠近相机，暗箱拉长； （2）像偏大：物体远离相机，暗箱缩短； 6.物体不动时的调整（1）像偏小：相机靠近物体，暗箱拉长； （2）像偏大：相机远离物体，暗箱缩短；7.其他说明：镜头相当于一个凸透镜；像越小，像中包含的内容越多。
【例题1】12月2日是全国安全交通日，为加强交通安全，太原市重要位置都安装了“电子眼”。
下列关于“电子眼”的说法正确的是（ ）A．电子眼上成的像是虚像B．电子眼的摄像头是凹透镜C．当物体靠近电子眼时，电子眼所成的像变大D．在拍摄录像时，物体在电子眼摄像头一倍焦距和二倍焦距之间【答案】C【解析】解：A、电子眼成像特征和照相机是一样的，成的是倒立缩小的实像；故A 错误。
B、电子眼摄像头和照相机都是凸透镜；故B错误。
C、凸透镜成实像时有物近像远像变大的规律，所以物体靠近电子眼时，电子眼所成的像变大；故C正确。
D、电子眼的成像规律和我们生活中的照相机的原理是一样的，物体在凸透镜的二倍焦距以外，成的像在凸透镜的一倍焦距和二倍焦距之间；故D错误。
故选：C。
【变式1】如图是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。
摄像头的镜头相当于一个凸透镜，它的工作原理与（选填“照相机”、“投影仪”或“放大镜”）相似。
透镜及其应用—透镜及生活中的透镜课前导读从前，有一个探险队到达了南极洲。
那正是南极洲的夏季，说是夏季，其实也在零下20摄氏度左右，南极的夏天没有黑夜白昼之分，柔和的太阳一直徘徊在天空，把它那几乎使人感觉不到的温暖默默地赐给探险队员们。
南极的天气变化无常，探险队员们顽强地抵搞着无情的大自然带来的寒冷和风暴，进行科学探测。
当他们到达一个孤岛上时，一件意想不到的事情发生了：要动手生火烧水做饭，打火器却找不到了，能找的地方都找了，也不见打火器的踪影。
没有火，就不能工作；没有火，就不能生活；没有火，生命就受到威胁。
大家一筹莫展，陷于绝望。
“难道就真的束手无策，等待无情的死神到来？”一个年轻的队员，望着惨白无力的太阳和茫茫的冰原，久久地思索着。
他取了一块冰，用小刀轻轻地刮，用温暖的双手不断摩挲，慢慢地，做成了一个光洁透明的半球形的“冰透镜”。
他举着“冰透镜”，向着太阳，让太阳光穿过“冰透镜”，形成焦点，射在一团干燥蓬松的火绒上。
一分钟，两分钟……火绒冒出一缕淡淡的青烟。
又过了一会儿，火绒上出现了一个红点，接着便燃烧起来了！这团红红的火，驱散了死的威胁，带来了生的欢乐；这团红红的火，恢复了探险队员们的正常生活。
他们欢呼，跳跃，像在欢庆一个重大的节日。
模块一透镜的类型和基本概念【一、知识点】1．透镜的类型：(1)凸透镜：中间厚，边缘薄(2)凹透镜：中间薄，边缘厚2．主光轴和光心：通过透镜的两个球面球心的直线叫主光轴；主光轴上有一个特殊的点，通过它的光线传播方向不变，这个点叫做透镜的光心。
3．透镜对光的作用：(1)凸透镜对光有会聚作用(2)凹透镜对光有发散作用4．焦点和焦距：(1)凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫做凸透镜的焦点用字母“F”表示。
凸透镜两侧各有一个焦点，焦点到光心的距离叫做焦距，两侧的焦距相等，用“f”表示。
(2)凹透镜能使与主光轴平行的光线通过它后变得发散，且这些发散光线的反向延长线相交在主光轴的一点上，这一点叫做凹透镜的焦点，它是虚焦点。
虚焦点到光心的距离叫做凹透镜的焦距，两侧的焦距相等。
5．光路可逆规律：当光沿着原出射光线入射时，折射光线将沿原入射光线的光路射出。
光沿着原出射光线的路径入射，经会聚后与原入射光线共线6．三条特殊光线(1)通过光心的光线传播方向不改变。
(2)平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
(3)经过凸透镜焦点的光线折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
凸透镜的三条特殊光线凹透镜的三条特殊光线【二、例题精讲】【例1】★如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是()A．aB．bC．cD．d考点：凸透镜的会聚作用；凹透镜的发散作用．解析：由图知：玻璃a、c、e、d都是中间厚，边缘薄，是凸透镜，能使光线会聚，不符合题意；而玻璃b是中间薄，边缘厚，是凹透镜，能使光线发散，符合题意．答案：B【测试题】如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是()A．B．C．D．考点：凹透镜的发散作用；凸透镜的会聚作用．解析：A、中间厚、边缘薄，是凸透镜，对光线有会聚作用，不合题意；B、中间厚、边缘薄，是凸透镜，对光线有会聚作用，不合题意；C、中间厚、边缘薄，是凸透镜，对光线有会聚作用，不合题意；D、中间薄、边缘厚，是凹透镜，对光线有发散作用，符合题意．答案：D【例2】★关于透镜，下列说法正确的是()A．凸透镜对光有会聚作用，因此通过凸透镜的光一定会聚在焦点上B．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点C．凸透镜只对平行光有会聚作用【测试题】关于凸透镜，下列说法中正确的是()A．凸透镜只对平行光线有会聚作用B．凸透镜焦距越短对光线的偏折作用越强C．光线通过凸透镜后，折射光线会聚于一点，这一点是凸透镜的焦点D．凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点考点：凸透镜的会聚作用；主光轴、光心、焦点和焦距．解析：A、凸透镜对所有不过透镜中心的光线都有会聚作用，故A错；B、凸透镜的焦距越短，光线通过后偏折得越厉害，故B正确；CD、所有平行于凸透镜主光轴的光线都可以会聚到焦点上；不平行于主光轴的光线也能会聚，但是不能会聚到焦点上；故CD都错．答案：B【例3】★★林雨在森林公园游玩时，看到一个丢弃的透明塑料瓶．她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶．于是她捡起瓶子丢进了垃圾筒．这其中引起火灾的主要原因是()A．盛有水的透明塑料瓶相当于一凸透镜，对光线有会聚作用B．盛有水的透明塑料瓶相当于一凸透镜，对光线有发散作用C．盛有水的透明塑料瓶相当于一凹透镜，对光线有会聚作用D．盛有水的透明塑料瓶相当于一凹透镜，对光线有发散作用考点：凸透镜的会聚作用．解析：盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾．答案：A【测试题】在盛夏的中午阳光强烈时往花草上浇水，常会把叶片烧焦，其原因是()A．太阳使水温度升高，将叶片烧焦B．水很快蒸发，使叶片受阳光直射而烧焦C．水滴使阳光会聚，将叶片烧焦D．水滴使花草防晒能力降低，叶片易烧焦考点：凸透镜的会聚作用．解析：夏日中午，温度比较高，太阳光含有的能量多，在水滴凸透镜的会聚作用下，能量更强，所以很容易就会把叶子烧焦．答案：C【例4】★★图中的虚线框中是某个光学元件，下面说法中正确的是()A．光学元件是凹透镜B．光学元件是凸透镜C．光学元件是厚玻璃D．光学元件是平面镜考点：透镜的光路图．解析：由图可知，光线透过元件，变得会聚，不能是平面镜、厚玻璃，而应是凸透镜，故B正确、ACD错．答案：B【测试题】如图中画出了光线通过透镜(图中未画出)的情形，其中凸透镜是()A．a B．b、d C．c D．a、b、c、d考点：透镜的光路图．解析：从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜；只有c是凸透镜，且入射光线是从凸透镜的焦点以内发出的，折射光线变得会聚了．答案：C【拓展题】根据如图，入射光束和出射光束的情况判断，方框内的两个光学元件可能是()A．两个凸透镜B．两个凹透镜C．一个凹透镜，一个凸透镜，且凹透镜在左，凸透镜在右D．一个凹透镜，一个凸透镜，且凸透镜在左，凹透镜在右考点：透镜的光路图．解析：A、由图可知：入射光线是平行的，出射光线也是平行的，而且与入射光线比较是发散的，如果是两个凸透镜，出射光束可以是平行的，那么上面的那条单箭头的入射光线经两个凸透镜折射后，折射光线将是下面那条双箭头的折射光线，同理下面那条双箭头的入射光线经两个凸透镜折射后，折射光线将是上面那条单箭头的折射光线，如下图所示：与题意不符．B、如果是两个凹透镜，那么出射光线将不在平行，与题意不符；C、如果是一个凹透镜，一个凸透镜，且凹透镜在左，凸透镜在右，这样出射光线正好是此图，如下图所示；D、如果是凹透镜，一个凸透镜，且凸透镜在左，凹透镜在右，那么出射光线将不再像图中的关系平行，而是单箭头的光线在下面，双箭头的光线在上面，按这种关系平行，与题意不符．答案：C【例5】★★如图所示，请在答题卡的图中完成光路图．考点：透镜的光路图．解析：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．过光心的光线经凹透镜折射后传播方向不改变．答案：【测试题】A．B．C．D．考点：透镜的光路图．解析：A、入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点．故A错误．B、通过焦点的光线经凸透镜折射后将平行于主光轴．故B错误．C、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故C正确．D、凹透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故D错误．答案：C．【拓展题】如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件()A．一定是凹透镜B．一定是凸透镜C．可能是凸透镜或凹透镜D．可能是厚平板玻璃考点：透镜的光路图．解析：A、由题意知，光线经过光学元件后形成了比圆孔P大的圆形光斑，可能是光学器件对光线有发散作用，则可能是凹透镜，B错误；凸透镜对光线有会聚作用，若M在焦点外，平行光线会聚在焦点继续传播，M离得屏越远，则光斑越大，所以可能是凸透镜，此时M在焦点外某一距离处，A错误；光透过厚平板玻璃后，仍平行射出，光斑的大小不变，所以D错误．答案：C【例6】★★★平行光线经如图所示的中空玻璃砖后将会()A．会聚B．发散C．仍为平行光D．无法判断考点：凹透镜的发散作用．解析：空玻璃砖可看作是两个凹透镜组合在一起了，而光线经过凹透镜后会变得发散，经过两个凹透镜变得更加发散．答案：B【测试题】一块玻璃砖，中间有一饼形气泡，如图所示，一束平行光线经过玻璃砖后将()A．被发散B．被会聚C．还是平行光D．无法判断考点：凹透镜的发散作用．解析：(1)如果不对图片进行分析，很容易误选B，因为凸形气泡不是玻璃元件，故它不是凸透镜；(2)玻璃砖被气泡分成两部分，这两部分都是中间薄，边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃砖后，会变得发散．答案：A【拓展题】如图所示两条光线是从同一点光源S射向凸透镜的两条光线，下列说法正确的是()A．点光源S 经凸透镜所成的像一定是实像B．点光源S 经凸透镜所成的像一定是虚像C．两条光线经过凸透镜后的交点可能在主光轴上D．两条光线经凸透镜后可能不交于一点考点：透镜的光路图．解析：AB、因不确定点光源S的位置是在凸透镜的焦点以内还是焦点以外，所以点光源S经凸透镜所成的像可能是实像，也可能是虚像，项AB错误；C、平行主光轴的光线经凸透镜折射后会聚焦点，而另一条光线经凸透镜折射后会聚，但不会聚在焦点，故C错误；D、如果点光源S的位置是在凸透镜的焦点以内，则两条光线经过凸透镜后不会交于一点，故D正确．答案：D模块二透镜的应用【一、知识点】1．照相机：(1)成像原理：利用凸透镜成缩小倒立的实像制成的。
我们平时看到照相机成的像是正立的，是为了取影方便，经过相机内部器材把镜头第一次成的倒立的像变成了正立的。
生活中的单反相机照相机成像(2)成像特点：①物体离照相机镜头的距离(像距)大于底片离照相机镜头的距离(像距)；②物体离照相机镜头越远，物体在胶卷上所成的像越小，像的位置(底片到胶片的距离)越近，暗箱越短；③照相机所成的像一定比实物小；④像和物体在镜头(凸透镜)的两侧；⑤物体在胶卷上所成的是倒立、缩小的像。
