钻头与钻井工具

石油钻采设备知识一、概述石油钻采设备是用于开采石油资源的重要工具，它包括了钻井设备、采油设备以及辅助设备。

钻井设备主要用于石油勘探和开采中的钻井作业，采油设备用于从井下输送石油和处理油气，辅助设备则提供了钻井和采油过程中所需的支持和配套设施。

二、钻井设备1. 钻机：钻机是钻井作业的核心设备，它通过旋转钻杆和钻头实现对地下岩石的钻探。

常见的钻机有人工钻机和机械钻机，其中机械钻机具有自动化程度高、作业效率高等优点。

2. 钻头：钻头是钻井设备中的重要部件，它通过旋转和冲击作用将岩石破碎并将其带到井上。

常见的钻头有钻杆钻头、钻探钻头和钻头钻头等，根据井下地质条件和作业要求选择不同类型的钻头。

3. 钻杆：钻杆是连接钻机和钻头的重要部件，它能够承受大扭矩和压力，使钻头能够顺利地进行钻井作业。

钻杆一般由多节组成，可以根据井深和作业需求进行组合使用。

4. 钻井液：钻井液是钻井过程中必不可少的介质，它能够冷却钻头、清理井底、平衡井口压力等。

钻井液一般由水、泥浆和化学添加剂等组成，根据井下地质条件和作业需求选择不同种类的钻井液。

三、采油设备1. 抽油机：抽油机是采油设备中的核心部件，它通过往返运动将油井中的石油抽到井口。

常见的抽油机有柱塞式抽油机、潜油泵和螺杆泵等，根据井深和产量选择不同类型的抽油机。

2. 油管：油管是输送石油的管道，它连接井口和油田处理设备，将井下的石油输送到地面。

油管一般由钢管制成，具有耐高压、耐腐蚀等特点，根据井深和输送能力选择不同尺寸的油管。

3. 油田处理设备：油田处理设备用于对井下的石油进行处理，包括分离油气、去除杂质、调节温度等。

常见的油田处理设备有油气分离器、油水分离器和加热炉等，根据石油的特性和处理要求选择不同设备。

四、辅助设备1. 压裂设备：压裂设备用于增加油井的产能，它通过将高压液体注入油层，使裂缝扩大，增加油气的渗透性。

常见的压裂设备有压裂车和压裂泵等，根据井深和作业需求选择不同类型的压裂设备。

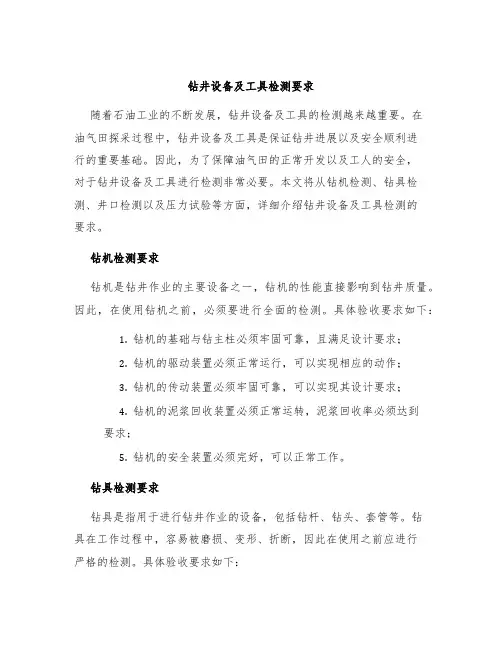

钻井设备及工具检测要求随着石油工业的不断发展，钻井设备及工具的检测越来越重要。

在油气田探采过程中，钻井设备及工具是保证钻井进展以及安全顺利进行的重要基础。

因此，为了保障油气田的正常开发以及工人的安全，对于钻井设备及工具进行检测非常必要。

本文将从钻机检测、钻具检测、井口检测以及压力试验等方面，详细介绍钻井设备及工具检测的要求。

钻机检测要求钻机是钻井作业的主要设备之一，钻机的性能直接影响到钻井质量。

因此，在使用钻机之前，必须要进行全面的检测。

具体验收要求如下：1.钻机的基础与钻主柱必须牢固可靠，且满足设计要求；2.钻机的驱动装置必须正常运行，可以实现相应的动作；3.钻机的传动装置必须牢固可靠，可以实现其设计要求；4.钻机的泥浆回收装置必须正常运转，泥浆回收率必须达到要求；5.钻机的安全装置必须完好，可以正常工作。

钻具检测要求钻具是指用于进行钻井作业的设备，包括钻杆、钻头、套管等。

钻具在工作过程中，容易被磨损、变形、折断，因此在使用之前应进行严格的检测。

具体验收要求如下：1.钻杆的长度必须满足要求，且钻杆的基本尺寸应符合规范；2.钻杆的焊接质量必须良好，焊点应无裂痕；3.钻头的形状必须符合规范，并进行超声波检测；4.径向扭矩必须符合要求；5.钻具的表面不应有裂痕、麻花纹、锤坑等损伤。

井口检测要求井口是指钻井进展到一定程度后露出地面的钻孔部位。

井口的稳定性、尺寸等参数会直接影响到钻井质量。

因此，在使用井口之前，必须要进行全面的检测。

具体验收要求如下：1.检查井口的直径、深度、形状等尺寸是否符合规范；2.在确认井口尺寸符合要求之后，还要进行井口支撑物的安装与调整，使井口保持稳定状态；3.对井口周围的地质情况进行勘探，确定井口周围没有地下空洞或松散土层；4.在实行污染措施的前提下，对地下水进行监测。

压力试验要求在钻井完结之后，井壁会被套上一层套管，其目的是为了保障井壁稳定，并防止地下水污染。

为了保证套管的性能，需要对其进行水压试验。

钻井工具一、钻头：钻头是破碎岩石的主要工具。

钻头的质量，钻头与岩性，以及与钻头工艺是否适应，直接影响钻井速度，钻井质量和钻井成本。

目前，石油钻井中使用的钻头分为刮刀钻头，牙轮钻头和金刚石钻头。

1、刮刀钻头：刮刀钻头是旋转钻井中最早使用的一种钻头，其特点是结构简单，制造方便，适用于较软底层，机械钻速和钻头进尺较高，不适用于硬地层或软硬较错地层。

2，牙轮钻头；是使用最广泛的一种钻头。

牙轮钻头工作时切削齿交替接触井底，破岩扭矩小，切削齿与井底接触面积小，比压高，易吃入地层，工作刃总长度大，因而，减小了麽损。

牙轮钻头能适应从软到硬的多种地层。

牙轮钻头按牙轮的数量可分为单牙轮钻头，双牙轮钻头，三牙轮和四牙轮钻头。

3、金刚石钻头：是用金刚石材料作为切削刃的钻头。

金刚石钻头由刚体，胎体，水利结构（包括水眼或喷嘴，水槽亦称流道，排屑槽），保径，切削刃（齿）5部分组成。

金钻头按其形状可分为，双锥阶梯形，双锥形，B形，带泼纹B 形。

金刚石钻头是体形钻头，它没有牙轮钻头那样的活动部件，也没有结构薄弱环节，因而，它可以使用高的转速，适用于和高转速的井下动力钻具的一起使用，取得高的效益。

金刚石钻头结构设计，制造比较灵活，生产设备简单，因而，能满足非标准的异型尺寸井眼的钻井需要。

金刚石钻头使用正确时，耐麽且寿命长，适用于深井及研麽性地层使用。

金刚石钻头价格较高。

聚晶金刚石复合片（PDC）钻头：PDC钻头实际上就是微型切削片刮刀钻头。

因而，PDC 钻头的工作原理与刮刀钻头基本相同。

钻头在软到中硬地层以剪切方式破碎岩石，采用较小的钻压就能获得较高的机械钻速。

由于聚晶金刚石层极簿（1㎜左右），极硬，且比碳化钨衬底的耐麽性高100倍以上。

因此，在切削岩石过程中刃口能保持自锐。

锐利的刃口切入地层后，沿扭矩作用方向移动。

剪切岩石，充分利用了岩石剪切强度低的特点，适用于低钻压，高转速。

二、钻柱：钻柱是钻头以上，水龙头以下部分的刚管柱的总称，包括方钻杆，钻杆，钻铤，各种接头，稳定器，减震器，震击器等井下工具。

钻井设备及工具检测要求钻井是一项复杂的工程活动，涉及多种设备和工具。

为了确保钻井工程的顺利进行和安全性，对钻井设备及工具进行严格的检测是必不可少的。

本文将对钻井设备及工具的检测要求进行详细介绍。

一、钻井设备检测要求1. 钻井平台钻井平台是钻井工程的基础设施，对其检测主要包括以下几个方面：（1）结构完整性：检查钻井平台的结构是否完整，无裂纹、变形等现象。

（2）稳定性：对钻井平台的稳定性进行检测，确保其在各种工况下都能保持稳定。

（3）设备功能：检查钻井平台的各种设备，如发电机、空调、消防设备等是否正常运行。

2. 钻井泵钻井泵是钻井工程中的关键设备，对其检测主要包括：（1）工作性能：检测钻井泵的流量、压力等参数是否符合设计要求。

（2）密封性能：检查钻井泵的密封性能，确保其在运行过程中无泄漏。

（3）振动和噪音：检测钻井泵的振动和噪音是否在允许范围内。

3. 钻井井控设备钻井井控设备是保障钻井工程安全的重要设备，对其检测主要包括：（1）功能完整性：检查钻井井控设备的功能是否完整，如压力控制、流量控制等。

（2）响应速度：检测钻井井控设备的响应速度，确保其在紧急情况下能迅速切断井口。

（3）耐压性能：对钻井井控设备进行耐压测试，确保其在井口压力波动时能正常工作。

二、钻井工具检测要求1. 钻头钻头是钻井工程中的核心工具，对其检测主要包括：（1）硬度：检测钻头的硬度，确保其能在硬地层中正常工作。

（2）耐磨性：检查钻头的耐磨性，确保其在长时间钻进过程中仍能保持良好性能。

（3）切削性能：对钻头进行切削性能测试，确保其在实际钻进过程中能高效破碎地层。

2. 钻杆钻杆是连接钻头和钻井平台的重要工具，对其检测主要包括：（1）抗拉强度：检测钻杆的抗拉强度，确保其在钻进过程中能承受拉力。

（2）耐腐蚀性：检查钻杆的耐腐蚀性，确保其在复杂地层环境中仍能保持性能。

（3）连接可靠性：检测钻杆的连接部分，确保其在钻进过程中连接牢固，无松动现象。

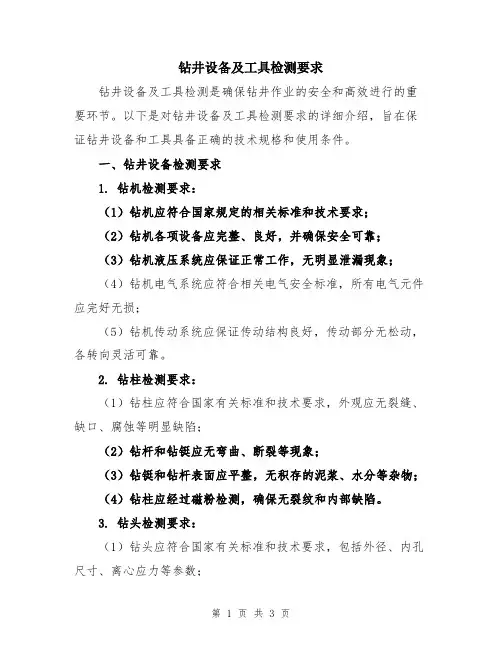

钻井设备及工具检测要求钻井设备及工具检测是确保钻井作业的安全和高效进行的重要环节。

以下是对钻井设备及工具检测要求的详细介绍，旨在保证钻井设备和工具具备正确的技术规格和使用条件。

一、钻井设备检测要求1. 钻机检测要求：（1）钻机应符合国家规定的相关标准和技术要求；（2）钻机各项设备应完整、良好，并确保安全可靠；（3）钻机液压系统应保证正常工作，无明显泄漏现象；（4）钻机电气系统应符合相关电气安全标准，所有电气元件应完好无损；（5）钻机传动系统应保证传动结构良好，传动部分无松动，各转向灵活可靠。

2. 钻柱检测要求：（1）钻柱应符合国家有关标准和技术要求，外观应无裂缝、缺口、腐蚀等明显缺陷；（2）钻杆和钻铤应无弯曲、断裂等现象；（3）钻铤和钻杆表面应平整，无积存的泥浆、水分等杂物；（4）钻柱应经过磁粉检测，确保无裂纹和内部缺陷。

3. 钻头检测要求：（1）钻头应符合国家有关标准和技术要求，包括外径、内孔尺寸、离心应力等参数；（2）钻头应经过超声波检测，确保无裂纹和内部缺陷；（3）钻头颈部和孔侧应经过磁粉检测，确保无裂纹和内部缺陷；（4）钻头刀具应保持锐利，无磨损、断裂等现象。

4. 钻井泵检测要求：（1）钻井泵应符合国家有关标准和技术要求，包括流量、扬程、排量等参数；（2）钻井泵各部位密封应无明显泄漏；（3）钻井泵轴承应正常运转，无过热、振动和异常噪音；（4）钻井泵辅助设备如冷却装置、减压阀等应完好可靠。

二、钻井工具检测要求1. 钻杆检测要求：（1）钻杆应符合国家有关标准和技术要求，包括外径、内孔尺寸、材料强度等参数；（2）钻杆应经过磁粉检测，确保无裂纹和内部缺陷；（3）钻杆螺纹应整齐、干净，无明显磨损、变形现象；（4）钻杆表面应清洁，无杂质和涂层剥离等现象。

2. 钻头检测要求：（1）钻头应符合国家有关标准和技术要求，包括外径、内孔尺寸、刀具结构等参数；（2）钻头应经过超声波检测，确保无裂纹和内部缺陷；（3）钻头颈部和侧部应经过磁粉检测，确保无裂纹和内部缺陷；（4）钻头刀具应保持锐利，无磨损、断裂等现象。

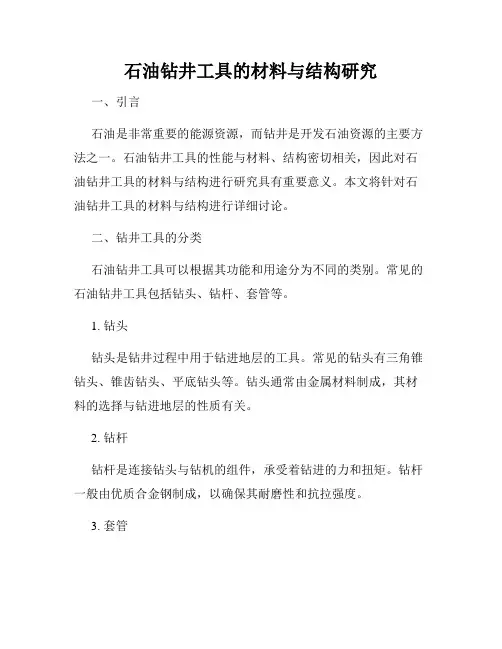

石油钻井工具的材料与结构研究一、引言石油是非常重要的能源资源，而钻井是开发石油资源的主要方法之一。

石油钻井工具的性能与材料、结构密切相关，因此对石油钻井工具的材料与结构进行研究具有重要意义。

本文将针对石油钻井工具的材料与结构进行详细讨论。

二、钻井工具的分类石油钻井工具可以根据其功能和用途分为不同的类别。

常见的石油钻井工具包括钻头、钻杆、套管等。

1. 钻头钻头是钻井过程中用于钻进地层的工具。

常见的钻头有三角锥钻头、锥齿钻头、平底钻头等。

钻头通常由金属材料制成，其材料的选择与钻进地层的性质有关。

2. 钻杆钻杆是连接钻头与钻机的组件，承受着钻进的力和扭矩。

钻杆一般由优质合金钢制成，以确保其耐磨性和抗拉强度。

3. 套管套管是在钻进过程中用于保护井壁的管道。

套管一般由碳钢或合金钢制成，具有良好的耐腐蚀性和抗压性能。

三、钻井工具材料与性能钻井工具材料的选择与其使用环境和所需性能密切相关。

下面将分别介绍钻头、钻杆和套管的材料与性能。

1. 钻头材料与性能一般来说，钻头应具有良好的耐磨性和耐腐蚀性能。

常见的钻头材料包括高速钢、硬质合金和纳米超硬材料。

高速钢具有良好的切削性能，适用于低强度地层的钻井。

硬质合金由钨钴合金和强化剂组成，其硬度高，适用于中等强度地层的钻井。

纳米超硬材料具有更高的硬度和耐磨性，适用于高强度地层的钻井。

2. 钻杆材料与性能钻杆应具有较高的抗拉强度、抗磨损和耐腐蚀性能。

常见的钻杆材料包括碳钢、合金钢和高强度钢。

碳钢具有较好的韧性和延展性，适用于一般的中低强度地层钻井。

合金钢具有更高的抗拉强度和硬度，适用于中等强度地层钻井。

高强度钢具有更高的强度和硬度，适用于高强度地层钻井。

3. 套管材料与性能套管应具有较高的抗压强度、耐腐蚀和耐磨损性能。

常见的套管材料包括碳钢、合金钢和高强度钢。

碳钢套管适用于一般的低强度地层钻井，具有较好的韧性和成本效益。

合金钢套管适用于中等强度地层钻井，具有更高的抗压强度和耐腐蚀性能。

石油行业中常见的钻井设备及作业流程钻井是石油行业中的一个重要环节，它涉及到石油的开采和探明储量。

在钻井作业中，常见的钻井设备有钻机、钻铤、岩石钻头等。

本文将介绍这些设备的功能和使用方法，并对钻井作业流程进行详细的探讨。

一、钻机钻机是钻井作业中最常见的设备之一，它具有将钻铤或岩石钻头推进到地下的功能。

钻机通常由钻井塔架、提升系统、旋转系统和钻井液循环系统组成。

钻机的运作原理是利用钻杆的旋转和下压力来推进钻铤或岩石钻头。

在钻井过程中，钻机将钻铤或岩石钻头连续地向地下推进，同时还会通过旋转系统对其进行旋转，从而加速钻进速度。

二、钻铤钻铤是一种用于切削和破碎地下岩石的工具。

它的形状通常是圆柱形，底部有齿轮或其他切削结构。

在钻井作业中，钻铤经常被安装在钻杆的末端，并通过钻机的旋转系统进行旋转。

钻铤的主要功能是将地下岩石切削或破碎成小块，以便于后续的钻井作业。

它的使用方法是通过钻机的下压力和旋转系统的旋转使其逐渐钻入地下，同时利用其齿轮或切削结构来切削或破碎岩石。

三、岩石钻头岩石钻头是一种用于切削地下岩石的工具，它的形状通常是圆锥形或圆柱形。

岩石钻头被安装在钻杆的末端，并通过钻机的旋转系统进行旋转。

岩石钻头的主要功能是切削地下岩石，使其变成碎屑并带出地面。

与钻铤相比，岩石钻头更适用于较硬的岩石层。

在钻井作业中，通常需要根据地质勘探结果选择合适的岩石钻头。

钻井作业流程钻井作业流程包括井口准备、套管下套、钻井阶段、取芯、测井、完井等几个主要环节。

井口准备是为了确保钻井作业的安全和顺利进行，包括搭建钻井塔架、安装钻机等工作。

套管下套是为了加固井壁，防止井壁塌方。

在这一环节中，钻机会安装套管，并通过旋转和下压力将其推入地下。

钻井阶段是钻井作业的核心环节，从地表钻入地下并取芯。

它的目的是探明石油储量，并为后续的工作提供数据支持。

取芯是指在钻井作业中获取地下岩石样品。

通过取芯，可以对地下岩石的性质、组成和储油能力进行分析。

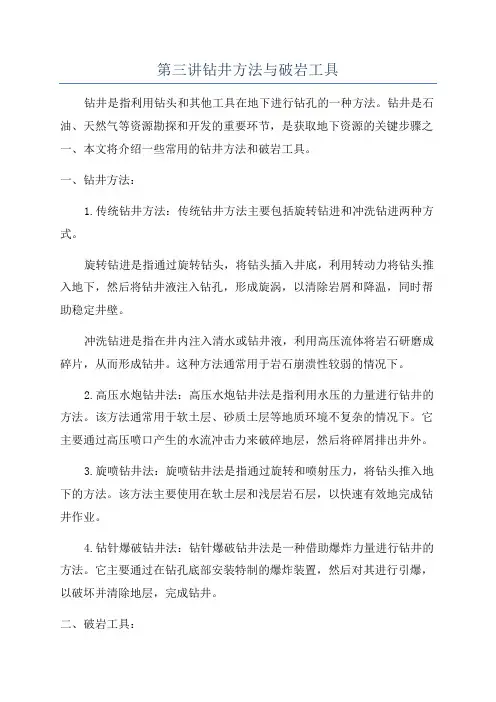

第三讲钻井方法与破岩工具钻井是指利用钻头和其他工具在地下进行钻孔的一种方法。

钻井是石油、天然气等资源勘探和开发的重要环节，是获取地下资源的关键步骤之一、本文将介绍一些常用的钻井方法和破岩工具。

一、钻井方法：1.传统钻井方法：传统钻井方法主要包括旋转钻进和冲洗钻进两种方式。

旋转钻进是指通过旋转钻头，将钻头插入井底，利用转动力将钻头推入地下，然后将钻井液注入钻孔，形成旋涡，以清除岩屑和降温，同时帮助稳定井壁。

冲洗钻进是指在井内注入清水或钻井液，利用高压流体将岩石研磨成碎片，从而形成钻井。

这种方法通常用于岩石崩溃性较弱的情况下。

2.高压水炮钻井法：高压水炮钻井法是指利用水压的力量进行钻井的方法。

该方法通常用于软土层、砂质土层等地质环境不复杂的情况下。

它主要通过高压喷口产生的水流冲击力来破碎地层，然后将碎屑排出井外。

3.旋喷钻井法：旋喷钻井法是指通过旋转和喷射压力，将钻头推入地下的方法。

该方法主要使用在软土层和浅层岩石层，以快速有效地完成钻井作业。

4.钻针爆破钻井法：钻针爆破钻井法是一种借助爆炸力量进行钻井的方法。

它主要通过在钻孔底部安装特制的爆炸装置，然后对其进行引爆，以破坏并清除地层，完成钻井。

二、破岩工具：1.钎头钻头：钎头钻头是一种用于钻孔的工具。

它通常由硬质合金或钻石制成，用于破碎地层。

钎头钻头可以根据需要选择不同形状和尺寸，以适应不同的地质环境。

2.钻头：钻头是一种钻井工具，用于在地下进行钻孔。

它通常由硬质合金或钻石制成，用于切割地层。

钻头通常具有多个刀片，可以根据需要选择不同的刀片进行替换，以适应不同的地质环境。

4.破岩爆破剂：破岩爆破剂是一种用于破碎地层的化学药剂。

它通常包括炸药和起爆药两部分，通过引爆炸药来产生巨大的冲击力，破碎地层。

破岩爆破剂通常用于硬岩层或地层复杂的情况下。

总结：钻井方法和破岩工具在石油、天然气等资源勘探和开发中起着至关重要的作用。

了解并掌握不同的钻井方法和破岩工具，能够更加高效地完成钻井作业，提高勘探和开发效率。

钻头的使用与钻井的关系地层岩性、井段位置、井身结构等不同情况都会影响钻头的使用，要根据钻井的参数和情况，合理选择和使用钻头。

目前油用钻头市场已不再混乱而变得规范有序，市场竞争向产品差异性和品牌、售后服务的竞争方向发展。

市场竟争力两大基石之一，钻头技术服务的作用将会越来越显著。

一、钻头使用资料收集内容1、地层岩性地层的岩性和软硬不同，岩石破碎机理不同，造成钻头失效的形式也各异。

我国各油田钻井中常见的地层岩性，其岩石物理机械性质均有测定。

根据现场收集的地层岩性及每米岩性钻时记录，进行地层岩石的硬度、塑性、脆性、研磨性和可钻性分析，对照钻头的失效形式，确认钻头选型及使用是否合理。

2、井段位置在地壳中处于不同位置的岩石，其岩石的机械性质变化很大。

埋藏较深的岩石，处于多向压缩应力状态，使岩石孔隙减小，强度增加。

上部井段一般岩石胶结疏松、质软，钻头转速高、钻压低。

下部井段一般岩石质硬、研磨性大，钻头转速低、钻压高、使用时间长。

根据收集的井段位置及每米岩性钻时记录，分析地层岩石的硬度、塑性、脆性、研磨性和可钻性特点，对照钻头的失效形式，确认钻头选型及使用是否合理。

3、井身结构不同的井身结构，对钻头的尺寸、型号和使用等均有特殊要求。

如造斜钻头一般要求带修边齿或保径结构，使用要求高转速、低钻压等。

收集井身结构及钻头选型、使用参数等资料，根据钻头失效的形式，确认钻头选型及使用是否合理。

4、钻井参数钻压和转速的确定，既决定着钻头破碎岩石的效率，又影响到钻头牙齿、轴承的磨损。

浅井、软地层，钻头以剪切作用为主，一般采用高转速、低钻压。

中硬地层，钻头产生剪切、冲击、压碎综合作用，一般采用中等转速和中、高钻压。

深井、硬地层，钻头以压碎、冲击为主，一般采用较高钻压、低转速。

钻井参数的合理选择，很大程度上决定了钻头的失效形式。

收集班报表和指重表记录，分析所用钻井参数及其变化，根据钻头失效形式确定使用的合理性。

5、泥浆性能喷射钻井要求泥浆具有：比重、粘度、塑性粘度、动切力。

石油钻井设备与工具：钻头选型引言石油钻井是指利用钻井设备和工具，将钻头穿过地表，钻取深井以开采石油的过程。

钻头作为钻井过程中最为重要的装备之一，直接影响到钻井效率和成本。

本文将介绍石油钻井中常见的钻头类型和选型要点。

钻头类型1. 固体钻头固体钻头是最常见的钻井设备之一，也称为钻具齿轮。

它由钢制材料制成，具有较高的强度和耐磨性。

固体钻头的齿面通常由刃齿组成，可以分为以下几类：•钢牙钻头：与常规钻头相比，钢牙钻头通常具有更锐利的齿面，并且能够在不同地层中产生更高的钻速。

•硬质合金钻头：硬质合金钻头通常由碳化钨等硬质合金材料制成。

与钢牙钻头相比，硬质合金钻头具有更高的耐磨性和强度，适用于较坚硬的地层。

•钻石钻头：钻石钻头是一种使用天然或合成钻石齿面的钻头。

它具有卓越的耐磨性和韧性，特别适用于极硬岩石的钻井。

2. PDC钻头多片刃钻头（PDC钻头）是一种使用聚晶立方硼氮（PDC）刃齿的钻头。

PDC刃齿由钳工加工制成，具有较大的强度和耐磨性。

与传统钻头相比，PDC钻头具有以下优点：•高钻速：PDC钻头的刃齿布置合理，摩擦小，因此钻头可以以更高的速度进入地层，提高钻井效率。

•高耐磨性：PDC刃齿由聚晶立方硼化氮制成，具有优异的硬度和韧性，能够抵抗地层中的磨损，延长钻头寿命。

•适用范围广：PDC钻头适用于各种地层，包括软岩、半硬岩和脆性岩石。

3. 液压钻头液压钻头是一种采用液压装置驱动的钻头。

液压钻头尤其适用于钻井深度较大的场合，可以提供足够的推力和扭矩。

液压钻头的主要优点包括：•高扭矩输出：液压钻头通过液压系统获得动力，能够提供较大的扭矩输出，以应对钻井深度较大的情况。

•适应性强：液压钻头适用于各种地层情况，包括软岩、半硬岩和硬岩，具有较强的适应性。

•鲁棒性：液压钻头结构简单，没有复杂的机械零件，因此鲁棒性较高。

钻头选型要点在选择钻头时，需要考虑以下几个关键要点：1. 钻井目标钻井目标是选择钻头的首要考虑因素。
