石油化工管道焊接工艺分析及其质量控制策略分析石油化工管道是连接各种化工设备和输送介质的重要载体，其安全性和可靠性对于化工生产过程的稳定运行至关重要。
管道的焊接工艺影响着管道的质量和使用寿命，因此管道焊接工艺和质量控制策略显得尤为重要。
一、管道焊接工艺管道的焊接工艺主要包括管道准备、焊接参数选择和焊接技术控制三个方面。
1.管道准备管道准备是管道焊接工艺中的重要环节，其主要任务是确保管道准备工作的质量，尽可能减少焊接产生的缺陷，保证焊接接头无裂纹、气孔、夹渣等缺陷。
在管道准备中，应该对预制的管材进行清洗和除油，对钢管的两端割平、倒角，以便于焊接操作。
还应该进行钢管的表面处理和检查，防止存在氧化皮等污染物质的影响。
2.焊接参数的选择选择合适的焊接参数是一个关键的环节，直接影响到管道焊接接头的质量。
焊接参数主要包括焊接电流、焊接电压、焊接速度等参数的选择。
通过控制这些参数的选择，可以有效地保证焊接接头的质量。
3.焊接技术控制焊接技术控制是焊接工艺中最为关键的环节，它包括焊接操作人员的专业技能，焊接电源设备的质量和稳定性，焊接材料的选用和使用以及焊接过程中准备工作、操作方式等综合因素的控制。
在操作过程中，应按照规程要求进行焊接，使焊缝均匀，尺寸符合要求，同时还要注意避免产生各种焊接缺陷。
二、质量控制策略针对焊接工艺中存在的质量问题，需采取相应措施进行控制。
1.焊接质量检测焊接质量检测是管道焊接工艺中不可缺少的一项工作。
检测方法主要包括目检、射线检测、超声波检测、涡流检测等。
其中，目检是最基本的检测方法，通过肉眼观察焊接接头的外观质量，判断是否存在缺陷。
而射线检测等高科技检测方法则可以检测出更微小的缺陷，从而提高了检测水平。
2.焊接材料的质量控制焊接材料是管道焊接质量的关键因素之一，所以需要对焊接材料的质量进行选择和控制。
首先应根据管道材料的种类选择合适的焊接材料，然后对焊接材料进行质量检测，确保其符合标准要求。
石油化工管道焊接工艺和焊接质量控制石油化工行业是国民经济重要的组成部分，其间的管道系统是石化产品在生产、装卸、储运等过程中必不可少的载体。
石油化工管道的焊接质量是管道的重要指标之一，而焊接工艺也是重要的保证其质量的手段。
本文将从管道焊接的常见工艺、焊接质量控制等方面展开论述。
1. 常见管道焊接工艺常见的管道焊接工艺有手工电弧焊、埋弧焊、气体保护焊（TIG、MIG、MAG）、激光焊等。
1.1 手工电弧焊手工电弧焊是最常见的焊接工艺之一，其主要优点是便捷、灵活、适用范围广，但需要优秀的操作人员才能保证焊接质量。
埋弧焊是一种半自动化焊接工艺，适用于大批量、同类管道的焊接。
在焊接过程中，焊丝自动送入弧下，不需要操作人员手动送丝，从而提高效率。
1.3 气体保护焊气体保护焊分为TIG、MIG、MAG三种，都需要使用气体保护来保护焊接熔池，从而提高焊接质量。
其中TIG焊适用于不锈钢、铜、镍等低熔点金属的焊接；MIG焊适用于铁、铝等材料的焊接；MAG焊适用于钢铁焊接。
1.4 激光焊激光焊是一种高精度、高效、低热输入焊接工艺，其热影响区小、焊缝精度高，适用于高精度、高要求的管道焊接。
2. 管道焊接质量控制管道焊接的质量控制是管道系统保证其完整性、稳定性、安全性的重要保障，其关键在于焊接过程中焊接质量的控制，包括焊接前的材料选择、预处理、焊接过程中的控制、后续焊后处理等环节。
2.1 焊前材料选择与预处理合理的材料选择和预处理可以有效提高焊接质量。
在选择管道材料时应根据具体的工作环境、工作介质、工作温度等因素进行材料的选择，从而保证材料的相容性和耐腐蚀性。
在预处理环节中，要对管道进行除锈、清洗、打磨等处理，保证管道表面的清洁无杂质，从而提高焊接强度和焊接质量。
正确的焊接操作可以避免焊接缺陷和焊接质量问题。
焊接过程中控制焊接电流、电压、电极的位置、移动速度等因素都是需要关注的，从而保证焊接质量和焊缝的完整性。
2.3 焊后处理焊后处理可以避免焊后裂纹和变形等问题，保证焊接质量。
石油化工管道焊接工艺及质量控制石油工程化工设计通讯Petroleum EngineeringChemical Engineering Design Communications·22·第45卷第2期2019年2月质量是石油化工管道建设管理的核心内容，围绕质量开展系列工作。
在具体实践中，重点把控管道焊接作业质量。
从焊接工艺入手，做好焊接作业全过程的质量把控。
强化对材料和人员等各类因素的把控，进而保证后期管道使用的安全性和质量。
1 石油化工管道焊接工艺目前，石油化工管道焊接，主要采用的工艺如下：①氩弧焊。
在管道焊接作业中，利用氩弧焊，进行底层焊接，能够保证焊接的效果。
依据电极的不同，氩弧焊可划分为熔化极氩弧焊以及非熔化极氩弧焊。
②二氧化碳气体保护焊。
在实际应用中，要明确焊接位置以及技术要求。
焊接前，要进行坡口清理以及两侧表面的油污、漆层等的清理。
除此之外，要进行设备和气路的检查。
二氧化碳气体保护焊工艺，通常采用Si 与Mn 联合脱氧，焊接效果较好。
③焊条电弧焊填充。
一般来说，石油化工管道焊接作业中，完成打底施焊作业后，要及时做好焊接作业产生的杂质清理工作，比如熔渣等。
若发现隐患点，要进行清除处理，再次进行焊接、磨平。
使用焊条电弧焊填充，必须要保证底层焊缝接头位置和焊缝接头错开距离超过10mm ，中层位置使用直径参数为3.2mm 的焊条。
若管壁厚度参数为9mm ，则设置三层焊缝，中缝使用的焊条，其直径参数为3~5mm 。
2 石油化工管道焊接工艺应用分析2.1 案例概述以某石油化工管道建设工程为例，为乙烯装置工艺管道焊接作业，总量达到了130余万时径。
此工程管道焊接作业，一次探伤焊接合格率超过了98%。
现结合此工程实践，分析如何把控管道焊接质量，同时分析焊接工艺质量的把控。
2.2 技术方案分析从焊接实践应用角度来说，采用氩弧焊打底+低氢型焊条填充盖面的工艺，能够获得不错的效果。
在实际应用中，此工艺较为成熟，按照从下到上的顺序，开展焊接作业，技术应用比较广泛。
设备基础设计基础类型（1）独立基础----当地基较好时，配合钢砼柱用得较多，也较经济。
（2）条形基础----当地基较好时，配合承重墙用得较多，也较经济。
（3）筏式基础----当地基不很好，或建筑物较高时，采用整片或大片底板作的基础。
如“竹筏”而名。
（4）箱形基础----由地下一层或几层的墙和搂板、底板构成的整片基础。
如“箱”而名。
常在高层建筑中采用。
（5）桩基础----按受力性能可分：摩擦桩、端承桩、摩擦端承桩；按施工方式可分：灌注桩、予制桩、搅拌桩、打入桩、静压桩等；按材料可分：钢砼桩、钢桩、木桩等。
（6）其它----如：沉井、锚杆、加筋土等。
设备基础设计是否按筏形基础设计，要看设备荷载、基础厚度和其平面的长宽比等情况而定。
倘设备荷载不是很大，或是基础厚度完全保证抗冲切的话（一般的设备基础，由于要锚固或安装地脚螺栓，厚度较大），只按构造在基础上下皮配双向钢筋就行了，太厚的要考虑设计成钢筋笼状。
但如果基础较薄，且基础的长宽比小于2：1，是可以按筏形基础设计的。
应该注意的是，按双向板设计时，要分析设备在基础上的置放方式是否符合双向板的受力条件，也就是基础版的支点状况（因此时是按地基反力是板的均布荷载，设备与基础板接触的地方就是板的支座计算的），如果设备和基础是面接触或起码有三边是线形接触，可以考虑按双向板设计。
如果设备集中在板的某一局部，或设备是与基础是几个点的接触，按双向板设计就不合适了，要按柱下独立基础板（可能还是偏心的）或无梁板考虑了。
设备基础构造规定1．当二次浇灌层厚度大于或等于50mm时，应采用细石混凝土，其强度等级应比基础混凝土强度等级高一级；当二次浇灌层厚度小于50mm时，应采用1：2水泥砂浆；当有条件时，应优先采用无收缩水泥砂浆或灌浆料或无收缩细石混凝土。
2．地脚螺栓分为死螺栓和活螺栓两大类，死螺栓的锚固有下列三种形式，可根据不同需要进行选择：一次埋入法、预留孔法、钻孔锚固法，死螺栓中以直钩和锚板螺栓最为常用，施工方便，性能可靠。

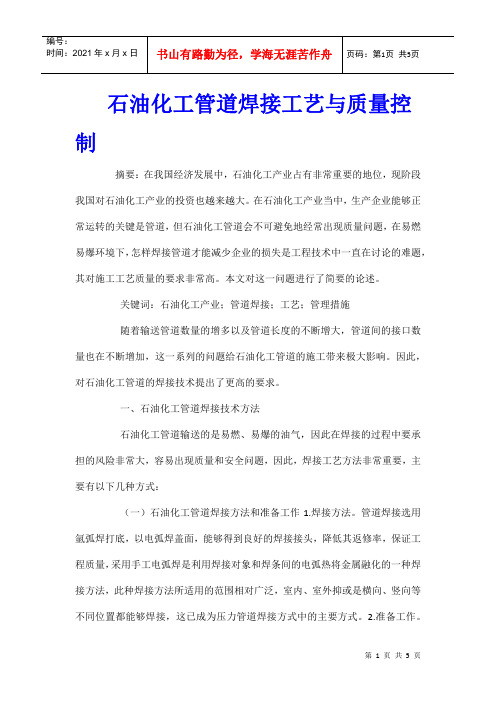

石油化工管道焊接工艺与质量控制摘要：在我国经济发展中，石油化工产业占有非常重要的地位，现阶段我国对石油化工产业的投资也越来越大。
在石油化工产业当中，生产企业能够正常运转的关键是管道，但石油化工管道会不可避免地经常出现质量问题，在易燃易爆环境下，怎样焊接管道才能减少企业的损失是工程技术中一直在讨论的难题，其对施工工艺质量的要求非常高。
本文对这一问题进行了简要的论述。
关键词：石油化工产业；管道焊接；工艺；管理措施随着输送管道数量的增多以及管道长度的不断增大，管道间的接口数量也在不断增加，这一系列的问题给石油化工管道的施工带来极大影响。
因此，对石油化工管道的焊接技术提出了更高的要求。
一、石油化工管道焊接技术方法石油化工管道输送的是易燃、易爆的油气，因此在焊接的过程中要承担的风险非常大，容易出现质量和安全问题，因此，焊接工艺方法非常重要，主要有以下几种方式：（一）石油化工管道焊接方法和准备工作1.焊接方法。
管道焊接选用氩弧焊打底，以电弧焊盖面，能够得到良好的焊接接头，降低其返修率，保证工程质量，采用手工电弧焊是利用焊接对象和焊条间的电弧热将金属融化的一种焊接方法，此种焊接方法所适用的范围相对广泛，室内、室外抑或是横向、竖向等不同位置都能够焊接，这已成为压力管道焊接方式中的主要方式。
2.准备工作。
由于焊接对象具有特殊性质，因此在焊接前要做好准备工作，必须要编制焊接作业指导书，指导书中主要包含焊工的工艺以及对焊接工艺的评定等，在编排此指导书的过程中，施工技术人员要以施工的具体内容为依据，再制定施工技术的一系列措施，拟定焊接的具体方案。
在焊接工程开始之前，需要对焊接工艺进行评定工作，评定的主要根据是钢材的焊接性能。
（二）焊接工艺焊接过程主要包含打底、填充、盖面、焊缝等工作环节，不同环节所需的焊接工艺也是不同的。
（1）打底焊接。
打底焊接一般选用的是氩弧焊，从下到上进行，在焊接的起点与收尾的地方通过打磨的方法打磨出能够接头的接口，地层焊缝要求均匀，同时不能将其焊穿；用氩弧焊来打底前，务必要先进行试焊；焊接的过程中要将焊接操作地方的管沟用板子进行围挡，以防风沙等影响焊接的质量。

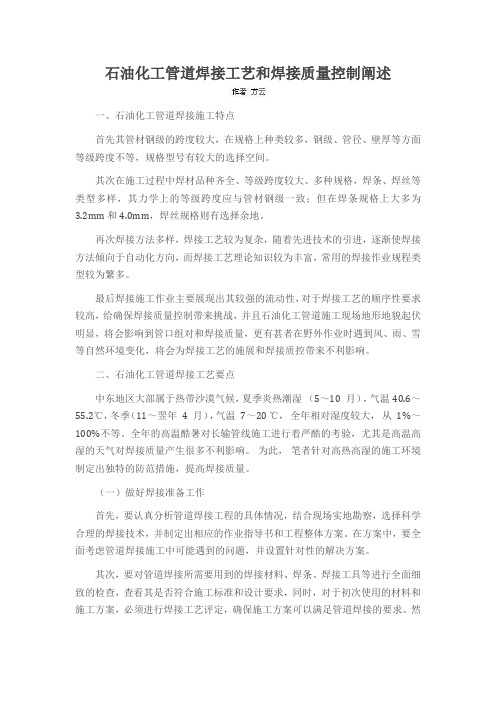

石油化工管道焊接工艺和焊接质量控制阐述一、石油化工管道焊接施工特点首先其管材钢级的跨度较大，在规格上种类较多，钢级、管径、壁厚等方面等级跨度不等，规格型号有较大的选择空间。
其次在施工过程中焊材品种齐全、等级跨度较大、多种规格，焊条、焊丝等类型多样，其力学上的等级跨度应与管材钢级一致；但在焊条规格上大多为3.2mm和4.0mm，焊丝规格则有选择余地。
再次焊接方法多样，焊接工艺较为复杂，随着先进技术的引进，逐渐使焊接方法倾向于自动化方向，而焊接工艺理论知识较为丰富，常用的焊接作业规程类型较为繁多。
最后焊接施工作业主要展现出其较强的流动性，对于焊接工艺的顺序性要求较高，给确保焊接质量控制带来挑战，并且石油化工管道施工现场地形地貌起伏明显，将会影响到管口组对和焊接质量，更有甚者在野外作业时遇到风、雨、雪等自然环境变化，将会为焊接工艺的施展和焊接质控带来不利影响。
二、石油化工管道焊接工艺要点中东地区大部属于热带沙漠气候，夏季炎热潮湿（5～10 月），气温40.6～55.2℃，冬季（11～翌年4 月），气温7～20 ℃，全年相对湿度较大，从1%～100%不等。
全年的高温酷暑对长输管线施工进行着严酷的考验，尤其是高温高湿的天气对焊接质量产生很多不利影响。
为此，笔者针对高热高湿的施工环境制定出独特的防范措施，提高焊接质量。
（一）做好焊接准备工作首先，要认真分析管道焊接工程的具体情况，结合现场实地勘察，选择科学合理的焊接技术，并制定出相应的作业指导书和工程整体方案。
在方案中，要全面考虑管道焊接施工中可能遇到的问题，并设置针对性的解决方案。
其次，要对管道焊接所需要用到的焊接材料、焊条、焊接工具等进行全面细致的检查，查看其是否符合施工标准和设计要求，同时，对于初次使用的材料和施工方案，必须进行焊接工艺评定，确保施工方案可以满足管道焊接的要求。
然后，在一切准备完成后，要结合施工工艺，制作焊接工艺卡，在实际施工中对施工人员进行指导，保证施工的顺利进行。
石油化工管道焊接质量的控制措施1.焊接工艺评定：在工程开始之前，进行焊接工艺评定，选择适当的焊接方法和参数。
焊接工艺评定应包括焊接材料的选择、预热条件、焊接电流、电压和速度等参数。
2.焊工质量控制：对焊工进行培训、考核和评定，确保焊工具备所需的技术能力和操作经验。
焊工的资质要求应符合相关标准和规范，并进行定期检查和复审。
3.焊接材料质量控制：对焊接材料的采购进行严格控制，包括焊条、焊丝、保护气体等。
焊材的质量要符合相关标准和规范，并进行必要的检测和验收。
4.焊接设备质量控制：确保焊接设备的性能稳定可靠，包括焊机、焊接电源、焊接头盔等。
焊接设备的选择要满足工程要求，并进行定期维护和检测。
5.焊接参数控制：对焊接过程中的焊接电流、电压、速度、喷嘴角度等参数进行控制。
焊接参数要与焊材相匹配，确保焊接质量。
6.焊接过程控制：在焊接过程中，要控制焊接速度和温度，避免过快或过热导致焊接缺陷。
焊接过程中的气氛和环境要干净，避免灰尘、脏物等对焊接质量的影响。
7.焊接缺陷控制：对焊接过程中出现的焊缝缺陷（如气孔、裂纹、夹渣等）进行及时发现和修复。
焊接缺陷的修复要符合相关标准和规范，并进行必要的检测和验收。
8.焊缝检测与评定：对成品焊缝进行非破坏性检测（如X射线、超声波、磁粉等），确保焊缝的质量符合要求。
同时对焊缝进行评定，达到指定的焊接质量等级。
9.焊接质量档案建立：对焊缝的焊接参数、焊材、检测结果等进行记录和归档。
焊缝质量档案应详细完整，方便日后的追溯和评价。
10.管道焊后热处理控制：对焊后进行必要的热处理，如回火、退火等。
热处理过程要符合相关标准和规范，并进行必要的监测和记录。
总结来说，石油化工管道焊接质量控制包括焊接工艺评定、焊工质量控制、焊接材料质量控制、焊接设备质量控制、焊接参数控制、焊接过程控制、焊接缺陷控制、焊缝检测与评定、焊接质量档案建立和管道焊后热处理控制等措施。
这些控制措施的有效实施，可以确保石油化工管道焊接质量的稳定和可靠。
石油化工管道焊接工艺和焊接质量控制石油化工行业是国民经济支柱产业之一，其生产和运输过程中需要大量的管道系统进行输送和运输，而这些管道的连接就离不开焊接工艺。
管道的焊接工艺和焊接质量控制对整个石油化工行业的安全和稳定运行至关重要。
在焊接工艺和质量控制方面，专业技术人员需要对材料、设备、工艺参数等方面进行全面的了解和掌握，以确保焊接质量的稳定和可靠，保障石油化工行业的安全和可持续发展。
一、石油化工管道焊接工艺1. 材料准备在进行管道焊接工艺之前，首先需要对焊接材料进行准备。
包括管道、焊条、焊剂、辅助材料等。
管道选材需要根据工作条件、介质情况、使用要求等方面进行合理选择，同时需要检查管道的表面质量，确保在焊接过程中不会受到任何影响。
焊条的选择也需要根据管道和工艺要求确定，以保证焊接性能和质量。
焊剂和辅助材料也需要严格按照规定使用，以确保焊接质量和安全。
2. 设备准备管道焊接需要使用一系列焊接设备，包括焊接机、气体保护设备、气体割炬等。
这些设备需要经常检查和维护，确保其正常工作和安全使用。
在进行焊接前，需要对设备进行预热和干燥，以确保焊接过程中设备的稳定性和可靠性。
3. 工艺参数管道焊接的工艺参数包括焊接电流、电压、焊接速度、预热温度、焊接温度等。
这些参数需要根据具体的管道材料、厚度和规格进行合理设定。
在对工艺参数进行确定时，需要考虑到管道的受力状况、焊接位置、环境条件等因素，以保证焊接的质量和可靠性。
4. 焊接操作在进行管道焊接时，焊工需要按照相关规范和要求进行操作。
首先需要进行焊缝的准备和清理，确保焊接区域干净和无杂质。
然后进行焊接的布置和焊接工艺的选择，以确保焊接的稳定性和良好的焊接形式。
在整个焊接过程中，需要进行焊接质量的监控和控制，以确保焊缝的质量和无缺陷。
二、焊接质量控制1. 焊缝质量检测焊缝是管道焊接中关键的部分，其质量直接影响到管道的使用寿命和安全性。
对焊缝的质量需要进行全面的检测和控制。
石油化工管道焊接工艺和焊接质量控制1. 引言1.1 石油化工管道焊接工艺和焊接质量控制概述石油化工管道焊接工艺和焊接质量控制是石油化工行业中至关重要的一环。
管道在石油化工生产过程中扮演着输送和流动介质的重要角色，而管道焊接质量直接影响着管道的安全运行及生产效率。
正确选择合适的管道焊接工艺并严格控制焊接质量至关重要。
石油化工管道焊接工艺的选择需要考虑多方面因素，包括管道材料、管道使用环境、焊接效率等。
不同材料和工艺的组合会影响焊接接头的性能和可靠性。
焊接操作规范和要求必须严格遵守，包括焊接工艺规范、操作规程、焊接人员的技能要求等。
焊接材料和设备的选择也至关重要，合适的焊接材料能保证焊接质量，而先进的设备能提高焊接效率。
在管道焊接中，控制焊接工艺参数是确保焊接质量的关键。
包括焊接电流、电压、焊接速度等参数的合理控制能够确保焊接接头的完整性和牢固性。
焊接质量的控制方法也是至关重要的，包括焊接检测、质量分析等环节。
石油化工管道焊接工艺和焊接质量控制是保障石油化工生产安全和生产效率的重要环节。
未来，随着石油化工行业的发展和技术的进步，管道焊接工艺和质量控制将会迎来更大的挑战和机遇。
需要不断总结经验、提高技术水平，确保管道焊接质量达到更高的水平。
2. 正文2.1 管道焊接工艺的选择管道焊接工艺的选择是石油化工管道焊接过程中非常重要的一环。
在选择合适的焊接工艺之前，需要充分考虑管道的材质、厚度、直径、用途等因素。
常见的管道焊接工艺包括手工电弧焊、埋弧焊、气保护焊、激光焊等。
手工电弧焊是一种传统的焊接方法，适用于一些简单的管道连接，但工作效率低且焊接质量难以保证。
埋弧焊是目前较为常用的一种焊接方法，通过电弧在焊接区域下方产生熔融金属，使焊缝更牢固。
气保护焊则是在焊接区域提供惰性气体保护，有效防止氧化，适用于对焊接质量要求较高的管道。
激光焊则是一种高新技术的焊接方法，能够实现高速、精密的焊接效果，但成本较高，适用于特殊要求的管道连接。
YF-ED-J3268可按资料类型定义编号石油化工管道焊接工艺与质量管理措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日石油化工管道焊接工艺与质量管理措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
【摘要】：石油化工产业在我国经济发展中有着重要的地位，近些年来对石油化工产业的投入也在不断的提高。
焊接质量控制是石油化工管道施工中的一项关键工作。
焊接质量直接影响着管道的质量安全,焊接质量涉及多方面因素,需要各方共同努力才能真正做好这一工作。
本文介绍了安庆分公司化工部丙烯腈装置内对丙烯腈装置贫富水管线、管件更换，着重阐述了石油化工管道在施工过程中的焊接工艺以及存在的问题，提出了有效地控制管道的焊接质量措施。
【关键词】：石油化工；管道焊接；工艺与质量；管理措施引言随着石油天然气市场前景的明朗以及化工品的需用量增加, 许多石油化工公司和储运公司纷纷设立石油化工厂及石化存储基地。
石油化工管道如今大都为高温高压、易燃、易爆、有毒有害等介质的管道,并且管道的焊接工程量大,焊口众多,如果焊接质量控制不好,很容易产生质量问题,因此焊接质量控制至关重要。
施工方必须在安装过程中严格遵守国家、地方及行业标准规范, 通过建立健全完善的质量管理体系,坚持实行严格的全过程质量控制,抓好主要的控制环节, 为管道焊接质量的管理提供充分的保障。
本次工程将丙烯腈装置贫富水管线、管件更换，其特点是装置区内可燃性物资较多的状态下施工，防爆要求高，施工作业面跨度长，动火接电点多，管线直径DN200（φ219*7）、DN150（φ159*5）、DN80（φ89*4），长约400米，大部分在装置管廊上作业。
0Cr18Ni9管道焊材选用A102焊条和0Cr18Ni9焊丝。
焊接方式常用氩电联焊和充氩保护。
一、施工程序材料储存、领取材料出库材料检验除锈刷漆运抵现场指定预制地点管道预制（坡口加工、焊接、无损探伤）原管线确认、安装盲板（位置、规格、型号等）旧管线拆除（阀门、管件、支吊架等）运出场外新管线安装、吊装组（坡口加工、焊接、无损探伤）对管道质量检查合格水压试管线吹扫拆除盲板。
二、焊接工艺管理1、焊接时，技术员及质检员应对施工情况进行检查，使焊接施工按制定的焊接工艺规范执行。
2、焊条烘干温度150～200℃，焊丝使用前应进行清理﹑除油﹑除锈。
3、烘好的焊条领出后应放置于保温筒内，超过4小时应重新烘烤，重新烘烤次数不得超过2次。
4、焊接采用氩弧焊打底，电弧焊盖面。
每层焊道应一次焊完，焊接用氩气纯度应不低于99.9﹪，且含水量不大15ppm！三、焊接工艺过程1、焊前检查：对焊条、焊丝、电极、保护气体、焊接设备、进行检查。
对于母材需要力学性能抽检的，要根据相关规范抽检并且达到指标要求。
2、坡口加工形式：管子组对坡口加工成V 型。
钝边：0-2mm3、坡口加工方法：坡口加工采用等离子切割机加工；当采用等离子切割机切割时，切割后必须除去坡口表面的氧化皮、熔渣及影响焊接质量的表面层，并应将凹凸不平处打磨平整。
4、管材组对：（1）单根采用90T汽车吊和制作龙门吊吊装就位。
（2）焊接接头组对前，应对坡口两侧20mm范围内进行清理，其内外表面不得有油漆、毛刺、锈斑、氧化皮以及其他对焊接质量有害的物质，确认坡口形式、尺寸符合规定，且坡口表面不得有裂纹、夹层等缺陷。
（3）焊口组对时，应使内壁平齐，其内壁错边量不应超过管道壁厚的10%且不大于1mm。
（4）焊件组件时应垫置牢固，并应采取措施防止焊接过程中产生附加应力和变形，不得强力组对。
5、焊接（1）定位焊应与正式的焊接工艺相同，焊缝长度宜为10-15mm，高宜为2-4mm，且不超过壁厚的2/3。
（2）定位焊缝应沿管周均匀分布，焊缝表面不得有裂纹及其他缺陷。
为减少应力集中，定位焊缝的两端应为缓坡状，否则应进行打磨修整。
（3）定位焊完成后，即可进行正式焊接。
焊接时，引弧应在坡口内，不得在管壁上任意引弧和试验电流，并应防止电弧擦伤母材。
（5）每条焊缝应一次连续焊完。
如因故被迫中断，应根据工艺要求采用缓冷措施防止裂纹的产生，继续施焊前必须对焊缝进行检查，确认无裂纹后，方可按原工艺施焊。
（6）层间应清理干净，并用砂轮磨去弧坑缺陷。
多层焊时各层间的接头应错开30-50mm。
焊接收弧时应将弧坑填满。
（7）焊工焊完后，应对焊口进行外观检查，检查前应将焊缝表面的熔渣﹑飞溅清理干净。
焊缝两面不得有裂纹﹑气孔﹑夹渣等缺陷。
合格后在焊口附近打上低应力的焊工钢印号，并及时做好焊接自检记录。
6、贫富水管线按照化工部要求，进行X射线检测且比例为100%，按GB3323-87规定Ⅱ级合格；7、管子要保证内部清洁，预制好的部分要用塑料布把管口捆扎好。
四、旧管线拆除及安装原则1、部分管线拆除采用90T汽车吊将旧管线卸下，其他管线拆除龙门吊；2、管道安装应横平竖直，严禁强制组对。
管线的安装碰头，需经现场代表确认后方可进行；3、如需要对新增管线进行试压、吹扫，经作业部安排严格按照施工规范要求执行；4、部分新管线安装因现场作业半径很大，根据现场实际情况和理论计算需采用90T、其他管线安装龙门吊。
五、石油化工管道焊接中易发生的问题在石油化工管道的焊接中很容易发生质量问题，质量控制总是达不到效果，其中容易发生的质量问题主要有以下几种。
1、施工人员资质石油化工管道的焊接应该按照相关的标准和要求进行，但是在实际施工中，有些施工人员凭借自身的经验贸然施工，没有根据事先编制好的施工方案进行，没有对施工组织交底，这种施工技术人员的责任意识薄弱问题是很多施工过程中常会见到的。
同时，有些焊接技术人员进行焊接作业时并没有取得相关的资格证，还有的是没在合格证规定的日期之内进行焊接工作，导致了施工现场的质量失控。
由于近年来国外石油化工巨头及国外工程公司大举进入中国市场，对中高级技术人才需求量大，待遇高，国内石油化工建设公司的人才流失严重，技术力量青黄不接。
许多项目在管道施工前，技术人员不能按照设计要求、标准、规范及项目特点、现场实际情况来制定切实可行的施工方案并对施工班组进行充分的技术交底，为焊接质量控制埋下了隐患。
2、施工材料管理问题施工对象是压力管道，特别是不锈钢管道，要与其他钢材分类储存，以防止电偶腐蚀！而这种管道所使用的材质各不相同，总是有异种钢材的焊接工作，所以，就出现了焊接工艺的参数管理失控。
同时，焊接对象材料的种类多也就决定了焊材的种类繁多，在焊材的领用和发放回收工作中缺少管理，使用剩下的焊材不能够及时回收分类，导致了焊材混用，标准不清。
在材料的储存、领取、发放要全种做好监控。
3、焊接环境问题石油化工管道的焊接地点是随着问题的出现而不同更换的，设备也需要跟随转移，在移动过程中很容易造成零部件损坏，影响焊接工艺质量。
同时，对于施工环境的管理也缺乏力度，相应的质量控制人员不能够及时到位，异常天气下的防护措施做得也不到位，直接影响了管道的焊接质量。
六、管道焊接质量施工质量保证措施1、焊接前的施工准备及体系审查焊前应熟悉设计文件、技术条件及相关标准中对焊接质量的要求, 编制详细的焊接工程质量检验试验计划; 编制相关的焊接工程施工方案和焊接工艺规程(WPS);提供满足现场实物需要的焊接工艺评定文件。
认真验收材料,特别是管子、弯头、法兰等的材质、规格、尺寸偏差等应符合设计要求,实物标记应与质保书一致。
检查焊接设备性能及完好状况,有关计量仪表灵敏可靠等。
项目质保体系建立情况的检查也是必要的,各责任人是否到位到岗,其履行职责的能力, 对于不能胜任者必须调整。
2、加强焊接操作人员的资质审查和入场考试根据相关程序进行焊接操作人员入场前资质审查, 审查施工单位申请入场施焊人员的相关资质证书必须是合格有效的;审查施焊人员资质证书是否可以覆盖本项目的要求; 通过资质审核的焊工还必须经过入场技能考试, 以检验该焊工的实际焊接操作技能是否符合项目要求。
实际上岗工作的焊工一定要根据合格证书进行焊接工作的承接。
进入施工场地，还要根据施工项目有针对性的进行现场培训，同时对施工现场要进行检验监督，从事前、事中、事后等多个方面保证焊接质量。
焊接是一种先进的制造技术，在工业、农业、石油化工等领域的应用日益广泛，焊接技术工人的短缺也成为一个必然的趋势。
焊接工人技术水平的高低将直接影响到压力管道的焊接质量。
所以需要培养大量的焊接技术人员。
同时对现有焊接工人的需继续教育，即结合项目工程实际，时常组织焊工进行学习。
另外，还应该建立焊工管理档案，实行奖罚制度，勉励和促进焊工不断提高自身的作业水平。
对那些焊接一次合格率高且稳定的焊工，委派其担任重要管道或管道中重要工序的焊接任务，使焊接质量得到保证。
3、焊接工艺控制施工单位在正式施焊前，必须按标准要求进行完善的焊接工艺评定。
各施工单位必须按公司的焊接工艺评定和焊接工艺指导书，结合现场实际焊接情况，编写现场焊接工艺卡；项目部技术员对施工班组进行书面的技术交底。
每一个施焊的焊工和管工必须各存一份，同时送交项目部质量检查员。
不同焊接工艺的管线分别编写。
相同焊接工艺的管线可以写在一张表内，必须注明管线号。
有特殊要求的焊接，不但注明管线号还应该注明焊口号。
管工按焊接工艺卡预制管口，焊工按焊接工艺卡进行工序交接确认焊口，合格后才能按所给焊接参数和要求进行焊接。
焊接质量检查员按焊接工艺卡进行检查，并做好焊接记录。
4、焊接材料控制焊接材料是焊接质量保证的基本条件，焊接材料的质量和正确使用，直接影响到焊接质量和工程成本。
因此应控制焊接材料的采购、验收、保管、发放及使用等几个环节。
焊接材料必须要有质量证明书，化学成分及机械性能符合有关标准及设计文件要求，用于高温高压及有毒有害介质的合金材料还应做光谱分析确认，经检验不合格材料严禁入库和使用。
现场应设立焊材一级库和二级库，库内的温度和湿度应进行有效控制，符合要求。
入库的焊接材料应该经过质量检验合格，有材料标记号、建帐立卡，按品种、规格、分区堆放。
焊条使用前应进行烘干并做好焊条烘干记录。
焊条领出后必须立即放入保温桶，回收再利用的焊条，必须重新烘干，但同一焊条烘干次数不得超过两次。
