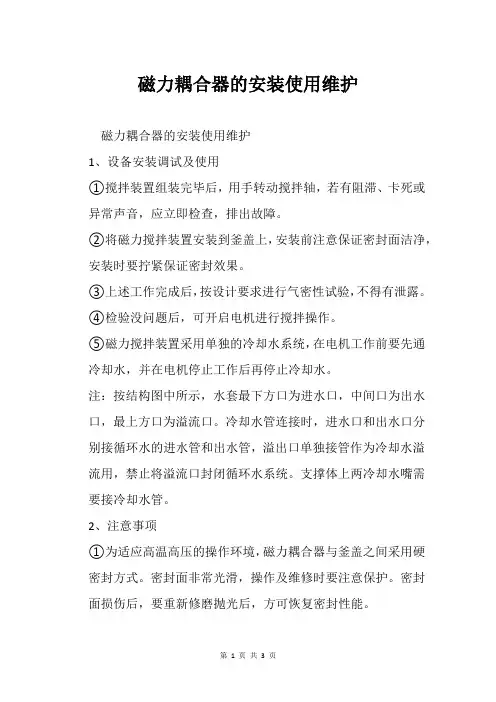

磁力耦合器的安装使用维护磁力耦合器的安装使用维护1、设备安装调试及使用①搅拌装置组装完毕后，用手转动搅拌轴，若有阻滞、卡死或异常声音，应立即检查，排出故障。
②将磁力搅拌装置安装到釜盖上，安装前注意保证密封面洁净，安装时要拧紧保证密封效果。
③上述工作完成后，按设计要求进行气密性试验，不得有泄露。
④检验没问题后，可开启电机进行搅拌操作。
⑤磁力搅拌装置采用单独的冷却水系统，在电机工作前要先通冷却水，并在电机停止工作后再停止冷却水。
注：按结构图中所示，水套最下方口为进水口，中间口为出水口，最上方口为溢流口。
冷却水管连接时，进水口和出水口分别接循环水的进水管和出水管，溢出口单独接管作为冷却水溢流用，禁止将溢流口封闭循环水系统。
支撑体上两冷却水嘴需要接冷却水管。
2、注意事项①为适应高温高压的操作环境，磁力耦合器与釜盖之间采用硬密封方式。
密封面非常光滑，操作及维修时要注意保护。
密封面损伤后，要重新修磨抛光后，方可恢复密封性能。
②设备长期运行后，若出现搅拌摩擦声音，说明是内部轴承易磨损，需马上跟换。
③若磁力搅拌装置与釜盖间出现泄漏状况，说明装置与釜盖间未拧紧，需用力紧死。
④若冷却水套出现漏水状况，说明水套内密封的密封垫圈出现老化，需及时更换。
⑤当磁力搅拌装置工作过载时，搅拌器卡主不转，而电机正常运转，会发出咔咔的噪音，此时须立即停车检查，不得继续运转。
⑥磁力搅拌装置的拆卸维修，要选择在洁净卫生场所，尽量避免铁磁性材料等杂质吸附在内外磁钢转子上。
注意不得碰伤封盖和轴承座，影响承压强度。
3、磁力搅拌装置的拆卸维修注意：拆卸前，应排净釜内物料并泄压。
若反应介质有易燃易爆及有毒情况，应先清洗干净再进行拆卸。
①首先将顶部电机和减速机卸下，再将上部轴承压盖打开，可更换上部轴承。
② 取下下部轴承压盖，可更换下部轴承。
③搅拌轴磨损严重的需要重新加工，其配合表面必须光滑。
④更换上新的轴承，手动盘车应运转自如，不得有阻滞卡死现象。
YOTGCD系列调速型液⼒偶合器使⽤说明书D+H系列电动执⾏机构调试说明天津市鲁克⾃动化仪表阀门有限公司天津市鲁克⾃动化仪表阀门有限公司D+H电动执⾏机构D+H系列电动执⾏机构⼀．概述：智能型电动执⾏机构采⽤先进的MPU进⾏智能控制，实时数字显⽰被控阀门位置，提供现场⾮侵⼊式操作。
技术性能：1．输⼊信号4~20mA或两组⽆源⼲接点信号2．基本误差：1% 回差：1% 阻尼：0次3．上下限位，死区，过⼒矩，可以连续调节4．电源电压：220V 50Hz5．⼯作环境：温度：-25~70 ，湿度：<95%6．防护等级：IP677．参数显⽰：LED（数码管显⽰）⼆．主要功能及特点：天津市鲁克⾃动化仪表阀门有限公司D+H电动执⾏机构1．现场⾮侵⼊操作：⼿持式设定器采⽤先进的红外遥感技术，在⽆需打开执⾏机构箱盖的情况下，通过显⽰窗⼝就可以进⾏⼈机对话，包括改变执⾏机构的运⾏状态，控制阀门位置及执⾏机构各种组态参数的设定。
2. LED数码管显⽰：选⽤⾼亮度LED，实时显⽰执⾏机构所控制阀门的当前位置及运⾏状态。
3. 操作灵活⽅便：为适应不同⽤户对输⼊信号的要求，该执⾏机构可识别4~20mA DC电流信号和开关量信号，⽽且两种信号的切换⽆需更改硬件。
对执⾏机构正反运⾏模式的修改、零位、满位的设定、死区及制动效果，调整只需经过简单的参数设定便可完成，4.故障的智能处理及综合报警：先进MPU的应⽤真正实现了执⾏机构对故障（断信号、超限等）的智能处理，并提供综合故障报警的接点信号。
三．⾯板说明：四．外形尺⼨：天津市鲁克⾃动化仪表阀门有限公司D+H电动执⾏机构五.使⽤⽅法：1．⾃动控制通电开机后系统⾃动进⼊⾃动控制状态，执⾏机构根据外部给定的电流信号的⼤⼩⾃动控制执⾏机构的动作。
当给定信号增⼤时执⾏机构执⾏开状态，反馈信号随着增⼤，当反馈信号与给定信号相等时停⽌动作；当给定信号减少时执⾏机构执⾏关状态，反馈信号随着减⼩，当反馈信号与给定信号相等时停⽌动作。
耦合器一、耦合器原理耦合器是一种从射频通路中通过耦合将一部分信号取出的无源器件，是带有不同耦合衰减量值的分路器。
它是一类能使传输中光信号在特殊结构的耦合区发生耦合，并进行再分配的器件。
它能将信号不均匀的分成2份（称为主干和耦合端，也称为直通端和耦合端）耦合器的型号较多，比如有5dB、7dB、10dB、15dB、20dB、25dB、30dB、40dB等。
从结构上一般分为微带耦合器和腔体耦合器两种。
腔体耦合器内部是两条金属杆组成一级耦合；微带耦合器内部时两条微带线组成的一个类似于多级耦合的网络。
二、耦合器用途多用于无线基站中，对信号进行隔离和对规定流向的微波信号进行取样。
也作为分布系统延伸链路中接至覆盖天线输出节点的连接器件，该类器件的耦合度量值是由耦合口接至天线辐射输出的额定覆盖功率电平所决定的。
互调抑制≤-120 dBc（+43dBm*2）单系统总功率36dBm以下功率容量均值功率≥200W单系统总功率36dBm及以上≥200W单系统总功率36dBm以下工作温度-50℃—70℃四、耦合器主要性能指标检测端口1、3：可测插损、隔离度、带内波动、驻波比端口2、3：可测耦合度端口1：反射互调1、耦合度检测（1）设置网分的中频带宽为1KHz，POWER为0dBm，对仪表进行双端口校准。
（2）按图连接测试系统，在耦合器的输出端口接匹配负载。
（3）设置网分的工作频段为800—2500MHz，显示参数为S21（4）读取S21曲线上的最小值与最大值。
用最小值的绝对值减去耦合度设计值，再用最大值的绝对值减去耦合度设计值，比较两个差值的绝对值，取最大的一个值即为耦合度。
2、插损及带内波动（1）设置网分的中频带宽为1KHz，POWER为0dBm，对仪表进行双端口校准。
（2）按图连接测试系统，在耦合器的耦合端口接匹配负载。
（3）设置网分的工作频段为800—2500MHz，显示参数为S21（4）读取S21曲线上的最小值。

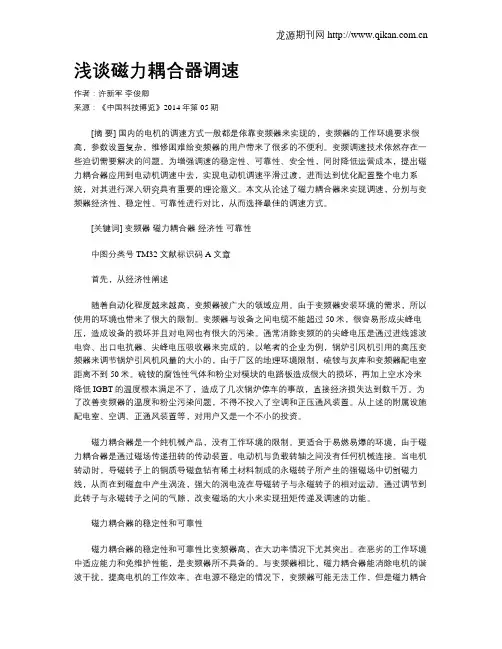

浅谈磁力耦合器调速作者：许新军李俊卿来源：《中国科技博览》2014年第05期[摘要] 国内的电机的调速方式一般都是依靠变频器来实现的，变频器的工作环境要求很高，参数设置复杂，维修困难给变频器的用户带来了很多的不便利。
变频调速技术依然存在一些迫切需要解决的问题。
为增强调速的稳定性、可靠性、安全性，同时降低运营成本，提出磁力耦合器应用到电动机调速中去，实现电动机调速平滑过渡，进而达到优化配置整个电力系统，对其进行深入研究具有重要的理论意义。
本文从论述了磁力耦合器来实现调速，分别与变频器经济性、稳定性、可靠性进行对比，从而选择最佳的调速方式。
[关键词] 变频器磁力耦合器经济性可靠性中图分类号TM32 文献标识码A 文章首先，从经济性阐述随着自动化程度越来越高，变频器被广大的领域应用。
由于变频器安装环境的需求，所以使用的环境也带来了很大的限制。
变频器与设备之间电缆不能超过50米，很容易形成尖峰电压，造成设备的损坏并且对电网也有很大的污染。
通常消除变频的的尖峰电压是通过进线滤波电容、出口电抗器、尖峰电压吸收器来完成的。
以笔者的企业为例，锅炉引风机引用的高压变频器来调节锅炉引风机风量的大小的，由于厂区的地理环境限制，硫铵与灰库和变频器配电室距离不到50米。
硫铵的腐蚀性气体和粉尘对模块的电路板造成很大的损坏，再加上空水冷来降低IGBT的温度根本满足不了，造成了几次锅炉停车的事故，直接经济损失达到数千万。
为了改善变频器的温度和粉尘污染问题，不得不投入了空调和正压通风装置。
从上述的附属设施配电室、空调、正通风装置等，对用户又是一个不小的投资。
磁力耦合器是一个纯机械产品，没有工作环境的限制。
更适合于易燃易爆的环境，由于磁力耦合器是通过磁场传递扭转的传动装置。
电动机与负载转轴之间没有任何机械连接。
当电机转动时，导磁转子上的铜质导磁盘钻有稀土材料制成的永磁转子所产生的强磁场中切割磁力线，从而在到磁盘中产生涡流，强大的涡电流在导磁转子与永磁转子的相对运动。

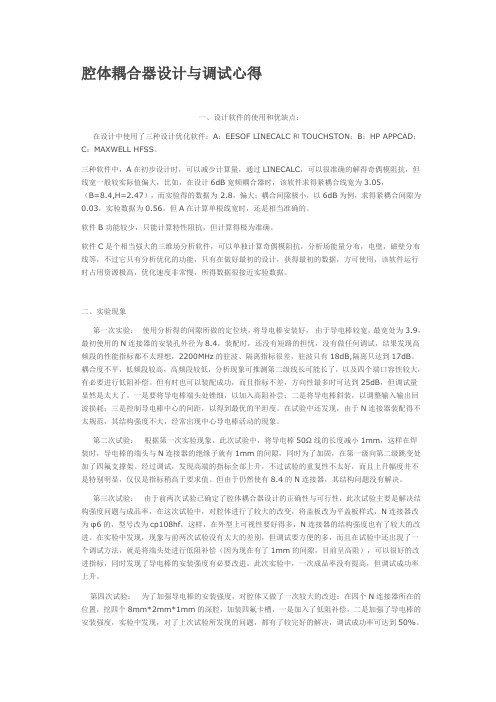

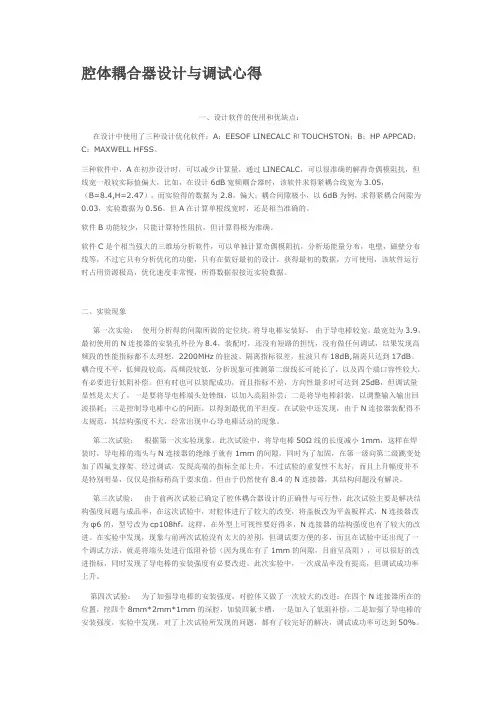

腔体耦合器设计与调试心得
一、设计软件的使用和优缺点：
在设计中使用了三种设计优化软件：A：EESOF LINECALC和TOUCHSTON；B：HP APPCAD；C：MAXWELL HFSS。
三种软件中，A在初步设计时，可以减少计算量，通过LINECALC，可以很准确的解得奇偶模阻抗，但线宽一般较实际值偏大，比如，在设计6dB宽频耦合器时，该软件求得紧耦合线宽为3.05，
（B=8.4,H=2.47），而实验得的数据为 2.8，偏大；耦合间隙极小，以6dB为例，求得紧耦合间隙为0.03，实验数据为0.56。
但A在计算单根线宽时，还是相当准确的。
软件B功能较少，只能计算特性阻抗，但计算得极为准确。
软件C是个相当强大的三维场分析软件，可以单独计算奇偶模阻抗，分析场能量分布，电壁，磁壁分布线等，不过它只有分析优化的功能，只有在做好最初的设计，获得最初的数据，方可使用，该软件运行时占用资源极高，优化速度非常慢，所得数据很接近实验数据。
二、实验现象
第一次实验：使用分析得的间隙所做的定位块，将导电棒安装好，由于导电棒较宽，最宽处为3.9，最初使用的N连接器的安装孔外径为8.4，装配时，还没有短路的担忧，没有做任何调试，结果发现高频段的性能指标都不太理想，2200MHz的驻波、隔离指标很差，驻波只有18dB,隔离只达到17dB。
耦合度不平，低频段较高，高频段较低，分析现象可推测第二级线长可能长了，以及四个端口容性较大，有必要进行低阻补偿。
但有时也可以装配成功，而且指标不差，方向性最多时可达到25dB，但调试量显然是太大了。
一是要将导电棒端头处锉细，以加入高阻补尝；二是将导电棒斜装，以调整输入输出回波损耗；三是控制导电棒中心的间距，以得到最优的平坦度。
在试验中还发现，由于N连接器装配得不太规范，其结构强度不大，经常出现中心导电棒活动的现象。
第二次试验：根据第一次实验现象，此次试验中，将导电棒50Ω线的长度减小1mm，这样在焊装时，导电棒的端头与N连接器的绝缘子就有1mm的间隙，同时为了加固，在第一级向第二级跳变处加了四氟支撑架。
经过调试，发现高端的指标全部上升，不过试验的重复性不太好，而且上升幅度并不是特别明显，仅仅是指标稍高于要求值。
但由于仍然使有8.4的N连接器，其结构问题没有解决。
第三次试验：由于前两次试验已确定了腔体耦合器设计的正确性与可行性，此次试验主要是解决结构强度问题与成品率，在这次试验中，对腔体进行了较大的改变，将盖板改为平盖板样式，N连接器改为φ6的，型号改为cp108hf，这样，在外型上可视性要好得多，N连接器的结构强度也有了较大的改进。
在实验中发现，现象与前两次试验没有太大的差别，但调试要方便的多，而且在试验中还出现了一个调试方法，就是将端头处进行低阻补偿（因为现在有了1mm的间隙，目前呈高阻），可以很好的改进指标，同时发现了导电棒的安装强度有必要改进。
此次实验中，一次成品率没有提高，但调试成功率上升。
第四次试验：为了加强导电棒的安装强度，对腔体又做了一次较大的改进：在四个N连接器所在的位置，挖四个8mm*2mm*1mm的深腔，加装四氟卡槽，一是加入了低阻补偿，二是加强了导电棒的安装强度，实验中发现，对了上次试验所发现的问题，都有了较完好的解决，调试成功率可达到50%。
第五次试验：这次试验目的在于减少调试量，大幅提高一次成品率与调试成品率，实验中，在其他两个地方也加入了四氟支撑架，位置在第一级的1/3处与第二级2/3处，结果发现，输入输出端口的回波损耗下将不是很多，即时如此，其指标仍远远高于要求值；同时方向性上升较多，最高可达到27dB，一般也有21dB。
耦合度变化不是很大，其平坦度仍在要求范围内。
但同样的，其仍然存在一个重复性的问题，但不是太大，较之以前的实验，其成品率已达到70%，优良率达到20%，再次调试后的成品率达到90%，一般三次调试后成品率达到100%。
同时也发现，并不是所有的腔体耦合器都要加这么多的支撑架，有时，只要加入四个就行了，如图所示，有时，加入A组的支撑架，反而会减小高端方向性，所以，一般建议只装四个支撑架。
至此，实验基本上结束，接下来是做生产型工艺控制问题。
三、生产工艺
经过了多次反复实验，对工艺有了较好的认识。
第一问题，耦合间隙的控制。
与一般的介质板线耦合器不同的是，空气腔体耦合器没有成型的电路板，这样，耦合间隙只有人为的控制，为此，定做了不同型号的不同定位块，以解决定位问题，但是由于导电棒铜材质软，在安装过程中，常会发生弯曲，这就会导致耦合平坦度下降，输入输出回波损耗恶化；而且不同工人装配力度不一样，同一个定位块，有的工人能很好的控制其松紧，有的工人控制得过松，有的则过紧，这就直接导致了成品率的不同，第二个问题是，焊接方面的问题，在试验中发现，腔体耦合器对端头的焊接也有一定的要求：由于导电棒四个端头是切好焊接口的，在焊接时，如不将焊接口用焊锡全部补满，会直接导致各处端口的回波损耗，而且相差值较大，最高达到8dB。
第三个问题是，耦合导电棒安装方向，虽说耦合器本身是个互易的网络结构，但实验中仍发现其还是选向，从多次的实验中发现，将紧耦合区接匹配负载时的方向性指标要较松耦合区接负载时好得多，但回波损耗正好相反。
第四个问题是，四氟支撑架位置的问题。
我们在示意图中可以看到，一个腔体耦合器最多需要6个四氟支撑架，上下各三个，两两一组，共三组，其中A组是位于松耦合区，B组是在中央跳变点处，C组是在紧耦合区，其中B，C两组作用较大，A组有时作用很小，甚至的反作用，所以一般建议使用两组四只。
其中C组的位置不很固定，有时，必须在调试中解决。
这也是导致成品率低与调试量大的原因。
现在针对上述四个问题进行解决。
问题一，解决方案：加长定位块的长度，在安装时，不能用力过大，导致导电棒弯曲，定位块不能卡得太紧，以紧密合缝，取下不费力为准，导电棒不可弯曲，不可歪斜。
安装工序：1、先固定弯棒，然后加入定位块；2、加入直棒，挤压直棒与弯棒中心以和定位块紧密结合，（可以考虑使用钳子），固定直棒，用焊锡填满缺口；3将弯棒缺口填满。
问题二，解决方案：将缺口补满，不能有一点凹口。
问题三，解决方案：将紧耦合区焊在负载那一方。
问题四，解决方案：A组支撑架不加，B组位置变，C组可先放于图示位置。
但不管如何加工，工人都不可能很好的撑握定位精度的一致性，所以调试量还是有的，但会减少很多。
四、调试方法
不管哪一项指标不满足，在调试过程中，都要检查以下几个方面：
1、导电棒有无装变型，有无装斜；
2、端口缺口处有无用焊锡填满；
3、端头处有无加装四个卡槽；
4、中间跳变点处有无加装2.1mm支撑架，紧耦合区图示位置有无加装支撑架；
5、N连接器、负载有无安装紧固，接触是否良好。
6、导电棒端头是否紧紧放在四氟卡槽内，端头与腔体内壁的间隙是否是1mm±0.2mm。
如果上述安装不对，请将其改对后再调试。
指标可能不满足项：
1、1700~2200输入（输出）回波损耗差；
2、输入、输出回波损耗差别大，比如输出可能是好的，但输入却是坏的；
3、1700~1900耦合回波损耗差；
4、1900~2200耦合回波损耗差；
5、耦合度大；
6、耦合度小；
7、1700方向性差；
8、2200方向性差；
调试方法：
1、将端头的缺口用焊锡填满；
2、导电棒变形，弯曲，装斜了，要将其纠正过来；
3、4、调节C组支撑架的位置，如果还是不能解决，将A组的支撑架加上；
5、6、调节耦合间隙；
7、8、方式同3、4，3、4、7、8指标会冲突，寻找都能满足的调试点；
五、关于6dB耦合器
6dB耦合器使用的腔体跳变的方法，其调试方法，安装方法与其他几种相同，只是C 组的定位块是3.1mm的，间隙更小，安装时，控制更难，调试量更大。
