钢结构工程构造图及代号

钢结构中符‎号的含义GJ 钢架GL 钢架梁或G‎J L 钢架梁GZ 钢架柱或G‎J Z 钢架柱XG 系杆SC 水平支撑YC 隅撑ZC 柱间支撑LT 檩条TL 托梁QL 墙梁GLT 刚性檩条WLT 屋脊檩条GXG 刚性系杆YXB 压型金属板‎SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板YG：压杆或是圆‎管（从材料表中‎分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉‎条GXL斜拉‎条GJ30-1 跨度为30‎m的门式刚‎架，编号为1号‎1。

算量最基本‎的就是看图‎纸，土建的人都‎烦钢构图纸‎的太乱，其实我也有‎这种看法，因为平法并‎没有用在其‎上面，图样还保留‎了一前土建‎制图的原则‎，所以做为老‎人看比较习‎惯（101图集‎出之前的人‎），后来像我这‎样人看钢结‎构图纸真的‎看不习惯，不过没有办‎法，还是要习惯‎的，我们知道麻‎烦，但任何事情‎都有规律的‎，钢结构的详‎图结点相当‎的多，但这些变化‎真的在算的‎时候影响相‎当的小，重要是大的‎方向把握好‎，钢结构的结‎点图也是相‎当科学的，都和科学受‎力相对应。

有许多是重‎复或对称等‎。

认真的看都‎会看出来。

对于图纸的‎特点，我会在下面‎讲2。

算重量，因为钢结构‎的算量基本‎上全是按吨‎计（板按M2）。

钢材+钢材就是钢‎结构。

而钢材多指‎型钢，对于型钢的‎分类算量的‎方法，我也会一一‎列出。

并做出讲解‎。

3。

统计汇总，哈哈，此类应该是‎不难的，以清单为基‎本，分类汇总而‎以了。

识图问路1。

我对钢结构‎的认识，应该比大家‎深一些，因为我毕业‎的时候就进‎了一家钢结‎构公司，工作不到两‎个月，经常的工作‎就是画一个‎图纸的钢构‎件，把这个钢构‎件看明白了‎，画出来，他们叫钢结‎构深化设计‎（细化方案）做加工所用‎，说白了，一张钢板怎‎么加工这样‎的东东的。

我讲的图识‎别，其它就是0‎3G102‎上面的东东‎，大家有机会‎可以去下载‎看一下。

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

构件代号土建类:1、柱KZ—框架柱KZZ - -框支柱XZ芯柱LZ——梁上柱QZ剪力墙柱AZ暗柱2、剪力墙(1)墙柱Y DZ- -约束边缘端柱YAZ —约束边缘暗柱YYZ ——约束边缘翼墙柱Y JZ—约束边缘转角墙柱GDZ- 构造边缘端柱GAZ —-构造边缘暗柱GYZ ——构造边缘翼墙柱GJZ —构造边缘转角柱AZ——非边缘端柱FBZ —扶壁柱(2)墙身Q――剪力墙墙身(3)墙梁LL ――连梁(无交叉暗撑、钢筋)LL(JA)――连梁(有交叉暗撑)LL(JG)――连梁(有交叉钢筋)框架柱或框支柱的 根部标咼系指基础顶面标咼；芯柱的根部标高系指根据结构实际需要而定的起始位置标高 梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时其根部 标咼为墙顶面标咼；当柱与剪力墙重叠一层时其根部标咼围墙顶面往 下一层的结构层楼面标高AL ——暗梁 BKL ——边框梁 (4)墙洞 JD ——矩形洞口 3、梁KL — -楼层框架梁 KZL - -框支梁 XL — -悬挑梁 ZKL - -一折梁YD ――圆形洞口WKL ――屋面框架梁 L ――非框架梁 JZL ――井字梁b*h、当连梁无斜向交叉暗撑时，注写：墙梁编号、墙梁截面尺寸墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。

325应注写以下内容：墙梁编号、墙梁所在楼层号、墙梁顶面标高高差，系指相对墙梁墙梁所在结构层楼面标高的高差值，高于者为正值，低于则为负值，无高差时不注；墙梁截面尺寸b*h，上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】，注写一根暗撑的全部纵筋，并标注X2表明有两根暗撑相互交叉，以及箍筋的具体数值(用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距)。

暗撑截面尺寸按构造确定，并按标准构造详图施工，设计不注。

钢构类：GJ ―-钢架YC —-一隅撑―GJZ —钢架柱T——拉条GJL —刚架梁CG —撑杆TL ――-托梁HJ —桁架LT—檩条FHB —复合板—QL—墙梁GTG - 檐沟GLT - -刚性檩条DJ —-地脚螺栓WLT - -—屋脊檩条SC ——水平支撑ZC —柱间支撑GXG - 刚性系杆YXB - 压型金属板SQZ - 山墙柱XT -- -斜拉条MZ —门边柱ML —门上梁GJ30 —1”：跨度为30m的门式钢架，编号为1号。

钢结构常用的一些符号 GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱 XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管QCG：墙撑管 GZL直拉条 GXL斜拉条序号代号名称 1 B板 2 WB屋面板 3 KB空心板 4 CB槽形板 5 ZB折板 6 MB密肋板 7 TB楼梯板 8 GB盖板或沟盖板 9 YB挡雨板或檐口板 10 DB吊车安全走道板 11 QB墙板 12 TGB天沟板 13 L梁 14 WL屋面梁 15 DL吊车梁 16 QL圈梁 17 GL过梁 18 LL连系梁 19 JL 基础梁 20 TL楼梯梁 21 LT檩条 22 WJ屋架 23 TJ托架 24 CJ天窗架 25 KJ框架26 GJ钢架 27 ZJ支架 28 Z柱 29 J基础 30 SJ设备基础 31 ZH 桩 32 ZC柱间支撑33 CC垂直支撑 34 SC水平支撑 35 T梯 36 YP雨蓬 37 YT阳台 38 LD梁垫 39 M预埋件 40 TD天窗端壁 41 W钢筋网 42 G钢筋骨架1、GJ：刚架、又称钢架剖面图2、GL：钢梁3、CL：次梁4、SC：水平支撑、又称刚性支撑和剪刀支撑5、XG：水平系统、梁（柱）间系杆6、ZC：柱间支撑7、PL：钢板、PL2也就是代表2mm厚钢板8、TL：托梁、刚性托梁9、LT：檩条/ GLT 刚性檩条10、PIP：管材11、GTG：檐沟（天沟）水沟12、LaT：C型钢拉条、檩条间圆钢拉条13、门窗符号的含义14、DK1512表示洞口宽度1500毫米，高度1200毫米15、MK1927表示门口宽度1900毫米，高度2700毫米16、MZ 门边柱17、ML 门上梁18、GM：彩钢门19、GMF：钢木门、钢门YC代表檩条与梁柱间的隅撑。

钢结构常用构件代号及相关知识编著：李良雨编制日期：二〇一九年一月钢结构工程常用构件代号及相关知识钢结构相关知识■钢结构有哪些类型？钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。

结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

按不同分类标准分类如下：一、钢结构按用途包括四个类型：高耸钢结构、板壳钢结构、工业厂房钢结构、轻型钢结构。

二、按照应用领域的不同，钢结构可以分为设备钢结构、建筑重钢结构、建筑轻钢结构、桥梁钢结构、空间钢结构等五大类。

■钢结构工程需要用到哪些材料？钢结构工程需要用到的材料很多，普通钢材几乎都会用到。

根据设计要求不同，所用材料也不尽相同。

一般的钢结构工程所使用的材料大致包括以下几个方面：1、钢结构工程首先要在基础上进行预埋，预埋件分为预埋钢板和预埋螺栓两种，预埋螺栓也就是地脚螺栓，地脚螺栓使用的是Q235B的圆钢，根据设计要求其直径有大有小。

2、钢柱、钢梁、柱底板、钢梁连接板、柱梁连接板等等，这些部件均使用钢板加工而成，它的材质要根据设计要求来定。

3、次钢构，抗剪键（柱底）、檩条（墙面、屋顶）、女儿柱（墙面）、雨棚（墙面）、天沟（墙面、屋顶）、彩钢瓦（墙面、屋顶）等等。

4、作为支撑用的材料：圆钢、钢管、焊管、套管、角钢等等。

5、作为构件连接的材料：普通螺栓、高强螺栓、花篮螺栓等。

6、屋面墙面围护使用压型板、夹芯板等，彩板配件包边包角及门窗之类。

7、防腐材料：环氧富锌底漆、聚氨酯调和面漆、稀释剂、镀锌自喷漆等。

8、防火涂料：分为厚型防火涂料、薄型防火涂料、超薄型防火涂料。

9、密封材料：发泡剂、密封胶等10、辅助材料：压型钢板支架、铆钉、自攻钉等。

■普通钢材的材质有哪些种类？钢是钢材含碳量在0.04%-2.3%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过1.7%。

GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁T拉条 CG撑杆 HJ桁架 FHB复合板YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

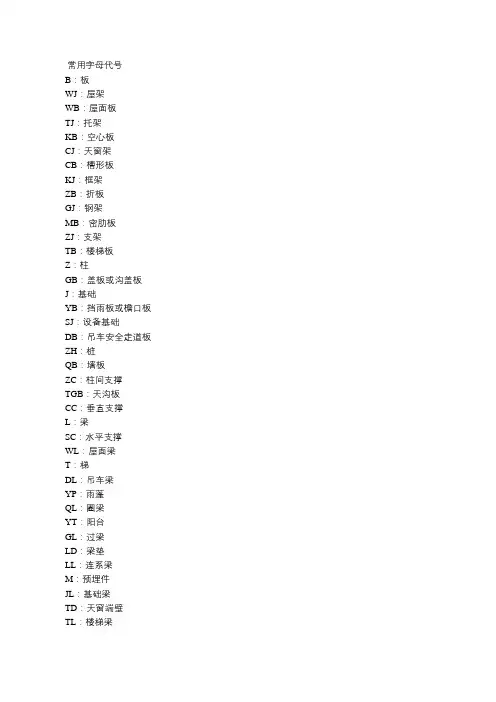

常用字母代号B：板WJ：屋架WB：屋面板TJ：托架KB：空心板CJ：天窗架CB：槽形板KJ：框架ZB：折板GJ：钢架MB：密肋板ZJ：支架TB：楼梯板Z：柱GB：盖板或沟盖板J：基础YB：挡雨板或檐口板SJ：设备基础DB：吊车安全走道板ZH：桩QB：墙板ZC：柱间支撑TGB：天沟板CC：垂直支撑L：梁SC：水平支撑WL：屋面梁T：梯DL：吊车梁YP：雨蓬QL：圈梁YT：阳台GL：过梁LD：梁垫LL：连系梁M：预埋件JL：基础梁TD：天窗端壁TL：楼梯梁W：钢筋网LT：檩条G：钢筋骨架L：角钢GLT：刚性檩条GZ：钢柱WLT：屋脊檩条QT：球墨铸铁SC：水平支撑SC：铸钢ZC：柱间支撑SCS：不锈钢铸件GJ：刚架GJZ：刚架柱GXG：刚性系杆GJL：刚架梁YXB：压型金属板TL：托梁SQZ：山墙柱LT：檩条XT：斜拉条QL：墙梁MZ：门边柱YC：隅撑ML：门上梁T：拉条CG：撑杆HJ：桁架FHB：复合板XG：系杆LG：拉管QCG：墙撑管QLG：墙拉管GXL：斜拉条GZL：直拉条YG：压杆或是圆管（从材料表中分别）GJ30-1：跨度为30m的门式刚架，编号为1号项目编码项目名称单位所包含计算构件010417001螺栓t螺栓与螺母、垫片重量合计010601001钢屋架t(樘)钢架结构指的是整个钢架（柱、梁组合）、排架结构指钢屋架、钢屋架相接型钢类配件010601002钢网架t（樘）钢丝网片及配件010602001钢托架t托架及配件010602002钢桁架t桁架各杆件及相接型钢配件010603001实腹柱t单柱及相接型钢类配件010603002空腹柱t同上010603003钢管柱t同上010604001钢梁t同上010604002钢吊车梁t吊车梁、连接板及相接型钢类配件010605001压型钢板楼板m2屋面板010605002压型钢板墙板m2图示面积，不包括包边010606001钢支撑t支撑ZC、斜撑SC、隅撑YC010606002钢檩条t檩条LT、墙檩条QL、拉条L010606003钢天窗架t天窗架及型钢类配件010606004钢挡风架t挡风架及型钢类配件010606005钢墙架t010606006钢平台t010606007钢走道t钢走道板、栏杆扶手、支架及其它型钢类配件010606008钢梯t踏步板、底梁、平台板、护笼等其它型钢类配件010606009钢栏杆t栏杆及型钢类构件010606010钢漏斗t010606011钢支架t010606012零星钢构件t其它小型分离式型钢构件。

钢结构字母的代号，你了解多少？来源：网络如有侵权联系删除L 角钢GLT 刚性檩条GZ 钢柱WLT 屋脊檩条QT 球墨铸铁SC 水平支撑SC 铸钢ZC 柱间支撑SCS 不锈钢铸件GJ 刚架GJZ 刚架柱GXG 刚性系杆GJL 刚架梁YXB 压型金属板TL 托梁SQZ 山墙柱LT 檩条XT 斜拉条QL 墙梁MZ 门边柱YC 隅撑ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板XG 系杆LG 拉管QCG 墙撑管QLG 墙拉管GXL 斜拉条GZL 直拉条YG 压杆或是圆管（从材料表中分别）GJ30-1 跨度为30m的门式刚架，编号为1号1、算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

2、算重量，因为钢结构的算量基本上全是按吨计（板按㎡）。

钢材+钢材就是钢结构。

钢板的重量如公式:A*B*t*7.85/1000000000AB为钢板的长宽,t为钢板的厚度公式说明：全是毫米(因为图上的尺寸),但得的重量都是按吨3、统计汇总，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构1、钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2、钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。

1板B2屋面板WB3空心板KB将板的横截面做成空心的称为空心板4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10吊车安全走道板DB11墙板QB12天沟板TGB13梁114屋面梁W1钢筋碎梁：在现代建筑中占有很大席位，一般有矩形梁、T形梁、薄腹梁、屋架；矩形梁和T形梁适于现浇钢筋硅结构，薄腹梁和屋架均由现场预制或由预制厂家预制，采用机械进行吊装；钢筋碎梁又有预应力和非预应力之分。

钢架梁：钢架结构在厂房和大跨度建筑结构中比较常见，由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。

15吊车梁D116单轨吊DD117轨道连接DG118车挡CD钢筋砖过梁（一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用）钢筋（混凝土）碎过梁（宽度同墙厚，高度及配筋根据结构计算确定）钢过卷木过梁等22基础梁J123楼梯梁T124框架梁K1（指两端与框架柱（KZ）相连的梁，或者两端与翦力墙相诲伸跨高比不 -----------小于5的梁）25框支梁KZ1因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。

当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。

26屋面框架梁WK127楝条1T28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ1.当混凝土墙（柱）分隔的直段长度，120（或IOO）厚墙超过3.6m,180（或190）厚墙超过5m时，在该区间加混凝土构造柱分隔；2.120（或Ioo）厚墙当墙高大于3米时，开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；3.180（或190）厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫1D49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54暗柱AZ。

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

.
精选word CG 一般为撑杆
XG 一般为系杆
YC 一般为隅撑
LT 一般为檩条 SC 水平支撑 CC 垂直支撑 XL 一般为系条或（斜）拉条，也可能为箱梁或斜梁/（钢混中为斜梁，悬梁）
W-GSC-1 即屋面水平支撑（钢）
编号是1
GHJ 钢桁架
TZ 梯柱
GTL 钢梯梁
TL 梯梁
GL 钢梁（钢混中为过梁） GKZ 钢框架柱 GXL 多种解释：钢箱梁 钢悬梁 钢（斜）拉条 等等 ZC 柱间支撑
总之， G()L 表示钢（）梁 括号内为修饰 如 GQL 钢墙梁 GKL 钢框架梁 GCL 钢次梁
G()Z 表示钢（）柱
GHJ-----HJ 为桁架的意思 G 不一定是钢 视具体情况 如 WHJ 外伸桁架 （W 此处并不是屋面的意思） DHJ 带状桁架
其余的表示方法见《常用构件代号》
每个设计院都有自己的表示方法，但是内容都大同小异，一般情况同上。

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG:压杆或是圆管（从材料表中分别）XG:系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30—1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸,土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人）,后来像我这样人看钢结构图纸真的看不习惯,不过没有办法,还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小,重要是大的方向把握好，钢结构的结点图也是相当科学的,都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构.而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出.并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司,工作不到两个月，经常的工作就是画一个图纸的钢构件,把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案)做加工所用，说白了，一张钢板怎么加工这样的东东的.我讲的图识别，其它就是03G102上面的东东,大家有机会可以去下载看一下。

闲言碎语不多讲,说说吧，钢结构图应该怎么看不头痛.把握好看图不难的原则,其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方,拿出来与原图一对就明白了，是什么柱,是什么梁就明白了许多.一。

L代表角钢`GZ代表钢柱QT-球墨铸铁SC－铸钢SCS-不锈钢铸件GJ 刚架GJZ 刚架柱GJL 刚架梁TL 托梁LT 檩条QL 墙梁GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GJ 刚架GJZ 刚架柱GJL 刚架梁TL 托梁LT 檩条QL 墙梁GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

构件代号土建类：1、柱KZ-—框架柱KZZ--框支柱XZ-—芯柱LZ—-梁上柱QZ-—剪力墙柱AZ——暗柱2、剪力墙（1）墙柱YDZ—-约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角墙柱GDZ--构造边缘端柱GAZ—-构造边缘暗柱GYZ-—构造边缘翼墙柱GJZ—-构造边缘转角柱AZ——非边缘端柱FBZ——扶壁柱（2）墙身Q——剪力墙墙身（3）墙梁LL—-连梁（无交叉暗撑、钢筋）LL（JA)-—连梁（有交叉暗撑）LL（JG)-—连梁（有交叉钢筋）AL——暗梁BKL—-边框梁（4）墙洞JD——矩形洞口YD--圆形洞口3、梁KL——楼层框架梁WKL-—屋面框架梁KZL——框支梁L--非框架梁XL——悬挑梁JZL——井字梁ZKL—-折梁框架柱或框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时其根部标高为墙顶面标高；当柱与剪力墙重叠一层时其根部标高围墙顶面往下一层的结构层楼面标高当连梁无斜向交叉暗撑时,注写：墙梁编号、墙梁截面尺寸b*h、墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。

3。

2.5应注写以下内容:墙梁编号、墙梁所在楼层号、墙梁顶面标高高差，系指相对墙梁墙梁所在结构层楼面标高的高差值，高于者为正值，低于则为负值，无高差时不注;墙梁截面尺寸b*h，上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL（JC)XX且连梁截面宽度不小于400】，注写一根暗撑的全部纵筋，并标注X2表明有两根暗撑相互交叉，以及箍筋的具体数值（用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距）.暗撑截面尺寸按构造确定，并按标准构造详图施工，设计不注。

钢构类：GJ——钢架YC——隅撑GJZ——钢架柱T——拉条GJL——刚架梁CG——撑杆TL——托梁HJ-—桁架LT--檩条FHB——复合板QL——墙梁GTG——檐沟GLT——刚性檩条DJ--地脚螺栓WLT——屋脊檩条SC—-水平支撑ZC——柱间支撑GXG—-刚性系杆YXB—-压型金属板SQZ——山墙柱XT—-斜拉条MZ—-门边柱ML-—门上梁“GJ30—1”：跨度为30m的门式钢架，编号为1号。

钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义来源：郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。

《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。

钢构造中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。

W-GSC-1 即屋面水平支撑(钢)编号是1. 在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼构造的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。

GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。

GXG:刚性系杆总之：1、G〔〕L，第一个G表示材料，为钢；最后一个L，表示梁；中间若是有的话表示修饰性的。

如GKL表示钢框梁，GCL表示钢次梁等等。

2、G〔〕Z，表示钢柱，中间修饰的意义如上。

3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。

如WHJ：外伸桁架；DHJ：带状桁架等等。

4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢工字钢也称钢梁，是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6〞，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高一样的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。

经供需两边协议供给的热轧普通工字钢规格为12-55#。

工字钢普遍用于各类建筑构造、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。

H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、M、 N〞别离是英语“宽〞、“中〞、“窄〞 "的头一个字母“wide、middle、narrow〞；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。

钢结构中符号的含义GJ 钢架GL 钢架梁或GJL 钢架梁GZ 钢架柱或GJZ 钢架柱XG 系杆SC 水平支撑YC 隅撑ZC 柱间支撑LT 檩条TL 托梁QL 墙梁GLT 刚性檩条WLT 屋脊檩条GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1 跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

.-钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构字母代号大全摘要：1.钢结构字母代号的概述2.钢结构字母代号的分类3.钢结构字母代号的具体内容4.钢结构字母代号的应用正文：一、钢结构字母代号的概述钢结构字母代号大全主要收集和整理了在钢结构设计、制造和安装过程中常用的各类字母代号。

这些字母代号代表了不同的构件、材料、工艺等，有助于提高钢结构行业的沟通效率和规范性。

二、钢结构字母代号的分类钢结构字母代号主要分为以下几类：1.构件类型代号：如A、B、C 等代表不同的构件类型；2.材料代号：如Q、H、Z 等代表不同的钢材牌号；3.工艺代号：如F、G、H 等代表不同的加工工艺；4.形状代号：如I、U 等代表不同的截面形状；5.连接方式代号：如B、C、D 等代表不同的连接方式；6.其他代号：如S、N 等代表其他特殊要求或性能。

三、钢结构字母代号的具体内容以下是一些具体的钢结构字母代号及其含义：1.构件类型代号：- A：表示空腹构件；- B：表示实腹构件；- C：表示桁架结构；- D：表示板件结构；- E：表示壳体结构；- F：表示网架结构。

2.材料代号：- Q：表示碳素结构钢；- H：表示热轧钢；- Z：表示冷轧钢；- L：表示冷拔钢；- T：表示管材；- P：表示板材；- W：表示线材。

3.工艺代号：- F：表示冷加工；- G：表示热加工；- H：表示热处理；- J：表示焊接；- K：表示铆接；- L：表示螺栓连接；- M：表示粘结。

4.形状代号：- I：表示圆形截面；- U：表示槽形截面；- H：表示箱形截面；- T：表示管形截面；- V：表示锥形截面；- X：表示其他形状截面。

5.连接方式代号：- B：表示螺栓连接；- C：表示焊接连接；- D：表示铆接连接；- E：表示粘结连接；- F：表示销轴连接；- G：表示胀管连接；- H：表示螺钉连接。

四、钢结构字母代号的应用在钢结构设计、制造和安装过程中，钢结构字母代号大全为工程师、技术人员和施工人员提供了统一、简洁、明了的表达方式，有助于提高沟通效率和保证工程质量。
