盾构施工工艺流程及重大工艺简介[详细]

盾构法施工工艺流程盾构法是一种在地下进行隧道施工的工艺，具有高效、安全、环保等优点。

它适用于各种地质条件，并且可以减少对地上交通和城市建设的影响。

下面将会介绍一下盾构法的工艺流程。

首先，在施工前需要做好详细的工程准备工作。

这包括设计方案的制定、地质勘测、环境影响评价等。

根据勘测结果，确定隧道的进出口位置和线路走向，制定详细的施工方案。

接下来，进行现场的准备工作。

首先，需要进行土方开挖。

根据设计要求，采取合适的爆破与提土等方式，将地下土体开挖出来。

然后，进行地下水的处理。

盾构施工中，需要泥浆作为润滑剂，减少刀盘与土壤之间的摩擦。

因此，需要在施工现场建设好泥浆处理和循环系统。

然后，进行盾构机的拼装和调试。

盾构机由多个部件组成，需要现场进行安装和调试。

这包括刀盘、推进系统、管片安装系统等。

同时，还需要对控制系统进行调试，确保盾构机能够正常工作。

一切准备工作完成后，就可以开始盾构施工了。

首先，由盾构机的推进系统推进刀盘和螺旋输送机，开始挖掘隧道。

同时，通过喷射泥浆，保持土壤稳定，并将泥浆输送到地面进行处理。

盾构机的推进速度通常较慢，以确保施工的质量和安全。

隧道的挖掘完成后，需要进行管片的安装。

管片是一种混凝土预制构件，用来组成隧道的墙体和顶板。

管片通常由多个部分组成，需要在施工过程中逐个安装。

安装过程中，需要使用特殊的机械设备和吊装工具，确保管片的准确安装。

最后，完成施工后，还需要进行隧道的验收和检测。

对隧道的结构、环境和安全进行全面检查。

如果发现问题，及时进行修复和改进。

隧道验收合格后，可以进行通车和使用。

总的来说，盾构法的施工工艺流程包括工程准备、现场准备、盾构机拼装和调试、盾构施工、管片安装和隧道验收等步骤。

每个步骤都需要细致的计划和管理，确保施工的质量和进度。

通过合理的工艺流程，可以确保盾构施工的高效、安全、环保。

盾构顶管施工工艺盾构顶管施工工艺是一种先进的地下管道施工方法，适用于地铁、隧道、水利工程等各种地下工程项目。

下面将介绍盾构顶管施工工艺的相关内容。

一、盾构顶管施工流程1. 组织准备工作：施工前需要组织相关人员进行现场勘察和工程设计，并制定详细的施工方案，确定施工时程和资源需求。

2. 设备安装调试：安装盾构机和相关的设备，如推进液压系统、刀具系统等，并进行调试，确保设备正常运行。

3. 井下施工准备：挖掘竖井，井深一般为盾构管道的两倍，确保盾构机的安全进入和退出。

4. 环片安装：将钢筋混凝土环片预制好后，通过起重机械放入井下，然后用专门的工具将环片连接起来，形成管道。

5. 盾构机进场推进：盾构机通过井口进入施工现场，并在施工过程中不断推进。

6. 地层处理：由于不同的地质情况，在推进过程中需要对地层进行处理，如使用泥浆、注浆等方法加固地层，确保施工的稳定性。

7. 推进盾构机：根据设计要求，盾构机会不断地推进，不断地安装混凝土环片，形成完整的管道。

8. 施工检查和质量控制：在盾构施工过程中，需要进行定期的施工检查和质量控制，确保施工质量符合设计要求。

9. 空仓回运：当盾构机到达设计目标点后，通过井口将盾构机回运出来，并将井口进行封闭，完成盾构顶管的施工工作。

二、盾构顶管施工工艺的主要特点1. 高效、快速：盾构顶管施工工艺采用机械化施工方法，大大提高了施工效率和施工速度，可以快速完成大量的管道施工。

2. 精准、准确：盾构顶管施工工艺采用先进的导向系统，可以准确地控制盾构机的运行路径，确保施工的准确性和精度。

3. 环保、安全：盾构顶管施工工艺减少了对地表的破坏，减少了施工产生的噪音和尘土，同时也提高了施工的安全性。

4. 适应性强：盾构顶管施工工艺适用于不同地质条件和复杂地下环境，可以应对各种地质情况的挑战。

5. 资源利用率高：盾构顶管施工工艺可以有效地利用施工材料和资源，降低了施工成本。

三、盾构顶管施工的注意事项1. 地质勘察和预测：在施工前充分进行地质勘察和预测，了解地层情况，为施工方案设计提供准确的数据。

第1篇一、引言随着我国城市化进程的加快，城市交通拥堵、环境污染等问题日益突出，地下空间开发利用成为解决这些问题的有效途径。

盾构法作为一种高效、环保的地下工程开挖方法，在地铁、隧道、地下通道等工程中得到广泛应用。

本文将对盾构工程施工方法进行详细介绍。

二、盾构法简介盾构法是一种利用盾构机在地下开挖隧道的方法。

盾构机由盾构主体、刀盘、推进系统、注浆系统、泥水处理系统等组成。

在施工过程中，盾构机在土体中推进，形成隧道空间，同时注浆填充盾构机与土体之间的空隙，确保隧道结构的稳定。

三、盾构施工方法1. 施工准备（1）现场勘查：对施工现场进行详细勘查，了解地质条件、地下管线、周边建筑物等情况，为施工方案制定提供依据。

（2）施工方案：根据勘查结果，制定详细的施工方案，包括盾构机选型、施工工艺、进度安排、质量控制、安全管理等。

（3）设备安装：安装盾构机及其配套设备，包括刀盘、推进系统、注浆系统、泥水处理系统等。

（4）临时设施：搭建施工临时设施，如施工围挡、排水设施、通风设施等。

2. 盾构始发（1）端头处理：根据地质条件和隧道结构要求，对盾构始发端头进行加固处理，确保盾构机顺利始发。

（2）盾构机就位：将盾构机安装在始发洞室内，确保其位置准确、稳定。

（3）盾构机调试：对盾构机进行调试，确保其各项性能指标符合要求。

3. 盾构掘进（1）掘进参数控制：根据地质条件和隧道结构要求，合理设置掘进参数，包括推进速度、刀盘转速、注浆压力等。

（2）土体控制：采用刀盘刀具、渣土改良技术、管片壁后同步注浆与二次注浆等措施，确保土体稳定，防止地面沉降、隧道变形等问题。

（3）盾构姿态控制：通过调整掘进参数、纠偏装置等手段，确保盾构机在掘进过程中保持稳定姿态。

4. 管片拼装（1）拼装成环：盾构推进结束后，迅速拼装管片成环，确保隧道结构的完整性。

（2）拼装顺序：从下部的标准管片开始，依次左右两侧交替安装标准管片，然后拼装邻接管片，后安装楔形管片。

盾构法施工工艺流程盾构法是一种现代化的地下隧道施工方法，它以其高效、安全、环保等优点，被广泛应用于城市地铁、交通隧道等工程建设中。

盾构法施工工艺流程的合理性和严谨性直接影响着工程的质量和进度。

下面将详细介绍盾构法施工工艺流程的主要步骤。

首先，盾构法施工的第一步是现场准备工作。

在这一阶段，施工人员需要对施工现场进行勘察和测量，确定隧道的位置、长度和深度等参数，同时还需要进行地质勘探，了解地层情况，为后续的施工工作提供必要的数据支持。

接下来是盾构机的安装和调试。

盾构机是盾构法施工的核心设备，它的安装和调试工作至关重要。

在安装过程中，施工人员需要严格按照设备厂家提供的安装说明进行操作，确保设备安装牢固、稳定。

在调试阶段，需要对盾构机的各项功能进行检查和测试，确保设备能够正常运行。

然后是盾构机的掘进施工。

在进行盾构机掘进施工时，需要根据地质勘探数据和现场地层情况，合理确定掘进参数，包括推进速度、土压平衡、注浆压力等。

同时，还需要对盾构机进行实时监测，及时调整施工参数，确保施工的安全和高效。

在盾构机掘进的同时，还需要进行地质灾害防治和支护工作。

地质灾害是盾构法施工中常见的风险之一，为了保障施工安全，需要对地质灾害进行监测和预警，并采取相应的防治措施。

同时，还需要对隧道进行支护，包括初期支护和二次衬砌，确保隧道结构的稳定和安全。

最后是隧道的内部装修和设备安装。

在盾构法施工完成后，需要对隧道进行内部装修和设备安装工作，包括路基、排水系统、通风系统等。

这一阶段的工作需要根据设计要求进行，确保隧道的功能完善和使用安全。

综上所述，盾构法施工工艺流程包括现场准备、盾构机安装调试、掘进施工、地质灾害防治和支护、隧道内部装修和设备安装等多个环节，每个环节都需要严格按照规范和要求进行操作，确保施工的质量和安全。

只有这样，才能保障工程的顺利进行和成功完工。

盾构施工工艺
盾构施工工艺
一、引言
盾构施工工艺是一种现代化的地下隧道施工技术，它以盾构机为核心设备，通过在地下推进，同时进行掘进和支护，完成隧道的施工工作。

本文档旨在全面介绍盾构施工工艺的流程、步骤及相关技术，以供参考使用。

二、盾构施工工艺概述
1. 盾构机的分类和选择
1.1 开闭式盾构机
1.2 依据土层和隧道类型的盾构机选择
1.3 盾构机主要构成部份及功能概述
2. 盾构施工工艺流程
2.1 前期准备工作
2.1.1 勘察与设计
2.1.2 环境保护
2.1.3 施工方案制定
2.2 盾构施工过程
2.2.1 开始施工前的准备工作
2.2.2 盾构机启动与推进
2.2.3 土层处理和掘进
2.2.4 隧道内部支护与混凝土浇筑 2.2.5 推进过程中的质量控制
2.2.6 施工过程中的风险控制
2.3 盾构施工技术细节
2.3.1 盾构机与管片的组装
2.3.2 土层处理与掘进方式选择
2.3.3 隧道内部支护结构设计和施工
2.3.4 盾构机故障处理和维护
三、本文档所涉及附件如下：
1. 盾构施工方案例文
2. 盾构机技术参数表
3. 盾构施工现场照片
四、本文档所涉及的法律名词及注释：
1. 土建工程施工总承包合同：土木工程建设项目施工总承包合同的具体规定。

2. 工程质量检验与评定标准：对盾构施工质量进行检验与评定的参考标准。

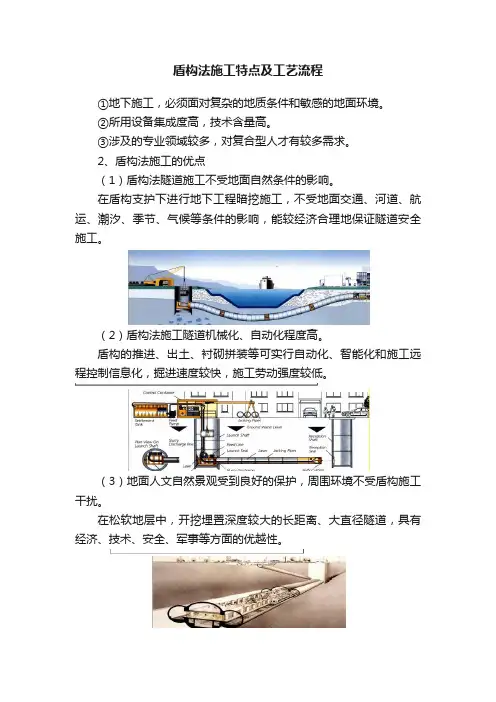

盾构法施工特点及工艺流程①地下施工，必须面对复杂的地质条件和敏感的地面环境。

②所用设备集成度高，技术含量高。

③涉及的专业领域较多，对复合型人才有较多需求。

2、盾构法施工的优点（1）盾构法隧道施工不受地面自然条件的影响。

在盾构支护下进行地下工程暗挖施工，不受地面交通、河道、航运、潮汐、季节、气候等条件的影响，能较经济合理地保证隧道安全施工。

（2）盾构法施工隧道机械化、自动化程度高。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化，掘进速度较快，施工劳动强度较低。

（3）地面人文自然景观受到良好的保护，周围环境不受盾构施工干扰。

在松软地层中，开挖埋置深度较大的长距离、大直径隧道，具有经济、技术、安全、军事等方面的优越性。

①需要隧道衬砌管片预制、运输、衬砌、衬砌结构防水及堵漏、施工测量、场地布置、机械安装等施工技术的配合，系统工程协调复杂；②施工过程变化断面尺寸困难；只能前进，不能后退，当隧道曲线半径过小或隧道埋深较浅时，施工难度大，在饱和含水的松软地层中施工，地表沉陷风险较大；③盾构机制造周期长，造价较昂贵，盾构的拼装、转移等较复杂，建造短于750m的隧道经济性差。

4、盾构施工工艺流程4.1大流程：盾构总体施工流程大流程：盾构总体施工流程始发井交付使用→盾构托架就位→盾构机下井、安装、调试→初始掘进（L=约100m）→负环拆除及其它调整→正常掘进→盾构机到达中间站→盾构机通过中间站→盾构机再次安装、调试→盾构机再次初始掘进→正常掘进→盾构机到达终点站→盾构机解体外运→隧道清理准备验收。

4.2小流程：盾构掘进流程准备工作→转动刀盘→启动次级运输系统（皮带机）→启动推进千斤顶→启动首级运输系统（螺旋机）→停止掘进→安装管片→回填注浆→准备下一环掘进。

开挖→出土→拼装→注浆。
