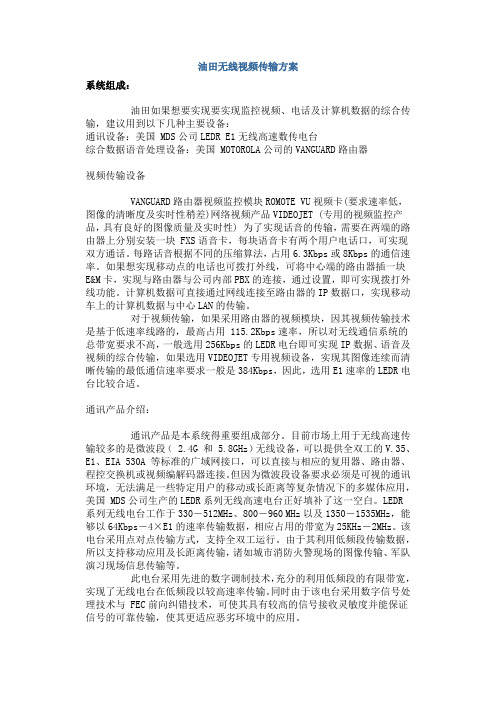

油田无线视频传输方案系统组成：油田如果想要实现要实现监控视频、电话及计算机数据的综合传输，建议用到以下几种主要设备：通讯设备：美国 MDS公司LEDR E1无线高速数传电台综合数据语音处理设备：美国 MOTOROLA公司的VANGUARD路由器视频传输设备VANGUARD路由器视频监控模块ROMOTE VU视频卡(要求速率低，图像的清晰度及实时性稍差)网络视频产品VIDEOJET (专用的视频监控产品，具有良好的图像质量及实时性) 为了实现话音的传输，需要在两端的路由器上分别安装一块 FXS语音卡，每块语音卡有两个用户电话口，可实现双方通话。
每路话音根据不同的压缩算法，占用6.3Kbps或8Kbps的通信速率。
如果想实现移动点的电话也可拨打外线，可将中心端的路由器插一块E&M卡，实现与路由器与公司内部PBX的连接，通过设置，即可实现拨打外线功能。
计算机数据可直接通过网线连接至路由器的IP数据口，实现移动车上的计算机数据与中心LAN的传输。
对于视频传输，如果采用路由器的视频模块，因其视频传输技术是基于低速率线路的，最高占用 115.2Kbps速率，所以对无线通信系统的总带宽要求不高，一般选用256Kbps的LEDR电台即可实现IP数据、语音及视频的综合传输，如果选用VIDEOJET专用视频设备，实现其图像连续而清晰传输的最低通信速率要求一般是384Kbps，因此，选用E1速率的LEDR电台比较合适。
通讯产品介绍：通讯产品是本系统得重要组成部分。
目前市场上用于无线高速传输较多的是微波段（ 2.4G 和 5.8GHz）无线设备，可以提供全双工的V.35、E1、EIA 530A 等标准的广域网接口，可以直接与相应的复用器、路由器、程控交换机或视频编解码器连接。
但因为微波段设备要求必须是可视的通讯环境，无法满足一些特定用户的移动或长距离等复杂情况下的多媒体应用，美国 MDS公司生产的LEDR系列无线高速电台正好填补了这一空白。
油田无线监控系统技术解决方案一、系统概述：由于井场的范围大、网络布线困难，决定采用远程网络视频监控系统来对各个井场进行监控。
通过本系统可以达到监控现场、随时了解井场情况并防范安全事故的目的。
远程网络视频监控系统基于3G无线网络，以服务中心软件、监控中心软件、视频播放软件为核心，结合网络视频服务器和摄像机，实现基于网络的点对点、点对多点的远程实时监视，随着油田自动化信息系统建设，油田内部从以前粗放式管理向信息化管理过渡,逐步加强了对采油到输油过程的集中管理, 要求建立包括油井远程视频监控、配电线路自动化系统、输油管线泄露监测、集输站库自动化监控、油井数据远程监测等多系统的监控平台。
随着3G无线网络技术和数字视频压缩技术的发展，在3G无线网络上传输视频、音频、数据成为一种趋势，我公司依靠强大的技术支持，研究开发了无线视频及数据综合监控管理系统，该系统将油井生产现场视频图像、设备运转和维护状况等信息实时传送到监控中心和各生产管理部门，为生产的指挥调度提供准确及时的第一手资料，所需的现场职守和维护人员少，最大程度的保障油田生产正常运行。
二、系统拓扑图：三、系统介绍：该油田无线视频及数据综合监控管理系统是基于3g无线网络，主要由以下几部分组成：(1) 油井监控点(3g无线视频终端)(2) 视频服务器，以及客户端。
(3) 油田监控中心3g视频终端是一个集视频采集、实时压缩、网络传输（有线或无线）等功能为一体的嵌入式设备。
首先采集视频图像、进行压缩编码，接着通过3G 网络（如：EVDO、WCDMA、Internet）将压缩视频数据发送到视频服务器。
视频服务器将视频数据转发给客户端浏览、监控或管理，或者将视频数据保存在存储服务器中，以备日后浏览使用。
视频服务器可以支持多客户端同时浏览一路或多路视频，体现了集中调度的思想，使得资源得到更广泛的共享。
客户端监控软件通过连接视频服务器，可以浏览和查询任意的前端监控设备。
目录一、需求概述 (3)二、设计依据及要求： (3)1、设计依据： (3)2、设计原则： (4)3、设计要求： (4)三、产品选型与简介： (5)四、方案设计： (7)五、方案配置清单： (12)六、方案特点 (13)七、国基科技的优势： (13)八、产品说明 (14)RADWIN5000HPMP点对多点无线产品 (14)一、需求概述近几年随着油价的飙升和利益的驱使，油区经常出现偷油盗油和采油设施被破坏的情况，即影响了生产又污染了当地的生态环境。
给油田和地方带来很多直接和间接的损失，xx 办为搞好油区管理，建设“平安油区”，针对油区环境和工作需要计划建设一套高清油井视频监控系统。
本方案主要解决油井监控图像传输问题。
考虑油井分布范围以及复杂的工农关系，该视频监控系统建议采用无线传输方式实现。
工程规模与环境描述：本方案共涉及60个单井视频监控点，其中距离油区办5-10KM范围内有20口井，距离油区办10-15KM范围内有15口井，15-20KM范围有15口井，20-25KM范围内有10口井。
初步计划在每个单井监控点安装一台高清摄像机用于井场监控，安装一台标清摄像机用于监控基础设施和设备保护。
xx为平原地形，油井与油区办大楼之间无明显遮挡。
二、设计依据及要求：1、设计依据：⏹《接入网技术要求-固定无线接入》 YDN 024-1997⏹《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问控制和物理层规范》 GB15629.1101-2006⏹《微波接力通信设备安装工程施工及验收技术规范》 YD2012-94⏹《安全防范系统雷电浪涌防护技术要求》（GA/T 670-2006）2、设计原则：1、先进性：无线传输系统的设计采用先进的设计思想，采用先进的无线接入技术和设备，使系统在今后一定时期内保持技术上的先进性。
2、开放性：无线接入系统设计及设备选型遵从国际标准及工业标准，使系统具有开放性、兼容性。
油井现场无线视频监视系统由隔爆摄像机、嵌入式视频服务器、5.8GHz 高速无线收发设备，扩展距离功放（PA)、高增益天线、监控中心组件系统等组成。
并在采油三队设立远方7个站（临33-128、临95-9站、临76-2站、临75-1站、水1站、盘1-5站、临75-12站）为监测点的视频录像监视，其系统网络结构如下：油井现场视频无线监视系统网络结构图2．工作原理简述油井无线视频监视系统是由各无线视频传送设备和中心服务器建立一个标准的TCP/IP视频监视网路，通过各个站设立的摄像头现场录像，并进行视频编码器图像压缩处理，然后经过5.8G无线频段网络向中心视频服务器系统发送，视频服务器系统通过解压图像数据，向建立的TCP/IP以太网视频软件系统的客户端发送数据，客户端的视频监视工作站收到图像数据后，经过图像合成处理并显示现场采集的录像画面供用户浏览和查询监视。
3．系统功能与技术特点设备安全可靠：系统涉及的所有前端设备都选用工业级防爆设备，确保系统安全可靠运行在井厂周围。
画面多功能显示：可以随时采用四路、九路等多画面显示，同时随时可缩放某一画面，也可全屏显示，控制旋转云台和焦距显示；画面可以多个轮巡显示现场场景。
录像及其报警功能：系统可以提供计划录像、手动录像和报警录像，同时可以检索与回放，录像硬盘管理功能。
手抓图功能：在系统实时监控时，提供手动抓图的快捷键。
用户可以在监控的同时，将一些重点情况保存成JPEG 文件，并可通过通用的看图工具，如ACDSEE、画图板等工具观看图片。
下面是赠送的范文，不需要的朋友可以下载后编辑删除2013党风建设心得体会范文按照上级的统一部署，我们认真组织开展了党风廉政建设教育活动。
通过学习，我对活动的重要意义有了一个更高的认识，使我对开展党风廉政建设的重要性和必要性有了更进一步的认识和了解。
可以肯定地说，通过这次教育活动，使自己对相关内容在原有的学习基础上有了更进一步的提高，在一些方面拓宽了思路，开阔了视野，增强了搞好工作的信心。
油田无线视频监控系统解决方案目录一、项目简述： (3)设计依据： (4)二、设计思想与原则 (5)二、用户需求分析 (5)三、系统设计： (7)一、系统设计示用意： (7)二、视频收集部份方案设计 (8)3、无线传输部份方案设计 (9)4、监控中心部份方案设计： (11)四、系统设计特点及先进性： (12)五系统配置和设备选型介绍 (13)一、设备选型原则 (13)二、设备选型介绍 (13)2．1摄像机、云台、及辅助光源 (13)BNC-IPV800HDW视频服务器 (18)BNC-IPV800HCW视频解码器 (20)无线网桥-VL (21)无线网桥-B100 (28)海康硬盘录像机-DS-8016HS-ST (33)AD1024R矩阵 (34)AD2078X/AD2079X主控操作键盘 (36)海信液晶电视墙 (39)六、机房要求 (42)一、布置要求 (42)二、系统供电及接地 (42)七、验收与服务 (42)一、项目简述：本油田无线视频监控系统建设的整体目标是：综合运用多种技术防范手腕，对油区进行整体的、周密的监控，充分保障石油管理区内石油、油井、管道等财物的安全。
本系总共设置视频收集、无线传输、集中监控三个子系统。
在保证本系统运行良好的情形下整合原有监控资源，实现油区油井的智能集中监控。
监控系统对重要区域和出入口进行周密的控制和管理，有效的保护重点防范区域的安全。
通过技防手腕，为油井实现科学管理提供便利和依据。
设计依据：Φ依据用户提出的监控要求、油井实际散布情形和目前现有监控资源情形；Φ中华人民共和国防盗报警控制器材通用技术条件（GB12663-90）Φ中华人民共和国公安部安全防范工程程序与要求（GA75-94）Φ工业电视系统工程设计规范（GBF115-87）Φ工程建设标准规范分类汇编《电气设计规范》Φ中华人民共和国公安部“营业场所风险品级和防护级别的规定”（GA38一92）Φ中华人民共和国“营业场所安全防范工程设计规范”（GB／T16676-1996）Φ中华人民共和国技术监督局发布的GB50198-94《民用闭路电视系统工程技术规范》。
油田监控技术方案（2）油田监控技术方案系统优点网络覆盖范围广，已遍布整个大庆油田，尤其对偏远油田覆盖效果非常理想，完全适合油田自动化数据采集需要;系统性能稳定，可靠性高，巡检时间短;系统具有语音、数据优先级设置功能，可以根据用户的需求设定各种业务的优先级，可以令数据业务优先于语音业务，以保证数据传输的实时性、可靠性，这一点是其他运营商的网络不可比拟的。
SCDMA数据通信终端具有自我检测功能，它与外接的RTU设备具有心跳机制，在工作过程中互相监视、互相复位。
2)光纤接入方式光纤接入作为搭建数据传输网络的一种有线接入技术，它拥有容量大、传输频带宽(可以提供100M的宽带接入)、信号损耗低、抗干扰能力强等优点，是油田数字化建设中传输技术的最佳选择。
光纤接入方式不但可以实现视、音频信号的高质量传输;同时，还能保证采油矿各站点自动化采集数据的实时传送;另外，也将为油田下一步办公自动化建设提供宽阔的网络空间。
3)SCDMAMcWiLL无线宽带接入系统McWiLL无线宽带接入系统是一种基于CS-OFDMA技术完全自主知识产权的全IP移动宽带无线接入系统，能够提供超大容量的移动宽带数据和移动语音业务，可以为油田野外单井的视频监控信息和数据采集提供无线宽带接入方式。
McWiLL主要特点：高容量：单扇区容量15Mbps/5MHz，三扇区设置可以提供45Mbps;覆盖广：城市覆盖半径1～3km,郊区可达30km;高带宽：上下行总共可达3Mbps的传输速率;多频段：400M，1800M和3300MHz等不同频率的产品和多频终端;同频组网：实现1×1同频组网，并且性能稳定;超大语音容量：单扇区支持双向各300个并发信道;上下行带宽灵活：上下行带宽分配比例可以灵活调整:1:7、2:6、4:4等;安全：自主知识产权、多层次安全方案;低辐射：绿色环保。
3.监控中心监控中心包括管理服务器，数据存储服务器，监控终端，管-理-员操作主机。
油田(森林防火)无线视频监控系统-石油化工导读：近年来，由于油田油井上时有发生原油偷盗及抽油机零部件偷盗等多种不利因素的影响，油田偷盗次数又呈上升趋势。
油田防盗工作事关社会稳定和中国燃油资源安全。
对这些地区的治安监控也是很重要的环节。
近年来，由于油田油井上时有发生原油偷盗及抽油机零部件偷盗等多种不利因素的影响，油田偷盗次数又呈上升趋势。
油田防盗工作事关社会稳定和中国燃油资源安全。
对这些地区的治安监控也是很重要的环节。
由于油井的观测站都在远离油井的地区，对这样的监控到井位地区由于地理环境的限制无法做到有线视频监控系统的完整组建，也无法做到24小时全天候的实时监控，怎样做好油井防盗及治安的综合治理防范工作，一直以来都是一个重大的研究课题。
我公司的"远程数字油田视频无线监控系统"，是专门针对油井所在地区的地理特点，可以结合当地的地理环境而推出的一套完整的安全综合治理"远程数字油田无线监控系统"解决方案。
该方案能够为油区管理部门供油区内的各类突发事件最有效的第一手现场资料，使有关部门在最短的时间内采取及时有效的防范措施，减少原油及油井部件的损失。
一、无线视频传输系统的主要特点1、可依据油区的地理特点的实际情况施工；2、替代光纤和专线，降低了网络建设成本，为用户节省大量的费用；3、工程建设周期短（省去大部分的线缆敷设麻烦）；4、扩充性强(只需据要求添加无线传输设备和监控设备)；5、传输距离远(国内任何地方只要能够上网都可以看到)；6、可灵活方便地进行安装布设；7、提供高可靠性，保证不间断的视频监控；8、传输速率高，实时性强；9、支持远程监控；10、设备成本低，性价比高；11、把工作人员从繁重的体力劳动中解放出来；二、方案介绍通过远程无线数字系统安装在各个瞭望塔和水泥高杆上的高倍夜视摄像机，以便将实时拍摄的动态视频图像传至油田控制管理中心，中央控制室可以通过远程遥控各处的摄像机监控观测各点的实时动态图象。
油田无线视频监控系统解决方案一、概述：资源的重要性已经被广泛认同，油气能源更是被称为现代社会的血液，破坏分子对其也是“重点关注”。
在国内目前的现实情况中，在油田开采、运输、管理的过程中，偷盗原油、破坏开采、传输设施等种种不法行为在各油田多有发生，已经给原油生产带来了极大的损害。
虽然管理部门在目前的油田系统防护手段上投入了大量的人力和物力，但只是依靠现有的设备和不法分子做疲劳强度极高的人防巡逻的手段，始终见效不大。
油田生产如何做到技防、物防、人防三者有效结合，经过长时间的探索和验证，事实证明必须依靠先进的安防技术手段，才能做到高效率的抓捕、扼杀、震慑油田偷盗、破坏者，才能够真正保证石油物资安全，这也是油田建设“数字油田”的整体框架内容之一。
为此，通过对各油田现场环境的仔细勘察，并分析各种违法破坏行为的特点，伟福特科技专注于视频监控的专业无线传输品牌采用当前最成熟的微波通讯产品——无线网桥，推出了领先的油田系统无线视频监控解决方案，以满足和解决油田系统对安全生产的监控管理。
二、技术需求：在采油厂作业区目前最突出的应用需求就是视频监控。
利用一套视频监控系统来实现对抽油机、输油泵房、集输中心的监控管理。
在此无线视频监控系统中，有无线接入终端、无线回传基站、监控中心平台等等。
无线接入终端实现对视频监控编码器的接入，通过高带宽、高可靠性的无线回传基站将多路视频信号回传至监控中心。
在监控中心点实现对整个采油厂作业区的无线视频监控。
难点分析：高带宽、高可靠性的无线网络回传。
利用无线MESH的多跳功能实现多点对多点网络拓扑结构，不降低网络的带宽性能，并能有效避免同频干扰问题。
技术方案：采用无线接入终端和无线回传基站，构建高带宽、高可靠性的远距离无线网络，在此无线网络覆盖范围内实现无线视频监控、录像、存储、回放等。
三、系统设计要求1、传输部分系统建设基本要求：a)无线网络传输距离远，点对多点组网方式不低于10公里；b)选用室外专用设备，按IP67标准设计；c)无线网络传输速率高，满足宽带数据、语音业务以及视频应用的传输；d)室外单元设计，方便安装调试与维护；e)采用的无线网络设备的抗干扰能力强，保密性好，安全、稳定、可靠；f)基站部分带宽扩充简单、升级方便；g)系统具有WLAN功能，具有频谱分析、通信质量显示以及QOS功能；h)系统扩展功能强，具备承载新的业务的能力。
油田视频监控应用方案一、项目背景油田视频监控中存在内控、安全两方面的要求。
内控：保障安全生产。
实时视频监控图像可将石油开采现场的情况一一记录下来。
安全：遭遇盗油、火灾等紧急事故时，可联动报警播放实时视频，以便管理人员迅速做出决断，存储录像可协助警方调查取证。
二、项目综述基于客户的实际需求，“ CCO”M 推出“ VS-4x”系列产品，本系列产品是基于3G 网络传输的视频传输产品，摄像机将采集的图像经“ VS-41” 、“ VS-42”、“VS-44”传输到监控中心，使相关人员能实时了解相关动态。
功能特性“VS-41”提供一路视频，一路双向音频“VS-42”提供二路视频输入，一路视频输出，提供二路音频输入，一路双向语音“VS-44”提供四路视频输入，一路视频输出，提供四路音频输入，一路双向语音内置3G模块支持EVDO、TD-SCDM、AWCDMA 3网G络，也可支持EDGE、CDMA 等2G 网络支持SD卡存储支持RS485透明传输“VS-41”支持2路报警输入， 1 路报警输出“VS-42” 、“VS-44”支持4路报警输入，2路报警输出支持变码率传输图像连贯清晰，延时2~5 秒技术参数视频参数视频压缩：H.264操作系统：嵌入式Linux 系统视频输入：“VS-41” 提供1路复合视频输入；“VS-42” 提供2路复合视频输入；“VS-44” 提供 4 路复合视频输入视频接口类型：BNC/Q9图像分辨率：QCIF/CIF/2CIF/D1传输帧率：25 帧/ 秒（PAL制式），30 帧/ 秒（NTSC制式）音频参数音频接口：“VS-41”提供1路音频输入1路音频输出；“VS-42” 提供2 路音频输入1路双向音频；“VS-44”提供4路音频输入1路双向音频音频接口类型： 3.5mm标准耳机接口和BNC接口音频压缩：G.711/ADPCM其他支持本地远程存储“VS-41”提供 2 路报警输入， 1 路报警输出；“VS-42”、“VS-44”提供 4 路报警输入， 2 路报警输出支持RS485云台控制，支持多种云台协议支持多种报警联动，支持联动预置位环境要求运行温度：-10℃ ~55℃存储温度：-20℃ ~70℃运行湿度：10% ~ 95% 无凝结存储湿度：5% ~ 95% 无凝结电源输入电压：12VDC三、技术实现我公司向客户提供的无线视频监控系统集成硬盘录像机、3G 无线视频实时监控功能于一体，可以记录设备运行的音、视频资料。
钻井队无线视频监控系统
钻井队无线视频监控系统依靠中国移动的无线传输网络，将现场生产视频传输到调度指挥中心的电脑上，具有设备安装快速、移动便捷等特点，适合钻井队工作位置更换频繁、不定等要求。
①系统构成
摄像机安装到钻井现场，通过视频编解码器将视频模拟信号压缩成CIF格式数字信号，再通过AP 发送到接收中心服务器，用户终端用IE浏览器调取现场实时视频信号。
②功能特点
•本地实现视频编码与高清存储，超大容量硬盘空间，视频文件最少保存1个月，供调度室查
看历史视频文件。
•节省通信流量的功能设计，中心调度室按需实时查看现场工作视频图像，如不浏览视频图像，不会发生通信费用。
•能与可燃报警器进行对接。
可燃报警器发出报警信号，本系统可实时上传到中心调度室，或
以短信形式上报到相关管理人员手机里。
•具有GPS功能，对井队位置准确定位，通过中心软件界面了解井队的地理分布情况。
•支持语音广播功能，中心调度室通过本系统对现场发送语音指令。
•远程遥控摄像机及云台动作，任意调整摄像头视角，使画面符合管理人员要求。
•摄像头自带红外灯，在夜晚也能清楚看到现场图像。
•标准化接口设计，设备安装拆卸简单快捷。
③无线视频监控的意义
通过无线视频监控系统，实时掌握现场井队工作情况，掌握钻井工作进度。
降低现场工作安全隐患，提高现场工作人员的安全自觉性。
视频监控系统集中显示整体区域的钻井安全工作，提高安全检查效率。
现场视频以高清格式存储在硬盘中，供管理人员调取查询。
版本：V1.0油田视频监控无线传输系统解决方案北京国基科技股份股份有限公司2009年8月30日目录一、用户需求及环境说明 (2)二、无线宽带接入系统概述 (2)三、系统基本要求 (3)四、产品选型 (3)五、方案设计 (4)5.1曹路东片 (6)5.2曹路南片 (6)5.3曹路西片 (6)5.4川口片 (7)六、无线视频传输系统配置与报价（见附件） (7)七、方案特点 (7)八、产品介绍 (8)一、用户需求及环境说明华北油田采油三厂计划在曙光采油队建设监控中心实现对整个采油区井场的视频监视，共22个井场，布置26路监控图像，每个井场到采油队之间的距离在5kM以内，该采油区为山地环境，井场与采油队之间有山体阻挡，需根据现场考察情况设置中继点，通过中继点建立井场和采油队之间的视频传输系统。
该系统建设的总体目标是：综合运用多种技术防范手段，对油区进行整体的、严密的监控，充分保障石油管理区内石油、油井、管道等财物的安全。
井场点位分布图如下：二、无线宽带接入系统概述无线宽带接入和互联是近年来网络应用的热点之一，无线数据网络作为宽带接入和互联的重要方式以其独到的特点、性能和应用受到各行业用户的青睐。
网络设计遵循实用性、可靠性、安全保密性、先进性、经济性等原则，同时具备标准化、容量大、性能强、升级简便、管理方便等特点。
我们推荐的以色列奥维通(Alvarion)公司为全球最大的点到多点宽带无线接入（BWA）解决方案供应商。
作为全球无线宽带解决方案领导厂商的奥维通(Alvarion)公司，拥有行业内最全的产品线和广泛的国际声誉。
凭借在全世界130个国家安装的400万套产品，奥维通可以为电力系统用户提供安全、超值的无线数据、视频传输服务。
Pyramid Research最近一份调查报告中的数据显示奥维通公司拥有47％市场占有率，这一结果再次证明了奥维通在全球宽带无线接入市场的领导地位。
该系统在国内外油田行业有大量成熟应用，国内胜利油田、长庆油田、渤海油田、河南油田、中原油田、大港油田等大型油田均有大量成功应用，该系统完全可满足华北油田采油三厂对视频监控、油井自动化数据、局域网数据和IP电话等综合应用的传输要求。
三、系统基本要求对于该系统的建设基本要求如下：1、无线通信系统传输距离远，点对多点组网方式不低于10公里；2、传输速率高，单扇区基站提供54Mbps接入带宽，满足视频、数据传输业务的需求；3、产品专门针对视频传输设计，上下行带宽可调整；4、产品具备QOS功能，可设定保证带宽，可为传输业务设定优先级别；5、产品防护级别高，满足IP67防护；6、无线传输设备同时支持点对点/点对多点两种组网，尽量节省系统投资；7、选用产品需具有良好的非视距通信能力，以适应现场复杂的环境；8、电信级设备，抗干扰能力强，保密性好，安全、稳定、可靠；9、系统所选设备要求实用、技术先进、性价比高；10、系统扩展功能强，具备承载新的业务的能力。
四、产品选型根据以上用户的环境和实际的需求，我们推荐选用5.8GHz，54Mbps，点对多点的无线宽带通信产品BreezeACCESS 作为该系统主要设备。
BreezeACCESS 的主要特色是：正交频分复用（OFDM）接入系统成功克服了伴随着LOS产品一系列的挑战。
采用适配式模块化设计，最优化空中速率以确保快速、连惯、可靠的数据服务。
通过提供各种不同等级服务的协议方案和价格标准，强化包括带宽管理、动态带宽分配、流量优先的服务质量机制，保证了各种商业活动运作更加流畅。
BreezeACCESS 以向用户提供包括基于WEP的加密、传输和确认，基于802.1Q协议的VLANs和过滤等多种先进的系统安全方案为特色。
采用传送功率自动控制（ATPC）技术，提供多种速率，同时提供包括远程软件升级和远程上传、下载配置文件等强大的管理功能，确保了系统安装和性能的最优化。
本方案选用BreezeACCESS，主要是因为该产品具有点对多点的组网能力、良好的视频传输能力，具有高带宽以及良好性价比和高可靠性。
产品介绍详见介绍资料。
五、方案设计该无线视频监控系统分为三部分：井场前端视频监控部分、无线传输部分、监控中心部分，本方案主要针对无线传输部分做描述。
根据用户需求描述环境情况、点位分布，初步设计无线传输设备布置图如下：监控中心、中继点、监控点设备连接图：初步设计在曹路、曹路东、曹路西、川口集输中心、待定中继点布置5个中继点，设立基站为为附近井场提供无线接入。
井场监控点数量初步按22个设计，距离曙光采油队不超过5KM，其中21个井场分别上传1路视频信号和控制信号至采油队监控中心；川口集输中心上传4路视频信号和控制信号。
无线传输系统分为曹路东片、曹路南片、曹路西片、川口片四组，以下分别介绍系统配置。
5.1曹路东片曹路东片中继点主要为2个井场提供接入并传输至采油队监控中心。
中继点采用1台基站设备AU-54-BNC配置1副120度扇区天线和1副23dbi定向天线，提供接入带宽为54Mbps，为2个井场监控点提供接入，每个监控点平均使用带宽按10Mbps设计。
井场监控点采用集成天线设计的SU-A-BNC设备，天线增益为20dbi，与基站通信距离不低于5KM，使用带宽最高可达35Mbps。
每个井场设计1台摄像机，1路模拟视频信号和控制信号接入单路视频服务器，视频服务器直接使用以太网口接入无线设备SU-A-BNC，利用无线系统传输至采油队。
采油队监控中心铁塔安装集成天线设计的一台SU-A-54-BNC设备，直接对准曹路东片中继点即可将2个井场视频图像传输至采油队监控中心。
5.2曹路南片曹路南片中继点主要为6个井场提供接入并传输至采油队监控中心。
中继点采用1台基站设备AU-54-BNC配置1副120度扇区天线，提供接入带宽为54Mbps，为6个井场监控点提供接入，每个监控点平均使用带宽按10Mbps设计。
井场监控点采用集成天线设计的SU-A-BNC设备，天线增益为20dbi，与基站通信距离不低于5KM，使用带宽最高可达35Mbps。
每个井场设计1台摄像机，1路模拟视频信号和控制信号接入单路视频服务器，视频服务器直接使用以太网口接入无线设备SU-A-BNC，利用无线系统传输至采油队。
在采油队监控中心铁塔和中继点分别安装一台AU-54-BNC和SU-A-54-BNC设备，将中继点汇聚的6个井场视频图像传输至采油队监控中心。
5.3曹路西片曹路西片中继点主要为6个井场提供接入并传输至采油队监控中心。
中继点采用1台基站设备AU-54-BNC配置1副120度扇区天线，提供接入带宽为54Mbps，为6个井场监控点提供接入，每个监控点平均使用带宽按10Mbps设计。
井场监控点采用集成天线设计的SU-A-BNC设备，天线增益为20dbi，与基站通信距离不低于5KM，使用带宽最高可达35Mbps。
每个井场设计1台摄像机，1路模拟视频信号和控制信号接入单路视频服务器，视频服务器直接使用以太网口接入无线设备SU-A-BNC，利用无线系统传输至采油队。
在采油队监控中心铁塔和中继点分别安装一台AU-54-BNC和SU-A-54-BNC设备，将中继点汇聚的6个井场视频图像传输至采油队监控中心。
5.4川口片川口片中继点主要为8个井场提供接入并传输至采油队监控中心。
中继点采用3台基站设备AU-54-BNC配置3副120度扇区天线，组成360度覆盖，提供接入带宽为162Mbps，为8个井场监控点提供接入，每个监控点平均使用带宽按10Mbps设计。
井场监控点采用集成天线设计的SU-A-BNC设备，天线增益为20dbi，与基站通信距离不低于5KM，使用带宽最高可达35Mbps。
7个井场设计1台摄像机，1路模拟视频信号和控制信号接入单路视频服务器，视频服务器直接使用以太网口接入无线设备SU-A-BNC，利用无线系统传输至川口集输中心汇聚点。
川口集输中心汇聚点设计4路摄像机，4路模拟视频信号和控制信号接入一台4路视频服务器，视频服务器直接使用以太网口接入汇聚点交换机。
由于地理环境问题，需根据实地考察确定中继点，解决川口集输中心汇聚点与曙光采油队之间的视频传输。
中继点确定后，在采油队监控中心铁塔、中继点和集输中心汇聚点共安装2台AU-54-BNC 和2台SU-A-54-BNC设备，将集输中心汇聚点汇聚的8个井场视频图像（11路图像）传输至采油队监控中心。
六、无线视频传输系统配置与报价（见附件）七、方案特点该方案是一个综合了目前最新的无线传输技术和视频监控技术的综合应用，从技术角度和应用角度都体现了先进的技术和领先的应用。
主要特点如下：1．无线传输系统选择了可靠、稳定的、技术领先的以色列原装进口5.8G宽带无线接入系统，为监控系统的传输提供可靠的保障；2．选用的5.8G无线传输系统全部为专门针对室外设计，IP67防护标准，电信等级设备，具有传输距离远（点对点可达50KM）、环境适应能力强、安装、维护方便快捷的优势；3．选用的5.8G无线传输系统,采用先进的OFDM调制技术，具有非常强的非视距传输能力，适合在复杂的环境下使用；4．选用的5.8G无线传输系统,专门针对视频传输应用做了相应的设计。
支持组播传输并有隔离功能，支持MIR/CIR带宽设定；5. 选用的5.8G无线传输系统,具有增强QOS功能，为接入站点提供带宽保证；6．选用的5.8G无线传输系统,同时支持点对点和点对多点的组网应用，组网灵活，可帮用户节省大量投资；7. 选用的5.8G无线传输系统,产品、技术与应用成熟，在国内外油田、电信、电力、机场、港口、平安城市等多个行业具有大量成功应用案例。
八、产品介绍作为全球应用最广泛的宽带无线接入平台Breeze ACCESS家族的最新成员，BreezeACCESS 凭借其强大的非视距能力、高容量、长传输距离、先进的加密以及QoS机制，为用户提供了一种增强型的宽带无线接入解决方案,成为Aivarion在5GHz频段优先向用户推荐的宽带无线接入平台。
利用无线接入低投入成本、根据用户需求部署网络的特征以及BreezeACCESS 自身的高容量和丰富的功能，运营商可以在极端的温度下向城市以及农村用户提供各种各样的业务及应用，如VoIP、无线线路租赁、热点连接、在线网络游戏，安全VPN，视频监控和xDSL等业务。
BreezeACCESS 可以实现：热点接入---为热点地区提供高速度、高容量以及高可靠性的接入；安全和监控---为安全行业提供高宽带的无线视频监控；最后一公里接入---在同一地区为不同的居民用户、商业用户和中小型企业用户提供不同服务等级的接入业务；城域网---凭借强大的非视距（NLOS）能力，在密集建筑群或树木阻挡等各种恶劣环境下,为用户提供高速的宽带接入业务；企业网---线路租赁业务最经济的替代方案,为企业和校园提供VoIP和数据业务；选择BreezeACCESS 的理由技术优势：覆盖区域广泛--- 使用更少的基站覆盖更多用户；OFDM非视距--- WiMAX标准的基础；高容量--- 每扇区用户数更多（包括MDU-MTU用户），并根据用户需求提供不同级别的服务；DFS（动态频率选择）--- 一些国家需要DFS，Alvarion独特的算法可以提高在雷达活动条件下的信道管理能力；最佳AU--- 简化SU安装，SU进行全频段扫描，识别所有AU，通过选择最佳AU使链路得以优化：在同步丢失时,SU自动与列表中下一个AU重心同步；自动“干净”信道选择(ACCS)-内置频谱分析功能检测每信道的噪声情况,自动提供选择最“干净”的信道；灵活的网络规划-10MHz、20MHz信道带宽可选,使得频率规划和干扰避免更为简便,扇区容量也得以增加。
