共模和差模区别与处理

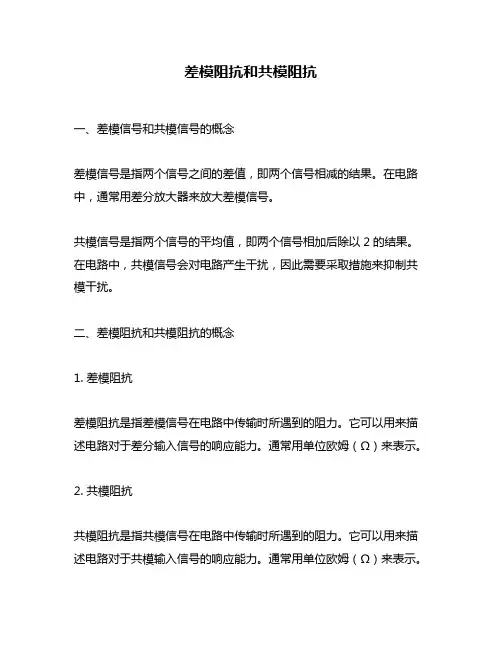

差模阻抗和共模阻抗一、差模信号和共模信号的概念差模信号是指两个信号之间的差值，即两个信号相减的结果。

在电路中，通常用差分放大器来放大差模信号。

共模信号是指两个信号的平均值，即两个信号相加后除以2的结果。

在电路中，共模信号会对电路产生干扰，因此需要采取措施来抑制共模干扰。

二、差模阻抗和共模阻抗的概念1. 差模阻抗差模阻抗是指差模信号在电路中传输时所遇到的阻力。

它可以用来描述电路对于差分输入信号的响应能力。

通常用单位欧姆（Ω）来表示。

2. 共模阻抗共模阻抗是指共模信号在电路中传输时所遇到的阻力。

它可以用来描述电路对于共模输入信号的响应能力。

通常用单位欧姆（Ω）来表示。

三、差模阻抗和共模阻抗的计算方法1. 差模阻抗计算方法差分放大器的输入端有两个引脚，一个为正极性输入引脚（+IN），一个为负极性输入引脚（-IN）。

当差模信号被输入到+IN和-IN时，差分放大器会将其放大。

差模阻抗可以通过下面的公式来计算：Zd = ΔVd/ΔId其中，ΔVd为差模信号的变化量，ΔId为差分放大器输入端的电流变化量。

2. 共模阻抗计算方法共模信号在电路中传输时会受到干扰，因此需要采取措施来抑制共模干扰。

一个有效的方法是使用共模电压反馈电路。

共模阻抗可以通过下面的公式来计算：Zc = ΔVc/ΔIc其中，ΔVc为共模信号的变化量，ΔIc为共模电压反馈电路中的电流变化量。

四、如何提高差模阻抗和共模阻抗1. 提高差模阻抗的方法（1）增加输入电阻：在差分放大器中增加输入电阻可以提高其对于差分输入信号的响应能力。

（2）减小反馈电容：减小反馈电容可以提高差分放大器对于高频信号的响应能力。

2. 提高共模阻抗的方法（1）使用共模电压反馈电路：共模电压反馈电路可以抑制共模干扰，提高共模阻抗。

（2）使用屏蔽材料：在设计电路时，可以使用屏蔽材料来隔离共模信号和差模信号，从而减小共模干扰。

（3）提高接地质量：接地是电路中非常重要的一环，提高接地质量可以减小共模干扰。

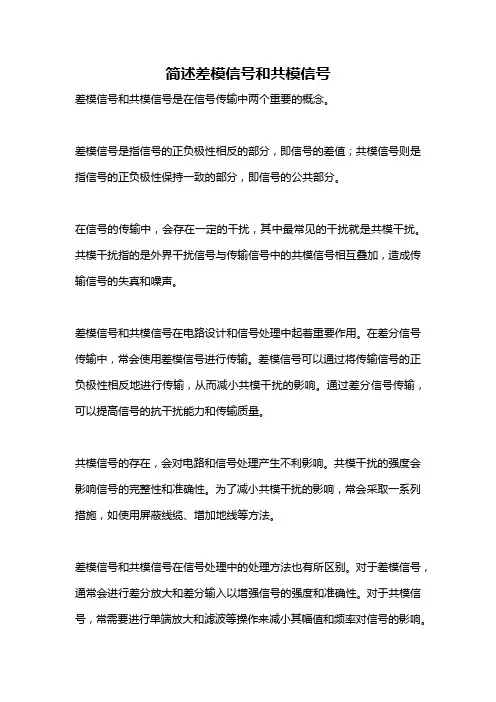

简述差模信号和共模信号差模信号和共模信号是在信号传输中两个重要的概念。

差模信号是指信号的正负极性相反的部分，即信号的差值；共模信号则是指信号的正负极性保持一致的部分，即信号的公共部分。

在信号的传输中，会存在一定的干扰，其中最常见的干扰就是共模干扰。

共模干扰指的是外界干扰信号与传输信号中的共模信号相互叠加，造成传输信号的失真和噪声。

差模信号和共模信号在电路设计和信号处理中起着重要作用。

在差分信号传输中，常会使用差模信号进行传输。

差模信号可以通过将传输信号的正负极性相反地进行传输，从而减小共模干扰的影响。

通过差分信号传输，可以提高信号的抗干扰能力和传输质量。

共模信号的存在，会对电路和信号处理产生不利影响。

共模干扰的强度会影响信号的完整性和准确性。

为了减小共模干扰的影响，常会采取一系列措施，如使用屏蔽线缆、增加地线等方法。

差模信号和共模信号在信号处理中的处理方法也有所区别。

对于差模信号，通常会进行差分放大和差分输入以增强信号的强度和准确性。

对于共模信号，常需要进行单端放大和滤波等操作来减小其幅值和频率对信号的影响。

总结来说，差模信号和共模信号是信号传输中两个重要的概念。

差模信号指的是信号的差值，而共模信号指的是信号的公共部分。

差模信号的传输可以提高抗干扰能力和传输质量，而共模信号的存在会对信号产生干扰和失真。

在信号处理过程中，需要针对差模信号和共模信号采取相应的处理方法，以保证信号的完整性和准确性。

在电路设计和信号处理中，差模信号和共模信号是值得重视的因素，通过合理地处理和控制差模信号和共模信号，可以提高信号处理的效果和系统的稳定性。

希望上述的简述可以帮助你理解差模信号和共模信号的基本概念和作用。

共模差模电感
共模电感和差模电感是两种不同类型的电感，它们在电路中的作用和应用有所不同。

1.共模电感：由于同一铁心上绕有主线圈和一匝线圈，因此，当有电流流过时，两线圈同时产生磁场。

主线圈对共模电流具有较大电感，而匝线圈对差模电流几乎没有作用。

在电力系统中，因高压电等外界干扰源的流入而影响测量、信号设备等问题常有发生。

为抑制这些干扰，在信号线或电源线上加装共模电感，使两者产生的磁场相互抵消，以消除外部干扰的影响。

2.差模电感：在电路中，差模电流主要在信号线或电源线中流动，而共模电流则主要在外部干扰源中流动。

差模电感用于过滤和阻止这些差模电流的干扰，将其滤除或减少到可接受的范围内。

由于磁芯与两个线圈完全相对闭合，使得电感量达到最大化。

同时，其闭合结构可让低频或直流通过，对交流电或高频起到的阻止作用。

总结来说，共模电感主要用于抑制外部干扰源的影响，而差模电感则主要用于过滤和阻止差模电流的干扰。

在电路设计中，根据需要选择不同类型的电感器以优化电路性能。

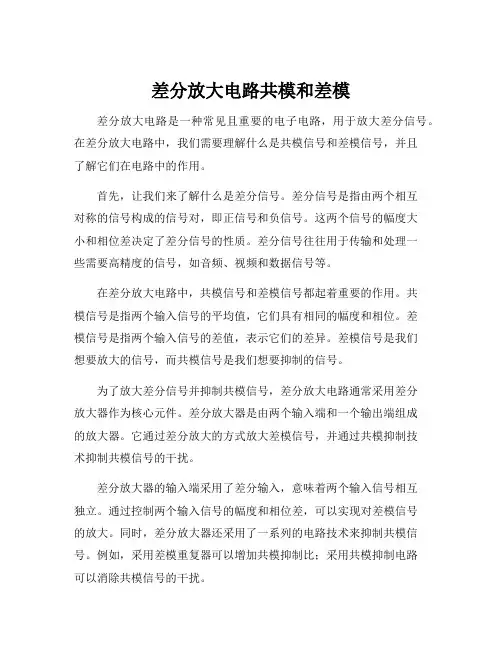

差分放大电路共模和差模差分放大电路是一种常见且重要的电子电路，用于放大差分信号。

在差分放大电路中，我们需要理解什么是共模信号和差模信号，并且了解它们在电路中的作用。

首先，让我们来了解什么是差分信号。

差分信号是指由两个相互对称的信号构成的信号对，即正信号和负信号。

这两个信号的幅度大小和相位差决定了差分信号的性质。

差分信号往往用于传输和处理一些需要高精度的信号，如音频、视频和数据信号等。

在差分放大电路中，共模信号和差模信号都起着重要的作用。

共模信号是指两个输入信号的平均值，它们具有相同的幅度和相位。

差模信号是指两个输入信号的差值，表示它们的差异。

差模信号是我们想要放大的信号，而共模信号是我们想要抑制的信号。

为了放大差分信号并抑制共模信号，差分放大电路通常采用差分放大器作为核心元件。

差分放大器是由两个输入端和一个输出端组成的放大器。

它通过差分放大的方式放大差模信号，并通过共模抑制技术抑制共模信号的干扰。

差分放大器的输入端采用了差分输入，意味着两个输入信号相互独立。

通过控制两个输入信号的幅度和相位差，可以实现对差模信号的放大。

同时，差分放大器还采用了一系列的电路技术来抑制共模信号。

例如，采用差模重复器可以增加共模抑制比；采用共模抑制电路可以消除共模信号的干扰。

差分放大电路的设计和调试需要深入理解共模和差模信号的特性。

共模信号的存在会导致差分放大器的非线性和噪声性能变差，因此我们需要合理设计电路以抑制共模信号的影响。

差模信号的频率和幅度也需要根据实际需求进行选择和调整，以保证电路的性能和稳定性。

总结而言，差分放大电路中的共模和差模信号都不可忽视。

了解它们的特性和作用，可以帮助我们更好地设计和调试差分放大电路。

通过合理的电路设计和优化，我们可以实现对差模信号的放大和对共模信号的抑制，从而提高电路的性能和可靠性。

差分放大电路在实际应用中具有广泛的应用前景，可用于音频放大、数据传输等领域，对于提高系统的性能和稳定性起到至关重要的作用。

一.什么是差模信号和共模信号差模信号：大小相等，方向相反的交流信号;双端输入时，两个信号的相位相差180度。

共模信号：大小相等。

方向相同。

双端输入时，两个信号相同。

在差分放大电路中，有两个输入端，当在这两个端子上分别输入大小相等、相位相反的信号，(这指有效信号)放大器能产生很大的放大倍数，我们把这种信号叫做差模信号，这时的放大倍数叫做差模放大倍数。

如果在两个输入端分别输入大小相等，相位相同的信号，(这实际是上一级由于温度变化(温漂)而产生的信号，是一种有害的东西)，为了形象化温漂而提出了共模信号，这时的放大倍数叫做共模放大倍数。

由于差分放大电路的构成特点，在差分放大电路中共模信号是不会被放大的，所以共模放大倍数很小(一般都小于1)。

计算公式又分为单端输出和双端输出，所以有四个共模信号和差模信号是指差动放大器双端输入时的输入信号。

二.什么是差模干扰和共模干扰任何两根电源线或通信线上所存在的干扰，均可用共模干扰和差模干扰来表示。

1.差模干扰差模干扰：差模干扰在两导线之间传输，属于对称性干扰，它定义为任何两个载流导体之间的不希望有的电位差。

各个信号间产生的相互干扰，一般使用电感电容就能过滤掉，就是我们经常使用的104,或者磁珠。

差模干扰幅度小、频率低、所造成的干扰较小。

差模干扰的电流大小相等，方向(相位)相反。

由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。

2.共模干扰共模干扰：共模干扰在导线与地(机壳)之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差;所有输出的波形都具有此属性，这个需要使用共模电感过滤。

在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。

共模干扰一般来自电源。

共模干扰产生原因1. 电网串入共模干扰电压。

2. 辐射干扰(如雷电，设备电弧，附近电台，大功率辐射源)在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线-零线回路面积与地线-火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。

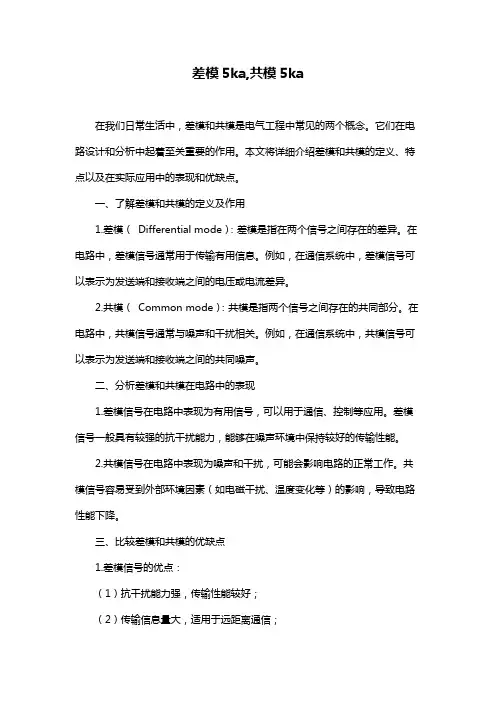

差模5ka,共模5ka在我们日常生活中，差模和共模是电气工程中常见的两个概念。

它们在电路设计和分析中起着至关重要的作用。

本文将详细介绍差模和共模的定义、特点以及在实际应用中的表现和优缺点。

一、了解差模和共模的定义及作用1.差模（Differential mode）：差模是指在两个信号之间存在的差异。

在电路中，差模信号通常用于传输有用信息。

例如，在通信系统中，差模信号可以表示为发送端和接收端之间的电压或电流差异。

2.共模（Common mode）：共模是指两个信号之间存在的共同部分。

在电路中，共模信号通常与噪声和干扰相关。

例如，在通信系统中，共模信号可以表示为发送端和接收端之间的共同噪声。

二、分析差模和共模在电路中的表现1.差模信号在电路中表现为有用信号，可以用于通信、控制等应用。

差模信号一般具有较强的抗干扰能力，能够在噪声环境中保持较好的传输性能。

2.共模信号在电路中表现为噪声和干扰，可能会影响电路的正常工作。

共模信号容易受到外部环境因素（如电磁干扰、温度变化等）的影响，导致电路性能下降。

三、比较差模和共模的优缺点1.差模信号的优点：（1）抗干扰能力强，传输性能较好；（2）传输信息量大，适用于远距离通信；（3）信号稳定性较高。

2.差模信号的缺点：（1）容易受到共模信号的干扰，影响电路性能；（2）在近距离通信中，信号衰减较大。

3.共模信号的优点：（1）传输距离较短时，信号衰减较小；（2）在近距离通信中，传输性能较好。

4.共模信号的缺点：（1）抗干扰能力较弱，容易受到外部环境因素的影响；（2）传输信息量较小，不适用于远距离通信。

四、实际应用场景推荐1.对于远距离通信、高精度控制等应用，推荐使用差模信号传输。

2.对于近距离通信、弱电信号传输等应用，推荐使用共模信号传输。

总之，差模和共模在电路设计和分析中具有重要作用。

了解它们的定义、特点以及优缺点，可以帮助我们更好地选择合适的信号传输方式，提高电路性能和稳定性。

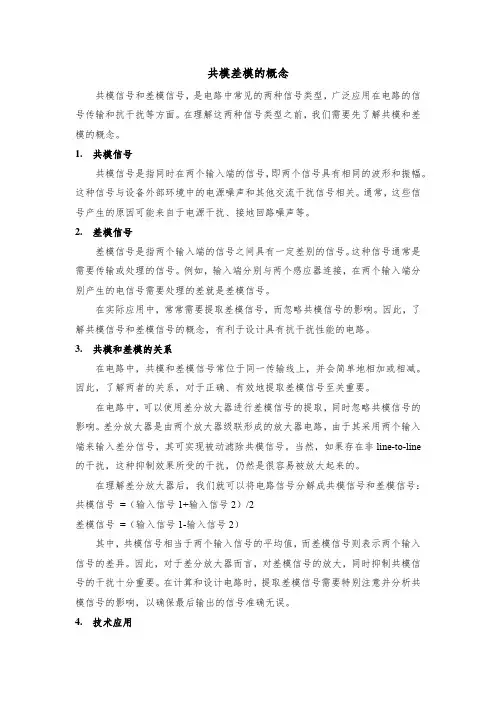

共模差模的概念共模信号和差模信号，是电路中常见的两种信号类型，广泛应用在电路的信号传输和抗干扰等方面。

在理解这两种信号类型之前，我们需要先了解共模和差模的概念。

1.共模信号共模信号是指同时在两个输入端的信号，即两个信号具有相同的波形和振幅。

这种信号与设备外部环境中的电源噪声和其他交流干扰信号相关。

通常，这些信号产生的原因可能来自于电源干扰、接地回路噪声等。

2.差模信号差模信号是指两个输入端的信号之间具有一定差别的信号。

这种信号通常是需要传输或处理的信号。

例如，输入端分别与两个感应器连接，在两个输入端分别产生的电信号需要处理的差就是差模信号。

在实际应用中，常常需要提取差模信号，而忽略共模信号的影响。

因此，了解共模信号和差模信号的概念，有利于设计具有抗干扰性能的电路。

3.共模和差模的关系在电路中，共模和差模信号常位于同一传输线上，并会简单地相加或相减。

因此，了解两者的关系，对于正确、有效地提取差模信号至关重要。

在电路中，可以使用差分放大器进行差模信号的提取，同时忽略共模信号的影响。

差分放大器是由两个放大器级联形成的放大器电路，由于其采用两个输入端来输入差分信号，其可实现被动滤除共模信号。

当然，如果存在非line-to-line 的干扰，这种抑制效果所受的干扰，仍然是很容易被放大起来的。

在理解差分放大器后，我们就可以将电路信号分解成共模信号和差模信号：共模信号=（输入信号1+输入信号2）/2差模信号=（输入信号1-输入信号2）其中，共模信号相当于两个输入信号的平均值，而差模信号则表示两个输入信号的差异。

因此，对于差分放大器而言，对差模信号的放大，同时抑制共模信号的干扰十分重要。

在计算和设计电路时，提取差模信号需要特别注意并分析共模信号的影响，以确保最后输出的信号准确无误。

4.技术应用在电子电路应用中，共模差模信号的概念被广泛应用于电路的分析和设计工作中。

例如，在模拟信号处理中，差分放大器是一种常见的信号处理模块，其被广泛应用于传感器信号采集、分析、以及输出。

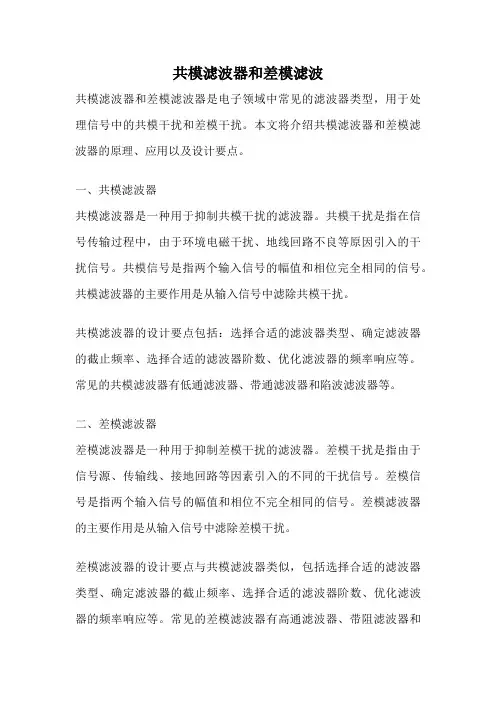

共模滤波器和差模滤波共模滤波器和差模滤波器是电子领域中常见的滤波器类型，用于处理信号中的共模干扰和差模干扰。

本文将介绍共模滤波器和差模滤波器的原理、应用以及设计要点。

一、共模滤波器共模滤波器是一种用于抑制共模干扰的滤波器。

共模干扰是指在信号传输过程中，由于环境电磁干扰、地线回路不良等原因引入的干扰信号。

共模信号是指两个输入信号的幅值和相位完全相同的信号。

共模滤波器的主要作用是从输入信号中滤除共模干扰。

共模滤波器的设计要点包括：选择合适的滤波器类型、确定滤波器的截止频率、选择合适的滤波器阶数、优化滤波器的频率响应等。

常见的共模滤波器有低通滤波器、带通滤波器和陷波滤波器等。

二、差模滤波器差模滤波器是一种用于抑制差模干扰的滤波器。

差模干扰是指由于信号源、传输线、接地回路等因素引入的不同的干扰信号。

差模信号是指两个输入信号的幅值和相位不完全相同的信号。

差模滤波器的主要作用是从输入信号中滤除差模干扰。

差模滤波器的设计要点与共模滤波器类似，包括选择合适的滤波器类型、确定滤波器的截止频率、选择合适的滤波器阶数、优化滤波器的频率响应等。

常见的差模滤波器有高通滤波器、带阻滤波器和陷波滤波器等。

共模滤波器和差模滤波器在电子系统中广泛应用于抑制干扰信号，提高信号传输的质量和可靠性。

它们常见的应用场景包括：1. 通信系统：在通信系统中，共模滤波器和差模滤波器用于抑制传输线上的共模干扰和差模干扰，提高通信信号的传输质量。

2. 音频系统：在音频系统中，共模滤波器和差模滤波器用于消除音频信号中的共模干扰和差模干扰，提高音频信号的清晰度和保真度。

3. 传感器系统：在传感器系统中，共模滤波器和差模滤波器用于抑制传感器信号中的共模干扰和差模干扰，提高传感器系统的测量精度和稳定性。

4. 电力系统：在电力系统中，共模滤波器和差模滤波器用于抑制电力信号中的共模干扰和差模干扰，提高电力系统的工作效率和稳定性。

四、共模滤波器和差模滤波器的设计要点1. 选择合适的滤波器类型：根据应用场景和需求，选择合适的共模滤波器或差模滤波器类型，如低通滤波器、高通滤波器、带通滤波器等。

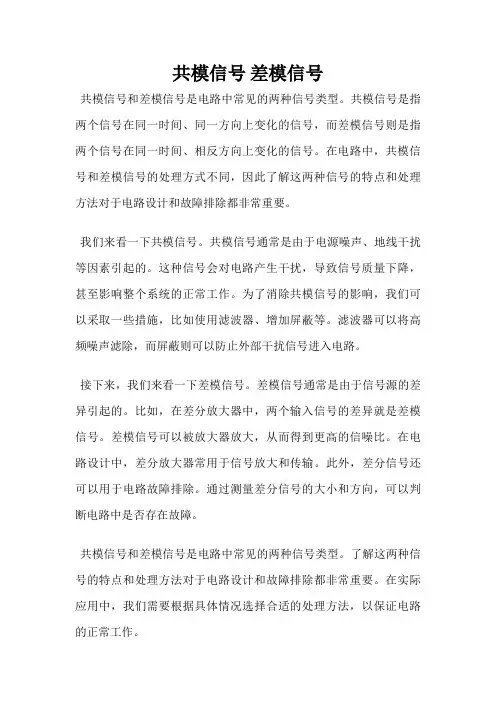

共模信号差模信号
共模信号和差模信号是电路中常见的两种信号类型。

共模信号是指两个信号在同一时间、同一方向上变化的信号，而差模信号则是指两个信号在同一时间、相反方向上变化的信号。

在电路中，共模信号和差模信号的处理方式不同，因此了解这两种信号的特点和处理方法对于电路设计和故障排除都非常重要。

我们来看一下共模信号。

共模信号通常是由于电源噪声、地线干扰等因素引起的。

这种信号会对电路产生干扰，导致信号质量下降，甚至影响整个系统的正常工作。

为了消除共模信号的影响，我们可以采取一些措施，比如使用滤波器、增加屏蔽等。

滤波器可以将高频噪声滤除，而屏蔽则可以防止外部干扰信号进入电路。

接下来，我们来看一下差模信号。

差模信号通常是由于信号源的差异引起的。

比如，在差分放大器中，两个输入信号的差异就是差模信号。

差模信号可以被放大器放大，从而得到更高的信噪比。

在电路设计中，差分放大器常用于信号放大和传输。

此外，差分信号还可以用于电路故障排除。

通过测量差分信号的大小和方向，可以判断电路中是否存在故障。

共模信号和差模信号是电路中常见的两种信号类型。

了解这两种信号的特点和处理方法对于电路设计和故障排除都非常重要。

在实际应用中，我们需要根据具体情况选择合适的处理方法，以保证电路的正常工作。

在 EMC（Electromagnetic Compatibility，电磁兼容性）的上下文中，共模（Common Mode）和差模（Differential Mode）是描述信号传输或电路中信号处理方式的两个重要概念。

它们主要用于描述电路中信号的特性和干扰的来源。

1. 共模（Common Mode）：
- 共模信号是指在电路中两个信号引线（通常是成对的导线）同时保持相同的电压变化。

换句话说，共模信号是两个信号之间的电压差保持不变。

在传输线路或电缆中，共模信号可能是由于外部干扰（例如电磁辐射或接地问题）引起的，也可能是由于线路不平衡引起的。

- 共模信号通常被认为是对系统造成干扰的主要来源之一。

因为它们会影响整个电路或系统，导致不良的工作性能或传输错误。

2. 差模（Differential Mode）：
- 差模信号是指在电路中两个信号引线之间存在相对的电压变化。

换句话说，差模信号是两个信号之间的电压差随着时间变化。

在差模传输中，信号是通过两个相对的信号线（如一对平衡传输线）传输的，这样可以更好地抵抗外部干扰。

- 差模传输通常被认为是在电磁兼容性方面更可靠和抗干扰的。

因为它们能够在信号接收端通过比较两个相对的信号来消除共模干扰，从而获得较高的信号完整性和抗干扰性。

在实践中，电路和电缆设计通常会考虑如何减小共模干扰，例如通过使用屏蔽电缆、良好的接地设计以及差模传输等方法来提高电路的EMC 性能。

因此，理解共模和差模的概念对于设计抗干扰电路和系统具有重要意义。

共模与差模完美解释共模与差模虽然我们在学习模电时经常提到关于共模和差模两个知识点，但是有时候总⽆法与实际电路结合起来，搞不清楚为什么要去抑制共模，为什么电平输⼊时⼀定会带⼊共模信号。

特此在摘录⽹上⼤侠们的知识论点，争取把这个问题弄清楚。

共模信号与差模信号最简单理解，共模信号和差模信号是指差动放⼤器双端输⼊时的输⼊信号。

共模信号：双端输⼊时，两个信号相同。

差模信号：双端输⼊时，两个信号的相位相差180度。

任何两个信号都可以分解为共模信号和差模信号。

设两路的输⼊信号分别为： A,B.m,n分别为输⼊信号A，B的共模信号成分和差模信号成分。

输⼊信号A，B可分别表⽰为：A=m+n；B=m-n则输⼊信号A,B可以看成⼀个共模信号 m 和差模信号 n 的合成。

其中m=(A+B)/2；n=(A-B)/2。

我们需要的是整个有意义的“输⼊信号”，要把两个输⼊端看作“整体”。

就像初中时平⾯坐标需要⽤ x,y 两个数表⽰，⽽到了⾼中或⼤学就只要⽤⼀个“数”v，但这个 v 是由 x,y 两个数构成的“向量”……⽽共模、差模正是“输⼊信号”整体的属性，差分输⼊可以表⽰为vi = (vi+, vi-)也可以表⽰为vi = (vic, vid)c 表⽰共模，d 表⽰差模。

两种描述是完全等价的。

只不过换了⼀个认识⾓度，就像⼏何学⾥的坐标变换，同⼀个点在不同坐标系中的坐标值不同，但始终是同⼀个点。

运放的共模输⼊范围：器件（运放、仪放……）保持正常放⼤功能（保持⼀定共模抑制⽐ CMRR）条件下允许的共模信号的范围。

显然，不存在“某⼀端”上的共模电压的问题。

但“某⼀端”也⼀样存在输⼊电压范围问题。

⽽且这个范围等于共模输⼊电压范围。

道理很简单：运放正常⼯作时两输⼊端是虚短的，单端输⼊电压范围与共模输⼊电压范围⼏乎是⼀回事。

对其它放⼤器，共模输⼊电压跟单端输⼊电压范围就有区别了。

例如对于仪放，差分输⼊不是0，实际⼯作时的共模输⼊电压范围就要⼩于单端输⼊电压范围了。

差模干扰在两根信号线之间传输，属于对称性干扰。

消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)1.什么是共模干扰和差模干扰电压电流的变化通过导线传输时有二种形态,我们将此称做"共模"和"差模".设备的电源线,电话等的通信线,与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号.但在这两根导线之外通常还有第三导体,这就是"地线".干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路,地线做返回路传输.前者叫"差模",后者叫"共模".2.什么是共模残压什么是共模残压在规定波形,标称放电电流冲击氧化锌阀片,阀片两端测到的电压峰值,称为残压. 残压与压敏电压的比值,残压比.雷击,闪电会在输入/输出电源线上产生瞬间高压,大电流,影响用户设备稳定运行,严重时会造成设备损坏.艾默生系列UPS具有双重防雷保护及国际安规设计.除在UPS内部设置了专门的防雷电路外,还备有选件C级防雷箱,该防雷箱满足如下标准:IEC 1312-3《雷电电磁脉冲的防护第3部分:浪涌保护器的要求》 ,IEC 1000-4《电磁兼容性实验和测量技术》,IEC-60664,IEC-61312,IEC-61643.内部设有过流保护与告警电路干接点,面板有显示防雷状态指示灯.能耐受雷击电流波形为8/20μs ,共模幅值为20KA;差模幅值为10KA的冲击;共模残压不高于2.5KV,差模残压不高于2KV. 防雷装置应能承受模拟雷击电压波形为10/700μs,电压幅值为5KV的冲击;共模残压不高于2.5KV,差模残压不高于2KV.即实现UPS的防雷保护还可以完成对计算机及计算机网络的防雷保护.另.差模信号和共模信号差模信号又称为常模、串模、线间感应和对称信号等，在两线电缆传输回路，每一线对地电压用符号V1和V2来表示。

差分放大电路共模和差模
差分放大电路是一种常见的电路设计，用于放大差分信号。

差分信号是指由两个相对的信号组成的信号，如正相位和负相位信号。

在差分放大电路中，这两个信号经过放大后，可以得到一个差分输出信号。

共模是指差分输入信号中的两个信号相对于地（或共地）的平均值。

在差分放大电路中，共模信号一般被视为噪声，需要通过设计电路来抑制。

共模抑制比（Common Mode Rejection Ratio, CMRR）是衡量差分放大电路抑制共模信号能力的重要指标，其数值决定了电路的性能。

差模是指差分输入信号中的两个相对信号的差值。

在差分放大电路中，差模信号是需要放大的信号部分，因为它代表了差分输入信号的变化量。

差模放大增益（Differential Mode Gain, DMG）是衡量差分放大电路对差模信号放大能力的指标。

综上所述，差分放大电路通过放大差分信号中的差模信号，获取差分输出信号，并抑制共模信号。

通过合理设计差分放大电路的差模放大增益和共模抑制比，可以实现对差分信号的高增益放大和共模信号的抑制。

电源emc共模差模电路摘要：一、引言二、电源EMC的基本概念三、共模与差模电路的区别四、共模差模电路的工作原理五、共模差模电路在电源EMC中的应用六、总结正文：一、引言随着电子技术的飞速发展，电磁干扰问题日益严重，电源EMC问题也越来越受到人们的关注。

电源EMC是指电源系统在外部电磁环境中能正常工作，并不对外部环境产生不可接受的电磁干扰。

为了达到这个目的，共模差模电路在设计中起到了关键作用。

二、电源EMC的基本概念电源EMC主要包括两个方面：一方面是电源系统在复杂电磁环境中正常工作，另一方面是电源系统产生的电磁干扰不能对其他电子设备造成影响。

电磁兼容性（EMC）是一个非常重要的性能指标，对于保证电子设备的可靠性和稳定性具有重要意义。

三、共模与差模电路的区别共模电路和差模电路是电源EMC中的两种基本电路。

它们的区别在于参考点不同。

共模电路的参考点是地，而差模电路的参考点是电源电压。

这两种电路的作用是抑制电源系统中的共模干扰和差模干扰，从而提高电源EMC性能。

四、共模差模电路的工作原理共模差模电路的工作原理是通过电容、电感等元器件组成的滤波网络，对电源系统中的共模干扰和差模干扰进行抑制。

共模滤波器主要作用于共模干扰，而差模滤波器主要作用于差模干扰。

当共模干扰或差模干扰通过滤波器时，滤波器会消耗干扰能量，从而降低干扰对电源系统的影响。

五、共模差模电路在电源EMC中的应用共模差模电路在电源EMC中的应用非常广泛。

在电源系统的设计中，通常需要针对共模干扰和差模干扰分别设计共模滤波器和差模滤波器。

共模滤波器通常包括电感、电容等元器件，而差模滤波器通常包括两个电感、一个电容等元器件。

合理地选择元器件的参数和电路拓扑，可以有效地提高电源EMC 性能。

六、总结电源EMC是电子设备可靠性和稳定性的重要保障。

共模差模电路在电源EMC中起到了关键作用，通过抑制共模干扰和差模干扰，提高电源系统的电磁兼容性。

什么是差模信号和共模信号在电路中，存在着两种类型的信号：差模信号和共模信号。

这两种信号在信号传输中都会产生影响，因此我们需要了解差模信号和共模信号的含义以及它们在电路中的作用。

差模信号差模信号指的是两个信号之间的差值信号。

在电路中，通常是通过运算放大器来实现对两个信号的差值计算。

差模信号一般用来表示正负极间的电压差异，它包含了信号源之间的差异信号，通常发生在信号传输的不同路径中。

在很多应用中，差模信号代表着我们需要测量的信号，例如温度传感器等。

差模信号的传输可以通过平衡传输和非平衡传输两种方式实现。

平衡传输即将差模信号双向地传输到接收器，减少了电磁噪声的影响。

非平衡传输则将差模信号单向传输到接收器，一般应用于短距离传输和低速传输，因此对电磁噪声的抵抗力较弱。

共模信号共模信号指的是两个信号之间的平均值信号。

这个平均值信号在信号传输中也会产生影响，因此需要在设计电路时注意它的存在。

共模信号通常来自电源、地线、电路元件等，这些信号会引起电路中信号测量的偏差，极大地影响了信号质量。

共模信号的消除可以通过多种方法实现。

其中一种方法是使用差分输入电路，差分输入电路能够消除掉两个信号之间的共模信号。

此外，还可以使用共模抑制电路、隔离电路和滤波器等方法来消除共模信号的干扰。

差模信号和共模信号的区别差模信号和共模信号的区别在于它们在信号传输中的表现。

差模信号通常表现为电路的差异信号，在信号源之间传输差异信号时会产生，传输距离较远时通常采用平衡传输的方式来减少信号失真。

共模信号则表现为电路的平均信号，在电源、地线等部件中产生，需要通过差分输入电路等方法进行消除，以减少对信号质量的影响。

结语差模信号和共模信号在电路中的重要性不可忽视。

了解差模信号和共模信号的含义，以及它们在电路中的作用，有助于我们设计出更加准确、稳定的电路。

在实际应用中，我们应该根据具体情况选择不同的传输方式和消除方法，以达到最优的信号质量。

共模和差模是信号传输中的两种方式，而频段则描述了信号传输的频率范围。

以下为您解释两者之间的区别：
1. 共模(Common Mode) 和差模(Differential Mode)
* 共模：当两个信号线以相同的幅度和相位变化时，这种传输方式被称为共模。

共模信号通常是由于电磁干扰(EMI) 引起的。

* 差模：当两个信号线以相反的幅度和相位变化时，这种传输方式被称为差模。

在数据线中，差模信号是由于实际数据变化引起的。

2. 频段：频段通常描述的是信号传输的频率范围。

例如，低频(LF)、中频(MF)、高频(HF)、甚高频(VHF)、特高频(UHF) 等，都是不同频率范围的描述。

这些频段可能会被用于不同的通信和数据传输系统。

例如，通信系统中的传输线可以设计为对差模信号有较低的阻抗，而对共模信号有较高的阻抗。

这样，差模信号可以更容易地通过传输线进行传输，而共模信号则会被抑制。

了解不同频段的特性和优势对于设计和优化通信系统是至关重要的。

在实际情况中，可能会有不同的信号模式和频段的具体要求或标准。

对于这些情况，通常需要根据相关的标准或规范进行设计和实施。

共模与差模的理解嘿，朋友们！今天咱来唠唠共模和差模。

这俩玩意儿啊，就像一对欢喜冤家。

你看啊，共模就像是大家一起行动，步伐一致，朝着一个方向使劲儿。

比如说一群人一起拔河，那股劲儿就是共模的力量。

它存在于很多电路里，有时候会带来一些麻烦呢！就好像大家一起用力过猛，可能绳子都要被拉断啦。

而差模呢，就有点特别啦。

它就像是两个人在跷跷板上，一上一下，相互较量。

在电路里也是这样，它体现着一种差异和变化。

咱打个比方吧，共模就像是一场大合唱，所有人都唱着同一个旋律，声音洪亮；差模呢，就像是两个人的对唱，有高有低，相互呼应。

你想想，如果只有共模，那世界不就太单调啦？全是一个样儿，多没意思呀！而有了差模，就有了变化，有了精彩。

有时候咱在生活中不也这样嘛。

大家一起为了一个目标努力，这就是共模的体现。

但每个人又都有自己的特点和优势，这就是差模呀。

咱不能光追求一致，也得有自己的个性呢。

共模和差模在电路设计里那可是非常重要的。

要是没搞清楚它们，那电路可能就出问题啦。

就好像建房子，基础没打好，房子能牢固吗？咱再换个角度看，共模像是一股洪流，汹涌澎湃；差模则像是其中的一朵朵浪花，各自跳跃。

它们相互配合，才构成了完整的画面。

在我们的生活中，也要学会处理好共模和差模的关系呀。

既要和大家团结协作，又要保持自己的独特。

不能人云亦云，得有自己的想法和行动。

总之呢，共模和差模虽然是电路里的概念，但它们和我们的生活也是息息相关的呀。

咱可得好好琢磨琢磨，不是吗？它们就像生活中的两面，缺一不可。

只有理解了它们，咱才能更好地应对各种情况，让生活更加丰富多彩。

所以啊，可别小瞧了这共模和差模哟！。

开关电源中的共模电感和差模电感是两种不同的电感组件，它们在电源电路中起到不同的作用。

1.共模电感（Common Mode Inductor）：共模电感主要用于抑制电源线上的共模干扰。

在
开关电源中，当开关管切换时，会产生高频噪声信号，这些噪声信号可能通过电源线传播到其他设备或系统中，引起共模干扰。

共模电感通过限制共模噪声电流的流动，将其滤除或减小，从而降低共模干扰的影响。

通常，共模电感会在输入端与地之间连接，并与滤波电容一起组成共模滤波器。

2.差模电感（Differential Mode Inductor）：差模电感主要用于处理电源线上的差模信号，
其中差模信号是指两个相对参考点之间的信号。

在开关电源中，差模电感通常用于输出端的滤波，目的是滤除开关电源输出端的高频谐波噪声。

差模电感位于开关电源的输出端，与输出电容一起组成差模滤波器，以过滤掉输出端的高频噪声，并提供稳定的输出电压。

需要注意的是，共模电感和差模电感在电路中起到不同的作用，其参数和设计需根据具体的开关电源系统要求进行选择和优化。
