分层总和法沉降计算表格

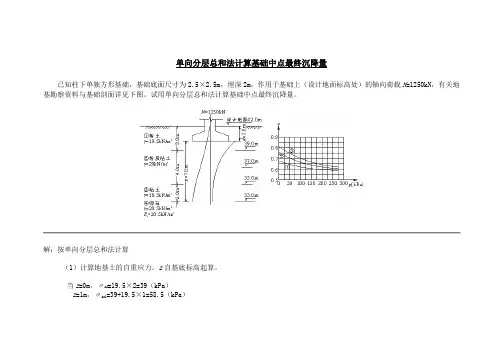

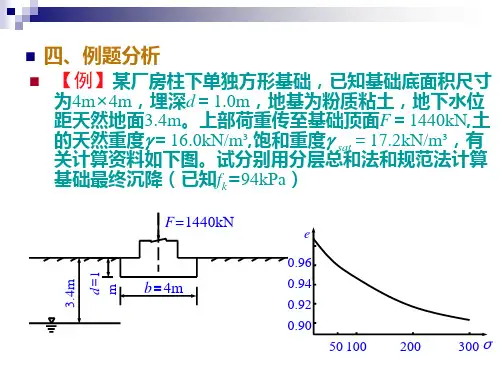

单向分层总和法计算基础中点最终沉降量已知柱下单独方形基础，基础底面尺寸为2.5×2.5m，埋深2m，作用于基础上（设计地面标高处）的轴向荷载N=1250kN，有关地基勘察资料与基础剖面详见下图。

试用单向分层总和法计算基础中点最终沉降量。

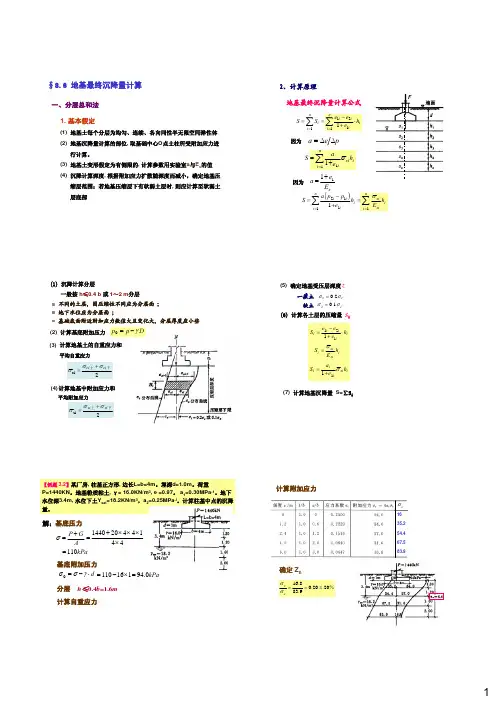

解：按单向分层总和法计算（1）计算地基土的自重应力。

z自基底标高起算。

当z=0m，σsD=19.5×2=39（kPa）z=1m，σsz1=39+19.5×1=58.5（kPa）z=2m，σ=58.5+20×1=78.5（kPa）sz1z=3m，σ=78.5+20×1=98.5（kPa）sz1z=4m，σ=98.5+(20-10)×1=108.5（kPa）sz1z=5m，σ=108.5+(20-10)×1=118.5（kPa）sz1z=6m，σ=118.5+18.5×1=137（kPa）sz1z=7m，σ=137+18.5×1=155.5（kPa）sz1=20kN/m3。

（2）基底压力计算。

基础底面以上，基础与填土的混合容重取γ（3）基底附加压力计算。

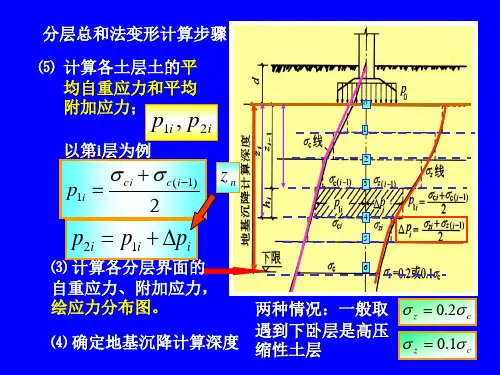

（4）基础中点下地基中竖向附加应力计算。

用角点法计算，L/B=1，σzi=4K si·p0，查附加应力系数表得K si。

（5）确定沉降计算深度z n考虑第③层土压缩性比第②层土大，经计算后确定z n=7m，见下表。

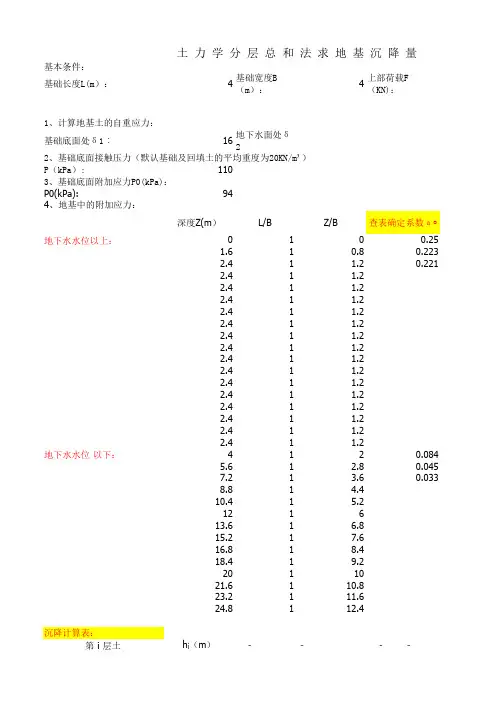

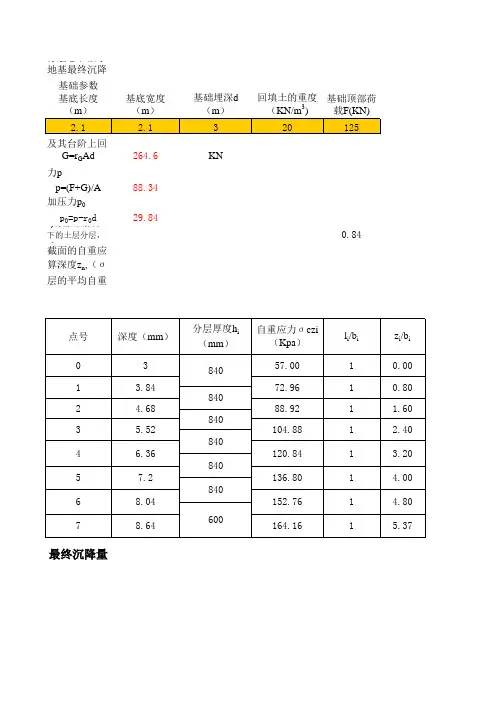

例题4-1计算表格1z (m)zB/2Ksσz(kPa)σsz(kPa)σz/σsz(%)zn(m)0 1 2 3 4 5 6 70.81.62.43.24.04.85.60.250 00.199 90.112 30.064 20.040 10.027 00.019 30.014 8201160.790.2951.6232.2421.7115.5211.903958.578.598.8108.5118.5137155.529.7118.3211.337.6按7m计（6）计算基础中点最终沉降量。
