机械产品图号编码设计方法与原则

机械产品图号编码设计方法与原则在机械制造业中具有重要意义，它直接关系到产品设计、工艺准备、生产组织、经营管理及财务统计等多个环节。

一、图号编制或编码的几点原则1.基础信息代码和依据：o图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代码和依据，是企业信息化数据的基础或数据源。

2.系统性分类：o系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理的分类体系。

3.唯一性：o一个代码只能唯一的标识一个分类对象，确保图纸的唯一识别性。

4.规范性：o编码格式必须统一，以便于管理和使用。

5.兼顾管理与习惯：o兼顾已有代码的格式，便于考虑管理与习惯，减少转换成本。

6.可延续性和拓展性：o编码设计应具有可延续性和拓展性，为下一级信息管理创造条件，确保在未来一段时间内（如30-50年）编码原则不改变的前提下，编码资源充足。

7.同一零件或部件的图号一致性：o当用两张以上数量图纸描述同一零件或部件时，应采用同一图号。

8.位数合理性：o图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。

在满足较长时间内不改变编码原则的前提下，应尽可能地减少总位数。

二、常用图号构成方法图号可以是一个号或几个号组成，在信息技术数据库中对应的是数据库的字段。

每一个图号在标题栏中放在单独的一个框内。

常用图号通常要考虑以下产品或图纸的特征或属性：•合同号：签订合同时的合同编码。

•隶属关系号：表示或表达零件或部件间的所属关系。

•大分类号和小分类号：按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）。

•图纸幅面特征代码：如A0、A1、A2、A3、A4等。

•设备位置分类代码：如在一项工程中工艺流程的某一段位置的设备的编码。

•材料特征代码：表示零件、部件、焊接件、有色金属、橡胶制品等材料属性。

•专业特征代码：表示有别于机械专业的代码，如液压专业、电气专业等。

•零件与部件区分代码：如部件、焊接件、组合件、零件等。

机械产品图号编码设计对于产品管理和生产过程至关重要。

以下是机械产品图号编码的设计方法与原则：**一、设计方法**1. 分类编码法- 首先对机械产品进行分类，可按照产品类型、功能、结构等进行划分。

- 为每个类别分配特定的代码段，例如用一位或几位数字、字母表示不同的产品大类。

- 在大类代码的基础上，再对具体的产品型号、规格等进行进一步编码。

2. 层次编码法- 将产品图号编码分为不同的层次，反映产品的结构层次关系。

- 通常从高层次到低层次依次为产品系列、部件、零件等。

- 每个层次都有相应的代码段，通过组合这些代码段可以唯一确定一个具体的产品或零件。

3. 混合编码法- 结合分类编码法和层次编码法的优点，进行混合编码。

- 先进行分类，再在每个类别中采用层次编码的方式。

- 例如，先用字母表示产品大类，然后用数字表示产品系列，再用数字和字母的组合表示部件和零件。

**二、设计原则**1. 唯一性- 每个产品或零件的图号编码必须是唯一的，不能重复。

- 确保在整个企业的产品管理系统中，通过图号编码能够准确地识别和区分不同的产品和零件。

2. 可读性- 图号编码应具有一定的可读性，能够直观地反映产品或零件的一些基本信息。

- 例如，通过代码可以大致了解产品的类型、规格等，方便生产、管理和查询。

3. 可扩展性- 设计图号编码时要考虑到企业未来的发展和产品的扩展。

- 预留足够的编码空间，以便在需要时能够轻松地增加新的产品类型、型号或规格。

4. 稳定性- 一旦确定了图号编码方案，应尽量保持稳定，避免频繁更改。

- 频繁更改图号编码会给生产、管理和库存控制等带来很大的麻烦。

5. 标准化- 遵循国家和行业的相关标准，确保图号编码的规范性和通用性。

- 如果企业有多个部门或与外部企业有合作，标准化的图号编码有助于提高信息交流和协作的效率。

6. 简洁性- 图号编码应尽量简洁，避免过长和复杂。

- 简洁的编码易于记忆和使用，减少错误的发生。

例如，某机械企业的产品图号编码设计如下：产品大类用字母“A”表示农业机械，“B”表示工程机械，“C”表示通用机械等。

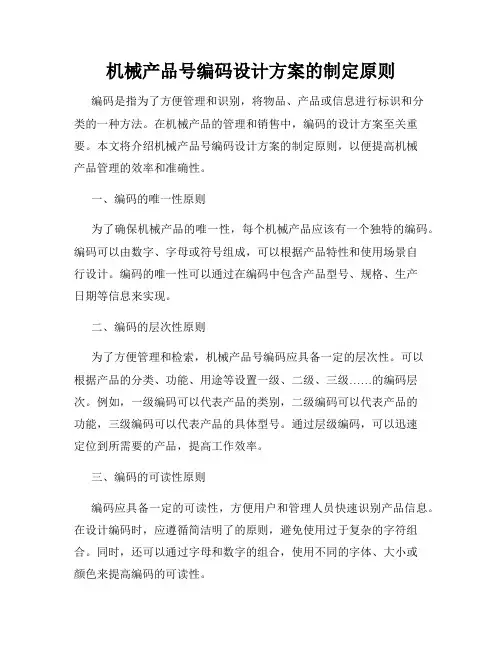

机械产品号编码设计方案的制定原则编码是指为了方便管理和识别，将物品、产品或信息进行标识和分类的一种方法。

在机械产品的管理和销售中，编码的设计方案至关重要。

本文将介绍机械产品号编码设计方案的制定原则，以便提高机械产品管理的效率和准确性。

一、编码的唯一性原则为了确保机械产品的唯一性，每个机械产品应该有一个独特的编码。

编码可以由数字、字母或符号组成，可以根据产品特性和使用场景自行设计。

编码的唯一性可以通过在编码中包含产品型号、规格、生产日期等信息来实现。

二、编码的层次性原则为了方便管理和检索，机械产品号编码应具备一定的层次性。

可以根据产品的分类、功能、用途等设置一级、二级、三级……的编码层次。

例如，一级编码可以代表产品的类别，二级编码可以代表产品的功能，三级编码可以代表产品的具体型号。

通过层级编码，可以迅速定位到所需要的产品，提高工作效率。

三、编码的可读性原则编码应具备一定的可读性，方便用户和管理人员快速识别产品信息。

在设计编码时，应遵循简洁明了的原则，避免使用过于复杂的字符组合。

同时，还可以通过字母和数字的组合，使用不同的字体、大小或颜色来提高编码的可读性。

四、编码的扩展性原则随着机械产品的不断发展和壮大，编码也需要具备一定的扩展性。

在设计编码方案时，应考虑到未来产品线扩展的可能性。

可以为未来的产品预留一定的编码范围，以便将来的产品可以顺利纳入编码系统。

遵循编码的扩展性原则，可以减少后期的重复调整和修改。

五、编码的可操作性原则机械产品号编码应具备一定的可操作性，使得编码的使用能够便捷且不易出错。

可以采用编码生成软件或系统，通过输入产品相关信息来自动生成编码。

同时，在编码的使用过程中，应提供相应的指南和规范，以确保编码的正确使用和标识。

六、编码的一致性原则为了确保编码的统一性，机械产品号编码的设计应遵循一致性原则。

不同部门或不同产品线的编码应有一定的规范和约束，以确保编码的标识和识别的一致性。

可以在公司内部制定编码标准，以便各个部门和人员都能按照相同的规则来进行编码。

机械产品图号编码是产品识别和分类的重要工具，它有助于在设计、生产、库存管理等过程中快速准确地识别产品。

以下是机械产品图号编码设计的一些方法与原则：### 设计方法：1. **唯一性**：每个产品的图号编码应该是唯一的，以避免混淆。

2. **系统性**：编码系统应该有明确的层次结构，便于分类和管理。

3. **简洁性**：编码应尽可能简短，便于记忆和输入。

4. **扩展性**：编码系统应具备一定的扩展性，以适应产品线的发展。

5. **标准化**：遵循行业内的编码标准，如ISO标准等。

6. **包含必要信息**：编码应包含产品的基本信息，如类别、系列、型号、版本等。

7. **易于识别**：编码应易于识别和区分，避免相似编码带来的混淆。

8. **自动化兼容**：编码应便于自动化系统的识别和处理。

### 设计原则：1. **一致性**：编码规则在整个企业或产品线中保持一致。

2. **可读性**：编码应易于阅读和理解，必要时应包含文字说明。

3. **稳定性**：编码规则一旦确定，应保持稳定，避免频繁更改。

4. **灵活性**：在设计编码时，应考虑到未来可能的变化和扩展。

5. **安全性**：编码不应包含敏感信息，避免泄露产品的关键特性。

6. **追溯性**：编码应能够追溯到产品的详细信息和生产批次。

7. **国际化**：考虑到国际市场，编码应易于不同语言和文化背景的人理解。

8. **合规性**：编码设计应符合相关法律法规和行业标准。

### 示例编码结构：- **类别码**：表示产品大类，如“P”代表泵，“M”代表电机。

- **系列码**：表示产品系列，如“01”代表小型，“02”代表中型。

- **型号码**：表示产品具体型号，如“ABC123”。

- **版本码**：表示产品设计的版本或修订，如“V1.0”。

- **批次码**：表示产品的生产批次，如“B20230101”。

### 实施步骤：1. **需求分析**：确定编码需要包含的信息和目的。

图样代号编制规则1、图号编制可采用下列字符0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线2、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

（1）采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

（2）同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

（3）同一CAD文件作用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

（4）通用件的编号应参照JB/T5054.8或按企业标准规定。

（5）借用件的编号应采用被借用件的代号。

3、机械零件图样代号编制规则零件图样代号规则：“机器代号－机器系列区分代号－零件编号－附加编号－改进号”以自动磨机为例：ZDMJ —20T —1010 —01 — A自动磨机—20头—编号1010 —附加号01 —第一次重大改进3.1机器代号机器名称代号机器名称代号全自动花岗岩条板抛光机ZDMJ 双锁紧桥式切石机HSGJ-1600线外线桥式切石机DNWQ 液压锁紧柱式切石机DZQ-1600桥式中切机HSQ-1200 龙门切石机HSQ-3500单刀横切机DDHQ 手摇切边机HSQB烧花机SHJ 矿山荒料双刀切石机HSKS仿型柱座柱帽切机HSZM-2500 电脑仿型线条机DNFX异形磨边机HSMB-3800 手扶磨光机HSM-260A磨台HSM-260B 工地轻便切机HSQC-IO（暂留）（暂留）（暂留）（暂留）（暂留）（暂留）注：1、以上代号为已使用的代号，继续沿用，不再进行修改。

2、本规则正式实施后，机器的代号均由4位拉丁字母组成，并且不能以上述代号重复。

3、每种新机器研发成功后，都应该将代号补充到上表内。

4、暂留空不够时，可附表。

附表文件编号：5.1.2.2顺序号（1）顺序号由1位阿拉伯数字组成。

（2）以自然数1、2、3……递增。

5.1.3零件号（1）零件号由2位阿拉伯数字组成。

（2）以01、02、03……递增。

机械产品号编码的设计原则和规范要求机械产品号编码是指为了管理和识别机械产品而对其进行的编号和标识。

它是机械产品管理的重要组成部分，能够方便追踪产品的生产、销售和售后服务等各个环节，并提高工作效率和客户满意度。

为了确保机械产品号编码的准确性和有效性，以下是机械产品号编码的设计原则和规范要求。

一、唯一性原则机械产品号编码必须具有唯一性，即每个产品都应该有一个独一无二的编码。

这样可以避免混淆和错误，方便对产品进行追踪和管理。

为了实现唯一性，可以采用系统自动生成的编码方式，或者结合产品特征和序列号等信息进行编码。

二、层次性原则机械产品号编码应该具有层次性，即可以根据编码的结构和规则快速了解产品的属性和特征。

一般可以将编码分为产品类别、产品型号、产品序列号等多个层次，按照顺序排列在一起，形成一个完整的编码。

这样便于对不同层次的编码进行搜索和查询。

三、可读性原则机械产品号编码应该具有良好的可读性，即可以直观地理解和识别编码所代表的含义。

为了实现可读性，可以使用易于理解的数字、字母和字符组合，避免过于复杂和难以辨认的编码形式。

同时，在编码规则的设计中应考虑用户的习惯和使用场景，使编码更加简洁明了。

四、可扩展性原则机械产品号编码应该具有一定的可扩展性，即可以适应不同规模和种类的产品管理需求。

随着机械产品的不断更新和扩展，可能需要增加或修改原有的编码规则。

因此，在初期设计编码规则时，应该考虑到未来的发展和变化，使编码具备一定的灵活性和可调整性。

五、标准化原则机械产品号编码应该按照一定的标准进行设计和应用，以确保编码的标识和识别的一致性。

可以参考国际标准或行业标准，统一编码的格式、规则和应用要求。

同时，通过标准化的编码，可以方便不同机构和企业之间的信息交流和共享。

总结起来，机械产品号编码的设计原则和规范要求是唯一性、层次性、可读性、可扩展性和标准化。

在实际应用中，可以结合具体的机械产品特征和管理需求，制定适合的编码规则和方案。

机械图号编写规则 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

四、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

通用件的编号应参照JB/或按企业标准的规定。

借用件的编号应采用被借用件的代号。

五、主要内容1、软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2、图纸编号规则1）产品编号XXX·XX·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。

3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。

6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

四、一般要求4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。

4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。

4. 1.5 借用件的编号应采用被借用件的代号。

五、主要内容1、软件的使用技术部机械制图统一采用 AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2、图纸编号规则1）产品编号XXX·XX ·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。

3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。

6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

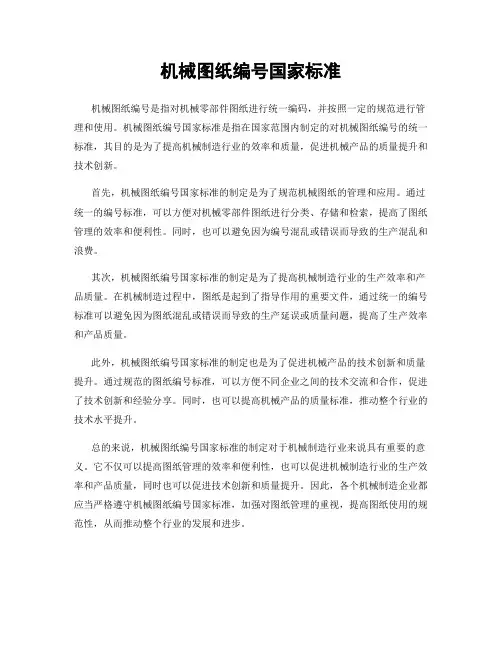

机械图纸编号国家标准
机械图纸编号是指对机械零部件图纸进行统一编码，并按照一定的规范进行管理和使用。

机械图纸编号国家标准是指在国家范围内制定的对机械图纸编号的统一标准，其目的是为了提高机械制造行业的效率和质量，促进机械产品的质量提升和技术创新。

首先，机械图纸编号国家标准的制定是为了规范机械图纸的管理和应用。

通过统一的编号标准，可以方便对机械零部件图纸进行分类、存储和检索，提高了图纸管理的效率和便利性。

同时，也可以避免因为编号混乱或错误而导致的生产混乱和浪费。

其次，机械图纸编号国家标准的制定是为了提高机械制造行业的生产效率和产品质量。

在机械制造过程中，图纸是起到了指导作用的重要文件，通过统一的编号标准可以避免因为图纸混乱或错误而导致的生产延误或质量问题，提高了生产效率和产品质量。

此外，机械图纸编号国家标准的制定也是为了促进机械产品的技术创新和质量提升。

通过规范的图纸编号标准，可以方便不同企业之间的技术交流和合作，促进了技术创新和经验分享。

同时，也可以提高机械产品的质量标准，推动整个行业的技术水平提升。

总的来说，机械图纸编号国家标准的制定对于机械制造行业来说具有重要的意义。

它不仅可以提高图纸管理的效率和便利性，也可以促进机械制造行业的生产效率和产品质量，同时也可以促进技术创新和质量提升。

因此，各个机械制造企业都应当严格遵守机械图纸编号国家标准，加强对图纸管理的重视，提高图纸使用的规范性，从而推动整个行业的发展和进步。

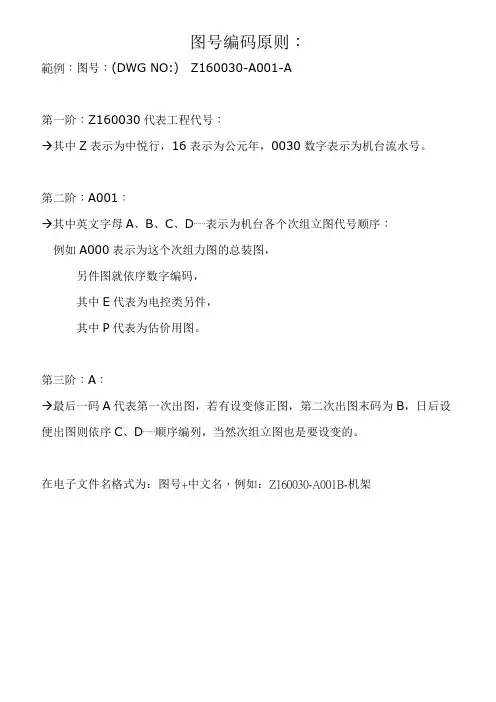

图号编码原则：
範例：图号：(DWG NO:) Z160030-A001-A
第一阶：Z160030代表工程代号：
→其中Z表示为中悦行，16表示为公元年，0030数字表示为机台流水号。

第二阶：A001：
→其中英文字母A、B、C、D⋯⋯表示为机台各个次组立图代号顺序：
例如A000表示为这个次组力图的总装图，
另件图就依序数字编码，
其中E代表为电控类另件，
其中P代表为估价用图。

第三阶：A：
→最后一码A代表第一次出图，若有设变修正图，第二次出图末码为B，日后设便出图则依序C、D⋯⋯顺序编列，当然次组立图也是要设变的。

在电子文件名格式为：图号+中文名，例如：Z160030-A001B-机架。

产品图、工装、通用件的编号规则本规则的编制在于使全公司的工装编号得到统一、便于库房、财务、采购、生产、技术资料等的管理，同时使各公司间资源得到最大化利用。

本规则的编制参照了《JB-T9164-1998 工艺装备编号方法》，同时吸取了本公司过去工装编码不统一、管理不便等情况，并结合公司的实际生产编制而成。

有不足之处望各部们提供宝贵意见。

1、编制原则：1.1反应产品的基本属性 1.2不宜过长、过乱 1.3易于扩充、易于记忆。

2、编制规则如下：2.1汽缸头产品图编号规则：—XXX2.1.1编号规则说明：2.1.1.1本编制规则适用于本公司生产的各产品。

2.1.1.2 前面为产品型号，中间隔以短横，后面为基本号。

2.1.1.3 000为组件总成图。

2.1.1.4 010给予该组件内最大零件，例：168F-1汽缸头为：168F-1-0102.1.1.5 001-009为预备用号。

如分组内简图，座圈导管气道关系图、毛坯图等。

例：毛坯图为：001。

2.1.1.6依据隶属关系编零件图号，例：168F-1进气座圈为168F-1-011，依次类推。

2.2 工装代号的构成2.2.1工装代号编号规则说明：2.2.1.1公司代号：为区分三个公司均生产同种型号产品时用，若为独家生产时则可取消公司代号。

2.2.1.2类别号有：D：刀具； L：量具； F：辅具,J:夹具。

2.2.1.3顺序号：选择一条生产线作为基准线，依此条生产线生产的基本产品工序顺序依次编制，同一加工部位、固定顺序号。

2.2.1.3.1同一加工部位、同一生产线、不同产品时顺序号一致。

2.2.1.3.2 同一加工部位、不同生产线、相同/不同产品时顺序号一致。

2.2.2具体举例表1 表12.3.1.1 T表示通用2.3.1.2 类别号同工装类别号，见2.2.1.2。

2.3.1.3 特征号见表1表2表3表3续编制：审核：批准：。

机械产品号编码的设计原则与技巧分享在机械制造业中，为了方便管理和识别产品，为每个机械产品分配一个独特的编码是非常重要的。

一个好的产品号编码系统可以提高生产效率、减少错误，并提供有效的追溯能力。

本文将分享机械产品号编码的设计原则与技巧，帮助读者了解如何建立一个有效的编码系统。

一、一致性设计一个一致的编码系统是非常重要的。

所有的机械产品应该按照相同的规则和结构进行编号。

这样做可以确保每个编码都简洁明了，并减少混乱和错误。

二、清晰可读机械产品的编码应该简洁明了，并且容易被识别和阅读。

可以使用数字、字母或符号来表示不同的属性和特征，例如产品类型、规格、尺寸、材料等。

同时，建议避免使用过长或过于复杂的编码，以免增加识别的难度。

三、可扩展性编码系统应该具有一定的可扩展性，以适应未来业务的发展和增长。

随着产品线的扩大和种类的增多，编码系统应该可以轻松地新增和调整编码规则，而不会引起混乱或重复。

四、唯一性每个机械产品的编码应该是唯一的，不允许有重复。

这可以通过在每个编码中包含唯一的标识符或序列号来实现。

唯一性的编码可以确保每个产品都有独立的身份，并方便管理和追溯。

五、层次结构对于大型机械制造企业来说，建立一个层次结构的编码系统是非常有必要的。

这可以将产品按照不同的分类、组件或功能分组，并为每个组别分配独立的编码。

层次结构的编码系统可以提高产品管理的效率，并为各个层次的产品提供清晰的标识。

六、标准化当多个供应商或合作伙伴参与到产品制造过程中时，建立一个标准化的编码系统是非常重要的。

所有的参与方都应遵守相同的编码规则和格式，以保证信息的一致性和准确性。

标准化的编码系统可以减少沟通和协调的难度，并提高工作效率。

七、文档化建立一个详细的编码系统文档是必不可少的。

文档应包含各个编码规则、结构和使用示例，以便于员工和合作伙伴的参考。

编码系统文档还应定期更新，以反映业务需求和发展的变化。

结论一个好的机械产品号编码系统可以提高生产效率、减少错误，并提供追溯能力。

三通阀、二通阀图纸编号、版本编号规则1、目的为了规范公司内部及外部对苏州工厂阀门及备件的选用，制定本规则。

2、2012年11月10日之前的图纸编号、版本编号规则2.1编号总则每套三通阀和二通阀的身份对应唯一的编号，编号由两部分组成：项目编号+图纸编号。

2.2工程项目的阀门编号规则项目编号+图纸编号（1）项目编号项目编号为公司内部工程项目的编号，如CDS01、CDA01等。

（2）图纸编号图纸编号为苏州工厂三通阀、二通阀的制造图图号。

该图号为2012年11月10日之前的由苏州工厂执行的各图纸编号。

（3）举例说明如攀钢西昌热轧I标段加热炉项目的DN500的三通阀编号为：CDA67-SSRB500C。

其中CDA67为项目编号，SSRB500C为图纸编号。

（4）其它以上涉及的项目，由苏州工厂按上述规则整理，并列出整理目录，交总工办归档保管。

2.3备件项目的阀门编号规则项目编号+图纸编号（1）项目编号项目编号为售后服务部的合同编号。

（2）图纸编号备件的图纸编号由两部分组成，主体设备图纸编号+零部件编号。

图纸编号为苏州工厂三通阀、二通阀的制造图图号。

该图号为2012年11月10日之前的由苏州工厂执行的各图纸编号。

各备件编号为对应主体设备的零部件编号。

（3）举例说明如攀钢西昌热轧I标段加热炉项目的DN500的三通阀的支撑架编号为：SBPCDA6720121106-SSRB500C-2。

其中SBPCDA6720121106为备件合同编号，SSRB500C为备件主体设备DN500的三通阀，2DN500的三通阀的支撑架编号。

3、2012年11月10日起重新设计、修改图纸的编号、版本编号规则3.1编号总则2012年11月10日起重新设计、修改的图纸采用统一的编号规则，编号规则见上海嘉德公司总工办1201版《苏州工厂二通阀、三通阀标准化文件》。

摘录如下：（1）各设备（三通阀、二通阀等）规格型号标准化，编码原则如下：阀门编号由8 位字符组成，例如三通换向阀、II类、DN400、压力等级20KPa、下出口表示如下：3II400X20；a)第一位：用数字3表示三通阀，数字2表示二通阀；b)第二位用字母I、II 等确定阀门类别，即前文中的I 类、II类、III 类；c)第三～五位表示阀门的规格，采用阀门通径表示：如：200代表DN200；d)第六位表示阀门出口方向：X 代表下出口，C 代表侧出口。

产品图号编写规则SDY-WI-0011、目的使产品的总装图，部件图和零件图的编号规范化。

2、适用范围适用于公司生产的产品，用户要求采用的规定编码除外。

3、职责研究所负责产品图的编号。

4、编号方法4.1产品的总装图编号从01至汽车型号、规格或编码母零件序号，自1起编总装图特征号或部件图序号“前”或“后”的汉语拼音的第一个大写字母汽车（汽车）型号、规格或编码工用户名称的汉语拼音的第一个大写字母4.4 产品明细表的编号总装图编号“自制明细”的汉语拼音的第一个大总装图编号总装图编号总装图编号4.5 借用部件、零件应注明借用的部件、零件的名称和图号，并在标题栏的备注项写上“借用”两字。

4.6 产品图的编号应一一对应，不得重复。

5 相关／支持性文件5.1 SDY-WI-001《程序文件.（作业指导书）编写规则》5.2 SDY-WI-002《文件编码规则》产品工艺文件编号规则SDY-WI-0021、目的使产品工艺文件的编号规范化。

2、适用范围适用于公司生产的汽车减震器和汽车减震器产品的工艺文件的编号。

其它产品参照执行。

3、职责研究所负责产品工艺文件的编号。

4、编号方式4.2 约定4.2.1产品总装或零部件图号按SDY-WI-003《产品图图号编写规则》。

4.2.3工艺方法代号。

见表4.2.4工艺文件编号均填写在该文件上，文件编号应一一对应，不得重复。

4.2.5当借用某一工艺文件时，应注明借用工艺文件的编号。

5、相关／支持性文件5.1 SDY-WI-001《程序文件.（作业指导书)编写导则》5.2 SDY-WI-002《文件编码规则》5.3 SDY-WI-003《产品图图号编写规则》产品图样格式和审批签字规定SDY-WI-0031、目的建立并遵守产品图样审批签字程序，将影响设计质量的人为因素降低到最低限度；规范产品图样格式，便于检索、交流和管理。

2、适用范围适用于产品设计，工艺编制和工装设计参照执行。

3、职责各类设计人员负实施责任，审批、会签人员负相关连带责任。

产品图样的基本要求JS S001-20121适用范围本标准规定了本公司所有产品的产品图样中的编号办法、文件的格式、文件的分类以及文件包含的内容。

本标准适合于本公司所有产品的产品图样。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 14665 机械工程 CAD制图规则GB/T 16675.1 技术制图简化表示法图样画法JB/T5054.2-2000 产品图样及设计文件图样的基本要求JS S001-2012 产品图样的基本要求3.标准条款3.1产品代码的编号办法产品代码采用四位码，具体产品对应的产品代码见下表：□□□□产品类型代号所属行业代号机头代号国家/地区代号举例说明：产品销往销往国家/地区为中国，机头型号为M410,用于钢铁行业，设备类型属于全自动打捆机，则产品代号为CA1M.3.2 产品（非电器类）图纸编号办法产品图纸的二维图纸同三维图纸的编号必须一致。

产品图号规定为12位字符，取号方式如下：□□□□□□□□□□□□零件号(01～09,11～19,21～29……91～99)第二部类号(01～09,11～19,……91～99)第一部类号(01～09,11～19,……91～99)同类产品的顺序号(01,02,03……99)产品代码（见3.1）3.2.1同类产品的顺序号同类产品的顺序号(01,02,03……99)是指同一类产品的变型产品。

3.2.2第一部类号见下表：注：若需增加新部类，根据实际情况在上表中按照顺序增加相应的部类号。

3.2.3二类部件编码和零件号编码二类部件编码和零件号编码由研发工程师根据规范和实际情况编制，本标准不作规定。

机械图号编写规则 Last updated on the afternoon of January 3, 2021图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

四、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

通用件的编号应参照JB/或按企业标准的规定。

借用件的编号应采用被借用件的代号。

五、主要内容1、软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2、图纸编号规则1）产品编号XXX·XX·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。

3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。

6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

IC S 01.110J04JB/T5054.4－2000产品图样及设计文件编号原则Draw ing and d esign d ocument o f p rod uct—Numbering principles2000-03-30 发布2000-10-01 实施国家机械工业局发布JB/T5054.4－2000前言本标准根据企业中实施计算机辅助设计（CAD）的需要，参照GB/T 17825.3—1999《CA D文件管理编号原则》的规定，对JB/T 5054.4—1999《产品图样及设计文件编号原则》（原ZB/T J01 035.4—90）进行了修改与调整:1．增加了第3章“基本原则”，原第3章调为第4章“一般要求”。

2．增加了不同介质CAD图或设计文件的编号应与企业计算机辅助管理信息分类编码相协调的要求。

3．附录A为“提示的附录”，名称改为“常用设计文件尾注号”并增加了设计决策阶段的设计文件及“早期故障分析”等文件的尾注号。

本标准自实施之日起代替JB/T 5054.4—1999。

本标准由全国技术产品文件标准化技术委员会提出并归口。

本标准起草单位：中国机械工业标准化技术协会、机械科学研究院。

本标准主要起草人：杨东拜、孟宪培。

I11 范围本标准规定了机械工业产品图样及设计文件，包括CAD 图和设计文件（以下简称图样和文件或CA D 文件）编号的基本原则和要求。

本标准适用于机械工业产品图样和文件的编号，企业可参照本标准制定细则。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 17710—1999 数据处理校验码系统JB/T 5054.8—1991 产品图样及设计文件通用件和借用件管理办法 JB/T 8823—1998 机械工业企业计算机辅助管理信息分类编码导则3 基本原则3. 1 图样和文件编号一般可采用下列字符：——0~9阿拉伯数字；——A ~Z 拉丁字母（O 、I 除外）； ——短横线、·圆点、/ 斜线。
