挤出成型工艺流程挤出成型工艺流程是一种常用的塑料加工方法，适用于生产各种形状的塑料制品。
以下是一篇关于挤出成型工艺流程的700字的介绍。
挤出成型是将加热熔融的塑料通过挤压机挤压成具有一定断面形状的物体的加工方法，适用于生产线型、板型、片材、管材、棒材等各种塑料制品。
挤出成型工艺流程一般包括原料处理、挤出机挤出、模具设计、模具制造、成型制品加工等环节。
首先，是原料处理。
挤出成型的原料通常是塑料颗粒或粉末，经过称重、筛分、混合等处理，使其符合生产要求。
重量调节是为了保证挤出机正常工作，筛分是为了除去塑料中的杂质，混合则是为了使塑料均匀，提高加工质量。
接下来，是挤出机挤出。
挤出机是将加热熔融的塑料通过螺杆挤出成型的设备。
首先，将预先称好的塑料颗粒或粉末放入进料口，通过机械能将其加热熔化，然后由螺杆推进，经过一段时间和一定的压力，将塑料挤出机的机筒中。
挤出时需要控制好挤出速度、温度和压力等参数，以保证挤出成型的质量。
然后，是模具设计和制造。
挤出成型需要使用模具，模具通常由金属材料制成，根据要生产的产品形状和尺寸来设计制造。
模具一般包括进料口、螺纹道、冷却系统等。
进料口用于接受挤出机挤出的塑料，螺纹道用于将塑料引导到合适的流道中，冷却系统用于降低塑料的温度并保持形状。
最后，是成型制品加工。
成型制品是挤出成型的最终产品，根据需要，可以对其进行表面处理，如切割、修整、打孔、冷却等。
这些步骤需要根据产品的要求来进行操作，以确保成型制品的质量和形状。
总结起来，挤出成型是一种常用的塑料加工方法，其工艺流程主要包括原料处理、挤出机挤出、模具设计制造和成型制品加工等环节。
通过合理控制各个环节的参数和操作，可以得到质量稳定、形状规整的塑料制品。
挤出成型工艺的应用广泛，可以生产各种形状的塑料制品，满足不同领域的需求。

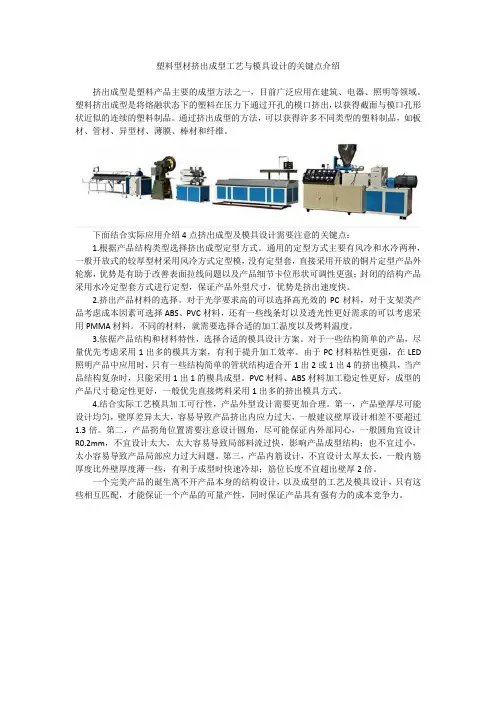

塑料型材挤出成型工艺与模具设计的关键点介绍挤出成型是塑料产品主要的成型方法之一，目前广泛应用在建筑、电器、照明等领域。
塑料挤出成型是将熔融状态下的塑料在压力下通过开孔的模口挤出，以获得截面与模口孔形状近似的连续的塑料制品。
通过挤出成型的方法，可以获得许多不同类型的塑料制品，如板材、管材、异型材、薄膜、棒材和纤维。
下面结合实际应用介绍4点挤出成型及模具设计需要注意的关键点：1.根据产品结构类型选择挤出成型定型方式。
通用的定型方式主要有风冷和水冷两种，一般开放式的较厚型材采用风冷方式定型模，没有定型套，直接采用开放的铜片定型产品外轮廓，优势是有助于改善表面拉线问题以及产品细节卡位形状可调性更强；封闭的结构产品采用水冷定型套方式进行定型，保证产品外型尺寸，优势是挤出速度快。
2.挤出产品材料的选择。
对于光学要求高的可以选择高光效的PC材料，对于支架类产品考虑成本因素可选择ABS、PVC材料，还有一些线条灯以及透光性更好需求的可以考虑采用PMMA材料。
不同的材料，就需要选择合适的加工温度以及烤料温度。
3.依据产品结构和材料特性，选择合适的模具设计方案。
对于一些结构简单的产品，尽量优先考虑采用1出多的模具方案，有利于提升加工效率。
由于PC材料粘性更强，在LED 照明产品中应用时，只有一些结构简单的管状结构适合开1出2或1出4的挤出模具，当产品结构复杂时，只能采用1出1的模具成型。
PVC材料、ABS材料加工稳定性更好，成型的产品尺寸稳定性更好，一般优先直接烤料采用1出多的挤出模具方式。
4.结合实际工艺模具加工可行性，产品外型设计需要更加合理。
第一，产品壁厚尽可能设计均匀，壁厚差异太大，容易导致产品挤出内应力过大，一般建议壁厚设计相差不要超过1.3倍。
第二，产品拐角位置需要注意设计圆角，尽可能保证内外部同心，一般圆角宜设计R0.2mm，不宜设计太大，太大容易导致局部料流过快，影响产品成型结构；也不宜过小，太小容易导致产品局部应力过大问题。
