CAD正常两块板之间焊接符号对于CAD机械制图来说焊接符号标注是非常重要的CAD标注之一。
焊接符号标注的使用教程:1、焊接符号在我们的CAD机械软件中,焊缝标注是根据GB/T 324→1988《焊缝符号表示法》和GB/T 12212→1990《技术制图焊缝符号的尺寸、比例及简化表示法》标准为基准的。
在软件中调用【机械(M)】→【符号标注(Y)】→【焊接符号(W)】或输入“HJ”命令,就会弹出“焊接符号”对话框。
输入:焊接基本符号、焊缝尺寸及其他参数。
设置好有关参数后,点取“确定”按钮,切换到作图屏幕。
提示:请选取标注引出点:输入:确定标注引出点提示:请选取下一点:输入:拖动鼠标,按左键确定折点位置输入:回车(或按鼠标右键)提示:请选择标注位置:输入:拖动鼠标,按左键确定标注位置结果:完成标注。
如下图所示。
2、新焊接符号根据最新国标 GB/T324-2008 及某些企业实际工作中对焊接符号标注的要求,支持新焊接符号标注。
支持以下功能和操作:支持最新国标 GB/T324-2008;增加预览效果;基本符号上/下均可添加特征尺寸;特征尺寸中支持尺寸偏差的输入;一侧可标注双行基本符号;虚线开关设置为按钮,切换更方便。
在软件中调用【机械(M)】→【符号标注(Y)】→【新焊接符号(G)】,就会弹出“焊接符号”对话框。
①对称焊缝:1)初次选择“对称焊缝”,使线下符号同线上符号一样。
2)“对称焊缝”选中后,无论再选择线上或线下的基本符号和补充符号,均相当于同时选择两侧符号。
3)对称焊缝仅对符号起作用,对标注信息不起作用。
即:选择后,标注信息的内容及位置没有变化。
4)由于特殊符号,中间对称的点焊缝、缝焊缝、平面连接(钎焊)型式,及永久垫板和临时垫板的特殊性质,“对称焊缝”对以上符号无效,即如果对称对象是以上符号,则另一侧焊缝标注不显示(包括标注文字)②位置切换:勾选后,焊接符号的上下位置发生交换,包括标注符号及标注参数信。

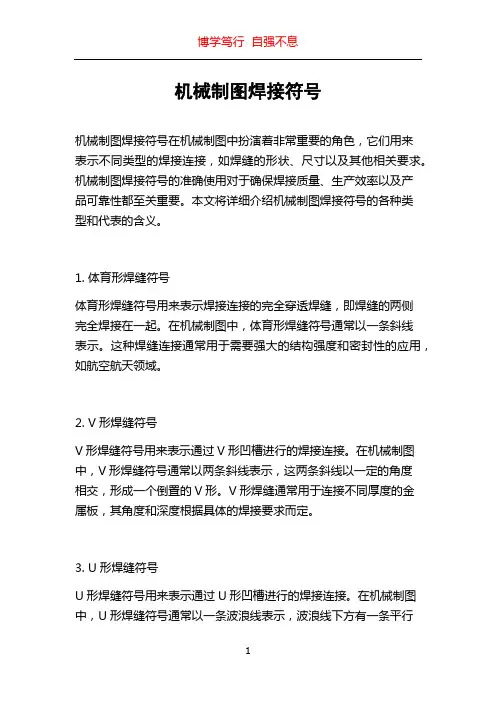

机械制图焊接符号机械制图焊接符号在机械制图中扮演着非常重要的角色,它们用来表示不同类型的焊接连接,如焊缝的形状、尺寸以及其他相关要求。
机械制图焊接符号的准确使用对于确保焊接质量、生产效率以及产品可靠性都至关重要。
本文将详细介绍机械制图焊接符号的各种类型和代表的含义。
1. 体育形焊缝符号体育形焊缝符号用来表示焊接连接的完全穿透焊缝,即焊缝的两侧完全焊接在一起。
在机械制图中,体育形焊缝符号通常以一条斜线表示。
这种焊缝连接通常用于需要强大的结构强度和密封性的应用,如航空航天领域。
2. V形焊缝符号V形焊缝符号用来表示通过V形凹槽进行的焊接连接。
在机械制图中,V形焊缝符号通常以两条斜线表示,这两条斜线以一定的角度相交,形成一个倒置的V形。
V形焊缝通常用于连接不同厚度的金属板,其角度和深度根据具体的焊接要求而定。
3. U形焊缝符号U形焊缝符号用来表示通过U形凹槽进行的焊接连接。
在机械制图中,U形焊缝符号通常以一条波浪线表示,波浪线下方有一条平行线,形成一个倒置的U形。
U形焊缝通常用于对接较厚的金属板,其深度和宽度根据具体的焊接要求而定。
4. X形焊缝符号X形焊缝符号用来表示通过X形焊缝进行的焊接连接。
在机械制图中,X形焊缝符号通常以一条斜线和一条交叉的平行线表示,形成一个X形。
X形焊缝通常用于连接四个相交的焊接表面,例如板件的对角线。
焊缝的长度和宽度根据具体的焊接要求而定。
5. 焊缝符号焊缝符号用来表示焊接连接的位置、形状以及其他相关要求。
在机械制图中,焊缝符号通常以一条直线和各种图形组成,如弧线、徽章形状等。
焊缝符号中的箭头表示焊接开始的位置和方向。
焊缝符号还可以标记出焊丝或焊材的类型、尺寸和其他需要注意的细节。
对于每种焊接符号,机械制图中还有相应的标注和尺寸要求。
这些标注和尺寸要求通常包括焊缝的长度、宽度、深度等。
标注和尺寸要求的准确使用对于确保焊接质量和生产效率至关重要。
总结起来,机械制图焊接符号在机械设计中起着至关重要的作用。

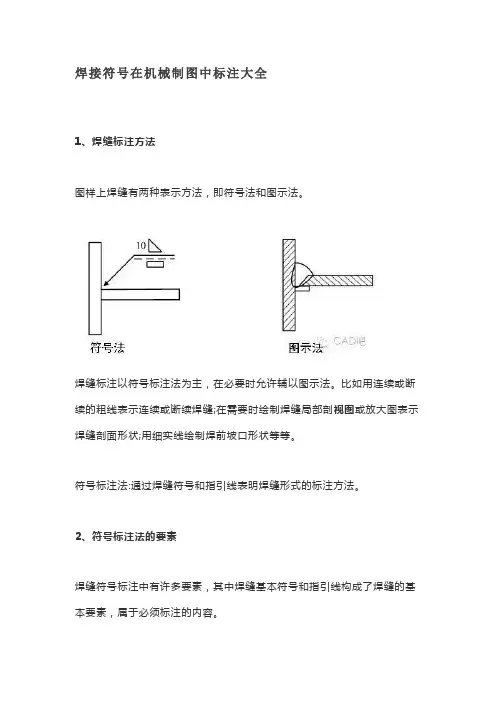

焊接符号在机械制图中标注大全1、焊缝标注方法图样上焊缝有两种表示方法,即符号法和图示法。
焊缝标注以符号标注法为主,在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。
符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素,其中焊缝基本符号和指引线构成了焊缝的基本要素,属于必须标注的内容。
除焊缝基本要素外,在必要时还应加注其他辅助要素,如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
•3、焊缝符号及其标注(1)焊缝基本符号是表示焊缝横断面形状的符号,共有13个(详见GB/324-88),例如:(2)辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
(3)补充符号是为了补充说明焊缝的某些特征而采用的符号,一共有5个。
(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号,共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
(1)箭头线:箭头可指向接头侧和非接头侧;箭头线相对焊缝的位置一般没有特殊要求;允许箭头线弯折一次。
••••(2)基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧,标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个(详见GB/324-88),例如:(2)焊缝尺寸符号及数据的标注原则(如图):焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时,意味着焊缝在工件的整个长度上是连续的;在基本符号的左侧无任何标注且又无其他说明时,表示对接焊缝要完全焊透。

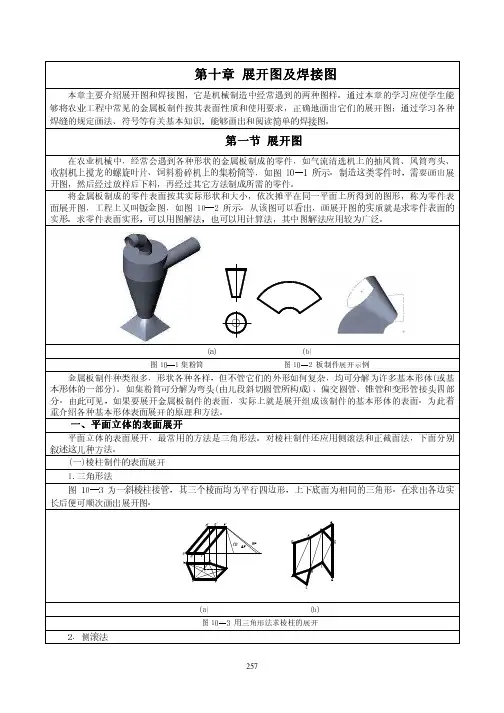

机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环,是进行机械设计、制造和加工的基础。
在机械制图过程中,图样表示是一种重要的交流工具,能够准确传达设计意图,并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法,包括常见的线型、符号和尺寸标注等内容,并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中,常用的线型有实线、虚线、点线和粗实线等,用于表示不同的物体或特征。
符号在机械制图中起到标记的作用,用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等,用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节,用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示,以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中,常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征,虚线用于表示隐藏或不可见的物体或特征,点线用于表示给定的尺寸或长度,粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例:•实线: 实线用于表示实际物体和特征。
例如,机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如,在机械装配图中,虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如,在零件图中,点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如,在焊接装配图中,粗实线用于表示焊接的地方。
3.2 符号在机械制图中,符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例:•圆: 圆通常用于代表轴的位置或孔的位置。
例如,在轴的图样中,一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如,在零件图样中,一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
符号中的信息和单元焊接符号表达的内容:接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
焊接符号组成单元:参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
1、参考线是构成一个焊接符号的基础,由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
注释:①尾缀T 只用于特殊的焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。
如果没有参考意义或无须规范,尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸,也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内,无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间,对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝,R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A 在这里表示对接接头的坡口角度(倾斜角),也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F 在这里表示获得所需焊缝外形的方法,焊缝外形可以通过下述方法获得。
打磨(G)、机械加工(M)、铲削(C)、锤击(H)、滚轧(R)或者其他(U)。
⑧L 在这里表示焊缝长度,这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处,这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩(N)在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
箭头:箭头线位于参考线的一端或另一端,在焊接接头的箭头线一边有一个箭头,这个箭头能指向任何方向,向上、向下或向前、向后。
焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息,如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会(AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4)规程中有详细说明。
焊接符号包含许多信息,而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1:焊接符号能够提供什么信息?答:焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2:焊接符号由哪些单元组成?答:一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3:参考线是什么?答:参考线是构成一个焊接符号的基础,由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4:焊接符号中各单元的标准位置是如何安排的?答:图1所示是一条参考线,一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息,包括如下。
①尾缀T 只用于特殊的焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。
如果没有参考意义或无须规范,尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边。
③记号 E 在这里代表一个开坡口焊缝的有效尺寸,也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内,无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间,对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝,R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A 在这里表示对接接头的坡口角度(倾斜角),也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F 在这里表示获得所需焊缝外形的方法,焊缝外形可以通过下述方法获得。
打磨(G)、机械加工(M)、铲削(C)、锤击(H)、滚轧(R)或者其他(U)。
⑧L 在这里表示焊缝长度,这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处,这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩(N)在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
问题5:箭头一般放置在哪里?答:箭头线位于参考线的一端或另一端,在焊接接头的箭头线一边有一个箭头,这个箭头能指向任何方向,向上、向下或向前、向后。
一个焊接符号甚至可以有多个箭头。
问题6:箭头符号告诉人们些什么信息?答:与箭头相关的符号放置在参考线各自接头一边的上面或下面。
参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。
位于参考线箭头侧的符号是指接头的箭头侧。
位于参考线另一侧的符号是指接头的另一侧。
当从图纸的底部观看时,箭头侧总是更靠近观看者。
箭头侧和另一侧的例子见图2。
基本符号问题7:什么是基本的焊接符号?答:基本的焊接符号如图3所示。
问题8:已经定义了箭头侧和另一侧,但怎样把焊接符号填放在参考线上?答:与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4所示。
值得注意的是,如果被焊的接头只焊接一面,这种类型的接头只需一个焊接符号即可,放置在与接头施焊侧相应的参考线的一侧。
问题9:知道了基本的焊缝符号和箭头的意义,但这些基本符号如何使用呢?答:这些基本符号使用的例子如图5所示。
问题11:卷边焊缝符号如何使用?答:与其他焊接符号一样,卷边焊缝符号非常有用。
箭头侧的卷边焊缝符号的例子如图7所示。
组合焊缝符号问题14:什么是组合焊缝符号?答:一个焊接接头有时往往需要不止一种类型的焊缝。
工程结构制造中,带坡口的焊缝常常与另一种焊缝(例如角焊缝)焊接在一起。
当出现这种情况时,人们能见到参考线两边都有焊缝符号,如图9所示。
问题15:为什么使用多组参考线?如何看懂这些参考线?答:多组参考线表示出焊接操作的次序。
第一次焊接操作与箭头一起显示在多组参考线上,在进行下一道线上的操作前,前一次操作必须完成。
远离箭头的每一条线都给出每次连续操作的信息,这些操作还包括一些尾缀中不包括的焊接补充信息,例如检测方法等。
多组参考线的例子如图10所示。
补充符号问题16:什么是补充符号?答:补充符号涉及到焊缝的一些重要信息,是与其他的焊接符号结合在一起的,见图11。
问题18:现场焊接符号如何表示?答:现场焊接符号是箭头和参考线结合处的一面小旗。
这个小旗表示该焊缝需要在现场进行焊接,而不是在车间中预先焊接好。
表示现场焊接的几个焊缝符号如图13所示。
问题19:焊接符号怎样表示出焊缝熔透程度?答:焊接符号表示的熔透程度是一个背面涂黑的记号(在参考线一边呈半月形)。
焊缝熔透符号表示在接头一面焊接时另一面的熔化状态,这个补充符号还包括(在符号的左边)熔化量要求的尺寸。
焊缝熔透符号的例子如图14所示。
问题21:间隔符号表示什么含义?答:位于参考线上的间隔符号,一个方框,表示在接头内放置的材料,称为间隔或插片。
像背面衬垫材料符号一样,间隔符号的特殊规定标注在尾缀中,见图16。
问题22:材料插入符号表示什么含义?答:材料插入符号是位于参考线上的一个矩形符号,这个符号表示在焊接接头处插入的填充材料带或环。
插片或环在焊接中完全熔化,与接头成为整体。
可熔插片一般采用钨极氩弧焊进行焊接。
这个符号规定放置在带坡口焊缝符号相反的一边。
美国焊接学会(AWS)规定将可熔插片分类符号放置在焊接符号的尾缀中。
可熔焊接插片符号的例子如图17所示。
问题23:焊缝外形符号表示什么含义?答:外形符号表示对焊缝表面形状的要求。
焊缝外形包括平滑、上凸、下凹。
外形符号上的字母表示整修焊缝的方法。
C 铲削;G 打磨;H 锤击;M 机械加工;R 滚轧。
实际焊缝外形要求的相应符号见图18。
问题20:背面垫板符号表示什么含义?答:矩形垫板符号表示有衬垫材料放置在带坡口焊缝的背面,这个符号除了放置在带坡口焊缝符号的相反一边以外,与塞焊缝符号相似。
另一个需要注意的是,字母R可以放置在符号之内,表示焊接之后衬垫材料必须被去除。
背面符号规定的衬垫材料可以与母材相同,也可以是铜、陶瓷、玻璃带、焊剂、气体或其他材料。
要求的衬垫材料类型必须在尾缀中注明。
背面垫板材料符号的例子如图15所示。
问题17:划有圆圈的符号含义是什么?答:划有圆圈的符号位于连接参考线和箭头周围的一个圆圈内。
这个符号表示某接头周围是连续的焊缝,即使焊接方向可能发生变化。
划有圆圈的焊缝及符号的例子如图12所示。
问题13:一个完整的焊缝符号需要哪些最小的单元?答:①参考线+箭头+基本焊接符号。
②参考线+箭头+尾缀。
二者任选其一。
问题12:箭头打折表示什么含意答:箭头打折表示焊接接头两侧只有一边必须开坡口。
箭头指向的材料是操作者施焊前应开坡口的一边,如图8所示。
问题10:船形位置的V形焊缝符号如何使用?答:单面船形位置的V形焊缝及符号如图6所示。
问题24:打底焊道与封底焊道之间有什么差别?答:打底焊道是在厚板单面坡口对接焊时,为了防止角变形或为了防止自动焊时发生烧穿现象,而先在接头背面坡口根部进行的一道焊接。
封底焊道是在单面坡口对接焊中,先焊完正面坡口焊缝,在背面铲清焊根后,再进行的一道焊接,目的是保证使焊缝根部完全熔合。
问题25:打底焊和封底焊都采用了什么符号?答:这两种焊道采用了相同的符号,但焊接次序在焊接符号的尾缀中有规定,或者采用组合参考线。
打底焊道符号一般标在远离箭头的第一条线上,第二条线上是焊缝坡口符号。
打底焊道符号总是标在焊缝坡口符号的另一边。
封底焊道符号位于离开箭头的第二条线上,接着是焊缝坡口符号。
封底和打底焊道的符号如图19所示。
角焊缝尺寸问题26:什么因素决定了角焊缝的尺寸?答:角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定,见图20。
问题27:角焊缝的尺寸在焊缝符号上是如何标注的?答:角焊缝尺寸用焊脚高表示,焊脚高尺寸标注在角焊缝符号的旁边,如图21所示。
问题28:角焊缝的长度如何确定?答:角焊缝是一条从一端到另一端连续的焊缝,除非有尺寸限制。
如果焊缝不要求是连续的,在角焊缝符号右边应标注一个数码,提示操作者焊缝的长度,如图22所示。
塞焊和开槽焊缝问题29:塞焊焊缝的焊接符号是如何规定的?答:对塞焊焊缝尺寸的规定主要是沉入角度和焊缝填充深度,如图24所示。
问题30:开槽焊缝的尺寸如何标注?答:开槽焊缝测量尺寸的根据是开槽的宽度,长条槽是开在被焊工件的接合面上。
焊接符号上标有开槽的长度,一般在焊缝符号的右边。
问题31:在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗?答:可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道,但是这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝,不能被称为塞焊或开槽焊缝。
这种情况下形成的焊缝及符号如图25所示。
表面焊道问题32:什么是表面焊道?答:表面焊道是指那些堆焊在工件表面以改善抗磨损性、增加表面硬度或具有耐蚀性的金属。
为了改善表面硬度或抗磨损性而采用的填充金属称为表面堆焊。
这种工艺经常用于推土机刃板、铲斗以及岩石破碎设备上。
问题33:表面焊道的尺寸和焊接符号怎样表示?答:堆焊焊道的尺寸是从工件表面到焊道面,也即堆焊材料的高度。
堆焊焊道尺寸及符号如图26所示。
角焊缝尺寸l 问题26:什么因素决定了角焊缝的尺寸?答:角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定,见图20。
l 问题27:角焊缝的尺寸在焊缝符号上是如何标注的?答:角焊缝尺寸用焊脚高表示,焊脚高尺寸标注在角焊缝符号的旁边,如图21所示。
l 问题28:角焊缝的长度如何确定?答:角焊缝是一条从一端到另一端连续的焊缝,除非有尺寸限制。
如果焊缝不要求是连续的,在角焊缝符号右边应标注一个数码,提示操作者焊缝的长度,如图22所示。
序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
