1. 机械制图常识

机械制图基础知识机械制图是机械设计的基础和重要组成部分，是机械产品的设计和生产必备技能。

在机械工程中，机械制图是将3D空间中的机械零件、装备和布局等信息转化为2D平面的设计图纸，熟练掌握机械制图基础知识对于一名机械工程师来说是至关重要的。

一、制图基础知识1.尺寸公差在机械制图中，尺寸公差是指许可误差范围，称为公差带。

其中基准尺寸是指设计图纸中尺寸的最小值，公差可以使零件在一定范围内实现互换系列化，若公差设置错误轻者影响装配，重者则可能导致机械失效。

2.图纸符号机械制图中有许多符号和标志，掌握机械制图的基础符号是非常重要的。

机械制图符号的使用可以提高工作效率，作为机械工程师，必须熟悉这些符号，以确保成品足够精确地符合要求。

二、制图软件机械制图是一项技术强度很高的工作，因为需要用许多不同类型的符号和图形来描述。

近年来制图软件的应用使机械制图的制作更加方便快捷。

自动三维建模软件（AutoCAD）、PRO/E、UG、SolidWorks等相应应用广泛。

使用这些制图软件需要有熟练的机械制图基础知识，了解这些软件的特点和功能，可以提高制图效率。

同时，也能够降低直接绘制手稿的风险。

三、标准零件制图标准零件制图是指为了增强机械元件的互换性与通用性，对一些常用元件进行规范化、标准化设计，以便在不同的机械装置中通用，这样做可以提高生产效率，节约材料成本。

标准零件制图一般都有特定的功能要求和标准的规格尺寸，因此制定标准零件的主要目的是与其他相同类型的元件兼容。

四、技能要求机械制图是一项复杂的技能，对设计者的技术水平要求非常高。

在翻译、绘图时，需要非常精细，考虑材料和加工工艺的具体要求，材料的适用性、形状、硬度等方面，以及加工工艺的实际操作规范。

此外，绘图时需要注意图纸的比例、标准符号和绘图风格，以及特殊标识要求。

五、总结在机械制图方面，精通基本知识非常必要。

了解机械制图的基本要求可以为设计者提供更好的方向，了解常用符号和标准零件制图将可以为你的工作带来很大的便利。

机械制图的基础知识
机械制图的基础知识
机械制图基础
基本视图：
1.主视图（由正面投影通常位居图纸的主要位置）
2.左视图（由左面投影位于主视图的右侧)
3.右视图（由右面投影位于主视图的左侧）
4.俯视图（由后方投影位于主视图的下侧）
5.仰视图（由下方投影位于主视图的上侧）
6.后视图（由后方投影位于左视图的右侧）
局部视图：将机件的某一部分向基本投影面所得的视图。

局部放大图：将物体的部分结构用较大比例画出的图形，应尽量配置在放大部位的附近。

剖视：用一个剖切平面完全或局部的剖开机件后得到得图形。

（全剖视、半剖视、局部剖视、斜剖视、旋转剖视、阶梯剖视、复合剖视、移出剖视和重合剖视等）
三视图三等原则：主俯视图长对正、主左视图高平齐、左俯视图宽相等。

被测要素平行于投影面时，其投影反映实际形状。

（线段反映实长，平面反映实际形状）
被测要素垂直于投影面时，其投影在垂直方向被聚集到极限。

（线段被聚集为一点，面积被聚集为一条直线）
被测要素倾斜于投影面时，其投影为缩小的类似形。

尺寸：用特定单位表示长度的.数字。

基本尺寸：设计时给定的尺寸。

实际尺寸：通过测量所得的尺寸。

极限尺寸：允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。

尺寸偏差简称偏差：某一尺寸减其基本尺寸所得的代数差。

最大极限偏差：最大极限尺寸减其基本尺寸所得代数差，又称上
偏差。

最小极限偏差：最小极限尺寸减其基本尺寸所得代数差，又称下偏差。

极限偏差：上偏差与下偏差的统称。

实际偏差：实际尺寸减其基本尺寸所得的代数差。

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

一、机械制图的种类机械制图根据不同的用途和表现形式，可以分为三种基本类型：工程制图、装配制图和零件制图。

1. 工程制图：工程制图是将机械产品的总体结构和外形以草图或实物图的方式画出来，用以表示产品的真实形状和尺寸。

工程制图通常包括主视图、俯视图、侧视图等内容，用于表示产品的整体结构和外形。

2. 装配制图：装配制图是将机械产品的各个零部件按照其在实际装配中的位置和相互关系，以示意图的形式画出来，用以表示产品的装配方式和结构。

3. 零件制图：零件制图是将机械产品的每一个零部件按照其真实形状和尺寸，以工程图的形式画出来，用以表示产品的具体结构和尺寸。

以上三种类型的制图内容是相互联系、相辅相成的，它们共同构成了对机械产品整体结构和零部件详细结构的完整表达。

二、机械制图的常用符号在机械制图过程中，会用到一系列的图形符号或标注，以表示零部件的各种尺寸、加工方式、表面处理等信息。

常用的机械制图符号主要包括尺寸标注、表面粗糙度标记、公差标注、加工符号等。

1. 尺寸标注：尺寸标注是用数字、箭头和线段等符号，标记零部件各种尺寸的大小和位置。

它包括线性尺寸、角度尺寸、圆的直径和半径、螺纹的尺寸等内容，可以清晰地表示零部件的几何形状和尺寸。

2. 表面粗糙度标记：表面粗糙度标记是用特定的符号和字母，标记零部件表面的粗糙度要求和加工方法。

它包括不同的表面粗糙度符号、加工方法符号及其位置等内容，可以明确表示零部件表面的加工要求。

3. 公差标注：公差标注是用字母、数字和符号，标记零部件尺寸和形位公差的大小和位置。

它包括线性公差、角度公差、位置公差、圆度公差、直线度公差等内容，可以精确表示零部件的尺寸公差和形位公差。

4. 加工符号：加工符号是用简明的图形和文字，标记零部件的加工方式和工艺要求。

它包括车削、铣削、钻削、磨削、切削、组合加工等内容，可以清晰表示零部件的加工方法和加工工艺。

以上常用符号和标注的正确使用，是进行机械制图过程中必须要掌握的基本技能，它们能够有效地传递和表达零部件的相关信息，为制造和加工提供了重要的依据。

机械制图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。

零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。

2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1 INT7 2”的零件图（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

（2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定标题栏技术要求画法和简化画法等表达方法表达。

（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

二、视图基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。

三、全剖半剖为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。

全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。

四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。

2）实际尺寸通过测量获得的尺寸。

3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。

上下偏差统称为极限偏差，偏差可正可负。

一、机械制图基础知识1.机械制图的概念机械制图是机械设计师用来表达和传达机械产品设计意图的一种图形语言和工具。

通过机械制图可以清晰地描述机械产品的结构、尺寸、形状和运动关系，以便于制造、装配和维护。

2.机械制图的分类按照用途和内容，机械制图可以分为装配图、零件图、工艺图等；按照表现方式，可以分为平面图、立体图等。

3.机械制图的规定机械制图的制作和表现需要遵循一定的规范和标准，如GB/T文稿标准、GB/T 技术制图标准和GB/T 图样构成和表现等。

4.机械制图的机构基本构成机械制图包括图面、状态、尺寸、表面处理、间隙、标注等基本构成要素。

5.机械制图的常用标准符号机械制图中常用的标准符号有直线、圆、弧线、螺纹、键槽、刀具、润滑、轴承、连接、焊接等。

6.机械制图的常用尺度机械制图常用的尺度有全尺、缩尺、比例尺，按照设计和使用要求选择合适的尺度。

7.机械制图的投影法机械制图的投影法是通过平行投影或透视投影来表现物体的各个面，其中平行投影分为正投影和斜投影。

8.机械制图的视图机械制图中的视图包括主视图、剖视图、局部放大视图、展开视图等，可以清晰地表现物体的各个部分。

9.机械零件的图样标注机械零件制图需要进行标注，包括尺寸、公差、表面粗糙度、键槽符号、螺纹符号等标注内容。

1.绘制简单零件图与装配图绘制简单零件图需要掌握主视图和剖视图的绘制方法，以及标注尺寸、公差和表面粗糙度等内容。

绘制装配图需要掌握零件的符号标注和装配关系的表现。

2.绘制螺纹与键槽图样绘制螺纹图样要求掌握各种规格和类型螺纹的标准表示方法，包括内螺纹和外螺纹的绘制；绘制键槽图样要求掌握各种规格和类型键槽的标准表示方法，包括平键、止动键、花键等的绘制。

3.绘制轴承、联接和焊接图样绘制轴承图样需要掌握各种轴承的标准表示方法，包括滚动轴承、滑动轴承等的绘制；绘制联接图样要求掌握各种联接的标准表示方法，包括螺栓连接、销钉连接等的绘制；绘制焊接图样要求掌握各种焊接的标准表示方法，包括角焊缝、对接焊缝等的绘制。

一机械制图基础知识1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0A1A2A3A4图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致2.图线的种类有粗实线细实线波浪线双折线虚线细点划线粗点划线双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出虚线细实线和细点划线的图线宽度约为粗实线的1/34.比例是指图中图形尺寸与实物尺寸之比5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸8.图样中书写的汉字数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写9.标注尺寸的三要素是尺寸界限尺寸线尺寸数字10.尺寸标注中的符号：R表示圆半径，表示圆直径，S表示球直径11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左角度的尺寸数字一律按水平位置书写当任何图线穿过尺寸数字时都必须断开13.斜度是指斜线对水平线的倾斜程度，用符号表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致14.装配图中的尺寸种类有规格尺寸装配尺寸安装尺寸外形尺寸其它重要尺寸15.符号1：10表示斜度1：10，符号1：5表示锥度1：516.平面图形中的线段可分为已知线段中间线段连接线段三种它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段18.主视图所在的投影面称为正投影面，简称正面，用字母V表示俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示左视图所在的投影面称为侧投影面，简称侧面，用字母W 表示19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图等宽20.零件有长宽高三个方向的尺寸，主视图上能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的高和宽21.零件有上下左右前后六个方位，在主视图上只能反映零件的上，下，左，右方位，俯视图上只能反映零件的前，后，左，右方位，左视图上只能反映零件的上，下，前，后方位22.基本视图一共有三个，它们的名称分别是主视图，俯视图，左视图23.除基本视图外，还有仰视图，右视图和后视图三种视图24.按剖切范围的大小来分，剖视图可分为全剖视图半剖视图局部剖视图三种25.剖视图的剖切方法可分为全剖半剖局部剖阶梯剖组合剖五种26.剖视图的标注包括三部分内容：表示剖切平面位置的符号（剖切线），并在两端标有字母表示投影方向的箭头在剖视图上方注写有××字样27.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面进行剖切后而后画出的28.剖面图用来表达零件的内部形状，剖面可分为实体部分和空心部分两种29.移出剖面和重合剖面的区别是：移出剖面-画在视图轮廓外面的剖面，重合剖面-画在视图轮廓里面的剖面30.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标注的尺寸为依据31.标注尺寸的数字称为尺寸基础，机器零件长，宽，高三个方向上，每个方向至少有一个尺寸基准32.螺纹的五要素是螺纹牙型，直径，螺距，导程，线数，旋向33.只有当内外罗纹的牙型，直径，螺距，线数，旋向一致时，他们才能互相旋合34.螺纹的牙型直径螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准，但直径螺距不符合国家标准的称为特殊螺纹35.外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示，终止线用粗实线表示36.在剖视图中，内螺纹的大径用＿D＿＿＿表示，小径用＿D1＿＿＿表示，终止线用粗实线表示不可见螺纹孔，其大径小径和终止线都用粗实线表示37.常见的螺纹联接形式有螺栓连接双头螺柱连接和螺钉连接38.常用键的种类有普通平键半圆键钩头楔键花键39.圆柱齿轮按齿轮的方向可分为直齿斜齿和人字齿40.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画在剖视图中，齿根圆用粗实线绘制41.当零件所有表面具有相同的表面粗糙度要求时，可在图样右上角统一标注；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在右上角，并在前面加注其余两字42.一张完整的装配图应具有下列四部分内容；一组视图；必要尺寸；技术要求；零件序号和明细栏43.装配图中的尺寸种类有规格尺寸装配尺寸安装尺寸外形尺寸其它重要尺寸。

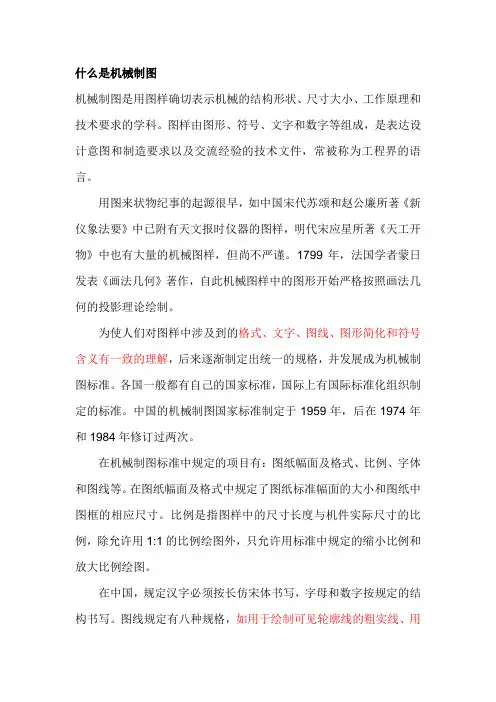

什么是机械制图机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

用图来状物纪事的起源很早，如中国宋代苏颂和赵公廉所著《新仪象法要》中已附有天文报时仪器的图样，明代宋应星所著《天工开物》中也有大量的机械图样，但尚不严谨。

1799年，法国学者蒙日发表《画法几何》著作，自此机械图样中的图形开始严格按照画法几何的投影理论绘制。

为使人们对图样中涉及到的格式、文字、图线、图形简化和符号含义有一致的理解，后来逐渐制定出统一的规格，并发展成为机械制图标准。

各国一般都有自己的国家标准，国际上有国际标准化组织制定的标准。

中国的机械制图国家标准制定于1959年，后在1974年和1984年修订过两次。

在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。

在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。

比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。

在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。

图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。

机械图样主要有零件图和装配图，此外还有布置图、示意图和轴制图等。

零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械设备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等。

示意图中的各机械构件均用符号表示。

轴制图是一种立体图，直观性强，是常用的一种辅助用图样。

表达机械结构形状的图形，常用的有视图、剖视图和剖面图等。

机械制图知识点笔记总结一、机械制图基础知识1. 机械制图的基本概念机械制图是利用图向方式来表示机械零件的外形和内部结构的方法。

它是机械设计、制造和加工的重要工具，用于传达设计意图、指导加工和检验产品。

2. 机械制图的分类机械制图根据所要表达的内容可分为装配图、零件图、结构图、工艺图等。

3. 机械制图的表示方法机械制图可通过多种表示方法来描绘零件的形状和尺寸，如正投影法、轴测投影法、剖视投影法等。

4. 机械制图的标准符号和标注机械制图中使用了大量的标准符号和标注，例如直线、圆弧、尺寸标注、表面粗糙度标注等。

二、机械制图的基本要求1. 精度要求机械制图应符合机械制造的精度要求，即准确、清晰、一目了然。

2. 标准化要求机械制图应符合相关标准规范，如GB/T,ISO,DIN,ANSI等。

3. 统一性要求不同零部件的机械制图应统一起来，以保证整机的协调一致。

4. 完整性要求机械制图应包含完整的信息，包括尺寸、形状、表面粗糙度、材料、热处理等。

三、机械制图的基本元素1. 投影法机械制图中常用的投影法有三视图投影法和轴测投影法。

2. 投影视图机械零件的投影视图包括正视图、俯视图、侧视图、截面视图、细节视图等。

3. 几何元素机械制图中的基本几何元素包括直线、圆弧、圆、椭圆、多边形等。

4. 尺寸标注机械制图中的尺寸标注是指对零部件的尺寸进行标示，包括线性尺寸、角度尺寸、圆柱度尺寸等。

5. 表面粗糙度标注机械制图中的表面粗糙度标注是指对零部件表面粗糙度进行标示，包括符号、数值和加工方法。

6. 安装标注机械制图中的安装标注是指对零部件的装配位置和装配方式进行标示。

7. 工艺标记机械制图中的工艺标记是指对零部件的制造工艺要求进行标示，包括材料、热处理、表面处理、检验要求等。

四、机械制图的规范要求1. 图幅要求机械制图的图幅应符合国家标准规定或设计要求，确保图纸的合理利用和方便存储。

2. 符号要求机械制图中使用的符号应符合国家标准规定或行业惯例，以确保信息传达的准确性和统一性。
