现场总线期末试题及答案这是一个针对现场总线（Fieldbus）概念和应用的期末试题及答案。
现场总线是一种工业自动化网络协议，用于连接工业设备和系统，实现数据传输和控制。
以下是试题及相应答案：试题一：1. 现场总线的主要优势是什么？答：现场总线的主要优势包括：- 减少布线复杂性和成本：使用现场总线可以减少传感器、执行器和控制器之间的布线长度和数量，降低了成本和维护难度。
- 提高灵活性和可扩展性：现场总线允许设备的添加、移除和重配置，使得工业系统更具灵活性和可扩展性。
- 实时通信和快速响应：现场总线提供了实时通信和快速响应的能力，对于工业控制和监测非常重要。
- 更好的诊断和故障排查：现场总线允许对设备进行诊断和故障排查，提高了设备运行的可靠性和可维护性。
- 数据集成和共享：通过现场总线，不同设备和系统之间可以实现数据集成和共享，促进了信息流的畅通。
2. 现场总线的通信速率取决于哪些因素？答：现场总线的通信速率取决于以下因素：- 网络拓扑结构：网络拓扑结构的不同将影响总线上设备的通信速率。
最常用的拓扑结构是总线型、星型和树型结构。
- 网络长度和延迟：总线长度的增加会导致信号传输的延迟增加，从而影响通信速率。
- 通信介质和物理层规范：不同的通信介质和物理层规范支持的最大数据传输速率也不同。
- 网络负载和设备数量：网络负载指的是同时传输的数据量，增加网络负载和设备数量会降低通信速率。
3. 现场总线的种类有哪些？请简要介绍一种现场总线协议。
答：现场总线的种类包括Profibus、Modbus、CANopen、DeviceNet 等。
以Profibus为例进行简要介绍：Profibus（Process Field Bus）是一种用于工业自动化领域的通信总线协议。
它支持数据传输和控制任务，在过程控制和工厂自动化中得到广泛应用。
Profibus具有高速传输、可靠性好、扩展性和灵活性强等特点。
它分为DP（Decentralized Periphery）和PA（Process Automation）两种类型，分别适用于不同的应用场景。
《工业控制网络》复习题一、概念题1、现场总线：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。
2、模拟数据编码：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0、1状态的，称为模拟数据编码。
3、数字数据编码：用高低电平的矩形脉冲信号来表达数据的0、1状态的，称为数字数据编码。
4、单极性码：信号电平是单极性的数字数据编码。
5、双极性编码：信号电平为正、负两种极性的数字数据编码。
6、归零码（RZ）：在每一位二进制信息传输之后均返回零电平的数字数据编码。
7、非归零码（NRZ）：在整个码元时间内维持有效电平的数字数据编码。
8、差分码：用电平的变化与否来代表逻辑“1”和“0”的数字数据编码。
9、基带传输：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制。
10、载波传输：采用数字信号对载波进行调制后实行传输。
11、单工通信：指传送的信息始终是一个方向，而不进行与此相反方向的传送。
12、半双工通信：指信息流可在两个方向上传输，但同一时刻只限于一个方向传输。
13、全双工通信：指能同时作双向通信。
14、广播式网络：仅有一条通信信道，由网络上的所有机器共享。
短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。
分组的地址字段指明此分组应被哪台机器接收。
一旦收到分组，各机器将检查它的地址字段。
如果是发送给它的，则处理该分组，否则将它丢弃。
15、点到点网络：由一对机器之间的多条连接构成。
为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。
16、类：一组表示同种系统组件的对象。
一个类是一个对象的一种概括。
一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。
17、实例：一个对象的一个明确的真实（物理）事件。
18、属性：一个对象的一个外部可视特性或特点的一种描述。
19、广播风暴：当广播数据充斥网络无法处理，并占用大量网络带宽，导致正常业务不能运行，甚至彻底瘫痪，这就发生了“广播风暴”。
1.论述计算机控制系统的发展历史。
大致经历了四个发展阶段，具体如下：20世纪50年代以前是模拟仪表控制系统；直接数字控制系统；70年代中期出现集散控制系统；90年代后期现场总线控制系统。
2.什么是现场总线？现场总线出现的历史背景是怎样的？定义：1、用于现场仪表与控制主机系统之间的一种开放的、全数字化的、双向、多站的通信系统；2、广义上是控制系统与现场检测仪表、执行装置进行双向数字通信的串行总线系统；3、基于智能化仪表及现场总线的控制系统FCS；4、一种数字化的串行双向通信系统。
从20世纪50年代至今一直都在使用着一种信号标准，那就是4一2OmA的模拟信号标准。
20世纪70年代，数字式计算机引人到测控系统中，而此时的计算机提供的是集中式控制处理。
20世纪80年代，微处理器在控制领域得到应用，微处理器被嵌人到各种仪器设备中，形成了分布式控制系统。
随着微处理器的发展和广泛应用，产生了以IC代替常规电子线路，以微处理器为核心，实施信息采集、显示、处理、传输及优化控制等功能的智能设备。
一些具有专家辅助推断分析与决策能力的数字式智能化仪表产品，其本身具备了诸如自动量程转换、自动调零、自校正、自诊断等功能，还能提供故障诊断、历史信息报告、状态报告、趋势图等功能通信技术的发展，促使传送数字化信息的网络技术开始得到广泛应用。
与此同时，基于质量分析的维护管理、与安全相关系统的测试记录、环境监视需求的增加，都要求仪表能在当地处理信息，并在必要时允许被管理和访问，这些也使现场仪表与上级控制系统的通信量大增。
另外，从实际应用的角度出发，控制界也不断在控制精度、可操作性、可维护性、可移植性等方面提出新需求。
由此，导致了现场总线的产生3.与DCS系统相比，FCS有哪些特点？有哪些优越性？特点：系统的开放性互可操作性与互用性现场设备的智能化与功能自治性系统结构的高度分散性对现场环境的适应性优越性：FCS实现全数字化通信FCS实现彻底的全分散式控制FCS实现不同厂商产品互联、互操作FCS增强系统的可靠性、可维护性FCS降低系统工程成本4.通信系统由哪几部分组成?各自具有什么功能?它一般由信息源和信息接收者，发送、接收设备，传输媒介几部分组成信息源和接收者是信息的产生者和使用者发送设备的基本功能是将信息源和传输媒介匹配起来，即将信息源产生的消息信号经过编码，并变换为便于传送的信号形式，送往传输媒介。
现场总线技术复习题现场总线技术复习题现场总线技术是一种用于工业自动化领域的通信协议，它的出现极大地促进了工业自动化的发展。
在现场总线技术中，各种设备可以通过总线进行数据的传输和通信。
现场总线技术的应用范围广泛，包括工厂自动化、建筑自动化、交通系统等领域。
现在，让我们来回顾一些现场总线技术的基本知识和概念。
1. 什么是现场总线技术？现场总线技术是一种用于工业自动化领域的通信协议，它允许各种设备通过总线进行数据传输和通信。
现场总线技术的优势在于它可以减少布线的复杂性，提高设备之间的互联性，并且可以实现实时监控和控制。
2. 现场总线技术的基本原理是什么？现场总线技术的基本原理是通过在总线上发送和接收数据帧来实现设备之间的通信。
数据帧包括数据、地址和控制信息，设备可以通过解析数据帧来进行通信和控制。
3. 现场总线技术有哪些常见的标准？现场总线技术有许多不同的标准，其中一些常见的包括：Profibus、Modbus、CAN、DeviceNet等。
每种标准都有其特定的应用领域和技术特点。
4. 现场总线技术的优势是什么？现场总线技术的优势包括：简化布线、提高设备互联性、降低成本、增强实时性等。
通过使用现场总线技术，可以减少布线的复杂性，降低设备之间的连接成本，并且实现实时监控和控制。
5. 现场总线技术的应用领域有哪些？现场总线技术广泛应用于工业自动化领域，包括工厂自动化、建筑自动化、交通系统等。
在这些领域中，现场总线技术可以用于设备之间的通信和控制，实现自动化生产和管理。
6. 现场总线技术的发展趋势是什么？随着工业自动化的不断发展，现场总线技术也在不断演进。
目前，一些新的技术和标准正在出现，如以太网、工业以太网等。
这些新技术可以提供更高的带宽和更强的实时性，进一步推动工业自动化的发展。
7. 现场总线技术的挑战是什么？尽管现场总线技术有许多优势，但也面临一些挑战。
其中一些挑战包括：网络安全、数据传输速度、设备兼容性等。

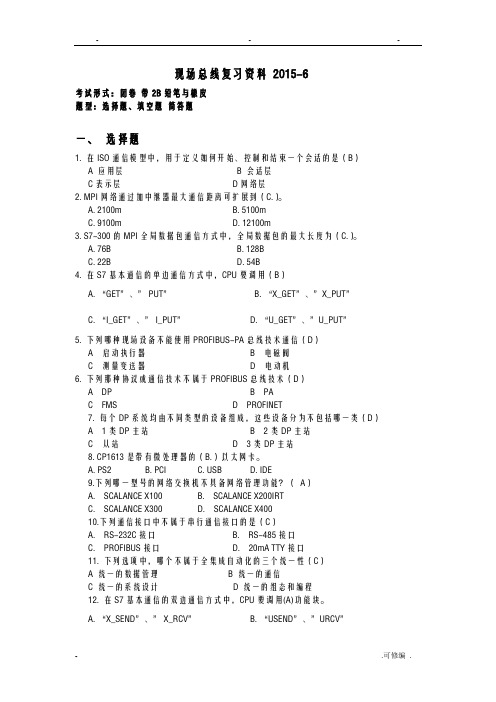

现场总线复习资料2015-6考试形式：闭卷带2B铅笔与橡皮题型：选择题、填空题简答题一、选择题1. 在ISO通信模型中，用于定义如何开始、控制和结束一个会话的是（B）A 应用层B 会话层C表示层D网络层2. MPI网络通过加中继器最大通信距离可扩展到（C.）。
A. 2100mB. 5100mC. 9100mD. 12100m3. S7-300的MPI全局数据包通信方式中，全局数据包的最大长度为（C.）。
A. 76BB. 128BC. 22BD. 54B4. 在S7基本通信的单边通信方式中，CPU要调用（B）A. “GET”、” PUT”B. “X_GET”、”X_PUT”C. “I_GET”、” I_PUT”D. “U_GET”、”U_PUT”5. 下列哪种现场设备不能使用PROFIBUS-PA总线技术通信（D）A 启动执行器B 电磁阀C 测量变送器D 电动机6. 下列那种协议或通信技术不属于PROFIBUS总线技术（D）A DPB PAC FMSD PROFINET7. 每个DP系统均由不同类型的设备组成，这些设备分为不包括哪一类（D）A 1类DP主站B 2类DP主站C 从站D 3类DP主站8. CP1613是带有微处理器的（B.）以太网卡。
A. PS2B. PCIC. USBD. IDE9.下列哪一型号的网络交换机不具备网络管理功能？（A）A. SCALANCE X100B. SCALANCE X200IRTC. SCALANCE X300D. SCALANCE X40010.下列通信接口中不属于串行通信接口的是（C）A. RS-232C接口B. RS-485接口C. PROFIBUS接口D. 20mA TTY接口11. 下列选项中，哪个不属于全集成自动化的三个统一性（C）A 统一的数据管理B 统一的通信C 统一的系统设计D 统一的组态和编程12. 在S7基本通信的双边通信方式中，CPU要调用(A)功能块。
工业控制网络考试试题一、填空题（每空 2 分，共 20 分）1、工业控制网络的主要特点包括（）、（）和（）。
2、常见的工业控制网络协议有（）、（）等。
3、在工业控制网络中，数据传输的实时性要求通常分为（）、（）和（）三个级别。
4、工业以太网的拓扑结构主要有（）、（）等。
二、选择题（每题 3 分，共 30 分）1、以下哪种工业控制网络拓扑结构具有较高的可靠性？（）A 星型B 总线型C 环型D 树型2、工业控制网络中，用于保证数据传输准确性的机制是（）A 流量控制B 差错控制C 拥塞控制D 路由选择3、下列哪个不是工业控制网络的性能指标？（）A 带宽B 延迟C 成本D 吞吐量4、工业以太网中，MAC 地址的长度是（）位。
A 16B 32C 48D 645、以下哪种协议适用于工业现场的设备级通信？（）A ProfibusB ModbusC CAND Ethernet/IP6、在工业控制网络中，用于实现网络互联的设备是（）A 交换机B 路由器C 网关D 防火墙7、工业控制网络中的实时操作系统通常具有（）特点。
A 高可靠性B 高通用性C 高复杂性D 高开发成本8、以下哪种工业控制网络技术具有较强的抗干扰能力？（）A 无线通信B 光纤通信C 蓝牙通信D 电力线通信9、工业控制网络的安全防护措施不包括（）A 访问控制B 数据加密C 病毒查杀D 系统升级10、以下哪个是工业控制网络中的现场总线？（）A TCP/IPB WiFiC DeviceNetD 蓝牙三、简答题（每题 10 分，共 30 分）1、简述工业控制网络与传统办公网络的区别。
2、说明工业控制网络中冗余技术的作用和实现方式。
3、解释工业控制网络中“一网到底”的概念及其优势。
四、综合应用题（20 分）某工厂有一个自动化生产线，包括多个传感器、执行器和控制器。
请设计一个基于工业以太网的网络架构，包括网络拓扑结构、设备选型和通信协议的选择，并说明设计的理由。
1．物理层使用中继器，通过复制位信号延伸网段长度。
2．总线就是传输信号或信息的公共路径，是遵循同一技术规范的连接与操作方式。
3．PROFIBUS的三种典型网络：PA网、DP网和FMS网。
4．FF总线中，设备描述语言是一种用以进行设备描述的标准编程语言。
5．数据通信系统中通常采用三种数据交换方式：线路交换方式、报文交换方式、报文分组交换方式。
6．FF总线的四个层次：物理层、数据链路层、应用层、用户层。
7．LonTalk协议支持多种传输介质：双绞线、电力线、无线射频、红外线、同轴电缆和光纤等。
8．工业以太网是在以太网技术和TCP/IP技术的基础上发展起来的一种工业网络。
9．神经元芯片是LonWorks技术的核心，它不仅是LON总线的通信处理器，而且是具有I/O 和控制的通用处理器。
10．数据链路层使用网桥，在局域网之间存储或转发数据帧。
11．中继器 (repeater)又称重发器。
12．网络层使用路由器在不同网络间存储转发分组信号。
13．中继器是一个再生器，而不是一个放大器。
14．传输层及传输层以上，使用网关进行协议转换，提供更高层次的接口。
15．中继器放置在传输线路上的位置是很重要的，中继器必须放置在任一位信号的含义受到噪声影响之前。
16．WorldFIP总线与FFHSE可以实现“透明联接”。
17．PROFIBUS-DP:用于传感器和执行器级的高速数据传输。
18．传输层及传输层以上，使用网关进行协议转换，提供更高层次的接口。
19．PA具有本质安全特性。
20．Profibus-PA用于过程控制（连续生产过程）。
21．Profibus-DP、Device-NET用于离散控制。
22．Lonworks用于楼宇自动化。
23．对象的嵌入与链接技术是OLE。
24．PROFIBUS-FMS:解决车间一级通用性通信任务。
25．动态数据交换技术是DDE。
26．PROFIBUS-DP采用RS-485双绞线或光缆传输。
27．FF总线把通信设备分为三类：链路主设备、基本设备和网桥。
现场总线技术复习题
1. 现场总线技术的定义是什么？
2. 现场总线技术的主要特点有哪些？
3. 请列举至少三种常见的现场总线技术。
4. 简述现场总线技术在工业自动化中的应用。
5. 现场总线技术与传统的模拟信号传输相比有哪些优势？
6. 描述现场总线系统的组成结构。
7. 现场总线技术中，主站和从站的功能是什么？
8. 请解释现场总线技术中的“实时性”概念。
9. 现场总线技术中的“冗余”设计有什么作用？
10. 列举现场总线技术中的几种常见的通信协议。
11. 现场总线技术在安全性方面有哪些考虑？
12. 简述现场总线技术在远程监控中的应用。
13. 描述现场总线技术在数据采集和处理中的作用。
14. 现场总线技术在设备诊断和维护中的优势是什么？
15. 请举例说明现场总线技术在智能建筑中的应用。
16. 现场总线技术在节能减排方面的贡献有哪些？
17. 简述现场总线技术在提高生产效率方面的作用。
18. 现场总线技术在系统集成中的重要性是什么？
19. 现场总线技术在现代制造业中的地位如何？
20. 现场总线技术的未来发展趋势是什么？。

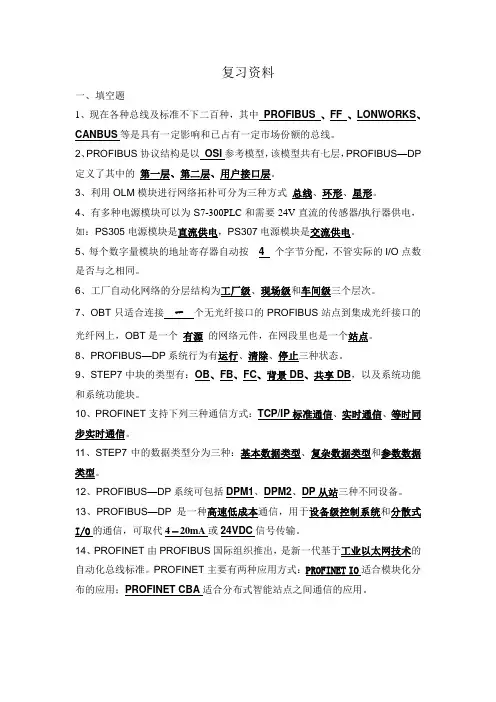

复习资料一、填空题1、现在各种总线及标准不下二百种，其中PROFIBUS 、FF 、LONWORKS、CANBUS等是具有一定影响和已占有一定市场份额的总线。
2、PROFIBUS协议结构是以OSI参考模型，该模型共有七层，PROFIBUS—DP 定义了其中的第一层、第二层、用户接口层。
3、利用OLM模块进行网络拓朴可分为三种方式总线、环形、星形。
4、有多种电源模块可以为S7-300PLC和需要24V直流的传感器/执行器供电，如：PS305电源模块是直流供电，PS307电源模块是交流供电。
5、每个数字量模块的地址寄存器自动按 4 个字节分配，不管实际的I/O点数是否与之相同。
6、工厂自动化网络的分层结构为工厂级、现场级和车间级三个层次。
7、OBT只适合连接一个无光纤接口的PROFIBUS站点到集成光纤接口的光纤网上，OBT是一个有源的网络元件，在网段里也是一个站点。
8、PROFIBUS—DP系统行为有运行、清除、停止三种状态。
9、STEP7中块的类型有：OB、FB、FC、背景DB、共享DB，以及系统功能和系统功能块。
10、PROFINET支持下列三种通信方式：TCP/IP标准通信、实时通信、等时同步实时通信。
11、STEP7中的数据类型分为三种：基本数据类型、复杂数据类型和参数数据类型。
12、PROFIBUS—DP系统可包括DPM1、DPM2、DP从站三种不同设备。
13、PROFIBUS—DP是一种高速低成本通信，用于设备级控制系统和分散式I/O的通信，可取代4－20mA或24VDC信号传输。
14、PROFINET由PROFIBUS国际组织推出，是新一代基于工业以太网技术的自动化总线标准。
PROFINET主要有两种应用方式：PROFINET IO适合模块化分布的应用；PROFINET CBA适合分布式智能站点之间通信的应用。
15、一个S7-300站最多可以有1个主机架和3个扩展机架。
16、RS-485传输是PROFIBUS最常用的一种传输技术，常称为H2，采用的电缆是双绞线。
一、填空题(每小题2分,共20分，每小题全答对得2分，答错一个空本小题不得分)1.参照ISO/OSI标准模型，CAN通信模型包括物理层和数据链路层两层。
2.通信系统是传递信息所需的一切技术设备的总和.它一般由信息源和信息接收者，发送设备、接收设备和传输媒介几部分组成。
3.在Profibus中，SFC14用于数据解包,而SFC15用于_数据打包。
4.工业自动化网络控制系统不单单是一个完成数据传输的通信系统，还是一个借助网络完成控制功能的自控系统。
5.光纤分为单模和多模两种类型，其传输原理都是基于光的全反射.6.幅值键控、频移键控和相移键控是模拟数据编码的三种方式。
7.采用高低电平的矩形脉冲信号来表达数据的0、1状态的编码方式称为数字数据编码.8.按照地理分布距离和覆盖范围来看，计算机网络可以分为广域网、城域网和局域网。
9.PROFIBUS的总线存取控制机制是主站之间采用令牌总线机制,主站与从站之间采用主从机制。
10.同步是数据传输中必须要解决的重要问题，在报文帧的传送过程中有三种同步方式：位同步、字同步和帧同步。
二、判断题(每小题2分，共20分，答对得2分,答错不得分）1.在CAN总线中，发出报文的节点称为报文发送器，如果总线不处于空闲状态,一个不是报文发送器的接点称为接收器。
(√）2.全双工通信与半双工通信都可以实现数据的接收与发送，但是，在同一时间点，半双工通信只能实现数据的收或发功能. （√）3.现场总线之所以具有较高的测控性能，一是得益于仪表的智能化，二是得益于设备的通信化。
（√）4.CSMA/CD在发送之前要先侦听线路有无数据在发送，以后在数据发送过程中就不需要判断有无冲突存在了.（)5.FTT—CAN采用柔性时间触发协议，最大特点是能根据需求在线修改网络策略,调整通信参数，添加新报文等。
(√）6.ISO/OSI的7层参考模型中的物理层主要是处理机械的、电气的和过程的接口，以及物理层下的物理传输介质等问题。
西南科技大学2014-2015年《工业控制网络与现场总线技术》期末复习题一、填空题1. 按照地理分布距离和覆盖范围来看，计算机网络可以分为广域网、城域网和局域网。
2. 光纤分为单模和多模两种类型，其传输原理都是基于光的全反射。
3. 工业自动化网络控制系统不单单是一个完成数据传输的通信系统，还是一个借助网络完成控制功能的自控系统。
4.工厂自动化网络的分层结构为_现场设备层、车间监控层和工厂管理层三个层次。
5. 参照ISO/OSI标准模型，CAN通信模型包括物理层和数据链路层两层。
6. CAN的报文帧有以下四种类型：数据帧、远程帧、出错帧和超载帧。
7. 同步是数据传输中必须要解决的重要问题，在报文帧的传送过程中有三种同步方式：位同步、字同步和帧同步。
8.工业控制系统经历了基地式仪表控制系统、集中式数字控制系统、集散控制系统、现场总线控制系统等主要阶段。
9.CAN总线是有效支持分布式实时控制的串行通信网络，从定位时的同步方式考虑，它属于异步通信。
10.现场总线是用于过程自动化和制造自动化最底层的现场设备或现场仪表互连的通信网络，是现场通信网络与控制系统的集成。
11.CAN总线支持位仲裁的介质访问方式，是多主工作方式。
12.CAN通信协议规定了4种不同类型的帧：数据帧，远程帧，错误帧，过载帧。
13.CAN总线上用显性和隐性两个互不的逻辑值表示0和1。
14.CAN协议可以检测到位错误，填充错误，CRC错误，格式错误，应答错误。
15. CAN总线是多主工作方式，任意节点可以主动发送信息。
通过非破坏性总线仲裁机制解决多节点同时发送时的冲突问题。
16.CAN的ISO/OSI参考模型包括两层：数据链路层、物理层。
17.CAN空闲时网络电平保持隐性1位。
18.现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。
19.RS-422接口通信需要4根线，它是全双工的，RS-485接口通信需要2根线，它是半双工的。
20.Modbus基于串行链路的通信方式有ASCII和RTU。
21.PROFIBUS-DP协议的两个主要部分是用户接口层和直接数据链接映射层。
22.目前的PROFIBUS标准IEC61158提供了三种传输方式：双绞线、同轴电缆、光纤。
23.基于PROFIBUS的远程监控系统由三层组成：底层控制层、SCADA层（现场监控层）、远程监控层。
24.CAN的直接通信距离最远达10km ，通信速率最高可达1Mbps。
25.DeviceNe的应用层采用的是控制与信息协议（CIP）,CIP也是ControlNet/和Ethernet/IP 所采用的应用层协议。
26.报文接受节点根据网络上报文的目的地址段是否与自己的地址相同，来判断报文是否是发给自己的。
27.CIP要发送的报文分为显式报文和隐式报文两种。
28.ControlNet是高速的控制和I/0网络，具有增强的I/O性能和点对点通信能力，支持多主方式，可以从任何一个节点访问整个网络。
29.ControlNet、DeviceNet和Ethernet/IP是罗克韦尔公司推出的三种现场总线产品。
30.模拟数据编码的三种编码方式为幅键键控ASK、频移键控FSK和相移键PSK。
31.局域网中基本的网络拓拓扑结构有3种：星型拓扑结构、环型拓扑结构和总线型拓扑结构。
32.DDE通信功能包括：启动、停止、推动、执行、终止。
33.自动控制从非智能、低智能到高智能的发展阶段经历了：模拟仪表控制系统、直接数字控制系统、集散控制系统和现场总线控制系统四个阶段。
34. 分布控制系统拓扑结构较多采用星形、环形、和总线型等三种结构。
35. 通信方式按照信息的传输方向分为单工、双工和半双工等三种方式。
36.介质访问方式包含随机访问和受控访问两大类，其中常用争用总线技术为CSMA/CD 。
37.在CAN总线中存在5种不同的错误类型，即：位错误、填充错误、CRC错误、形式错误、应答错误。
38.CAN总线数据帧由7个不同的位场组成：帧起始、仲裁场、控制场、数据场、CRC场、应答场、帧结束。
39.控制网络与计算机网络相比主要特点有：数据传输的及时性和系统响应的实时性、高可靠性及互可操作。
40.局域网常用的拓外结构有总线、星形和环形三种。
著名的以太网（Ethernet）就是采用其中的总线结构。
41.开放系统互连参考模型OSI中，共分七个层次，分别是应用层、表达层、会话层、传输层、网络层、数据链路层和物理层。
42. PROFIBUS由以下三个兼容部分组成: PROFIBUS-DP 、PROFIBUS-PA 和PROFIBUS-FMS 。
43. LonWorks拥有三个处理单元的神经元芯片：一个用于链路层的控制，一个用于网络层的控制，另一个用于用户的应用程序。
44.LonTalk协议提供了应答方式、请求/响应方式、非应答重发方式和非应答方式四种类型的报文服务。
45.PROFIBUS的总线存取方式有：主站之间采用令牌方式传送，主站和从站之间采用主从方式传送。
46.PROFIBUS的OSI模型由应用层、数据链路层和物理层组成三层模型。
47.CAN总线上用显性和隐形两个互补的逻辑值表示“0”和“1”。
48.PROFINET由PROFIBUS国际组织推出, 是新一代基于工业以太网的自动化总线标准. 49.现场总线PROFIBUS通常采用双绞线作为传输介质,在电磁干扰很大的环境下,可使用_光纤_。
50.本质安全技术是指保证电气设备在易燃、易爆环境下安全使用的一种技术。
它的基本思路是限制在上述危险场所中工作的电气设备中的能量，使得在任何故障的状态下所产生的电火花都不足以引爆危险场所中的易燃、易爆物质。
51. PROFIBUS-DP协议是为自动化制造工厂中分散的I/0设备和现场设备所需要的高速数据通信而设计的。
PROFIBUS-PA是PROFIBUS的过程自动化解决方案。
PROFIBUS-FMS的设计旨在解决车间一级的通信。
52. PROFIBUS主站具有总线存取控制权，从站没有总线存取控制权。
53. PROFIBUS采用混合的总线存取控制机制，即在主站之间采用令牌传送方式，主站与从站之间采用主从方式。
54. DP主站（1类）循环地与DP从站交换用户数据：PLC、PC或可以做1类主站使用的控制器。
2类DP主站是操作员工作站、编程装置，诊断和管理设备，完成各站点的数据读写、系统配置、故障诊断等。
DP从站：PLC、分散式I/O、驱动器、传感器、执行机构等现场设备。
55.网桥把数据从一个网络传送到另一个网络，使得处于两个不同网络的设备可以互相通话。
56.LonTalk通信协议支持OSI的所有七层模型，是直接面向对象的网络协议，这也是一般现场总线所不具备的特点。
57.LonTalk协议提供了应答方式、请求／响应方式、非应答重发方式和非应答方式四种类型的报文服务。
58. LonWorks拥有三个处理单元的神经元芯片：一个用于链路层的控制，一个用于网络层的控制，另一个用于用户的应用程序。
59.交换式控制网络中，交换技术常采用两种工作方式：直通方式和存储转发方式。
60.专门为LonWorks的神经元芯片设计的编程语言叫Neuron C语言，它是以ANSI C为基础设计的。
62.Modbus总线的寻址空间为256，其中，地址0为广播地址。
62.工业以太网中实现实时性的机制主要包括采用交换式集线器（交换机）、使用全双工通信模式、采用虚拟局域网、服务质量。
63.工业以太网中通常采取措施来缓解通信不确定性：采用全双工以太网技术、控制网络负荷、采用交换式以太网技术64.控制网络和信息网络可以通过DDE实现两者的集成，其实质是各应用程序通过共享内存来交换数据。
65.网络控制系统NCS是通过网络通信实现闭环反馈的控制系统，相对于传统控制系统而言具有很多优点：远程操作与控制、实现资源共享、增加系统灵活性。
66.通信方式根据CPU与外设之间连线结构、数据传送方式不同，分为并行通信和串行通信。
根据数据传输方式不同分为同步通信和异步通信。
二、选择题1. CSMA/CD的通信原理可以归结为四句话，下列哪个选项正确（C ）A.发前先侦听、边发边检测、空闲即发送、冲突时退避B.发前先侦听、边发边检测、冲突时退避、空闲即发送C.发前先侦听、冲突时退避、空闲即发送、边发边检测D.发前先侦听、空闲即发送、边发边检测、冲突时退避2. 工业自动化主要包括三个层次，下列哪个不是（ B ）A基础自动化B.应用自动化C管理自动化D.过程自动化3. Profibus的通信参考模型中不包括下面那一项（ D ）A.物理层B.数据链路层C.应用层D.网络层4. 以下几种通讯协议不属于以太网范畴的是( D )A. PROFINETB. Modbus/TCPC. EhterNet/IPD. ProFibus5. 工业以太网在使用中可以扬长避短，缓解其通信不确定性弊端，以下措施不属于缓解通信不确定性的是( A )A. 采用大容量服务器B. 控制网络负荷C. 采用全双工以太网技术D. 采用交换式以太网技术6. 网络传输介质的访问控制方式有三种，以下不属于其中的是（ A ）A. 数据同步B. 令牌访问C. 时分复用D. 载波监听多路访问7、CAN总线使用的数据编码是（ B ）。
A. 归零码（RZ）B.非归零码（NRZ）C. 曼彻斯特编码D. 差分曼彻斯特编码8、OSI通信模型中七层都具有的现场总线是（ A ）。
A. LonWorksB. CANC. DeviceNetD. HART9、CAN总线中，若具有下列报文ID的4个标准格式数据帧争用总线，胜出的是（ C ）。
A. 11001100001bB. 11001101001C. 11001000001D. 1100100001010、通信方式按照信息的传输方向分类，不正确的是（ D ）。
A. 单工方式B. 半双工方式C. 全双工方式D.异步方式11、通过复制位信号和延伸网段长度的网络设备是（ C ）。
A. 网关B. 路由器C. 中继器D.网桥12．现场总线PROFIBUS决定数据通信的是( C )。
A．智能从站B．DP从站C．主站D．中继器13.PROFINET是基于( D )的自动化总线标准。
A. MPIB. PROFIBUS-DPC. PROFIBUS-PAD. 工业以太网技术14．PROFIBUS总线每个段上最多可接多少个站（B ）。
A．16 B．32 C．126 D．12715．下面哪个说法不对（B ）。
A．中继器为信号放大器B．中继器可实现星型总线结构C．中继器占用总线地址D．中继器是总线负数16. 一个快速以太网交换机的端口速率为100Mbit/s，若该端口可以支持全双工传输数据，那么该端口实际的传输带宽为（C）A．100Mbit/s B．150Mbit/s C．200Mbit/s D．1000Mbit/s17.在常用的传输介质中，（C）的带宽最宽，信号传输衰减最小，抗干扰能力最强。
