电机及电机驱动模块设计

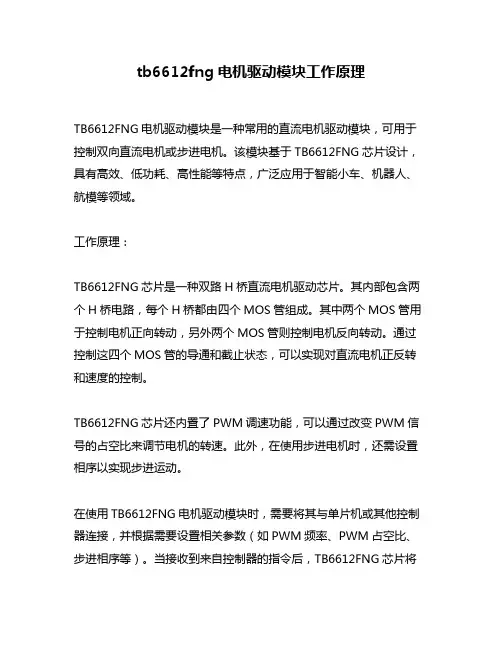

tb6612fng电机驱动模块工作原理
TB6612FNG电机驱动模块是一种常用的直流电机驱动模块，可用于控制双向直流电机或步进电机。

该模块基于TB6612FNG芯片设计，具有高效、低功耗、高性能等特点，广泛应用于智能小车、机器人、航模等领域。

工作原理：
TB6612FNG芯片是一种双路H桥直流电机驱动芯片。

其内部包含两个H桥电路，每个H桥都由四个MOS管组成。

其中两个MOS管用于控制电机正向转动，另外两个MOS管则控制电机反向转动。

通过控制这四个MOS管的导通和截止状态，可以实现对直流电机正反转和速度的控制。

TB6612FNG芯片还内置了PWM调速功能，可以通过改变PWM信号的占空比来调节电机的转速。

此外，在使用步进电机时，还需设置相序以实现步进运动。

在使用TB6612FNG电机驱动模块时，需要将其与单片机或其他控制器连接，并根据需要设置相关参数（如PWM频率、PWM占空比、步进相序等）。

当接收到来自控制器的指令后，TB6612FNG芯片将
根据指令控制MOS管的导通和截止状态，从而实现对电机的控制。

总之，TB6612FNG电机驱动模块通过控制H桥电路和PWM信号，
实现对直流电机正反转和速度的调节，同时还可用于步进电机的驱动。

它是一种高效、低功耗、高性能的电机驱动模块，在智能小车、机器人、航模等领域有着广泛应用。

无刷直流电动机及驱动系统设计无刷直流电动机是一种能够将电能转化为机械能的电机，它不仅具有高效率、高功率密度、大扭矩和高转速等优点，同时还能在宽范围内调整转速和控制扭矩。

因此，无刷直流电动机及其驱动系统设计成为了工业应用和个人消费电子产品中常见的一种电机类型。

无刷直流电动机驱动系统由电机本体、功率器件、传感器、微控制器和控制算法等组成。

首先，电机本体是电机的核心部分，包括转子、定子、磁铁和绕组等。

转子是电机的运动部分，由永磁体和轴承支撑。

定子是电机的静止部分，由铁芯和绕组组成。

磁铁是电机的永磁体，产生磁场以与永磁体上的磁场相互作用。

绕组是由导线绕制的线圈，通过流过电流产生磁场。

其次，功率器件是驱动系统的关键部分，用于将电能从电源转化为机械能。

一般采用MOSFET或IGBT等功率器件，以实现高速开关和较高电流能力。

它们能够承受高电压和大电流，并快速切换，使得电机能够根据控制信号调整转速和扭矩。

传感器是驱动系统中用于检测电机位置和转速的重要组成部分。

常见的传感器有霍尔传感器、反电动势传感器和编码器等。

霍尔传感器通过检测磁场强度变化来确定转子的位置，反电动势传感器通过测量绕组中电流变化产生的反电动势来确定电机的转速，编码器则能够提供更准确的位置和速度信息。

微控制器是驱动系统中负责控制电机运行的核心部件。

它包含了控制算法、控制逻辑和通信接口等功能，通过与传感器和功率器件进行交互来实现对电机转速、扭矩和方向的精确控制。

微控制器能够根据输入的控制信号，通过调节电流和电压来控制电机的运行状态。

最后，控制算法是驱动系统的重要组成部分，在实际应用中起到至关重要的作用。

常见的控制算法包括PID控制、电流环控制、速度环控制和位置环控制等。

PID控制通过调整比例、积分和微分控制器的系数来达到稳定控制的效果。

电流环控制通过直接或间接测量电机电流，以控制电机的转矩和速度。

速度环控制通过测量电机转速，并根据所需转速和实际转速之间的差异来调整控制信号。

步进电机工作原理及驱动器电路设计(含源程序)步进电机工作原理及驱动器设计步进电机在控制系统中具有广泛的应用。

它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。

有时从一些旧设备上拆下的步进电机(这种电机一般没有损坏)要改作它用，一般需自己设计驱动器。

本文介绍的就是为从一日本产旧式打印机上拆下的步进电机而设计的驱动器。

本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。

1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。

单四拍与双四拍的步距角相等，但单四拍的转动力矩小。

八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：a. 单四拍b. 双四拍 c八拍图2.步进电机工作时序波形图2.基于AT89C2051的步进电机驱动器系统电路原理步进电机驱动器系统电路原理如图3：图3 步进电机驱动器系统电路原理图AT89C2051将控制脉冲从P1口的P1.4~P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。

电机驱动模块课程设计一、教学目标本课程的教学目标是使学生掌握电机驱动模块的基本原理、运行方式和应用场景。

具体包括：1.知识目标：学生能够描述电机的工作原理、结构特点和分类，理解电机驱动模块的功能和性能指标，掌握电机控制的基本方法。

2.技能目标：学生能够分析电机驱动模块在实际应用中可能遇到的问题，并采取合适的措施解决。

能够根据项目需求，设计和优化电机驱动模块的电路和控制系统。

3.情感态度价值观目标：培养学生对电机驱动模块技术的兴趣和好奇心，提高学生解决实际问题的能力，培养学生的创新精神和团队合作意识。

二、教学内容本课程的教学内容主要包括电机驱动模块的基本原理、运行方式、应用场景和控制方法。

具体安排如下：1.电机的基本原理和结构：介绍电机的工作原理、各种电机的结构特点和分类。

2.电机驱动模块的功能和性能：讲解电机驱动模块的功能、性能指标及其测试方法。

3.电机控制技术：介绍电机控制的基本方法，包括开关控制、模拟控制和数字控制等。

4.电机驱动模块的应用案例：分析实际应用中电机驱动模块的设计和优化方法。

5.电机驱动模块的故障分析和维修：讲解电机驱动模块的常见故障及其原因，提供故障分析和维修方法。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。

包括：1.讲授法：讲解电机驱动模块的基本原理、运行方式和应用场景。

2.案例分析法：分析实际应用中电机驱动模块的设计和优化案例，提高学生的应用能力。

3.实验法：学生进行电机驱动模块的实验操作，培养学生的动手能力和实际问题解决能力。

4.小组讨论法：学生进行小组讨论，分享学习心得和经验，提高学生的团队合作意识。

四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选择合适的教材，为学生提供系统的学习资料。

2.参考书：提供相关的参考书籍，丰富学生的知识储备。

3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。

4.实验设备：准备充足的实验设备，确保每个学生都能动手进行实验操作。

电机驱动模块课程设计一、课程目标知识目标：1. 理解电机驱动模块的基本原理，掌握电机种类、结构及其工作特性；2. 掌握电机驱动电路的设计方法，了解驱动模块的参数设置与调整；3. 了解电机转速、转向的控制原理，能够运用相关公式进行计算。

技能目标：1. 能够正确选择合适的电机驱动模块，并进行基本的电路连接与调试；2. 学会使用相关软件对电机驱动模块进行编程与控制，实现电机的启动、停止、转速调节等功能；3. 培养实际操作与动手能力，能够解决电机驱动模块在实际应用中遇到的问题。

情感态度价值观目标：1. 培养学生对电机驱动模块的兴趣，激发学习热情，形成积极探索的学习态度；2. 培养学生的团队合作意识，学会在小组合作中共同解决问题，互相学习，共同进步；3. 增强学生的环保意识，了解电机驱动模块在节能减排方面的意义，提高社会责任感。

课程性质：本课程为电机驱动模块的实践应用课程，注重理论联系实际，强调学生的动手操作能力和实际应用能力的培养。

学生特点：学生具备基本的电子电路知识，具有一定的编程基础，对电机驱动模块有一定了解，但对实际应用和动手操作经验有限。

教学要求：教师需结合学生特点和课程性质，采用讲授、实践、讨论等多种教学方式，引导学生主动参与，注重培养学生的实际操作能力和解决问题的能力。

通过课程学习，使学生能够将所学知识应用于实际项目中，提高综合运用能力。

二、教学内容1. 电机原理与种类：介绍直流电机、步进电机、伺服电机等常见电机的结构、原理及特性，结合教材第二章内容，让学生了解电机的基本知识。

2. 电机驱动电路设计：讲解电机驱动电路的基本组成、功能及设计方法，结合教材第三章内容，学习驱动模块的选型、参数设置与调整。

3. 电机控制编程：学习电机控制的基本编程方法，包括启动、停止、转速调节等，结合教材第四章内容，掌握相关编程技巧。

4. 电机驱动模块应用实例：分析实际应用案例，如智能车、机器人等，结合教材第五章内容，让学生了解电机驱动模块在不同场景的应用。

基于STCC单片机的国旗自动升降系统设计1.引言国旗作为一种象征国家主权和民族尊严的标志，经常在特殊场合、庆典活动中使用。

为了方便、准确地升降国旗，设计了一种基于STCC单片机的国旗自动升降系统。

本设计旨在通过电机控制和传感器检测，实现对国旗的自动升降功能。

本文将详细介绍该系统的整体设计和关键部分的实现。

2.系统设计2.1系统结构国旗自动升降系统主要由以下部分组成：电机驱动模块、传感器模块、控制模块和电源模块。

2.1.1电机驱动模块：电机驱动模块根据控制模块的指令，通过控制电机的正反转、定时转动等功能，实现对国旗的升降操作。

在设计中可以采用直流电机或步进电机作为驱动电机。

2.1.2传感器模块：传感器模块用于检测国旗的当前状态，包括升降位置和升降速度等。

常用的传感器有限位开关、光电开关、光电编码器等。

2.1.3控制模块：控制模块采用STCC单片机作为核心，根据传感器模块的反馈信号，控制电机的运行状态和转动角度。

同时，控制模块还与用户交互，接收用户输入的指令，如升降控制、速度调节等。

2.1.4电源模块：电源模块为系统提供所需的直流电源，包括电压稳定和过载保护等功能。

2.2关键部分设计2.2.1电机驱动设计：在电机驱动模块中，需要通过电机驱动器来控制电机的运动。

可以选择L298N模块作为电机驱动器，实现电机的正反转和速度调节功能。

为了保证电机运行的平稳性，可以通过PWM技术控制电机的转速。

2.2.2传感器选择和位置布置：根据实际情况选择合适的传感器，并合理布置在国旗自动升降系统的关键位置。

通过限位开关检测国旗的升降位置，通过光电开关或光电编码器检测国旗的升降速度。

2.2.3控制算法设计：控制算法主要包括运动控制和用户交互处理两部分。

在运动控制方面，可以通过PID控制算法控制电机的转动，实现对国旗升降位置的精确控制。

在用户交互方面，可以通过LCD显示屏和按键设计，接收和处理用户输入的指令。

3.系统实现在实现方面，可以按照以下步骤进行：3.1硬件搭建根据设计要求，搭建国旗自动升降系统的硬件结构，包括电机、传感器和控制模块等。

基于51单片机的步进电机控制系统设计步进电机是一种特殊的直流电动机，具有定角度、定位置、高精度等特点，在许多领域得到广泛应用，如机械装置、仪器设备、医疗设备等。

本文将基于51单片机设计一个步进电机控制系统，主要包括硬件设计和软件设计两部分。

一、硬件设计步进电机控制系统的硬件设计主要包括51单片机、外部电源、步进电机驱动模块、以及其他辅助电路。

1.51单片机选择由于步进电机控制需要执行复杂的算法和时序控制，所以需要一个性能较高的单片机。

本设计选择51单片机作为主控芯片，因为51单片机具有丰富的外设接口、强大的计算能力和丰富的资源。

2.外部电源步进电机需要较高的电流供给，因此外部电源选择稳定的直流电源，能够提供足够的电流供电。

电源电压和电流的大小需要根据具体的步进电机来确定。

3.步进电机驱动模块步进电机驱动模块是连接步进电机和51单片机的关键部分，它负责将51单片机输出的脉冲信号转化为对步进电机的驱动信号，控制步进电机准确转动。

常用的步进电机驱动芯片有L297、ULN2003等。

4.其他辅助电路为了保证步进电机控制系统的稳定运行，还需要一些辅助电路，如限流电路、电源滤波电路、保护电路等。

这些电路的设计需要根据具体的应用来确定。

二、软件设计1.系统初始化系统初始化主要包括对51单片机进行外部中断、定时器、串口和IO 口等初始化设置。

根据实际需求还可以进行其他模块的初始化设置。

2.步进电机驱动程序步进电机的驱动程序主要通过脉冲信号来控制电机的转动。

脉冲信号的频率和脉冲宽度决定了电机的转速和运行方向。

脉冲信号可以通过定时器产生，也可以通过外部中断产生。

3.运动控制算法步进电机的运动控制可以采用开环控制或闭环控制。

开环控制简单，但无法保证运动的准确性和稳定性；闭环控制通过对电机转动的反馈信号进行处理来调整脉冲信号的生成，从而实现精确的运动控制。

4.其他功能设计根据具体的应用需求，可以加入其他功能设计，如速度控制、位置控制、加速度控制等。

BLDC电机驱动系统的设计与控制一、引言随着电气化和智能化时代的到来，电机的应用日益广泛，其中包括无刷直流电机（Brushless DC Motor，BLDC）的应用。

BLDC 电机比传统的有刷电机在功率，效率，噪音等方面更加优越，逐渐成为热门的电机类型。

本文旨在介绍BLDC电机驱动系统的设计与控制。

二、BLDC电机的结构与工作原理BLDC电机由定子和转子组成。

定子由绕组、铁芯、端盖和轴承组成，转子由永磁体、轴和转子芯组成。

BLDC电机通过由无刷交流电动机电控制器驱动，由交流电源产生的交流电能转换成直流电源驱动电机，交换电流的方向使电机转速单向改变。

BLDC电机的转子上装有永久磁体，当电磁铁控制摆臂（电子换向器）的电流发生改变时，摆臂上的电流也发生改变，使摆臂产生磁力作用于转子上的永磁体，电机将按程序旋转。

BLDC电机利用电子励磁器（ESC）驱动，在驱动上根据电机合理功率和电机特性选择适当的PWM频率进行控制。

电机转子位置由电子励磁器通过观察电极式绝缘体旋转特性来确定。

三、BLDC电机驱动系统设计BLDC电机驱动系统主要由以下部分组成：1. 电机本体：包含电机的绕组、转子、定子、永磁体、轴承等元件。

2. 电机控制系统：主要是控制模块和功率驱动模块。

控制模块包括控制器、检测器、电源系统和信号输入系统等等；功率驱动模块包括电机驱动芯片、电源菜单、PWM驱动芯片、电源管理芯片等。

3. 电机驱动源：主要是DC电源，驱动电机需要定电压和定电流，详细的如下表格所示。

驱动电机的参数 | DC电源参数---|---Phase (U, V, W) | DC 驱动电压电机频率 | DC驱动电压电机转速 | DC 驱动电流电机力矩 | DC驱动电流（最大）表1：BLDC电机的驱动参数在BLDC电机驱动系统中，电子控制器扮演着重要的角色，电子控制器负责将输入信号转化为驱动电机的信号，控制电机正反转、转速、制动等操作。

其中，输入信号通常采用角度位置传感器进行电气信号准确定位，从而实现闭环速度控制。

基于proteus的直流电机的控制系统设计
基于Proteus的直流电机控制系统设计主要包括硬件设计和软件设计两个方面。

下面是一个简单的设计流程：
一、硬件设计
硬件设计主要包括选择电机、电机驱动模块和控制电路等。

1.选择电机：根据实际需求和应用场景选择合适的直流电机。

2.选择电机驱动模块：选择合适的电机驱动模块，如H 桥电路驱动模块，根据电机的额定电压和电流选择合适的驱动器。

3.控制电路设计：设计控制电路，如PWM产生电路、信号放大电路、电源电路等。

二、软件设计
软件设计主要包括控制算法设计和编程实现两个方面。

1.控制算法设计：根据电机特性和控制要求设计合适的控制算法，如PID控制、模糊控制等。

2.编程实现：使用C语言等编程语言编写程序，实现控制算法和控制接口的设计，包括读取电机传感器数据、控制PWM波的产生和输出等。

三、系统仿真
使用Proteus进行系统仿真，可以验证硬件和软件设计的正确性和可靠性。

1.搭建电路模型：使用Proteus搭建电路模型，包括电机、驱动模块、控制电路等。

2.编写控制程序：使用C语言等编写控制程序，实现控制算法和控制接口的设计。

3.系统仿真：进行系统仿真，测试电机控制系统的性能和稳定性。

总之，基于Proteus的直流电机控制系统设计需要进行硬件和软件设计，使用仿真工具进行系统仿真，并验证系统的性能和稳定性。

最终，将系统部署到实际应用场景中，并进行监控和维护。

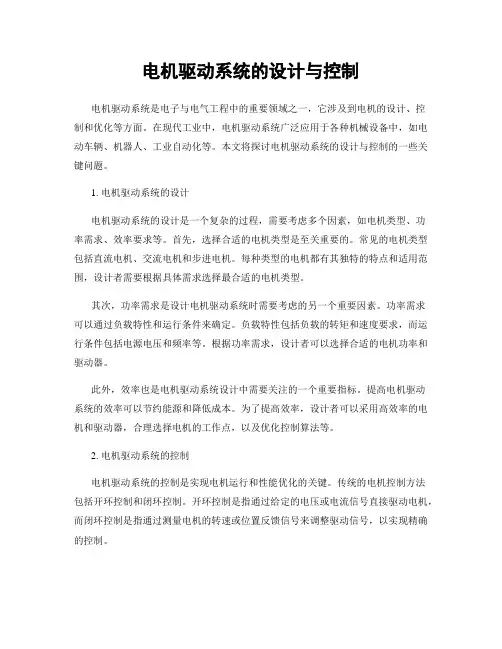

电机驱动系统的设计与控制电机驱动系统是电子与电气工程中的重要领域之一，它涉及到电机的设计、控制和优化等方面。

在现代工业中，电机驱动系统广泛应用于各种机械设备中，如电动车辆、机器人、工业自动化等。

本文将探讨电机驱动系统的设计与控制的一些关键问题。

1. 电机驱动系统的设计电机驱动系统的设计是一个复杂的过程，需要考虑多个因素，如电机类型、功率需求、效率要求等。

首先，选择合适的电机类型是至关重要的。

常见的电机类型包括直流电机、交流电机和步进电机。

每种类型的电机都有其独特的特点和适用范围，设计者需要根据具体需求选择最合适的电机类型。

其次，功率需求是设计电机驱动系统时需要考虑的另一个重要因素。

功率需求可以通过负载特性和运行条件来确定。

负载特性包括负载的转矩和速度要求，而运行条件包括电源电压和频率等。

根据功率需求，设计者可以选择合适的电机功率和驱动器。

此外，效率也是电机驱动系统设计中需要关注的一个重要指标。

提高电机驱动系统的效率可以节约能源和降低成本。

为了提高效率，设计者可以采用高效率的电机和驱动器，合理选择电机的工作点，以及优化控制算法等。

2. 电机驱动系统的控制电机驱动系统的控制是实现电机运行和性能优化的关键。

传统的电机控制方法包括开环控制和闭环控制。

开环控制是指通过给定的电压或电流信号直接驱动电机，而闭环控制是指通过测量电机的转速或位置反馈信号来调整驱动信号，以实现精确的控制。

现代电机驱动系统通常采用闭环控制，其中最常见的方法是采用PID控制器。

PID控制器通过比较实际输出和期望输出的误差来调整控制信号，以实现稳定的控制。

此外，还可以采用先进的控制算法，如模糊控制、自适应控制和预测控制等，以进一步提高控制性能。

除了控制算法，还需要考虑电机驱动系统的硬件实现。

驱动器是电机控制系统中的关键组件，它负责将控制信号转换为电机驱动信号。

常见的驱动器类型包括直流驱动器、交流驱动器和步进驱动器。

选择合适的驱动器类型和规格是确保电机驱动系统正常运行的重要一步。

1. 模块简介模块简介模块描述描述1.1模块描述● 可以通过SP配置限流值，最大电流达8.6A● 电池工作电压（Vs）4.0V至28V● 逻辑工作电压（Vcc）4.5V至5.5V● 所有引脚可承受19 V，Vs和输出管脚可承受40 V● 全导通电阻Ron从100 mΩ (at Tj = -40 °C) 至300mΩ (at Tj =150 °C)● 逻辑输入兼容TTL和CMOS● 工作频率高达20kHz● 通过SPI 接口可以配置或诊断● 过温和短路保护功能● Vs欠压关断功能● Vcc欠压和过压保护● Vcc过压检测● 当处于开启状态时检测负载是否开路● 当处于关断状态时可全面诊断● 具有使能输入脚● 低待机电流（<10μA）● 为了降低电磁干扰，通过SPI，可以配置电压和电流的转换率● 内部集成高边功率管驱动的电荷泵，真正实现PWM从0-100%，PWM可以一直给高电平，意味着可以应用到步进电机的驱动环境。

1.2 模块模块说明说明说明● SX8847是一个SPI控制的H桥，专为应用在高可靠性和极端环境条件下设计的直流和步进电机控制芯片。

● 每个通道上的详细故障诊断是通过SPI提供的，包括电机短路，对地短路，过载，过温。

● 开启状态下，可以检测负载开路，应用范围广泛。

限流值可以通过SPI配置，从2.5A到8.6A。

在所有温度范围内保证±10%的精度。

● 当温度超过165℃，限流值线性降低，并通过SPI发出过温警告。

1.31.3模块接口模块接口模块接口类别引脚 名称 说明1 GND 逻辑电源地2 VCC 逻辑电源正（4.5-5.5V）3 SCK SPI时钟 4SI 串行数据输入 5 SO 串行数据输出 6 CS 片选 7 DIR 方向输入 8 DI 关断 9 PWM PWM输入 逻辑接口10 EN 使能 + 功率电源正 POWER- 功率电源地 + 电机+ 功率接口MOTOR-电机-1.41.4模块结构模块结构模块结构1.1.55模块尺寸模块尺寸43mmX38mmX12mm2. 使用说明使用说明2.1 电源电压范围电源电压范围 SX8847的电源电压范围是从欠压值到28V。

电机控制模块定制方案引言电机控制模块是现代电子设备中广泛应用的重要组成部分。

它负责电机的驱动和控制，对于各种类型的电机（如直流电机、步进电机等）都起着关键作用。

为了满足不同应用场景的需求，定制化的电机控制模块方案逐渐受到市场的重视。

本文将介绍一种电机控制模块的定制方案，以满足客户的个性化需求。

设计目标1. 灵活性定制的电机控制模块方案应具有良好的灵活性，以适应不同类型电机的驱动和控制。

客户可以根据实际需求选择不同的控制算法、接口和参数配置，以实现最佳的电机性能。

2. 高性能电机控制模块应具备高性能的驱动能力和精确的控制能力。

它应能够通过高效的电流控制和闭环反馈机制，实现电机的平滑运行和精确定位。

3. 可靠性可靠性是定制电机控制模块的基本要求。

通过优质的材料和可靠的设计，模块应能够长时间稳定工作，避免故障和损坏。

方案设计1. 硬件设计1.1 控制芯片选择控制芯片是电机控制模块的核心组件，它负责实时控制电机的运行状态。

根据设计目标，我们选择了一款高性能的控制芯片，具备强大的计算能力和丰富的接口资源。

1.2 电源电路设计电源电路是电机控制模块不可或缺的一部分。

我们选择了高效稳定的开关电源芯片，确保模块在不同输入电压范围内都能正常工作。

1.3 驱动电路设计驱动电路是电机控制模块的关键组成部分。

我们根据客户的需求选择了适合不同类型电机的驱动芯片，并根据电机的特性进行了精确匹配和配置。

1.4 接口设计为了提高模块的兼容性，我们设计了丰富的接口，包括数字接口和模拟接口。

这些接口可以与其他外部设备进行数据交互，并且支持常见的通信协议。

2. 软件设计2.1 控制算法定制化的电机控制模块方案需要根据实际应用场景选择合适的控制算法。

我们提供了多种算法选项，如PID控制算法、模糊控制算法等。

客户可以根据自己的需求选择最合适的算法。

2.2 参数配置为了满足不同电机的需求，我们设计了灵活的参数配置模块。

客户可以通过配置参数来调整电机的速度、加速度、位置等属性，以实现最佳的运动性能。

如何设计一个简单的电机驱动电路电机作为现代工业和生活中常见的设备之一，广泛用于各种电力驱动系统中。

一个简单而高效的电机驱动电路设计对于电机的正常运行和性能发挥至关重要。

本文将介绍如何设计一个简单的电机驱动电路，以实现对电机的可靠控制。

一、电机驱动电路的作用电机驱动电路的主要作用是根据输入信号控制电机的启停、转向和转速等参数。

通过适当的设计，可以保证电机运行平稳、高效，并减少电机损耗。

一个简单的电机驱动电路通常包括功率电源、电机驱动芯片和外围电路等部分。

二、电机驱动电路的基本原理在设计电机驱动电路之前，我们需要了解一些基本的电机驱动原理。

1. 电机类型和特性：根据不同的应用和变量，常见的电机类型有直流电机（DC Motor）、交流电机（AC Motor）和步进电机（Stepper Motor）等。

不同类型的电机具有不同的特性，例如直流电机具有简单、易控制的优点，而交流电机适用于高功率和高效率的应用。

2. 电机驱动方式：电机驱动方式可分为直接驱动和间接驱动两种。

直接驱动是指电机直接与电源相连，通过改变电源电压或电流来控制电机的转速和方向。

间接驱动是指通过驱动器或控制器来控制电机的转速和方向。

3. 电机驱动电路稳定性：电机驱动电路的稳定性非常重要，可以通过控制环路的设计来保证。

一个稳定的电机驱动电路可以提高电机的响应速度和性能。

三、简单电机驱动电路的设计步骤下面我们将以直流电机为例，介绍如何设计一个简单的电机驱动电路。

1. 电源设计：选择适当的电源电压和电流，根据电机的额定参数来确定电源规格。

为了保证电机的正常运行，电源的输出应具有稳定性和低噪声。

2. 电机驱动芯片选择：根据电机类型和应用需求，选择适合的电机驱动芯片。

常见的电机驱动芯片有L298、L293D等，这些芯片具有较高的可靠性和输出功率。

3. 电机驱动电路设计：根据电机驱动芯片的数据手册和设计规范，设计电机驱动电路。

电路通常包括电源滤波电路、电机驱动芯片控制电路和保护电路等部分。

电机驱动电路的设计要点和技巧一、在电机驱动电路的设计中，主要考虑一下几点：功能：电机是单向还是双向转动？需不需要调速？对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。

如果不需要调速，只要使用继电器即可；但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM（脉冲宽度调制）调速。

性能：对于PWM调速的电机驱动电路，主要有以下性能指标。

1）输出电流和电压范围，它决定着电路能驱动多大功率的电机。

2）效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。

要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手。

3）对控制输入端的影响。

功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。

4）对电源的影响。

共态导通可以引起电源电压的瞬间下降造成高频电源污染；大的电流可能导致地线电位浮动。

5）可靠性。

电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。

二、三极管-电阻作栅极驱动1．输入与电平转换部分：输入信号线由DATA引入，1脚是地线，其余是信号线。

注意1脚对地连接了一个2K欧的电阻。

当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。

当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。

或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。

电机驱动模块和单片机隔离的PCB设计简介电机驱动模块和单片机隔离的PCB设计是一项涉及到电机驱动和单片机的板级设计任务。

该设计的目的是为了实现电机的控制和运行，并且将单片机与电机驱动模块进行隔离，以保证系统的稳定性和可靠性。

设计需求1.实现电机的驱动和控制：设计一个电机驱动模块，能够提供足够的功率和电流来驱动电机，并且能够进行电机的速度和方向控制。

2.单片机与电机驱动模块隔离：为了防止电机噪声对单片机的干扰以及单片机的干扰对电机驱动的影响，需要在设计中考虑电机驱动模块与单片机的隔离。

3.实现系统的稳定性和可靠性：在设计中需充分考虑电路的抗干扰能力、电源稳定性、散热等因素，以保证系统的稳定运行和长期可靠性。

设计步骤1. 电机驱动模块设计电机驱动模块的设计是整个PCB设计任务的核心部分，下面是设计该模块的具体步骤：1.1 选型和参数确定首先，根据电机的功率、电流和电压要求，选择合适的电机驱动芯片。

在芯片选型时，需要考虑芯片的工作温度范围、电流能力以及保护功能等因素。

确定电机驱动芯片后，根据其规格书中提供的电路设计方法和原理图，进行参数的确定。

1.2 电机驱动电路设计根据电机驱动芯片的电路设计方法和原理图，进行电机驱动电路的设计和布局。

设计中需要考虑电机驱动芯片的供电、功率管的布局和驱动电路等因素。

保证电路的稳定性和可靠性，并在布局时考虑到散热需求。

1.3 PCB布线设计根据前两个步骤的电路设计结果，进行PCB布线设计。

在布线设计过程中，需要注意信号线和电源线的分离布局，以减小干扰。

同时，还需要考虑到电流回路的完整性和电源线的宽度，以提供足够的功率传输和保证稳定性。

1.4 电磁兼容性(EMC)设计在进行PCB布线设计后，需要对整个电路进行电磁兼容性(EMC)优化设计。

通过增加地线和电源线的滤波和隔离电路、合理安排信号线的走线路径等措施，提高电路在工作时的抗干扰能力，确保电路的稳定性和可靠性。

2. 单片机隔离设计为了防止电机的噪声对单片机的干扰，需要进行单片机与电机驱动模块的隔离设计。
