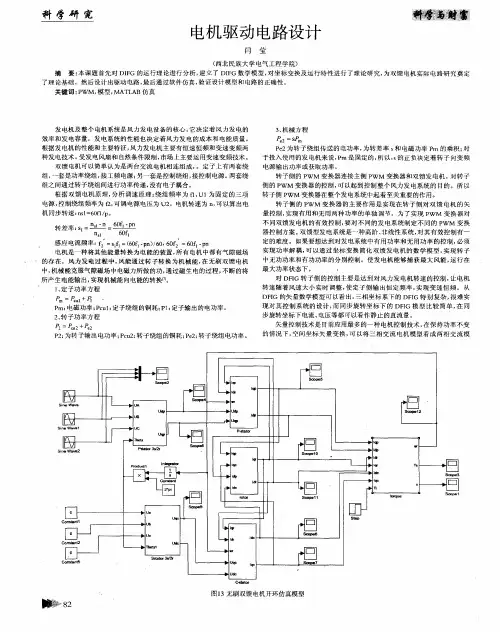

电机驱动电路的设计

详解直流电机驱动电路设计
直流电机驱动电路设计概述
电机驱动电路是控制电机运行的电路，也称作动力源电路，它的主要
作用是提供电机所需要的适当电压和频率的电能，以控制电机的转速和转
动方向。

一般讲，电机驱动电路包括三个部分：驱动器，控制器和电源电路。

一、直流电机驱动电路的设计
1、驱动器的设计
直流电机驱动电路主要由驱动器、控制器和电源电路组成。

在这里，
驱动器主要负责将控制器的控制信号转换为适合电机工作的电流。

现在，
基于IGBT的驱动器已经成为直流电机驱动电路中的主要组成部分。

驱动
器电路很复杂，包括用于驱动电机的晶体管，用于传输控制信号的晶体管，以及调节电流的电阻等。

2、控制器的设计
控制器是电机驱动电路的核心部分，它负责接收外部输入信号，并根
据设定的参数来调整电机的转速、转向和加速等。

控制器设计非常复杂，
一般包括两个主要部分：控制电路和放大路由部分。

控制电路负责检测电
机的运行状态和外部输入，并根据这些信息来调整电机的转速。

放大部分
负责将控制电路的输出信号放大，并将其转换为能够驱动电机的标准控制
信号。

3、电源电路的设计。

1 引言直流电机具有优良的调速特性，调速平滑、方便、调速范围广，过载能力强，可以实现频繁的无级快速启动、制动和反转，能满足生产过程中自动化系统各种不同的特殊运行要求，因此在工业控制领域，直流电机得到了广泛的应用。

许多半导体公司推出了直流电机专用驱动芯片，但这些芯片多数只适合小功率直流电机，对于大功率直流电机的驱动，其集成芯片价格昂贵。

基于此，本文详细分析和探讨了较大功率直流电机驱动电路设计中可能出现的各种问题，有针对性设计和实现了一款基于25D60-24A 的直流电机驱动电路。

该电路驱动功率大，抗干扰能力强，具有广泛的应用前景。

2 H 桥功率驱动电路的设计在直流电机中，可以采用GTR 集电极输出型和射极输出性驱动电路实现电机的驱动，但是它们都属于不可逆变速控制，其电流不能反向，无制动能力，也不能反向驱动，电机只能单方向旋转，因此这种驱动电路受到了很大的限制。

对于可逆变速控制， H 桥型互补对称式驱动电路使用最为广泛。

可逆驱动允许电流反向，可以实现直流电机的四象限运行，有效实现电机的正、反转控制。

而电机速度的控制主要有三种，调节电枢电压、减弱励磁磁通、改变电枢回路电阻。

三种方法各有优缺点，改变电枢回路电阻只能实现有级调速，减弱磁通虽然能实现平滑调速，但这种方法的调速范围不大，一般都是配合变压调速使用。

因此在直流调速系统中，都是以变压调速为主，通过PWM(Pulse Width Mo dulation)信号占空比的调节改变电枢电压的大小，从而实现电机的平滑调速。

2.1 H 桥驱动原理要控制电机的正反转，需要给电机提供正反向电压，这就需要四路开关去控制电机两个输入端的电压。

当开关S1 和S4 闭合时，电流从电机左端流向电机的右端，电机沿一个方向旋转;当开关S2 和S3 闭合时，电流从电机右端流向电机左端，电机沿另一个方向旋转， H 桥驱动原理等效电路图如图1 所示。

图1 H 桥驱动原理电路图2.2 开关器件的选择及H 桥电路设计常用的电子开关器件有继电器，三极管， MOS 管， IGBT 等。

基于场效应管的直流电机驱动控制电路设计一、本文概述随着现代电子技术的飞速发展，直流电机因其优良的控制性能和简单的结构设计，在工业自动化、精密仪器和消费电子等领域得到了广泛应用。

传统的直流电机驱动控制电路存在功耗大、效率低、响应速度慢等问题，难以满足当前对高性能电机控制系统的需求。

研究新型的直流电机驱动控制电路具有重要意义。

本文主要聚焦于基于场效应管的直流电机驱动控制电路设计。

场效应管（FET）作为一种高效、快速的电子器件，在电机驱动领域具有独特的优势。

本文将首先介绍场效应管的基本原理和特性，以及其在直流电机驱动控制中的应用优势。

接着，本文将详细阐述一种基于场效应管的直流电机驱动控制电路的设计方法，包括电路的拓扑结构、工作原理以及关键参数的设计与优化。

本文的研究重点在于如何通过优化电路设计，提高直流电机驱动控制系统的性能，包括降低功耗、提高效率、加快响应速度等。

本文还将探讨电路设计中可能遇到的问题和挑战，并提出相应的解决策略。

总体而言，本文旨在为直流电机驱动控制电路的设计提供一种新的思路和方法，以推动电机控制技术在现代工业和电子领域的应用与发展。

二、场效应管基础知识场效应管（FieldEffect Transistor，简称FET）是一种利用电场效应来控制电流流动的半导体器件。

它具有三个引脚：源极（Source）、栅极（Gate）和漏极（Drain）。

场效应管的主要类型包括结型场效应管（JFET）和金属氧化物半导体场效应管（MOSFET）。

在直流电机驱动控制电路中，MOSFET因其高输入阻抗、低导通电阻和高开关速度等特点而得到广泛应用。

场效应管的工作原理基于电场效应。

在MOSFET中，当在栅极和源极之间施加一个电压时，会在栅极和硅基片之间形成一个电场。

这个电场会影响硅基片中的电荷分布，从而控制源极和漏极之间的电流流动。

当栅极电压达到一定阈值时，MOSFET开始导通，电流可以在源极和漏极之间流动。

场效应管的特性参数对其在电路中的应用至关重要。

电机驱动电路设计与实现电机驱动电路的设计与实现是电气工程中非常重要的一部分，它涉及到电机的高效、稳定运行。

在电机驱动电路的设计与实现过程中，需要考虑诸多因素，包括电机类型、负载特性、电路结构、功率传输等方面的问题。

下面将介绍电机驱动电路设计与实现的基本原理、步骤和关键技术。

一、电机驱动电路的基本原理电机驱动电路是一种用以控制电机运行的电路系统。

它的基本原理包括对电机进行功率控制、速度控制和方向控制。

通常，电机驱动电路由电源部分、控制单元和功率输出部分组成。

电源部分用以提供工作电压，控制单元用以对电机进行控制，功率输出部分则用以将控制信号转换为电机所需的电力信号。

二、电机驱动电路设计与实现的步骤1. 确定电机的类型和工作要求，包括额定功率、额定转速、负载特性等参数。

2. 选择合适的功率器件和控制器件，包括适用于电机类型和功率的IGBT、MOSFET等功率器件，以及控制器件如DSP、FPGA等。

3. 设计电路结构，包括功率部分的桥式逆变器、斩波控制器、过流保护电路等，以及控制部分的位置控制、速度闭环控制、电流控制等。

4. 进行电路仿真和验证，通过仿真软件对电路进行分析和验证，确保设计的可靠性和性能指标。

5. 制作电路原型并进行实验，通过实际电路实验对设计进行验证，不断优化电路设计和参数。

三、电机驱动电路设计与实现的关键技术1. 电机控制算法：包括位置控制算法、速度闭环控制算法、电流控制算法等。

2. 功率器件驱动：针对不同类型的功率器件，设计合理的驱动电路和保护电路。

3. 抗干扰与可靠性设计：考虑电路在实际工作环境中可能面临的干扰和故障情况，进行抗干扰和可靠性设计。

4. 散热设计：对功率部分的器件进行散热设计，确保电路在长时间高负载工作情况下稳定性能。

以上是关于电机驱动电路设计与实现的基本原理、步骤和关键技术的介绍。

电机驱动电路的设计与实现需要综合考虑电气、电子、控制等多个领域的知识，是一项综合性强、挑战性大的工作。

驱动伺服电机的电路设计伺服电机是一种精密的电动执行器，通常用于需要高精度位置控制的应用中，如工业机器人、数控机床、航空航天设备等。

为了实现对伺服电机的精确控制，需要设计一个高性能的电路来驱动它。

在伺服电机的电路设计中，最常用的驱动方式是采用PWM（脉冲宽度调制）技术。

PWM技术通过控制电路输出的脉冲宽度来调节电机的转速和位置，从而实现对电机的精确控制。

一般来说，伺服电机的驱动电路包括功率放大器、滤波电路、反馈电路和控制电路等部分。

首先，功率放大器是伺服电机驱动电路的核心部分，它负责将控制信号转换为电机驱动信号，通常采用功率晶体管或功率MOSFET等器件来实现。

这些器件需要具有高速开关能力和较大的电流承受能力，以确保电机能够快速响应并具有足够的输出功率。

其次，滤波电路用于平滑输出信号，并去除电路中的高频噪声，以保证电机运行时的稳定性和精度。

另外，反馈电路是伺服电机驱动电路中至关重要的一部分，它负责接收电机位置和速度的反馈信号，并将其与控制信号进行比较，从而实现闭环控制。

常用的反馈传感器包括编码器、霍尔传感器等，通过这些传感器可以实时监测电机的运行状态，并及时调整控制信号，以实现对电机的精确控制。

最后，控制电路通常采用微控制器或数字信号处理器（DSP）来实现，它负责生成PWM信号，并根据反馈信号调整输出信号的占空比，以实现对电机的精确控制。

总的来说，驱动伺服电机的电路设计需要综合考虑功率放大器、滤波电路、反馈电路和控制电路等多个方面的因素，以确保电机能够稳定、精确地运行。

随着电子技术的不断发展，新型的驱动电路设计方案也在不断涌现，为伺服电机的应用带来了更多的可能性。

步进电机H桥功率驱动电路设计步进电机是一种特殊的直流电机，可以通过一定的控制方式实现精准的角度控制。

步进电机的驱动电路通常采用H桥功率驱动电路，其中H桥电路是通过四个开关元件（通常是MOSFET管或者IGBT管）和两个电源组成的，能够实现电机的正、反向旋转。

H桥电路由四个开关元件组成，其中开关S1和S4连接在一起，共同控制电机的一个端口，开关S2和S3连接在一起，共同控制电机的另一个端口。

H桥电路有四种状态：S1和S4为导通状态，S2和S3为截止状态；S2和S3为导通状态，S1和S4为截止状态；S1和S3为导通状态，S2和S4为截止状态；S2和S4为导通状态，S1和S3为截止状态。

步进电机的驱动原理是通过控制H桥电路的四种状态，使得电机在施加电源电压的不同方向上旋转。

控制步进电机的一个重要参数是步距角，即电机每转一圈所走过的角度。

根据步距角的大小，步进电机可以分为全角步进电机和半角步进电机。

全角步进电机的步距角为360度/步数，控制方式可以是单相驱动方式或者双相驱动方式。

单相驱动方式只需要两个驱动电路，一个控制电机的一个端口，另一个端口通过调整S1和S4的导通时间来实现，通过调整导通的时间长短，可以控制电机的速度。

双相驱动方式需要四个驱动电路，分别控制电机的两个端口，通过交替切换四种状态来实现控制。

半角步进电机的步距角为360度/（2×步数）。

控制半角步进电机通常采用四相驱动方式，需要八个驱动电路，通过交替切换八种状态来实现控制。

四相驱动方式的原理是将步进电机的一个端口分成四段，通过施加电源电压的不同顺序，使得电机在不同的相邻段上产生磁场，并完成旋转。

步进电机的驱动电路设计需要考虑以下几个问题：1.驱动电路的工作电压范围，要能适应电机的额定电压以及工作电压波动范围。

2.驱动电路的开关元件的选型，要能够满足电流和功率的要求，并具有足够的开关速度。

3.驱动电路的保护措施，要考虑过流、过热等异常情况的保护。

三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机，具有结构简单、定位精度高、起动停止快的特点，被广泛应用于数控机床、机器人、自动化设备等领域。

本文将介绍三相步进电机驱动电路的设计。

二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理，通过控制电流的改变，使电机在不同的磁场中转动。

它分为两种驱动方式：全、半步进驱动。

全步进驱动方式中，步进电机每接收一个脉冲信号就转动一个步距，而在半步进驱动方式中，步进电机每接收一个脉冲信号就转动半个步距。

本文以全步进驱动为例进行设计。

三、电路设计1.电源电路：步进电机驱动电路需要一个稳定的直流电源，通常使用电容滤波器和稳压电路来提供稳定的电压输出，保证电机正常工作。

2.脉冲发生及控制电路：脉冲发生电路产生脉冲信号，用于控制步进电机的转动。

常用的发生电路有震荡电路和微处理器控制电路。

本文以震荡电路为例，通过计算电容充放电时间确定震荡频率。

3.驱动电路：驱动电路是步进电机的核心，它将脉冲信号转换为电流控制信号，控制步进电机的转动。

常用的驱动方式有双H桥驱动和高低电平驱动。

本文以双H桥驱动为例进行设计。

4.电流检测和反馈电路：为了控制步进电机的转速和转矩，需要对电机的电流进行检测和反馈。

常用的检测电路有电阻检测和霍尔效应检测。

通过检测电流大小，可以调节驱动电流，以达到控制步进电机的效果。

5.保护电路：为了保护步进电机和驱动电路的安全，需要设计相应的保护电路。

常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。

四、总结本文介绍了三相步进电机驱动电路的设计。

通过合理设计电路，可以实现对步进电机的控制和保护，提高步进电机的运行效果和寿命。

未来，可以进一步研究和改进三相步进电机驱动电路的设计，以满足更高精度、更高速度的步进电机应用需求。

电机驱动电路一、直流电机驱动电路的设计目标在直流电机驱动电路的设计中，主要考虑一下几点：1．功能：电机是单向还是双向转动？需不需要调速？对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。

如果不需要调速，只要使用继电器即可；但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM（脉冲宽度调制）调速。

2．性能：对于PWM调速的电机驱动电路，主要有以下性能指标。

1）输出电流和电压范围，它决定着电路能驱动多大功率的电机。

2）效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。

要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手。

3）对控制输入端的影响。

功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。

4）对电源的影响。

共态导通可以引起电源电压的瞬间下降造成高频电源污染；大的电流可能导致地线电位浮动。

5）可靠性。

电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。

二、三极管-电阻作栅极驱动1．输入与电平转换部分：输入信号线由DATA引入，1脚是地线，其余是信号线。

注意1脚对地连接了一个2K 欧的电阻。

当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。

当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。

或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。

高速运放KF347（也可以用TL084）的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2.7V基准电压比较，转换成接近功率电源电压幅度的方波信号。

KF347的输入电压范围不能接近负电源电压，否则会出错。

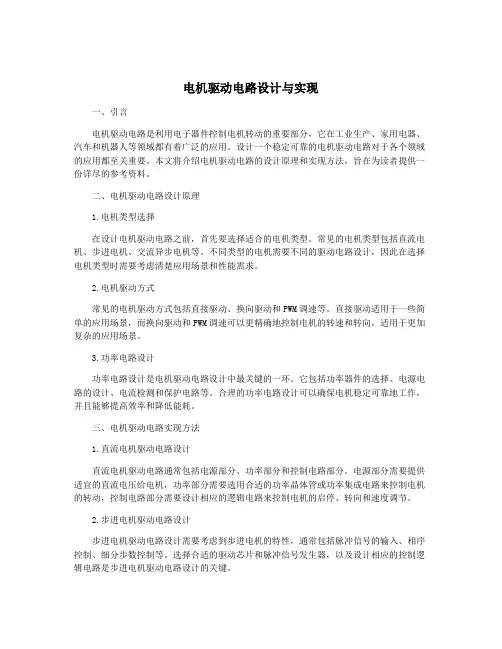

电机驱动电路设计与实现一、引言电机驱动电路是利用电子器件控制电机转动的重要部分，它在工业生产、家用电器、汽车和机器人等领域都有着广泛的应用。

设计一个稳定可靠的电机驱动电路对于各个领域的应用都至关重要。

本文将介绍电机驱动电路的设计原理和实现方法，旨在为读者提供一份详尽的参考资料。

二、电机驱动电路设计原理1.电机类型选择在设计电机驱动电路之前，首先要选择适合的电机类型。

常见的电机类型包括直流电机、步进电机、交流异步电机等。

不同类型的电机需要不同的驱动电路设计，因此在选择电机类型时需要考虑清楚应用场景和性能需求。

2.电机驱动方式常见的电机驱动方式包括直接驱动、换向驱动和PWM调速等。

直接驱动适用于一些简单的应用场景，而换向驱动和PWM调速可以更精确地控制电机的转速和转向，适用于更加复杂的应用场景。

3.功率电路设计功率电路设计是电机驱动电路设计中最关键的一环。

它包括功率器件的选择、电源电路的设计、电流检测和保护电路等。

合理的功率电路设计可以确保电机稳定可靠地工作，并且能够提高效率和降低能耗。

三、电机驱动电路实现方法1.直流电机驱动电路设计直流电机驱动电路通常包括电源部分、功率部分和控制电路部分。

电源部分需要提供适宜的直流电压给电机，功率部分需要选用合适的功率晶体管或功率集成电路来控制电机的转动，控制电路部分需要设计相应的逻辑电路来控制电机的启停、转向和速度调节。

2.步进电机驱动电路设计步进电机驱动电路设计需要考虑到步进电机的特性，通常包括脉冲信号的输入、相序控制、细分步数控制等。

选择合适的驱动芯片和脉冲信号发生器，以及设计相应的控制逻辑电路是步进电机驱动电路设计的关键。

3.交流异步电机驱动电路设计交流异步电机的驱动电路设计相对复杂一些，需要考虑到交流电源的特性、功率因数校正、变频调速等问题。

通常采用交流变频器或者三相桥臂反馈控制电路来实现对交流异步电机的驱动。

四、总结电机驱动电路的设计与实现是一个复杂而又重要的工程问题。
