ZYJ7型电动液压转辙机的故障分析与处理方法摘要：北同蒲线既是国家重载运输通道，又是客车繁忙运输通道，也是3万吨的源头，信号工的检修和故障处理水平直接影响运输安全生产和效益，故将道岔故障处理方法做出如下总结，处理道岔故障应从控制台开始，从室内到室外，故障按类型可以分为，机械故障和电路故障，其中电路故障又可按性质分为开路和短路故障。
现场使用的道岔主要有四线制：ZD6、ZY4、ZY6；五线制ZYJ7、ZYJ4等几种ZYJ 型道岔供电电源为交流380V，属于高电，处理故障容易因违章造成人身触电，尤其是处理短路故障，原来是通过固定表笔甩线进行逐步判断，速度慢、不安全，故提出“利用电流钳处理道岔表示电路短路的方法”，并对其他机械和油路故障进行介绍。
关键词：重载铁路；提速道岔；故障处理1 机械故障1.1 电动转辙机常见故障（1）道岔不解锁空转主要原因：a.密贴力大；b.摩擦联接器调整过松或摩擦带有油；c.齿条块与锁闭圈弧卡死；d.油间小超标造成道岔空动距离小。
这些故障利用重新调整和注油或甩开外部动作连接杆与动作杆的连接销等方式处理。
（2）道岔解锁后空转主要原因：a.摩擦电流小；b.道岔在动作过程中受阻。
（3）尖轨密贴后空转主要原因：a.工务改轨距造成密贴力大；b.调整大螺母油间有小异物。
（4）道岔转换完后无表示故障主要原因：a.缺口调整不良；b.尖轨与基本轨间有小于直径为4MM的异物；c.工务基本轨横移导致缺口变化。
1.2 电液转辙机常见故障由于液压道岔使用液压油作为介质驱动油缸动作，故比ZD6道岔多出油路系统故障，现场维修作业故障如下：（1）电机动作油缸不动主要原因：油箱严重缺油。
（2）油缸动作不到位主要原因：a.油缸缺油；b.尖轨密贴力大，锁沟处有卡阻；c.机内或外部有卡阻；d.溢流压力低。
（3）油缸到位接点不转接主要原因：a.缺口变化太大；b.锁闭柱或检查柱在固定座内动作不灵活应调整注油。
（4）油缸反弹断表示主要原因：a.油路有气需排气；b.惯性轮失效锈蚀。
ZYJ7电液转辙机故障分析ZYJ7电液转辙机故障按类型可分为机械故障、电气故障和油路故障，在这里我们着重就机械故障进行分析。
处理机械故障应携带的工具有：对讲机、手锤、活口扳手（450、300各一把）、手摇把、试验锤、钥匙、死口扳手（30-32）、本人小工具一套、机油。
接到设备故障后，应尽快判断故障是室内故障还是室外故障，是机械故障还是电气故障。
操动道岔，电机已经启动，道岔尖轨不动作或动作不到位，这种现象一般是机械故障这可通过控制台电流表观察得出；如果是双动道岔，可到机械室通过观察该道岔JDF1、JDF2组合的道岔表示灯点灯状态，判断是哪一组道岔故障。
判明发生的是机械故障后，就要按动作顺序，部位逐点的通过“看、敲、摸”等方法查找，如：看机内油缸处有无机械阻卡，动作杆、尖轨、滑床板处有无严重磨卡，敲打动作杆，看是否别劲，表示杆是否被卡死；摸基本轨是否肥过大报死尖轨，尖轨底部有无障碍物。
在查找发现故障原因后即可处理，一般机械故障都可以用“紧、调、换”等处理：即紧固松动处，调整变化处，更换损坏和磨耗超限配件，如是异物阻卡或工务道岔病害，可根据具体情况配合处理。
应急处理动作杆，表示杆等动作不灵活、磨卡、别劲或滑床板生锈、过脏使道岔操不到位的故障时，可在磨卡处适量注油，敲打动作杆，尽快恢复表示，然后再想办法克服。
在冬季应注意尖轨底部是否有冰雪阻卡，尤其是与滑床板结合处，看锁钩底部与锁闭杆间冰雪是否清扫干净，因降雪外，客车排水结冰也是造成道岔机械故障的一个主要原因。
下面我将道岔常见故障做一分析：1、操动道岔时，电动转辙机转动正常，动接点已完成了第一次转接，但转辙机就是不解锁，排除油箱内油量不足，溢油压力过小外，重点检查：（1）、尖轨或拉杆是否受障碍物阻挡，不能转换；（2）、道岔爬行超限，动作杆不顺，别劲严重请求工务配合处理；（3）、检查机内有无障碍物阻卡油缸动作；（4）、密贴力是否过大，道岔启动阻力大于油缸推力可造成不解锁故障；2、道岔启动后，尖轨在转换过程中突然停住，溢流压力正常：（1）、检查尖轨与基本轨间或转换机内有无障碍物；（2）、检查滑床板是否严重锈蚀或有严重刮痕，造成尖轨阻力过大，涂油处理后，通知工务或车务处理；（3）、检查动作杆，表示杆等动作是否灵活，有无磨卡别劲，平时检修时应注意保持各杆、轴处灵活，油润。
ZYJ7转辙机电路分析及故障处理1．ZYJ7转辙机简介2．ZYJ7电路原理3．ZYJ7故障处理信号一分部广佛正线ZYJ7转辙机简介．ZY(J)7 型电动液压转辙机结构主要分：动力机构、转换和锁闭机构、锁闭表示机构等组成。
（广佛线用ZYJ7是单机牵引的内锁闭装置）（1）动力机构即电机、油泵组，作用是将电能变为液压能，主要由油箱盖组、左、右溢流板组、连轴器、油泵支架、电机、惯性轮组、安装底板、油箱磁钢组、油泵、油泵回油管（润滑油）组、溢流回油管组等组成。
AC三相380V电机通过连轴器带动油泵顺时针或逆时针旋转，分别由上、下两侧高压油口输出油液。
油通过门字型左、右油管，分别与空动缸两侧相连，分别给空动缸、主付机油缸。
（2）转换锁闭机构作用是转换并锁闭动作杆在定位或反位位置。
动作杆锁闭后能承受100KN的轴向锁闭力，它主要由油缸、动作杆组、锁闭铁等零件组成。
液压油带动油缸向左或向右动作，带动动作杆左右移动。
油缸上推板将动作杆锁在定或反位位置。
（3）表示锁闭机构正确反应尖轨位置，锁闭杆锁闭后，能承受30KN以上的轴向力。
主要包括接点组、锁（表示杆）闭杆等零部件。
（4）手动安全机构作用是手摇电机扳动道岔时，可靠切断启动电源后，才能够插入手摇把。
且非经人工恢复，不能接通电机启动电源。
（由于ZYJ7是采用液体传动，故受温度变化影响大，温度上升，粘度下降，可能导致泄露）(5) 油路系统工作原理本系统为闭式系统，当电机带油泵逆时针旋转时，油泵从油缸右侧腔吸入油，泵出的油使油缸左腔体积膨胀，油缸（主、付）向左侧移动。
当油缸到位停止动作时，接点系统断开启动电源，接通新的表示电路。
当因故不能到位时，泵从油箱经右边单向阀吸入油，泵出的油经左侧的滤油器和溢流阀回到油箱。
二．ZYJ7电路原理ZYJ7采用交流电的三项新三线电机，标准工作电压为380V，采用6线控制电路。
1.ZYJ7室外电路分析a．右位锁闭状态表示电路示意图右位锁闭状态时，POM4板上R1和R2亮灯。

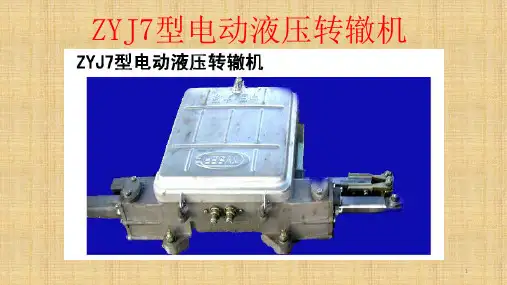

ZYJ7型电动液压转辙机1、ZYJ7型电液转辙机结构ZYJ7型电液转辙机由主机和SH6型锁闭转换器两部分组成，分别用于第一牵引点和第二牵引点。
ZYJ7型电液转辙机由主机主要由电动机、油泵、油缸、启动油缸、接点系统、锁闭杆、动作杆、等部分组成。
SH6型锁闭转换器（亦称副机）主要由油缸、挤脱接点、表示杆、动作杆组成。
2、ZYJ7型电液转辙机各部件（1）、电动机：采用三相交流电动机，型号为Y90S-6-5B35。
额定电压380V。
额定电流2.2A。
电动机将电能转变为机械能，为整机提供动力。
（2）、油泵：采用双向斜盘轴向柱塞式油泵。
（3）、油缸：油缸由活塞杆、缸座、缸筒、缸套、接头体、连接螺栓和密封圈组成。
油缸运动用来推动尖轨或心轨转换。
油缸用来将注入缸内的的液压力转换为机械力。
（4）、启动油缸启动油缸有缸体、缸筒、柱塞、垫圈及O型圈组成。
启动油缸由两个接头阀将油路板与缸体上的两个孔连接起来，使得其在油路中与油缸并联。
柱塞和缸筒位于启动油缸内。
启动油缸的作用是在电动机刚启动时给一个小的负载，待转速提高、力矩增大时在带动负载，来克服交流电动机启动性能不足的问题。
（5）、单向阀：由阀体、空心螺栓、钢球、O型圈、挡圈等组成。
单向阀能使正向的液压油流畅通，方向的液压油流则被关闭而不能通过。
（6）、溢流阀：溢流阀主要由阀体和阀芯等组成，溢流阀的作用是，通过调整弹簧弹力，保证油路中的液压油的压力不超过一定的限值，以防止道岔转换受阻时，电动机电源没被断开时油路中油液压力不断升高而损坏各部液压件；当道岔转换到位而电动机仍没有停转时，使高压油释放压力，经回油管回油箱。
（7）、调节阀：调节阀（调节螺柱）用来改善副机油缸与主机油缸在转换道岔时的同步性。
（8）、节流阀：设在主机油缸活塞杆的两端，用来调节进入主机油缸液压油的流速。
（9）、滤清器：滤清器也称滤芯，用来防止杂物进入溢流阀及油缸，造成油路卡阻，以保证油路系统的可靠性。
ZYJ7道岔原理介绍及故障处理王涛发布时间：2021-10-28T06:08:41.926Z 来源：《科技新时代》2021年8期作者：王涛[导读] ZYJ7型电动液压转辙机由ZYJ7型电动液压转辙机（亦称主机，用于第一牵引点）和SH6型转换锁闭器（亦称副机，用于第二牵引点）组成。
主机与副机共用一套动力系统，两者间用油管相连。
肃宁分公司河间电务工队河北肃宁 062350ZYJ7道岔介绍1.ZYJ7系列电动转辙机概述ZYJ7型电动液压转辙机由ZYJ7型电动液压转辙机（亦称主机，用于第一牵引点）和SH6型转换锁闭器（亦称副机，用于第二牵引点）组成。
主机与副机共用一套动力系统，两者间用油管相连。
2.ZYJ7电液转辙机油路系统工作原理当电机带油泵逆时针旋转时，油泵从油缸右侧腔吸入油，泵出的油使油缸左腔体积膨胀，油缸（主、付）向左侧移动。
当油缸到位停止动作时，接点系统断开启动电源，接通新的表示电路。
当因故不能到位时，泵从油箱经右边单向阀吸入油，泵出的油经左侧的滤油器和溢流阀回到油箱。
反之，电机顺时针旋转时，动作情况与上述相反。
为改善交流电机的启动特性，油缸并联了启动缸。
另外，主机、付机进出油缸之处加装了流量调节阀，用于调节主机和付机在转换道岔时实现近似同步动作。
ZYJ7型电动液压转辙机的机械动作原理当油缸向右移动，动作板的斜面推动接点组转换,断开原表示接点。
当尖轨密贴于基本轨后，油缸继续向前移动接近锁闭时，接点组的启动片在接点组拉簧的动作下快速掉入动作板上速动片圆弧内，快速切断电源，接通反位表示，同时锁闭柱插入锁闭杆缺口内，锁闭尖轨。
5.电液转辙机与电动转辙机优点（1）易于获得很大的力或力矩，并且易于控制。
例如：一个内径30cm的油缸，油液压力为19.6MPa时，活塞杆上可产生1385kN的力，这是其他传动方式难以做到的。
（2）易于实现直线的往复运动，直接推动工作机构，适合牵引道岔尖轨移位。
（3）易于调整调速比，可方便地实现无级调速，调速范围大。

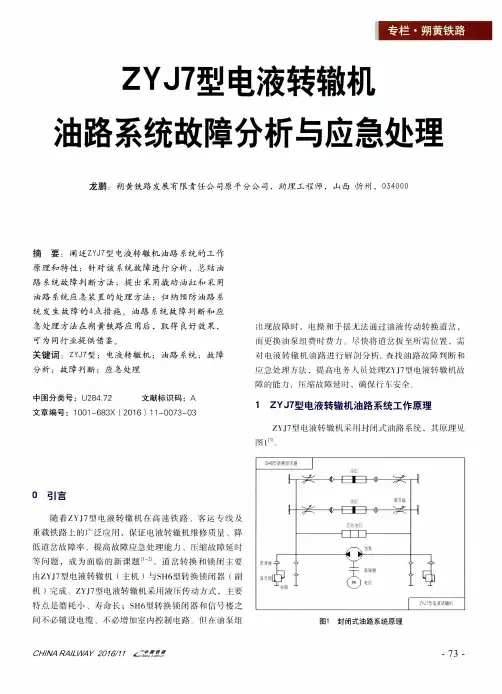

ZYJ7电液转辙机油路系统工作原理及故障分析
为了适应铁路跨越式的发展，大量电务新技术﹑新设备的不断的上马，给我们电务维修人员提出了更高的要求，而在近几年来更新的提速道岔中，ZYJ7型液压道岔所占的比重是首屈一指的，就现场运用来讲，ZYJ7电液转辙机和S700K道岔转辙机相比，虽然发生故障的频次不多，但由于大家对电液转辙机油路系统的工作原理和路径不是很熟悉，给现场信号工处理该类故障增加了难度，当然更容易造成故障延时，为此，如何掌握ZYJ7电液转辙机的工作原理，提高维修质量，确保运用安全已成为我们的当务之急。
本文重点对ZYJ7电液转辙机油路系统的工作原理和油路故障作以分析，不到之处敬请指正。
一、ZYJ7电液转辙机油路系统工作原理
ZYJ7电液转辙机使用380V交流电源作为动力，驱动三相异步电动机，带动油泵输出高压油，送入油缸。
活塞杆固定不动，油缸运动，带动动作及表示装置工作，实现道岔的转换和锁闭，并反映道岔的状态。
ZYJ7电液转辙机采用闭式油路系统。
它由油缸、油泵、溢流阀、单向阀、流量调节阀、启动油缸等组成。
其动作原理是：电机带动油泵逆时针方向旋转时，油泵从油缸右侧腔内吸入油，油泵流出的高压油通过活塞杆空腔进入油缸左腔，使油缸左腔为高压，此时油缸向左移动；当油缸到极端停止动作时，油泵从右边的单向阀吸入油，流出的高压油经左侧的滤油器和溢流阀回油箱。
若电机带动油泵顺时针方向旋转时，油泵从油缸左侧腔内吸入油，油泵流出的高压油通过活塞杆空腔进入油缸右腔，使油缸右腔为高压，此时油缸向右移动；
与工作油缸并联的启动油缸是为了改善整机的起动特性。
节流阀用于调节主机液压油的流速，使主、副机在转换道岔时实现同步动作。
由于油缸、副油缸左、右腔压力差的方向变换，油缸、副油缸的动作方向也相反。
这样就达到了可以按需要将道岔转换到定位或反位的目的了。
具体请看下图：
二、ZYJ7电液转辙机油路故障分析
在实际运用中，油路系统故障最经常出现的问题是：在三相电机带动油泵已经开始工作，油路中压力没有上升或上升很小时，达不到带动油缸工作的压力，致使油缸移动不到位，从而发生油路故障。
判断油路故障可以通过“听”、“看”、“测”等方法查找。
即听油泵启动声音是否正常，看油路中压力是否达到规定要求，测油箱中油量的多少。
常见的油路故障有以下几种：
1、油泵转动正常，油路中压力变化不大，反方向压力表有所升高，这很可能是电机三相电源相位错误造成。
2、当油路发生振动、窜动、爬行、噪声时，都是由于空气渗入油路系统造成。
3、用油压表测试油压时油压有些升高，但升高幅值太小。
这种情况原因可能有：溢流压力调得过低或溢流阀固定螺母没固定，受振动变松；短路阀关闭不严，构成了回流；单向阀可能有毛刺杂质等，将阀堵顶起造成关闭不严；溢流阀芯关闭不严或下端的O型圈密封不良；油箱内油量不足。
4、主机油泵工作正常，也可带动道岔转换，但副机道岔不动，可能是主机和副机联系的油管及接头漏油造成；如漏油量大时可造成主、副机道岔均不会转换。
三、预防油路故障应采取的方法和措施
作为现场维修人员，只有在日常检修中做到勤观察、细检查、多巡视、用心测试，会收到良好的效果，防止油路故障采取的主要方法和措施如下：
1、每月对ZYJ7电液转辙机开盖检查，重点用检测标观察油缸的油，不足时及时添加，必须保证在上限；
2、每月检修时听油泵工作的声音是否正常，如有噪声、振动，判断为油路渗入空气时，采取在道岔尖轨与基本轨间夹入4MM试验片，扳动道岔使其空转，用油表测试溢流压力升高至12MPa时打开溢流阀，使油路中的空气排出，在道岔13S停转时要断开安全接点用手摇把摇动使其一直空转以确保空气顺利排出；可多次操作，直到空气排净，道岔工作正常为止；
3、每月检修时用油压表测试溢流压力，标准调整在9.2—10.6MPa范围内,此溢流压力厂家在出厂时已经调好，但在现场运用时若压力不在范围内，可在溢流阀处进行调节以保证工作正常；
4、对油管及有可能漏油的地方进行重点检查，发现漏油及时采取措施进行密封整治，对主、副机之间的油管用水泥槽进行密封防护，防止因为外漏造成风化或外因损坏而漏油；
5、加强对ZYJ7电液转辙机原理的学习，熟练掌握电液转辙机工作特性和简单的故障判断方法，发生故障时迅速判断，大力压缩故障延时。
综上所述，ZYJ7型电液转辙机是利用油液的压力来传递能量，通过高压液体在管道、油缸中的流动来传递机械能，实现道岔的转换和锁闭；我们只要在日常维修工作中认真按照标准化作业程序对其进行检修，发现隐患时及时进行分析、排除，就能够使设备始终处于良好的运用状态。
