管道单线图快速看懂方法管道单线图是指将管道系统中的各个管道、阀门、附件等所组成的管路系统的实际结构、联接关系、流体流动情况、压力状态等绘成一幅简易的图示,以便于维护、操作、维修、设计和管理。
通俗的说,就是把系统中的复杂流程用简单的线条和文字来展示出来。
那么要如何快速看懂管道单线图呢?以下是一些方法:1.整体把握:浏览整个单线图,把握总体情况。
查看管道的数量、所在位置、管径大小、管道材料、管道走向等主要信息,了解管道网络的全貌。
2.方向标识:在单线图上,一般会标注水流或热流的流向(箭头)。
通过箭头指向,可以判断管道的进出口,进而进行管道的上下游的判断。
3.标识注释:单线图中经常会有一些注释标识,包括符号、文字、数字等。
通过这些标识注释,可以了解管道的用途、流量、压力、温度等关键数据。
4.分段细看:根据管段进行划分、分类,然后分段细看。
把每一段管道,每个结构部件,每个阀门、消防栓等等都一一对应,把每个部分的功能、位置、特性做好标注。
5.阀门状况:阀门是管道系统中重要的部件,对管道系统的稳定性有着举足轻重的作用。
在单线图上,注意查看阀门的位置、类型、开关状态,以便于了解管道系统的调节、控制、关闭情况。
6.流体状况:了解管道系统中流体的状况,包括流速、流量、温度、密度、压力等。
通过单线图,可以看到管道系统中流动的方式、流速的大小、流速的变化和压力的变化情况。
7.结构状况:管道系统中的各个结构部件,包括弯头、三通、跑马头等,其位置和数量都要求标注清楚。
通过单线图,可以清楚地了解每个结构部件的作用和所处位置,以便于进行系统维护、保养和改进。
8.信息维护:维护单线图是非常重要的,应该随时更新单线图中信息,以保证单线图的准确性和完整性。
当有新的管道或部件加入后,及时标注在单线图上。
综上所述,通过以上方法可以快速看懂管道单线图。
对于管理和操作人员,掌握单线图有着重要的意义,可以准确地了解管道系统的状况,保障管道系统的安全、稳定、高效。

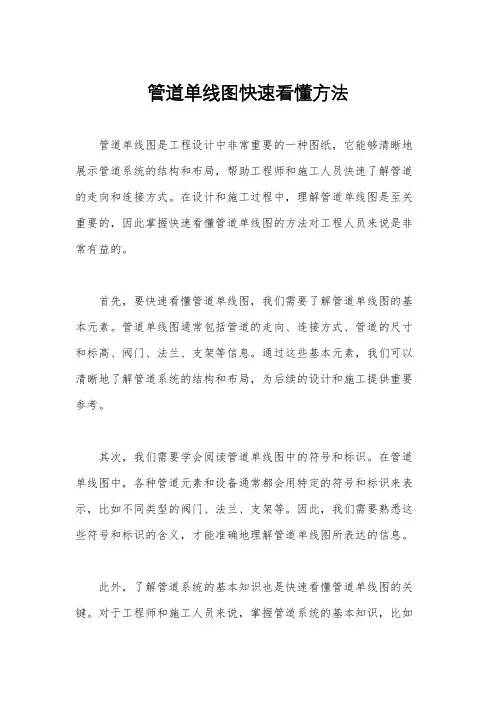

管道单线图快速看懂方法管道单线图是工程设计中非常重要的一种图纸,它能够清晰地展示管道系统的结构和布局,帮助工程师和施工人员快速了解管道的走向和连接方式。
在设计和施工过程中,理解管道单线图是至关重要的,因此掌握快速看懂管道单线图的方法对工程人员来说是非常有益的。
首先,要快速看懂管道单线图,我们需要了解管道单线图的基本元素。
管道单线图通常包括管道的走向、连接方式、管道的尺寸和标高、阀门、法兰、支架等信息。
通过这些基本元素,我们可以清晰地了解管道系统的结构和布局,为后续的设计和施工提供重要参考。
其次,我们需要学会阅读管道单线图中的符号和标识。
在管道单线图中,各种管道元素和设备通常都会用特定的符号和标识来表示,比如不同类型的阀门、法兰、支架等。
因此,我们需要熟悉这些符号和标识的含义,才能准确地理解管道单线图所表达的信息。
此外,了解管道系统的基本知识也是快速看懂管道单线图的关键。
对于工程师和施工人员来说,掌握管道系统的基本知识,比如管道的种类、材质、连接方式、安装要求等,能够帮助他们更好地理解管道单线图,并在实际工作中做出正确的决策。
除此之外,我们还需要注意管道单线图中的尺寸和比例。
管道单线图通常是按照一定的比例绘制的,因此在阅读管道单线图时,我们需要根据图纸上的尺寸比例来准确地判断管道的尺寸和长度,以及各个元素之间的相对位置关系。
最后,要快速看懂管道单线图,我们需要进行反复练习和实践。
通过多次阅读和分析不同类型的管道单线图,结合实际工程经验,逐渐提高自己的管道单线图阅读能力,从而能够快速准确地理解和应用管道单线图。
总之,快速看懂管道单线图需要我们掌握管道单线图的基本元素,熟悉符号和标识的含义,了解管道系统的基本知识,注意尺寸和比例的准确判断,以及进行反复练习和实践。
希望通过本文的介绍,能够帮助工程师和施工人员更好地理解和应用管道单线图,为工程设计和施工提供更多的帮助和指导。
管道单线图管道单线图的定义及注意事项一、管道单线图,是按正等轴侧或斜二侧投影的绘制方法,画成以单线表示的管道空视图(立体图),图上有表示管道走向的标识、焊口编号和管道材质。
单线图走向、尺寸均依平面图和剖面图所提供的数据绘制。
二、单线图的绘制必须注意以下事项:a) 在图纸左上角标注管道走向,以X轴表示南北走向,Y轴表示东西走向,Z轴表示上下走向(见图一、图二)。
b)可不按比例绘制,但各部分尺寸和各阀门管件的大小要适当,不要有过大的差异.管道一律用单线表示,管件、阀门、法兰、支架和各种仪表用统一的图例符号绘制,但要做到清晰、明白,易于看懂。
c)管道单线图应按设计划分区域或工段进行编号。
每个管号单独出图,若管线太长或详图较多,也可单个管号绘制多张管线图。
d) 在管线的起点和终点标出介质的流向,并标出与管道相连接设备的接管口,设备位号及管口标高。
e)管架统一编号,并与管架表中编号一致;阀门可不注型号、规格。
f) 在蒸汽拌热管保温的管道两边画出流向箭头,并标出拌热管起止点的拌热管站编号。
g)尺寸的标注参照设计院提供的施工图纸平面图.h) 管道的对接焊缝以圆点表示,承插焊接口用加黑短线表示;螺纹接口用一细短划线表示。
5.2 管道单线图应包括的内容5.2.1箭北号:即所画管道坐标方位,要注明南北东西方向。
5.2。
2管道单线图必须有明确、清晰的箭头号及管道焊缝编号(对于埋地管道每隔一定距离埋设一个标桩的,必须在管线图上标示出来,填上桩号),编号方法如下:a)焊缝编号采用三部分构成。
第一部分:为管道别号,用一个英文字母表示.具体为:氧气管用“O”表示,氮气管用“N"表示,氢气管用“H”表示,煤气管用“M"表示,氩气管用“Z”表示,高压水管用“S”表示,空气压缩管用“K"表示。
第二部分:为管线号,用阿拉伯数字表示,依序编号为“1"、“2”、“3"……。
第三部分:为该管线管口焊缝号,用阿拉伯数字表示,依序编号为“1”、“2”、“3”……。
管道单线图快速看懂方法管道单线图是工程设计中常见的一种图示方式,通过简单的线条和符号,展示出管道系统的布置和连接关系,有助于工程人员快速了解管道系统的结构和工作原理。
下面将介绍一种快速看懂管道单线图的方法,希望能够帮助大家更好地理解和应用管道单线图。
首先,要了解管道单线图的基本符号和含义。
在管道单线图中,不同的线条和符号代表着不同的管道、阀门、泵等设备,而线条的连接方式则表示了它们之间的连接关系。
因此,在阅读管道单线图时,需要对这些基本符号有一定的了解,才能够准确地理解图纸内容。
其次,需要根据图纸的比例尺来进行测量和计算。
在实际工程设计中,管道单线图通常会标注比例尺,比如1:50或1:100等,这就意味着图纸上的长度与实际长度之间存在着一定的比例关系。
因此,在阅读管道单线图时,需要根据比例尺进行测量和计算,以便更准确地了解管道系统的实际布置和尺寸。
此外,还需要结合图纸上的文字说明和图例进行理解。
在管道单线图中,通常会标注一些文字说明和图例,用以解释一些特殊的符号和线条所代表的含义。
因此,在阅读管道单线图时,需要结合这些文字说明和图例进行理解,以便更全面地把握图纸的内容。
最后,需要通过实际的工程经验和知识来进行分析和判断。
在实际工程设计中,管道系统的布置和连接往往受到诸多因素的影响,比如流体性质、压力要求、安全要求等。
因此,在阅读管道单线图时,需要结合自身的工程经验和知识,进行一些必要的分析和判断,以便更好地理解和应用管道单线图。
总的来说,快速看懂管道单线图的方法包括对基本符号的了解、根据比例尺进行测量和计算、结合文字说明和图例进行理解,以及通过实际经验和知识进行分析和判断。
希望通过本文的介绍,能够帮助大家更好地理解和应用管道单线图,为工程设计工作提供帮助。

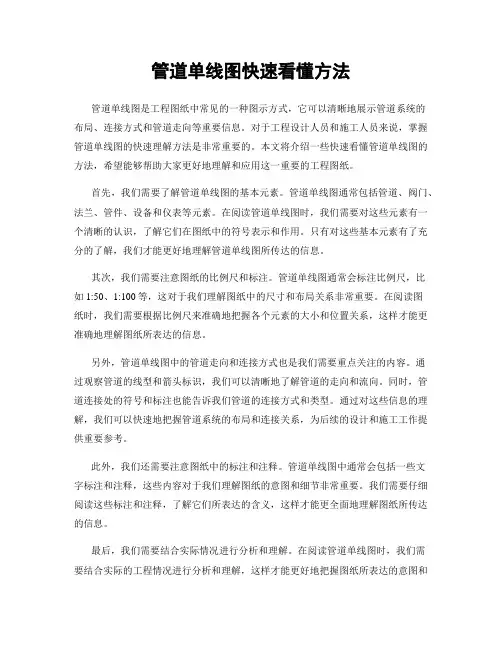

管道单线图快速看懂方法管道单线图是工程图纸中常见的一种图示方式,它可以清晰地展示管道系统的布局、连接方式和管道走向等重要信息。
对于工程设计人员和施工人员来说,掌握管道单线图的快速理解方法是非常重要的。
本文将介绍一些快速看懂管道单线图的方法,希望能够帮助大家更好地理解和应用这一重要的工程图纸。
首先,我们需要了解管道单线图的基本元素。
管道单线图通常包括管道、阀门、法兰、管件、设备和仪表等元素。
在阅读管道单线图时,我们需要对这些元素有一个清晰的认识,了解它们在图纸中的符号表示和作用。
只有对这些基本元素有了充分的了解,我们才能更好地理解管道单线图所传达的信息。
其次,我们需要注意图纸的比例尺和标注。
管道单线图通常会标注比例尺,比如1:50、1:100等,这对于我们理解图纸中的尺寸和布局关系非常重要。
在阅读图纸时,我们需要根据比例尺来准确地把握各个元素的大小和位置关系,这样才能更准确地理解图纸所表达的信息。
另外,管道单线图中的管道走向和连接方式也是我们需要重点关注的内容。
通过观察管道的线型和箭头标识,我们可以清晰地了解管道的走向和流向。
同时,管道连接处的符号和标注也能告诉我们管道的连接方式和类型。
通过对这些信息的理解,我们可以快速地把握管道系统的布局和连接关系,为后续的设计和施工工作提供重要参考。
此外,我们还需要注意图纸中的标注和注释。
管道单线图中通常会包括一些文字标注和注释,这些内容对于我们理解图纸的意图和细节非常重要。
我们需要仔细阅读这些标注和注释,了解它们所表达的含义,这样才能更全面地理解图纸所传达的信息。
最后,我们需要结合实际情况进行分析和理解。
在阅读管道单线图时,我们需要结合实际的工程情况进行分析和理解,这样才能更好地把握图纸所表达的意图和要求。
我们需要考虑管道系统所处的环境、工艺要求、安全标准等因素,这样才能更全面地理解图纸中的信息。
总之,管道单线图是工程设计和施工中非常重要的一种图纸,掌握快速看懂管道单线图的方法对于工程人员来说是非常重要的。

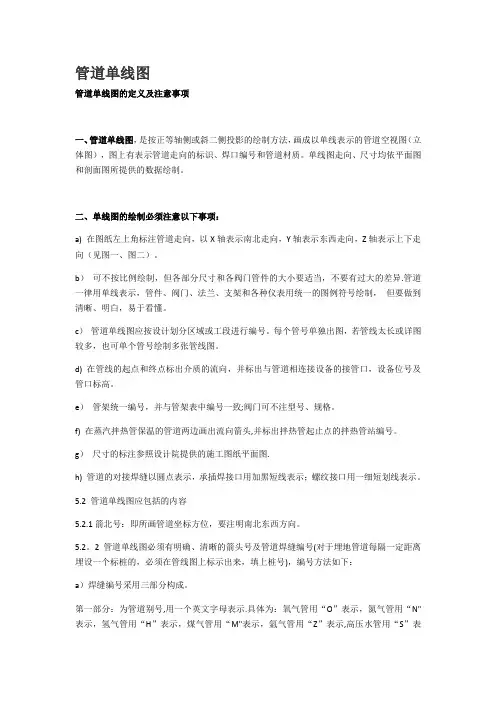

管道单线图
管道单线图的定义及注意事项
一、管道单线图,是按正等轴侧或斜二侧投影的绘制方法,画成以单线表示的管道空视图(立体图),图上有表示管道走向的标识、焊口编号和管道材质。
单线图走向、尺寸均依平面图和剖面图所提供的数据绘制。
二、单线图的绘制必须注意以下事项:
a) 在图纸左上角标注管道走向,以X轴表示南北走向,Y轴表示东西走向,Z轴表示上下走向(见图一、图二)。
b) 可不按比例绘制,但各部分尺寸和各阀门管件的大小要适当,不要有过大的差异。
管道一律用单线表示,管件、阀门、法兰、支架和各种仪表用统一的图例符号绘制, 但要做到清晰、明白,易于看懂。
c) 管道单线图应按设计划分区域或工段进行编号。
每个管号单独出图,若管线太长或详图较多,也可单个管号绘制多张管线图。
d) 在管线的起点和终点标出介质的流向,并标出与管道相连接设备的接管口,设备位号及管口标高。
e) 管架统一编号,并与管架表中编号一致;阀门可不注型号、规格。
f) 在蒸汽拌热管保温的管道两边画出流向箭头,并标出拌热管起止点的拌热管站编号。
g) 尺寸的标注参照设计院提供的施工图纸平面图。
h) 管道的对接焊缝以圆点表示,承插焊接口用加黑短线表示;螺纹接口用一细短划线表示。
5.2 管道单线图应包括的内容
5.2.1箭北号:即所画管道坐标方位,要注明南北东西方向。
5.2.2管道单线图必须有明确、清晰的箭头号及管道焊缝编号(对于埋地管道每隔一定距离埋设一个标桩的,必须在管线图上标示出来,填上桩号),编号方法如下:
a)焊缝编号采用三部分构成。
第一部分:为管道别号,用一个英文字母表示。
具体为:氧气管用“O”表示,氮气管用“N”表示,氢气管用“H”表示,煤气管用“M”表示,氩气管用“Z”表示,高压水管用“S”表示,空气压缩管用“K”表示。
第二部分:为管线号,用阿拉伯数字表示,依序编号为“1”、“2”、“3”……。
第三部分:为该管线管口焊缝号,用阿拉伯数字表示,依序编号为“1”、“2”、“3”……。
b)在管线号与管口焊缝号之间,用分隔符号“—”隔开以示区别。
c)管道编号示例:如N2—3,其表示意义为:“N”表示氮气管,“2”表示管线号,“3”表示该管线的第二个焊口焊缝。
5.2.3管道工作介质类型及流向箭头。
5.2.4管道起点、终点的名称,附近参照物的名称及与管道间的定位距离尺寸。
5.2.5管件及支撑件的编号(由管线绘制人自行编号,但单个管号上管件及支撑件的编号应一致)。
三、管道单线图如何看
(一)首先从大方面分清:单线图主要包括“三部分”内容:
1、图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;
2、工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验
的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。
3、图例、指北针和标题框等相关内容。
(二)再看细节:单线图中的内容一般应包括以下几项基本内容:
⑴标题框:主要明确管道安装工程的名称、单线图号、管线标号以及绘制、审核等人员签字及相应的日期;
⑵指北针:管道基本走向的方向指示;管道主要参数:主要有设计压力、设计温度、介质名称、管道的类级别、设计规范、管道安装施工的验收规范;
⑷图例:管道主要涉及的元件以及不同敷设方式下管子的绘制符号表示的说明;
⑸管道基本信息表:主要包括以上GB50235-9711.0.3.4规定的要求100%射线照相检验的管道,应在单线图上标明的基本内容以及《压力管道使用管理理规则》(试行)中附件三中需要提供的一些主要信息;
⑹管道走向的单线图示:以轴侧图方法绘制的管道单线图,准确表明每段管子的规格、长度、各段标高、焊口的数量及大致位置等。
对于管道材料的规格和牌号以及相应的材料标准、对于管道上涉及到较多的元件情况下,也可以考虑增加管道元件基本信息的材料表的方式来表达。
(三)根据相关图例、管道标注方法进行识读。
读懂图纸,非一日之功,要多看多想、多用百度搜索。
四、如何识读管子的单线图
请见建筑制图
以下是必须知道的:
1、平面图和系统图上,管子的单线都是用粗线;粗实线、粗虚线或代表不同流体的符号断续粗线;
2、主管、干管、支管旁都标注有管道通径,表示该管段的直径;
3、粗线上经常画有阀门等管道附件,注意粗线分支处的通径变化。
