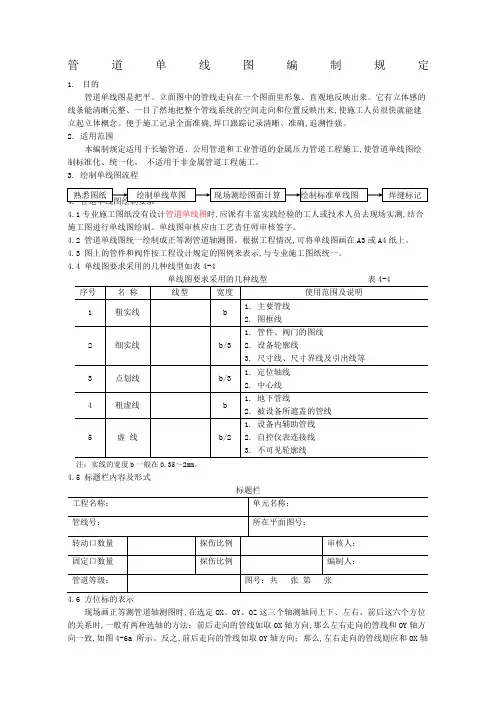

管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。
它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来,使施工人员很快就能建立起立体概念。
便于施工记录全面准确,焊口跟踪记录清晰、准确,追溯性强。
2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工,使管道单线图绘制标准化、统一化。
不适用于非金属管道工程施工。
3. 绘制单线图流程4.1专业施工图纸没有设计管道单线图时,应派有丰富实践经验的工人或技术人员去现场实测,结合施工图进行单线图绘制。
单线图审核应由工艺责任师审核签字。
4.2 管道单线图统一绘制成正等测管道轴测图。
根据工程情况,可将单线图画在A3或A4纸上。
4.3 图上的管件和阀件按工程设计规定的图例来表示,与专业施工图纸统一。
4.4 单线图要求采用的几种线型如表4-4单线图要求采用的几种线型表4-4注：实线的宽度b一般在0.35～2mm。
4.5 标题栏内容及形式标题栏4.6 方位标的表示现场画正等测管道轴测图时,在选定OX、OY、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时,一般有两种选轴的方法：前后走向的管线如取OX轴方向,那么左右走向的管线和OY轴方向一致,如图4-6a 所示。
反之,前后走向的管线如取OY轴方向；那么,左右走向的管线则应和OX轴方向一致,如图4-6b 所示。
左右走向和前后走向的管线之所以有两种选轴的方法,这主要是OX 轴和OY 轴可以换位的缘故。
垂直立管也就是上下走向的管线,不论是哪种选轴法,一般都应与OZ 轴方向一致。
a b图4-6正等轴测轴的选定4.7 画法举例 通过对平面、立面图的分析,把平面、立面图上的管线画成轴测图,见图4-7。
图4-74.8 4.8.1 ,分析。
4.8.2 ,再逐段进行分析,弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向,并确定同各轴测轴的关系。
压力管道单线图绘制方法
一、绘图工具
AutoCAD
二、图标符号表示方法
三、绘图步骤
1、根据管道特性表起止点对照工艺流程图，查找装置现场管道位置，明确管线起止点。
2、现场手工绘制单线图。
根据流程图起止点，严格按照现场状况绘制单线图，管件（变径、弯头、三通等）、焊口数量及位置要正确，管线走向严格按照坐标系方向绘制。
3、根据手绘单线图在电脑CAD上开始绘图。
四、绘图要求
1、焊口、管件的数量及位置要严格按照现场情况绘图，不得遗漏；
2、单线图起止点需标注清楚；
3、主线上的副线绘制不需太详细；
4、变径前后管道尺寸标记清楚；
5、焊口标记时自管道起点的第一道焊口开始标注；
五、实例。

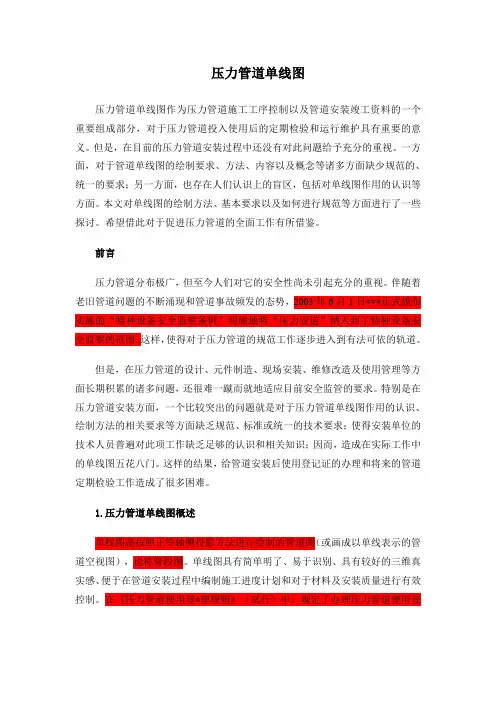

压力管道单线图压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分，对于压力管道投入使用后的定期检验和运行维护具有重要的意义。
但是，在目前的压力管道安装过程中还没有对此问题给予充分的重视。
一方面，对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求；另一方面，也存在人们认识上的盲区，包括对单线图作用的认识等方面。
本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。
希望借此对于促进压力管道的全面工作有所借鉴。
前言压力管道分布极广，但至今人们对它的安全性尚未引起充分的重视。
伴随着老旧管道问题的不断涌现和管道事故频发的态势，2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。
这样，使得对于压力管道的规范工作逐步进入到有法可依的轨道。
但是，在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题，还很难一蹴而就地适应目前安全监管的要求。
特别是在压力管道安装方面，一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求；使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识；因而，造成在实际工作中的单线图五花八门。
这样的结果，给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。
1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图），也称管段图。
单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。
在《压力管道使用登*理规则》（试行）中，规定了办理压力管道使用登记必须提供的重要文件之一；特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常重要的意义。
单线图主要应包括三部分内容：图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置；工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明；材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。
中国石化集团第五建设公司企业标准WJQG14.1301-2004管道单线图绘制、审核、使用及归档管理办法1.目的1.1为了加强单线图绘制、审核、使用及归档的管理，严格产品标识及其可追溯性记录，促进压力管道焊接过程的有序进行，确保FCC质量体系顺利、有效运行。
1.2为了符合国家强制性施工规范《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002，第7.5.15条：进行无损检测的管道，应在单线图上标明焊缝编号、焊工代号、焊接位置、无损检测方法、返修焊缝位置、扩探焊缝位置等可追溯性标识。
进行焊接接头热处理的管道，还应在单线图上标明热处理及硬度试验的焊缝编号。
1.3为了符合国家强制性施工规范《工业金属管道工程施工及验收规范》GB50235-97，第11.0.3.4条：要求100%射线照相检验的管道，应在单线图上准确标明焊缝位置、焊缝编号、焊工代号、无损检验方法、焊缝补焊位置、热处理焊口编号。
对抽样射线照相检验的管道，其焊缝位置、焊缝编号、焊工代号、无损检验方法、焊缝补焊位置、热处理焊口编号等可追溯性记录。
2.适用范围本办法适用于FCC承建工程的压力管道单线图绘制、审核、使用及归档的管理。
本办法中的管道单线图就是管道细化设计图。
3.职责3.1技术开发处负责组织和参与管道单线图设计工作并监督、检查、指导管道单线图执行工作。
3.2项目管理部负责工程交工管道单线图的收集，监督各项目部按规定做好交工资料，并移交至公司档案室归档。
3.3项目总工程师负责组织和参与管道单线图设计工作，并最终审核、验收和组织实施。
负责收集汇总交工管道单线图，按照交工文件和《压力管道安装工程资料归档规定》的要求审核合格后，交至项目管理部。
3.4专业公司技术员在项目总工的领导下，负责所管理的单位工程或分部、分项工程的管道单线图填写、管理、执行工作。
4.工作程序4.1管道单线图绘制4.1.1项目部接到工艺图后，委托技术开发处进行管道单线图的设计，技术开发处组织人员会同项目技术员共同绘制管道单线图；4.1.2管道单线图按照管线号进行绘制，一张单线图上只能有一条管线，当一条管线无法在一张单线图上表达清楚时，可以画在两张单线图上，并画好联接点；4.1.3管道单线图绘制使用计算机按轴测图画法绘制，用A4纸打印。
浅谈压力管道单线图摘要：压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分，对于压力管道投入使用后的定期检验和运行维护具有重要的意义。
但是，在目前的压力管道安装过程中还没有对此问题给予充分的重视。
一方面，对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求；另一方面，也存在人们认识上的盲区，包括对单线图作用的认识等方面。
本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。
希望借此对于促进压力管道的全面工作有所借鉴。
主题词：压力管道单线图安装管道编号前言压力管道分布极广，但至今人们对它的安全性尚未引起充分的重视。
伴随着老旧管道问题的不断涌现和管道事故频发的态势，2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。
这样，使得对于压力管道的规范工作逐步进入到有法可依的轨道。
但是，在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题，还很难一蹴而就地适应目前安全监管的要求。
特别是在压力管道安装方面，一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求；使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识；因而，造成在实际工作中的单线图五花八门。
这样的结果，给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。
1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图），也称管段图。
单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。
在《压力管道使用登*理规则》（试行）中，规定了办理压力管道使用登记必须提供的重要文件之一；特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常重要的意义。

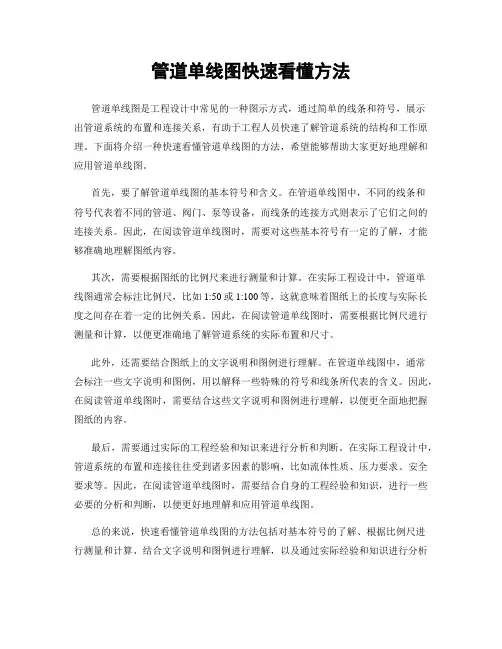

管道单线图快速看懂方法管道单线图是工程设计中常见的一种图示方式，通过简单的线条和符号，展示出管道系统的布置和连接关系，有助于工程人员快速了解管道系统的结构和工作原理。
下面将介绍一种快速看懂管道单线图的方法，希望能够帮助大家更好地理解和应用管道单线图。
首先，要了解管道单线图的基本符号和含义。
在管道单线图中，不同的线条和符号代表着不同的管道、阀门、泵等设备，而线条的连接方式则表示了它们之间的连接关系。
因此，在阅读管道单线图时，需要对这些基本符号有一定的了解，才能够准确地理解图纸内容。
其次，需要根据图纸的比例尺来进行测量和计算。
在实际工程设计中，管道单线图通常会标注比例尺，比如1:50或1:100等，这就意味着图纸上的长度与实际长度之间存在着一定的比例关系。
因此，在阅读管道单线图时，需要根据比例尺进行测量和计算，以便更准确地了解管道系统的实际布置和尺寸。
此外，还需要结合图纸上的文字说明和图例进行理解。
在管道单线图中，通常会标注一些文字说明和图例，用以解释一些特殊的符号和线条所代表的含义。
因此，在阅读管道单线图时，需要结合这些文字说明和图例进行理解，以便更全面地把握图纸的内容。
最后，需要通过实际的工程经验和知识来进行分析和判断。
在实际工程设计中，管道系统的布置和连接往往受到诸多因素的影响，比如流体性质、压力要求、安全要求等。
因此，在阅读管道单线图时，需要结合自身的工程经验和知识，进行一些必要的分析和判断，以便更好地理解和应用管道单线图。
总的来说，快速看懂管道单线图的方法包括对基本符号的了解、根据比例尺进行测量和计算、结合文字说明和图例进行理解，以及通过实际经验和知识进行分析和判断。
希望通过本文的介绍，能够帮助大家更好地理解和应用管道单线图，为工程设计工作提供帮助。

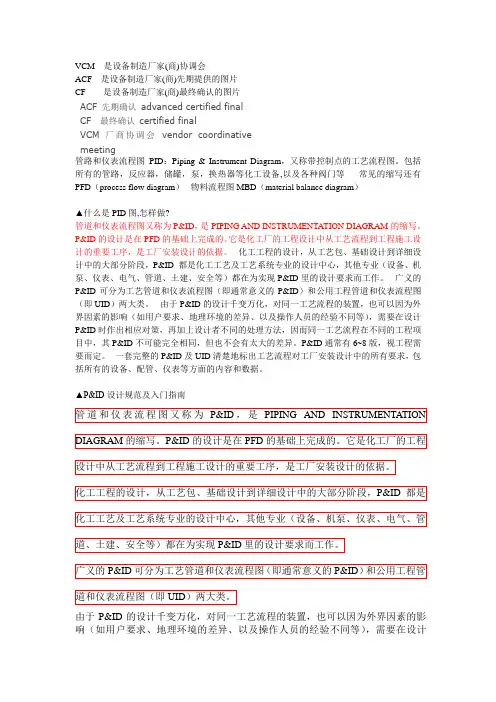

VCM 是设备制造厂家(商)协调会ACF 是设备制造厂家(商)先期提供的图片CF 是设备制造厂家(商)最终确认的图片ACF 先期确认advanced certified finalCF 最终确认certified finalVCM 厂商协调会vendor coordinativemeeting管路和仪表流程图PID：Piping & Instrument Diagram，又称带控制点的工艺流程图。
包括所有的管路，反应器，储罐，泵，换热器等化工设备,以及各种阀门等 常见的缩写还有PFD（process flow diagram） 物料流程图MBD（material balance diagram）▲什么是PID图,怎样做?管道和仪表流程图又称为P&ID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。
P&ID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。
化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&ID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图（即通常意义的P&ID）和公用工程管道和仪表流程图（即UID）两大类。
由于P&ID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&ID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其P&ID不可能完全相同，但也不会有太大的差异。
P&ID通常有6~8版，视工程需要而定。
一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。
压力管道中工业管道单线图的要求和画法摘要《中备华人民共和国特种设安全法》（以下简称特设法）已于2014年1月1日正式实施。
在特设法中明确压力管道属于特种设备种类之一，其生产（包括设计、制造、安装、改造、修理）、经营、使用、检验、检测和安全监督管理适用于本法。
作为压力管道检验来说，资料审查时单线图是使用单位必须提交和审核的资料之一，而且是必不可少，在检验过程中很多检验项目如测厚、无损、理化检验均要求所抽查位置须在单线图上标注。
笔者认为，虽然有的压力管道安装单位为图省事，但更多的是对压力管道单线图的要求和画法缺少必要的了解和认识，因此，有必要对压力管道单线图的基本要求和画法作简单阐述。
关键词：工业管道；要求；画法1.单线图的概念和画法概述压力管道单线图是指按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图）。
1.1正等轴测图的绘制方法1.2管道元件的画法概述在压力管道单线图的绘制中一般均应涉及多种管道元件，如管件、法兰、阀门、管帽、支架等等，因而有必要对基本管道元件的画法简单介绍。
1.2.1 管路或管段的画法（1）管段用线宽为d=0.5mm～2mm的图线按正等轴测投影绘制；（2）当管路或管段平行于直角坐标时，其轴测图用平行于对应的轴测轴的直线绘制；（3）当管路或管段不平行于直角坐标时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平面；（4）当管路或管段的所在平面平行于直角坐标平面的垂直面时，应同时画出其在水平面上的投影及投射平面，如下图所示：（5）当管路或管段的所在平面平行于直角坐标平面的水平面时，应同时画出其在垂直面上的投影及投射平面，如下图所示：（6）当管路或管段的所在平面不平行于任何直角坐标平面时，应按下图绘制：（7）管路或管段有投射平面一般用直角三角形表示。
当用三角形表示投射平面时，应在投射平面内画出与其相关投影垂直且间距相等的平行线。
水平投影平面内的平行线应平行于X轴或Y轴，其他投影平面内的平行线应平行于Z轴。
管道单线图快速看懂方法管道单线图是指将管道系统中的各个管道、阀门、附件等所组成的管路系统的实际结构、联接关系、流体流动情况、压力状态等绘成一幅简易的图示，以便于维护、操作、维修、设计和管理。
通俗的说，就是把系统中的复杂流程用简单的线条和文字来展示出来。
那么要如何快速看懂管道单线图呢？以下是一些方法：1.整体把握：浏览整个单线图，把握总体情况。
查看管道的数量、所在位置、管径大小、管道材料、管道走向等主要信息，了解管道网络的全貌。
2.方向标识：在单线图上，一般会标注水流或热流的流向（箭头）。
通过箭头指向，可以判断管道的进出口，进而进行管道的上下游的判断。
3.标识注释：单线图中经常会有一些注释标识，包括符号、文字、数字等。
通过这些标识注释，可以了解管道的用途、流量、压力、温度等关键数据。
4.分段细看：根据管段进行划分、分类，然后分段细看。
把每一段管道，每个结构部件，每个阀门、消防栓等等都一一对应，把每个部分的功能、位置、特性做好标注。
5.阀门状况：阀门是管道系统中重要的部件，对管道系统的稳定性有着举足轻重的作用。
在单线图上，注意查看阀门的位置、类型、开关状态，以便于了解管道系统的调节、控制、关闭情况。
6.流体状况：了解管道系统中流体的状况，包括流速、流量、温度、密度、压力等。
通过单线图，可以看到管道系统中流动的方式、流速的大小、流速的变化和压力的变化情况。
7.结构状况：管道系统中的各个结构部件，包括弯头、三通、跑马头等，其位置和数量都要求标注清楚。
通过单线图，可以清楚地了解每个结构部件的作用和所处位置，以便于进行系统维护、保养和改进。
8.信息维护：维护单线图是非常重要的，应该随时更新单线图中信息，以保证单线图的准确性和完整性。
当有新的管道或部件加入后，及时标注在单线图上。
综上所述，通过以上方法可以快速看懂管道单线图。
对于管理和操作人员，掌握单线图有着重要的意义，可以准确地了解管道系统的状况，保障管道系统的安全、稳定、高效。
ADJUSTABLE STOOL 可调支耳HEAVY NUT重型螺母ALLOY合金HF(HARD FACE)硬质合金面ANGLE&CHANNEL角钢/槽钢HORIZONTAL水平的AREA区域HQ STD寰球院标准ASME美国机械工程师学会标准HW-STEM N 45.0 U阀杆北偏上45度ASTM美国材料与试验协会标准HW-STEM W 50.0 S阀杆西偏南50度BALL VALVE球阀IMPORT进口（材料）BARE PIPE裸管INNER/OUTER RING内/外环BB(BOLTED BONNET)螺栓连接型阀盖INSTRUMENT仪表BC(BOLTED COVER)螺栓连接型阀帽INSULATION保温BE(BEVELLED END)坡口端ISRS明杆内螺纹BEAM梁ITEM项、件BL(BLIND FLANGE)盲法兰KCS镇静碳钢BRACKET悬臂支架LC锁关BRONZE铜LENGTH长度BUTTERFLY VALVE蝶阀LINE管线BW(BEVELLED WELD)对焊LJ(LAP JOINT)松套式连接C(COLD INSULATION)保冷LO锁开CAP管帽LR(LONG RADIUS)长半径CARBON CONTENT碳含量LTCS低温碳钢CHECK VALVE止回阀LUG凸耳式CL(CLASS)等级MATERIAL材料CLAMP管夹MAX.最大CONNT TO连接到MFR(MANUFACTUER)制造厂CORNER TYPE L型（支吊架）MIN.最小、最少COUPLING管接头MISCELLANEOUS混合型的CS(CARBON STEEL)碳钢MONEL蒙乃尔铜-镍合金DEG(DEGREE)度MSS 美国阀门和管件制造厂标准化协会标准DGN(DESIGN)设计N(NO INSULATION)不保温DOWN在下面、向下N(NORTH)北DUMMY PIPE假管NACE美国腐蚀工程师协会标准E(EAST)东NC正常关E(ELECTRICAL TRACING)电伴热NIPPLE短节E/N东/西坐标NIPPOLET短管支管台EFW电熔焊NOTE注释EL标高NOZZLE管嘴ELBOW弯头NPD公称管径EPDM三元乙丙橡胶OFFSET偏置EQUAL TEE等径三通OPERATE CLOSE操作关EQUIPMENT设备OPERATE OPEN操作开ERECTION安装ORIENT朝向ERW电阻焊OS&Y支架式明杆外螺纹EXPANSION JOINT膨胀节PE平端FABRICATION预制PER按照FLANGE法兰PI压力指示FLAT SIDE DOMN平面在下面PIECE片FORGE锻制PIPE管子FP(FULL PORT)通径PIPE SUPPORT管支架FULL THRDED全螺纹PISTON活塞式F-WDG柔性闸板PP人身防护G.O齿轮操作PRES(PRESSURE)压力GALV.镀锌PT压力变送GATE VALVE闸阀PTFE加强聚四氟乙烯GLOBE VALVE截止阀PWHT焊后热处理GRAPHITE石墨REDUCER CON.同心异径管GUIDE SHOE导向管托REDUCER ECC.偏心异径管GUIDE STOPPER SHOE导向限位型管托REDUCING TEE异径三通H SHAPE H型钢REINFORCING PAD补强板管道单线图符号/词语说明。

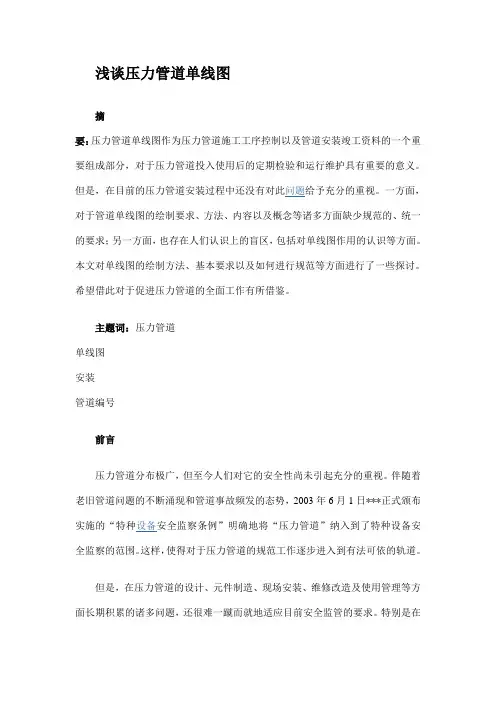

浅谈压力管道单线图
摘
要：压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分，对于压力管道投入使用后的定期检验和运行维护具有重要的意义。
但是，在目前的压力管道安装过程中还没有对此问题给予充分的重视。
一方面，对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求；另一方面，也存在人们认识上的盲区，包括对单线图作用的认识等方面。
本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。
希望借此对于促进压力管道的全面工作有所借鉴。
主题词：压力管道
单线图
安装
管道编号
前言
压力管道分布极广，但至今人们对它的安全性尚未引起充分的重视。
伴随着老旧管道问题的不断涌现和管道事故频发的态势，2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。
这样，使得对于压力管道的规范工作逐步进入到有法可依的轨道。
但是，在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题，还很难一蹴而就地适应目前安全监管的要求。
特别是在压力管道安装方面，一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求；使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识；因而，造成在实际工作中的单线图五花八门。
这样的结果，给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。
1.压力管道单线图概述
单线图是按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图），也称管段图。
单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。
在《压力管道使用登*理规则》（试行）中，规定了办理压力管道使用登记必须提供的重要文件之一；特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常重要的意义。
单线图主要应包括三部分内容：图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置；工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明；材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。
另外，还应包括图例、指北针和标题框等相关内容。
但是，对于上述概念及内容很难在常用标准和相关规范中找到相关的明确规定，因此，在实际的管道安装工程的竣工资料中在这个问题上比较混乱。
2.目前在压力管道安装过程中，单线图方面主要存在的问题
单线图图纸的规格与内容（图纸规格、主题部分表达、图上内容，特别是设计参数部分、材料和元件列表、标题框、指北针和图例）比较混乱。
一般较小的工程常见的是以A4纸为主，图纸上的内容简单到不足以了解管道的基本情况。
绘制方法常常是以平面来表达。
对于管道单元的选取更是没有区分出管道的管段与管线的区别。
一般较少标示出管道绘制的图例。
没有提供出管道的主要参数及主要技术要求等基本信息等。
以上问题的存在，对于规范管道安装的技术文件构成了一个亟待解决的问题；对于压力管道投入运行后的定期检验也造成了很多困难，客观上，需要对其提出统一的规范要求。
3.管道单线图的基本绘制要求
3.1管道单元的选取
按照《压力管道使用登*理规则》（试行）中提出的确定压力管道登记单元的四条原则，特别是对于工业管道来说，再结合不同的系统或管段设计参数来作为重要的划分管道单元的重要依据比较合理。
由于一项管道安装工程或一个工艺系统可能包含若干不同参数的管段，因此，仅仅按照安装工程或管道工艺系统来划分管道单元会造成很多弊病。
结合相关的要求，划分管道单元应是在不同的管道工程、工艺系统、装置以及不同的介质以及物流输送形式的基础上进行划分。
要明确管道单元的起止点、设计压力、设计温度、介质、管道类级别、敷设方式、防腐形式以及管道外表面的标识等条件，在管道安装文件中对于管道编号的方式进行预先的设计。
3.2单线图的绘制
从单线图的概念中，我们可以了解到管道单线图的绘制方法应是正等轴侧投影方法。
实际竣工资料中很多以平面形式进行绘制的单线图都在这点上出现了一个重大的错误。
关于单线图的图幅的规定，可以根据实际的需要，结合GB/T 4458.1《机械制图
图样画法》和GB/T 4458.3《机械制图
轴测图》规定的制图方法的相关要求，可以在图幅的长度方向成比例延长，以满足管道工程的实际需要。
其中的标题框也可以沿用机械制图的规定。
但是，标题框的内容可以适当进行调整，如增加管道编号等相关内容。
3.3单线图中应标注的内容
GB50235-97 11.0.3.4规定，要求100%射线照相检验的管道，应在单线图上准确标明焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝补焊位置、热处理焊口编号。
对抽样射线照相检验的管道，其焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝补焊位置、热处理焊口编号等应有可追溯性记录。
依据《压力管道使用登*理规则》（试行）中附件三“重要压力管道使用注册登记表”中的要求，在单线图上要明确一些基本信息。
如：管道级别、管道起止点、焊口数量、探伤比例、管道材料、管道敷设方式、防腐方式、管道标识等内容。
因此，单线图中的内容一般应包括以下几项基本内容：
⑴标题框：主要明确管道安装工程的名称、单线图号、管线标号以及绘制、审核等人员签字及相应的日期；
⑵指北针：管道基本走向的方向指示；
*道主要参数：主要有设计压力、设计温度、介质名称、管道的类级别、设计规范、管道安装施工的验收规范；
⑷图例：管道主要涉及的元件以及不同敷设方式下管子的绘制符号表示的说明；
⑸管道基本信息表：主要包括以上GB50235-97 11.0.3.4规定的要求100%射线照相检验的管道，应在单线图上标明的基本内容以及《压力管道使用登*理规则》（试行）中附件三中需要提供的一些主要信息；
⑹管道走向的单线图示：应以轴侧图方法绘制的管道单线图。
应准确表明每段管子的规格、长度、各段标高、焊口的数量及大致位置等。
对于管道材料的规格和牌号以及相应的材料标准、对于管道上涉及到较多的元件情况下，也可以考虑增加管道元件基本信息的材料表的方式来表达。
3.4关于管道编号
由于2003年在全市工业管道普查中对“管道编号”没有提出明确的要求，很多压力管道安装单位对于管道的编号没有给予足够的重视，只是用简单的阿拉伯数字计数或者采用单位名称、工程名称、介质名称的缩写加上数字来表示。
这样简单、混乱的编号结果很容易造成单位内部以及局部区域内管道编号大量重号的现象，客观上不利于监察工作的顺利开展和计算机化检索、注册办证等方面的管理。
由于压力管道没有铭牌，其本身唯一的标识就是不同的管道编号。
特别是在计算机化的管理要
求的形势面前，目前在管道编号方面的混乱状况已经造成了软件的编制、识别等方面容易出现严重的漏洞。
如何清晰、明确地为一条管道来命名，可以通过规定“压力管道管道编号的基本规定”来实现。
具体办法是对管道编号的基本组成进行明确的规定。
如：管道编号的基本组成由如下五个特征值组成。
各特征值的基本规定为：
第一特征值——管道所属建设单位简称的汉语拼音字头；
第二特征值——管道级别（GC3级别管道可省略此特征值）；
第三特征值——管道输送介质（可采用英文缩略语）；
第四特征值——管道设计压力和设计温度，中间用‘/’分隔，单位：MPa/℃；
第五特征值——管道顺序号；
4.综述
由于历史问题以及目前压力管道安全监察工作正处于摸索阶段的现状，面对管道事故在近年来的频发以及在用管道全面检测中暴露出的诸多难题，我们完全可以在锅炉压力容器等既有的承压类设备监管经验的基础上，在技术上对于压力管道进行规范和完善。
对于这项工作，单线图是一个很
好的落脚点。
在相关的法规中，明确对于单线图的绘制主体和基本要求，在目前的管道安装和在用管道检验方面意义重大。
出台压力管道单线图基本要求以及管道编号编制基本规则等相关要求，客观上，对于推进压力管道的全面工作也将会有明显的现实意义。
