电机学第4章变压器的运行思考题与习题参考答案

第一篇变压器一、思考题（一）、变压器原理部分1、变压器能否用来变换直流电压？不能。

磁通不变，感应电动势为零，，很小，很大，烧毁变压器。

2、在求变压器的电压比时，为什么一般都用空载时高、低压绕组电压之比来计算？电压比应为绕组电动势之比，绕组电动势的分离、计算和测量比较困难。

空载时，，很小，一次侧阻抗压降很小，，所以，变压器一、二侧电压可以方便地测量，也可以通过铭牌获得。

3、为什么说变压器一、二绕组电流与匝数成正比，只是在满载和接近满载时才成立？空载时为什么不成立？，和满载和接近满载时的、相比很小，，所以。

空载时，，比例关系不成立。

4、阻抗变换公式是在忽略什么因素的情况下得到的？在忽略、和的情况下得到的。

从一侧看（，忽略了、。

，忽略了）。

（二）、变压器结构部分1、额定电压为的变压器，是否可以将低压绕组接在的交流电源上工作？不允许。

（1）此时，，，一、二侧电压都超过额定值 1.65倍，可能造成绝缘被击穿，变压器内部短路，烧毁变压器。

(2)，磁通超过额定值1.65倍，磁损耗过大，烧毁变压器。

2、变压器长期运行时，实际工作电流是否可以大于、等于或小于额定电流？等于或小于额定电流。

铜耗和电流平方成正比，大于额定电流时，铜耗多大，发热烧毁变压器。

3、变压器的额定功率为什么用视在功率而不用有功功率表示？因变压器的有功功率是由交流负载的大小和性质决定的。

（三）、变压器运行部分1、试根据T型等效电路画出变压器空载时的等效电路。

略2、变压器在空载和轻载运行时，可否应用简化等效电路？不可以，简化等效电路，，空载时，不为零，为零。

轻载时，从上看，、不大和（为一次绕组加额定电压，二次侧空载时的一次侧电流，和轻载时的基本相等）相差的不多，不成立，不能用简化等效电路。

3、试根据简化等效电路画出简化相量图。

略（四）、变压器参数测定部分1、为什么说不变，则铁损耗不变？，不变，不变，不变，不变。

2、需从室温值换算至值，而为什么不需要换算？时一、二次侧绕组电阻，和温度有关，必须换算至变压器稳定工作时的温度。

第4章思考题及答案4-1 变压器能否对直流电压进行变换？答：不能。

变压器的基本工作原理是电磁感应原理，如果变压器一次绕组外接直流电压，则在变压器一次绕组会建立恒定不变的直流电流i1，则根据F1= i1N1，我们知道直流电流i1会建立直流磁动势F1，该直流磁动势F1就不会在铁芯中产生交变的磁通，也就不会在二次绕组中产生感应电动势，故不会在负载侧有电压输出。

4-2变压器铁芯的主要作用是什么？其结构特点怎样？答：变压器铁芯的作用是为变压器正常工作时提供磁路，为变压器交变主磁通提供流通回路。

为了减小磁阻，一般变压器的铁芯都是由硅钢片叠成的，硅钢片的厚度通常是在0.35mm-0.5mm之间，表面涂有绝缘漆。

4-3为分析变压器方便，通常会规定变压器的正方向，本书中正方向是如何规定的？答：变压器正方向的选取可以任意。

正方向规定不同，只影响相应变量在电磁关系中的表达式为正还是为负，并不影响各个变量之间的物理关系。

变压器的一次侧正方向规定符合电动机习惯，将变压器的一次绕组看成是外接交流电源的负载，一次侧的正方向以外接交流电源的正方向为准，即一次侧电路中电流的方向与一次侧绕组感应电动势方向相同；而变压器的二次侧正方向则与一次侧规定刚好相反，符合发电机习惯，将变压器的二次绕组看成是外接负载的电源，二次侧的正方向以二次绕组的感应电动势的正方向为准，即二次侧电路中电流方向与二次侧负载电压方向相同。

感应电动势的正方向和产生感应电动势的磁通正方向符合右手螺旋定理，而磁通的正方向和产生该磁通的电流正方向也符合右手螺旋定理。

各个电压变量的正方向是由高电平指向低电平，各个电动势正方向则由低电平指向高电平。

4-4 变压器空载运行时，为什么功率因数不会很高？答：变压器空载运行时，一次绕组电流就称为空载电流，一般空载电流的大小不会超过额定电流的10%，变压器空载电流∙0I可以分为两个分量：建立主磁通∙mφ所需要的励磁电流∙μI 和由磁通交变造成铁损耗从而使铁芯发热的铁耗电流∙FeI 。

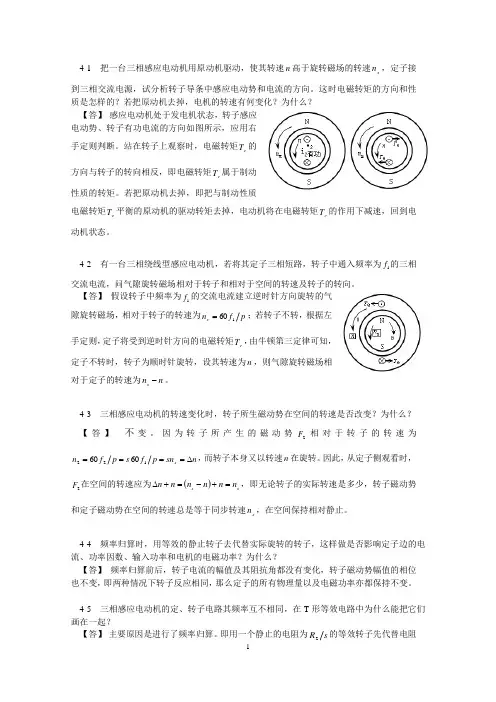

4-1 把一台三相感应电动机用原动机驱动，使其转速n高于旋转磁场的转速sn，定子接到三相交流电源，试分析转子导条中感应电动势和电流的方向。

这时电磁转矩的方向和性质是怎样的？若把原动机去掉，电机的转速有何变化？为什么？【答】感应电动机处于发电机状态，转子感应电动势、转子有功电流的方向如图所示，应用右手定则判断。

站在转子上观察时，电磁转矩eT的方向与转子的转向相反，即电磁转矩eT属于制动性质的转矩。

若把原动机去掉，即把与制动性质电磁转矩eT平衡的原动机的驱动转矩去掉，电动机将在电磁转矩eT的作用下减速，回到电动机状态。

4-2 有一台三相绕线型感应电动机，若将其定子三相短路，转子中通入频率为1f的三相交流电流，问气隙旋转磁场相对于转子和相对于空间的转速及转子的转向。

【答】假设转子中频率为1f的交流电流建立逆时针方向旋转的气隙旋转磁场，相对于转子的转速为pfns160=；若转子不转，根据左手定则，定子将受到逆时针方向的电磁转矩eT，由牛顿第三定律可知，定子不转时，转子为顺时针旋转，设其转速为n，则气隙旋转磁场相对于定子的转速为nns-。

4-3三相感应电动机的转速变化时，转子所生磁动势在空间的转速是否改变？为什么？【答】不变。

因为转子所产生的磁动势2F相对于转子的转速为nsnpfspfns∆====1226060，而转子本身又以转速n在旋转。

因此，从定子侧观看时，2F在空间的转速应为()ssnnnnnn=+-=+∆，即无论转子的实际转速是多少，转子磁动势和定子磁动势在空间的转速总是等于同步转速sn，在空间保持相对静止。

4-4 频率归算时，用等效的静止转子去代替实际旋转的转子，这样做是否影响定子边的电流、功率因数、输入功率和电机的电磁功率？为什么？【答】频率归算前后，转子电流的幅值及其阻抗角都没有变化，转子磁动势幅值的相位也不变，即两种情况下转子反应相同，那么定子的所有物理量以及电磁功率亦都保持不变。

4-5三相感应电动机的定、转子电路其频率互不相同，在T形等效电路中为什么能把它们画在一起？【答】主要原因是进行了频率归算。

第四章 三相变压器练习题填空题（1）三相变压器组的磁路系统特点是 。

（2）三相心式变压器的磁路系统特点是 。

（3）三相变压器组不宜采用Y,y 联接组，主要是为了避免 。

（4）为使电压波形不发生畸变，三相变压器应使一侧绕组 。

（5）大容量Y/y 联接的变压器，在铁心柱上另加一套接成形的附加绕组，是为了 。

（6）变压器的联接组别采用时钟法表示，其中组别号中的数字为钟点数，每个钟点表示原、副边绕组对应线电势相位差为 。

（7）单相变压器只有两种联接组，分别是 和 。

（8）三相变压器理想并联运行的条件是 ， ， 。

（9）并联运行的变压器应满足 ， ， 的要求。

（10）变比不同的变压器不能并联运行，是因为 。

（11）两台变压器并联运行时，其负荷与短路阻抗 。

（12） 不同的变压器绝对不允许并联运行。

（14）短路阻抗标幺值不等的变压器不能并联运行，是因为 。

（15）一台Y/Δ-11和一台Δ/Y -11联接的三相变压器 并联运行。

（16）一台0/12Y Y -和一台0/8Y Y -的三相变压器，变比相等，经改接后 并联运行。

（1）各相主磁通有各自的铁心磁路（2）各相磁路彼此相关（3）变压器在磁路饱和情况下的相电动势波形畸变，（4）接成Δ（5）防止相电动势波形发生畸变，（6）30°的整数倍，（7）Ii0，Ii6（8）各变压器变比相等:各变压器联结组标号相同;各并联变压器的短路电压标幺值相等，短路阻抗角也相等。

（9）变压器一、二次额定电压的误差不大于0.5%；变压器联结组标号相同；各并联变压器的短路阻抗标幺值相差不超过10%（10）产生环流使变压器烧毁（11）标幺值成反比分配（12）组别（14）负载分配不合理，不能发挥并联运行的容量水平（15）能（16）能选择题（1）三相心式变压器各相磁阻 。

A ．相等B ．不相等，中间相磁阻小C ．不相等，中间相磁阻大（2）要得到正弦波形的感应电势，则对应的磁通波形应为 。

电机原理-叶水音版课后答案4(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第四章变压器运行分析2.变压器的并联运行的理想情况是什么为此要满足哪些并联运行条件答：变压器的并联运行的理想情况是：(1)空载时，各台变压器一、二次侧绕组回路中没有环流，仅有一次侧的空载电流；(2)负载时，各变压器的负载分配与各自的额定容量成正比，容量大的多承担负载，使变压器设备容量能得到充分利用；(3)负载时，各台变压器的负载电流同相位，这样在总的负载电流一定时，各变压器分担的电流最小。

即：想情况为并联运行时无环流，负载按各变压器容量大小成比例分配，且变压器二次电流同相位。

并联运行条件：(1)各变压器的一次侧和二次侧绕组额定电压应分别相同，即各变压器变比应相等，以保证空载时无环流。

(2)各变压器的阻抗电压标么值(或短路阻抗标么值)应相等，短路阻抗角应相等，以保证各并联变压器能同时达到满载。

(3)各变压器的一、二侧线电压的相位差相同，即各变压器连接组别相同，以保证二次侧线电压同相空载时无环流。

(4)各变压器应有相同的短路电压有功分量和相同的短路电压无功分量，这样，各变压器的短路电阻和短路电抗的比值相等，保证各变压器负载电流同相。

即:变比相等；连接组别相同；短路电压的标么值相等；输出电流同相位。

3.为什么变压器并联运行时，容量比一般要求不得超过3：1答：两台并联运行的三绕组变压器，除其额定电压和短路电压分别相等，接线组别相同外，其对应绕组容量之比一般下不应大于3，这是因为容量不同，各变压器的电阻与电抗不同，即使短路电压相同，也要产生不平衡电流。

当容量比不大于3时，不平衡电流不会超过较小变压器额定电流的5%—6％，而且与负载电流有很大相位角差，两台变压器所分配的电流变化不大；但若当容量比大于3倍时，则不平衡电流和负载电流就可能超过允许值。

一般情况下，两台变压器容量相差越大，两电流之间相位差就越大，输出的总电流就越小。

第 3 章3.1 三相变压器组和三相心式变压器在磁路结构上各有什么特点？答：三相变压器组磁路结构上的特点是各相磁路各自独立，彼此无关；三相心式变压器在磁路结构上的特点是各相磁路相互影响，任一瞬间某一相的磁通均以其他两相铁心为回路。

3.2三相变压器的联结组是由哪些因素决定的？答：三相变压器的联结组是描述高、低压绕组对应的线电动势之间的相位差，它主要与（1）绕组的极性（绕法）和首末端的标志有关；（2）绕组的连接方式有关。

3.4 Y ，y 接法的三相变压器组中，相电动势中有三次谐波电动势，线电动势中有无三次谐波电动势？为什么？答：线电动势中没有三次谐波电动势，因为三次谐波大小相等，相位上彼此相差003601203=⨯，即相位也相同。

当采用Y ，y 接法时，线电动势为两相电动势之差，所以线电动势中的三次谐波为零。

以B A ,相为例，三次谐波电动势表达式为03.3.3.=-=B A AB E E E ，所以线电动势中没有三次谐波电动势。

3.5变压器理想并联运行的条件有哪些？答：变压器理想并联运行的条件有：（1） 各变压器高、低压方的额定电压分别相等，即各变压器的变比相等；（2） 各变压器的联结组相同；（3） 各变压器短路阻抗的标么值Z k *相等，且短路电抗与短路电阻之比相等。

上述三个条件中，条件（2﹚必须严格保证。

3.6 并联运行的变压器，如果联结组不同或变比不等会出现什么情况？ 答：如果联结组不同，当各变压器的原方接到同一电源，副方各线电动势之间至少有30°的相位差。

例如Y ，y0和Y ，d11两台变压器并联时，副边的线电动势即使大小相等，由于对应线电动势之间相位差300，也会在它们之间产生一电压差U ∆， 如图所示。

其大小可达U ∆=U N 22sin15°=0.518U N 2。

这样大的电压差作用在变压器副绕组所构成的回路上，必然产生很大的环流（几倍于额定电流），它将烧坏变压器的绕组。

控制电机与特种电机课后答案第4章思考题与习题1. 旋转变压器由_________两大部分组成。

( )A.定子和换向器B.集电环和转子C.定子和电刷D.定子和转子2. 与旋转变压器输出电压呈一定的函数关系的是转子( )。

A.电流B. 转角C.转矩D. 转速3(旋转变压器的原、副边绕组分别装在________上。

( )A(定子、转子 B.集电环、转子 C.定子、电刷 D. 定子、换向器4(线性旋转变压器正常工作时，其输出电压与转子转角在一定转角范围内成________。

5、试述旋转变压器变比的含义, 它与转角的关系怎样?6、旋转变应器有哪几种?其输出电压与转子转角的关系如何,7、旋转变压器在结构上有什么特点?有什么用途。

8、一台正弦旋转变压器，为什么在转子上安装一套余弦绕组?定子上的补偿绕组起什么作用? 9、说明二次侧完全补偿的正余弦旋转变压器条件，转子绕组产生的合成磁动势和转子转角α有何关系。

10、用来测量差角的旋转变压器是什么类型的旋转变压器?11、试述旋转变压器的三角运算和矢量运算方法.12、简要说明在旋转变压器中产生误差的原因和改进方法。

答案1. D2. B3. A4. 正比5.旋转变压器的工作原理和一般变压器基本相似，从物理本质来看，旋转变压器可以看成是一种能转动的变压器。

区别在于对于变压器来说，其原、副边绕组耦合位置固定，所以输出电压和输入电压之比是常数，而旋转变压器的原、副边绕组分别放置在定、转子上，由于原边、副边绕组间的相对位置可以改变，随着转子的转动，定、转子绕组间的电磁耦合程度将发生变化，电磁精确程度与转子的转角有关，因此，旋转变压器能将转角转换成与转角成某种函量关系的信号电压。

输出绕组的电压幅值与转子转角成正弦、余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。

6.按着输出电压和转子转角间的函数关系，旋转变压器主要可以分:正、余弦旋转变压器(代号为XZ)和线性旋转变压器(代号为XX)、比例式旋转变压器(代号为XL)，矢量旋转变压器(代号为XS)及特殊函数旋转变压器等。

第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。

第一部分：变压器第一章 变压器基本工作原理和结构1—1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上,原边接上电源后，流过激磁电流I 0，产生励磁磁动势F 0,在铁芯中产生交变主磁通ф0，其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势e 1和e 2，且有dt d N e 011φ-=,dt d N e 022φ-=，显然，由于原副边匝数不等，即N 1≠N 2，原副边的感应电动势也就不等,即e 1≠e 2,而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等，即U 1≠U 2，但频率相等。

1—2试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变)二次线圈的电压将如何变化?答:由dt d N e 011φ-=，dt d N e 022φ-=，可知，2211N e N e =，所以变压器原、副两边每匝感应电动势相等.又U 1E 1,U 2≈E 2，因此，2211N U N U ≈,当U 1不变时，若N 1减少，则每匝电压11N U 增大，所以1122N U N U =将增大。

或者根据m fN E U Φ=≈11144.4,若N 1减小，则m Φ增大，又m fN U Φ=2244.4,故U 2增大。

1—3变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。

因为接直流电源,稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4变压器铁芯的作用是什么，为什么它要用0。

35毫米厚、表面涂有绝缘漆的硅钢片迭成?答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用.为了铁心损耗，采用0.35mm厚、表面涂的绝缘漆的硅钢片迭成.1—5变压器有哪些主要部件，它们的主要作用是什么？答：铁心：构成变压器的磁路，同时又起着器身的骨架作用。

第一篇 变压器一、思考题（一）、变压器原理部分1、变压器能否用来变换直流电压？ 不能。

磁通不变，感应电动势为零，111R U I =，1R 很小，1I 很大，烧毁变压器。

2、在求变压器的电压比时，为什么一般都用空载时高、低压绕组电压之比来计算？电压比应为绕组电动势之比，绕组电动势的分离、计算和测量比较困难。

空载时22202E U U U N ===，11011Z I E U N +-=，10I 很小，一次侧阻抗压降很小，11E U N ≈，所以NN U U E E k 2121≈=，变压器一、二侧电压可以方便地测量，也可以通过铭牌获得。

3、为什么说变压器一、二绕组电流与匝数成正比，只是在满载和接近满载时才成立？空载时为什么不成立？012211I N I N I N =+，0I 和满载和接近满载时的1I 、2I 相比很小，02211≈+I N I N ，所以kN N I I 11221=≈。

空载时，02=I ，比例关系不成立。

4、阻抗变换公式是在忽略什么因素的情况下得到的？在忽略1Z 、2Z 和0I 的情况下得到的。

从一侧看L e Z k I U k kI kU I U Z 22222211====（21kU U =，忽略了1Z 、2Z 。

kI I 21=，忽略了0I ）。

（二）、变压器结构部分1、额定电压为V 230/10000的变压器，是否可以将低压绕组接在V 380的交流电源上工作？不允许。

（1）此时，V U 3802=，V U 7.16521230100003801=⨯=，一、二侧电压都超过额定值1.65倍，可能造成绝缘被击穿，变压器内部短路，烧毁变压器。

(2)m fN U Φ=2244.4，磁通超过额定值1.65倍，磁损耗过大，烧毁变压器。

2、变压器长期运行时，实际工作电流是否可以大于、等于或小于额定电流？等于或小于额定电流。

铜耗和电流平方成正比，大于额定电流时，铜耗多大，发热烧毁变压器。

第一部分 变压器电力变压器的作用：一是变换电压等级（简称变压），以利于电能的高效传输和安全使用，这是变压器的基本作用；二是控制电压大小（俗称调压），以保证电能质量，这是电力变压器要满足的特殊功能。

第一章习题解答（Page 14）1-1 变压器是依据什么原理工作的？变压原理是什么？【解】变压器是依据电磁感应原理工作的。

变压原理如下：当外加交流电压u 1时，一次侧电流i 1将在铁心中建立主磁通Φ，它将在一、二次侧绕组中感应出主电动势11d e N dt Φ=-和22d e N dtΦ=-，于是二次侧绕组便有了电压u 2，负载时它流过电流i 2，由于工作时22u e ≈，11u e ≈，因此，当一、二次侧绕组的匝数N 1、N 2不相等时，则可获得及一次侧数值不同的二次侧电压，此即变压原理。

本题知识点是变压器的工作原理。

它还涉及下列术语。

变压器的变比111222e N u K e N u ==≈。

1K >时称为降压变压器，1K <时称为升压变压器。

接电源的绕组称为一次侧绕组，它吸收电功率u 1i 1；接负载的绕组称为二次侧绕组，它输出电功率u 2i 2；电压等级高或匝数多或电流小或电阻大或出线套管高而且间距的绕组称为高压绕组；反之就称为低压绕组。

注意！！高、低压绕组和一、二次绕组是不同的概念，不可混淆。

1-4 铁心在变压器中起什么作用？为什么要用两面涂漆的硅钢片叠成？叠片间存在气隙有何影响？【解】铁心的作用是传导变压器的工作主磁通，同时兼作器身的结构支撑。

铁心叠片的目的是减小交变磁通其中引起的铁耗。

叠片间存在气隙时，主磁路的导磁性能将降低，使激磁电流增大。

1-5 变压器油有什么作用？【解】变压器油的作用有两个：一是加强绕组绝缘；二是冷却。

1-6 变压器的额定值有哪些？一台单相变压器额定电压为220/110，额定频率为50Hz ，表示什么意思？若此变压器的额定电流为4.55/9.1A ，问在什么情况下称为变压器处于额定运行状态？【解】①额定值有：额定容量S N ，V A 或kV A ；额定电压U 1N 和U 2N ，V 或kV ，三相指线电压；额定电流I 1N 和I 2N ，A 或kA ，三相指线电流；额定频率f N 等。

第4章 思考题与习题参考答案4.1 变压器的电压变化率是如何定义的？它的大小与哪些因素有关？答：电压变化率是指：当变压器一次侧加额定电压，负载功率因数一定时，从空载到负载时二次电压变化的百分值，即%1002220⨯-=∆NU U U U 。

由公式)sin cos (22φφβ**+=∆s s X R U 可知，电压变化率与负载大小、负载性质、短路参数有关。

4.2 变压器二次侧分别加电阻、电感或电容负载时，二次侧电压随负载增大将怎样变化？二次侧带什么性质负载时有可能使电压变化率为零？答：带电阻和电感负载时，端电压将随负载增大而下降，但带电感负载比电阻负载时的端电压下降的较多；带电容负载时，端电压随负载增大可能下降（当|sin |cos 2φφ**>s s X R 时），也可能升高（当|sin |cos 2φφ**<s s X R 时），带电容负载时，电压变化率可能为零（当|sin |cos 2φφ**=s s X R 时）。

4.3在设计电力变压器时，为什么将铁心损耗设计得比额定铜损耗小？电力变压器额定运行时的效率是它的最大效率吗？答：由于电力变压器长年接在电网上运行，铁心损耗总是存在的，而且是不变的，而铜损耗却随负载而变化（负载随时间季节在变化），因此变压器不可能总是满载运行。

为了减少电能损失，使变压器获得较高的的运行效率，将铁心损耗设计得比额定铜耗小，一般设计成410=sN p p ～21，这样，当运行在(0.5～0.7)倍额定负载时，变压器效率最大，这恰好适应了电力变压器一般在50%～70%额定负载下长期运行的实际情况，从而提高了运行经济性。

可见，电力变压器额定运行时的效率并不是的最大效率。

4.4 变压器取得最大运行效率的条件是什么？若使电力变压器运行在最大效率附近，其负载系数应在多大范围内？答：变压器取得最大效率的条件是不变损耗（铁损耗）等于可变损耗（铜损耗）。

其负载系数m β应在0.5～0.7范围内。

《电机学》各章练习题与自测题参考答案第1章 思考题与习题参考答案1.1 变压器是怎样实现变压的?为什么能够改变电压，而不能改变频率?答：变压器是根据电磁感应原理实现变压的。

变压器的原、副绕组交链同一个主磁通，根据电磁感应定律dtd Ne φ=可知，原、副绕组的感应电动势（即电压）与匝数成正比，所以当原、副绕组匝数21N N ≠时，副边电压就不等于原边电压，从而实现了变压。

因为原、副绕组电动势的频率与主磁通的频率相同，而主磁通的频率又与原边电压的频率相同，因此副边电压的频率就与原边电压的频率相同，所以，变压器能够改变电压，不能改变频率。

1.2变压器一次绕组若接在直流电源上，二次侧会有稳定的直流电压吗，为什么?答：若一次绕组接直流电源，则铁心中将产生恒定的直流磁通，绕组中不会产生感应电动势，所以二次侧不会有稳定的直流电压。

1.3变压器铁心的作用是什么?为什么要用0.35mm 厚、表面涂有绝缘漆的硅钢片叠成?答：变压器铁心的主要作用是形成主磁路，同时也是绕组的机械骨架。

采用导磁性能好硅钢片材料是为了提高磁路的导磁性能和减小铁心中的磁滞损耗，而用薄的（0.35mm 厚）表面绝缘的硅钢片叠成是为了减小铁心中的涡流损耗（涡流损耗与硅钢片厚度成正比）。

1.4 变压器有哪些主要部件，其功能是什么?答：变压器的主要部件是器身，即铁心和绕组。

铁心构成变压器的主磁路，也是绕组的机械骨架；绕组构成变压器的电路，用来输入和输出电能。

除了器身外，变压器还有一些附属器件，如绝缘套管、变压器油、油箱及各种保护装置等。

1.5 变压器二次额定电压是怎样定义的?答：变压器一次绕组加额定电压，二次绕组空载时的端电压定义为变压器二次额定电压。

1.6 双绕组变压器一、二次侧的额定容量为什么按相等进行设计?答：变压器传递电能时，内部损耗很小，其效率很高（达95%以上），二次绕组容量几乎接近一次绕组容量，所以双绕组变压器的一次、二次额定容量按相等设计。
