钢筋混凝土挡土墙和剪力墙的水平钢筋和竖向钢筋做法

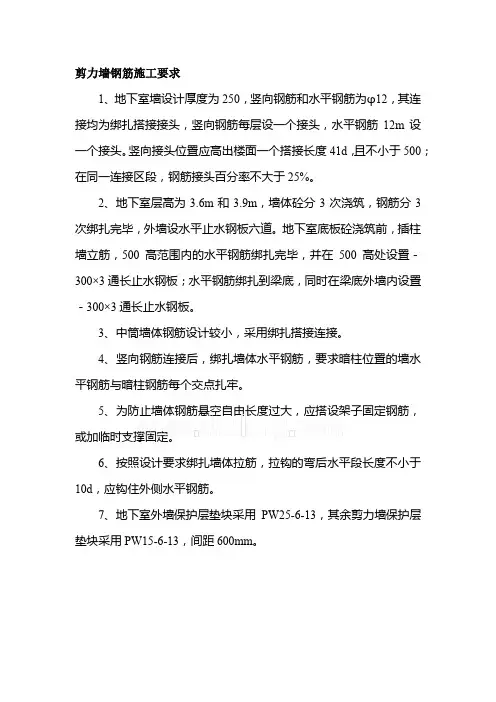

剪力墙钢筋施工要求
1、地下室墙设计厚度为250，竖向钢筋和水平钢筋为φ12，其连接均为绑扎搭接接头，竖向钢筋每层设一个接头，水平钢筋12m设一个接头。

竖向接头位置应高出楼面一个搭接长度41d，且不小于500；在同一连接区段，钢筋接头百分率不大于25%。

2、地下室层高为3.6m和3.9m，墙体砼分3次浇筑，钢筋分3次绑扎完毕，外墙设水平止水钢板六道。

地下室底板砼浇筑前，插柱墙立筋，500高范围内的水平钢筋绑扎完毕，并在500高处设置－300×3通长止水钢板；水平钢筋绑扎到梁底，同时在梁底外墙内设置－300×3通长止水钢板。

3、中筒墙体钢筋设计较小，采用绑扎搭接连接。

4、竖向钢筋连接后，绑扎墙体水平钢筋，要求暗柱位置的墙水平钢筋与暗柱钢筋每个交点扎牢。

5、为防止墙体钢筋悬空自由长度过大，应搭设架子固定钢筋，或加临时支撑固定。

6、按照设计要求绑扎墙体拉筋，拉钩的弯后水平段长度不小于10d，应钩住外侧水平钢筋。

7、地下室外墙保护层垫块采用PW25-6-13，其余剪力墙保护层垫块采用PW15-6-13，间距600mm。

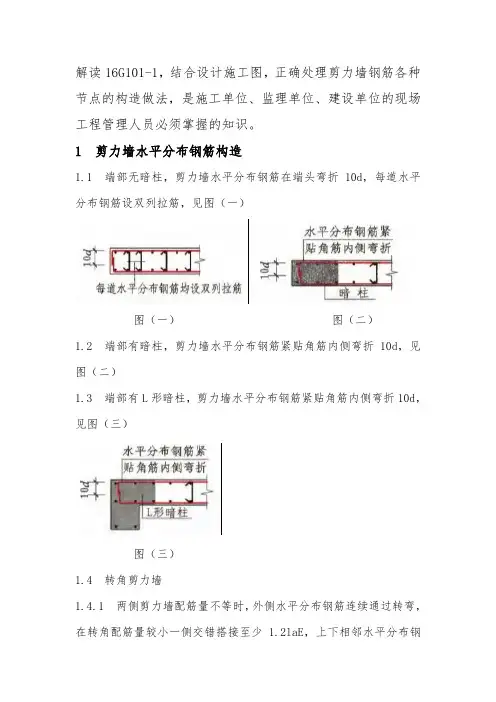

解读16G101-1，结合设计施工图，正确处理剪力墙钢筋各种节点的构造做法，是施工单位、监理单位、建设单位的现场工程管理人员必须掌握的知识。

1 剪力墙水平分布钢筋构造1.1 端部无暗柱，剪力墙水平分布钢筋在端头弯折10d，每道水平分布钢筋设双列拉筋，见图（一）图（一）图（二）1.2 端部有暗柱，剪力墙水平分布钢筋紧贴角筋内侧弯折10d，见图（二）1.3 端部有L形暗柱，剪力墙水平分布钢筋紧贴角筋内侧弯折10d，见图（三）图（三）1.4 转角剪力墙1.4.1 两侧剪力墙配筋量不等时，外侧水平分布钢筋连续通过转弯，在转角配筋量较小一侧交错搭接至少1.2laE，上下相邻水平分布钢筋错开500，且内侧水平分布钢筋在端部弯折15d，见图（四）图（四）1.4.2 两侧剪力墙配筋量相等时，水平分布钢筋在转角两侧交错搭接至少1.2laE，上下相邻水平分布钢筋错开500，连接区域在暗柱范围外，且内侧水平分布钢筋在端部弯折15d，见图（五）图（五）1.4.3 外侧水平分布钢筋在转角处弯折0.8laE 搭接，且内侧水平分布钢筋在端部弯折15d，见图（六）图（六）图（七）1.1.4 当为斜交转角墙时，外侧水平分布钢筋配通。

内侧水平筋在端部弯折15d，见图（七）1.5 端柱转角墙，外侧水平分布钢筋进入支座不小于0.6laE，并紧贴角筋弯折15d，内侧水平分布钢筋在端部弯折15d，见下图（八）、（九）、（十）图（八）图（九）图（十）位于端柱纵向钢筋内侧的墙水平分布钢筋伸入端柱的长度＞=laE时，可直锚。

其他情况，剪力墙水平分布钢筋应甚至端柱对边紧贴角筋弯折。

1.6 翼墙有四种构造节点图（十一）翼墙有暗柱图（十二）翼墙变截面图（十三）翼墙变截面图（十四）斜交翼墙1.7 端柱翼墙有三种构造节点图（十五）图（十六）图（十七）1.8 端柱端部墙有两个构造节点图（十八）图（十九）2 剪力墙竖向钢筋构造2.1 剪力墙竖向分布钢筋连接构造图（二十）图（二十一）2.1 剪力墙边缘构件纵向钢筋连接构造图（二十二）2.2 剪力墙水平拉结筋图（二十三）剪力墙层高范围最下一排拉结筋位于底部板顶以上第二排水平分布钢筋位置处，最上一排拉结筋位于顶部板底（梁底）以下第一排水平分布钢筋位置处。

剪力墙钢筋施工方法
（1）在底板混凝土上弹出钢筋位置线、模板控制线、墙身线。

（2）墙插筋方法：根据墙皮线，一般在基梁或底板上划插筋线。

如果插筋与基梁上筋和底板上层网片无法可靠绑扎，则在底板上层钢筋网片上设置墙体水平筋，在水平筋上划插筋位置线。

然后从距暗柱50mm处把竖向钢筋依次插入底板，并与墙体水平筋绑扎牢固满。

最后在距底板顶面300mm和插筋顶端各加一道水平定位梯子筋定。

插筋必须满足锚固长度LaE，相邻插筋接头错开LaE，同一截面错开50％。

（3）墙体钢筋上接时，首先检查甩茬立筋，如有较大偏移，应进行校正。

根据“七不准绑”的原则对钢筋进行预检，钢筋绑扎时如有暗柱，先绑暗柱钢筋，再绑墙体竖向钢筋和水平筋。

第一根水平筋距混凝土板面50mm。

（4）墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合规范要求。

暗柱插筋：暗柱插筋下部与底板下铁钢筋绑扎，底板面处先用二道箍筋与柱筋绑扎，再把箍筋和面层筋绑扎在一起。

暗柱钢筋绑扎完，用线坠吊垂直后，采用钢架管临时固定。

为确保门洞两边暗柱保护层，在洞口两侧暗柱内加设双F卡（门高度范围内上、中、下设置三道，作为顶模棍，保证门洞洞口模板不偏移），双F卡采用A10钢筋加工制作。

加工时控制双F卡的卡口位置准确且顶模筋两端伸出长度确保一致。

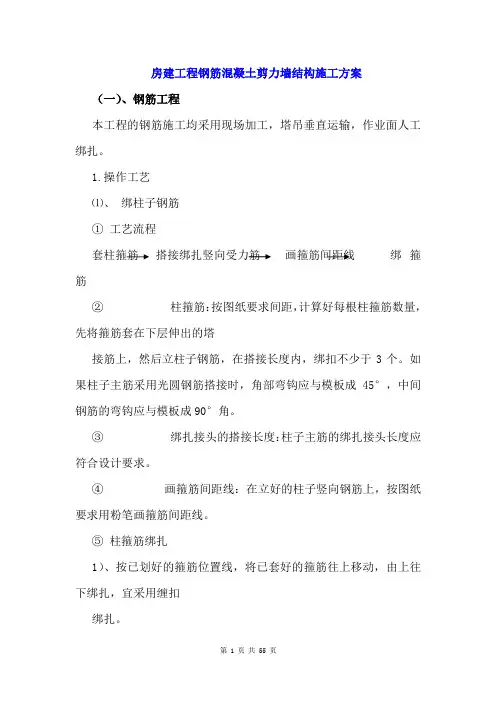

房建工程钢筋混凝土剪力墙结构施工方案（一）、钢筋工程本工程的钢筋施工均采用现场加工，塔吊垂直运输，作业面人工绑扎。

1.操作工艺⑴、绑柱子钢筋①工艺流程套柱箍筋搭接绑扎竖向受力筋画箍筋间距线绑箍筋②柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的塔接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个。

如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45°，中间钢筋的弯钩应与模板成90°角。

③绑扎接头的搭接长度：柱子主筋的绑扎接头长度应符合设计要求。

④画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线。

⑤柱箍筋绑扎1）、按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。

2）、筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。

3）、箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。

4）、有抗震要求的地区，柱箍筋端头应变成135°，平直部分长度不小于10d（d为箍筋直径）。

5）、柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。

如设计要求箍筋设拉筋时，拉筋应钩住箍筋。

6）、柱筋保护层厚度应符合规范要求，主筋外皮为25mm，垫块应绑在柱竖筋挖皮上，间距一般100mm（或用塑料卡卡在外竖筋上），以保证钢筋保护层厚度准确当柱截。

面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。

（2）、梁钢筋绑扎：①工艺流程：画主次梁钢筋间距放主梁次梁箍筋穿主俩功能底层纵筋及弯起筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎②在梁侧模板上画出箍筋间距，摆放箍筋。

③先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部总向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋。

隔一定间距将架立筋与箍筋扎牢固；调整钢筋间距使间距符合设计要求，绑架立筋，在帮主筋，主次梁同时配合进行。

剪力墙钢筋绑扎施工工艺剪力墙钢筋绑扎水平梯子筋剪力墙钢筋绑扎施工工艺：1、工艺流程：立2～4根竖筋→画水平筋间距→绑定位横筋→绑其余筋、竖筋→预留洞设置→（预留洞附加筋）2、操作要点：2.1墙钢筋的绑扎，也应在模板安装前进行。

2.2立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑横筋。

横筋在竖筋里面或外面应符合设计要求。

钢筋的弯钩应朝向混凝土内。

2.3竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求。

2.4剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，可用直径10mm的钢筋制成，其纵横间距不大于60mm，钢筋外皮绑扎垫块或用塑料卡。

2.5剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。

如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。

其预留长度应符合设计或规范的规定。

2.6剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。

2.7墙体钢筋从楼板面或暗柱边起步距离为50mm。

2.8梯子筋、F卡顶模棍长度为：墙厚-2mm,，采用切割锯切割，顶模棍两端涂防锈漆。

2.9预留洞处墙筋切割或调整应规范，按设计图纸和规范要求设置附加筋，固定预留洞盒钢筋不允许焊接主筋固定。

合模后对伸出的竖向钢筋应进行修整，宜在模板上口上200mm左右绑一道水平梯子筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。

3、质量要求：3.1钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》等的规定抽取试件作力学性能及重量偏差检验，其质量必须符合有关标准的规定。

3.2钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。

剪力墙钢筋绑扎施工工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-剪力墙钢筋绑扎施工工艺1、工艺流程墙体弹线→剔凿墙体混凝土浮浆→修理预留搭接钢筋→绑扎纵向钢筋→绑扎水平筋→绑拉筋或支撑2、操作要点1）将预留钢筋调直理顺，并将其表面混凝土浮浆等杂物清理干净。

先立2～4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。

如剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。

2）剪力墙钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。

3) 剪力墙的纵向钢筋每段钢筋长度不宜超过4m(钢筋的直≤12mm)或6m(直径＞12mm)，水平段每段长度不宜超过8m，以利绑扎。

4）剪力墙的钢筋网绑扎。

全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。

5）为控制墙体钢筋保护层厚度，宜采用比墙体竖向钢筋大一型号钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mm 左右。

6）剪力墙水平分布钢筋的搭接长度不应小于1.2la(la为钢筋锚固长度)。

同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm 若搭接采用焊接时应符合《钢筋焊接及验收规程》的规定。

7) 剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。

8) 剪力墙分布钢筋的锚固：剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断，其中d为水平分布钢筋直径。

当剪力墙端部有翼墙或转角墙使，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折后截断，其水平弯折长度不宜小于15d。

在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

搭接长度为1.2la。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱，梁或锚固在柱、梁内。

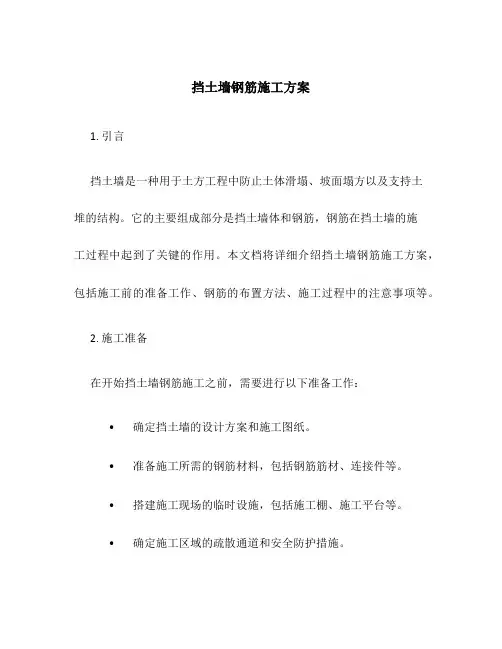

挡土墙钢筋施工方案1. 引言挡土墙是一种用于土方工程中防止土体滑塌、坡面塌方以及支持土堆的结构。

它的主要组成部分是挡土墙体和钢筋，钢筋在挡土墙的施工过程中起到了关键的作用。

本文档将详细介绍挡土墙钢筋施工方案，包括施工前的准备工作、钢筋的布置方法、施工过程中的注意事项等。

2. 施工准备在开始挡土墙钢筋施工之前，需要进行以下准备工作：•确定挡土墙的设计方案和施工图纸。

•准备施工所需的钢筋材料，包括钢筋筋材、连接件等。

•搭建施工现场的临时设施，包括施工棚、施工平台等。

•确定施工区域的疏散通道和安全防护措施。

3. 钢筋布置钢筋布置是保证挡土墙结构强度和稳定性的关键环节。

以下是常用的钢筋布置方法：•垂直钢筋：按照设计要求，在挡土墙的垂直方向上布置钢筋筋材，通常采用间距相等的方式。

垂直钢筋的目的是增强挡土墙的抗拉能力和整体稳定性。

•水平钢筋：挡土墙的水平钢筋通常布置在地基底部，用于增加挡土墙的整体刚度，并承受水平荷载。

水平钢筋的布置应按照设计要求进行，通常为等间距布置。

•锚固钢筋：在挡土墙的顶部或侧面，需要设置锚固钢筋来保证整个挡土墙的稳定性。

锚固钢筋的布置位置和数量应按照设计要求进行。

4. 施工过程4.1 钢筋预拼和安装在挡土墙施工之前，需要进行钢筋的预拼和安装：1.钢筋预拼：根据设计要求，将钢筋筋材进行加工和预拼，确保尺寸和形状符合设计要求。

2.钢筋安装：根据设计图纸和钢筋布置要求，将预拼好的钢筋安装到施工现场。

在安装过程中，要注意保持钢筋的位置和间距，采取适当的固定措施。

4.2 混凝土浇筑钢筋安装完成后，进行混凝土浇筑：1.混凝土配制：根据设计要求，进行混凝土的配制工作。

配制过程中应注意控制水灰比和保证混凝土的质量。

2.混凝土浇筑：将混凝土均匀地倒入挡土墙的内部空腔中，同时使用振动器进行震实处理，确保混凝土的紧密性和质量。

3.混凝土养护：混凝土浇筑完成后，及时进行养护工作。

包括喷水养护、遮阳等，保证混凝土的强度和稳定性。

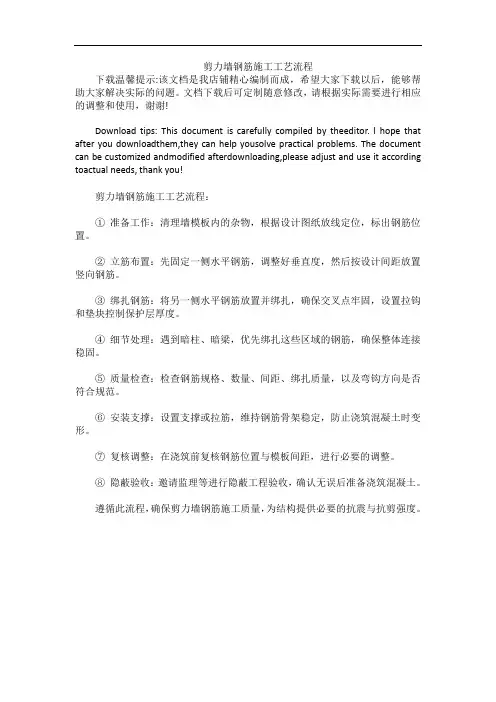

剪力墙钢筋施工工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
剪力墙钢筋施工工艺流程：
①准备工作：清理墙模板内的杂物，根据设计图纸放线定位，标出钢筋位置。

②立筋布置：先固定一侧水平钢筋，调整好垂直度，然后按设计间距放置竖向钢筋。

③绑扎钢筋：将另一侧水平钢筋放置并绑扎，确保交叉点牢固，设置拉钩和垫块控制保护层厚度。

④细节处理：遇到暗柱、暗梁，优先绑扎这些区域的钢筋，确保整体连接稳固。

⑤质量检查：检查钢筋规格、数量、间距、绑扎质量，以及弯钩方向是否符合规范。

⑥安装支撑：设置支撑或拉筋，维持钢筋骨架稳定，防止浇筑混凝土时变形。

⑦复核调整：在浇筑前复核钢筋位置与模板间距，进行必要的调整。

⑧隐蔽验收：邀请监理等进行隐蔽工程验收，确认无误后准备浇筑混凝土。

遵循此流程，确保剪力墙钢筋施工质量，为结构提供必要的抗震与抗剪强度。

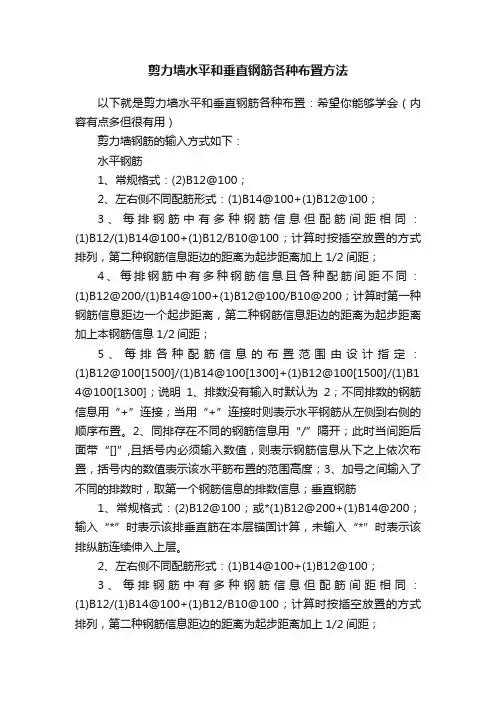

剪力墙水平和垂直钢筋各种布置方法以下就是剪力墙水平和垂直钢筋各种布置：希望你能够学会（内容有点多但很有用）剪力墙钢筋的输入方式如下：水平钢筋1、常规格式：(2)B12@100；2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B1 4@100[1300]；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。

2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息；垂直钢筋1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。

2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示垂直钢筋从左侧到右侧的顺序布置。

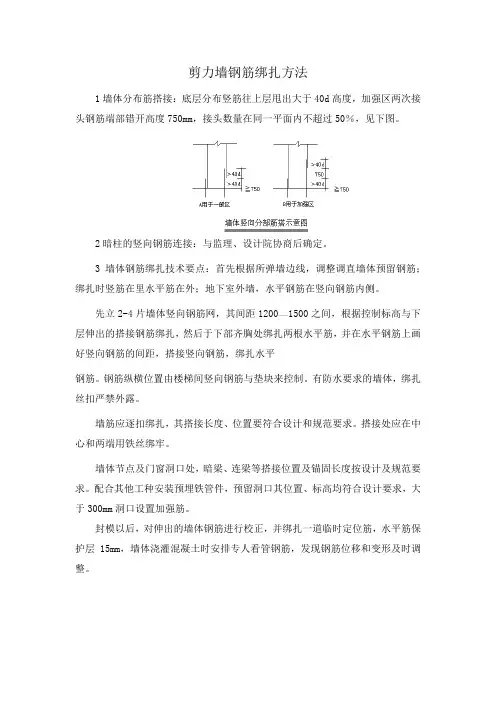

剪力墙钢筋绑扎方法
1墙体分布筋搭接：底层分布竖筋往上层甩出大于40d高度，加强区两次接头钢筋端部错开高度750mm，接头数量在同一平面内不超过50％，见下图。

2暗柱的竖向钢筋连接：与监理、设计院协商后确定。

3墙体钢筋绑扎技术要点：首先根据所弹墙边线，调整调直墙体预留钢筋；绑扎时竖筋在里水平筋在外；地下室外墙，水平钢筋在竖向钢筋内侧。

先立2-4片墙体竖向钢筋网，其间距1200
1500之间，根据控制标高与下
——
层伸出的搭接钢筋绑扎，然后于下部齐胸处绑扎两根水平筋，并在水平钢筋上画好竖向钢筋的间距，搭接竖向钢筋，绑扎水平
钢筋。

钢筋纵横位置由楼梯间竖向钢筋与垫块来控制。

有防水要求的墙体，绑扎丝扣严禁外露。

墙筋应逐扣绑扎，其搭接长度、位置要符合设计和规范要求。

搭接处应在中心和两端用铁丝绑牢。

• 墙体节点及门窗洞口处，暗梁、连梁等搭接位置及锚固长度按设计及规范要求。

配合其他工种安装预埋铁管件，预留洞口其位置、标高均符合设计要求，大于300mm洞口设置加强筋。

• 封模以后，对伸出的墙体钢筋进行校正，并绑扎一道临时定位筋，水平筋保护层15mm，墙体浇灌混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。

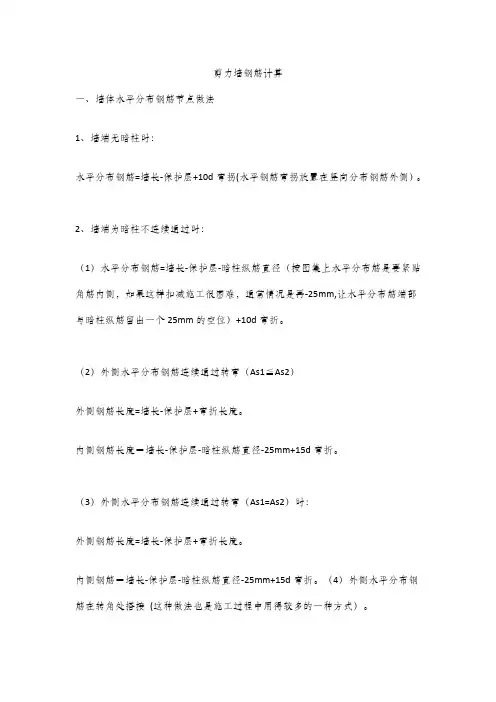

剪力墙钢筋计算一、墙体水平分布钢筋节点做法1、墙端无暗柱时：水平分布钢筋=墙长-保护层+10d弯拐(水平钢筋弯拐放置在竖向分布钢筋外侧）。

2、墙端为暗柱不连续通过时：（1）水平分布钢筋=墙长-保护层-暗柱纵筋直径（按图集上水平分布筋是要紧贴角筋内侧，如果这样扣减施工很困难，通常情况是再-25mm,让水平分布筋端部与暗柱纵筋留出一个25mm的空位）+10d弯折。

（2）外侧水平分布钢筋连续通过转弯（As1≦As2）外侧钢筋长度=墙长-保护层+弯折长度。

内侧钢筋长度＝墙长-保护层-暗柱纵筋直径-25mm+15d弯折。

（3）外侧水平分布钢筋连续通过转弯（As1=As2）时：外侧钢筋长度=墙长-保护层+弯折长度。

内侧钢筋＝墙长-保护层-暗柱纵筋直径-25mm+15d弯折。

（4）外侧水平分布钢筋在转角处搭接(这种做法也是施工过程中用得较多的一种方式）。

外侧钢筋长度＝墙长-保护层+0.8Lae（18G901-1图集中此处0.8Lae弯折是放在暗柱纵筋内侧的，如果实际施工中放在暗柱纵筋内侧那我们在翻样计算的时候还需-暗柱纵筋直径-25mm）。

内侧钢筋＝墙长-保护层-暗柱纵筋直径-25mm+15d弯折。

3、墙端为端柱转角墙时：外侧钢筋＝墙净长+≧0.65Lae+15d弯折。

内侧钢筋(直锚长度≧lae)＝墙净长＋锚固长度。

内侧钢筋(直锚长度＜lae)＝墙长-保护层-柱纵筋直径-25mm+15d弯折。

4、墙端为端柱翼墙时：外侧纵筋直锚时(直锚长度≧lae)＝墙净长＋锚固长度。

内侧纵筋直锚时(直锚长度≧lae)＝墙净长＋锚固长度。

外侧纵筋弯锚时(直锚长度＜lae)＝墙长-保护层-柱纵筋直径-25mm+15d弯折。

内侧纵筋弯锚时(直锚长度＜lae)＝墙长-保护层-柱纵筋直径-25mm+15d弯折。

5、端柱端部墙时：外侧钢筋(直锚长度≧lae)＝墙净长＋锚固长度。

内侧钢筋(直锚长度≧lae)＝墙净长＋锚固长度。

外侧钢筋(直锚长度＜lae)＝墙长-保护层-柱纵筋直径-25mm+15d弯折。

剪⼒墙转⾓处外侧⽔平钢筋做法，⼀个容易出错的地⽅！⼀图集16G101-1转⾓墙（⼀）1、⽔平钢筋连接区域放置在暗柱的⼀侧。

是墙配筋量As较⼩的⼀侧。

2、⽔平钢筋是上下相邻两层钢筋在暗柱同侧，间距⼤于500交错搭接。

⼆图集16G101-1转⾓墙（⼆）1、暗柱两侧墙配筋量As相等。

⽔平钢筋连接区域放置在暗柱的两侧。

2、⽔平钢筋是上下相邻两层钢筋，在暗柱两侧交错搭接。

三图集16G101-1转⾓墙（三）1、⽔平钢筋连接区域放置在暗柱的阳⾓部位。

2、因钢筋在该处100%⾯积搭接，《混凝⼟结构设计规范》8.4.4条规定，搭接长度修正系数为1.6。

所以⽔平钢筋搭接长度为1.6laE，在阳⾓点每侧布置0.8laE，确保受⼒均匀。

四图集16G101-1端柱转⾓墙（⼀）1、端柱和剪⼒墙是两个独⽴的构件，端柱是剪⼒墙的⽀座，剪⼒墙的钢筋锚⼊端柱。

⽽暗柱和剪⼒墙⾝都是剪⼒墙，可理解为同⼀个构件，不存在剪⼒墙钢筋锚⼊暗柱的事，墙⾝的钢筋在暗柱是收头构造。

所以两者构造做法有本质的区别。

2、墙⾝钢筋是锚⼊端柱⽀座，这⾥不是搭接。

⾸先伸⾄端柱对边，再紧靠⾓筋弯折，且⽔平段≥0.6labE。

如果⽔平段＜0.6labE，那就是设计有瑕疵了。

设计应减⼩钢筋直径或增⼤端柱截⾯尺⼨处理！如发现这个问题，应联系设计单位处理。

3、18G901-1第3-4页还列举了其他⼀些有端柱转⾓墙构造，理解⽅法同上。

五图集16G101-1地下室墙做法地下室墙转⾓处⽔平钢筋做法，见下图，与上⾯有很⼤区别，可对照理解。

END▼。

(完整word版)钢筋混凝土挡土墙施工工艺钢筋混凝土挡土墙施工工艺引言钢筋混凝土挡土墙是一种常见的土木工程结构，用于防止土壤和水的侵蚀，保护土地和建筑物的稳定性。

本文档将介绍钢筋混凝土挡土墙的施工工艺，包括准备工作、基坑开挖、基础浇筑、墙体施工和后续处理等。

准备工作1. 根据设计图纸和规范要求，确定挡土墙的尺寸、强度和稳定性要求。

2. 确保施工场地的安全性和稳定性，清除障碍物和不稳定的土壤。

3. 准备所需的施工设备和材料，包括挖掘机、混凝土搅拌机、钢筋、模板等。

基坑开挖1. 根据设计要求，在施工场地标定挡土墙的位置和尺寸。

2. 使用挖掘机进行基坑开挖，确保基坑的平整和垂直度。

3. 在基坑底部进行必要的土壤处理，如夯实和加固。

基础浇筑1. 搭建基础模板，使用螺杆支撑和定位，确保模板的水平和垂直度。

2. 根据设计要求，混凝土配比和浇筑方法进行预先准备。

3. 进行基础的混凝土浇筑，通过振捣和平整使其达到设计要求的强度和密实度。

墙体施工1. 搭建墙体模板，保证模板的稳定性和密封性。

2. 安装钢筋骨架，根据设计要求定位和固定钢筋。

3. 混凝土浇筑前进行充分的振捣和排气，确保混凝土的质量和紧密性。

4. 固定预埋件、管道和其他附件，如防水层等。

5. 根据施工进度和要求进行连续浇筑，避免混凝土的冷缝。

后续处理1. 混凝土硬化后，进行拆模和修整，清除多余的混凝土和模板残留物。

2. 进行钢筋和混凝土的质量检测，确保达到设计要求。

3. 进行挡土墙的表面处理，如防水、防腐等。

4. 定期检查和维护挡土墙的稳定性和完整性，及时修补和加固。

结论钢筋混凝土挡土墙的施工工艺需要经过准备工作、基坑开挖、基础浇筑、墙体施工和后续处理等阶段，每个阶段都需要严格按照设计要求进行操作。

正确的施工工艺和质量控制可以确保挡土墙的稳定性、强度和耐久性。

务必遵守相关法规和标准，并采取适当的安全措施，以确保施工过程的顺利进行。

混凝土重力挡土墙的钢筋布置和结构特点混凝土重力挡土墙是一种常见的土木工程结构，用于抵抗土体的压力，防止土体滑动或塌方。

在设计和建造混凝土重力挡土墙时，钢筋布置和结构特点被认为是关键要素。

本文将深入探讨混凝土重力挡土墙的钢筋布置和结构特点，以及我对这个主题的观点和理解。

1. 钢筋布置钢筋布置是混凝土重力挡土墙结构设计中非常重要的一项内容，它直接影响着挡土墙的抗倾覆稳定性和抗滑移性能。

合理的钢筋布置能够有效地提高挡土墙的整体抗力和稳定性。

通常，混凝土重力挡土墙的钢筋布置包括以下几个方面：1.1 竖向钢筋：挡土墙的竖向钢筋主要起到抵抗土体压力的作用，它们通常被布置在挡土墙的压力侧。

竖向钢筋的布置间距和直径应根据设计要求来确定，以确保足够的抗压能力。

1.2 水平钢筋：水平钢筋主要用于增加挡土墙的抗滑移性能。

它们一般被布置在挡土墙的背面，并与竖向钢筋交叉连接。

水平钢筋的布置间距和直径也应根据设计要求来确定，以保证足够的抗滑移能力。

1.3 锚杆：锚杆是混凝土重力挡土墙的另一种常用钢筋布置形式。

它们通常被用于增加挡土墙与地基的连接强度，提高整体稳定性。

锚杆一般由高强度钢筋和锚具组成，它们通过埋设在挡土墙底部达到与地基相连的效果。

2. 结构特点混凝土重力挡土墙具有以下几个结构特点，这些特点直接影响着挡土墙的稳定性和使用性能：2.1 壁体形式：混凝土重力挡土墙可以是平面形式或带有弯曲形状，根据挡土墙所需的承载能力和外形要求来确定。

平面挡土墙适用于较小的土压力和较低的挡土高度，而带有弯曲形状的挡土墙可以用于更大的土压力和更高的挡土高度。

2.2 外观处理：混凝土重力挡土墙的外观处理不仅可以满足美观需求，还可以增加挡土墙的抗风化性能。

常见的外观处理方式包括刷涂或喷涂防水材料、涂漆或喷涂保护层等。

2.3 土压力传递：混凝土重力挡土墙的设计要考虑土压力的传递问题。

合理的结构形式和钢筋布置可以有效地分散和传递土压力，减轻挡土墙的压力集中问题，并提高整体的稳定性。

1，钢筋混凝土挡土墙和剪力墙的水平钢筋和竖向钢筋做法？答：钢筋设计时，受力筋一般是放在里侧（例如箍筋在外围，受力纵筋在里侧）。

由于挡土墙主要承受外土的侧向压力，所以水平筋才是主要受力筋，因此水平筋是放在纵筋的里侧。

而剪力墙主要承受剪切力，因此纵筋才是主要受力筋，它的水平筋是放在外侧的。

2，挡土墙钢筋接头位置规定？答：挡土墙内皮水平和竖向钢筋接头位置设在支座处，挡土墙外皮水平和竖向钢筋接头设在跨中1/3范围内。

3，钢筋闪光对焊和电渣压力焊各自允许的不同直径相差级别？答：两根同牌号、不同直径的钢筋可进行闪光对焊、电渣压力焊，闪光对焊时其径差不得超过4mm，电渣压力焊时，其径差不得超过7mm。

焊接工艺参数可在大、小直径钢筋焊接工艺参数之间偏大选用,两根钢筋的轴线应在同一直线上。

对接头强度的要求,应按较小直径钢筋计算。

4，双排脚手架至少应验算那些项目？型钢悬挑梁至少应验算那些项目？答:双排脚手架：1、纵向、横向水平等受力构件的强度和连接扣件的抗滑承载力计算.2、立杆的稳定性计算。

3、连墙件的强度、稳定性和连接强度的计算.4、立杆地基承载力计算。

型钢悬挑梁：钢管架的验算，型钢底座，型钢自身得最大强度，最大挠度，钢丝绳强度，型钢末端的固定圆钢的强度。

5，体积混凝土温度控制指标有那几项？达到什么要求可以结束覆盖？达到什么要求可以停止测温？对测温频率，规范怎么规定？答:温度控制指标及测温频率：温度监控指标如下:混凝土内的温度与接近外侧的温度的温度内外温差：小于25℃；降温速度:小于1～2。

0℃／d；揭开保温层时的温差：小于15℃.监测周期与频率如下：混凝土浇筑初凝前：每0.5h 测一次；混凝土浇筑结束后12h：每2h 测一次；混凝土浇筑结束后24h：每4h 测一次；混凝土浇筑结束后72h：每8h 测一次；混凝土浇筑结束后15d：每24h 测一次；当内外温差小于15℃时，停止测温。

5，模板和支架采用的荷载组合?答：分为静荷载和动荷载静荷载：楼板自重，布料杆自重，混凝土自重，人员自重动荷载：振动棒震动荷载,混凝土的冲击荷载。

建筑主体钢筋工程剪力墙墙体钢筋绑扎施工工艺及方法要点
(1)施工工艺
调整预留搭接筋→立2～4根竖筋→画横筋分档标志→绑二根横筋→画竖筋分档标志绑横、竖筋→钢筋验收
(2)施工方法要点
先立2～4根竖筋，并画好横筋分档标志，然后于下部及齐胸处绑两根横筋固定好位置，并在横筋上分档标志，然后绑其余竖筋，最后绑其余横筋。

墙体双排钢筋应绑拉筋，拉筋直径不小于φ6，间距不大于600mm，拉筋与墙立筋钢筋钩牢。

为保证两排钢筋的相对距离，宜采用绑扎定位用的梯形支撑筋，间距1000～1100mm。

墙的水平钢筋“丁”字节点及转角节点的绑扎锚固按设计要求绑扎。

墙洞口周围应绑扎补强钢筋，其锚固长度应符合设计要求。

双向受力钢筋必须全部绑扎牢固。

双排钢筋网片之间应绑扎定位用的双十字固定支撑筋，以保证网片的相对距离，其间距不宜大于1米，其支撑两头均刷防锈漆。

钢筋搭接：水平钢筋和竖向钢筋的搭接要相互错开。

钢筋的搭接位置、接头长度均应符合设计及施工规范要求，保证同一截面钢筋接头数量不超过截面钢筋数量的50%。

连梁进入墙体两端长度范围内箍筋数量：顶层要求全长度按间距绑扎，其它层每边一道箍筋。

(3)钢筋位移控制措施
墙体钢筋工程控制位移的手段：墙体钢筋双F卡：为保证墙体几何尺寸和混凝土保护层的正确，在墙体的上、中、下布置双F卡。

墙体竖向钢筋控制：为了控制钢筋的位移，在浇注混凝土前，墙体钢筋在模板上口加水平梯子筋，在浇注顶板混凝土时，在顶板上皮处加水平梯子
筋。

墙体水平钢筋控制：墙体水平钢筋位移利用梯子筋控制。

梯子筋顶撑短棍两端应打磨，涂刷防锈漆。

梯子筋主筋采用ф14，代墙体竖向钢筋。

混凝土重力式挡土墙的钢筋设置位置和结构形式特点混凝土重力式挡土墙是一种常见的挡土结构，它主要由混凝土和钢筋组成。

其中，钢筋的设置位置和结构形式特点对于挡土墙的稳定性和承载能力有着至关重要的作用。

一、钢筋设置位置1. 挡土墙底部钢筋：挡土墙底部一般设置水平放置的钢筋，称为底梁。

底梁可以增加挡土墙的承载能力和稳定性，防止其在地震等自然灾害中倾覆或滑动。

2. 挡土墙面内钢筋：挡土墙面内通常设置垂直于地面放置的钢筋，称为挂杆。

挂杆可以增加挡土墙面内部分的抗拉强度，防止其发生裂缝或破坏。

3. 挡土墙背后钢筋：挡土墙背后通常设置水平放置的钢筋，称为拉杆。

拉杆可以增加挡土墙背后部分的承载能力和稳定性，防止其在外部荷载作用下产生变形或破坏。

二、结构形式特点1. 挡土墙底部结构：挡土墙底部一般采用T型或L型梁结构。

这种结构可以增加挡土墙的稳定性和承载能力，并且可以减小地基的沉降。

2. 挡土墙面内结构：挡土墙面内部分通常采用钢筋网片或钢筋筋片进行加固。

这种结构可以增加挡土墙面内部分的抗拉强度，防止其发生裂缝或破坏。

3. 挡土墙背后结构：挡土墙背后一般采用钢筋混凝土框架或钢筋混凝土板式结构。

这种结构可以增加挡土墙背后部分的承载能力和稳定性，并且可以减小变形和破坏的可能性。

总之，混凝土重力式挡土墙的钢筋设置位置和结构形式特点对于其稳定性、承载能力、抗拉强度等方面都有着重要的影响。

在设计和施工过程中，应根据具体情况合理设置钢筋位置和选择合适的结构形式，以确保挡土墙的安全可靠。

剪力墙竖向及水平分布钢筋的搭接长度说到剪力墙，很多人会想到高楼大厦里的那种“铁骨铮铮”的墙体，简直就是整个建筑的“脊梁”。

尤其是那些把钢筋、混凝土一块儿混合的剪力墙，那可真是个复杂的大家伙。

墙体中钢筋的搭接长度，讲起来就像是做菜时放调料，必须掌握好火候，稍微偏差就不行。

所以啊，今天咱们就来聊聊剪力墙竖向和水平分布钢筋的搭接长度，这个看似简单，但搞不好就容易“踩雷”的话题。

先说说竖向钢筋吧，咱们都知道，剪力墙竖向钢筋就是那些直直竖立在墙体里的钢筋，它们可不是摆设，而是负责承受大部分竖向荷载。

钢筋之间为了保证它们能“握得住”，就得有搭接长度。

你别看这些钢筋短短的、硬硬的，它们可不容易就能紧紧粘在一起，不是靠粘胶就能搞定的。

而搭接长度呢，就是指这两根钢筋的“接触”长度。

你可以想象一下，两根钢筋像是两个老朋友，握手的时候，必须得够力气，不然一个轻轻的晃动就可能“撒手不管”了。

在实际建筑中，这个搭接长度不仅仅看钢筋的直径，还得看墙体的混凝土强度、使用的钢筋种类等等。

你要是问，搭接得长还是短好，那就得看情况。

长了怕浪费，短了又怕不牢靠，就像是两个人握手，力气太小，随时都有可能松开。

一般来说，搭接长度要不小于钢筋直径的40倍。

比如，钢筋直径是12毫米，那么搭接长度就得是12毫米×40，等于480毫米。

嗯，就是这么个理。

再说说水平分布钢筋吧。

这些钢筋可不像竖向钢筋那样直直站着，它们是水平排列的，起到的作用是防止剪力墙出现“裂痕”，帮助墙体承受横向的力。

水平钢筋的搭接长度也和竖向钢筋差不多，得有一定的重叠部分才能确保它们的协同作用。

你看啊，钢筋和钢筋之间没有搭接好，就像是一个马拉松比赛中的接力棒掉了，后面的运动员哪有力气继续跑下去？所以在设计上，水平分布钢筋的搭接长度也是根据钢筋直径来定的，差不多得是钢筋直径的35倍左右。

哎呀，大家是不是有点头晕了？别着急，咱们换个方式讲讲。

其实啊，钢筋搭接的长度，不管竖向还是水平，最重要的就是“安全感”。

剪力墙折角处水平钢筋做法剪力墙是建筑结构中常用的一种抗震构件，其折角处的水平钢筋是保证墙体强度和稳定性的重要组成部分。

本文将从水平钢筋的选择、布置和施工方法等方面进行详细讲解。

一、水平钢筋的选择水平钢筋是剪力墙折角处的重要受力构件，其主要作用是承受墙体的水平荷载和抗震力。

因此，在选择水平钢筋时，需要考虑以下几个因素：1. 钢筋的强度等级：一般情况下，剪力墙折角处的水平钢筋采用HRB400级别的钢筋，以保证其足够的强度和韧性。

2. 钢筋的直径：水平钢筋的直径一般为12mm或16mm，具体选择应根据剪力墙的受力情况和设计要求来确定。

3. 钢筋的数量：水平钢筋的数量应根据结构设计要求进行计算，并考虑到墙体的长度和高度等因素来确定。

二、水平钢筋的布置水平钢筋的布置是保证剪力墙折角处的受力均匀分布的重要环节。

一般情况下，水平钢筋的布置应遵循以下原则：1. 布置均匀：水平钢筋应均匀分布在墙体的折角处，以保证受力的均衡。

2. 交叉布置：水平钢筋应交叉布置，形成网格状的结构，以增加墙体的抗震性能。

3. 穿越构件：水平钢筋应穿越剪力墙的竖向构件，如柱子或梁，以提高整体的受力效果。

三、水平钢筋的施工方法水平钢筋的施工需要注意以下几个方面：1. 钢筋的预埋：在浇筑剪力墙时，应提前将水平钢筋预埋在墙体的折角处，确保其固定牢固。

2. 钢筋的连接：水平钢筋的连接应采用搭接或焊接的方式，以确保其连接牢固，并能够满足受力要求。

3. 钢筋的保护层：水平钢筋应与混凝土保持一定的距离，以形成一定的保护层，防止钢筋锈蚀和腐蚀。

总结：剪力墙折角处水平钢筋的选择、布置和施工方法对于墙体的强度和稳定性至关重要。

在设计和施工过程中，应根据结构的受力要求和设计规范，合理选择水平钢筋的强度等级和直径，并采取合适的布置和施工方法，以确保剪力墙的抗震性能和结构的安全可靠。

同时，施工过程中还需严格按照相关规范和要求进行操作，确保施工质量和工程安全。

钢筋混凝土剪力墙的竖向受力筋，应配置在剪力墙截面两端的2b（b-墙厚）范围内。

如计算不需要竖向受力筋时，则在截面两端（包括门洞边）各应设置不小于2Φ12的竖向构造钢筋。

在实际工作中，钢筋工程量计算中是最难计算的构件，具体表现在：1、剪力墙包括墙身、墙梁、墙柱、洞口必须要整体考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角，斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋都不同；5、墙柱有各种箍筋组合；6、过梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。

（一）剪力墙的墙身１、剪力墙墙端为暗柱时（1）外侧钢筋连续通过，外侧钢筋长度=墙长+保护层，内侧钢筋长度=墙长-保护层+弯折（2）外侧钢筋不连续通过，外侧钢筋长度=墙长-保护层+0.65laE内侧钢筋长度=墙长-保护层+弯折水平钢筋的根数=层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时（1）外侧钢筋连续通过，外侧钢筋长度=墙长-保护层。

内侧钢筋长度=墙净长+锚固长度（弯锚、直锚）（2）外侧钢筋不连续通过，外侧钢筋长度=墙长-保护层+0.65laE。

内侧钢筋长度=墙净长+锚固长度（弯锚、直锚）。

水平钢筋根数=层高/间距+1（暗梁、连梁墙身水平筋照设）如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同墙的内侧水平筋的锚固构造。

（3）剪力墙墙身有洞口时剪力墙墙身有洞口时，墙身水平筋在洞口两边截断，分别向下弯折15d。

3、剪力墙墙身竖向钢筋(1)首层墙身纵向钢筋长度=基础插筋+首层层高+伸入上层的搭接长度(2)中间层墙身纵筋长度=本层层高+伸入上层的搭接长度。

(3)顶层墙身纵筋长度=层净高+顶层锚固长度墙身竖向钢筋根数=墙净长/间距+１（墙身竖向钢筋从暗柱、端柱过50mm开始布置）(4)剪力墙墙身有洞口时，墙身竖向钢筋在洞口上下两边截断，分别横向弯折15d ４、墙身拉筋（1）墙身拉筋长度=墙厚-保护层+弯钩（弯钩长度=11.9+2×D）（2）根数=墙净面积/拉筋的布置面积墙净面积是指扣除暗（端）柱，暗（过）梁，即墙面积-门洞总面积-暗梁面积；拉筋的面筋面积是指横向间距，例：（8000*3740）/（500*500）（二）剪力墙墙柱1、纵筋（1）首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度（2）中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度（3）顶层墙柱纵筋长度=层净高+顶层锚固长度如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
