分离乙醇水精馏塔设计(含经典工艺设计流程图和塔设备图)

塔板式精馏塔设计(图文表)（一）设计方案的确定本设计任务为乙醇-水混合物。

设计条件为塔顶常压操作，对于二元混合物的分离，应采用连续精馏流程。

酒精精馏与化工精馏过程不同点就在于它不仅是一个将酒精浓缩的过程，而且还担负着把粗酒精中50多种挥发性杂质除去的任务，所以浓缩酒精和除去杂质的过程在酒精工业中称为精馏。

物料中的杂质基本上是在发酵过程中生成的，只是很少数的杂质是在蒸煮和蒸馏过程中生成的。

本次设计的精馏塔用板式塔，内部装有塔板、降液管、各种物料的进出口及附属结构（如全凝器等）。

此外，在塔板上有时还焊有保温材料的支撑圈，为了方便检修，在塔顶还装有可转动的吊柱。

塔板是板式塔的主要构件，本设计所用的塔板为筛板塔板。

筛板塔的突出优点是结构简单造价低，合理的设计和适当的操作能使筛板塔满足要求的操作弹性，而且效率高，并且采用筛板可解决堵塞问题，还能适当控制漏液。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。

该物系属不易分离物系，最小回流比较小，采用其1.5倍。

设计中采用图解法求理论塔板数，在溢流装置选择方面选择单溢流弓形降液管。

塔釜采用间接蒸汽加热，塔顶产品经冷却后送至储罐。

（二）精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率乙醇的摩尔质量 M 乙醇=46kg/kmol纯水的摩尔质量 M 水 =18kg/kmolx F =18/65.046/35.046/35.0+=0.174x D =18/1.046/9.046/9.0+=0.779x W =46/995.018/005.018/005.0+=0.0022.原料液及塔顶、塔底产品的平均摩尔质量M F =0.174×46＋18×(1-0.174)= 22.872 kg/kmol M D =0.779×46＋18×(1-0.779)= 39.812 kg/kmol M W =0.002×46＋18×(1-0.002)= 18.056 kg/kmol3.物料衡算 D=30024812.3948000000⨯⨯=167.454 kmol/hF=D+WF ·x F =D ·x D +W ·x W解得 F=756.464 kmol/h W=589.01 kmol/h｛（三）塔板数的确定1.回流比的选择由任务书提供的乙醇-水物系的气液平衡数据绘出x-y 图；由于设计中选用泡点式进料，q=1，故在图中对角线上自点a（x D,x D）作垂线，与Y轴截距oa=x D/(R min+1)=0.415 即最小回流比R min=x D/oa-1=0.877取比例系数为1.5，故操作回流比R为R=1.5×0.877=1.3162.精馏塔的气液相负荷的计算L=RD=1.316×167.454=220.369 kmol/hV=L+D=(R+1)D=2.316×167.454=387.823 kmol/h L ’=L+qF=220.369+756.464=976.833 kmol/h V ’=V+(q-1)F=V=387.823 kmol/h3.操作线方程精馏段操作线方程为 y=1+R R x+11+R x D =1316.1316.1+x+11.3161+×0.779即：y=0.568x+0.336提馏段操作线方程为y=F q D R qF RD )1()1(--++x-F q D R DF )1()1(--+-x W=1.316*167.454+1*756.464(1.316+1)*167.454x-756.464167.454(1.3161)*167.454-+×0.002 即：y=2.519x-0.0034.采用图解法求理论塔板数塔顶操作压力P D=101.3 KPa单板压降△P=0.7 kPa进料板压力P F=0.7×18+101.3=113.9 kPa塔底操作压力P W=101.3+0.7×26=119.5 kPa精馏段平均压力P m=(101.3+113.9)/2=107.6 kPa 压力P m=(113.9+119.5)/2=116.7 kPa2.操作温度计算计算全塔效率时已知塔顶温度t D=78.43 o C进料板温度 t F=83.75 o C塔底温度t W=99.53 o C精馏段平均温度t m=(t D+t F)/2=(78.43+83.75)/2=81.09 o C提馏段平均温度t m=(t W+t F)/2=(99.53+83.75)/2=91.64 o C3.平均摩尔质量计算塔顶平均摩尔质量计算由x D=y1=0.779 查上图可得x1=0.741M VDm=0.779×46+(1-0.779)×18=39.812 g/molM LDm=0.741×46+(1-0.741)×18=38.748 g/mol进料板平均摩尔质量计算 t f=83.74 o C由y F=0.518 查上图可得x F=0.183M VFm =0.518×46+(1-0.518)×18=32.504 g/mol M LFm =0.183×46+(1-0.183)×18=23.124 g/mol 精馏平均摩尔质量M Vm =( M VDm + M VFm )/2=36.158 g/molM Lm =( M LDm + M LFm )/2=30.936 g/mol4.平均密度计算气相平均密度计算由理想气体状态方程计算，即ρVm =RT PMv =)15.27309.81(314.8158.366.107+⨯⨯=1.321 kg/m 3 液相平均密度计算液相平均密度依1/ρLm =∑αi /ρi 计算 塔顶液相平均密度计算t D =78.43 o C 时 ρ乙醇=740 kg/m 3 ρ水=972.742 kg/m 3ρLDm =)742.972/1.0740/9.0(1+=758.14 kg/m 3进料板液相平均密度计算t F =83.75 o C 时 ρ乙醇=735 kg/m 3 ρ水=969.363 kg/m 3ρLFm =)363.969/636.0735/364.0(1+=868.554 kg/m 3塔底液相平均密度计算t W =99.53 o C 时 ρ乙醇=720 kg/m 3 ρ水=958.724 kg/m 3ρLWm =)724.958/995.0720/005.0(1 =957.137 kg/m 3精馏段液相平均密度计算ρLm =(ρLFm +ρLDm )/2=(758.14+868.554)/2=813.347 kg/m 3提馏段液相平均密度计算ρLm =(ρLFm +ρLWm ）/2=(957.137+868.554)/2=912.846 kg/m 35.液体平均表面张力计算液体平均表面张力依σLm =∑x i σi 计算塔顶液相平均表面张力计算t D =78.43时 σ乙醇=62.866 mN/m σ水=17.8 mN/m σLDm =0.779×17.8+0.221×62.886=84.446 mN/m 进料板液相平均表面张力计算t F =83.75时 σ乙醇=61.889 mN/m σ水=17.3 mN/m σLFm =0.183×17.3+0.817×61.889=53.729 mN/m 塔底液相平均表面张力计算t W =99.53时 σ乙醇=58.947 mN/m σ水=15.9 mN/m σLWm =0.005×15.9+0.995×58.947=58.732 mN/m 精馏段液相平均表面张力计算σLm =(84.446+53.729)/2=69.088 mN/m 提馏段液相平均表面张力计算σLm =(58.732+53.729)/2=56.231 mN/m6.液体平均粘度计算液体平均粘度依lgμLm=∑x i lgμi计算塔顶液相平均粘度计算t D=78.43o C时μ乙醇=0.364mPa·s μ水=0.455 mPa·slgμLDm=0.779lg(0.455)+0.221lg(0.364)=-0.363μLDm =0.436 mPa·s进料液相平均粘度计算t F=83.75 o C时μ乙醇=0.341mPa·s μ水=0.415 mPa·slgμLFm=0.183lg(0.415)+0.817lg(0.341)=-0.452μLFm=0.353 mPa·s塔底液相平均粘度计算t W=99.53 o C时μ乙醇=0.285mPa·s μ水=0.335 mPa·slgμLWm=0.002lg(0.335)+0.998lg(0.285)=-0.544μLWm=0.285 mPa·s精馏段液相平均粘度计算μLm=(0.436+0.353)/2=0.395 mPa·s提馏段液相平均粘度计算μLm=(0.285+0.353)/2=0.319 mPa·s（五）精馏塔的塔体工艺尺寸计算1.塔径的计算精馏段的气液相体积流率为V S =ρ3600VM =2.949 m 3/s L S =ρ3600LM =0.0023 m 3/s 查史密斯关联图，横坐标为Vh Lh (vlρρ)21=949.20023.0(321.1347.813) 1/2=0.0196取板间距H T =0.45m ，板上液层高度h L =0.06m ， 则H T -h L =0.39m 查图可得C 20=0.08 由C=C 20(20L σ)0.2=0.08(69.088/20)0.2=0.103u max =C (ρL -ρV )/ ρV =2.554 m/s取安全系数为0.7，则空塔气速为 u=0.7u max =1.788 m/sD=4V s /πu=788.1/14.3/949.2*4=1.39 m 按标准塔径元整后 D=1.4 m 塔截面积A T =(π/4)×1.42=1.539 ㎡ 实际空塔气速为 u=2.717/1.539=1.765 m/s 2.精馏塔有效高度的计算精馏段有效高度为Z 精=（N 精-1）H T =7.65 m 提馏段有效高度为Z 提=（N 提-1）H T =3.15 m在进料板上方开一人孔，其高度为 1m 故精馏塔的有效高度为 Z=Z 精+Z 提+1=7.65+3.15+1=11.8 m（六）塔板主要工艺尺寸的计算1.溢流装置计算因塔径D=1.4 m ，可选用单溢流弓形降液管 堰长l W =0.7×1.4=0.98 m 2.溢流强度i 的校核i=L h /l W =0.0023×3600/0.98=8.449≤100~130m 3/h ·m 故堰长符合标准 3.溢流堰高度h W平直堰堰上液层高度h ow =100084.2E （L h /l W ）2/3由于L h 不大，通过液流收缩系数计算图可知E 近似可取E=1h ow =100084.2×1×（L h /l W ）2/3=0.0119 mh W =h L -h ow =0.06-0.0119=0.0481 m 4.降液管尺寸计算查弓形降液管参数图，横坐标l W /D=0.7 可查得A f /A T =0.093 W d /D=0.151 故 A f =0.093A T =0.143 ㎡ W d =0.151W d =0.211 ㎡留管时间θ=3600A T H T /L H =27.64 s ＞5 s 符合设计要求5.降液管底隙高度h oh O =L h /3600l W u 0’=0.0023/0.98×0.08=0.03 m h W -h O =0.0481-0.03=0.0181 m ＞0.006 m 6.塔板布置塔板的分块 D=1400 mm ＞800 mm ，故塔板采用分块式。

1引言在工业生产中，塔设备的应用十分广泛。

在化工厂中，塔设备的性能对于整个装置的产量、生产能力、消耗定额以及三废处理的投资占整个工艺设备投入的费用比例较大，塔设备所消耗的钢材质量在各类工艺设备中也较多。

因此，塔设备的设计和研究，受到了化工、炼油、制药、橡胶等行业的重视，是工艺生产中必不可少的设备。

塔设备经过长期的发展和演变，形成了十分繁杂的结构，以满足不同液体的需要。

为了便于研究和比较，人们按不同的方法对塔设备做出了各种分类。

如有按操作压力不同分为加压塔、减压塔和常压塔；按单元操作不同分为精馏塔、吸收塔、解吸塔、萃取塔、反应塔、再生塔和干燥塔；按传质两相接触面形成的方式不同分为固定相接面的、流动过程相界面的、喷射式的。

但是长期以来，最常见的分类方法是根据塔内气、液接触构件的结构形式，分为板式塔、填料塔两大类（见图1-1）。

(a)板式塔 (b)填料塔图1-1塔设备的类型目前，我国常用的板式塔仍为泡罩塔、浮阀塔、筛板塔和舌形塔等几种，填料种类除了拉西环和鲍尔环外，阶梯环以及金属丝网填料等也常被采用。

板式塔中浮阀塔兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍，对其性能研究也较充分。

浮阀塔的优点是：生产能力大、操作弹性大、塔板效率高、气体压强降及液面落差较小、它的造价低等。

但是浮阀塔不宜处理易结焦或黏度大的系统。

由于本次设计的物料为乙醇-水系统所以选用浮阀塔板（图1-2）。

(a) V-4型 (b)F-1型(c) 方形浮阀 (d)十字架型图1-2几种浮阀形式2设计方案及工艺流程说明2.1 设计方案塔设备是能够实现蒸馏和吸收两种分离操作的气液传质设备，广泛的应用于化工工业中。

工业上广泛应用的分离设备主要有两大类：板式塔和填料塔。

精馏可分为间歇精馏和连续精馏。

根据精馏原理可知，完成精馏操作还必须在塔底安装再沸器，在塔顶安装冷却器，有时还要配有原料液的预热器、回流液泵等附属设备才可以实现完整的操作。

课程设计课程名称：化工原理题目名称：分离乙醇—水板式精馏塔设计学生学院：轻工化工学院专业班级：学生学号：学生姓名：指导教师：2010 年 6月20 日2.工艺流程图 (8)3.设计方案 (8)3.1设计方案的确定 (8)3.1.1塔型的选择 (8)3.1.2操作压力 (8)3.1.3进料方式 (9)3.1.4加热方式 (9)3.1.5热能的利用 (9)3.1.6回流方式 (10)3.2实验方案的说明 (10)4、板式塔的工艺计算 (11)4.1物料衡算 (11)4.2最小回流比RMIN和操作回流比R的确定 (12)4.3操作线的确定 (14)4.3.1精馏段操作曲线方程 (14)4.3.2提馏段操作曲线方程 (14)4.4确定理论板层数NT (15)4.5确定全塔效率ET 和实际塔板层数NP (15)4.5.1相对挥发度 (15)4.5.2物系黏度 (16)4.5.3全塔效率和实际塔板数 (16)4.6操作压强的计算 (17)4.7平均分子量的计算 (18)4.8平均密度的计算 (18)4.9表面张力的计算 (20)4.10平均流量的计算 (21)5、塔体和塔板的工艺尺寸计算 (22)5.1塔径 (22)5.2溢流装置 (25)5.3塔板布置及筛板塔的主要结构参数 (30)5.4塔板流体力学验算 (32)5.4.2降液管泡沫层高度 (34)5.4.3液体在降液管内的停留时间 (35)5.4.4雾沫夹带量校核 (35)5.4.5漏液点 (37)5.5操作负荷性能图 (38)5.6设计结果 (43)6、辅助设备的计算与选型 (45)6.1料液储罐的选型 (45)6.2换热器的选型 (46)6.2.1预热器 (47)6.2.2再沸器 (48)6.2.3全凝器热负荷及冷却水消耗量 (49)6.2.4产品冷却器 (50)6.3各接管尺寸的确定 (51)6.3.1进料管 (51)6.3.2釜残液出料管 (51)6.3.3回流液管 (51)6.3.4塔顶上升蒸汽管 (52)6.3.5水蒸汽进口管 (52)6.4塔高 (53)6.5法兰 (54)6.6人孔 (56)6.7视镜 (56)6.8塔顶吊柱 (56)6.9泵的计算及选型 (57)7、经济横算 (58)7.1成产成本 (58)7.2水蒸汽费用CS (58)7.3冷却水费用CW (58)7.4设备投资费CD (59)7.5总费用 (59)7.6利润 (59)8心得体会 (60)符号说明：英文字母Aa---- 塔板的开孔区面积，m2Af---- 降液管的截面积, m2Ao---- 筛孔区面积, m2A T----塔的截面积m2△P P----气体通过每层筛板的压降C----负荷因子无因次t----筛孔的中心距C20----表面张力为20mN/m的负荷因子do----筛孔直径u’o----液体通过降液管底隙的速度D----塔径m Wc----边缘无效区宽度e v----液沫夹带量kg液/kg气Wd----弓形降液管的宽度E T----总板效率Ws----破沫区宽度R----回流比Rmin----最小回流比M----平均摩尔质量kg/kmolt m----平均温度℃g----重力加速度9.81m/s2Z----板式塔的有效高度Fo----筛孔气相动能因子kg1/2/(s.m1/2)hl----进口堰与降液管间的水平距离m θ----液体在降液管内停留时间h c----与干板压降相当的液柱高度mυ----粘度hd----与液体流过降液管的压降相当的液注高度m ρ----密度hf----塔板上鼓层高度m σ----表面张力h L----板上清液层高度mΨ----液体密度校正系数h1----与板上液层阻力相当的液注高度m 下标ho----降液管的义底隙高度m max----最大的h ow----堰上液层高度m min----最小的h W----出口堰高度m L----液相的h’W----进口堰高度m V----气相的hσ----与克服表面张力的压降相当的液注高度mH----板式塔高度mH B----塔底空间高度mHd----降液管内清液层高度mH D----塔顶空间高度mH F----进料板处塔板间距mH P----人孔处塔板间距mH T----塔板间距mH1----封头高度mH2----裙座高度mK----稳定系数l W----堰长mLh----液体体积流量m3/hLs----液体体积流量m3/sn----筛孔数目P----操作压力KPa△P---压力降KPa△Pp---气体通过每层筛的压降KPaT----理论板层数u----空塔气速m/su0,min----漏夜点气速m/su o’ ----液体通过降液管底隙的速度m/s V h----气体体积流量m3/hV s----气体体积流量m3/sW c----边缘无效区宽度mW d----弓形降液管宽度mW s ----破沫区宽度mZ ---- 板式塔的有效高度m希腊字母δ----筛板的厚度mθ----液体在降液管内停留的时间sυ----粘度mPa.sρ----密度kg/m3σ----表面张力N/mφ----开孔率无因次α----质量分率无因次下标Max---- 最大的Min ---- 最小的L---- 液相的V---- 气相的1.设计任务1.1题目：分离乙醇—水板式塔精馏塔设计1.2生产原始数据：1）原料：乙醇—水混合物，含乙醇35%（质量分数），温度35℃；2）产品：馏出液含乙醇93%（质量分数），温度38℃，残液中含酒精浓度≤0.5%；3）生产能力：原料液处理量55000t／年，每年实际生产天数330t，一年中有一个月检修；4）热源条件：加热蒸汽为饱和蒸汽，其表压为2.5Kgf/cm2；5）当地冷却水水温25℃；6）操作压力：常压101.325kp a；1.3设计任务及要求1）设计方案的选定，包括塔型的选择及操作条件确定等；2）确定该精馏的流程，绘出带控制点的生产工艺流程图，标明所需的设备、管线及其有关观测或控制所必需的仪表和装置；3）精馏塔的有关工艺计算计算产品量、釜残液量及其组成；最小回流比及操作回流比的确定；计算所需理论塔板层数及实际板层数；确定进料板位置。

分离乙醇水精馏塔设计含工艺流程图和塔设备图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝原料乙醇组成塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

题目：日产100吨乙醇---水精馏塔工艺设计设计任务1.进料液含30%乙醇（质量），其余为水。

2.产品的乙醇含量不得低于90%（质量）。

3.残液中乙醇含量不得高于0.5%（质量）。

4.进料方式：饱和液体进料。

5.采取直接蒸汽加热6.全凝器：列管式换热器，冷却介质循环水，冷却水入口t=20℃，出口t=40℃。

操作条件（1）、精馏塔顶压强2 KPa(表压)。

（2）、单板压降≤0.5 KPa。

（3）、全塔效率：Et≥50%设计内容1 .选定连续精馏流程；2 .塔的工艺计算；3. 塔和塔板主要工艺尺寸的设计：（1）、塔高、塔径及塔板结构的主要参数；（2）、塔板的流体力学验算（仅验算压降）；4 辅助设备选型与计算；5包括全凝器的型号的选用及性能参数6设计结果一览表；7工艺流程图及全凝器主体设备图。

目录一．概述 (1)二．精馏塔设计方案简介 (1)2.1操作压力的选择分析 (2)2.2进料热状况的选择分析 (2)2.3 加热方式的选择分析 (2)2.4 回流比的选择分析 (2)2.5 产品纯度或回收率 (2)2.6 方案的确定 (2)2.7 总述 (2)三．塔的工艺尺寸的计算 (3)3.1 精馏塔的物料衡算 (3)3.1.1 原料液及塔顶、塔底产品的摩尔分率 (3)3.1.2. 原料液及塔顶、塔底产品的平均摩尔质量 (3)3.1.3 物料衡算 (3)3.2 塔板数的确定 (4)N的求取 (4)3.2.1 理论板层数T3.2.2 实际板数的求取 (6)3.3 精馏塔的物性计算 (6)3.3.1精馏段物性计算 (6)3.3.1.1.操作压力计算 (6)3.3.1.2.操作温度计算 (6)3.3.1.3.平均摩尔质量计算 (7)3.3.1.4.平均密度计算 (7)3.3.1.5.液体平均表面张力计算 (7)3.3.2提馏段物性计算 (8)3.3.2.1 操作压力计算 (8)3.3.2.2 操作温度计算 (8)3.3.2.3 平均摩尔量计算 (8)3.3.2.4平均密度计算 (9)四精馏塔的塔体工艺尺寸计算 (9)4.1 塔径的计算 (9)4.2 塔高的计算 (10)五塔板主要工艺尺寸的计算 (10)5.1 溢流装置计算 (11)5.2 塔板布置 (12)六.流体力学验算 (13)6.1 塔板压降 (13)七.全凝器的设计 (14)7.1确定物性数据 (14)7.2换热器的初步选型 (14)7.3估算传热面积 (15)7.3.1热流量 (15)7.3.2.平均传热温差 (15)7.3.3.冷却水用量 (15)7.3.4.传热面积 (15)7.4工艺结构尺寸 (16)7.4.1．管径和管内流速 (16)7.4.2．管程数和传热管数 (16)7.4.3.平均传热温差 (16)7.4.4.传热管排列和分程方法 (16)7.4.5．壳体内径 (16)7.4.6．折流板 (17)7.4.7．接管 (17)7.5换热器核算 (17)7.5.1热流量核算 (17)7.5.1.1壳程表面传热系数 (17)7.5.1.2管内表面传热系数 (18)7.5.1.3污垢热阻和管壁热阻 (18)7.5.1.4 传热系数K (19)e7.5.1.4传热面积裕度 (19)7.5.2换热器内流体的流动阻力 (19)7.5.2.1管程流体阻力 (19)7.5.2.2壳程阻力 (20)八.换热器的结果汇总 (21)九.总结 (22)十.参考文献 (23)十一.符号说明 (24)一．概述乙醇~水是工业上最常见的溶剂，也是非常重要的化工原料之一，是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。

分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝0.1740原料乙醇组成 xD0.7788塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

乙醇-水溶液连续精馏塔设计目录1.设计任务书 (3)2.英文摘要前言 (4)3.前言 (4)4.精馏塔优化设计 (5)5.精馏塔优化设计计算 (5)6.设计计算结果总表 (22)7.参考文献 (23)8.课程设计心得 (23)精馏塔设计任务书一、设计题目乙醇—水溶液连续精馏塔设计二、设计条件1．处理量： 15000 （吨/年）2．料液浓度： 35 （wt%）3．产品浓度： 93 （wt%）4．易挥发组分回收率： 99%5．每年实际生产时间：7200小时/年6. 操作条件：①间接蒸汽加热；②塔顶压强：1.03 atm（绝对压强）③进料热状况：泡点进料；三、设计任务a) 流程的确定与说明；b) 塔板和塔径计算；c) 塔盘结构设计i. 浮阀塔盘工艺尺寸及布置简图；ii. 流体力学验算；iii. 塔板负荷性能图。

d) 其它i. 加热蒸汽消耗量；ii. 冷凝器的传热面积及冷却水的消耗量e) 有关附属设备的设计和选型，绘制精馏塔系统工艺流程图和精馏塔装配图，编写设计说明书。

乙醇——水溶液连续精馏塔优化设计前言乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。

在很多方面，要求乙醇有不同的纯度，有时要求纯度很高，甚至是无水乙醇，这是很有困难的，因为乙醇极具挥发性，也极具溶解性，所以，想要得到高纯度的乙醇很困难。

要想把低纯度的乙醇水溶液提升到高纯度，要用连续精馏的方法，因为乙醇和水的挥发度相差不大。

精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。

化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。

为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。

可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。

浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。

食品工程原理课程设计乙醇水精馏塔SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#食品工程原理课程设计题目乙醇-水精馏塔的设计课程名称食品工程原理课程设计学号学生姓名所在专业食品科学与工程所在班级指导老师目录任务书乙醇—水精馏搭的设计（一）设计任务1、生产能力：日产（24h）40吨93%乙醇产品。

2、产品要求：塔釜排出的残液中要求乙醇的浓度不大于％(质量分率)。

3、设备型式：筛板塔（二）操作条件1、精馏塔顶压强：P＝1 atm（绝压）2、进料热状况：原料来至上游的粗馏塔，为95－96℃的饱和蒸气R3、回流比：操作回流比R=—min4、加热蒸汽：接蒸汽加热5、单板压降：不大于（三）设计内容1、方案确定流程说明2、塔的工艺计算3、塔和塔板主要工艺尺寸的设计4、辅助设备选型(四)设计成果1、设计说明书一份2、设计图纸，包括流程图，负荷性能图，塔盘布置图，浮阀塔工艺条件图。

一、方案确定流程说明1、生产时日设计要求塔日产40吨93%乙醇，工厂实行三班制，每班工作8小时，每天24小时连续正常工作。

2、选择塔型精馏塔属气—液传质设备。

气—液传质设备主要分为板式塔和填料塔两大类。

该塔设计生产时日要求较大，由板式塔与填料塔比较知：板式塔直径放大时，塔板效率较稳定,且持液量较大，液气比适应范围大，因此本次精馏塔设备选择板式塔。

筛板塔是降液管塔板中结构最简单的，它与泡罩塔相比较具有下列优点：生产能力大10-15%，板效率提高15%左右，而压降可降低30%左右，另外筛板塔结构简单，消耗金属少，塔板的造价可减少40%左右，安装容易，也便于清洗检修。

因此，本设计采用筛板塔比较合适。

3、精馏方式由设计要求知，本精馏塔为连续精馏方式。

4、操作压力常压操作可减少因加压或减压操作所增加的增、减压设备费用和操作费用，提高经济效益, 在条件允许下常采用常压操作，因此本精馏设计选择在常压下操作。

5、加热方式在本物系中，水为难挥发液体，选用直接蒸汽加热，可节省再沸器。

目录（一）设计方案简介.................................................................................................................. - 1 - （二）工艺计算及主体设备设计计算...................................................................................... - 1 - 1．精馏流程的确定............................................................................................................ - 1 - 2．塔的物料恒算................................................................................................................ - 1 -2.1料液及塔顶、塔底产品的摩尔分数....................................................................... - 1 -2.2 料液及塔顶、塔底产品的平均摩尔质量.............................................................. - 2 -2.3 物料恒算.................................................................................................................. - 2 -3．塔板数的确定................................................................................................................ - 2 -3.1理论塔板数的求取................................................................................................... - 2 -3.1.1绘制相平衡图................................................................................................... - 2 -3.1.2 求最小回流比、操作回流比.......................................................................... - 3 -3.1.3 求理论塔板数.................................................................................................. - 3 -3.2全塔效率................................................................................................................... - 5 -3.3实际塔板数............................................................................................................... - 5 -4．塔的工艺条件及物性数据计算[2]................................................................................. - 5 -4.1操作压力................................................................................................................... - 5 -4.2温度[1] ....................................................................................................................... - 5 -4.3平均摩尔质量........................................................................................................... - 6 -4.4平均密度................................................................................................................... - 6 -4.5液体表面张力........................................................................................................... - 7 -4.6液体黏度................................................................................................................... - 7 -5．精馏段气液负荷计算[2]................................................................................................. - 7 - 6．塔和塔板主要工艺尺寸计算[3]，[4] ............................................................................... - 8 -6.1塔径........................................................................................................................... - 8 -6.2溢流装置................................................................................................................... - 8 -6.3塔板布置................................................................................................................... - 9 -6.4筛孔数与开孔率..................................................................................................... - 10 -6.5塔的有效高度(精馏段)......................................................................................... - 10 -6.6塔高计算................................................................................................................. - 10 -7.筛板的流体力学验算[5]................................................................................................. - 10 -7.1塔板压降................................................................................................................. - 10 -7.2液面落差................................................................................................................. - 11 -7.3.液沫夹带................................................................................................................ - 11 -7.4漏液......................................................................................................................... - 11 -7.5液泛......................................................................................................................... - 11 -8.塔板负荷性能图[6]......................................................................................................... - 12 -8.1漏液线..................................................................................................................... - 12 -8.2液沫夹带线............................................................................................................. - 12 -8.3液相负荷下限线..................................................................................................... - 13 -8.4液相负荷上限线..................................................................................................... - 13 -8.5液泛线..................................................................................................................... - 14 -9.附图................................................................................................................................ - 16 -10.本设计的评价或有关问题的分析讨论...................................................................... - 18 - 附：参考文献符号说明.......................................................................................................... - 18 -（一）设计方案简介塔设备是炼油、化工、石油化工、生物化工和制药等生产中广泛应用的气液传质设备。

分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4 （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇水体系的数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4 （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成＝＝0.1740原料乙醇组成 0.7788塔顶易挥发组分回收率90％平均摩尔质量 =由于生产能力50000吨／年，.则，F所以，，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

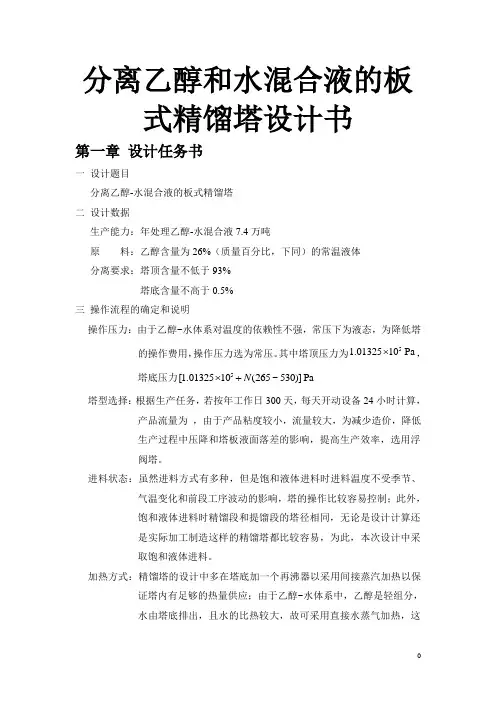

分离乙醇和水混合液的板式精馏塔设计书第一章 设计任务书一 设计题目分离乙醇-水混合液的板式精馏塔 二 设计数据生产能力：年处理乙醇-水混合液7.4万吨原 料：乙醇含量为26%（质量百分比，下同）的常温液体 分离要求：塔顶含量不低于93% 塔底含量不高于0.5% 三 操作流程的确定和说明操作压力：由于乙醇~水体系对温度的依赖性不强，常压下为液态，为降低塔的操作费用，操作压力选为常压。

其中塔顶压力为51.0132510Pa ⨯，塔底压力5[1.0132510(265~530)]Pa N ⨯+塔型选择：根据生产任务，若按年工作日300天，每天开动设备24小时计算，产品流量为 ，由于产品粘度较小，流量较大，为减少造价，降低生产过程中压降和塔板液面落差的影响，提高生产效率，选用浮阀塔。

进料状态：虽然进料方式有多种，但是饱和液体进料时进料温度不受季节、气温变化和前段工序波动的影响，塔的操作比较容易控制；此外，饱和液体进料时精馏段和提馏段的塔径相同，无论是设计计算还是实际加工制造这样的精馏塔都比较容易，为此，本次设计中采取饱和液体进料。

加热方式：精馏塔的设计中多在塔底加一个再沸器以采用间接蒸汽加热以保证塔内有足够的热量供应；由于乙醇~水体系中，乙醇是轻组分，水由塔底排出，且水的比热较大，故可采用直接水蒸气加热，这时只需在塔底安装一个再沸器，并且可以利用压力较低的蒸汽进行加热，无论是设备费用还是操作费用都可以降低。

第二章 塔板的工艺设计第一节 精馏塔全塔物料衡算F ：原料液流量（kmol/s ） x F ：原料组成（摩尔分数，下同） D ：塔顶产品流量（kmol/s ） x D ：塔顶组成 W ：塔底产品流量（kmol/s ） x W ：塔底组成 原料乙醇组成：F 26/4612.08%26/4674/18x ==+塔顶组成：D 93/4683.87%93/467/18x ==+塔底组成：W 0.5/460.196%0.5/4699.5/18x ==+进料量：437.41010(0.26/460.74/18)7.40.1129 kmol/s 300243600F ⨯⨯⨯+==⨯⨯万吨/年=物料衡算式为：F D W F D WFx Dx Wx =+⎧⎨=+⎩联立方程组解得：0.0160 kmol/s0.0968 kmol/sD W =⎧⎨=⎩第二节 计算温度、密度、表面张力 、粘度、相对挥发度气液相及体积流量表一.常压下乙醇-水气液平衡组成(摩尔)与温度关系F D W1.温度利用表中数据由拉格朗日插值可求得t 、t 、t()()()()F F F D D D 185.485.485185.4 C12.0813.190.120812.0878.278.278.3278.3 C 85.9781.8382.8585.9799.399.398.75399.3 C 0.190.390.1960.1985.3978.25481.822WW F D t t t t t t t t t --===︒----===︒----===︒--++===W t ， t ， t ， 精馏段平均温度：()2 C 85.3999.28594.4C 22F W t t t ︒++===︒提馏段平均温度： 2.密度A BA Bl1 ()a a a M ρρρ=+已知：混合液密度：为质量百分率，为平均相对分子质量0V 022.4T MT ρρρ=混合气密度：(1) 精馏段：181.82 C,t =︒液相组成1x ：181.981.781.8281.728.1229.8029.80x --=--， 1x =28.79% 气相组成1y ：181.981.781.8281.756.7157.4157.41y --=--，1y =56.99%所以 L1460.287918(10.2879)26.06 kg/kmol M =⨯+⨯-= V1460.569918(10.5699)33.96 kg/kmol M =⨯+⨯-= (2) 提馏段：2t =92.34 C ︒ 液相组成2x ：292.691.392.3491.33.294.16 4.16x --=--， 2x =3.464% 气相组成2y ：292.691.392.3491.326.21 4.1629.92y --=--， 2y =26.952%所以 L2460.0346418(10.03464)18.97kg/kmol M =⨯+⨯-= V2460.2692518(10.26925)25.55 kg/kmol M =⨯+⨯-=表二.不同温度下乙醇和水的密度12181.82 ,t C =︒858082.7980968.6971.8735ρ--=-乙-， ρ乙=732.21 kg/m 3858082.7980968.6791.8ρ--=-水-971.8, ρ水=968.94 kg/m 3同理：94.43C =︒2t ，959094.4390961.85965.3724ρ--='--乙，ρ'乙=720.95 kg/m 3959094.4390961.85965.3ρ--='-水-965.3，ρ'水=970.01 kg/m 3在精馏段：液相密度L1ρ：L110.287946/[0.28794618(1-0.2879)]10.5082732.21970.01ρ⨯⨯+⨯-=+L13832.60 kg/m ρ= 气相密度：()V1333.96273.151.17 kg/m 22.4273.1581.82ρ⨯==⨯+在提馏段：液相密度L2ρ：L210.0346446/[0.034644618(10.03464)]10.0840721.11962.81ρ⨯⨯+--=+L23=936.45 kg/m ρ气相密度：V2324.54273.150.819 kg/m 22.4(273.15+92.34)ρ⨯==⨯3.混合液体表面张力二元有机物-水溶液表面张力可用下列各式计算 公式：W W W W W 00x V x V x V σ+=000W W 00x V x V x V ϕ=+1/41/41/4m SW W 00S σϕσϕσ=+ SW SW W S /x V V ϕ= S00S0S x V V ϕ= qWlg()B ϕϕ=2/32/300W W 0.441()[]V q Q V T qσϕ=⨯- A B Q =+2SWS0lg()A ϕϕ= SW S01ϕϕ+=式中下角标，W 、O 、S 分别代表水、有机物及表面部分，X W 、X O 指主体部分的分子体积，W σ、为纯水、有机物的表面张力，对乙醇q=2。

第一章绪论 (2)一、目的： (2)二、已知参数： (2)三、设计内容： (3)第二章课程设计报告内容 (4)一、精馏流程的确定 (4)二、塔的物料衡算 (4)三、塔板数的确定 (5)四、塔的工艺条件及物性数据计算 (7)五、精馏段气液负荷计算 (11)六、塔和塔板主要工艺尺寸计算 (12)七、筛板的流体力学验算 (17)八、塔板负荷性能图 (20)九、筛板塔的工艺设计计算结果总表 (24)十、精馏塔的附属设备及接管尺寸 (26)第三章总结 (26).乙醇——水连续精馏塔的设计第一章绪论一、目的：通过课程设计进一步巩固课本所学的内容，培养学生运用所学理论知识进行化工单元过程设计的初步能力，使所学的知识系统化，通过本次设计，应了解设计的内容，方法及步骤，使学生具有调节技术资料，自行确定设计方案，进行设计计算，并绘制设备条件图、编写设计说明书。

在常压连续精馏塔中精馏分离含乙醇25%的乙醇—水混合液，分离后塔顶馏出液中含乙醇量不小于94%，塔底釜液中含乙醇不高于0.1%（均为质量分数）。

二、已知参数：（1）设计任务进料乙醇 X = 25 %（质量分数，下同）●生产能力 Q = 80t/d●塔顶产品组成 > 94 %●塔底产品组成 < 0.1 %（2）操作条件●操作压强：常压●精馏塔塔顶压强：Z = 4 KPa●进料热状态：泡点进料●回流比：自定待测●冷却水： 20 ℃●加热蒸汽：低压蒸汽，0.2 MPa●单板压强：≤ 0.7●全塔效率：E T = 52 %●建厂地址：南京地区●塔顶为全凝器，中间泡点进料，筛板式连续精馏三、设计内容：（1）设计方案的确定及流程说明（2）塔的工艺计算（3）塔和塔板主要工艺尺寸的计算（a、塔高、塔径及塔板结构尺寸的确定；b、塔板的流体力学验算；c、塔板的负荷性能图）（4）设计结果概要或设计一览表（5）精馏塔工艺条件图（6）对本设计的评论或有关问题的分析讨论第二章 课程设计报告内容一、精馏流程的确定乙醇、水混合料液经原料预热器加热至泡点后，送入精馏塔。

化工原理课程设计任务书设计题目：乙醇——水筛板式精馏塔的设计设计条件：·常压：P=1atm(绝压)；·原料来自粗馏塔，为95℃～96℃饱和蒸汽，由于沿途热损失，进精馏塔时，原料温度约为91℃；·塔顶浓度为含乙醇92.41%（质量分率），产量为25吨/天；·塔釜为饱和蒸汽直接加热，从塔釜出来的残液中乙醇浓度要求不大于0.03%（质量分率）；。

·塔顶采用全凝器，泡点回流，回流比：R=（1.1—2.0）Rmin设计任务：1.完成该精馏塔工艺设计（包括塔顶冷凝器及进出口管路的设计与选型）。

2.画出带控制点的工艺流程图、塔板负荷性能图、精馏塔工艺条件图。

3.写出该精馏塔设计说明书，包括设计结果汇总及设计评价。

化工原理课程设计任务书 ............................................ 摘要.. (4)前言 (5)绪论 (8)§1.1设计背景 (8)§1.2设计方案 (8)§1.3设计思路 (8)§1.4选塔依据[3] (9)第二章精馏塔的工艺设计 (10)§2.1全塔工艺设计计算 (10)2.1.1产品浓度的计算和进料组成确定 (10)2.1.2 Q线方程的确定： (10)2.1.3平均相对挥发度的计算 (10)2.1.4最小回流比和适宜回流比的选取 (11)2.1.5物料衡算 (11)2.1.6精馏段和提馏段操作线 (12)2.1.7逐板法确定理论板数 (12)2.1.8全塔效率 (12)2.1.9实际塔板数及实际加料位置 (13)第三章板式塔主要工艺尺寸的设计计算 (14)§3.1塔的工艺条件及物性数据计算 (14)3.1.1操作压强P (14)3.1.2操作温度T (14)3.1.3塔内各段气、液两相组分的平均分子量 (14)3.1.4精馏段和提馏段各组分的密度[8] (15)3.1.5液体表面张力的计算 (16)3.1.6液体粘度ΜM (16)3.1.7气液负荷计算 (17)精馏段气液负荷计算 (17)提馏段气液负荷计算 (17)§3.2塔和塔板的主要工艺尺寸的计算 (18)3.2.1塔径D (18)3.2.2液流形式、降液管及溢流装置等尺寸的确定 (20)3.2.3塔板布置 (20)3.2.4筛孔数N 及开孔率Φ (21)3.2.5塔有效高度Z (22)3.2.6塔高的计算[5] (22)§3.3筛板塔的流体力学校核[2] (22)3.3.1板压降的校核 (22)3.3.2液沫夹带量E V的校核 (24)3.3.3溢流液泛条件的校核 (24)3.3.4液体在降液管内停留时间的校核 (25)3.3.5漏液点的校核 (25)§3.4塔板负荷性能图[2] (26)3.4.1液相负荷下限线 (26)3.4.2液相负荷上限线 (26)3.4.3漏液线（气相负荷下限线） (26)3.4.4过量液沫夹带线（气相负荷上限线） (27)3.4.5溢流液泛线 (28)3.4.6塔气液负荷性能图 (28)3.4.7热量衡算： (29)进入系统的热量 (29)离开系统的热量 (30)热量衡算式： (30)第四章塔的附属设备的计算 (31)§4.1塔顶冷凝器设计计算 (31)4.1.1确定设计方案 (31)4.1.2确定物性数据 (31)4.1.3热负荷Q的计算 (31)4.1.4传热面积的计算 (31)4.1.5换热器工艺结构尺寸 (32)4.1.6核算总传热系数K0 (33)1.管程表面传热系数计算： (33)2.计算壳程对流传热系数 (34)3.确定污垢热阻RS (34)4.核算总传热系数K0 (34)5.传热面积裕度： (35)4.1.7壁温核算 (35)4.1.8换热器内流体的流动阻力（压降） (36)§4.2接管设计 (36)4.2.1进料管 (36)4.2.2回流管 (36)4.2.3釜液出口管 (37)4.2.4塔顶蒸汽管 (37)4.2.5加热蒸汽管 (37)4.2.6管线设计结果表 (37)§4.3泵的选型 (38)第五章设计结果汇总 (39)结束语 (41)参考文献 (42)主要符号说明 (43)附录 (45)摘 要化工生产常需进行液体混合物的分离以达到提纯或回收有用组分的目的，精馏是利用液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的方法。

分离乙醇水精馏塔设计(含经典工艺流程图和塔设备图)化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝0.1740原料乙醇组成 xD0.7788塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

⑴综合运用“化工原理”和相关选修课程的知识，联系化工生产的实际完成单元操作的化工设计实践，初步掌握化工单元操作的基本程序和方法。

⑵熟悉查阅资料和标准、正确选用公式，数据选用简洁，文字和工程语言正确表达设计思路和结果。

⑶树立正确设计思想，培养工程、经济和环保意识，提高分析工程问题的能力。

二、设计任务及操作条件在一常压操作的连续精馏塔内分离乙醇－水混合物。

生产能力（塔顶产品）3000 kg/h操作周期 300 天／年进料组成 25% （质量分数，下同）塔顶馏出液组成≥94%塔底馏出液组成≤0.1%操作压力 4kPa（塔顶表压）进料热状况泡点单板压降：≤0.7 kPa设备型式筛板三、设计内容：(1) 精馏塔的物料衡算；(2) 塔板数的确定：(3) 精馏塔的工艺条件及有关物件数据的计算；(4) 精馏塔的塔体工艺尺寸计算；(5) 塔板主要工艺尺寸的计算；(6) 塔板的流体力学验算：(7) 塔板负荷性能图；(8) 精馏塔接管尺寸计算；(9) 绘制生产工艺流程图；(10) 绘制精馏塔设计条件图；(11) 对设计过程的评述和有关问题的讨论。

[ 设计计算 ]（一）设计方案选定本设计任务为分离水－乙醇混合物。

原料液由泵从原料储罐中引出，在预热器中预热至84℃后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却至25℃后送至产品槽；塔釜采用热虹吸立式再沸器提供气相流，塔釜残液送至废热锅炉。

1精馏方式：本设计采用连续精馏方式。

原料液连续加入精馏塔中，并连续收集产物和排出残液。

其优点是集成度高，可控性好，产品质量稳定。

由于所涉浓度范围内乙醇和水的挥发度相差较大，因而无须采用特殊精馏。

2操作压力：本设计选择常压，常压操作对设备要求低，操作费用低，适用于乙醇和水这类非热敏沸点在常温（工业低温段）物系分离。

3塔板形式：根据生产要求，选择结构简单，易于加工，造价低廉的筛板塔，筛板塔处理能力大，塔板效率高，压降较低，在乙醇和水这种黏度不大的分离工艺中有很好表现。

分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成xF＝＝0.1740原料乙醇组成xD0.7788塔顶易挥发组分回收率90％平均摩尔质量MF =由于生产能力50000吨／年，.则qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。
