精细压缩空气过滤器

选择压缩空气精密过滤器安装位置
一个适宜的安装位置会对压缩空气精密过滤器的过滤效果起到很大的影响，压缩空气精密过滤器以及给油器，减压阀统称气源调节元件，是气动系统必不可少的气源辅助元件。

压缩空气精密过滤器安装简易图
1.使用端没有压力调节器的情况下，压缩空气精密过滤器的安装位置
压缩空气精密过滤器大多数情况下是安装在敏感使用端前面来对使用端的保护，台湾DPC提醒有时为了保护使用端会安装很多费用比较低廉的过滤器，这样有助于对设备的保护，降低空气的污染所带来的停机现象，避免了损失。

污染的空气会对设备的正常使用造成比较大的危险，所以一定要确定好每个压缩空气精密过滤器安装在不同的使用端的位置，注意对空气的过滤净化。

2.有压力调节器，压缩空气精密过滤器的安装位置
在这种情况下，压缩空气精密过滤器的安装位置与上面介绍的基本相似，只不过这时需要安装在压力调节器的前面，为了防止下游冷却，水分的凝结，在压力调节器的高压侧装一个高效凝取式过滤器，另外压缩空气精密过滤器也能起到对压力调节器的保护作用，为了更省钱也可以在压力减小之前使用小的过滤器。

有时需要为了不同的需求会在压缩机的周围安装一个大型的压缩空气精密过滤器，一个常见的压缩装置中，为了有效的减小压缩空精密过滤器的下游的空气冷却和水分的凝结，压缩空气精密过滤器应该安装在冷却器与储气罐的后面，所以说不同的安装场合有不同的安装方法。

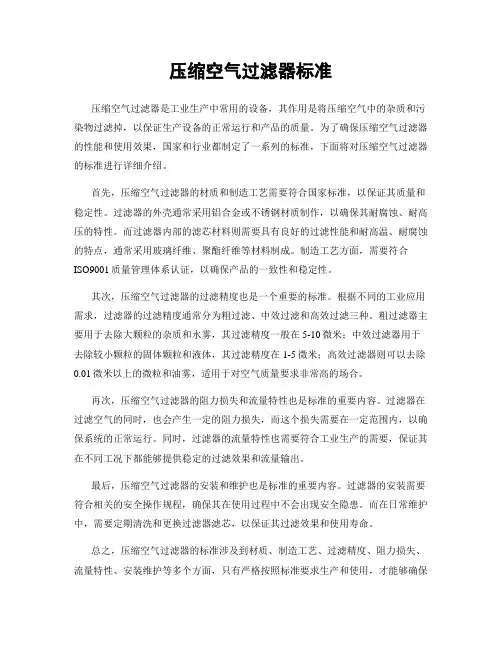

压缩空气过滤器标准压缩空气过滤器是工业生产中常用的设备，其作用是将压缩空气中的杂质和污染物过滤掉，以保证生产设备的正常运行和产品的质量。

为了确保压缩空气过滤器的性能和使用效果，国家和行业都制定了一系列的标准，下面将对压缩空气过滤器的标准进行详细介绍。

首先，压缩空气过滤器的材质和制造工艺需要符合国家标准，以保证其质量和稳定性。

过滤器的外壳通常采用铝合金或不锈钢材质制作，以确保其耐腐蚀、耐高压的特性。

而过滤器内部的滤芯材料则需要具有良好的过滤性能和耐高温、耐腐蚀的特点，通常采用玻璃纤维、聚酯纤维等材料制成。

制造工艺方面，需要符合ISO9001质量管理体系认证，以确保产品的一致性和稳定性。

其次，压缩空气过滤器的过滤精度也是一个重要的标准。

根据不同的工业应用需求，过滤器的过滤精度通常分为粗过滤、中效过滤和高效过滤三种。

粗过滤器主要用于去除大颗粒的杂质和水雾，其过滤精度一般在5-10微米；中效过滤器用于去除较小颗粒的固体颗粒和液体，其过滤精度在1-5微米；高效过滤器则可以去除0.01微米以上的微粒和油雾，适用于对空气质量要求非常高的场合。

再次，压缩空气过滤器的阻力损失和流量特性也是标准的重要内容。

过滤器在过滤空气的同时，也会产生一定的阻力损失，而这个损失需要在一定范围内，以确保系统的正常运行。

同时，过滤器的流量特性也需要符合工业生产的需要，保证其在不同工况下都能够提供稳定的过滤效果和流量输出。

最后，压缩空气过滤器的安装和维护也是标准的重要内容。

过滤器的安装需要符合相关的安全操作规程，确保其在使用过程中不会出现安全隐患。

而在日常维护中，需要定期清洗和更换过滤器滤芯，以保证其过滤效果和使用寿命。

总之，压缩空气过滤器的标准涉及到材质、制造工艺、过滤精度、阻力损失、流量特性、安装维护等多个方面，只有严格按照标准要求生产和使用，才能够确保其正常运行和过滤效果。

希望本文能够对压缩空气过滤器的标准有所帮助，谢谢阅读！。

压缩空气精密过滤器工作原理
压缩空气精密过滤器是一种用于去除空气中微小颗粒和液体污染物的设备。

它广泛应用于各种工业和医疗领域，以确保空气质量符合特定的要求。

压缩空气精密过滤器的工作原理主要包括滤料材料的选择和过滤机制。

滤料材料是关键的组成部分，它通常由纤维或多孔材料制成，具有高度的过滤效能和捕捉能力。

滤料的选择要根据需要去除的污染物类型和粒径范围来确定。

在过滤过程中，空气通过滤料，微小颗粒和液体污染物被阻隔在滤料中。

其中，微小颗粒主要通过惯性撞击和拦截效应被捕获。

当空气流经滤料的细小通道时，颗粒会因为其惯性而继续直线运动，最终撞击到滤料表面并被捕获。

此外，滤料的多孔结构也能够通过拦截作用俘获较小的颗粒。

液体污染物主要通过相互作用和表面张力效应被过滤。

当空气中存在液滴或细小颗粒时，它们会与滤料表面发生相互作用，形成液滴或颗粒在滤料上的聚集。

这些液滴或颗粒会继续与滤料上的其他污染物相互作用，最终形成较大的颗粒，从而被滤料捕获。

为了保持过滤器的运行效率，定期更换和清洗滤料是必要的。

过滤
器的寿命和性能也取决于初期的过滤效能，因此选择高质量的滤料和适当的维护非常重要。

总之，压缩空气精密过滤器通过选择合适的滤料和利用不同的过滤机制去除空气中的微小颗粒和液体污染物。

它是确保压缩空气质量的关键设备，对于保护设备和保障生产过程安全至关重要。

压缩空气管道过滤器的分类及安装要求全文共四篇示例，供读者参考第一篇示例：压缩空气管道过滤器在压缩空气系统中起着非常重要的作用，它能有效地过滤空气中的固体颗粒和液态颗粒，保护管道及设备，提高系统的稳定性和可靠性。

在选择和安装压缩空气管道过滤器时，需要考虑过滤器的分类和安装要求，以确保系统能够正常运转。

本文将详细介绍压缩空气管道过滤器的分类及安装要求。

一、压缩空气管道过滤器的分类根据过滤器的不同材质和工作原理，压缩空气管道过滤器可以分为以下几类：1. 粗过滤器：粗过滤器用于过滤大颗粒和液态颗粒，通常采用网孔或纤维布等材质，能有效阻挡直径大于5um的颗粒物。

粗过滤器适用于一些工业场合，能够减少管道和设备的损坏。

2. 中效过滤器：中效过滤器的过滤精度较高，一般能够过滤直径在1-5um之间的颗粒物，适用于要求比较严格的场合，如食品制造、医药等领域。

4. 超高效过滤器：超高效过滤器是最高级别的过滤器，能够过滤直径小于0.01um的微粒，通常采用高级别的滤芯和滤材料，广泛用于对空气纯度要求极高的场合，如洁净室、实验室等环境。

根据过滤器的不同功能和要求，可以选择适合的过滤器进行安装，以保证系统的正常运行和设备的长期使用。

安装压缩空气管道过滤器时，需要注意以下几点要求：1. 安装位置：压缩空气管道过滤器的安装位置应该在压缩空气系统中离最近设备近处，以确保过滤器有效过滤空气中的杂质和颗粒物，保护设备不受损坏。

过滤器应该安装在水平位置上，以保证过滤器的正常工作。

2. 安装方向：压缩空气管道过滤器具有进气口和出气口之分，安装过滤器时应确保进气口朝向空气源，出气口朝向被过滤设备，以保证空气流通方向正确，不影响过滤效果。

3. 连接方式：压缩空气管道过滤器通常通过螺纹连接或法兰连接与管道系统相连，安装时需要确保连接紧密，不存在漏气现象，以保证空气系统的正常运行。

连接处应该配备密封垫圈或密封胶条，以防止漏气。

4. 维护保养：压缩空气管道过滤器在运行过程中会不断吸附颗粒物和污染物，需要定期清洗和更换过滤芯，以保证过滤器的正常运行和过滤效果。

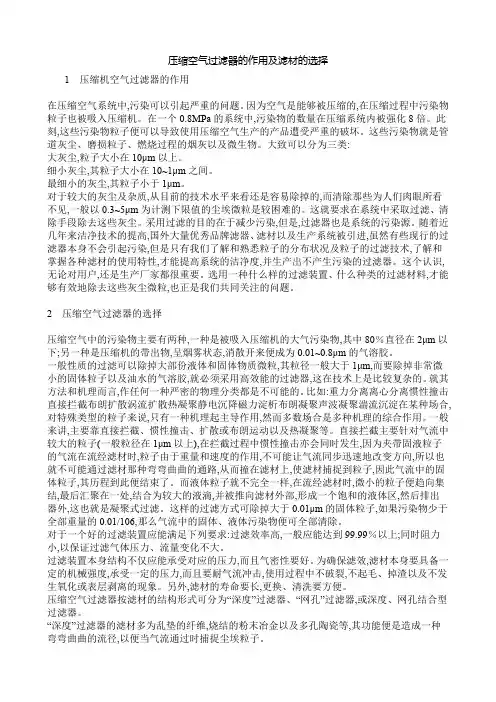

压缩空气过滤器的作用及滤材的选择1压缩机空气过滤器的作用在压缩空气系统中,污染可以引起严重的问题。

因为空气是能够被压缩的,在压缩过程中污染物粒子也被吸入压缩机。

在一个0.8MPa的系统中,污染物的数量在压缩系统内被强化8倍。

此刻,这些污染物粒子便可以导致使用压缩空气生产的产品遭受严重的破坏。

这些污染物就是管道灰尘、磨损粒子、燃烧过程的烟灰以及微生物。

大致可以分为三类:大灰尘,粒子大小在10μm以上。

细小灰尘,其粒子大小在10~1μm之间。

最细小的灰尘,其粒子小于1μm。

对于较大的灰尘及杂质,从目前的技术水平来看还是容易除掉的,而清除那些为人们肉眼所看不见,一般以0.3~5μm为计测下限值的尘埃微粒是较困难的。

这就要求在系统中采取过滤、清除手段除去这些灰尘。

采用过滤的目的在于减少污染,但是,过滤器也是系统的污染源。

随着近几年来洁净技术的提高,国外大量优秀品牌滤器、滤材以及生产系统被引进,虽然有些现行的过滤器本身不会引起污染,但是只有我们了解和熟悉粒子的分布状况及粒子的过滤技术,了解和掌握各种滤材的使用特性,才能提高系统的洁净度,并生产出不产生污染的过滤器。

这个认识,无论对用户,还是生产厂家都很重要。

选用一种什么样的过滤装置、什么种类的过滤材料,才能够有效地除去这些灰尘微粒,也正是我们共同关注的问题。

2压缩空气过滤器的选择压缩空气中的污染物主要有两种,一种是被吸入压缩机的大气污染物,其中80％直径在2μm以下;另一种是压缩机的带出物,呈烟雾状态,消散开来便成为0.01~0.8μm的气溶胶。

一般性质的过滤可以除掉大部份液体和固体物质微粒,其粒径一般大于1μm,而要除掉非常微小的固体粒子以及油水的气溶胶,就必须采用高效能的过滤器,这在技术上是比较复杂的。

就其方法和机理而言,作任何一种严密的物理分类都是不可能的。

比如:重力分离离心分离惯性撞击直接拦截布朗扩散涡流扩散热凝聚静电沉降磁力淀析布朗凝聚声波凝聚湍流沉淀在某种场合,对特殊类型的粒子来说,只有一种机理起主导作用,然而多数场合是多种机理的综合作用。

美国汉克森hankison精密过滤器美国汉克森hankison压缩空气过滤器美国汉克森hankison空压机过滤器美国汉克森hankison高效油水分离器美国汉克森hankison高效油气水过滤器美国汉克森hankison除异味过滤器美国汉克森hankison除尘过滤器美国汉克森hankison除菌灭菌过滤器美国汉克森hankison空压机主管路管道过滤器美国汉克森hankison高压气体过滤器美国汉克森hankison HP9 HP7 HP5 HP3 HP1系列空气过滤器汉克森HP9-12-4 HF9-20-4 HF9-20-4 HF9-24-8精密过滤器压缩空气过滤器HF9-28-8 HF9-32-12 HF9-36-12 HF9-40-20空压机过滤器HF9-44-20 HF9-48-20 HF7-12-4HF7-16-4高效油水分离器HF7-20-4、HF7-24-8、HF7-28-8、HF7-32-12高效油气水过滤器HF7-36-12HF7-40-20HF7-44-20HF7-48-20除异味过滤器HF5-12-4HF5-16-4HF5-20-4HF5-24-8除尘过滤器HF5-28-8HF5-32-12HF5-36-12HF5-40-20除菌灭菌过滤器HF5-44-20HF5-48-20 HF3-12-4HF3-16-4空压机主管路管道过滤器HF3-20-4HF3-24-8HF3-28-8HF3-32-12高压气体过滤器HF3-36-12HF3-40-20HF3-44-20HF3-48-20空气过滤器HF1-12-4 HF1-16-4 HF1-20-4 HF1-24-8 HF1-28-8过滤器HF1-32-12 HF1-36-12 HF1-40-20 HF1-44-20 HF1-48-20美国汉克森hankison HP9 HP7 HP5 HP3 HP1系列空气过滤器如果未能在描述中找到您想要的产品，请将产品图片、接口尺寸、字母或数字的型号、滤芯的圆直径和中间口径告诉我，让我来给您查找匹配！感谢您对我公司产品信息的关注，我公司主要生产销售空压机后处理设备，其中包括：1 通用型分体/连体电子定时排水阀、AD402自动排水阀，HAD20B球形自动排水阀、内排2压缩空气精密过滤器意大利海沃斯过滤器：007/015/024/035/060/090/120/150型Q/P/S/C级各精密处理级别,以及007/015/024/035/060/090/120/150型Q/P/S/C级相应耗材滤芯台湾嘉美过滤器：001/002/004/007/013/020/030型C/T/A/H各精密处理级别，以及001/002/004/007/013/020/030型C/T/A/H级相应耗材滤芯日本SMC替代滤芯：AM系列、AMF系列、AMD系列、AME系列、AMF系列、AMH 系列(具体系列型号请进入公司供应产品列表查看或电话咨询)美国汉克森过滤器：HF9_HF7_HF5_HF3_HF1系列几十种过滤器型号及E9_E7_E5_ E3_E1系列几十种配套滤芯型号，欢迎咨询选购3 冷冻式干燥机（包括气冷式和水冷式）各型号匹数注：以上供应产品均以出厂价低价销售，欢迎全国各地经销商、相关配套厂家联系，质量保证！以上产品的对应详细信息和产品图片请查看本网页“产品列表”或“供应产品”选项！或在百度和谷歌搜寻“深圳欧姆斯科技有限公司”！或直接进入公司网站，www.sz-oms.80.hk 与韦先生联系汉克森精密过滤器汉克森(Hankison) 在七十年代首先研制成功凝聚式过滤器，自那时起，始终执过滤器设计之牛耳。

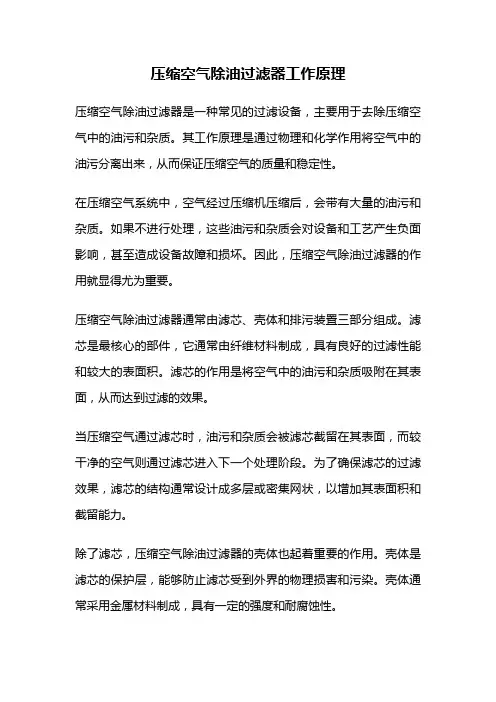

压缩空气除油过滤器工作原理压缩空气除油过滤器是一种常见的过滤设备，主要用于去除压缩空气中的油污和杂质。

其工作原理是通过物理和化学作用将空气中的油污分离出来，从而保证压缩空气的质量和稳定性。

在压缩空气系统中，空气经过压缩机压缩后，会带有大量的油污和杂质。

如果不进行处理，这些油污和杂质会对设备和工艺产生负面影响，甚至造成设备故障和损坏。

因此，压缩空气除油过滤器的作用就显得尤为重要。

压缩空气除油过滤器通常由滤芯、壳体和排污装置三部分组成。

滤芯是最核心的部件，它通常由纤维材料制成，具有良好的过滤性能和较大的表面积。

滤芯的作用是将空气中的油污和杂质吸附在其表面，从而达到过滤的效果。

当压缩空气通过滤芯时，油污和杂质会被滤芯截留在其表面，而较干净的空气则通过滤芯进入下一个处理阶段。

为了确保滤芯的过滤效果，滤芯的结构通常设计成多层或密集网状，以增加其表面积和截留能力。

除了滤芯，压缩空气除油过滤器的壳体也起着重要的作用。

壳体是滤芯的保护层，能够防止滤芯受到外界的物理损害和污染。

壳体通常采用金属材料制成，具有一定的强度和耐腐蚀性。

除了滤芯和壳体，压缩空气除油过滤器还配备了排污装置。

排污装置的作用是将被滤芯截留的油污和杂质排出系统，以保持滤芯的过滤效果。

排污装置通常设计成手动或自动方式，根据实际需要进行选择。

总的来说，压缩空气除油过滤器的工作原理是通过滤芯的过滤作用将空气中的油污和杂质分离出来。

它能够有效提高压缩空气的质量和稳定性，保护设备和工艺的正常运行。

压缩空气除油过滤器的工作原理可以总结为以下几个步骤：1. 压缩空气进入过滤器，通过进气口进入滤芯。

2. 油污和杂质被滤芯吸附在其表面，而干净的空气通过滤芯进入下一个处理阶段。

3. 被滤芯吸附的油污和杂质会逐渐积累，影响滤芯的过滤效果。

4. 当滤芯表面的油污和杂质达到一定程度时，需要进行排污操作，将其排出系统。

5. 排污装置可以手动或自动进行操作，根据实际需要进行选择。

压缩空气滤芯的标准主要包括以下几个方面：
1. 过滤精度：压缩空气滤芯的过滤精度应该符合国标GB/T1235-2000及ISO12500标准，即在一定压差
下，能够过滤掉规定尺寸以上的颗粒，保证滤芯的过滤效果。

常见的过滤精度有5μm、1μm、
0.01μm等规格。

2. 过滤效率：压缩空气滤芯的过滤效率应该高，能够有效地去除压缩空气中的尘埃、油雾、水滴等杂
质，保证压缩空气的清洁度和质量。

3. 耐压性能：压缩空气滤芯应该具有较好的耐压性能，能够承受较高的压缩空气压力，保证滤芯的稳定
性和使用寿命。

4. 过滤面积：压缩空气滤芯的过滤面积应该足够大，能够满足压缩空气的处理需求，保证过滤效果和效
率。

5. 材质和结构：压缩空气滤芯的材质和结构应该符合相关标准和规范，能够保证滤芯的稳定性和可靠
性。

总之，压缩空气滤芯的标准应该综合考虑过滤精度、过滤效率、耐压性能、过滤面积和材质结构等方面，以保证压缩空气的质量和稳定性。

压缩空气精密过滤器工作原理
压缩空气精密过滤器是一种用于去除空气中的固体颗粒、液滴和油雾的设备。

它通常应用于压缩空气系统、气体净化设备、空气压缩机和其他需要干净空气的工业领域。

压缩空气精密过滤器的工作原理主要包括两个步骤：物理过滤和化学吸附。

在物理过滤阶段，空气通过过滤器中的纤维材料，其中包含了许多细小的孔隙。

这些孔隙的大小可以根据需要进行调整，以便过滤器可以捕捉到不同大小的颗粒。

当空气经过过滤器时，较大的颗粒会被阻挡在过滤器表面，而较小的颗粒则会通过孔隙进入内部。

在化学吸附阶段，过滤器内部通常涂有一层化学吸附剂，例如活性炭。

这些吸附剂可以吸附空气中的气体分子和有机物，如油雾和气味。

通过这种方式，过滤器可以有效地去除空气中的异味和有害物质。

压缩空气精密过滤器的效率通常通过其过滤级别来衡量。

过滤级别越高，过滤器可以捕捉的颗粒越小。

一般来说，过滤级别以颗粒的直径来表示，例如0.01微米或0.1微米。

过滤器的过滤级别通常由应用需求决定。

此外，压缩空气精密过滤器还可以根据需要进行定制。

例如，在特殊工业环境中，需要在过滤器中添加抗静电材料以防止静电产生。

还有一些过滤器配备了压差指示器，可以指示过滤器是否需要更换。

总的来说，压缩空气精密过滤器通过物理过滤和化学吸附的工作原理，可以有效地去除空气中的颗粒、液滴和油雾，提供干净的空气供应。

它在许多工业领域中发挥着重要的作用，确保了生产过程的安全和高效。

压缩空气精密过滤器作用如何
在许多工业应用中，压缩空气是非常重要的。

而为了保证压缩空气的质量和安全性，压缩空气精密过滤器是必不可少的装置。

什么是压缩空气精密过滤器？
压缩空气精密过滤器，顾名思义，是一种能够在空气中去除杂质和微粒的过滤器。

它通常被安装在压缩空气管道上，可以有效地过滤掉水分、油雾、灰尘和其他杂质。

压缩空气精密过滤器的主要作用
1. 保护设备
良好的空气过滤器可以有效地过滤油雾和灰尘颗粒等物质，确保气动设备得到清洁的压缩空气。

这有助于防止气动设备中的致命性损坏，降低设备维修和更换的成本。

2. 提高生产效率
通过使用良好的空气过滤器，可以提高生产效率。

因为更干净的压缩空气可以确保设备的良好操作，从而降低了停机时间。

3. 净化压缩空气
压缩空气在压缩过程中还会产生一些水分和其他的杂质，使用良好的空气过滤器可以有效地去除这些杂质，从而使压缩空气更加纯净、清洁。

4. 维护人员的安全
压缩空气精密过滤器还可以为维护人员提供一个安全的环境。

良好的压缩空气过滤器将确保压缩空气中没有有毒气体、烟雾和其他有害的杂质，从而使得设备维护人员可以更加安全地维修和保养设备。

总结
压缩空气精密过滤器的作用非常重要，可以确保设备正常高效运行，提高生产效率，降低设备维修和更换的成本，并保障维护人员的安全。

因此，在安装和运行压缩空气系统时，一定要选择和使用适合的空气过滤器，确保压缩空气的质量和安全性。

压缩空气油水分离过滤器工作原理
压缩空气油水分离过滤器的工作原理是通过一系列过滤和分离步骤将压缩空气中的油水混合物分离开来，从而实现空气的净化和去除其中的污染物。

具体工作原理如下：
1. 进气口：压缩空气通过进气口进入过滤器。

2. 预过滤：进入过滤器后，通过预过滤层，大颗粒的杂质如尘埃、沙粒等被过滤掉，避免堵塞后续过滤器。

3. 加速过滤：经过预过滤后的空气进一步通过加速过滤层，空气分布均匀，加速过滤。

4. 油水分离：在加速过滤过程中，油水微粒因为密度较大，被分离到过滤器的底部。

油水与过滤器底部的分离层接触，因分离层具有亲油性，油水聚集并沉降到底部沉积槽中。

5. 弹力纤维过滤：经过油水分离后的空气通过弹力纤维过滤层，对微小颗粒、油烟和水雾进行过滤和吸附，使空气更加干燥和洁净。

6. 出气口：经过以上过程处理后的空气通过出气口释放到系统中，达到净化要求。

压缩空气油水分离过滤器还可根据不同的工作环境和要求采用其他的过滤材料和技术，如活性炭吸附、离心分离、过滤膜等，以提高过滤效果和适应不同工况。

空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器（Q级）特点：支撑螺丝；保持滤芯稳定不受震荡；多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒，并具有减低压降功能；多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。

油雾剩余含量3ppm.应用范围：气动工具，马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置；保护自动控制系统。

材质：陶质滤芯过滤杂质：3um滤油含量：3PPM最高温度：65度功能：将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。

T级精过滤器（P级）特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能；超细玻璃纤维特殊设计的密度，直径及表面处理可过滤0.5um的固态粒子及液态微粒；外部海绵层吸收并排出油雾。

内，外滤芯皆放腐蚀，油雾剩余含量0.05ppm.应用范围：对使用有油式空压机如精密仪器，喷漆，食品和药物包装及电子制造业提供无油的压缩空气；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.5um滤油含量：0.5PPM最高温度：65度功能：将压缩空气内大量的油气滤除到0.5PPM以内及滤除杂质颗粒0.5um。

A级精过滤器（S级）特点：内外滤芯皆防腐蚀；涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤0.01um的固态粒子及液态微粒；油雾剩余含量0.003ppm.应用范围：关键应用场合的无油空气供应，气接触产品的场合。

空气相关产品，传输，搅拌，电子元件制造，氨替换；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.01um滤油含量：0.01PPM最高温度：65度功能：将压缩空气中的微量油气精密滤除至0.01PPM以内同时空气中杂质颗粒至0.01micro n，达到无油标准的高制品压缩空气。

H级高效精过滤器（C级）特点：内外滤芯皆防腐蚀，极精细活性炭粉稳定层滤除绝大部分油蒸气；特殊设计复合纤维介质粘合微精活性炭粉，滤除0.01um的固态粒子及微态微粒；复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移；在额定运行条件下，设计寿命2000小时；油雾剩余含量0.003ppm.应用范围：食品，饮料，医药，医院及药物工厂；呼吸用空气；潜水保证作业，活性炭过滤，用于工作环境除菌除臭。

文件名精密过滤器滤芯更换规程文件编码SOP-CF-008-01 制订人审核人批准人制订日期审核日期批准日期颁发部门设备部生效日期页码 1 / 2分发部门各生产车间、生产技术部、质量管理部、综合办公室变更历史一、目的:建立压缩空气精密过滤器滤芯更换规程，从而确保压缩空气的质量，保证药品质量。

二、范围:精密过滤器。

三、责任人:操作工、岗位负责人、质量管理部、生产技术部、车间主任。

四、内容:未经净化处理的压缩空气里包含有许多杂质，如磨屑、磨粒、铁锈、管垢、水滴、酸性凝结物和烃类蒸汽等。

如果不除去这些杂质，将会增加气动设备运转和维护的花费，导致仪器和仪表控制失灵，影响产品质量，选用“精密”过滤器和过滤系统，将除去这些杂质，使压缩空气系统传送的空气品质达到使用要求。

1. 工艺流程ZLS10/8空压机→ 储气罐→ C级过滤器→ 冷冻干燥机→T级过滤器→ A级过滤器→生产车间C级过滤器－主管路过滤器T级过滤器－空气管路过滤器A级过滤器－高效除油过滤器。

2．一、二、三级过滤器滤芯在正常使用情况下，当进出口压差≥0.05Mpa时，应对滤芯进行更换。

3．正常使用情况下，对过滤器滤芯定期更换。

一级过滤器滤芯每半年更换一次，二、三、四级过滤器滤芯每年更换一次（第四级过滤器滤芯更换时应做除菌过滤器性能试验），终端过滤器滤芯每周清洗灭菌一次。

每次安装使用前均应做完整性测试，完整性测试不符合规定时就要更换。

4．更换滤芯是为保证压缩空气的品质，需更换时必须更换并做好更换记录。

文件名精密过滤器滤芯更换规程页码 2 / 25.更换方法：先关闭冷冻干燥机，再关闭空压管路上的阀门，拆开法兰，再拆开过滤器螺纹丝扣，取下过滤器，打开过滤器盖，取出滤芯，换上新滤芯。

盖上过滤器盖，拧紧丝扣，装上法兰。

qps压缩空气精密过滤器标准
QPS压缩空气精密过滤器的标准通常包括以下几个方面：
1.过滤效率：QPS压缩空气精密过滤器应具有高过滤效率，能够有效地去除空气中的颗粒物、水蒸气、油雾等杂质，保证空气的质量。

2.过滤精度：QPS压缩空气精密过滤器的过滤精度应达到一定的标准，以保证过滤效果。

一般来说，过滤器的过滤精度为0.01μm至10μm，根据实际需求选择合适的过滤精度。

3.流量：QPS压缩空气精密过滤器的流量应满足实际需求，保证在额定流量下运行，避免因流量不足或过大而影响过滤效果。

4.耐压性：QPS压缩空气精密过滤器应具有较高的耐压性能，能够承受较高的工作压力，保证设备的稳定性和可靠性。

5.结构：QPS压缩空气精密过滤器应具有简洁合理的结构，方便清洗和维护，提高设备的使用寿命。

6.材料：QPS压缩空气精密过滤器的材料应符合相关标准，具有良好的耐腐蚀性、抗氧化性和稳定性，以保证设备的长期使用效果。

7.外观：QPS压缩空气精密过滤器的外观应美观大方，颜色协调，与周围环境相融合，提高设备的整体形象。

总之，QPS压缩空气精密过滤器的标准应综合考虑过滤效率、过滤精度、流量、耐压性、结构、材料和外观等多个方面，以保证设备的性能和质量，满足实际需求。

压缩空气精密过滤器使用方法
2015-03-27 15:00 系统分类：经验体会专业分类：建筑电气浏览数：105
1、压缩空气精密过滤器以“先粗后精”原则组合配置，顺序不能颠倒。

2、实际通过过滤器的压缩空气流量、压力及温度不能超过铭牌规定值。

3、安装时须注意分清过滤器的进、出口位置。

4、过滤器安装应对地垂直。

留有一定的离地高度，便于调换滤芯。

5、下列情况之一出现时，应当更换滤芯：
a.过滤效果明显恶化；
b.压差表示值超过0.07MPa；（注：滤芯初始压降＜0.015Mpa）
c.超过使用时限：一般是8000h。

6、不带自动排水器的过滤器，应定时打开球阀排除滤壳积水。

通常每班不少于1—2次。

7、过滤器进气温度不超过66℃。

8、若工作压力低于标准值（0.7MPa）时，过滤器的实际处理能力应按标准进行修正。

压缩空气精密过滤器Compressed air Fine filter使用说明书USER MANUAL中国杭州山立净化设备有限公司SHANLI PURIFY EQUIPMENT CO., LTDHANGZHOU, CHINA一、产品简介：1、产品概述大气环境下的自由空气经空压机压缩后，其中的水汽、尘埃、油雾等有害物质随同压缩空气一起被送入气动装置和仪表，毋用多久这种高温高湿高压的气流将对昂贵的气动装置、仪表及管道造成严惩的锈蚀和污染，除影响产品品质外，往往还会因仪表及装置失准而造成设备人身事故。

另外，许多工业气源如化纤、印刷、喷涂、搅拌、气动输送等直接工序，本身就要求压缩空气纯净干燥，不允许含水、含油、含尘，所以对压缩空气进行进一步的净化处理使之达到生产要求已是必不可少的重要手段，采用压缩空气干燥机和与之配套的精密过滤器是满足这一要求的可靠保证。

2、结构原理精密过滤器主要由滤芯和滤壳两部分组成，由于滤壳结构不同分成法兰式和压盖式两种基本型式（图1、图2）。

上游压缩空气经进气口和滤芯5上端的通气孔进入滤芯，由于滤芯由多层不同作用的过滤材料构成，压缩空气通过拦截、惯性、重力、扩散及吸附等效应，使其中的水汽、尘埃、油雾及化学异味物质被阻隔截留，纯净的压缩空气通过滤芯5从滤壳压盖的出气通道进入下游，源源不断供应气动装置使用，被截留的水分、油雾、尘埃等有害物质被收集在滤壳筒体6的底部，达到一定容量后由自动排水器自动打开阀门使之排出机外。

滤壳的进出气通道有隔板2和0型橡胶滤芯密封圈3隔开。

滤壳均按压力容器的有关技术标准进行设计和检测滤芯是一种由多层不同材料构成的管装零件，按不同的过滤功能分成C、T、A、H四种基本规格（见表一）二、配置安装为了使过滤装置达到预期的效果，除在产品品质上予以保证，正确的配置安装无疑是极端重要的。

1、过滤器的标准管线一套完整的压缩空气净化系统将由多台设备和相关过滤器组成，为了便于使用和维修，每只过滤器均应按图3所示的标准管线进行安装。

压缩空气过滤器安全要求压缩空气过滤器是一种用于过滤压缩空气中的杂质和油脂的装置，以确保输出的压缩空气清洁和安全。

在许多行业中，压缩空气被广泛使用，例如汽车、制造业、食品加工等。

然而，如果不正确使用或维护压缩空气过滤器，可能会对工作场所和工作人员造成潜在的风险和危险。

因此，需要一些安全要求来确保压缩空气过滤器的安全使用。

本文将探讨一些必要的安全要求。

安装要求压缩空气过滤器的安装应遵守以下要求：1.对于新设备，确保其符合国际或本地标准和规定的要求。

对于已有设备，确保其状态良好、无损坏或漏气等情况。

2.安装过滤器应注意环境温度和湿度，因为这些因素会影响空气中的水分含量和油脂浓度。

3.安装过滤器时，在进气口安装防火器或安全阀。

这样可以避免因空气液化而造成的爆炸。

4.压缩空气过滤器应放置在干燥、无尘、无腐蚀的场所。

过滤器周围必须无物阻塞，以保证压缩空气畅通。

使用要求使用过滤器时，应注意以下要求：1.确保压缩空气过滤器的工作压力范围符合设备的建议工作压力，以避免超负荷操作。

2.进行定期维护并定时更换过滤器中的滤芯，以保证其过滤效果。

依据实际情况，要定期清洗或更换滤芯，以保障过滤效果。

3.对于需要移动的过滤器，应注意轻拿轻放，避免碰撞或轻微损坏滤芯等部件。

4.避免任何方式的改动过滤器或安装非原厂备件。

维护要求压缩空气过滤器的维护应遵守以下要求：1.定期检查过滤器的滤芯和壳体，发现损坏或出现松动时及时修复或更换。

2.定期清洗或更换过滤器中的滤芯，在理想的条件下定期进行维护工作，比如定期更换油脂和清理滤芯，以保证其长期使用。

3.对于故障或部件磨损的过滤器，应及时修复或更换部件，确保其正常使用。

4.对于使用压缩空气过滤器的人员，要接受专业的培训和安全操作指导，以确保其安全高效的运行。

总结压缩空气过滤器的使用对于许多行业来说是不可或缺的，但是，在使用和维护过程中，必须遵守严格的安全要求。

无论安装新设备还是维护现有设备，必须确保过滤器在正常工作范围内。
