10KV 箱式变压器验收标准化作业指导书

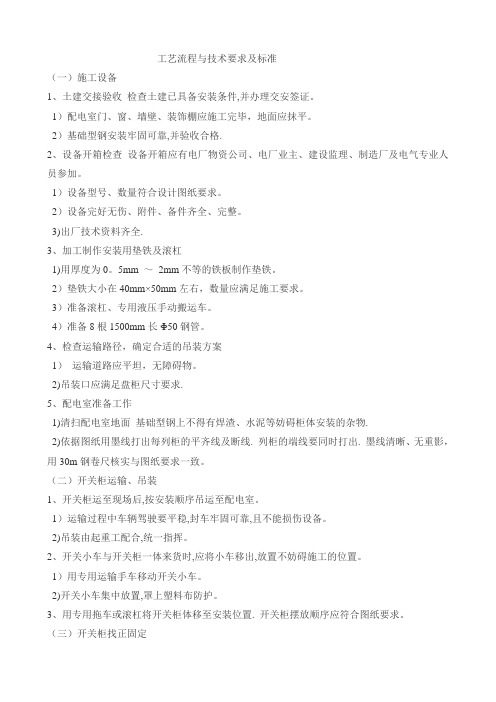

工艺流程与技术要求及标准（一）施工设备1、土建交接验收检查土建已具备安装条件,并办理交安签证。

1）配电室门、窗、墙壁、装饰棚应施工完毕，地面应抹平。

2）基础型钢安装牢固可靠,并验收合格.2、设备开箱检查设备开箱应有电厂物资公司、电厂业主、建设监理、制造厂及电气专业人员参加。

1）设备型号、数量符合设计图纸要求。

2）设备完好无伤、附件、备件齐全、完整。

3)出厂技术资料齐全.3、加工制作安装用垫铁及滚杠1)用厚度为0。

5mm ～2mm不等的铁板制作垫铁。

2）垫铁大小在40mm×50mm左右，数量应满足施工要求。

3）准备滚杠、专用液压手动搬运车。

4）准备8根1500mm长Φ50钢管。

4、检查运输路径，确定合适的吊装方案1）运输道路应平坦，无障碍物。

2)吊装口应满足盘柜尺寸要求.5、配电室准备工作1)清扫配电室地面基础型钢上不得有焊渣、水泥等妨碍柜体安装的杂物.2)依据图纸用墨线打出每列柜的平齐线及断线. 列柜的端线要同时打出. 墨线清晰、无重影，用30m钢卷尺核实与图纸要求一致。

（二）开关柜运输、吊装1、开关柜运至现场后,按安装顺序吊运至配电室。

1）运输过程中车辆驾驶要平稳,封车牢固可靠,且不能损伤设备。

2)吊装由起重工配合,统一指挥。

2、开关小车与开关柜一体来货时,应将小车移出,放置不妨碍施工的位置。

1）用专用运输手车移动开关小车。

2)开关小车集中放置,罩上塑料布防护。

3、用专用拖车或滚杠将开关柜体移至安装位置. 开关柜摆放顺序应符合图纸要求。

（三）开关柜找正固定1、将开关柜端部第一块盘用小滚杠和撬棍移动，使其柜边与所打墨线完全重合.再用线坠测量其垂直度,不符合规范要求时，在柜底四角加垫铁调整，达到要求后,将柜体及基础型钢焊接固定按配电盘柜地脚孔距打孔固定。

1）柜体垂直度≤1。

5/1000H，H为柜高。

2)柜底螺拴固定或焊接固定,但焊缝长度控制在30mm，每面柜底焊4～6点并做防腐处理。

2、用上述同样方法将本列末端柜找正,但先不要紧牢固，在首末两柜前面中上部拉线。

变压器检验作业指导书一、引言本作业指导书旨在规范变压器检验作业流程，确保变压器的正常运行和安全使用。

本指导书适合于各类变压器的检验作业，包括新装变压器的初次检验、运行中变压器的定期检验以及维修后的变压器的复检等。

二、检验准备1. 检验前，需准备好以下工具和设备：- 检验仪器：包括绝缘电阻测量仪、变压器油品测试仪、温度计等；- 检验设备：包括电源、负载箱、电流互感器等；- 安全防护用具：包括绝缘手套、绝缘靴、安全帽等。

2. 检验前，需对变压器进行外观检查：- 检查变压器外壳是否完好；- 检查变压器绝缘件是否有损坏或者松动；- 检查变压器冷却系统是否正常。

三、检验流程1. 绝缘电阻测试：- 将变压器的所有绕组与地之间进行绝缘电阻测试；- 测试结果应符合相关标准要求。

2. 变压器油品测试：- 取样变压器油品，进行介质损耗测试、介质电阻率测试等；- 测试结果应符合相关标准要求。

3. 温度测试：- 测量变压器的各个部位的温度，包括油温、绕组温度等；- 温度应在正常工作范围内。

4. 负载测试：- 施加额定负载至变压器，观察其运行情况；- 检查变压器的负载能力是否符合要求。

5. 短路阻抗测试：- 施加额定电压至变压器，测量其短路阻抗；- 测试结果应符合相关标准要求。

6. 绝缘油处理：- 若变压器油品测试结果异常，需进行绝缘油处理，包括过滤、干燥等。

四、检验记录与报告1. 检验过程中，需详细记录各项测试数据、操作步骤及观察结果。

2. 检验完成后，编制检验报告，包括变压器的基本信息、检验结果及评价。

3. 检验报告应保存备查，以备日后参考。

五、安全注意事项1. 在进行变压器检验作业时，需严格遵守相关安全操作规程，确保人员和设备的安全。

2. 在进行高压测试时，需采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。

3. 在进行油品测试时，需注意防火、防爆等安全措施，确保作业场所的安全。

六、结束语本作业指导书详细介绍了变压器检验的作业流程和注意事项，通过严格按照指导书执行检验作业，可以确保变压器的正常运行和安全使用。

第4章---10K V箱式变电站检修作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII10KV箱式变电站检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。

2.范围适用于电力10KV箱式变电站检修、操作。

3.岗位职责人员安排数量职责现场负责人1负责现场协调、指挥作业人员2负责检修作业现场防护2负责现场防护4.作业准备作业工具2500V兆欧表1块500V兆欧表1块钳形接地电阻表1块万用表1块组合工具1套吸尘器1台处理的扁毛刷2支5.材料准备作业材料6.检修流程操作人员：负责设备检修、操作。

辅助人员：负责记录数据、监控检修、操作过程。

6.1 外观6.1.1 基础、散水台6.1.1.1 地基无塌陷，基础坚固。

基础塌陷不影响箱变运行时，使用浆砌片石或混凝土对基础进行补强，阻止箱变基础进一步塌陷变形。

基础塌陷严重且导致设备变形时，应设计迁改。

0#砂布电力复合脂2瓶钙基脂零配件（螺栓、螺母、垫片、开口销）等 润滑油1桶防锈漆1桶相色带3卷自粘带2卷包皮布若干地基下沉，地面6.1.1.2 散水台外观良好，无进水可能。

重新制作散水台时，高寒地区按防冻混凝土标准进行施工和养护。

散水台破损需要重新制散水台破损重新制作后6.1.2 通风窗6.1.2.1 位置不应低于地面，有雨水灌入可能时，须采取降低周边地势、开渠引水等措施防止雨水灌入。

6.1.2.2 通风窗宜使用铝板网，铝板厚度不小于5mm，透气孔面积不小于铝板总面积的60%。

6.1.2.3 箱变底座与基础连接平整无缝隙。

6.1.3 箱体面板6.1.3.1 箱顶、面板、门板无破损、变形，整体清洁。

当箱体面板破损时使用铁、铝等金属材料进行修补，箱顶破损时需加盖防水材料。

6.1.3.2 清扫箱体。

使用抹布、棉纱等清扫油污、蛛网等。

6.1.4 箱体锁具无丢失和损坏。

6.1.5 检查外部环境，清理影响箱变柜门开闭的杂物、危险品，拆除铁线等附着物，清理广告等印刷品。

10千伏**线箱式变安装标准作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10千伏**线安装箱式变作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10千伏**线**安装箱式变电站工作。

2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》。

编号:Q/NDL ZY 0301/001-2005 10KV 箱式变压器验收标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
宁夏电力公司
第 1 页共 7 页
1、范围
本作业指导书适用于新建和改建的10KV箱式配电变压器的验收工作。

2.引用文件：
SDJ 206—87《架空配电线路设计技术规程》
DL/T 601—1996《架空绝缘配电线路设计技术规程》
GBJ 148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50173—92《电气装置安装工程35Kv及以下架空电力线路施工及验收规范》
DL/T 602-1996《架空绝缘配电线路施工及验收规程》
《国家电网公司电力安全工作规程》(电力线路部分)（试行）
3.验收范围
变线杆
第 2 页共 7 页
5.验收具体内容
第 3 页共 7 页
第 4 页共 7 页
第 5 页共 7 页
第 6 页共 7 页。

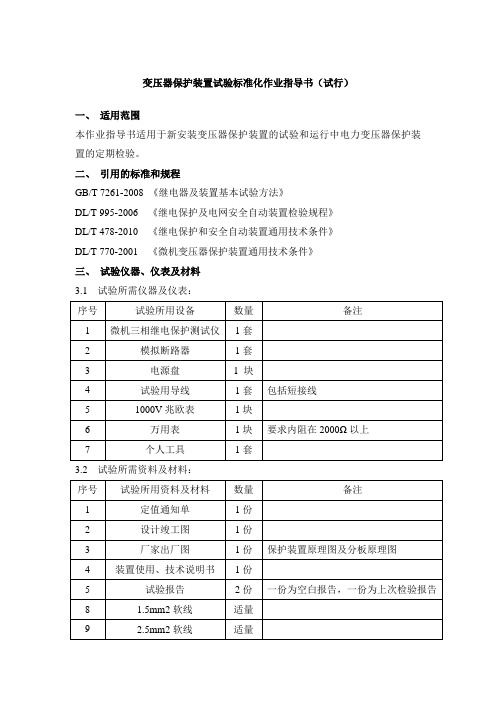

变压器保护装置试验标准化作业指导书（试行）一、适用范围本作业指导书适用于新安装变压器保护装置的试验和运行中电力变压器保护装置的定期检验。

二、引用的标准和规程GB/T 7261-2008 《继电器及装置基本试验方法》DL/T 995-2006 《继电保护及电网安全自动装置检验规程》DL/T 478-2010 《继电保护和安全自动装置通用技术条件》DL/T 770-2001 《微机变压器保护装置通用技术条件》三、试验仪器、仪表及材料3.1试验所需仪器及仪表：3.2试验所需资料及材料：四、作业准备1.人员准备1.1工作班人员应由至少两人组成。

1.2工作班人员应为通过考核合格的继电保护人员。

1.3工作班人员应精神状态良好，应触电急救；无妨碍工作的疾病。

1.4工作负责人应熟练掌握微机型变压器保护装置的检验知识，并具有相关的工作经验。

1.5工作班人员均应在工作前熟悉相关图纸资料和保护装置各项功能原理。

2.工作前的准备2.1开班前会，工作负责人向工作班人员详细交待工作地点、工作内容、工作时间、停电范围、相邻设备运行情况、所布置安全措施，并到工作现场落实安全措施布置情况。

2.2针对危险点分析中的危险点认真落实预防措施。

五、安全措施1.保证安全的组织措施1.1正确履行工作票制度：填写第一种工作票一式两份，内容应正确清晰。

开工前，所有安全措施应一次做完，并由工作许可人会同工作负责人检查现场的安全措施。

工作负责人、工作许可人任何一方不得擅自变更安全措施。

工作在有效期内未完成的，应办理延期手续。

1.2正确履行工作监护制度：完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、注意事项，填写二次设备及回路工作安全技术措施单，认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施。

工作负责人必须始终在工作现场，对工作班人员的安全进行认真监护，若工作负责人因故必须离开工作地点，应指定能胜任工作的人员临时代替；若工作负责人离开时间长，应由工作票签发人变更新工作负责人，两工作负责人应做好必要的交接。

10KV 配电变压器安装标准化作业流程纲要图及指导书1 / 910 千伏 ** 线配电变压器台安装标准化作业流程图工作任务10 千伏变压器台安装组织人员进行现场勘探编写作业指导书、 作业指导卡填写工作票吊装变压器`一次引线、避雷器安装定位、挖坑作业指导书审批； 学习工作票审查安装高压引线安装变压器台 横担架二次线及低压 安装跌落开关箱安装安装接地极资料准备工用具准备现场工作实行班前会，人员分工工作票动工立杆组装金具 指挥吊车就位做好停 电验电安及敷设接地极装接地 线及其余现场安全举措变台挂牌 拆掉接地线及 清理现场其余安全举措完 工工作票结束，整理资料编制人： 班组审查人： 单位审查人：编号 :10 千伏 ** 线变压器台安装标准化作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年代日至年代日内蒙古东部电力有限企业- 呼伦贝尔电业局 -** 供电局 - 配电班1、范围本指导书合用于 ** 供电局 ** 线** 变压器台安装工作。

作业。

如采纳此外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件国家电网企业《电力安全工作规程（电力线路部分）》《电气装置安装工程35kV 及以下架空电力线路施工及查收规范》内蒙古东部电力有限企业《架空配电线路安装检修规程》内蒙古东部电力有限企业《中低压配电网建设与技术改造原则建议》3、人员分工1 2 3 4 5 6内容负责人工作人员署名作业负责人（监护人）专责监护人施工前备料人员（负责保留相关技术资料）变台上工作人员地面工作人员吊车司机4、资料排序号名称规格单位数目责任人1变压器台2电杆12m根3标准变台资料套4跌落开关组5氧化锌避雷器组6低压赔偿箱7接地极8电缆（或绝缘导线）9隔走开关10接地带5、工用具排序号名称规格1吊车2钢丝吊绳3运杆车4脚扣5安全带6绝缘杆7高压接地线8传达绳9验电器10KV10液压钳11铁锨12剪钳台套米组米单位数目责任人台个台付付根组根支套把把6、风险剖析及防备举措排序号辨别项目危险要素防备及控制举措责任人1高处坠物防备不测事故发1、现场人员一定戴好安伤人生, 高空坠物伤人 ,全帽。

10kV配电变压器验收规范前言为了加强10kV配电变压器的验收管理，规范配电变压器现场验收工作，保证配电变压器验收质量，确保投入运行的配电变压器符合国家及公司相关技术要求，特制定本验收规范。

为了保证投运后的配电变压器安全、可靠、稳定运行，新建电站的配电变压器验收必须认真、严格地按本规范进行。

1、范围1.1 本规范规定了10kV配电变压器现场验收的验收项目、验收内容和验收标准等内容。

1.1 本规范适用于10kV配电变压器验收工作。

2、术语和定义2.1 配电变压器由较高电压降至最末级配电电压，直接做配电用的电力变压器。

2.2 干式配电变压器铁心和绕组都不浸入绝缘液体中的变压器。

3、验收总体要求3.1 验收人员根据技术协议、设计图纸、技术规范和本验收规范开展现场验收。

3.2 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。

3.3 验收完成后，必须完成相关图纸的校核修订。

3.4 竣工图纸和验收文档移交运行单位。

3.5 施工单位将备品、备件移交运行单位。

4、验收前应具备条件4.1 配电变压器本体、附件及其控制回路已按设计要求施工及安装完毕。

4.2 配电变压器调试、交接试验工作全部完成并满足要求。

4.3 施工单位已组织进行自检，监理单位完成了初检，并已按初检意见整改完毕，缺陷已消除。

4.4 设备标志牌、警示牌等设施齐全并符合规范要求。

4.5 配电变压器施工图、竣工图、各项调试及试验报告、监理报告等技术资料和文件已整理完毕。

4.6 配电变压器的验收文档已编制并经审核完毕。

4.7 施工场所已清理或恢复完毕。

5、验收内容5.1 10kV 配电变压器的资料验收新建的10kV 配电变压器应具备以下相关资料:5.1.1 施工依据文件，包括立项批复、设计文件等；5.1.2 施工组织文件，包括土建、电气安装开工报告、施工组织措施、建立联系单、设计变更通知、市政报建开挖批复或者土地使用协5.1.3 10kV配电变压器订货相关文件、订货技术合同和技术协议等；5.1.4 制造厂提供的主、附件产品合格证书以及中文说明书，要求齐全，内容相符；5.1.5 监造报告（有监造时）；5.1.6 制造厂提供的主、附件出厂试验报告和记录；5.1.7 主、附件抽样试验报告和记录；5.1.8 运输过程质量控制文件；5.1.9 开箱验收记录；5.1.10 施工质量文件，包括质量检查评定、测试材料等；5.1.11 施工安装文件，包括现场施工记录、安装记录等；5.1.12 交接试验报告、调试报告；5.1.13 竣工报告；5.1.14 加盖公章的设计图和竣工图以及工程内容说明等；5.1.15 监理报告，隐蔽工程报告；5.1.16 制造厂提供的安装图纸；5.1.17 缺陷处理报告；5.1.18 设备、特殊工具及备品清单。

编号：Q/BC-AZ-070 10KV线路测试变压器作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
天津电力公司北辰供电分公司
1适用范围
本作业指导书适用于天津电力公司北辰供电分公司10KV线路变压器现场测试。

2引用文件
GB 1094.3—2003 电力变压器第三部分绝缘水平和绝缘试验
GB 50150 –1991 电气装置安装工程电气设备交接试验标准
DL/T 574—1995 有载分接开关运行维修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
试验记录:
油浸式变压器绝缘试验原始记录
第 21 页共15页。

35/10kV智能箱式变电站试验作业指导书编制:审核:批准：2019年12月23日发布2019年12月23日实施1.目的为保证10/35KV开闭所试验的安全和试验质量，特制定本规定。

2.范围本规范仅适用于公司所生产的10/35KV开闭所试验工作。

3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。

4.工作装备三相四线线轴，插排，单相插头，直流电源模块，万用表，钳形表，串表，升流车，调压车，兆欧表，耐压变压器，耐压控制台，试验变压器，隔离防护设备，验电器，试验联线等5.工作内容其他隔离操作手柄，断路器储能手柄，五防锁万用钥匙，试验记录，不合格项记录，不合格项标识和产品却件标识等2/5号2、断路器操作五次无异常；3、本体指示、保护和智能操控装置指示正常；4、保护信号上传正常；5、备用信号正常；是否确。
