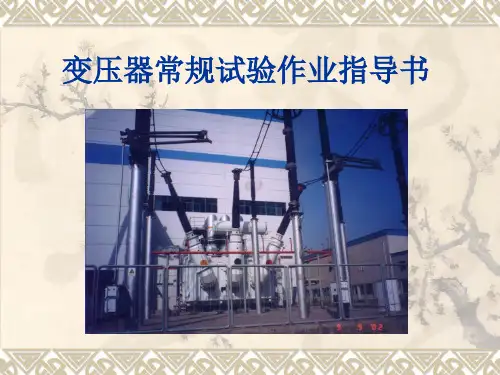

变压器常规试验作业指导书汇总

变压器检验作业指导书一、引言本作业指导书旨在规范变压器检验作业流程，确保变压器的正常运行和安全使用。

本指导书适合于各类变压器的检验作业，包括新装变压器的初次检验、运行中变压器的定期检验以及维修后的变压器的复检等。

二、检验准备1. 检验前，需准备好以下工具和设备：- 检验仪器：包括绝缘电阻测量仪、变压器油品测试仪、温度计等；- 检验设备：包括电源、负载箱、电流互感器等；- 安全防护用具：包括绝缘手套、绝缘靴、安全帽等。

2. 检验前，需对变压器进行外观检查：- 检查变压器外壳是否完好；- 检查变压器绝缘件是否有损坏或者松动；- 检查变压器冷却系统是否正常。

三、检验流程1. 绝缘电阻测试：- 将变压器的所有绕组与地之间进行绝缘电阻测试；- 测试结果应符合相关标准要求。

2. 变压器油品测试：- 取样变压器油品，进行介质损耗测试、介质电阻率测试等；- 测试结果应符合相关标准要求。

3. 温度测试：- 测量变压器的各个部位的温度，包括油温、绕组温度等；- 温度应在正常工作范围内。

4. 负载测试：- 施加额定负载至变压器，观察其运行情况；- 检查变压器的负载能力是否符合要求。

5. 短路阻抗测试：- 施加额定电压至变压器，测量其短路阻抗；- 测试结果应符合相关标准要求。

6. 绝缘油处理：- 若变压器油品测试结果异常，需进行绝缘油处理，包括过滤、干燥等。

四、检验记录与报告1. 检验过程中，需详细记录各项测试数据、操作步骤及观察结果。

2. 检验完成后，编制检验报告，包括变压器的基本信息、检验结果及评价。

3. 检验报告应保存备查，以备日后参考。

五、安全注意事项1. 在进行变压器检验作业时，需严格遵守相关安全操作规程，确保人员和设备的安全。

2. 在进行高压测试时，需采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。

3. 在进行油品测试时，需注意防火、防爆等安全措施，确保作业场所的安全。

六、结束语本作业指导书详细介绍了变压器检验的作业流程和注意事项，通过严格按照指导书执行检验作业，可以确保变压器的正常运行和安全使用。

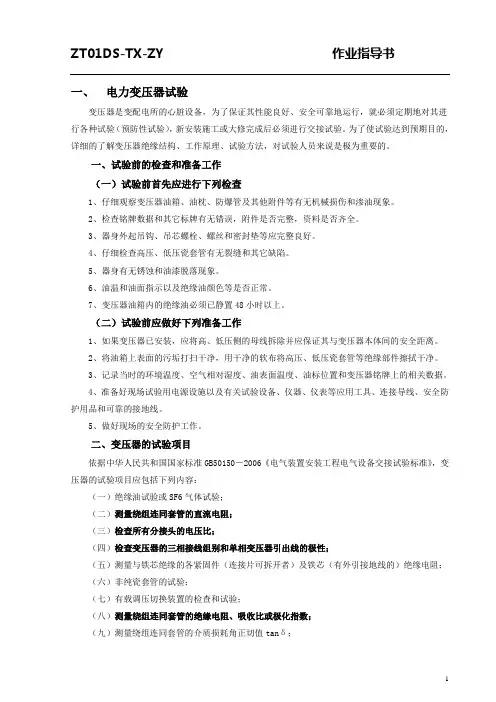

一、电力变压器试验变压器是变配电所的心脏设备，为了保证其性能良好、安全可靠地运行，就必须定期地对其进行各种试验（预防性试验），新安装施工或大修完成后必须进行交接试验。

为了使试验达到预期目的，详细的了解变压器绝缘结构、工作原理、试验方法，对试验人员来说是极为重要的。

一、试验前的检查和准备工作（一）试验前首先应进行下列检查1、仔细观察变压器油箱、油枕、防爆管及其他附件等有无机械损伤和渗油现象。

2、检查铭牌数据和其它标牌有无错误，附件是否完整，资料是否齐全。

3、器身外起吊钩、吊芯螺栓、螺丝和密封垫等应完整良好。

4、仔细检查高压、低压瓷套管有无裂缝和其它缺陷。

5、器身有无锈蚀和油漆脱落现象。

6、油温和油面指示以及绝缘油颜色等是否正常。

7、变压器油箱内的绝缘油必须已静置48小时以上。

（二）试验前应做好下列准备工作1、如果变压器已安装，应将高、低压侧的母线拆除并应保证其与变压器本体间的安全距离。

2、将油箱上表面的污垢打扫干净，用干净的软布将高压、低压瓷套管等绝缘部件擦拭干净。

3、记录当时的环境温度、空气相对湿度、油表面温度、油标位置和变压器铭牌上的相关数据。

4、准备好现场试验用电源设施以及有关试验设备、仪器、仪表等应用工具、连接导线、安全防护用品和可靠的接地线。

5、做好现场的安全防护工作。

二、变压器的试验项目依据中华人民共和国国家标准GB50150－2006《电气装置安装工程电气设备交接试验标准》，变压器的试验项目应包括下列内容：（一）绝缘油试验或SF6气体试验；（二）测量绕组连同套管的直流电阻；（三）检查所有分接头的电压比；（四）检查变压器的三相接线组别和单相变压器引出线的极性；（五）测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缘电阻；（六）非纯瓷套管的试验；（七）有载调压切换装置的检查和试验；（八）测量绕组连同套管的绝缘电阻、吸收比或极化指数；（九）测量绕组连同套管的介质损耗角正切值tanδ；（十）测量绕组连同套管的直流泄漏电流；（十一）变压器绕组变形试验；（十二）绕组连同套管的交流耐压试验；（十三）绕组连同套管的长时感应电压试验带局部放电试验；（十四）额定电压下的冲击合闸试验；（十五）检查相位；（十六）测量噪音。

1编制依据1.1 《中船重工海为巴州若羌二期30MWp光伏并网发电项目电气专业施工组织设计》1.2 《电气专业施工组织设计》1.3 《新疆电建公司质量体系文件》（2007）1.4 《电力建设安全工作规程》(火力发电厂部分) DL 5009.1-20021.5 《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）1.6 《防止电力生产重大事故的二十五项重点要求》国电发[2000]589号1.7 《火电施工质量检验及评定标准》（DL/T5161-2002）1.8 《工程建设标准强制性条文》(电力工程部分) 2006年版2任务概况2.1工作任务及内容本作业指导书适用中船重工海为巴州若羌二期30MWp光伏并网发电项目变压器交接试验，其中油浸式变压器共有31台，干式变压器2台，接地变1台，主要检测变压器经运输及现场安装后的绝缘强度、变比、直流电阻以及正常运行能力。

2.2工作特点试验项目多、试验电压高、危险性高、试验仪器为精密贵重仪器，必须由专业持证人员严格按照试验规范进行操作。

3施工准备及条件3.1附件试验在组装前进行并合格,油浸式变压器本体试验必须在本体注油12小时后进行。

3.2厂家的技术资料和文件齐全。

3.3作业指导书编写完毕，且已经审核批准允许使用。

3.4工具准备齐全，试验设备齐全,并经检验合格,在有效期内使用，试验人员齐全到位。

3.5施工场地清理干净，被试品擦拭干净，无灰尘及油渍。

3.6试验现场试验用电源，应可靠、稳定。

3.7各试验设备接地端必须可靠接入地网。

3.8试验设备摆放得当，保证被试品、操作人员与被试验设备的高压安全距离，安全措施到位。

4施工工具及方法4.1施工工具及试验设备4.2劳动力组织试验人员 4人监护人 1人4.3试验工序及试验方法4.3.1工作流程接线→做安全措施→外观检查，核对铭牌→短接被试侧，非试侧短接接地→测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻→绝缘油试验→测量绕组连同套管的绝缘电阻、吸收比或极化指数→测量绕组连同套管的直流电阻→检查所有分接头的变压比和检查变压器的三相接线组别→测量绕组连同套管的介质损耗角正切值tgδ→测量绕组连同套管的直流泄漏电流→绕组连同套管的交流耐压试验→恢复及记录整理4.3.2试验项目及试验方法4.3.2.1检查变压器本体应擦拭干净，核对铭牌应与设计要求一致,油位符合要求,试验侧于非试验侧明显断开并符合安全要求(20-35kV不小于600mm,60-110kV不小于1005mm,220kV不小于1500mm非试验侧短路接地)4.3.2.2测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻。

变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，用于将电能从一个电路传输到另一个电路，起到改变电压、电流和功率的作用。

为了确保变压器的正常运行和安全使用，需要进行定期的检验工作。

本作业指导书旨在提供变压器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。

二、检验前准备1. 检查变压器的运行记录和维护记录，了解变压器的使用情况和维护情况。

2. 检查变压器周围的环境，确保检验工作的安全进行。

3. 准备检验所需的设备和工具，包括检验仪器、测量工具、绝缘材料等。

三、外观检查1. 检查变压器外壳和绝缘罩的完整性，是否有损坏或漏油现象。

2. 检查变压器接线端子的紧固情况，是否有松动或腐蚀现象。

3. 检查变压器的冷却系统，包括冷却器、冷却风机等，确保其正常运行。

四、绝缘电阻测量1. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量绝缘电阻时，应按照变压器的额定电压和绝缘等级要求进行。

五、变比测量1. 使用变比测试仪对变压器的变比进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量变比时，应按照变压器的额定电压和变比要求进行。

六、负载损耗测量1. 使用负载损耗测试仪对变压器的负载损耗进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量负载损耗时，应按照变压器的额定电压和负载损耗要求进行。

七、局部放电检测1. 使用局部放电检测仪对变压器的局部放电情况进行检测。

2. 检测前，确保变压器处于断开电源状态，并进行接地处理。

3. 检测局部放电时，应按照变压器的额定电压和局部放电要求进行。

八、绝缘油检测1. 采集变压器绝缘油样品，并送至实验室进行绝缘油检测。

2. 检测项目包括绝缘油的介质损耗、介质电阻、水分含量等。

3. 根据检测结果，评估变压器绝缘油的质量和绝缘性能。

九、检验报告编写1. 根据检验结果，编写详细的检验报告。

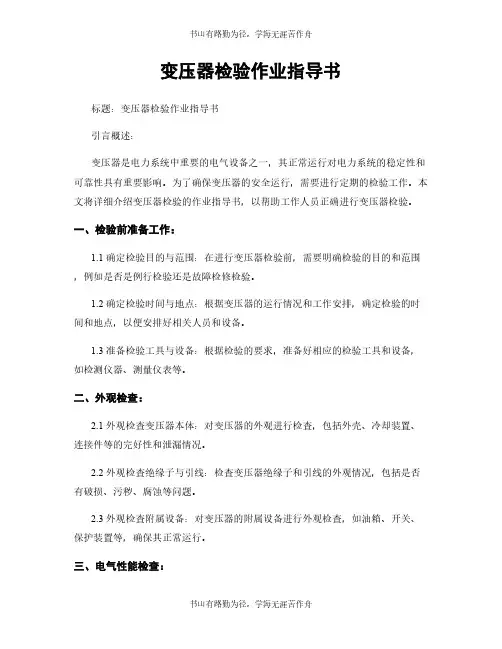

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备之一，其正常运行对电力系统的稳定性和可靠性具有重要影响。

为了确保变压器的安全运行，需要进行定期的检验工作。

本文将详细介绍变压器检验的作业指导书，以帮助工作人员正确进行变压器检验。

一、检验前准备工作：1.1 确定检验目的与范围：在进行变压器检验前，需要明确检验的目的和范围，例如是否是例行检验还是故障检修检验。

1.2 确定检验时间与地点：根据变压器的运行情况和工作安排，确定检验的时间和地点，以便安排好相关人员和设备。

1.3 准备检验工具与设备：根据检验的要求，准备好相应的检验工具和设备，如检测仪器、测量仪表等。

二、外观检查：2.1 外观检查变压器本体：对变压器的外观进行检查，包括外壳、冷却装置、连接件等的完好性和泄漏情况。

2.2 外观检查绝缘子与引线：检查变压器绝缘子和引线的外观情况，包括是否有破损、污秽、腐蚀等问题。

2.3 外观检查附属设备：对变压器的附属设备进行外观检查，如油箱、开关、保护装置等，确保其正常运行。

三、电气性能检查：3.1 绝缘电阻测量：使用绝缘电阻测量仪对变压器的绝缘电阻进行测量，以判断绝缘性能是否符合要求。

3.2 变比测量：使用变比测试仪对变压器的变比进行测量，以检查是否存在变比异常或误差。

3.3 负载损耗测量：通过测量变压器的负载损耗，判断变压器的负载能力和效率是否正常。

四、油质检查：4.1 油质外观检查：对变压器的绝缘油进行外观检查，包括颜色、浑浊度、气味等的观察。

4.2 油质分析检测：通过取样分析变压器绝缘油的物理性质和化学指标，判断油质是否正常。

4.3 油位与油温检测：检查变压器的油位和油温是否在正常范围内，以确保变压器正常运行。

五、运行试验：5.1 空载试验：在变压器无负载情况下进行试验，观察和测量变压器的空载电流、空载损耗等参数。

5.2 负载试验：在变压器负载情况下进行试验，观察和测量变压器的负载电流、负载损耗等参数。

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，其正常运行对电网的稳定运行起着至关重要的作用。

为了确保变压器的正常运行，必须对其进行定期的检验和维护。

本文将详细介绍变压器检验的作业指导书，匡助操作人员正确、全面地进行变压器的检验工作。

一、检验前准备1.1 确认变压器的基本信息：在进行检验前，首先要确认变压器的基本信息，包括型号、额定容量、创造厂家等，以便后续的检验工作。

1.2 准备检验工具和设备：根据变压器的型号和检验要求，准备好相应的检验工具和设备，如绝缘电阻测试仪、油温计等。

1.3 制定检验计划：在进行检验前，应制定详细的检验计划，包括检验的内容、方法、时间等，确保检验工作有条不紊地进行。

二、外观检查2.1 检查外壳和接线端子：首先要对变压器的外壳和接线端子进行检查，确认是否有损坏、腐蚀等情况，保证变压器的外观完好。

2.2 检查冷却系统：检查变压器的冷却系统，包括冷却器、风扇等部件，确保冷却系统正常运行。

2.3 检查标牌和铭牌：检查变压器上的标牌和铭牌，确认其信息是否清晰完整，以便后续的维护和管理。

三、绝缘测试3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。

3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗因数测试、溶解气体分析等，确保绝缘油的质量符合标准。

3.3 绝缘强度测试：进行绝缘强度测试，包括耐压测试、局部放电测试等，确保绝缘强度符合要求。

四、油温检测4.1 测量油温：使用油温计等工具对变压器的油温进行测量，确保变压器在正常运行温度范围内。

4.2 检查冷却系统：检查变压器的冷却系统是否正常运行，确保变压器的油温得以有效控制。

4.3 记录油温数据：将测量到的油温数据记录下来，作为后续分析和维护的参考。

五、综合检查5.1 检查接线端子：对变压器的接线端子进行检查，确保连接坚固、无松动现象。

5.2 检查接地系统：检查变压器的接地系统，确保接地良好，保证人员和设备的安全。

变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。

3.1.2变压器试验过程中存在烫伤伤害。

3.1.3变压器试验过程中存在高空坠落伤害。

3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。

3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。

3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。

3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。

3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。

3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。

3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。

3.2.8 高压试验须两人以上进行，一人操作、一人监护。

试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。

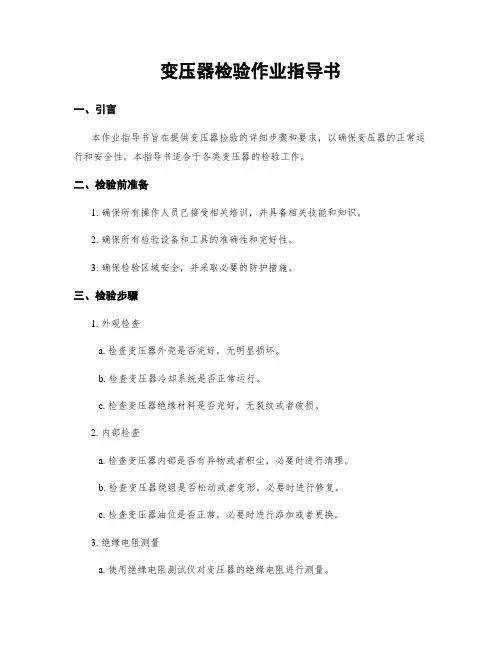

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的正常运行和安全性。

本指导书适合于各类变压器的检验工作。

二、检验前准备1. 确保所有操作人员已接受相关培训，并具备相关技能和知识。

2. 确保所有检验设备和工具的准确性和完好性。

3. 确保检验区域安全，并采取必要的防护措施。

三、检验步骤1. 外观检查a. 检查变压器外壳是否完好，无明显损坏。

b. 检查变压器冷却系统是否正常运行。

c. 检查变压器绝缘材料是否完好，无裂纹或者破损。

2. 内部检查a. 检查变压器内部是否有异物或者积尘，必要时进行清理。

b. 检查变压器绕组是否松动或者变形，必要时进行修复。

c. 检查变压器油位是否正常，必要时进行添加或者更换。

3. 绝缘电阻测量a. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

b. 确保测量结果符合规定的标准值范围。

4. 功率损耗测量a. 使用功率损耗测试仪对变压器的功率损耗进行测量。

b. 确保测量结果符合规定的标准值范围。

5. 绕组电阻测量a. 使用绕组电阻测试仪对变压器的绕组电阻进行测量。

b. 确保测量结果符合规定的标准值范围。

6. 转向性试验a. 使用转向性测试仪对变压器的转向性进行试验。

b. 确保试验结果符合规定的标准值范围。

7. 绝缘油测试a. 取样变压器绝缘油，并送至实验室进行绝缘油测试。

b. 确保测试结果符合规定的标准值范围。

8. 交流耐压试验a. 使用交流耐压测试仪对变压器进行耐压试验。

b. 确保试验结果符合规定的标准值范围。

9. 整体性能测试a. 对变压器进行整体性能测试，包括负载损耗、温升等。

b. 确保测试结果符合规定的标准值范围。

四、检验记录与报告1. 检验记录a. 对每一项检验步骤进行详细记录，包括检验日期、检验人员、检验结果等。

b. 确保记录准确、完整。

2. 检验报告a. 根据检验记录编制检验报告。

b. 报告中应包括检验结果、异常情况、建议的修复措施等。

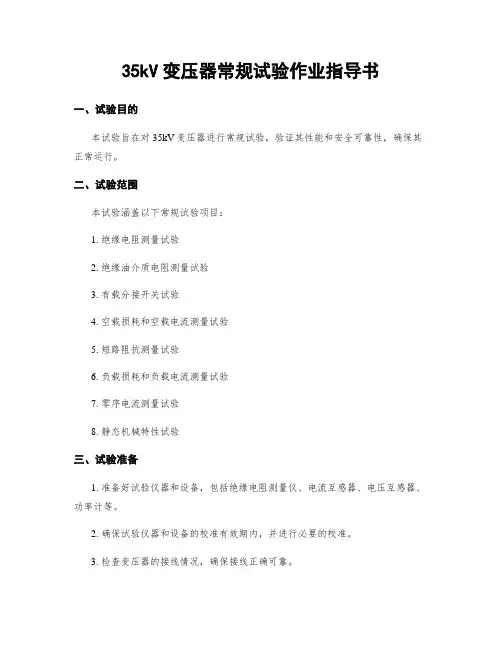

35kV变压器常规试验作业指导书一、试验目的本试验旨在对35kV变压器进行常规试验，验证其性能和安全可靠性，确保其正常运行。

二、试验范围本试验涵盖以下常规试验项目：1. 绝缘电阻测量试验2. 绝缘油介质电阻测量试验3. 有载分接开关试验4. 空载损耗和空载电流测量试验5. 短路阻抗测量试验6. 负载损耗和负载电流测量试验7. 零序电流测量试验8. 静态机械特性试验三、试验准备1. 准备好试验仪器和设备，包括绝缘电阻测量仪、电流互感器、电压互感器、功率计等。

2. 确保试验仪器和设备的校准有效期内，并进行必要的校准。

3. 检查变压器的接线情况，确保接线正确可靠。

4. 确保试验环境符合要求，包括温度、湿度等。

四、试验步骤1. 绝缘电阻测量试验a. 将绝缘电阻测量仪的电极分别连接到变压器的高压绕组和地线上。

b. 施加适当的直流电压，记录电流和电压值。

c. 根据测量结果计算绝缘电阻值，并与标准值进行比较。

2. 绝缘油介质电阻测量试验a. 将绝缘油介质电阻测量仪的电极分别浸入变压器绝缘油中。

b. 施加适当的直流电压，记录电流和电压值。

c. 根据测量结果计算绝缘油介质电阻值，并与标准值进行比较。

3. 有载分接开关试验a. 操作有载分接开关，将变压器的分接头切换到不同位置。

b. 在每一个分接头位置下，测量变压器的负载损耗和负载电流。

c. 记录测量结果，并与标准值进行比较。

4. 空载损耗和空载电流测量试验a. 断开变压器的低压侧负载，使之处于空载状态。

b. 测量变压器的空载损耗和空载电流。

c. 记录测量结果，并与标准值进行比较。

5. 短路阻抗测量试验a. 将短路电压表的电极分别连接到变压器的高压绕组和低压绕组上。

b. 施加适当的电压，记录电流和电压值。

c. 根据测量结果计算短路阻抗值，并与标准值进行比较。

6. 负载损耗和负载电流测量试验a. 连接适当的负载到变压器的低压侧。

b. 测量变压器的负载损耗和负载电流。

c. 记录测量结果，并与标准值进行比较。

变压器试验程序1 .绕组绝缘电阻吸收比和极化指数测量 1.1 概述本项目主要是检查变压器的绝缘是否有受潮、脏污以及贯穿性的集中缺 陷。

在测量变压器的绝缘电阻时应将变压器从电网上断开，宜待其上、下层油 温基本一致后，再进行测量。

1.2 拆开各侧绕组连线。

按规程规定使用兆欧表，测量线圈和接地部位见表1。

表1测量线圈和接地部位序号 双线圈变压器 三线圈变压器 测量线圈 接地部位 测量线圈 接地部位1 低压 高压线圈和外 壳低压 高压、中压线圈和外壳 2 高压低压线圈和外 壳中压 高压、低压线圈和外壳 3高压 中压、低压线圈和外壳 4 高压和低压外壳高压和中压 低压线圈和外壳5高压、中压和低压外壳1.3 测量方法按表1的要求接好试验线。

启动兆欧表后，分别读取15s 、1min 的数据， 以便计算吸收比。

当需要测量极化指数时，应读取1min 和10min 的数据。

极化指数=JR1min1.4 注意事项a ）测量引线应绝缘良好；b ）测量前、后应充分放电。

2绕组直流电阻、变比测量 2.1 测量目的a ）检查绕组焊接质量；b ）检查绕组导体或引出线是否存在断股或开路 问题；c ）检查层、匝间有无短路的现象；d ）检查分接开关接触是否良好。

2.2 测量方法a ）按图1接好试验线路，其它绕组不宜短路b ）合上测量仪器电源，选择合适的量程；c ）按下仪器的启动按钮，开始测量；R 吸收比=、 R15s图1绕组直流电阻接线d）待仪器显示的数据稳定后，读取测量数据；e）读完数据后，按下复位或放电按钮；f）仪器放电结束后，方可进行改接线或拆线。

2.4注意事项a）测量前应记录变压器绕组温度和绝缘油温度；b）测量端子应接触良好，必要时应打磨测点表面；c）调节无载分接开关时，应来回转动几次触头，使触头接触良好；d）测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；e）当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧，如图1所示；f）试验设备应可靠接地，被试品试验完毕后充分放电。

变压器试验作业指导书变压器实验作业指导书一、试验内容与适用范围1、内容主要包含变压器绝缘及稀释比试验、变压器直流电力阻试验、变压器变比试验，除雪变压器高压套管介损试验和电力变压器交流耐压试验的试验程序，注意事项和试验标准。

2、本指导书主要适用于v/x、v/v接线形式的牵引变压器及电力三相变压器的试验。

二、试验仪器及材料三、人员配置及要求根据《除雪变电所安全工作规程》第102、106、111条的规定，工作领导人的安全等级严禁高于三级，变压器试验工作小组成员严禁多于2人，安全等级严禁高于二级，其中必须存有一人安全等级严禁高于三级。

作业人员穿好工作服、绝缘鞋，戴安全帽进行试验。

上下变压器时手揪稳中求进踏訾。

运送试验仪器应用领域绳索吊传，严禁抛扔仪器。

序号1234567名称绝缘测试仪/兆欧表直流电力阻测试仪变比测试仪介质损耗测试仪交流耐压试验箱串成极变压器短封线型号数量1111111四、试验流程图开始做好安全，着装，仪器的准备工作绝缘电阻及吸收比试验直流电阻试验变比试验电力变压器需做牵引变压器需做电力变压器交流耐压试牵引变压器高压套管介验损试验记录试验数据试验完毕后清理现场确认工具材料无遗漏人员撤离现场作业结束。

试验不合格五、准备工作1、衣着符合规定，工具、材料、试验仪器准备工作齐全。

2、对投运的变压器进行试验，确认工作票及停电范围，确认变压器高低压侧已挂好接地线，变压器端子接线已拆除。

3、对崭新变压器展开试验，证实变压器端子并无接线，对变压器外壳搞好中剧。

4、作业区扎不好警告拎，不许远远超过警告拎作业。

5、记录需试验变压器的铭牌信息，确认变压器分接调压档位。

六、各项试验步骤变压器绝缘及吸收比试验流程1.检查绝缘测试仪/兆欧表与否较好，与否在校验期内；2.电气设备绝缘电阻测试选仪器测试电压，电压等级应按下列规定执行：（1）500v以下至100v的电气设备或电路，使用500v；（2）10000v以下至500v的电气设备或电路，使用2500v；（3）10000v以上的电气设备或电路，使用5000v。

变压器检验作业指导书【作业指导书】变压器检验作业指导书一、引言变压器是电力系统中重要的电力设备之一，对其进行定期的检验是确保其正常运行和安全使用的重要环节。

本作业指导书旨在为变压器检验提供详细的操作指导，确保操作人员按照标准程序进行检验工作，保证检验结果的准确性和可靠性。

二、检验目的1. 确定变压器的运行状态和性能是否符合要求；2. 发现和排除变压器存在的故障和隐患；3. 提供变压器运行数据和性能评估依据。

三、检验范围本次变压器检验主要包括外观检查、绝缘电阻测量、绝缘油分析、局部放电检测、电气参数测量等内容。

四、检验工具和设备1. 外观检查：手电筒、相机；2. 绝缘电阻测量：绝缘电阻测试仪、绝缘电阻测试线；3. 绝缘油分析：绝缘油采样器、绝缘油分析仪；4. 局部放电检测：局部放电检测仪、高压电源、探头；5. 电气参数测量：电流表、电压表、功率因数表等。

五、检验步骤1. 外观检查：a. 使用手电筒检查变压器外壳和接线端子是否有损坏、变形或者腐蚀等情况；b. 使用相机拍摄变压器外观照片，记录外观状态。

2. 绝缘电阻测量：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 将绝缘电阻测试仪与变压器绝缘电阻测试线连接；c. 按照测试仪的操作说明进行测试，记录测试结果。

3. 绝缘油分析：a. 使用绝缘油采样器采集变压器绝缘油样品；b. 将采集的绝缘油样品送至实验室进行分析，包括颜色、气体分析、含水量等指标；c. 根据实验室提供的测试结果，评估变压器绝缘油的状态。

4. 局部放电检测：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 将局部放电检测仪与变压器高压侧连接，接地侧连接地线；c. 按照检测仪的操作说明进行局部放电测试，记录测试结果。

5. 电气参数测量：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 使用电流表、电压表、功率因数表等测量仪器，按照变压器的接线方式进行电气参数测量；c. 记录电流、电压、功率因数等参数，并与设计值进行对照。

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，对其进行定期检验是保证电力系统正常运行和延长设备寿命的重要措施。

本文将详细介绍变压器检验作业指导书的内容和要点。

一、检验前准备1.1 确认检验周期：根据变压器的使用情况和厂家要求，确定检验周期。

1.2 准备检验设备：准备好检验所需的仪器设备，确保设备正常运行。

1.3 确认检验人员：确定参与检验的人员，确保其具备相关专业知识和经验。

二、检验内容2.1 外观检查：检查变压器外观是否有损坏、漏油等情况。

2.2 绝缘电阻测试：使用绝缘电阻测试仪对变压器绝缘进行测试。

2.3 油质检测：取样检测变压器绝缘油的质量和污染程度。

三、检验方法3.1 视觉检查：通过目视检查变压器外观情况，包括外壳、冷却器等。

3.2 仪器检测：使用专业仪器对变压器绝缘电阻、局部放电等进行检测。

3.3 取样检测：按照标准要求取样检测变压器绝缘油的质量。

四、检验记录4.1 检验报告：对检验结果进行记录和整理，形成检验报告。

4.2 检验数据：将检验所得数据进行归档保存，备查。

4.3 故障分析：对检验中发现的问题进行分析和处理，及时修复。

五、检验后处理5.1 维护保养：根据检验结果进行维护保养，确保变压器正常运行。

5.2 记录归档：将检验记录和报告进行归档保存，方便日后查阅。

5.3 定期复检：根据检验周期要求，定期对变压器进行复检，确保设备安全可靠。

结论：通过本文的介绍，读者可以了解变压器检验作业指导书的主要内容和要点，希望对变压器检验工作有所帮助。

变压器是电力系统中重要的设备，定期检验对保障电力系统安全稳定运行具有重要意义。

目录1.编制目的 (2)2.编制依据 (2)3.设备概况 (2)4.试前准备工作 (3)5.试验方法 (3)6.测量验收标准 (4)7.职业安全卫生及环境措施 (4)1.编制目的变压器在电力系统中极其重要，为了华润宜兴热电厂机组能够安全正确的点火发电，变压器能够安全无误的运行，特编制本方案。

2.编制依据2.1 《电气装置安装工程电气设备交接试验标准》2.2 《火电厂施工质量检验及评定标准》2.3 变压器生产厂家使用说明书及出厂试验报告2.4 《火力发电厂工程施工组织导则》2.5 《电力建设施工及验收技术规范》2.6 《电力建设安全工作规程》2.7 华东电力设计院图纸3.设备概况3.1 #1、#2主变设备概况产品型号： SF10-75000/110额定容量： 75000 KVA额定电压： 121±2×2.5%/6.3 KV额定电流： 357.9/6873.2 A额定频率： 50 HZ联接组别号： YNd11冷却方式： ONAN绝缘水平： L1480AC200-LI325AC140/LI75AC35产品代号： 1LB.710.1795.01制造单位：江苏华鹏变压器有限公司3.2 高压备用变压器设备概况产品型号： SZ10-16000/110额定容量： 16000 KVA额定电压： 110±8×1.25%/6.3 KV额定电流： 84.0/1466.3 A额定频率： 50 HZ联接组别号： YNd11冷却方式： ONAN绝缘水平： L1480AC200-LI325AC140/LI75AC35产品代号： 1LB.710.1769.01制造单位：江苏华鹏变压器有限公司4.试验前准备工作4.1 本方案已批准。

4.2 变压器处于安装位置处，且静止稳定。

变压器本体不能带电，引出线和外部设备必须断开。

4.3 建设方监理安装人员均已到场。

4.4 调试设备均已准备就绪，满足调试所需。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的安全运行和性能符合标准要求。

本指导书适合于各类变压器的检验工作。

二、检验前准备1. 确定检验范围：根据变压器的类型和规格，确定需要进行的检验项目。

2. 准备检验设备：包括电压表、电流表、绝缘电阻测试仪、温度计等。

3. 确保安全：检查变压器周围环境，确保无明火、易燃物品等危（wei）险因素。

三、检验步骤1. 外观检查- 检查变压器外壳是否完好，有无变形、裂纹等损坏情况。

- 检查接线端子是否紧固，无松动现象。

- 检查冷却系统是否正常，散热器是否清洁。

2. 绝缘电阻测试- 使用绝缘电阻测试仪对变压器的绝缘电阻进行测试。

- 测试前应确保变压器已停电，并断开所有连接。

3. 电气参数测试- 测量变压器的额定电压、额定电流、短路阻抗等参数。

- 根据变压器的规格和标准要求，进行相应的测量和记录。

4. 负载性能测试- 将变压器连接到负载电路上，进行负载性能测试。

- 测试过程中应监测变压器的温度、电流等参数，并记录数据。

5. 绝缘油分析- 采集变压器绝缘油样品，送至实验室进行绝缘油分析。

- 根据分析结果，评估变压器的绝缘状态和潜在故障风险。

6. 检验报告编写- 根据实际检验结果，编写详细的检验报告。

- 报告中应包括变压器的基本信息、检验项目、检验结果、存在的问题及建议等内容。

四、检验要求1. 检验过程中，应严格按照标准要求进行操作，确保测量的准确性和可靠性。

2. 检验设备应经过校准，并定期检查和维护，确保其正常工作。

3. 检验人员应具备相关的专业知识和技能，并遵守相关安全操作规程。

4. 检验报告应及时编写和归档，以备后续参考和分析。

五、安全注意事项1. 在检验过程中，严禁触摸带电部件，必要时应佩戴绝缘手套和其他个人防护装备。

2. 在进行绝缘电阻测试和负载性能测试时，应遵循相应的安全操作规程，确保人员和设备的安全。

3. 如发现变压器存在明显的安全隐患或者故障，应及时住手检验工作，并采取相应的措施进行修复或者更换。

变压器检验作业指导书一、引言本作业指导书旨在指导变压器的检验作业，并确保变压器的质量和性能符合相关标准和要求。

本指导书包含了检验前的准备工作、检验过程中的注意事项以及检验后的处理等内容。

二、检验前的准备工作1. 确定检验的变压器型号、额定容量和技术要求。

2. 检查变压器的外观是否完好，是否有损坏或变形的情况。

3. 检查变压器的绝缘电阻和绝缘电压是否符合要求。

4. 确保变压器的冷却系统正常运行，冷却介质是否充足。

5. 准备好检验所需的仪器设备和工具，包括电压表、电流表、温度计等。

三、检验过程中的注意事项1. 检查变压器的接线是否正确，是否符合电气图纸和接线图的要求。

2. 检查变压器的绝缘电阻和绝缘电压，确保其符合标准要求。

3. 测量变压器的空载损耗和短路阻抗，确保其在合理范围内。

4. 检查变压器的冷却系统，包括冷却油的温度、流量和压力等参数，确保其正常工作。

5. 检查变压器的外观和绝缘表面，确保没有损坏或污染。

四、检验后的处理1. 根据检验结果，评估变压器的质量和性能是否符合要求。

2. 如果发现问题或不合格项，及时采取措施修复或更换。

3. 对合格的变压器进行记录和归档，包括检验日期、检验人员、检验结果等信息。

4. 对不合格的变压器进行追溯和分析，找出问题的原因，并采取措施进行改进。

五、总结本作业指导书详细介绍了变压器检验的准备工作、注意事项以及检验后的处理等内容。

通过按照本指导书进行检验作业，可以确保变压器的质量和性能符合要求，并提高变压器的可靠性和安全性。

同时，本指导书也为变压器检验工作提供了一套标准化的操作流程，方便检验人员进行参考和操作。

变压器试验作业指导书1适用范围变压器试验2变压器试验前的准备（1）试验前应详细了解试验的内容和工作条件及工艺、现场情况等并对试验对象进行仔细检查、以确定试验方案和安全措施，如有特殊情况，应采取特殊处理措施（2）试验前对试验内容进行了解，对工作设备、机具、所需部件、材料等做好充分准备，在防暴区域要满足防暴要求。

（3）试验前必须根据现场情况，由专业技术人员制定试验方案，并由技术负责人批准，实验时严格执行方案，如有特殊情况需要改变方案，应经原批准的技术负责人签字同意（4）检修前必须对现场工作条件进行分析，如：空气、噪音等（动火必须开火票），不具备试验条件的不能进行试验3变压器试验要注意的问题1）实验时要注意试验的条件，如：天气、温度、空气湿度、等与试验有关的试验数据2）试验还应考虑试验设备所处的环境和设备现有状况，调整设备3）试验电源要符合电压等级，一般为220V4操作规程1）搬运试验设备至现场，注意设备保护2）高压停电，验电一定要注意验电等级。

必须要有放电过程3）引入试验电源，注意电压等级（一般为220V）4）拆除连接变压器的电缆，拉开隔离开关5）连接试验设备与变压器的试验线路6）试验，试验的项目分类进行，完成一项再进行下一项；6.1测量一、二次线圈间及一二次线圈与地之间的绝缘电阻值为：不应低于产品出厂试验值的70％。

当测量温度与产品出厂试验时的温度不符合时，换算到同温度时的数值进行比较。

6.2变电所和配电间接地系统≤1Ω6.3测量线圈连同套管一起的直流电阻；6.4检查所有分接头的变压器的变压比；6.5检查三相变压器的接线组别和单项变压器引出线的极性；6.6线圈连同套管一起做交流耐压试验。

7）任何试验均必须采取必要的安全措施，防止设备和人身事故。

8)确保设备有效的隔离和放电后，再进行试验。

9)高压试验时，应拦设警戒线。

10)试验完毕，所有设备必须有效放电。

11）试验时要注意现场，不要让与试验无关的人员进入现场，必须经过现场的注意距离12）在防暴区域作业时严禁出现放电火花。

[汇总]主变试验作业指导书（整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）1.目的：为了保证**电厂二期工程（2×900MW）#6标段变压器设备安装的施工质量，检验变压器安装质量和设备质量符合有关规程规定，保证变压器安全投运。

2.适用范围：适用于**电厂二期工程（2×900MW）#6标段主变压器交接试验。

3.编制依据：3.1.SIEMENS 施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绕组连同套管的直流电阻。

4.2.检查所有分接头的变压比和变压器的接线组别。

4.3.测量绕组连同套管的绝缘电阻、吸收比和极化指数。

4.4.测量绕组连同套管的介质损耗角正切值tgδ。

4.5.测量绕组连同套管的直流泄漏电流。

4.6.测量铁芯和夹件对外壳的绝缘电阻。

4.7.高压套管试验。

4.8.绝缘油试验。

4.9.检查相位。

5.试验人员：5.1.试验负责人一名。

5.2.试验人员三名。

6.试验条件：6.1.变压器本体及铁芯接地施工完毕。

6.2.变压器本体及其附件均安装结束，并经质检验收合格。

6.3.变压器本体及分接头切换开关已注油至运行油位，且静置20小时以上。

6.4.变压器附近的有关沟道施工完毕，现场已清理平整。

6.5.变压器技术文件和出厂试验报告齐全。

6.6.当变压器处于真空状态下时，禁止任何试验测试。

7.试验方案：见附图一。

8.试验方法：8.1.测量绕组连同套管的直流电阻：8.1.1.试验接线：微欧快速测量仪被测绕组测试直流电阻接线图8.1.2.试验仪器：微欧快速测量仪8.1.3.试验步骤：a.检查试验接线。

b.测量高压绕组在各分接位置的直流电阻。

c.测量低压绕组直流电阻。

d.记录数据同时记录变压器的上层油温。

e.记录表格：a.相间的最大不平衡率小于2%。

b.换算到同一温度下，与出厂值比较相应变化小于2%。
