建筑设备复习要点 【重庆大学建筑设备】【复习要点详细答案】

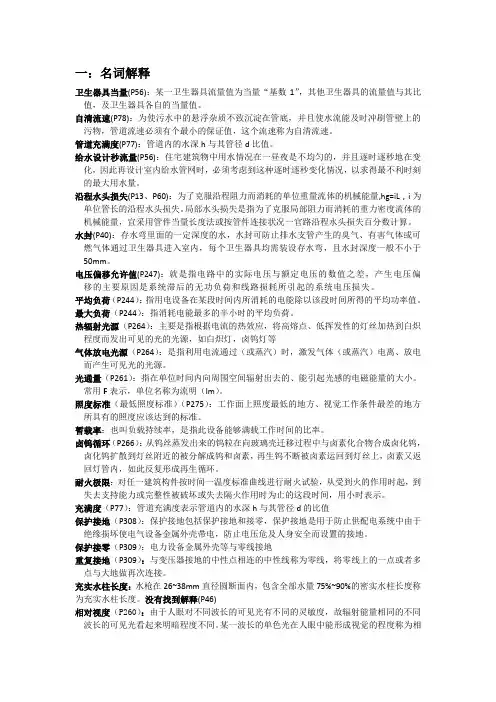

一：名词解释卫生器具当量(P56)：某一卫生器具流量值为当量“基数1”，其他卫生器具的流量值与其比值，及卫生器具各自的当量值。

自清流速(P78)：为使污水中的悬浮杂质不致沉淀在管底，并且使水流能及时冲刷管壁上的污物，管道流速必须有个最小的保证值，这个流速称为自清流速。

管道充满度(P77)：管道内的水深h与其管径d比值。

给水设计秒流量(P56)：住宅建筑物中用水情况在一昼夜是不均匀的，并且逐时逐秒地在变化，因此再设计室内给水管网时，必须考虑到这种逐时逐秒变化情况，以求得最不利时刻的最大用水量。

沿程水头损失(P13、P60)：为了克服沿程阻力而消耗的单位重量流体的机械能量,hg=iL , i为单位管长的沿程水头损失。

局部水头损失是指为了克服局部阻力而消耗的重力密度流体的机械能量，宜采用管件当量长度法或按管件连接状况一官路沿程水头损失百分数计算。

水封(P40)：存水弯里面的一定深度的水，水封可防止排水支管产生的臭气、有害气体或可燃气体通过卫生器具进入室内，每个卫生器具均需装设存水弯，且水封深度一般不小于50mm。

电压偏移允许值(P247)：就是指电路中的实际电压与额定电压的数值之差，产生电压偏移的主要原因是系统滞后的无功负荷和线路损耗所引起的系统电压损失。

平均负荷（P244）：指用电设备在某段时间内所消耗的电能除以该段时间所得的平均功率值。

最大负荷（P244）：指消耗电能最多的半小时的平均负荷。

热辐射光源（P264）：主要是指根据电流的热效应，将高熔点、低挥发性的灯丝加热到白炽程度而发出可见的光的光源，如白炽灯，卤钨灯等气体放电光源（P264）：是指利用电流通过（或蒸汽）时，激发气体（或蒸汽）电离、放电而产生可见光的光源。

光通量（P261）：指在单位时间内向周围空间辐射出去的、能引起光感的电磁能量的大小。

常用F表示，单位名称为流明（lm）。

照度标准（最低照度标准）（P275）：工作面上照度最低的地方、视觉工作条件最差的地方所具有的照度应该达到的标准。

2、按热源布置分类可分为局部供暖、集中供暖和区域供热。

3、按热媒分类，集中供暖系统可分为三类：热水供暖系统、蒸汽供暖系统和热风供暖系统。

4、热水供暖系统的分类a、按热媒参数分低温、高温系统。

供水温度=95℃，回水温度=70℃b、按系统循环动力分自然循环、机械循环系统。

c、按系统的每组立管数分单管、双管系统。

d、按系统的管道连接方式分垂直和水平系统。

一般建筑的供暖系统多采用上供下回式系统。

e、按各环路总长度分同程式和异程式5、垂直失调现象：在供暖建筑内，同一竖直方向的各层房间的室温不符合设计要求的温度，而出现上下层冷热不均的现象。

双管系统中由于环路自然压头作用，会产生上层过热，下层过冷的现象称为垂直失调现象。

（双管系统不宜用在四层以上的建筑中）6、水平失调现象：由于异程式从热入口到热出口通过各立管的总长度不同，这样就使得距离远的立管阻力大，系统的水力平衡难以实现，容易出现近热远冷的现象称为水平失调现象。

7、热水供暖系统中的问题：（1）从系统中排除空气的问题答：在自然循环系统最高点设膨胀水箱，在机械循环系统中最高点设集气罐、放气阀。

供回水干管和支管要有一定的坡度。

（2）系统中受热膨胀的问题在系统中装设膨胀水箱来容纳水所膨胀的体积或通过锅炉房定压，也可以排出空气（3）管道的热胀冷缩问题合理利用管道本身的弯头。

在两个固定点之间必须有一个弯曲部分供作补偿。

室内管道一般弯头较多，可不设专门的补偿装置、若伸缩量过大，则应设补偿器来补偿。

8、设置膨胀水箱的作用？容纳膨胀体积；排气；定压。

10、供暖热负荷的估算方法：单位面积热指标法、单位体积热指标法、单位温差热指标法。

11、低温热水地板辐射热供暖系统是采用低于60℃低温水作热媒，通过直接埋入建筑物地板内的加热盘管进行低温辐射供暖的系统。

12、低温热水地板辐射热供暖系统的特点：室内温度均匀、稳定、热容量大、不占使用面积，使用效果好。

13、耗热量计算包括围护结构的耗热量和流入室内的冷空气加热所需要的热量15、散热设备包括散热器、暖风机、钢制辐射板等。

建筑设备复习要点第一章流体力学基础知识1.流体粘滞性 P4流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形(运动)的性质，称为流体的粘滞性。

2.不可压缩气体P5对于速度较低（远小于音速）的气体，其压强和温度在流动过程中变化较小，密度可视为常数，这种气体称为不可压缩气体。

3.绝对压力、相对压力、真空度 P7绝对压强：是以完全真空为零点计算的压强，用PA表示。

相对压强：是以大气压强为零点计算的压强，用P表示。

真空度是指某点的绝对压强不足一个大气压强的部分，用Pk表示，即Pk=Pa-PA=-P 4.沿程阻力、沿程水头损失；局部阻力，局部水头损失 P13流体在长直管（或明渠）中流动，所受的摩擦阻力称为沿程阻力。

为了克服沿程阻力而消耗的单位重量流体的机械能量，称为沿程水头损失hf。

流体的边界在局部地区发生急剧变化时，迫使主流脱离边壁而形成漩涡，流体质点间产生剧烈地碰撞，所形成的阻力称局部阻力。

为了克服局部阻力而消耗的重力密度流体的机械能量称为局部水头损失hj。

第二章室外给排水工程概述1.室外给排水工程的任务？P22室外给排水工程的主要任务是为城镇提供足够数量并符合一定水质标准的水；同时把使用后的水（污、废水）汇集并输送到适当地点净化处理，在达到对环境无害化的要求后排入水体，或经进一步净化后灌溉农田、重复使用。

2.水处理及其工艺流程P23 P24水源水中往往含有各种杂质，如地下水常含有各种矿物盐类，地表水含有泥沙、水草腐植质、溶解性气体、各种盐类、细菌及病原菌等。

由于用户对水质都有一定的要求，故未经处理的水不能直接送往用户。

水处理的任务是解决水的净化问题。

地表水的水处理工艺流程应根据水质和用户对水质的要求确定。

一般以供给饮用水为目的的工艺流程，主要包括沉淀、过滤、消毒三个部分。

3.输配水工程P25输配水工程是解决如何把净化后的水输送到用水地区并分配到各用水点。

输配水工程通常包括输水管道、配水管网、加压泵站、调节构筑物等。

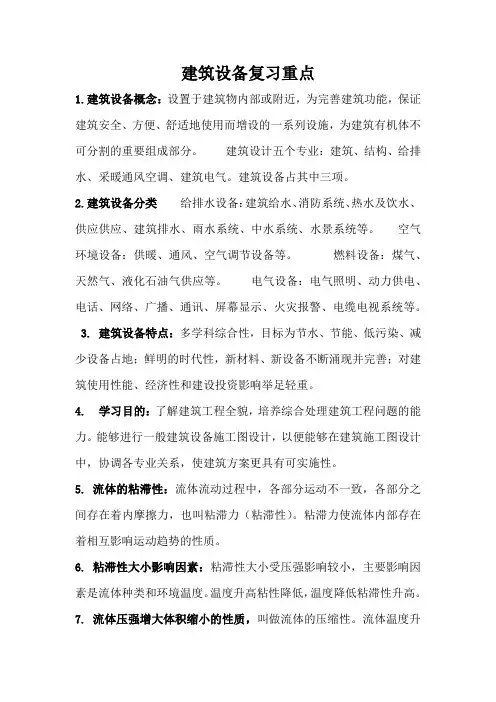

建筑设备复习重点1.建筑设备概念：设置于建筑物内部或附近，为完善建筑功能，保证建筑安全、方便、舒适地使用而增设的一系列设施，为建筑有机体不可分割的重要组成部分。

建筑设计五个专业：建筑、结构、给排水、采暖通风空调、建筑电气。

建筑设备占其中三项。

2.建筑设备分类给排水设备：建筑给水、消防系统、热水及饮水、供应供应、建筑排水、雨水系统、中水系统、水景系统等。

空气环境设备：供暖、通风、空气调节设备等。

燃料设备：煤气、天然气、液化石油气供应等。

电气设备：电气照明、动力供电、电话、网络、广播、通讯、屏幕显示、火灾报警、电缆电视系统等。

3. 建筑设备特点：多学科综合性，目标为节水、节能、低污染、减少设备占地；鲜明的时代性，新材料、新设备不断涌现并完善；对建筑使用性能、经济性和建设投资影响举足轻重。

4. 学习目的：了解建筑工程全貌，培养综合处理建筑工程问题的能力。

能够进行一般建筑设备施工图设计，以便能够在建筑施工图设计中，协调各专业关系，使建筑方案更具有可实施性。

5. 流体的粘滞性：流体流动过程中，各部分运动不一致，各部分之间存在着内摩擦力，也叫粘滞力（粘滞性）。

粘滞力使流体内部存在着相互影响运动趋势的性质。

6. 粘滞性大小影响因素：粘滞性大小受压强影响较小，主要影响因素是流体种类和环境温度。

温度升高粘性降低，温度降低粘滞性升高。

7. 流体压强增大体积缩小的性质，叫做流体的压缩性。

流体温度升高体积膨胀的性质，叫做流体的热胀性。

8. 静压强概念：静压强 p 为单位面积ω上的静压力 P，当作用面积无限小时形成点压强 pa。

9. 静压强特性：流体静压强总是垂直并指向作用面—静止流体不抗拉不存在粘滞力。

任意一点各方向上静压强值相等—流体不可压缩。

10. 管材选用原则：1、应有足够的承压和机械强度；2、应有良好的化学稳定性；3、方便的施工条件和良好的施工质量保证；4、方便的材料购置和适宜的造价。

11.常用管道分类（1）钢管分类无缝钢管：热轧、冷拔；焊接钢管：螺旋焊管；直焊缝管（镀锌管、黑铁管/普通焊管、厚壁焊管）钢管强度高、承压大、易加工连接，但价格高、易腐蚀。

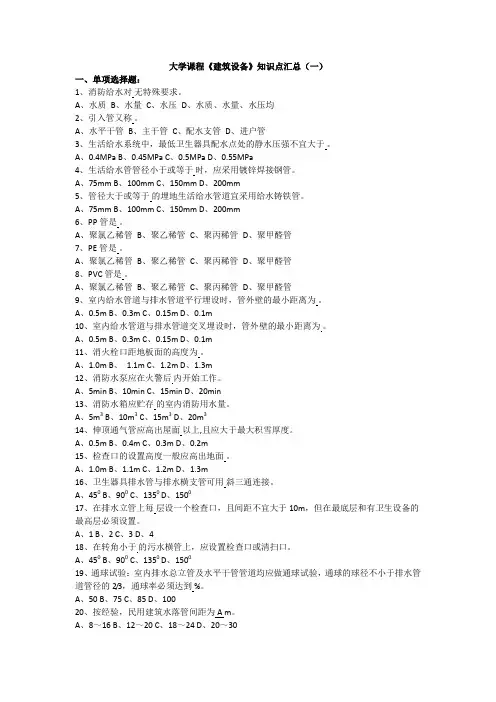

大学课程《建筑设备》知识点汇总（一）一、单项选择题：1、消防给水对无特殊要求。

A、水质B、水量C、水压D、水质、水量、水压均2、引入管又称。

A、水平干管B、主干管C、配水支管D、进户管3、生活给水系统中，最低卫生器具配水点处的静水压强不宜大于。

A、0.4MPaB、0.45MPaC、0.5MPaD、0.55MPa4、生活给水管管径小于或等于时，应采用镀锌焊接钢管。

A、75mmB、100mmC、150mmD、200mm5、管径大于或等于的埋地生活给水管道宜采用给水铸铁管。

A、75mmB、100mmC、150mmD、200mm6、PP管是。

A、聚氯乙稀管B、聚乙稀管C、聚丙稀管D、聚甲醛管7、PE管是。

A、聚氯乙稀管B、聚乙稀管C、聚丙稀管D、聚甲醛管8、PVC管是。

A、聚氯乙稀管B、聚乙稀管C、聚丙稀管D、聚甲醛管9、室内给水管道与排水管道平行埋设时，管外壁的最小距离为。

A、0.5mB、0.3mC、0.15mD、0.1m10、室内给水管道与排水管道交叉埋设时，管外壁的最小距离为。

A、0.5mB、0.3mC、0.15mD、0.1m11、消火栓口距地板面的高度为。

A、1.0mB、1.1mC、1.2mD、1.3m12、消防水泵应在火警后内开始工作。

A、5minB、10minC、15minD、20min13、消防水箱应贮存的室内消防用水量。

A、5m3B、10m3C、15m3D、20m314、伸顶通气管应高出屋面以上,且应大于最大积雪厚度。

A、0.5mB、0.4mC、0.3mD、0.2m15、检查口的设置高度一般应高出地面。

A、1.0mB、1.1mC、1.2mD、1.3m16、卫生器具排水管与排水横支管可用斜三通连接。

A、450B、900C、1350D、150017、在排水立管上每层设一个检查口，且间距不宜大于10m，但在最底层和有卫生设备的最高层必须设置。

A、1B、2C、3D、418、在转角小于的污水横管上，应设置检查口或清扫口。

建筑设备第1-20章总结第一篇建筑给排一、建筑给水系统的分类（P1)1.生活给水系统——供给人们饮用、盥洗、沐浴、烹饪用水。

1）生活饮用水系统。

2）杂用水系统。

特点：(1)用水量不均匀(2)水质应达《生活饮用水卫生标准》2. 生产给水系统——供给生产原料和产品洗涤、设备冷却及产品制造过程用水。

特点：用水量均匀；水质要求差异大。

3. 消防给水系统——供给各类消防设备特点：用水量大；对水质无特殊要求；压力要求高。

分类：1）消火拴给水系统2）自动喷水灭火系统二、建筑给水系统组成P21.引入管：室外给水管网与室内给水管网之间的联络管。

2.水表节点：水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置的总称。

3.给水管网（管道干管、立管、支管）。

4.附件：（P12－14）配水附件——各式龙头调节附件——截止阀、闸板阀、蝶阀、止回阀5.升压和贮水设备6.消防设备7.给水局部处理设备三、建筑给水方式P41.直接给水方式供水方式：适用范围：室外管网压力、水量在一天的时间内均能满足室内用水需要，H0＞H。

特点：系统简单，安装维护方便，充分利用室外管网压力；建筑内部无贮水设备，供水的安全程度受室外供水管网制约。

2.设水箱供水方式P4－5供水方式：适用：室外管网水压周期性不足，一天内大部分时间能满足需要，仅在用水高峰时，由于水量的增加，而使市政管网压力降低，不能保证建筑上层的用水时。

特点：①节能②无需设管理人员③减轻市政管网高峰负荷(众多屋顶水箱，总容量很大，起到调节作用) ④水箱水质易污染。

3．贮水池、水泵和水箱联合供水P5－6供水方式：适用：室外管网压力低于或经常不足，且室内用水又不很均匀的建筑。

特点：水泵及时向水箱充水，使水箱容积减小，又由于水箱的调节作用，使水泵工作状态稳定，可以使其在高效率下工作，同时水箱的调节，可以延时供水，供水压力稳定，可以在水箱上设置液体继电器，使水泵启闭自动化。

4［5］．变频调速水泵给的水方式P7变频调速泵供水原理：通过改变电机定子的供电频率来改变电机的转速，从而使水泵的转速发生变化。

第一章给水排水工程1.给排水工程从工程内容上分，大致可分为3部分，一是室外给水工程，也称城镇给水工程；二是室内给排水工程，也称建筑给水排水工程；三是室外排水工程，也称城镇排水工程。

2.城镇用水量可分为生活用水量、生产用水量、消防用水量和城镇其他用水量等。

3.用水量计算时可分为生活用水量、生产用水量、消防用水量和市政用水量等。

4.（名）用水量最大的一天称为最高日用水量，它与平均日用水量的比值Kd称为日变化系数；在最高日内，其中用水量最大的1小时用水量称为最高时用水量，它与最高日平均时用水量的比值称为时变化系数Kh。

5.水源：包括天然淡水、海水和再生水。

天然淡水：可分为地下水和地表水两大类。

6.地下水：潜水，承压水，溶洞水。

7.（名）从水源取用原水的设施称取水构筑物。

8.地下水取水构筑物：管井、大口井、渗渠。

9.地面水取水构筑物：1.固定式取水构筑物2.活动式取水构筑物：浮船式取水构筑物、缆车式取水构筑物。

10.净水工艺与净水厂（图1-8 P10）11.输水与配水系统的组成和作用（简答）12.输水与配水系统由输水泵站与中途升压泵站、输水管、配水管网、管网上的附属设备及调节构筑物组成。

A.输水泵站与中途升压泵站：输水泵站又称二泵站，因水流从取水泵站算起时第二次被提升而提名。

二泵站的任务式由水厂清水池抽水向管网供水。

B.输水管：输水管是负责向城镇配水管网送水的总管，它本身不直接负担向用户配水的任务。

C.配水管网：配水管网是负责向用户供水的管道。

配水管网有两种布置形式：树枝式管网，环式管网。

D.管网上的附属设备：为保证管网正常的工作和维护管理，管道上常设置阀门、排气阀、泄水阀、消火栓。

E.调节构筑物：有清水池、管网前后设的高地水池或水塔。

13.阀门：分为闸阀、排气阀、蝶阀等，接口方式有螺纹连接和法兰连接2种。

管径小于50mm 的多用螺纹连接，大于50mm的多用法兰连接。

14.消火栓之间的距离不超过120mm。

1、物体在自然界中的三种存在状态：固体、液体和气体。

其中液体和气体固有较大的流动性性质被统称为流体。

2、流体的惯性：流体和其他固体一样，都具有惯性，即物体维持其原有运动状态的特性。

3、流体的粘滞性：流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形（相对运动）的性质，称为流体的粘滞性。

流体的压缩性和膨胀性：流体的压强增大，体积缩小，密度增大的性质，称为流体的压缩性。

流体的温度升高，体积增大，密度减小的性质，称为流体的膨胀性。

3、传热的三种基本方式为传导、对流和辐射。

传导的特点是物体各部之间不发生宏观的相对位移，单纯的传导热只发生在密实的固体。

4、原水由取水构筑物1，通过一级泵站2将河水抽送到净水厂3中，经净水构筑物净化使水质达到生活饮用水的标准，然后储存于清水池4中，再由二级泵站5升压，经输水管6输送到城市给水管网7，由城市给水管网配送到各用户供水生活生产及消防用水。

为了调节水量的变化、平稳水压及节省电能，有时给水管网还设有水塔8.经使用后的水成为污染或废水，排入城市排水管网9有组织地集流到污水泵站11，经污水泵提升到污水处理厂12进行适当处理，使水质达到排放标准，可排放于水体或用于农田灌溉等。

为了节约用水，还可进一步将水进行净化处理，使水质达到回用水的标准，作为生活冲洗用水、工业用水、浇洒绿化用水等。

此外，给水排水工程还有雨水管网10，雨水可直接排入水体。

5、水源包括天然淡水、海水、再生水。

天然淡水可分为地下水源和地表水源两大类。

6、地漏：地漏主要设置在厕浴室、盥浴室、卫生间及其他需要从地面排水的房间内，用以排除地面积水，通过地漏排到下水道内。

7、存水弯：存水弯是一种弯管，在里面存有一定的水，水的深度称为水封深度。

水封装置的作用可防止排水管网中产生的臭气、有害气体或可燃气体通过卫生器具进入室内。

8、建筑给水系统按照其用途可分为三类：生活给水系统、生产给水系统、消防给水系统。

9、给水方式：直接给水、仅设水箱的给水方式、水泵----水箱联合给水方式。

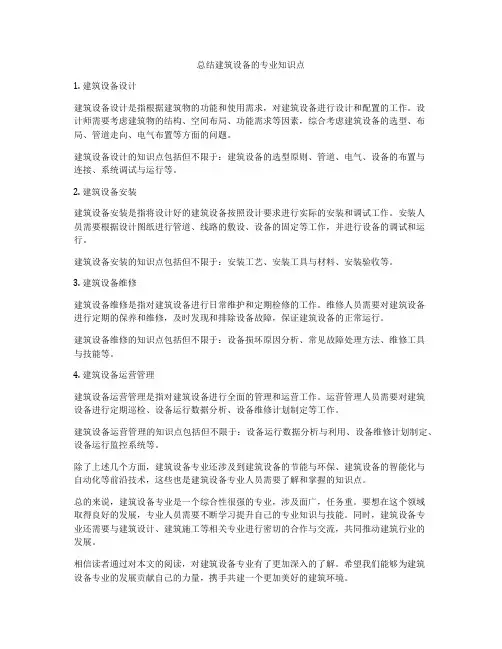

总结建筑设备的专业知识点1. 建筑设备设计建筑设备设计是指根据建筑物的功能和使用需求，对建筑设备进行设计和配置的工作。

设计师需要考虑建筑物的结构、空间布局、功能需求等因素，综合考虑建筑设备的选型、布局、管道走向、电气布置等方面的问题。

建筑设备设计的知识点包括但不限于：建筑设备的选型原则、管道、电气、设备的布置与连接、系统调试与运行等。

2. 建筑设备安装建筑设备安装是指将设计好的建筑设备按照设计要求进行实际的安装和调试工作。

安装人员需要根据设计图纸进行管道、线路的敷设、设备的固定等工作，并进行设备的调试和运行。

建筑设备安装的知识点包括但不限于：安装工艺、安装工具与材料、安装验收等。

3. 建筑设备维修建筑设备维修是指对建筑设备进行日常维护和定期检修的工作。

维修人员需要对建筑设备进行定期的保养和维修，及时发现和排除设备故障，保证建筑设备的正常运行。

建筑设备维修的知识点包括但不限于：设备损坏原因分析、常见故障处理方法、维修工具与技能等。

4. 建筑设备运营管理建筑设备运营管理是指对建筑设备进行全面的管理和运营工作。

运营管理人员需要对建筑设备进行定期巡检、设备运行数据分析、设备维修计划制定等工作。

建筑设备运营管理的知识点包括但不限于：设备运行数据分析与利用、设备维修计划制定、设备运行监控系统等。

除了上述几个方面，建筑设备专业还涉及到建筑设备的节能与环保、建筑设备的智能化与自动化等前沿技术，这些也是建筑设备专业人员需要了解和掌握的知识点。

总的来说，建筑设备专业是一个综合性很强的专业，涉及面广，任务重。

要想在这个领域取得良好的发展，专业人员需要不断学习提升自己的专业知识与技能。

同时，建筑设备专业还需要与建筑设计、建筑施工等相关专业进行密切的合作与交流，共同推动建筑行业的发展。

相信读者通过对本文的阅读，对建筑设备专业有了更加深入的了解。

希望我们能够为建筑设备专业的发展贡献自己的力量，携手共建一个更加美好的建筑环境。

第1篇建筑设备技术基础知识1第1章流体运动的基本规律1.1流体的主要物理性质1流体的种类:液体气体流体的特征:1.具有流动性2.不能承受拉力3.不能承受剪切力4.能承受压力注：在建筑设备中，给水、排水、采暖、燃气、通风与空调工程的介质都是流体。

1.1.1质量密度和重力密度2【特别提示】流体的质量密度和重力密度随温度和所受压力的变化而变化，即同一流体的质量密度和重力密度不是一个固定值；实际工程中，液体的质量密度和重力密度随温度和压力的变化而变化的数值不大，可视为固定值；气体的质量密度和重力密度随着温度和压力的变化而变化的数值较大，不能视为固定值。

1.1.2流体的压缩性和热胀性2液体分子之间的间隙很小，在很大的外力作用下，其体积只有极微小的变形，一般计算时可看成是不可压缩流体。

气体分子之间的间隙大，分子之间的引力很小，气体的体积随压强和温度的变化是非常明显的，故称为可压缩流体。

【特别提示】实际工程中，气体在速度较低时，流动过程中压强和温度变化较小时，可看作是不可压缩流体，不考虑空气的压缩性和热膨胀性。

1.1.3流体的黏滞性4黏滞性：流体运动时，由于内摩擦力的作用，使流体具有抵抗相对变形的性质。

1流体黏性的大小，不仅与流体种类有关，还与流体的温度和所受压力有关。

2实验证明，水的黏滞性随温度的增高而减小，而空气的黏性却随温度的增高而增大。

1.2流体运动的参数、分类和模型61.2.1描述流体运动的几个主要物理参数6压力（p）：理想流体之间相互的作用力称为压力。

压强：单位面积上的压力称为压强。

（流体运动时的压强称为动压强；静止时，流体之间相互作用的压强称为静压强。

）流量：单位时间内流体通过过流断面的流体量。

（流量可以用体积流量和质量流量表示，一般用的的是体积流量Q，单位为m3/s或L/s。

）1.2.2流体运动的分类与模型（1）流线与迹线流线：同一时刻通过连续质点绘制的曲线；迹线：同一质点在连续时间内的运动轨迹。

《建筑设备》期末复习资料第三章管材卫生器具管材分类：金属管、塑料管、复合管连接方式：丝扣连接、法兰连接、焊接连接、卡箍连接水封：卫生器具必须设置水封；水封为设置在管道中的一段水柱，目的为了组织排水管中的有害气体溢进室内第四章建筑给水给水系统组成：引入管、水表节点、管道系统、用水设备、给水附件、增压储水设备给水方式：直接给水、单设水箱给水、单设水泵给水、水泵水箱联合给水、气压给水、分区给水、无负压给水、分质给水消火栓布置原则：设置在每层明显易操作部位，栓口距离地面1.1m；保证规定股数的充实水柱到达室内各着火点；消防电梯间前室应设置消火栓；同一建筑采用相同型号消防设备；平屋顶宜设置实验用栓热水系统供应分类：局部热水、集中热水、区域热水泳池给水循环方式：顺流式、逆流式、混合流式第五章建筑排水排水系统组成 1、卫生器具、生产设备受水器排水管道通气管清通设备污水提升设备污水局部处理构筑设备排水通气管的作用1、将排气管道内有毒有害气体排放出去，以满足卫生要求 2、通气管向排气管通内补充空气。

减少气压流动幅度，断止水封磕坏 3、通过补充新鲜空气，减轻金属管道的腐蚀，延长使用寿命。

4.设查通气管可提高排水系统的排水能力排水通气管设置原则除整个系统仅一个水封或高层建筑底层单独排放部分可不设外，排水系统均应设通气管。

伸顶高度伸顶高度不小于0.30M，且大于积雪深，通气管周围4米内有门窗时高于洞顶0.60M，上人屋面高出屋面2.0M。

（侧墙排出）通气管管径可比相应排水管小一号，但常取等于排水管径，严寒地区屋顶下0.30M处向上开始放大一级管径。

生活排水管道应按下列规定设置检查口：1 排水立管上连接排水横支管的楼层应设检查口，且在建筑物底层必须设置； 2 当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口； 3 检查口中心高度距操作地面宜为1．0m，并应高于该层卫生器具上边缘0．15m；当排水立管设有H管时，检查口应设置在H管件的上边； 4 当地下室立管上设置检查口时，检查口应设置在立管底部之上；5 立管上检查口的检查盖应面向便于检查清扫的方向。

第一章流体力学基本知识流体是液体和气体的总称。

黏滞性：流体在黏滞力作用下，具有抵抗流体相对运动（变形）的能力。

建筑设备工程中的水、气流体，可以被认为是一种易于流动的，具有粘滞性的和不可压缩的流体。

流体静止时的特点：不显示黏滞性，不存在切向应力。

流体静圧强的特征：（1）流体静压强的方向必定沿若作用面的内法线方向即与受压面乖直并指向受压面。

（2）任总点的静压强的大小和受压面的方向无关，即作用于同一点上各方向的静压强大小相等。

（3）流体的静压强仅与其高度或深度有关，而与容器的形状及放逬位强、方式无关。

斥强的两种计算基准是否绝对圧强（pA）：以完全真空为零点计算的压强。

相对压强（P）：以大气压Pa 为零点计算的压强。

注：pA> pa时：p为正值，称为正压（表压，即压力表读数）pA〈p&时：p为负值, 称为负压（真空度，即真空表读数）圧力流：流体在压差作用下流动，流体充满整个管道，整个流体周I轴都和固体壁相接触,没有自由表面。

例如：供热、空调.给水系统中的液体输送，风道中气体输送。

流动阻力和水头损失的两种形式（1）沿程阻力：流体在长直管（或明渠）中流动，所受的燃擦阻力。

沿程水头损失hf：为了克服沿程阻力而消耗的单位重量流体的机械能量。

（2）局部阻力：流体的边界在局部地区发生急剧变化时，迫使主流脱离边壁形成旋涡，流体质点间产生剧烈碰撞，所形成的阻力。

局部水头损失hj：为了克服局部阻力而消耗的单位重量流体的机械能量。

流动的两种形式：层流和紊流第二章室外给水排水工程概述室外给水工程的主要任务：自水源取水，将水源水净化到所要求的水质标准，经输配水管网系统送往各用户。

以地面水为水源的给水系统一般概括：取水工程，净水工程，输配水工程以及泵站以地下水位水源的给水工程一般包括：取水构筑物，净水工程，输配水工程、取水工程（管井，大口井，渗渠，泉室）地面水净化工艺流程：混凝-〉沉淀一>过滤一〉消毒（沉淀的冃的：除去水中的悬浮物质及胶体物质）输配水工程包括：输水管、配水管网、调节构筑物、加压泵站泵站分类：（按在给水系统中的作用）一级泵站：宜接从水源取水，并将原水输送到净水构筑物或直接输送至管网水塔。

《建筑设备工程》期末复习题汇总一、 填空题1. 物质在自然界中通常按其存在状态的不同分为固体(固相)、液体(液相)和气体(气相)； 2. 流体粘滞性的大小，通常用动力粘滞性系数和运动粘滞性系数来反映，它们是与流体种类有关的系数； 3. 压强的两种计算基准分别是绝对压强和相对压强。

4. 流体在流动过程中，呈现出两种不同的流动形态，分别是层流和紊流。

5. 传热的三种基本方式为导热、热对流和热辐射。

6. 驱动流体在壁面上流动的原因有两种：自然对流和受迫对流。

7. 影响对流换热的物理参数有：导热系数、比热、密度、动力粘度等。

8. 建筑给水系统按照其用途可分为三类：生活给水系统、生产给水系统、建筑消防系统。

9. 建筑给水系统一般由下列各部分组成：水源、引入管、水表节点、给水管网、配水装置和附件、增压和贮水装置、给水局部处理设施。

10. 水泵的基本性能有：流量、扬程、轴功率、效率、转速、允许吸上真空高度等。

11. 变频调速给水设备系统组成包括：水泵、电机、传感器、控制器及变频调速器等。

12. 气压给水装置可分为变压式及定压式两种。

13. 管道布置形式按供水可靠程度要求可划分为枝状和环状两种形式。

14. 管道布置形式按水平干管的敷设位置划分为三种形式，分别是上行下给式、下行上给式、中分式。

15. 给水管道的敷设有明装、暗装两种形式。

16.我国公安部的有关规定：低层与高层建筑的高度分界线为 24m 。

高层与超高层建筑的高度分界线为 100m。

17. 建筑消防给水的种类一般有室内消火栓灭火装置、自动喷洒水灭火装置及水帘水幕灭火装置等。

18. 建筑消火栓给水系统组成包括：水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器及增压水泵等组成。

19. 消防管道包括消防干管、消防立管和消火栓短支管。

20.为保护消防队员，因此规范规定了充实水柱的长度，即要求充实水柱长度不小于 7m 21.高层建筑室内消火栓消防系统是指 10 层和 10 层以上的住宅建筑，或建筑高度在 24m以上的其他民用建筑和工业建筑的室内消火栓消防给水系统。

建筑设备复习重点1.建筑设备概念：设置于建筑物内部或附近，为完善建筑功能，保证建筑安全、方便、舒适地使用而增设的一系列设施，为建筑有机体不可分割的重要组成部分。

建筑设计五个专业：建筑、结构、给排水、采暖通风空调、建筑电气。

建筑设备占其中三项。

2.建筑设备分类给排水设备：建筑给水、消防系统、热水及饮水、供应供应、建筑排水、雨水系统、中水系统、水景系统等。

空气环境设备：供暖、通风、空气调节设备等。

燃料设备：煤气、天然气、液化石油气供应等。

电气设备：电气照明、动力供电、电话、网络、广播、通讯、屏幕显示、火灾报警、电缆电视系统等。

3. 建筑设备特点：多学科综合性，目标为节水、节能、低污染、减少设备占地；鲜明的时代性，新材料、新设备不断涌现并完善；对建筑使用性能、经济性和建设投资影响举足轻重。

4. 学习目的：了解建筑工程全貌，培养综合处理建筑工程问题的能力。

能够进行一般建筑设备施工图设计，以便能够在建筑施工图设计中，协调各专业关系，使建筑方案更具有可实施性。

5. 流体的粘滞性：流体流动过程中，各部分运动不一致，各部分之间存在着内摩擦力，也叫粘滞力（粘滞性）。

粘滞力使流体内部存在着相互影响运动趋势的性质。

6. 粘滞性大小影响因素：粘滞性大小受压强影响较小，主要影响因素是流体种类和环境温度。

温度升高粘性降低，温度降低粘滞性升高。

7. 流体压强增大体积缩小的性质，叫做流体的压缩性。

流体温度升高体积膨胀的性质，叫做流体的热胀性。

8. 静压强概念：静压强 p 为单位面积ω上的静压力 P，当作用面积无限小时形成点压强 pa。

9. 静压强特性：流体静压强总是垂直并指向作用面—静止流体不抗拉不存在粘滞力。

任意一点各方向上静压强值相等—流体不可压缩。

10. 管材选用原则：1、应有足够的承压和机械强度；2、应有良好的化学稳定性；3、方便的施工条件和良好的施工质量保证；4、方便的材料购置和适宜的造价。

11.常用管道分类（1）钢管分类无缝钢管：热轧、冷拔；焊接钢管：螺旋焊管；直焊缝管（镀锌管、黑铁管/普通焊管、厚壁焊管）钢管强度高、承压大、易加工连接，但价格高、易腐蚀。

建筑设备一、术语解释1、给水设计秒流量：生活给水管道的设计流量应为建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量。

2、合流制:将生活污水、工业废水和降水用一个管道系统汇集输送排除的排水方式。

3、分流制：当生活污水、工业废水、降水用两个或两个以上各自独立的管道系统来汇集和输送时，成为分流制排水系统。

4、埋设深度：管道内底到地面的深度，无保温措施的生活污水管道或水温和它接近的工业废水管道，管底内可埋设在冰冻线以上0.15m，并应保证管顶之最小覆土厚度。

5、覆土厚度：管道的最低埋深，管道的顶部到地面的距离。

6、避难层：建筑高度起100m的高层建筑为消防安全专门设置的供人们避难的楼层。

7、建筑中庭：是指建筑内部的庭院空间，其最大的特点是形成具有位于建筑内部的“室外空间”，是建筑设计中营造一种与外部空间既隔离又融合的特有形式，或者说是建筑内部环境分享外部自然环境的一种方式。

（建筑内的庭院加上屋顶）8、临时高压制给水系统：是在泵内加设消防水泵，平时以低压供水，在火灾发生时，启动消防泵，增大管网水压而达高压给水系统的供水要求。

9、内排水：屋面没有雨水斗，建筑内部没有雨水管的设施的雨水排水系统。

10、外排水：雨水系统的各部分均裹设于建筑物的室外，室内没有雨水设施的雨水排放系统。

二、填空题1给水压力给水管网具有一定的压力，才能保证各配水点所需的水量，并保证最高最远的的配水点（最不利配水点）具有一定的流出水头。

流出水头：指各种配水装置和用水设备为获得规定的出水量（额定流量）而客服各种阻力所需的最小工作压力。

2引入管对不允许间断供水的、用水量大的、设有消防给水系统的大型或多层建筑，应设有两条或两条以上(不少于两条)引入管，在室内连成环状或贯通枝状供水。

3高层建筑给水技术措施如果基础埋深较深应从基础上部通过，否则引入管将穿越承重墙或基础本体，此时应预留洞口，管顶上部净空高度一般不小于0.15m。

4、高层建筑给水系统应采取竖向分区供水，一般住宅、旅馆、医院宜为0.30~0.35Mpa，办公楼因卫生器具较以上建筑少，且使用不频繁，故卫生器具配水装置处的静水压力可略高些，宜为0.35~0.45MPa。

一、建筑给排水施工图识读。

（一）下图1为某室外给排水平面图，仔细阅读后请回答相关问题。

图1某室外给排水平面图1、给水排水施工图的一般规定。

答：（1）建筑给排水施工图的图纸幅面丶比例丶字体丶图线丶尺寸标注等内容除了要符合《建筑给水排水制图标准》外，还应符合《房屋建筑制图统一标准》等现行建筑制图标注的相关规定（2）建筑结排水施工图中常用图例可参照标准规定画出，标准图例中没有的，可自行规定。

（3）建筑排水施工图排水管道的标高标注于管中心，排水管道的标高标注在管底，单位m。

应注在管段的末端丶翻身及交叉处，要能反映管道的起伏与坡度变化。

（4）管径规格的标注方法：焊接钢管丶铸铁管一般标注公称直径，病在数字前加符号“DN”；无缝钢管丶铜管丶补休钢管等一般以外径x壁厚进行标注，并在数字前加符号“D”；塑料管宜按产品规定的标注要求进行；排水管道以内径“d”表示。

以上规格单位均为mm。

（5）给水排水立管的编号，可以用中线单圈，内注阿拉伯数字。

立管编号同时标注于首层丶标准层及系统图所对应的同一立管旁。

当给水或排水管得立管对于一是，宜用阿拉伯数字编号。

2、给水排水施工图施工说明包含哪些内容？答：主要阐述建筑的工程概况丶设计依据丶执行标准丶设计技术参数；包括系统布置形式丶给水方式；采用的管材种类丶接口方式丶敷设方式及安装要求；管道的防腐丶防冻和防结露的方法；卫生器具的类型及安装方式，水压试验要求；施工中需参照的标准图集的名称及页码；安装和调节运行时应遵循的标准和规范，另外还应绘制出施工中所用的图例3丶给排水平面图包含哪些内容？答：（1）各用水设备和卫生器具的类型及平面位置。

（2）各干管丶立管丶支管的平面位置，立管编号和管道的敷设方式（3）管道附件（阀门丶水表等）的平面位置丶规格丶种类丶敷设方式等（4）给水引入管和污水排出管的平面位置丶编号以及室外给排水管网的联系。

4、如何识读建筑给排水施工图纸？答：识图是先看设计和施工说明，了解给排水施工图的图例，如管道所选用的材料及施工方法丶卫生器具的类型和位置等，再看给排水的平面图和系统图。

建筑设备复习要点建筑设备是指用于建筑物中供给、控制或保证正常运行的各种设备。

在建筑工程中，合理的使用和维护建筑设备是至关重要的。

本文将回顾建筑设备的重要要点，以帮助读者更好地了解和掌握相关知识。

1. 暖通设备暖通设备是调节室内空气温度、湿度、新风量的设备，包括供暖设备、空调设备和通风设备等。

在设计暖通系统时，需根据建筑类型和功能需求合理选择设备类型和规模。

此外，还应注意对系统进行经常性的检查和维护，确保设备的正常运行。

2. 给排水设备给排水设备主要包括给水设备、排水设备和污水处理设备等。

在给水系统设计中，需注意水质要求和水压稳定性，合理选择管材和阀门。

排水系统设计时，需考虑排污量和排放位置，选择正确的管道和设备。

3. 电气设备电气设备主要包括供电设备、照明设备和电力控制设备等。

供电设备的选用要符合供电要求，确保供电的可靠性和安全性。

照明设备的设计应考虑照明效果和节能要求。

电力控制设备的选用应根据需要选择合适的控制方法和设备。

4. 消防设备消防设备是保证建筑物火灾安全的重要设备，包括火灾报警设备、灭火设备和疏散设备等。

火灾报警设备的设计要合理布置，确保能及时发出报警信号。

灭火设备的选用应根据建筑物类型和火灾风险等因素综合考虑。

疏散设备的设计应符合疏散原则，并设置明确的疏散标识。

5. 电梯及输送设备电梯及输送设备主要用于建筑物中人员和物品的垂直运输，包括电梯、自动扶梯和输送带等。

在电梯的选用和设计中，需考虑运载能力、速度和安全性等因素。

此外，还应定期检查和维护电梯设备，确保其正常运行和安全使用。

综上所述，建筑设备在建筑工程中发挥着重要的作用，合理使用和维护建筑设备对于保证建筑物的正常运行和安全使用至关重要。

希望本文的复习要点能帮助读者更好地理解和掌握建筑设备相关知识，为日后的工作提供参考和指导。
