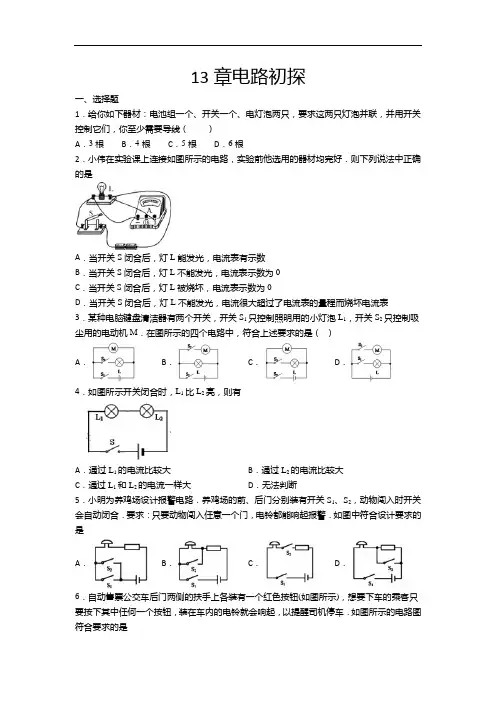

13章电路初探一、选择题1．给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根B．4根C．5根D．6根2．小伟在实验课上连接如图所示的电路，实验前他选用的器材均完好．则下列说法中正确的是A．当开关S闭合后，灯L能发光，电流表有示数B．当开关S闭合后，灯L不能发光，电流表示数为0C．当开关S闭合后，灯L被烧坏，电流表示数为0D．当开关S闭合后，灯L不能发光，电流很大超过了电流表的量程而烧坏电流表3．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M．在图所示的四个电路中，符合上述要求的是（）A．B．C．D．4．如图所示开关闭合时，L1比L2亮，则有A．通过L1的电流比较大B．通过L2的电流比较大C．通过L1和L2的电流一样大D．无法判断5．小明为养鸡场设计报警电路．养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合．要求：只要动物闯入任意一个门，电铃都能响起报警．如图中符合设计要求的是A．B．C．D．6．自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．如图所示的电路图符合要求的是A．B．C．D．7．在如图所示的电路中，已知灯L1的电阻比灯L2的电阻大，开关闭合后，关于电路的说法正确的是A．电路是并联电路B．通过灯L1的电流大于通过灯L2的电流C．两灯的电压之和等于电源电压D．L2灯丝烧断了，灯L1还亮着8．投影仪主要由散热风扇和高亮度灯泡组成，灯泡工作时会释放大量的热量，要及时散热，即使灯泡熄灭以后散热风扇还要继续工作一段时间，以保护投影仪．因此，关闭投影仪时不能直接拔下电源插头．下列的四个简化电路图中，能起到类似保护作用的最优电路是A．B．C．D．9．“坐位体前屈测试仪”可以对学生进行身体柔韧性测试．如图所示，测试者向左推动滑块，滑块被推动的距离越大，仪器的示数就越大．某同学设计了四种模拟测试电路，要求闭合开关S后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是A．B．C．D．10．家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法()A．都是串联的B．有并联的，也有串联的C．都是并联的D．条件不足，无法判定11．用电流表测得某并联电路中两支路的电流分别为0.4A、1.3A，则干路中的电流A．0.9A B．1.7A C．0.4A D．1.3A12．现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（）A．铃响灯也亮B．铃不响灯亮C．铃不响灯也不亮且烧坏电源和导线D．铃响灯不亮二、填空题13．在如图所示的电路中，闭合开关后将出现______(选填“通路”“开路”或“短路”)，要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______．14．如图所示，其中电压表的读数是_____V，电流表的读数是_____A．15．如图所示，要使两灯串联应闭合开关，闭合开关S1和S3，两灯联；为了避免电源短路，不能闭合开关．16．如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，不考虑灯L和电阻R同时出现故障的情况，为确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是___________；若电流表无示数，说明故障是____________。

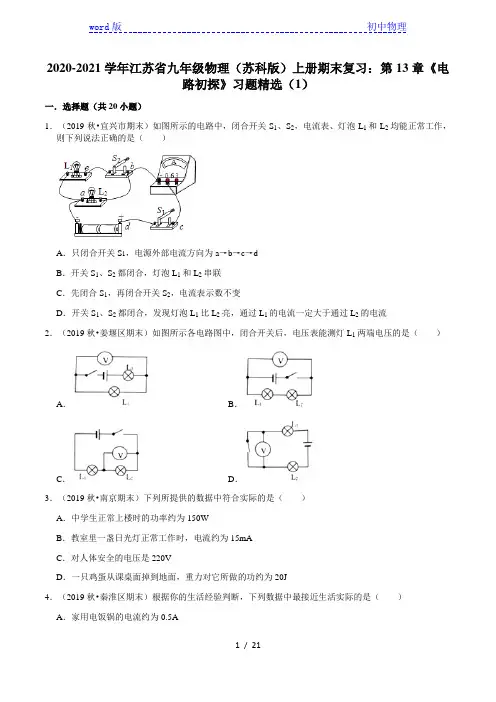

2020-2021学年江苏省九年级物理（苏科版）上册期末复习：第13章《电路初探》习题精选（1）一．选择题（共20小题）1．（2019秋•宜兴市期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．只闭合开关S1，电源外部电流方向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2串联C．先闭合S1，再闭合开关S2，电流表示数不变D．开关S1、S2都闭合，发现灯泡L1比L2亮，通过L1的电流一定大于通过L2的电流2．（2019秋•姜堰区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．3．（2019秋•南京期末）下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J4．（2019秋•秦淮区期末）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电饭锅的电流约为0.5AB．一节蓄电池电压为1.5VC．某一初中生以正常速度从一楼登上三楼的功率约为150WD．从地上拿起一个鸡蛋，并把它缓慢举过头顶，此过程中人对鸡蛋做的功约为10J5．（2019秋•鼓楼区期末）对于双量程电流表和电压表的使用，下列说法中不正确的是（）A．都不允许将接线柱连接到电源两极B．使用前都应检查指针是否指在零刻度线C．大量程的分度值都是小量程的5倍D．电流都是从正接线柱流入，负接线柱流出6．（2019秋•苏州期末）下列提供的数据符合实际情况的是（）A．手托两个鸡蛋匀速向上抬高lm约做功10JB．人体所能承受的安全电压为220VC．人正常骑自行车时的功率为600W～800WD．家用节能灯正常发光时的电流约为100mA7．（2019秋•江阴市期末）为探究串联电路电流特点，小华设计了如图的电路。

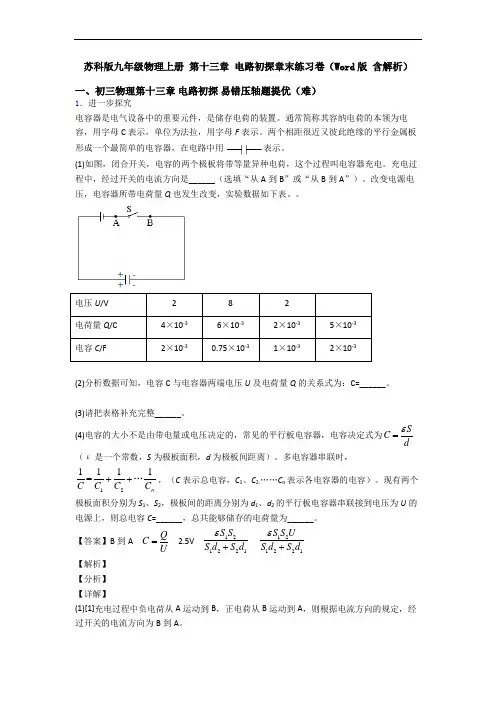

苏科版九年级物理上册 第十三章 电路初探章末练习卷（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

物理苏科九年级上册第十三章《电路初探》同步测试题第十三章章末1一、选择题1．初中物理九年级上苏科版第13章卷1 有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是（）A．10 mA B．20 mA C．200 mA D．100 mA【考点】串联电路的电流规律．【分析】由题意可知20只灯泡串联，且电源插头处的电流为200mA，根据串联电路的电流特点可知以后每只小灯泡的电流。

【解答】由题意可知20只灯泡串联，且电源插头处的电流为200mA，因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。

故选：C。

【点评】本题考查了串联电路的电流特点，是一道基础题目。

2．初中物理九年级上苏科版第13章卷1 下列物理量的估计最接近实际的是（）A．家用电冰箱每日耗电约为1度B．家用空调的额定功率约为100WC．电动自行车的电瓶电压约为3VD．家用洗衣机的额定电流约为10A【考点】电流的大小；电压；电功与电能；电功率的概念．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。

【解答】A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A正确；B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选：A。

【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

3．初中物理九年级上苏科版第13章卷1 如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（）A．电流表示数变大，灯L变暗B．电流表示数变小，灯L变暗C．电流表示数变大，灯L变亮D．电流表示数变小，灯L变亮【考点】电路的动态分析．【分析】此题通过电路变化这一物理情景考查欧姆定律的应用和电功率的相关知识。

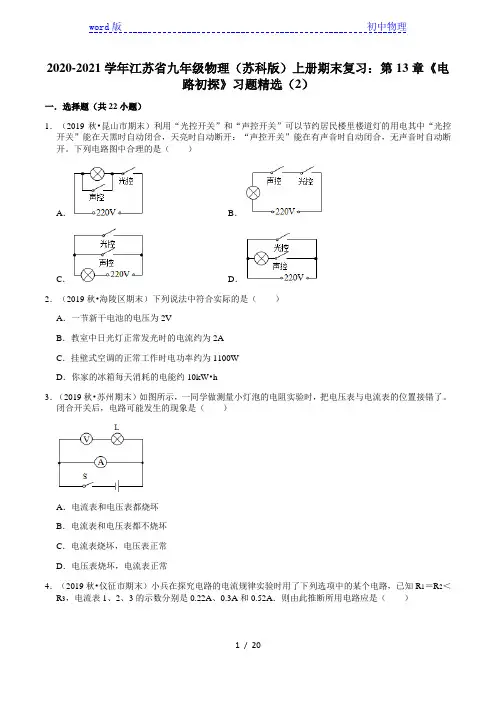

2020-2021学年江苏省九年级物理（苏科版）上册期末复习：第13章《电路初探》习题精选（2）一．选择题（共22小题）1．（2019秋•昆山市期末）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电其中“光控开关”能在天黑时自动闭合，天亮时自动断开：“声控开关”能在有声音时自动闭合，无声音时自动断开。

下列电路图中合理的是（）A．B．C．D．2．（2019秋•海陵区期末）下列说法中符合实际的是（）A．一节新干电池的电压为2VB．教室中日光灯正常发光时的电流约为2AC．挂壁式空调的正常工作时电功率约为1100WD．你家的冰箱每天消耗的电能约10kW•h3．（2019秋•苏州期末）如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．电流表和电压表都不烧坏C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常4．（2019秋•仪征市期末）小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1＝R2＜R3，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是（）A．B．C．D．5．（2019秋•启东市期末）手电筒的构造如图所示，电源为两节新干电池。

下列说法正确的是（）A．按键相当于一个用电器B．弹簧只起到压紧电池的作用C．电路断开时，电源两端电压依然为3VD．灯泡发光时，化学能转化为电能6．（2018秋•常州期末）如图所示的电路中，电源电压恒定，A、B、C是三只相同的小灯泡，则（）A．当S1断开，S2闭合时，只有A、B灯发光B．当S1、S2都闭合时，A、B、C三灯均发光C．当S1闭合，S2断开时，只有B、C灯发光D．当S1、S2都断开时，只有C灯发光7．（2018秋•宝应县期末）下列关于生活中常见的电流、电压的描述，符合实际的是（）A．家用电冰箱工作电流约10mAB．对人体的安全电压不高于36VC．手机正常工作的电流约为10AD．一节干电池的电压为220V8．（2018秋•高新区期末）如图是一个简化了的电冰箱内的电路图。

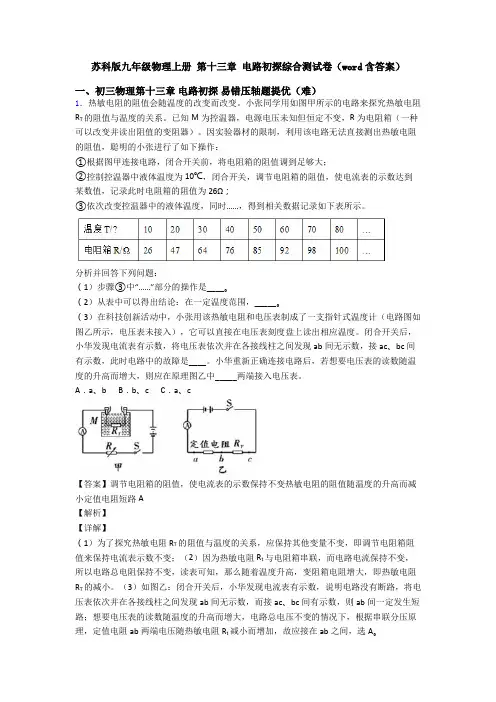

苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

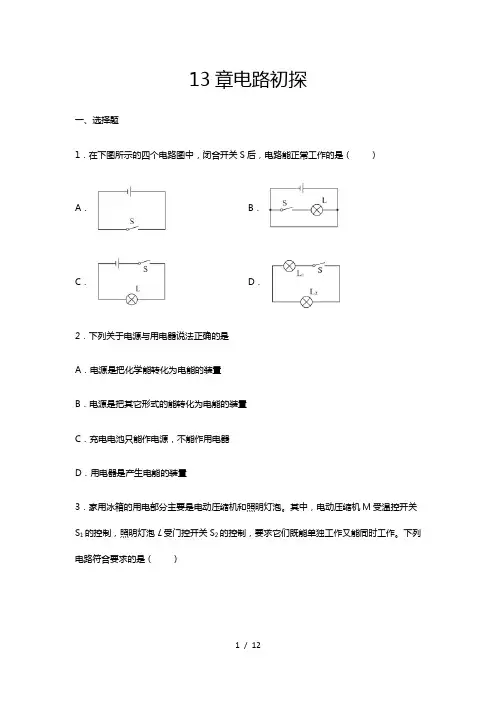

13章电路初探一、选择题1．在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（）A．B．C．D．2．下列关于电源与用电器说法正确的是A．电源是把化学能转化为电能的装置B．电源是把其它形式的能转化为电能的装置C．充电电池只能作电源，不能作用电器D．用电器是产生电能的装置3．家用冰箱的用电部分主要是电动压缩机和照明灯泡。

其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。

下列电路符合要求的是（）A．B．C．D．4．如图所示，开关S闭合时，可能发生的现象是（）A．L1发光、L2不发光B．L1被短路C．L2被烧坏D．电池被烧坏5．根据生活中的现象进行推论是我们常用的思维方法。

下列推论正确的是（）A．根据两灯各自的电压相等推论两灯一定是并联B．根据通过两灯的电流相等推论两灯一定是串联C．根据拧下一个灯泡，另一个灯泡依然发光推论两灯不可能串联D．根据拧下一个灯泡，另一个灯泡也熄灭推论两灯不可能串联6．如图所示的电路图中，闭合开关电流表A1、A2的示数分别如图所示，则下列说法中正确的是（）A．灯L1、L2是串联B．电压表测量电源两端的电压C．通过灯L1的电流是0.5AD．通过灯L2的电流是0.2A7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A 8．图所示的电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.3A，则下列判断正确是（）A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.2AC．通过电路总电流为0.8AD．通过灯L2的电流为0.2A9．水轮机中的“水流”相当于电路中的（）A．电源B．电压C．电流D．导线10．在下列器件中，全部为用电器的是（）A．微波炉、电线、空调器B．洗衣机、电脑、开关C．日光灯、电风扇、电视机D．电铃、干电池、白炽灯二、填空题11．城市中的路灯是_______在一起的；路由器，是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，接口之间是______的．（选填“串联”或“并联）12．两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________．13．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上．现将该仪器固定在一辆汽车上，当汽车启动时，____亮（选填“红灯”或“绿灯”）；当汽车急刹车时，____亮（选填“红灯”或“绿灯”）．14．如图所示，闭合______________，电阻R1、R2组成并联电路．15．如图所示，电源电压由两节干电池组成，闭合开关后只有一盏灯亮，电压表的示数为3伏，则可能的原因是________．16．在两个小灯泡串联且都发光时，取下其中一个小灯泡，你观察到的现象是_______；再串联一个小灯泡，你观察到的现象是_______．如两个小灯泡并联且都发光时，取下其中一个小灯泡，你观察到的现象是_______；再并联一个小灯泡，你观察到的现象是_______．17．右图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与_______两触点接触时，电动机送出来的是热风．18．如图所示为某宾馆的房卡插槽．只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个_____（填电路元件）接在电路中，房间内的灯和插座是_____联的．19．某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。

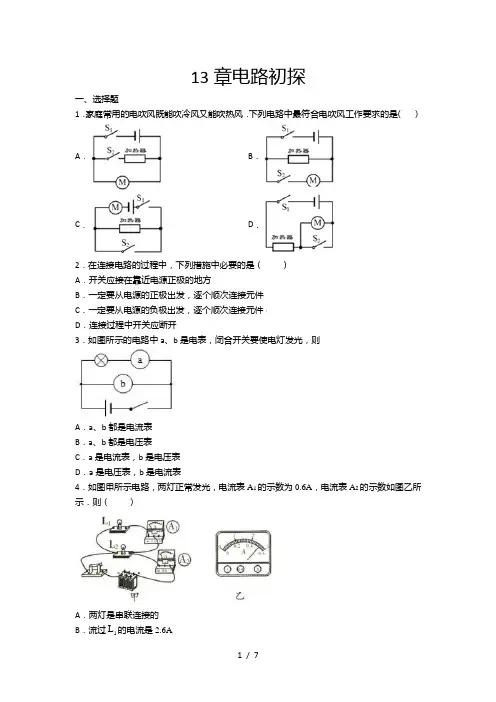

13章电路初探一、选择题1．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（）A．B．C．D．2．在连接电路的过程中，下列措施中必要的是（）A．开关应接在靠近电源正极的地方B．一定要从电源的正极出发，逐个顺次连接元件C．一定要从电源的负极出发，逐个顺次连接元件D．连接过程中开关应断开3．如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表4．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的B．流过1L的电流是2.6AC．流过2L的电流是2AD．干路电流是3.2A5．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（）A．B．C．D．6．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的7．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A8．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是A．B．C．D．9．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对10．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常11．小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯（）A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯是否发光，才能判断12．某定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的。

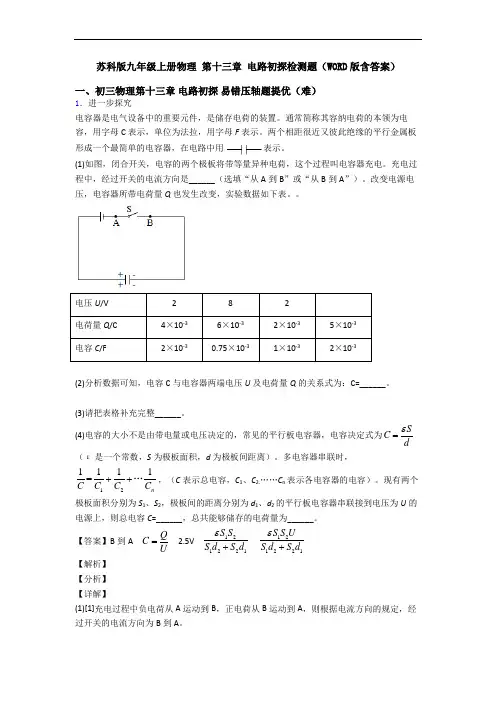

苏科版九年级上册物理第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

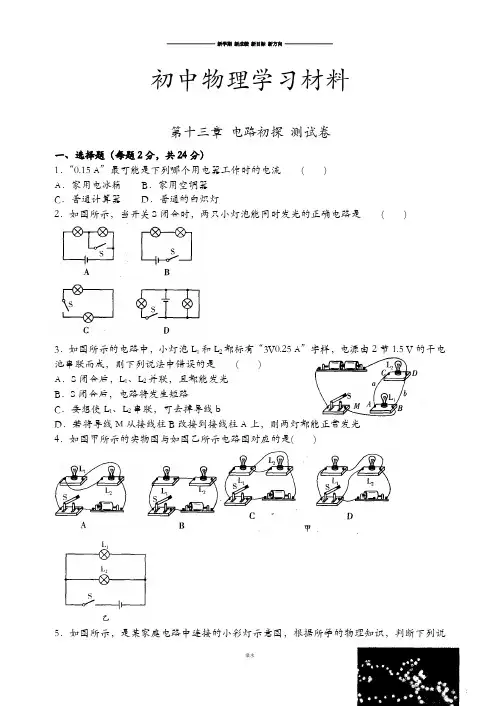

初中物理学习材料第十三章电路初探测试卷一、选择题（每题2分，共24分）1．“0.15 A”最可能是下列哪个用电器工作时的电流( )A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯2．如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是( )3．如图所示的电路中，小灯泡L1和L2都标有“3V0.25 A”字样，电源由2节1.5 V的干电池串联而成，则下列说法中错误的是( )A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光4．如图甲所示的实物图与如图乙所示电路图对应的是( )5．如图所示，是某家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是( )A．小彩灯与控制它们的开关之间有的是并联、有的是串联B．各小彩灯之间的连接方式是并联C．额定电压为6.3 V的小彩灯，要接在家庭电路，至少需要35个D．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化6．某造纸厂为杜绝操作工利用电动切纸机切纸时将手指损伤事故的发生，他们设计制造的电动切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作。

如图所示电路设计中符合要求的是( )7．如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是( )8．为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的电路图是( )9．如图所示的电路，电流表A1、A2、A3的示数分别为，I1、I2、I3，电压表V1、V2、V3的示数分别为U1、U2、U3，则( )A．I1>I2>I3，U1＝U2－U3B．I1＝I2＝I3，U1＝U2＝U3C．I1＝I2－I3，U1＝U2＝U3D．I1<I2<I3，U1＝U2＋U310．如图所示的电路中，各个元件均完好。

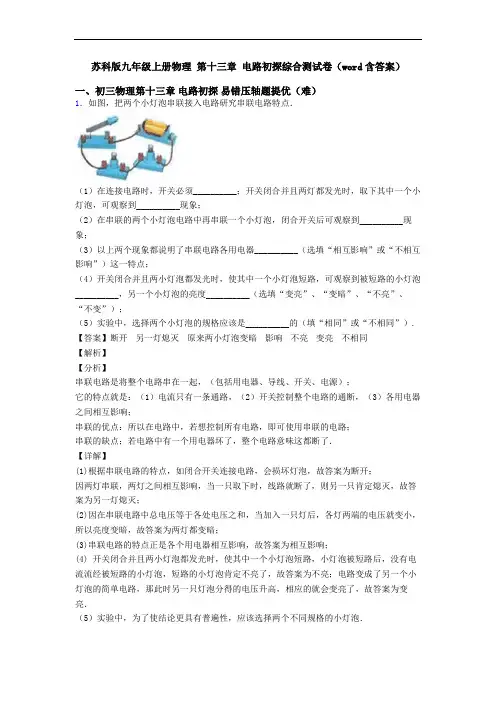

苏科版九年级上册物理第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．2．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。

苏科版九年级物理上册第十三章电路初探综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、现在大型商场超市都采用了自助收银机系统。

原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。

消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。

图中符合该设计的电路图是（）A．B．C．D．2、定值电阻R1标有“1A 10Ω”，R2标有“0.5A 20Ω”，定值电阻R3标有“4V 12Ω”，R4标有“8V 4Ω”。

在保证各元件安全的条件下，R1和R2串联，R3和R4并联，则串联电路中允许通过的最大电流和并联电路两端允许加的最大电压分别为（）A．1A、10V B．0.5A、4V C．1A、15V D．0.5A、25V3、下列关于常用的电流电压值正确的是（）A．节能灯正常工作是的电流约为3A B．电熨斗正常工作的电流约为300mAC．人体的安全电压低于36V D．一节新的干电池的电压是1.5V4、初中物理中有许多物理知识可以用简洁生动的语言来描述。

下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（）A．灯泡串联——一荣俱荣，一损俱损B．开关——在电路中我最重要，我一定是“老大”C．灯泡并联——独立工作，互不干涉和影响D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用5、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．6、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。

13章电路初探（作图）1．如图所示，根据要求将实物图连接完整．要求：两个灯泡并联，开关S1控制整个电路，电流表测通过灯泡L2的电流．2．将下图所示的元件连接起来（用铅笔画线表示导线，导线不可交叉）。

要求:灯泡L1与L2并联，开关S1控制整个电路，开关S2只控制L2。

3．现有红、绿两只灯泡、两只开关，一个电池组和若干导线.利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内.并按设计电路将实物连接好.要求：红灯亮时，表示前门来人；绿灯亮时，表示后门来人.（在开关处标明所在的位置）4．灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制L2，请根据要求补完实物图。

5．请按要求连接图中的实物图：当只闭合开关S1时，只有灯L1亮；当只闭合开关S2时，灯L1、L2都不亮；当开关S1、S2都闭合时，灯L1、L2都亮；无论开关通断情况如何变化，电压表都有示数且保持不变。

6．设计电路连器材:居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。

小明想利用光控开关和声控开关设计一种“聪明”的电路——晚上，当有人走动发生出声音时，灯亮；经过一两分钟后，内部的延时装置就把电路断开，灯灭，不过，只有夜晚天黑之后灯才能亮，白天，无论发出多大的声音而且电路中有电，电灯也不会亮。

请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后，经过一两分钟便自动断开）。

7．有两盏小灯泡、一只电铃、一个电池组及导线若干。

请按下列要求，将各元件的符号填入如图所示的电路图中的适当位置。

（1）按下电键S2、S3时，电路中有一盏灯亮，同时电铃响；（2）按下电键S1、S2时，电路中任何一灯都不亮；（3）按下电键S1、S3时，电路中另一盏灯亮。

8．现有二只灯泡，一只电铃，一个电池组及一根导线，按下述要求在图所示的、、、、各处填上相应的元件。

A B C D E（1）按下K1、K2时，电路中有一盏灯亮，同时电铃响；（2）按下K2、K3时，两盏灯都不亮；（3）按下K1、K3时，另一盏灯亮。

苏科版九年级物理上册第十三章电路初探综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在国际单位制中，电流的单位（）A．焦耳B．库仑C．安培D．牛顿2、小明将灯泡1L接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡2L接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（）A．一定串联B．一定并联C．可能串联，也可能并联D．无法确定3、如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（）A．电源烧坏B．灯L1不亮C．导线烧坏D．灯L2的灯丝烧断4、电动公交既节能、又环保。

乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。

如图中符合要求的电路是（）A．B． C． D．5、对于电流，下列说法错误的是（）A．电流是电荷定向移动形成的B．电流的方向与电荷定向移动的方向相同C．电流的大小等于单位时间内通过导体任一横截面的电荷量D．通过导体电流的大小与其两端的电压、电阻有关6、关于电源、电压和电流，下列说法中正确的是（）A．电源的作用就是给用电器两端提供电压B．只要电荷移动，就一定形成电流C．电路中有电流时它两端不一定有电压D．电路中有电压时一定会有电流7、如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是（）A．B．C．D．8、以下与实际情况相符的是（）A．我国照明电路的电压是110VB．人体的安全电压是220VC．一节新干电池的电压是1.5VD．教室里一盏日光灯的功率约为1000W9、题图所示为某校门禁系统，本校师生通过刷脸识别开启闸口，外部人员则需要门卫按动按钮才能开启闸口。
