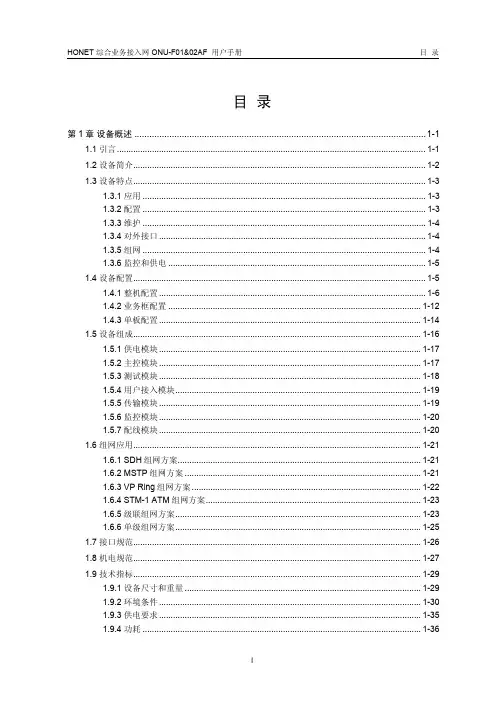

目录第1章设备概述.....................................................................................................................1-11.1 引言....................................................................................................................................1-11.2 设备简介.............................................................................................................................1-21.3 设备特点.............................................................................................................................1-31.3.1 应用.........................................................................................................................1-31.3.2 配置.........................................................................................................................1-31.3.3 维护.........................................................................................................................1-41.3.4 对外接口..................................................................................................................1-41.3.5 组网.........................................................................................................................1-41.3.6 监控和供电..............................................................................................................1-51.4 设备配置.............................................................................................................................1-51.4.1 整机配置..................................................................................................................1-61.4.2 业务框配置............................................................................................................1-121.4.3 单板配置................................................................................................................1-141.5 设备组成...........................................................................................................................1-161.5.1 供电模块................................................................................................................1-171.5.2 主控模块................................................................................................................1-171.5.3 测试模块................................................................................................................1-181.5.4 用户接入模块.........................................................................................................1-191.5.5 传输模块................................................................................................................1-191.5.6 监控模块................................................................................................................1-201.5.7 配线模块................................................................................................................1-201.6 组网应用...........................................................................................................................1-211.6.1 SDH组网方案........................................................................................................1-211.6.2 MSTP组网方案.....................................................................................................1-211.6.3 VP Ring组网方案..................................................................................................1-221.6.4 STM-1 ATM组网方案............................................................................................1-231.6.5 级联组网方案.........................................................................................................1-231.6.6 单级组网方案.........................................................................................................1-251.7 接口规范...........................................................................................................................1-261.8 机电规范...........................................................................................................................1-271.9 技术指标...........................................................................................................................1-291.9.1 设备尺寸和重量.....................................................................................................1-291.9.2 环境条件................................................................................................................1-301.9.3 供电要求................................................................................................................1-351.9.4 功耗.......................................................................................................................1-361.10 性能指标.........................................................................................................................1-381.10.1 系统接口指标.......................................................................................................1-381.10.2 系统可靠性指标...................................................................................................1-40第1章设备概述1.1 引言电信网按功能可分为交换网、传送网、接入网三部分,其中接入网位于电信网络的末端,是电信网向用户提供业务服务的窗口。

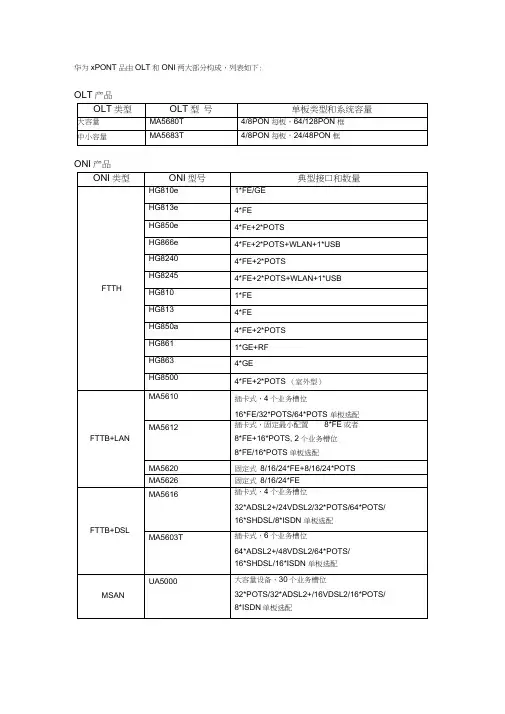

华为xPONT品由OLT和ONI两大部分构成,列表如下: OLT产品ONI产品目录1 OLT 产品系列 (3)1.1 MA5680T (3)1.2 MA5683T (5)2 ONU产品系列 (8)2.1 HG810e (8)2.2 HG813e (9)2.3 HG850e (9)2.4 HG866e (10)2.5 HG8240 (11)2.6 HG8245 (12)2.7 HG810 (13)2.8 HG813 (13)2.9 HG850a (14)2.10 HG861 (15)2.11 HG863 (16)2.12 HG866 (16)2.13 HG8500 (17)2.14 MA5610 (18)2.15 MA5612 (20)2.16 MA5620/MA5626 (22)2.17 MA5616 (25)2.18 MA5603T (28)2.19 UA5000 (31)1 OLT 产品系列 1.1MA5680TMA5680T 光接入设备作为 GPON/EPO 系统中OLT 设备,和终端 ONU 设备配合使用,可以 提供GPON/EPO 接入业务,满足FTTH 光纤到户、FTTB 光纤到楼、微基站传输、IP 专线互联、 带宽批发等组网需求。
硬件外观MA5680T 业务框有23个槽位,顶部配置一个风扇框。
业务框通过挂耳固定在机柜中。
MA5680T 业务框的外观如图所示:MA5680T 业务框提供16个业务板槽位和2个主控板槽位,业务框提供 23个槽位号,其 中左起第一个槽位可插 2块电源接口板和1块时钟处理板,最后一个槽位可插 2块上行接口 板。
风扇框21电源22电源 o GP —O1 业 务 板2 业 务 板3 业 务 板 4业 务 板 5 业 务 板 6 业 务 板 7 业 务 板 8 业 务 板 9 S C U 10 S C U 11 业 务 板 12 业 务 板 13 业 务 板 14 业 务 板 15 业 务 板 16 业 务 板 17 业 务 板 18 业 务 板 19G IU20 G I UMA5680T 支持的单板□LI4・卜(*!*!*0 ■ i pvf«•«■■一宰口彗r »・MM MX"-"■«■!«■• M 協L L-Fi«l« vi*・lt■ ■■f fft■ ■■ ■MA5680T业务框参数表MA5680T运行环境参数MA5680T电源参数1.2 MA5683TMA5683T光接入设备作为GPON/EPON系统中OLT设备,其功能和作用跟MA5680T 相似,属于中小容量OLT设备。

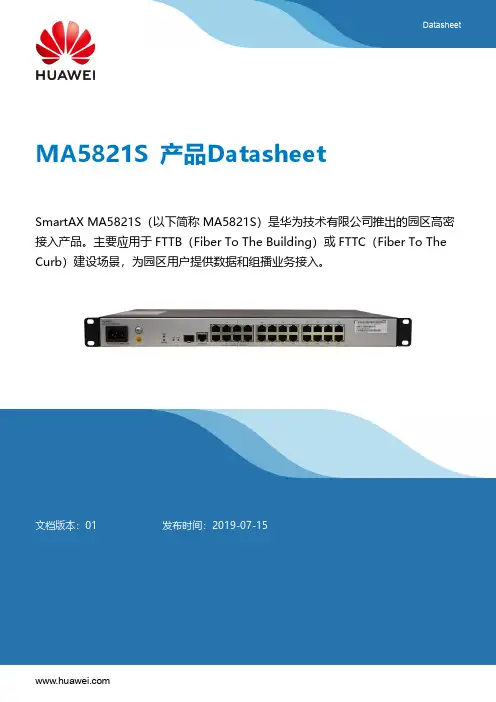

MA5821S 产品DatasheetSmartAX MA5821S(以下简称MA5821S)是华为技术有限公司推出的园区高密接入产品。
主要应用于FTTB(Fiber To The Building)或FTTC(Fiber To The Curb)建设场景,为园区用户提供数据和组播业务接入。
根据用户端口数及PoE支持情况,此款MA5821S包括四种设备形态:●8*GE●16*GE●24*GE产品亮点●高带宽接入:XG-PON/XGS-PON/10G EPON上行●高密接口:8*GE/16*GE/24*GE●丰富业务种类:宽带/组播/IPv6●易管易维:离线部署,即插即用接口种类以MA5821S(24*GE)形态为例介绍接口种类,如MA5821S(24*GE)接口所示。
MA5821S(24*GE)接口物理接口种类如MA5821S提供的物理接口种类所示。
MA5821S提供的物理接口种类设备形态1:8*GEMA5821S(8*GE)外观与设备参数●静态功耗指所有宽带端口不激活状态下的功耗。
●最大功耗指宽带100%端口激活状态下的功耗。
设备形态2:16*GEMA5821S(16*GE)外观与设备参数●静态功耗指所有宽带端口不激活状态下的功耗。
●最大功耗指宽带100%端口激活状态下的功耗。
设备形态3:24*GEMA5821S(24*GE)外观与设备参数●静态功耗指所有宽带端口不激活状态下的功耗。
●最大功耗指宽带100%端口激活状态下的功耗。
功能特性版权所有©华为技术有限公司2019。
保留一切权利。
非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标,由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束,本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
华为接入网FTTx家庭宽带业务――装维手册华为技术有限公司版权所有侵权必究目录1 宽带安装方法 (4)1.1 LAN接入家庭宽带安装方法 (4)1.1.1 硬件设备连接 (4)1.1.2网卡操作指导 (4)1.1.3拨号程序设置步骤 (12)1.2 FTTH家庭宽带安装方法 (17)1.2.1 安装步骤 (17)1.2.2 FTTH安装环境要求与注意事项: (18)2 故障处理 (19)2.1 光接入问题处理常用信息 (19)2.1.1 MA5680T指示灯 (19)2.1.2 MA5616指示灯 (20)2.1.3 MA5620指示灯 (21)2.1.4 MA5612指示灯 (22)2.1.5 HG810/HG813/HG850/850a/HG8XXX指示灯 (22)2.1.6 ODN常用信息 (23)2.2 拨号上网失败问题处理 (26)2.2.1 原因分析 (26)2.2.2 排查方法 (26)2.2.3 上网网速慢问题处理 (28)2.2.4 原因分析 (28)2.2.5 排查方法 (28)2.3网页无法打开问题处理 (30)2.3.1 原因分析 (30)2.3.2 排查方法 (30)2.4上网时经常出现掉线问题处理 (31)2.4.1 原因分析 (31)2.4.2 排查方法 (31)2.5 ONU无法注册问题处理 (32)2.5.1 原因分析 (32)2.5.2 排查方法 (32)2.6 ONU配置状态失败问题处理 (35)2.6.1 原因分析 (35)2.6.2 排查方法 (36)2.7 ONU频繁离线问题处理 (38)2.7.1 原因分析 (38)2.7.2 单个ONU频繁离线排查方法 (39)2.7.3 PON口下所有ONU频繁上下线排查方法 (40)3 网络知识介绍 (42)3.1 用户上网过程介绍 (42)3.2 DNS介绍 (42)3.3 DNS设置 (44)3.4 常用测试定位方法介绍; (52)3.4.1 Ping测试介绍 (52)3.4.2 Ipconfig查询IP和MAC地址方法介绍 (52)3.5 主机安全加固 (53)3.5.1 合理使用U盘、移动硬盘等存储设备 (53)3.5.2安装杀毒软件 (54)3.5.3安装防火墙 (54)3.5.4安装安全卫士360 (54)3.5.5养成良好的上网习惯 (54)3.6常见问题FAQ (54)3.6.1 为什么我的电脑右下角提示“本地连接受限制或无连接”? (54)3.6.2 为什么我的数据流量一大就死机了? (56)3.6.3 为何我上网后,机子经常会出现死机、程序非法操作、自动无故关机?563.6.4 我是2M的带宽,为什么我下载只能达到200KB? (57)1 宽带安装方法1.1 LAN接入家庭宽带安装方法家庭宽带客户采用PPPOE拨号的上网方式,具体方法详见拨号程序设置步骤。

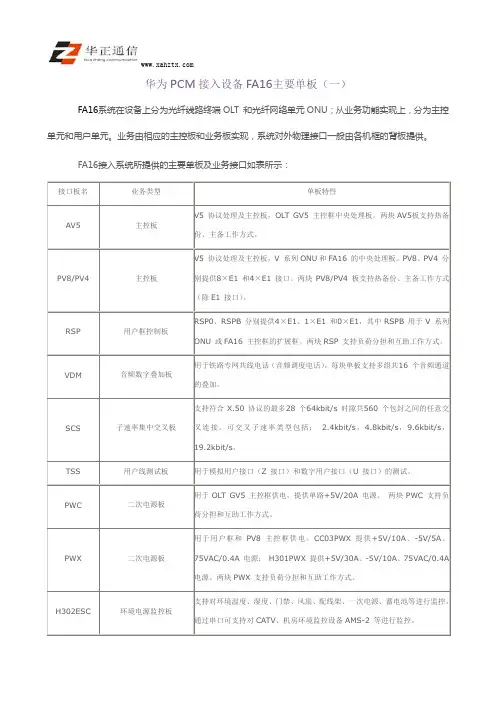

华为PCM接入设备FA16主要单板(一)FA16系统在设备上分为光纤线路终端OLT 和光纤网络单元ONU;从业务功能实现上,分为主控单元和用户单元。
业务由相应的主控板和业务板实现,系统对外物理接口一般由各机框的背板提供。
FA16接入系统所提供的主要单板及业务接口如表所示:接口板名业务类型单板特性AV5 主控板V5 协议处理及主控板,OLT GV5 主控框中央处理板。
两块AV5板支持热备份、主备工作方式。
PV8/PV4 主控板V5 协议处理及主控板,V 系列ONU和FA16 的中央处理板。
PV8、PV4 分别提供8×E1 和4×E1 接口。
两块PV8/PV4 板支持热备份、主备工作方式(除E1 接口)。
RSP 用户框控制板RSP0、RSPB 分别提供4×E1、1×E1 和0×E1,其中RSPB 用于V 系列ONU 或FA16 主控框的扩展框。
两块RSP 支持负荷分担和互助工作方式。
VDM 音频数字叠加板用于铁路专网共线电话(音频调度电话),每块单板支持多组共16 个音频通道的叠加。
SCS 子速率集中交叉板支持符合X.50 协议的最多28 个64kbit/s 时隙共560 个包封之间的任意交叉连接。
可交叉子速率类型包括: 2.4kbit/s,4.8kbit/s,9.6kbit/s,19.2kbit/s。
TSS 用户线测试板用于模拟用户接口(Z 接口)和数字用户接口(U 接口)的测试。
PWC 二次电源板用于OLT GV5 主控框供电,提供单路+5V/20A 电源。
两块PWC 支持负荷分担和互助工作方式。
PWX 二次电源板用于用户框和PV8 主控框供电。
CC03PWX 提供+5V/10A、-5V/5A、75VAC/0.4A 电源;H301PWX 提供+5V/30A、-5V/10A、75VAC/0.4A 电源。
两块PWX 支持负荷分担和互助工作方式。
H302ESC 环境电源监控板支持对环境温度、湿度、门禁、风扇、配线架、一次电源、蓄电池等进行监控,通过串口可支持对CATV、机房环境监控设备AMS-2 等进行监控。

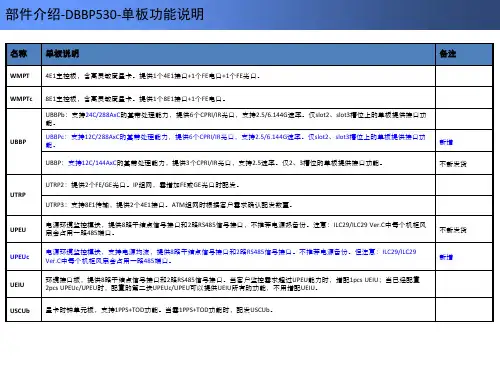

目录一、TD-LTE BBU3900单板配置 (2)1、单板配置原则 (2)二、TD-LTE BBU3900单板结构 (3)1、UMPT(主控传输单板) (3)2、LBBP(基带处理板) (6)3、UPEU(电源模块) (8)4、FAN(风扇模块) (9)5、风扇盒 (10)三、TD-LTE RRU硬件结构 (13)1、DRRU3257 (13)2、DRRU3152-e(双通道射频拉远单元) (16)四、TD-LTE BBU3900附属设备 (20)1、DCDU-12B(配电盒模块) (20)2、ETP48100-B1(交流转直流配电盒模块) (21)3、线缆 (21)4、光模块 (23)5、GPS天线 (24)一、TD-LTE BBU3900单板配置1二、TD-LTE BBU3900单板结构1、UMPT(主控传输单板)1.4 指示灯UMPT面板指示灯1.6 拨码开关UMPT 单板共有2 个拨码开关,分别为拨码开关“SW1”、“SW2”,拨码开关在单板上的位置;SW1 用于设置E1/T1 的工作模式,SW2 用于设置各模式下4 路E1/T1 接受信号线接地情况。
2.3 功能LBBP 单板的主要功能包括:•完成上下行数据的基带处理功能。
•提供与射频模块的CPRI 接口。
•实现跨BBU3900基带资源共享能力2.4 指示灯2.5 接口LBBP面板接口33.3 功能UPEU 单板的主要功能包括:•将-48V DC输入电源转换为单板支持的+12V DC工作电源。
•提供2 路RS485 信号接口和8 路开关量信号接口。
3.4 指示灯UPEU面板指示灯(有1 个指示灯,用于指示UPEU 的工作状态)44.2 功能FAN 模块的主要功能包括:•控制风扇转速。
•向主控板上报风扇状态、风扇温度值和风扇在位信号。
•检测进风口温度。
•提供散热功能。
•FANc 支持电子标签读写功能。
5三、TD-LTE RRU硬件结构1、DRRU32571.1 功能描述DRRU3257为双频段8 通道RRU ,它是天线和BBU3900之间的功能模块,通常安装在室外高塔、桅2.2 面板描述2.3 指示灯DRRU3152-e面板指示灯2.4 接口接口描述:•2个Ir光纤接口,传输业务数据、时钟和同步信息。
目录第4章监控测试类单板...........................................................................................................4-14.1 H303DFC-风扇降压监控板................................................................................................4-14.1.1 概述.........................................................................................................................4-14.1.2 主要功能..................................................................................................................4-14.1.3 单板拨码开关和跳线设置说明.................................................................................4-24.2 H302ESC-环境电源监控板................................................................................................4-34.2.1 概述.........................................................................................................................4-34.2.2 主要功能..................................................................................................................4-34.2.3 单板面板说明...........................................................................................................4-34.2.4 单板拨码开关和跳线设置说明.................................................................................4-44.2.5 技术指标..................................................................................................................4-54.3 H303ESC-环境电源监控板................................................................................................4-54.3.1 概述.........................................................................................................................4-54.3.2 主要功能..................................................................................................................4-54.3.3 单板面板说明...........................................................................................................4-64.3.4 单板拨码开关和跳线设置说明.................................................................................4-74.3.5 技术指标..................................................................................................................4-84.4 H301FAN-风扇降压监控板.................................................................................................4-84.4.1 概述.........................................................................................................................4-84.4.2 主要功能..................................................................................................................4-84.4.3 单板的拨码开关和跳线设置说明..............................................................................4-94.5 TSS-用户测试板...............................................................................................................4-114.5.1 概述.......................................................................................................................4-114.5.2 主要功能................................................................................................................4-114.5.3 单板的面板说明.....................................................................................................4-124.5.4 单板拨码开关和跳线设置说明...............................................................................4-134.5.5 单板和背板间的接线说明.......................................................................................4-144.5.6 技术指标................................................................................................................4-16第4章监控测试类单板4.1 H303DFC-风扇降压监控板4.1.1 概述H303DFC风扇降压监控板用于ONU机柜的风扇框中,它对3个或4个风扇进行降压保护,并将风扇状态上报至监控板。
目录4 单板管理.........................................................................................................................................4-14.1 概述.............................................................................................................................................................4-24.2 增加单板.....................................................................................................................................................4-34.3 删除单板.....................................................................................................................................................4-54.4 禁止/解禁单板...........................................................................................................................................4-64.5 复位单板.....................................................................................................................................................4-7表格目录表4-1 单板状态及说明列表..........................................................................................................................4-2表4-2 MA5100业务板所使用到的扣板类型列表......................................................................................4-3表4-3 复位单板相关操作列表......................................................................................................................4-7操作手册 4 单板管理4 单板管理关于本章本章介绍单板的管理操作。
华为接⼊⽹产品单板⼿册华为接⼊⽹产品产品⼿册1 概述在实际的维护中,如果现场⼯区⼯程师对各种单板的指⽰灯含义⽐较清楚,对定位故障是⼤有帮助的。
了解指⽰灯正常运⾏状态,可以直观判断单板的运⾏情况;了解单板在复位或加载过程中指⽰灯的变化情况,则能有效帮助我们定位故障点。
因此本⽂详细介绍了接⼊⽹主要单板的指⽰灯含义,希望能对⼴⼤客户的维护有所帮助。
2 单板指⽰灯详细说明2.1 AV5板指⽰灯详细说明03030561 HV01A V50-V5.2协议处理及主控板⽤于GV5-I主控框(2M板为DTM),⽀持2E1接⼝,与H30系列A V5不通⽤!03031229 H302A V50-协议处理及主控03036341 H303A V50-协议处理及主控⽤于GV5-III主控框(2M板为DTE)1、HV01A V5单板正常运⾏时的灯态:RUN:运⾏灯,指⽰运⾏状态、主备板状态、360程序加载等;1000ms亮,1000ms灭:主⽤正常1900ms亮,100ms灭:正在由备⽤升主⽤进⾏平滑处理100ms亮,1900ms灭:备⽤正常250ms亮,250ms灭:正在加载或主备⾝份还未确定<250ms亮,<250ms灭:加载程序的最后阶段,正在解压缩V5S:V5接⼝状态指⽰灯;亮:V5接⼝正常灭:V5接⼝异常V5L :V5链路状态指⽰灯;常亮:所有V5链路层正常常灭:所有V5链路层异常1s亮,1s灭:有⼀条链路不正常,如果这时候V5S亮,则说明有链路坏掉其他情况:若⼲条链路异常,闪的频率越⾼,坏的越多,但⼀般来说,只有上述三种状态。
MSL:主备板通信链路状态指⽰灯;亮:链路正常灭:链路异常COM:与后台通信状态指⽰等;亮:链路正常灭:链路异常CLK :当前时钟主⽤指⽰灯;亮:当前该板提供时钟,既该板时钟主⽤灭:当前该板不提供时钟,既该板时钟备⽤E11 :E11物理状态指⽰灯;亮:E11正常灭:E11异常E12 :E12物理状态指⽰灯;亮:E12正常灭:E12异常NOD :188NOD指⽰灯。
华为接入网FTTx家庭宽带业务――装维手册华为技术有限公司x 侵权必究目录1 宽带安装方法 (4)1.1 LAN接入家庭宽带安装方法 (4)1.1.1 硬件设备连接 (4)1.1.2 网卡操作指导 (4)1.1.3 拨号程序设置步骤 (12)1.2 FTTH家庭宽带安装方法 (17)1.2.1 安装步骤 (17)1.2.2 FTTH安装环境要求与注意事项: (18)2 故障处理 (19)2.1 光接入问题处理常用信息 (19)2.1.1 MA5680T指示灯 (19)2.1.2 MA5616指示灯 (20)2.1.3 MA5620指示灯 (21)2.1.4 MA5612指示灯 (22)2.1.5 HG810/HG8一三/HG850/850a/HG8XXX指示灯 (22)2.1.6 ODN常用信息 (23)2.2 拨号上网失败问题处理 (25)2.2.1 原因分析 (25)2.2.2 排查方法 (26)2.2.3 上网网速慢问题处理 (28)2.2.4 原因分析 (28)2.2.5 排查方法 (28)2.3 网页无法打开问题处理 (30)2.3.1 原因分析 (30)2.3.2 排查方法 (30)2.4 上网时经常出现掉线问题处理 (31)2.4.1 原因分析 (31)2.4.2 排查方法 (31)2.5 ONU无法注册问题处理 (32)2.5.1 原因分析 (32)2.5.2 排查方法 (32)2.6 ONU配置状态失败问题处理 (35)2.6.1 原因分析 (35)2.6.2 排查方法 (36)2.7 ONU频繁离线问题处理 (38)2.7.1 原因分析 (38)2.7.2 单个ONU频繁离线排查方法 (39)2.7.3 PON口下所有ONU频繁上下线排查方法 (40)3 网络知识介绍 (42)3.1 用户上网过程介绍 (42)3.2 DNS介绍 (42)3.3 DNS设置 (43)3.4 常用测试定位方法介绍; (52)3.4.1 Ping测试介绍 (52)3.4.2 Ipconfig查询IP和MAC地址方法介绍 (52)3.5 主机安全加固 (53)3.5.1 合理使用U盘、移动硬盘等存储设备 (54)3.5.2 安装杀毒软件 (54)3.5.3 安装防火墙 (54)3.5.4 安装安全卫士360 (54)3.5.5 养成良好的上网习惯 (54)3.6 常见问题FAQ (54)3.6.1 为什么我的电脑右下角提示“本地连接受限制或无连接”? (54)3.6.2 为什么我的数据流量一大就死机了? (57)3.6.3 为何我上网后,机子经常会出现死机、程序非法操作、自动无故关机? (57)3.6.4 我是2M的带宽,为什么我下载只能达到200KB? (58)1 宽带安装方法1.1 LAN接入家庭宽带安装方法家庭宽带客户采用PPPOE拨号的上网方式,具体方法详见拨号程序设置步骤。
华为接入网产品产品手册1 概述在实际的维护中,如果现场工区工程师对各种单板的指示灯含义比较清楚,对定位故障是大有帮助的。
了解指示灯正常运行状态,可以直观判断单板的运行情况;了解单板在复位或加载过程中指示灯的变化情况,则能有效帮助我们定位故障点。
因此本文详细介绍了接入网主要单板的指示灯含义,希望能对广大客户的维护有所帮助。
2 单板指示灯详细说明2.1 AV5板指示灯详细说明03030561 HV01A V50-V5.2协议处理及主控板用于GV5-I主控框(2M板为DTM),支持2E1接口,与H30系列A V5不通用!03031229 H302A V50-协议处理及主控03036341 H303A V50-协议处理及主控用于GV5-III主控框(2M板为DTE)1、HV01A V5单板正常运行时的灯态:RUN:运行灯,指示运行状态、主备板状态、360程序加载等;1000ms亮,1000ms灭:主用正常1900ms亮,100ms灭:正在由备用升主用进行平滑处理100ms亮,1900ms灭:备用正常250ms亮,250ms灭:正在加载或主备身份还未确定<250ms亮,<250ms灭:加载程序的最后阶段,正在解压缩V5S:V5接口状态指示灯;亮:V5接口正常灭:V5接口异常V5L :V5链路状态指示灯;常亮:所有V5链路层正常常灭:所有V5链路层异常1s亮,1s灭:有一条链路不正常,如果这时候V5S亮,则说明有链路坏掉其他情况:若干条链路异常,闪的频率越高,坏的越多,但一般来说,只有上述三种状态。
MSL:主备板通信链路状态指示灯;亮:链路正常灭:链路异常COM:与后台通信状态指示等;亮:链路正常灭:链路异常CLK :当前时钟主用指示灯;亮:当前该板提供时钟,既该板时钟主用灭:当前该板不提供时钟,既该板时钟备用E11 :E11物理状态指示灯;亮:E11正常灭:E11异常E12 :E12物理状态指示灯;亮:E12正常灭:E12异常NOD :188NOD指示灯。
极快闪:188刚启动运行快闪(250ms亮,250ms灭):与360通讯未建立慢闪(500ms亮,500ms灭):与360已经建立链路,但未接受到DEVICE下的配置极慢闪(1000ms亮,1000ms灭):接受配置后,正常运行,开工。
2、H302/303A V5单板正常运行时的灯态:H302A V5单板灯态含义除了E11、E12与HV01A V5板不同外,其它的含义都是相同的,其中E11、E12的含义如下:E11 ETHERNET 输入指示灯,0.1秒亮0.1秒灭:接受正常;灭:不正常。
E12 ETHERNET 输出指示灯,0.1秒亮0.1秒灭:发送正常;灭:不正常。
3、A V5单板上电/复位时的灯态:复位过程:逻辑加载(RUN灯快闪)-》逻辑加载完成(V5S到CLK灯同时亮灭)-》主机程序解压缩(RUN灯快闪)-》开始运行主机程序(V5S到E1S顺次亮灭)-》主机正常运行(RUN灯开始1S闪灭)加载过程:逻辑加载(RUN灯快闪)-》逻辑加载完成(V5S到CLK灯同时亮灭)-》开始加载(RUN灯0.5S闪灭)-》主机程序解压缩(RUN灯快闪)-》(可选)写FLASH(RUN 灯不闪一段时间)开始运行主机程序(V5S到E1S顺次亮灭)-》主机正常运行(RUN灯开始1S闪灭)加载过程如果板间通信正常,MSL灯亮;如果通过直连方式加载,COM灯亮。
补充说明:系统上电后,188开始运行,极快地闪烁约5秒后,进入等待建链状态,此时188的NOD灯为快闪。
建链后,360会给188下复位命令,188收到复位命令后,重启动,再次经过5秒极快闪烁后,进入等待建链状态,灯快闪。
链路再次建立后,360不会再下复位命令。
此时188的NOD灯为慢闪,等待360下从节点配置。
188收到某一或几个通道的配置后,周期扫描已配置的从节点。
此时188正常工作,NOD灯为极慢闪。
综上所述,188上电后应经过两次极快闪烁状态(很容易观察到),此后如果188极慢闪,并且用户板开工了,则表明188已正常工作。
)2.2 PV8单板指示灯详细说明03030912 H301PV80-V5协议处理及主控板(8E1)主要用于2001年以前开局站点,即侯月线与西陇海线。
与H302/303PV8不通用。
03033393 H302PV8A-V5协议处理及主控板1、H302PV8单板正常运行时的灯态:RUN:运行灯。
指示运行状态、主备板状态、CPU程序加载等;正常开工时慢闪;未正常开工:快闪。
CLK:时钟主用状态指示灯。
亮:本板时钟主用;灭:本板时钟备用。
V5S:V5接口状态指示灯。
亮:V5接口正常,所有V5口全是正常时,V5S灯常亮;闪:部分V5接口不正常时,V5S灯闪,不正常的接口越多,闪的灯越快。
灭:所有接口中断V5L:V5链路状态指示灯。
亮:所有V5接口的V5链路都正常时常亮;闪烁:部分V5链路不正常时闪,不正常的链路越多,闪的越快;灭:所有链路都不正常。
MSL:主备通信状态指示灯。
亮(每10s闪烁一次):主备板间通信链路正常;灭:主备板间通信链路不正常。
COM前后台串口通信状态指示灯。
亮:单板与后台通信正常;灭:单板与后台通信不正常。
E1S E1状态指示灯。
0.5秒亮0.5秒灭:远端失步(对告)亮:线路正常;灭:失步状态。
间歇闪动:滑码状态。
(可通过拨码开关决定具体指示8路E1中的1条E1状态)NOD NOD指示灯。
1s亮1s灭:NOD通信正常;0.5s亮0.5s灭:NOD通信不正常;未正常开工时,快闪;正常开工后,慢闪。
ETN 备用指示灯。
目前长亮。
2、H301PV8单板正常运行时的灯态:RUN:单板运行状态指示灯。
1秒亮,1秒灭:表示主用正常;1.9秒亮,0.1秒灭:表示正由备用升主用进行平滑处理;0.1秒亮,1.9秒灭:表示备用正常;025秒亮,0.25秒灭:表示正在加载或主备身份还未确定;<0.25秒亮,<0.25秒灭:表示加载程序的最后阶段,正在解压缩。
ACT:时钟主备用状态指示灯,主用时点亮。
V5S:V5接口状态指示灯。
V5接口正常时常亮,不正常时灭。
V5L:V5链路状态指示灯。
所有V5链路层正常,常亮;所有V5链路层异常,常灭:有一条链路不正常(如果这时候V5S亮,则说明次链故障),1秒亮,1秒灭。
若干条链路异常,坏的越多,闪烁频率越高。
EOC:PV8主备板板间通信指示灯。
通信正常时点亮。
COM:网管串口指示灯。
通信正常时点亮。
E1S:E1口状态指示灯。
第1、2路E1正常时点亮。
NOD:主从节点通信指示灯。
通信正常时点亮。
0.25秒亮,0.25秒灭:与主机通讯未建立;1秒亮,1秒灭:接受配置后,正常运行,开工。
ALM:备用告警指示灯。
未用。
3、PV8单板上电/复位时的灯态:复位过程:BIOS开始运行(RUN灯0.5S闪灭)-》主机程序解压缩(RUN灯快闪)-》开始运行主机程序(V5S到E1S顺次亮灭)-》主机正常运行(RUN灯开始1S闪灭)加载过程:BIOS开始运行(RUN灯0.5S闪灭)-》开始加载(RUN灯0.5S闪灭)-》主机程序解压缩(RUN灯快闪)-》(可选)写FLASH(RUN灯不闪一段时间)开始运行主机程序(V5S到E1S顺次亮灭)-》主机正常运行(RUN灯开始1S闪灭)加载过程如果板间通信正常,MSL灯亮;如果通过直连方式加载,COM灯亮。
2.3 RSP单板的指示灯03031773 H302RSP0-远端用户处理板(4E1)03031774 H302RSPA0-远端用户处理板(1E1)03031775 H302RSPB0-远端用户处理板(0E1)准近端工作方式03037551 H302RSPC0-远端用户处理板(2E1)1、RSP单板(远端工作方式)正常运行时的灯态RUN指示灯有两种工作状态:慢闪和快闪。
慢闪表示正常开工。
慢闪的频率为0.5Hz,即每2秒内灯亮灭各1次,亮(灭)每次持续时间为1s。
RSP收齐配置(E1、HDLC、从节点)后,若有一条HDLC正常,则周期扫描已配置的从节点,此时RSP开工,RUN灯为慢闪。
快闪的频率为2Hz,即每秒中内灯亮灭各2次,亮(灭)每次持续时间为0.25s。
如果RSP 没有收到应有的配置(E1、HDLC、从节点)或HDLC故障,则RUN灯一直在快闪状态,快闪持续60秒后RSP周期性复位。
AID指示灯亮表示左右槽RSP中本板互助对方板。
正常情况下RSP用户框中左右槽RSP单板各自和所在的半框单板主从节点通信,互助时本板接管另外半框。
灭表示没有互助对方板。
CLK指示灯亮表示本板出的时钟为RSP用户框内的系统时钟。
灭表示本板出的时钟不是RSP用户框内的系统时钟。
LINK1指示灯亮表示本RSP单板和主机之间的HDLC通信正常。
灭表示异常。
LINK2指示灯目前未用。
E11/E12/E13/E14指示灯亮表示对应的E1异常。
灭表示正常。
2、RSP单板(远端工作方式)上电/复位时的灯态A、单板上电/复位时,若单板正常,LED1变亮,其他8盏灯为不定态,等待FPGA加载;B、F PGA加载完毕后,LED1、3、5、7、9亮,2、4、6、8灭;C、系统加载单板软件中的远端工作方式执行模块至DRAM,若成功,所有的灯全灭;D、系统运行DRAM的代码,9盏灯从全灭变为全亮,再全灭;E、系统然后开始自检,依次检测186最小系统、FPGA、16C2552、82525、HDLC、第1路E1、第2路E1、第3路E1、第4路E1(E1检测与否由拨码开关的配置确定,配置了哪几路E1就检测此几路E1,未配置的E1不作检测),自检状态分别用LED1-9表示,亮表示正在自检,灭表示自检通过。
若在检测时,某盏灯不灭,并且过一会儿系统复位,则表明该检测失败。
系统自检完毕后,程序正常运行。
3、RSP单板(准近端方式)正常运行时的灯态与RSP单板(远端方式)正常运行时的灯态基本类似。
由于RSP单板准近端方式工作时不对E1状态进行监控,E11、E12、E13、E14四个指示灯的含义和远端方式时有所不同。
准近端方式下,H301RSP的E1灯点灯情况如下:A、RSP接收到主机HW数配置之前,4个E1灯全灭;B、RSP接收到主机HW数(假设为配置N 条HW〕配置之后,前N 个E1灯灭,后(4-N)个E1灯亮。
4、RSP单板(准近端方式)上电/复位时的灯态与RSP单板(远端方式)上电/复位时的灯态基本类似。
自检过程中,RSP单板不对E1进行自检,只是依次检测186最小系统、FPGA、16C2552、82525、HDLC,对应的指示灯依次为LED1~LED5。
2.4 ASL单板的指示灯03030179 CC08ASL0-贴片化模拟用户板03031309 CC0KASL0-贴片化模拟用户板03031192 CC0HASL0-32路48V模拟用户板(单板上显示为A32)功能CC08ASL0\CC0KASL0--贴片化模拟用户板完成16路模拟用户电路的BORSCHT 功能:●B:馈电●O:过压保护●R:振铃控制●S:环路监视●C:编码和译码●H:混合电路●T:测试CC08ASL0\CC0KAS单板运行状态RUN指示灯0.5秒灭/0.5秒亮:单板启动1s亮/1s灭周期闪烁:单板工作正常快闪或灭:单板工作不正常常亮:电源VBAT掉电。
