HP3478a台式万用表校准

文件制修订记录1、将ON/OFF开关置于ON位置，检查9V电池。

如果电池电压不足，“”将显示在显示器上。

这时应更换电池后方能使用该仪表。

2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

3、测试前应将功能开关置于你所需要的量程位置。

4、切勿在功能开关置于位置时测量电压或电流。

5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。

6、在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

二、直流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V 量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

三、交流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

四、电阻测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。

五、直流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。

2、将功能开关置于所需的 A 量程位置，并将测试笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。

六、交流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。

2、将功能开关置于所需的A～量程位置，并将测试表笔串联接入到待测负载上，从显示器上读取测量结果。

校准方法：一、将ON/OFF开关置于ON位置，黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

二、将功能开关置于20V档，黑色表笔接入2V标准电池的负极，红色表笔接入标准电池的正极。

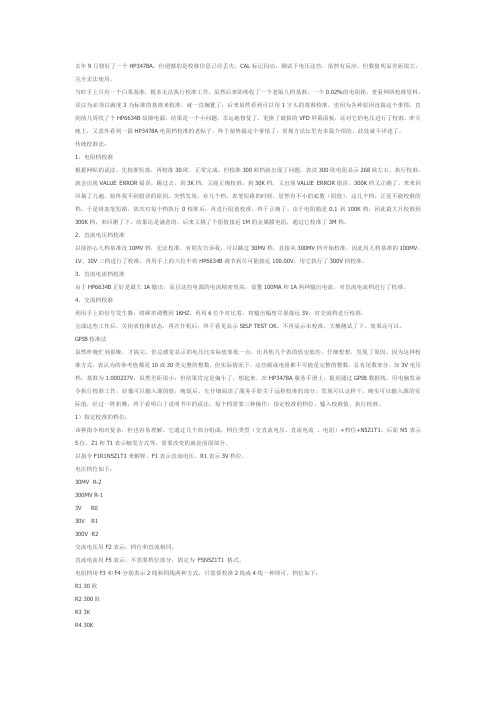

去年9月修好了一个HP3478A，但遗憾的是校准信息已经丢失，CAL标记闪动，测试下电压这些，虽然有反应，但数值明显差距很大，完全无法使用。

当时手上只有一个白菜基准，根本无法执行校准工作，虽然后来陆续收了一个老版九档基准，一个0.02%的电阻箱，查看网络校准资料，误以为必须以满度3为标准的基准来校准，就一直搁置了，后来虽然看到可以用1字头的基准校准，也因为各种原因没搞这个事情，直到前几周收了个HP6634B故障电源，结果是一个小问题，幸运地修复了，更换了破损的VFD屏幕面板，还对它的电压进行了校准。

昨天晚上，又意外看到一篇HP3478A电阻档校准的老帖子，终于架势搞这个事情了。

常规方法坛里有多篇介绍的，此处就不详述了。

传统校准法：1、电阻档校准根据网帖的说法，先校准短接，再校准30欧，正常完成。

但校准300欧档就出现了问题，表读300欧电阻显示268欧左右，执行校准，就会出现VALUE ERROR错误，跳过去，到3K档，又能正确校准，到30K档，又出现VALUE ERROR错误，300K档又正确了。

来来回回搞了几遍，始终找不到错误的原因。

突然发现，有几个档，表笔短路的时候，居然有不小的底数（阻值），这几个档，正是不能校准的档。

于是将表笔短路，依次对每个档执行0校准后，再进行阻值校准，终于正确了。

由于电阻箱是0.1到100K档，因此最大只校准到300K档，来回测了下，结果还是满意的。

后来又挑了个阻值接近1M的金属膜电阻，通过它校准了3M档。

2、直流电压档校准以前担心九档基准没10MV档，无法校准，有朋友告诉我，可以跳过30MV档，直接从300MV档开始校准，因此用九档基准的100MV、1V、10V三档进行了校准，再用手上的六位半将HP6634B调节到尽可能接近100.00V，用它执行了300V档校准。

3、直流电流档校准由于HP6634B正好是最大1A输出，而且这些电源的电流精密度高，设置100MA和1A两种输出电流，对直流电流档进行了校准。

万用表校验规程1、目的规范万用表之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。

2、适用范围本公司各种型号之万用表(三用表、电流、电压表等)均适用之。

3、权责3.1品质部QE：万用表之校准，仪器异常之处理。

4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容5.1电压档位校准5.1.1直流电压校准。

开启直流参考电源和标准万用表及待校准之万用表之电源开关,参考电源输出调至0,仪器热机10分钟。

5.1.2将标准万用表及待校准之万用表均设定在DCV档校准点所在量程。

5.1.3 先参照下图连接仪器,在直流参考电源之负端接两条导线,一条接到标准之万用表L0端,另一条接到待校准之万用表 L0端;再在其正端也参照此方法连接导线。

5.1.4 设定参考电源之输出,使得在待校准之万用表上显示读值分别为1V;10V; 30V,并依次记录下标准万用表上所显示之读值。

5.1.5 电压档位校准接线图:5.1.6 交流电压校准。

将上图中参考电源改换为交流参考电源,将标准万用表和待校准万用表都设定在ACV 校准点所在量程,将交流参考电源之输出调至0,接线,测试之方法同直流电压档位校准。

5.1.7 交流电压校准点为50V;110V; 220V.依次记录各点读值。

5.2电流档位校准5.2.1 直流电流档位校准。

将标准万用表和待校准万用表均设定到DCA 档校准点所在量程,参考电源输出调至0。

5.2.2参照下图连接仪器,在参考电源和负载的正端串入标准万用表和待校准万用表,负端用导线连接。

5.2.3调整参考电源之输出和负载的设定,使其符合检测点的校准值。

5.2.4各检测点分别是0.100A;0.500A;1.00A 。

依次记录各点读值。

HP3458A数字万用表电子校准技术
刘勇
【期刊名称】《电子测量技术》
【年(卷),期】1993(0)3
【摘要】HP3458A是具有0.1ppm传递测量准确度的8 1/2位数字万用表,由于
其优异的短期稳定性和A/D转换兼顾了高线性、高分辨率以及快的采样速率,使它仅需要两个外部标准就可以进行全功能校准,利用内部标准可以自动校准,特别是交
流频率响应校准更具有特色,是目前唯一具备这种校准功能的数字万用表。

近年来,
其它型号的万用表校准技术虽然有很大提高,但与HP3458A相比仍存在较大差距。

HP3458A的校准技术提高了仪器测量准确度,扩展了工作环境范围,充分体现了校
准技术的优越性,成为仪器仪表发展的趋势。

【总页数】7页(P39-45)
【关键词】电子校准;传递测量;复用电表
【作者】刘勇
【作者单位】七二二所
【正文语种】中文
【中图分类】TM938.12
【相关文献】
1.HP3458A数字万用表的计算机控制 [J], 王俊璞;金志华
2.数字电压表／数字万用表自动半自动校准检定测试系统的研制 [J], 亢云霞;王平
静;
3.HP3458A 8（1／2）位数字式万用表 [J], 无
4.基于机器人技术的手持式数字万用表全自动校准系统开发 [J], 彭诚;丁蔚;侯旭玮
5.是德科技发布面向电子和工业应用的手持式数字万用表新手持式数字万用表能够帮助工程师信心十足地开展长时间的测试与故障诊断 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

数字万用表校验规程1.0目的藉由对量规仪器的校验、保养与维护，以确保结果的一致性、可靠性，促使本公司之量规仪器能有效的使用，并更好的管理。

2.0范围：适用于本公司所有内校量规仪器。

3.0权责：3.1品保单位:3.1.1校验规范的制定、增订与修正。

3.1.2依校验计划执行校验工作。

3.1.3随时巡检，发现量规仪器未经校验管制或校验过期，及时处理。

3.1.4量规仪器发生异常时，督促相关部门追查检验的质量，必要时反应给客户。

3.1.5标准件的评估与请购，标准件的保养。

3.2使用单位:3.2.1量规仪器之日常保养及维护。

3.2.2量规仪器异常状况的反映。

3.2.3指派仪器负责人，协助仪校室管理本部门仪器。

3.3PTE单位:产线量规仪器异常的处理及量规仪器内部保养的执行。

4.0定义：4.1校验:定期将量规仪器与标准仪器作一比较，如误差不在本厂『检测设备允收水平』范围时，将其加以调整，使其恢复到规定的范围。

4.2内校:量规仪器之校验由仪校室执行。

4.3标准件:追溯至“国家二级标准”以上之量规仪器，并作为厂内量规仪器之校验依据。

4.4追溯:籍由一步一步的往上与较精确的标准比较、校验以建立量测仪器、标准物质或测量的有效校验观念，通常最终会参考于国际或国家基准。

4.5合格:量规仪器经校验，其误差值完全符合本厂『检测设备允收水平』。

4.6不合格:量规仪器经校验，其误差值不符合本厂『检测设备允收水平』。

4.7限定使用:量规仪器经校验，其误差值仅有小部份不符合本厂『检测设备允收水平』，且所量测之项目不占重点，输出讯号或量测值仅供参考，不影响质量制定，不做数据管制者。

5.0台式万用表校验方法5.1校验项目：5.1.1直流电压(1V，5V，30V)5.1.2交流电压(80V，110V，220V，300V)5.1.3电阻(100Ω，1KΩ，100KΩ，1MΩ)5.2标准仪器:六位半万用表，分流器5.3辅助仪器:5.3.1直流电源供应器(DC Source)5.3.2交流电源供应器(AC Source)5.3.3可变电阻5.4校验步骤:5.4.1直流电压(1V，5V，30V)5.4.1.1使用前确认标准万用表和分流器的校验有效期是否过期，过期则不能作为标准件使用。

简单便宜的方法可以校准3位数字万用表_黄山简单便宜的方法可以校准3位数字万用表作者: lymex编辑:黄山首先，国产的2DW7C（现在2DW234系列）是非常不错的。

基准一个讲究温度系数，另一个讲究老化。

温度系数采用补偿法并可以挑选，做到20ppm/C不成问题。

老化在于工艺，而2DW7C据说工艺很好，结面积大、结比较深，因此老化很小。

第二，万用表（含高精度）上用的基准并不讲究电压绝对值是否准确，只要求上述两个参数，因为最后都要校准。

所以，到底是6.5V 还是6.6V都没有问题。

第三，AD586M之类的高准确度（但并不意味着高稳定度）基准是用于不需要校准的场合下的比如A/D。

这样的基准的特点是温度系数小，输出为特定值（比如4.096V、5V、10V）。

但是我们知道，内部基准要么就是带隙的1.23V要么就是齐纳的6.5V，因此这些特定值是用电阻后变换出来的，这样稳定性就大打折扣。

你可以查查它们的数据表，绝大多数都是每千小时>=15ppm，这样1年累计下来就很大，与2DW7C这样的齐纳管比差得远。

第三，万用表的分辨和准确是两个不同的指标，我前两天还在本论坛说过，基本上，3位半表只有2位半准确4位半表只有3位半准确6位半表只有4位半准确8位半表只有5位半准确所以，4位半并非要求每一个数字都是准的，越高档的万用表越是这样。

但是对于A/D就不一样，尽管也有无效的部分，但少得多。

第四，可以看出，4位半万用表的基准不需要自己改动。

最后，贴一个我自己拍的、英国老牌公司Datron 1071七位半万用表（我曾经拥有）内部基准，就是两个1N829齐纳管，是与2DW7C类似的东西。

而另一款英国Solartron7081（世界上第一款8位半），里面也用的类似的1N829A（我也有照片）。

X。
