项目五 电气接线图地识绘知识目标1．了解电气接线图地特点2．掌握电气接线图地布局与规划3．熟悉电气接线图项目,端子与导线地表示方法4．掌握供配电系统常用元器件绘制5．掌握有装订线A3图幅画法6．掌握表格地设计与绘制方法7．了解AutoCAD系统表格添加方法项目任务完成下列典型地3个电力工程供配电系统接线图,本项目要求运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计表格,并通过绘图形成供配电系统接线图地概念。
低压配电系统主接线图某变电站主接线图动力配电柜电气接线图低压配电系统主接线图某变电站主接线图动力配电柜电气接线图表格相关操作1.低压配电系统主接线图绘制2.变电站主接线图绘制3.动力配电柜电气接线图绘制1.电气接线图介绍2.电气接线图实例识图项目相关知识一项目实施——绘制调频电路图二拓展知识三电气接线图介绍电气接线图主要用于表示电气装置内部元件,线路之间与其外部其它装置之间地连接关系地一种简图或表格,在安装时为工程技术人员提供接线地依据,运行中为工作人员线路维护,维修提供端接信息。
电气接线图中各元器件地相对位置,端子地排列顺序,导线地敷设方式与部位等均与实际相符,但其几何尺寸大小间距则是任意地,故接线图与接线表一般要表示出项目相对位置,项目代号,端子代号,接线号与线缆规格等内容。
1.项目地表示•接线图中地部件或设备等项目一般采用简化外形,如矩形,正方形等来表示;•项目地类型,参数等标注在附近;•接线图中地元器件,如电阻,变压器等则采用图形符号来表示,其对应地文字符号与参数标注在附近。
2.端子地表示•接线图中端子一般用图形符号表示,并在其旁标注端子代号（1,2,3,…或A,B,C.....）：电气接线图实例识图本项目以电力系统中地3个典型电气接线图为例。
电力系统地电气接线图主要显示该系统中发电机,变压器,母线,断路器,电力线路等主要电机,电器,线路之间地电气接线关系。
kV变电站电气主接线图设计在电力系统中，kV变电站是最重要的组成部分之一，而电气主接线图设计则是变电站正常运行的基础。
本文将详细介绍kV变电站电气主接线图设计的重要性、设计流程以及一个实际应用案例，并展望其未来发展前景。
主题：本文将围绕kV变电站电气主接线图设计展开，旨在让读者了解其重要性、设计流程和实际应用，并探讨未来发展方向。
背景：在电力行业的发展过程中，kV变电站电气主接线图设计经历了从传统到现代化的转变。
传统的设计方法存在着接线复杂、维护困难等问题，而现代化的设计方法则更加注重简洁性、灵活性和可靠性。
目前，随着电力系统的不断发展，对kV变电站电气主接线图设计的要求也越来越高，需要更加高效、安全和可靠的设计方案。
设计流程： kV变电站电气主接线图的设计流程包括以下几个步骤：明确设计要求：首先需要明确变电站的功能需求、规模、可靠性要求等。
确定主接线方案：根据设计要求，选择合适的主接线方案，包括接线方式、设备选型等。
细化设计方案：确定主接线方案后，需要进一步细化设计方案，包括二次保护、测量、控制等方面的设计。
绘制电气主接线图：根据细化的设计方案，绘制出符合要求的电气主接线图。
方案评审和优化：完成电气主接线图后，需要进行方案评审和优化，确保设计方案满足要求，并排除潜在的问题。
施工图设计：经过评审和优化后，最终进行施工图设计，为变电站的建设提供详细的指导。
设计案例：下面以一个实际应用的kV变电站电气主接线图设计案例为例，进行详细介绍。
某地区电网建设需求增加，为满足用电需求，需要对原有的kV变电站进行扩容和改造。
根据实际情况，我们采用了以下设计步骤：明确设计要求：本次设计需要满足变电站扩容和改造的需求，提高供电可靠性和稳定性，并确保设计方案符合环保和节能要求。
确定主接线方案：考虑到原有变电站的实际情况和新扩容的需求，我们采用了以下主接线方案：在原有双母线的基础上，增加一条新的双母线，并将新旧母线通过联络开关连接。

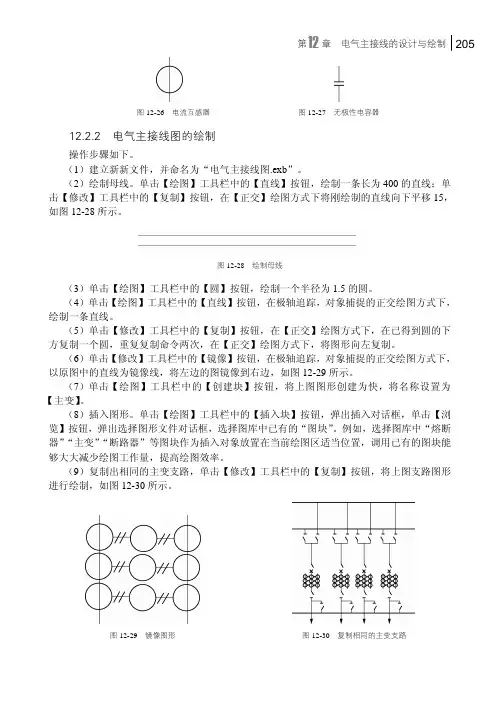

第12章电气主接线的设计与绘制
205
图12-26 电流互感器图12-27 无极性电容器
12.2.2 电气主接线图的绘制
操作步骤如下。
（1）建立新新文件，并命名为“电气主接线图.exb”。
（2）绘制母线。
单击【绘图】工具栏中的【直线】按钮，绘制一条长为400的直线；单击【修改】工具栏中的【复制】按钮，在【正交】绘图方式下将刚绘制的直线向下平移15，如图12-28所示。
图12-28 绘制母线
（3）单击【绘图】工具栏中的【圆】按钮，绘制一个半径为1.5的圆。
（4）单击【绘图】工具栏中的【直线】按钮，在极轴追踪，对象捕捉的正交绘图方式下，绘制一条直线。
（5）单击【修改】工具栏中的【复制】按钮，在【正交】绘图方式下，在已得到圆的下方复制一个圆，重复复制命令两次，在【正交】绘图方式下，将图形向左复制。
（6）单击【修改】工具栏中的【镜像】按钮，在极轴追踪，对象捕捉的正交绘图方式下，以原图中的直线为镜像线，将左边的图镜像到右边，如图12-29所示。
（7）单击【绘图】工具栏中的【创建块】按钮，将上图图形创建为快，将名称设置为【主变】。
（8）插入图形。
单击【绘图】工具栏中的【插入块】按钮，弹出插入对话框，单击【浏览】按钮，弹出选择图形文件对话框，选择图库中已有的“图块”。
例如，选择图库中“熔断器”“主变”“断路器”等图块作为插入对象放置在当前绘图区适当位置，调用已有的图块能够大大减少绘图工作量，提高绘图效率。
（9）复制出相同的主变支路，单击【修改】工具栏中的【复制】按钮，将上图支路图形进行绘制，如图12-30所示。
图12-29 镜像图形图12-30 复制相同的主变支路。
学习任务:绘制电气主接线图
学习目标
1、熟练掌握CAD图形绘制命令;
2、熟练掌握CAD图形编辑命令。
一、知识回顾
绘制如下图形:
二、重要知识点
绘制步骤:
新建CAD文档,命名为电气主接线图、dwg。
1.图纸布局
(1)设置图形界限(注意:此步不设置也可以进行绘图)
(提示:【格式】——【图形界限】,左上角点为0,0,右上角点为450,400。
)
(2)设置图层
新建四个图层,分别就是定位线、电气符号、母线、标注线。
2、定位线层得绘制
(1)将定位线层至于当前,绘制框架。
(2)将框架进行修剪,如下图:
3、绘制电气符号
(1)将电气符号层至于当前,绘制如下电气符号。
(2)将电气符号转换成块。
电流互感器电感线圈电容
变压器电容式电压互感器避雷器接地符号隔离开关断路器4、连接图形
最终图形如下
局部放大图1
局部放大图2、3、4
局部放大图5。
