竖井施工重点PPT课件

竖井施工重点PPT课件
为了增加沉井的下沉深度，可采用在沉井上加外荷载 的办法使之强制下沉，这种沉井方法通常称做强制沉井。
从施工情况来看，泥浆护壁淹水沉井法具有很大的 优越性，在国内外用得都比较成功。
1.淹水沉井 2.普通沉井
2021/7/15
26
第26页/共74页
2021/7/15
27
第27页/共74页
沉井时的破土方法有高压水破土和钻机破土两种。高 压水破土方法，是用通过水枪喷嘴的高压水射流破坏土层 结构，水的压力力18～30大气压。用高压水破土掘进时， 一般都采用压气排渣。
2021/7/15
43
第43页/共74页
提高抓岩生产率是缩短装岩提升工序时间的重要途径，在施工中应泣急下列 几点：
1．注意机械维修保养，使它经常处于良好的工作状态。 2．提高操作技术，使抓取和投放动作准确。 3．改进钻眼爆破工作使爆破后的岩堆，岩石块度，有利于机械抓岩。 4．吊桶直径应与抓斗张开直径相适应，提升能力满足抓岩工作需要。
2021/7/15
36
第36页/共74页
2021/7/15
37
第37页/共74页
2021/7/15
38
第38页/共74页
⑷采用光面爆破时，为了取得比较好的光爆效果，周边眼应采用φ20～25㎜ 的小直药卷或采用一般药卷不偶合缓冲间隔装药结构。
⑸联线方式多采用并联。若一次起爆的雷管数较多，采用并联不能满足准 爆电流要求时，可以采用串并联或并串联。
2)泥浆洗井护壁
使刀具始终直接作 用于未破碎的岩石面上。
泥浆的另一个重要 作用就是护壁。泥浆的 护壁作用，一方面是借 助本身的液柱压力平衡 地压；另一方面是在井 帮上形成泥皮，堵塞裂 隙，防止片帮。
3)沉井和壁后充填

立井施工精选 课件

立井施工精选 课件

表土施工一般采用短段掘砌施工方法。为保
持土的稳定性、减少土层裸露时间，段高一般
取0.5～1.5m。按土层条件，分别采用台阶式
或分段分块、并配以超前小井降低水位的挖掘
方法。
2020年3月6日星期五
14
图4 表土施工挖土方法 （a）台阶式环挖法；（b）分块对称开挖法
1-水窝；2、3-开挖顺序；4-环形集水沟槽
2020年3月6日星期五
1
1 概述
立井井筒的特点是深度大、断面积大、水文地质条件复杂； 相对于平巷（或隧道）而言，施工难度大，施工技术复杂，施 工工期长。因此，为加快凿井速度，缩短凿井工期，必须采用 先进的施工技术，提高施工机械化水平。
在具有第四纪冲积地层的地域开凿立井时，立井井筒一般 要穿过表土与基岩两个部分。表土稳定时可采用普通的人工挖 掘施工，表土松软、稳定性较差时须采用特殊凿井方法（钻井、 沉井）或特殊工法（注浆、冻结、帷幕）。基岩部分目前仍以 钻眼爆破法施工为主。
• 主井：专门用来提升煤炭的井筒称为主井。主井内设
有箕斗，故又称箕斗井。
• 副井：用于升降人员、设备、材料及提升矸石的井筒
称为副井。井筒内通常设有罐笼，故又称为罐笼井。
某些特大型矿井还有专门为提升矸石服务的矸石井。
• 风井：主要作为通风用的井筒，称为风井。一般作为
2020出年3月风6日用星期，五 也可当作全矿的安全出口。
2020年3月6日星期五
10
钢结构简易锁口框
1—钢梁；2—U形卡子；3—井圈；4—挂钩；5— 背板；6—垫木
2020年3月6日星期五
11
ห้องสมุดไป่ตู้
2.3 表土掘砌方法
降低水位法:工作面超前小井降低水位法 ＋钻孔降水法

竖井斜井施工ppt课件

竖井斜井施工ppt课件
61
斜井装岩
耙斗装岩机： 1、适用范围：耙斗装岩机在平巷和倾角小
于35°的斜井内部都能适用。
2、机器与工作面间距：5~20m。
3、固定方法：卡轮器（倾角较小）、U型 卡（倾角较大）、埋地橛子（倾角较大）
4、耙斗尾绳的悬挂方法：图7-9
62
斜井装岩
铲斗式斜井装岩ห้องสมุดไป่ตู้： 1、组成：铲斗、刮板运输机、牵引绞车、
•附近水库、池沼、溪流、井泉的水，当有可能渗入
竖井，影响农田灌溉及生活用水时，应采取措施处 理
•围岩破碎、含水、易坍塌地段，宜采用注浆加固围
岩和防水措施。
•有侵蚀性地下水时，应针对侵蚀类型，采用抗侵蚀
性混凝土以及压注抗侵蚀浆液，敷设防水、防蚀层 等措施。
•
67
“堵” 即堵住地下水从衬砌背后渗入竖井内
Pc

Q1 Q2
110 H
m
53
7.1 竖井施工
竖井装岩与提升
提升：竖井提升包括提升岩石、运送设备
和材料、升降人员。 3、钢丝绳和提升机的选择
选择卷扬机 提升卷扬力计算：
Fmax Q1 Q2 Pc H Fmax Q2 Pc H
54
7.1 竖井施工
竖井装岩与提升
第七章
竖井、斜井施工
1
竖井、斜井施工
竖井施工 斜井施工 斜井、竖井施工治水
2
7.1 竖井施工
问题：什么是平洞、竖井、斜井？并举例 说明。 答:井的倾角在0°~10°之间的为平洞； 井的倾角在10°~45°之间的为斜井； 井的倾角在45°~90°之间的为竖井。
3
4
引黄工程
5
6
7.1 竖井施工

6井巷工程施工技术ppt课件

6井巷工程施工技术ppt课件
A－阻车位置；B－通车位置；1－弯轨；2－横轴；3－轴承；4－踏板
井内挡车器：
为防止提升容器因断绳或者井口阻车器使用失误而发生跑 车事故，在工作面上方不太远处还应设置挡车器。挡车器 形式有多种，其中常用的有钢丝绳挡车圈、型钢挡车门和 钢丝绳挡车帘等。
滑轮 箕斗
钢丝绳挡车圈 牵引绳
型钢挡车门：
式后部配备影响装岩，多使用风动气腿式凿岩机， 多台同时作业。
中深孔光面爆破：
一般采用中深孔爆破。15m2取1.8-2.5m适合； 12-15m2取眼深2m左右适合
装岩：多采用耙斗式（电耙子） 适用范围：
•大于170，小于300的斜井 •至工作面距离5-15m为宜 •倾角小于250时，加设两个卡轨器；大于250时，另设防滑装置
当斜井内不设管路时，断面布置与上述基本相似，水沟可布置在任何一侧， 但多数设在非人行道侧。
2.箕斗斜井井筒断面布置
箕斗斜井为出矿通道，一般不设管路和电缆，因而断面布置很简单，通常 将人行道与水沟设于同侧。《安全规程》规定箕斗斜井井筒禁止进风，故其断 面尺寸主要以箕斗的合理布置(尺寸)为主要依据。
3.胶带机斜井井筒断面布置 在胶带机斜井中，为便于检修胶带机及井内其他设施，井筒内除设胶带机
2）水力喷射泵排水。当工作面水量超过5m3／h时，小于30m3/h时可以采用 喷射泵排水。
3）卧泵排水。当工作面涌水量超过30m3／h时，则需在工作面直接设离心
水泵排水。
4、斜井支护
斜井锚喷支护是主要形式。设备固定在井口，采用远距离管路输料方式。 需要解决工作风压、管路堵塞、输料管磨损问题。 风压不足时，中途加辅助风管。 堵塞多发生在出料弯管、输料管和喷枪口。 磨损主要集中在弯头处和管路联结质量较差处。敷设时保持平直、坡度一 致、尽量使用法兰盘连接。

斜井施工课件

斜井施工课件
第十二章 斜井施工
第 1 页 2020/5/27
12.1概述
激光定向，光面爆破．耙斗装
1.斜井施工技术发展 岩，箕斗提升，漏斗排矸
(1)两光三斗机械化作业线，施工配套、管理水平不断提高．
(2)锚喷网支护得到应用和推广
(3）形成了“一坡三挡”的成功经验
一、平台阻车器，
2.斜井施工特点 (1)施工困难多
⑵煤层轨道上山和和输送机上山之间，在地质条件不复 杂的情况下，每隔20～40m开一条贯通联络巷，以满足通风 的要求，同时可以利用这些联络巷作为避炮硐。如果是单巷 掘进，则必须每隔75～100m另掘一避炮硐。
⑶由于瓦斯比空气轻，向上掘进时易于积聚在工作面上 方，所以通风问题特别重要。除前述应采用双巷掘进外，无 论工作期间和交接班时都不能停风，并随时加强瓦斯检查。 如因检修停电等原因不得不停风时，全体人员必须撤出，待 恢复通风及检查瓦斯之后，才能进入工作面。
（或（联2）动摆式杆）挡阻车车器器。 （（3）二钢）丝变绳坡挡点车下器约一列车的长度处安装第一道
跑车（防4）护固装定置式。井（内《挡煤车矿器安全规程》中称为挡车 栏）。
（三）在斜巷内根据巷道运输实际工况（巷道 坡度、串车质量等）逐级安装跑车防护装置。
第 15 页 2020/5/27
采区上下山及煤仓施工 第一节 上下山施工 第二节 采区煤仓施工
（4）矸石仓排矸 （5）治水与排水
选择井筒位置 防止地表水流入或渗入 将涌水通过横向水沟引入水沟到临时水仓 排水
第 13 页 2020/5/27
2.支护作业
（1）锚喷支护 （2）砌碹支护
第 14 页 2020/5/27
3.掘进安全
“一一坡坡三三挡挡”的组成: （（1）16 页 2020/5/27

一建矿业学习资料 立井施工PPT课件

一建矿业学习资料 立井施工PPT课件

案、现有设备状况、操作维修水平等选择。
•抓岩机斗容的选择
q p0t 3600k1k2
q ≤qB
式中：p0－根据施工进度和循环时间确定的装岩生产率，m3/h； t—放炮后开始抓岩到清底前这一阶段抓斗抓取一次的时间，25～35s；
K1—抓岩机工时利用率。与很多因素有关，一般可取0.6～0.9； K2 —抓斗抓满系数。第一阶段抓岩时，可取1.0～1.1。
3 立井施工 Vertical Shaft Drill Construction

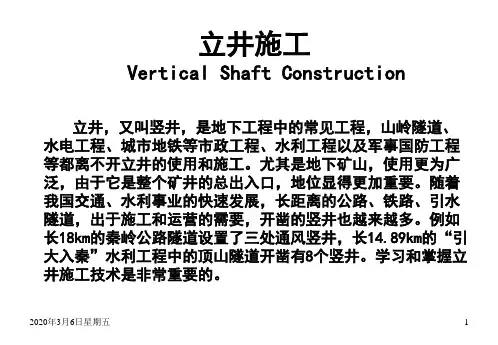

立井，又叫竖井，是地下工程中的常见工程，山岭隧道、 水电工程、城市地铁等市政工程、水利工程以及军事国防工程 等都离不开立井的使用和施工。尤其是地下矿山，使用更为广 泛，由于它是整个矿井的总出入口，地位显得更加重要。随着 我国交通、水利事业的快速发展，长距离的公路、铁路、引水 隧道，出于施工和运营的需要，开凿的竖井也越来越多。例如 长18km的秦岭公路隧道设置了三处通风竖井，长14.89km的“引 大入秦”水利工程中的顶山隧道开凿有8个竖井。学习和掌握立 井施工技术是非常重要的。
固定装
24
3.4.2 抓岩机的选择
抓岩机是立井施工设备选择中必须最先进行的设备，它的合理性与否 直接关系到整个井筒机械化配套的合理性。选择抓岩机时首先应根据施工 进度要求估算必须的抓岩能力，然后结合与其它设备、工艺的配套要求选 出抓岩机的类型和数量。
•抓岩机类型的选择
抓岩机类型可根据井筒的深度、直径、围岩稳定性、机械化配套方
2020/12/2
3
3.1.2 立井的类型与结构
采用立井开拓的煤矿一般有两个或两个以上的立井井 筒。根据井筒的用途不同，立井井筒一般分为三种： 主井、副井和风井。
主井：专门用来提升煤炭的井筒称为主井。主井内设

竖井设计与施工要点PPT课件

竖井设计与施工要点PPT课件
第十一章 竖井设计与施工 第一节 概述 第二节 井筒断面设计 第三节 井筒表土施工 第四节 竖井基岩施工 第五节 竖井井筒延伸
第1页/共121页
第一节 概述
根据井田开拓方式的不同，井筒分为立井、斜井和平硐。 立井井筒按其用途又分为主井、副井、混合井和风井。 主井是专门用作提升煤炭、矿石的井筒， 在大、中型矿井，提升容器多采用箕斗， 所以主井又常称作箕斗井。 副井是用作升降人员、材料、设备和提升矸 (废) 石的井筒，并常兼作入风井，由 于副井采用的提升容器是罐笼，所以副井又称为罐笼井。 在同一个井筒内安设有箕斗和罐笼两种提升容器时，该井筒称为混合井。它主要 用于小型矿井和老矿井改扩建的延深井。 风井尽管有时也安设有提升设备，该井筒仍然按其主要用途命名为风井。
第27页/共121页
3．板桩法 对于厚度不大的不稳定表土层，在开挖之前，可先人工或打桩机在工作面
或地面沿井筒荒径（井筒周边外缘）打入一排密集的板桩，形成一个密封的圆筒， 用以支承井壁，在它的保护下进行掘进。
板桩材料可采用木材和金属材料两种。 木板桩用于厚度为3～6m的不稳定表 土层。金属板桩可根据打桩设备的能 力条件，适用于厚度8～10m厚的不稳 定土层，与其它方法相结合，应用深 度更大。如图11-15。
罐道梁的型号应该用计算方法来确 定，也可以按经验选择，如表12-2所示。
罐道梁与井壁的固定方式有梁端埋 入井壁和用锚杆固定两种。
第8页/共121页
第9页/共121页
2．罐道 罐道是提升容器在井筒中运行的导向装置。
⑴木罐道 木罐道只是在用普通罐笼升降人员和材料设备，而又采用普通断绳保险器时 才被采用。要求木罐道木质致密坚固，一般用强度较大的松木，并且要进行防腐 处理。
第33页/共121页

《竖井施工特殊法》课件

《竖井施工特殊法》课件

05 竖井施工特殊法未来发展趋势
技术创新与改进
新型支护结构ຫໍສະໝຸດ 01研究和发展更高效、安全的竖井支护结构，提高竖井施工的安
全性和稳定性。
高效挖掘技术
02
探索和开发更快速、高效的竖井挖掘技术，提高竖井施工效率
。
智能化施工监控
03
利用先进的人工智能和传感器技术，实现竖井施工过程的实时
监控和预警，提高施工安全性。
详细描述
注浆法是一种适用于软弱地层的竖井施工方法。它通过注浆管将浆液注入地层，使地层得到加固，提 高竖井施工的稳定性。注浆法具有对周边环境影响小、加固效果好的优点，但同时也存在施工周期长 、成本较高的缺点。
盾构法
总结词
利用盾构机进行竖井施工的方法
详细描述
盾构法是一种适用于软土和硬岩地层的竖井施工方法。它通过盾构机的前部切削土层， 同时利用盾构机的壳体保护切削面，并在后部进行衬砌，形成竖井。盾构法具有施工速
某地铁竖井施工过程中，面临工程规模大、技术难度高等挑 战。通过采用竖井施工特殊法，结合先进的施工技术和管理 经验，成功完成了大规模的地铁竖井施工任务，为地铁工程 建设提供了有力支持。
某水库大坝竖井施工案例
总结词
地质条件复杂、环境保护要求高
详细描述
某水库大坝竖井施工过程中，面临地质条件 复杂、环境保护要求高等挑战。采用竖井施 工特殊法，结合地质勘察和环境保护措施， 实现了对复杂地质条件的良好控制和环境保 护要求的满足，为水库大坝建设提供了可靠 的竖井施工解决方案。
度快、对周边环境影响小的优点，但同时也存在设备成本高、施工难度大的问题。
冷冻法
总结词
利用冷冻技术进行竖井施工的方法
VS
详细描述

《竖井设计》PPT课件

《竖井设计》PPT课件

井外疏干孔降水，锚
作业、施工速度快、施工设备较简单。
喷临时支护吊挂井壁法 缺点：使用局限性大、降水孔设计较为复杂、
压风耗量大。
第七节 竖井井筒施工方法
竖
井
井
竖 井
基
筒
岩 施
工
施法
工
掘、砌单行作业：月成井速度一般为30～40 m，井简成井费用高凿井 设备少，布置简单，一个双层吊盘可兼顾掘、砌作业掘、砌工序简单， 施工组织简单,施工比较安全。
施 材制成，板桩人土端削成刃形，以便
易于打人士中。桩头包以铁帽，以免
工 板桩困锤击劈裂。
第七节 竖井井筒施工方法
四、井外疏干孔降水，锚喷临时支护吊挂井壁法
(l)破土前，先在井筒周围钻3—5个降水孔；
竖 (2)在掘砌过程中，用深水泵或在降水孔内用压气泵排水，降低水位；
(3)利用基岩凿井设备施工表土，随掘随锚喷，作为临时支护，掘进
土，当表土层不稳定时可采用台阶式或分段分块挖土，同时挖水窝或超前小井集水，
井 随挖随砌。由于施工时土层松动，混凝土与土帮结合不好，常使井壁下端处于悬空
状态，为防止井壁在未达到自承强度以前而被拉裂脱落，混凝土井壁内须设吊挂钢
井 筋，以承受井壁自重。
筒
施
工
第七节 竖井井筒施工方法
三、板桩法或吊挂井璧与斜板桩综合 施工法
划
混合井即有罐笼提升又有箕斗提升的井筒。
一般矿石900t/d以下，井深300m左右采用罐笼提升；800～2000t/d，采
分
用混合井提升；2000t以上采用箕斗井提升（双箕斗）；大于5000t采用
双箕斗或四箕斗提升。
第二节 竖井布置的类型
下盘竖开拓

特殊结构PPT课件

特殊结构PPT课件
第8页/共38页
洞门的类型和构造
- 台阶式洞门
当洞门处于傍山侧坡地区，地 面横坡较陡，洞门一侧边坡较 高时，为了减小仰坡高度及外 露坡长，可以将端墙一侧顶部 改为逐步升级的台阶形式，以 适应地形的特点，减少仰坡土 石开挖量。这种洞门也有一定 的美化作用
第9页/共38页
洞门的类型和构造
• 环框式洞门 • 环框式洞门，即
第31页/共38页
竖井
竖井的衬砌应符合下列规定： 1 竖井井口应设混凝土或钢筋混凝土井颈，马头门应作模筑混凝土衬砌。 2 井口段、地质条件较差的井身段及马头门的 L 方宜设壁座，其形式、间距可根据地质条件、施工方法及衬
砌类型确定。 衬砌参数可按表 16-3选用。
竖井必须设有安全设施，并采取相关安全措施。
3. 洞门
洞门构造应遵循下列规定： 1 洞门与其他结构的距离应满足规范要求 。 2 洞门墙应根据实际需要设置仲缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其
它工程类比确定。 3 洞门墙基础必须置于稳固地基 上 ，应视地形及地质条件，埋置足够的深度，保证洞门
的稳定。 4 松软地基上的基础，可采取加固基础措施。 5 洞门结构应满足抗震要求。
• - 端墙的构造要求
• - 端墙的高度约在11.0m上下
•
- 端墙厚度应按挡土墙的方法计算，但不应小于：浆砌片石—0.5m；片石
混凝土—0.5m；混凝土、块石—0.3m；钢筋混凝土—0.2m。
•
- 端墙宽度与路堑横断面相适应
第6页/共38页
洞门的类型和构造- 翼墙式来自门• 当洞口地质较差，山体纵向推力较大时，可以在端墙式洞门以外，
1. 概述

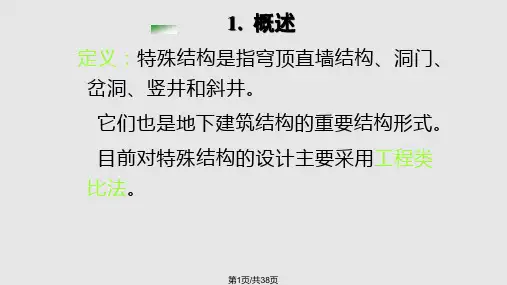

定义：特殊结构是指穹顶直墙结构、洞门、 岔洞、竖井和斜井。
