《地下工程施工技术》PPT课件
- 格式：ppt
- 大小：6.27 MB
- 文档页数：212
下载文档原格式
合集下载

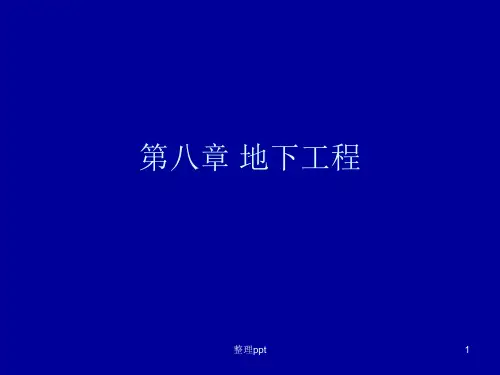

《地下工程》PPT课件
整理ppt
7
上海杨浦电 厂取水工程
整理ppt
8
Differences between shallow
mining and deep mining?
“three-highs”
high ground stress
(>18MPa)
high ground temperature
(generally30-400C, sometimes520C, highest 700C )
整理ppt
20
提高城市的防空抗毁及防灾能力
• 地下空间具有极高的抗爆性能。城市总体 规划要考虑地下空间的平时使用和战时使 用的结合。
• 地下空间资源的潜力很大。具有诸多优点。
整理ppt
21
圣·安德利亚断层观测台（2004最佳科技工程）
向地表深处整挖理掘pp来t 预报地震
22
工程简介：
地质学家们正在美国加利福尼亚州地震频发的圣·安德 利亚断层的核心地带向下挖掘，准备在3.2千米深处安放 监测仪器来预报地震。在此之前，地质学家们已经在这个 地方的地表下安放了应力传感器、倾斜传感器、加速度计、 地震仪、应变传感器、温度传感器、压力传感器等各种监 测仪器，但是这些仪器所能提供的信息非常有限。在美国 国家科学基金的资助下，地质学家们开始向圣·安德利亚 断层的深处挖掘，计划在那里安放各种监测仪器，对熔岩 和粉末状的岩石样本进行分析。钻孔工作已经于2004年6 月开始，预计于2007年结束。
埃及金字塔
整理ppt
天然洞窟
3
兵马勇 帝王陵墓
整理ppt
4
国内外在古代利用岩体修筑一些纪录古 代文明的例子。
整理ppt
5
近代的地铁工程：纽约地下铁道长达200km

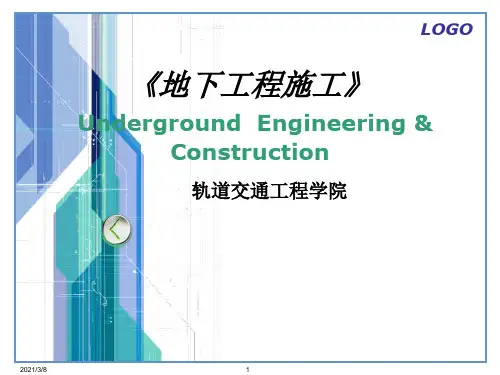

地下工程施工-沉管隧道施工PPT课件
2021/3/8 9
沉管隧道施工 1.3、优点
❖2 可浅埋与两岸道路衔接容易
▪ 与埋深较大的盾构隧道相比，沉管隧道路面标高可 抬高，与岸上道路隧道很容易衔接
2021/3/8 10
2021/3/8 11
沉管隧道施工
2021/3/8 12
沉管隧道施工 1.3、优点
❖3 防水性能好 ▪ 每节预制管段很长，一般约100m,而盾构隧道预 制管片环宽仅为1m，因而沉管隧道接缝数量少
❖4 沉管隧道施工工期短 ▪ 由于每节预制管段较长，一条沉管隧道只用几 节预制管段就可完成，预制管段和基槽开挖可 同时进行，且预制管段不在隧址，施工干扰时 间短
2021/3/8 13
沉管隧道施工 1.3、优点
❖5 沉管隧道造价低 ▪ 水底挖基槽土方量少，比地下挖土单价低，管 段预制与盾构相比，所需费用低。
2021/3/8 2
沉管隧道施工
沉管隧道施工
2021/3/8 3
沉管隧道施工
❖ 1 概论
1.1 发展史
❖ 19世纪末，美国首先用沉管法建成波士顿的 下水道工程，之后，于1910年用此法建成底特 律河水底铁路隧道，这是世界上第一条沉管建
造的铁路隧道。日本是东亚第一个建成沉管隧
道的国家。自1944年第一条沉管道路隧道－庵
浮船坞
2021/3/8 21
干坞
2021/3/8 22
管段预制
2021/3/8 23
防锚层施工
2021/3/8 24
沉管隧道内部
2021/3/8 25
沉管隧道施工
2 沉管结构设计
❖ 2.1、沉管结构浮力计算 ▪ 计算内容 • 干舷浮力计算 • 抗浮安全系数计算 ▪ 1 干舷：能保持管顶露出水面的管段外露高度， 对矩形截面管段，高度多为10～15cm。
沉管隧道施工 1.3、优点
❖2 可浅埋与两岸道路衔接容易
▪ 与埋深较大的盾构隧道相比，沉管隧道路面标高可 抬高，与岸上道路隧道很容易衔接
2021/3/8 10
2021/3/8 11
沉管隧道施工
2021/3/8 12
沉管隧道施工 1.3、优点
❖3 防水性能好 ▪ 每节预制管段很长，一般约100m,而盾构隧道预 制管片环宽仅为1m，因而沉管隧道接缝数量少
❖4 沉管隧道施工工期短 ▪ 由于每节预制管段较长，一条沉管隧道只用几 节预制管段就可完成，预制管段和基槽开挖可 同时进行，且预制管段不在隧址，施工干扰时 间短
2021/3/8 13
沉管隧道施工 1.3、优点
❖5 沉管隧道造价低 ▪ 水底挖基槽土方量少，比地下挖土单价低，管 段预制与盾构相比，所需费用低。
2021/3/8 2
沉管隧道施工
沉管隧道施工
2021/3/8 3
沉管隧道施工
❖ 1 概论
1.1 发展史
❖ 19世纪末，美国首先用沉管法建成波士顿的 下水道工程，之后，于1910年用此法建成底特 律河水底铁路隧道，这是世界上第一条沉管建
造的铁路隧道。日本是东亚第一个建成沉管隧
道的国家。自1944年第一条沉管道路隧道－庵
浮船坞
2021/3/8 21
干坞
2021/3/8 22
管段预制
2021/3/8 23
防锚层施工
2021/3/8 24
沉管隧道内部
2021/3/8 25
沉管隧道施工
2 沉管结构设计
❖ 2.1、沉管结构浮力计算 ▪ 计算内容 • 干舷浮力计算 • 抗浮安全系数计算 ▪ 1 干舷：能保持管顶露出水面的管段外露高度， 对矩形截面管段，高度多为10～15cm。

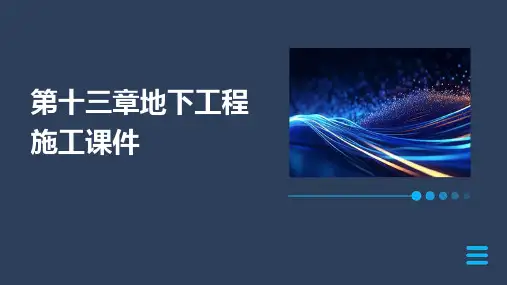

第十三章地下工程施工课件
盾构衬砌
盾构衬砌是盾构隧道的关键部分， 应采取有效措施确保衬砌质量和防 水性能。
顶管施工技术
顶管设计
根据工程要求和地质条件，设计合理的顶管直径 、长度和配筋。
顶管施工方法
选择合适的顶管施工机械和技术，如泥水平衡顶 管机等。
顶管施工监测
在顶管施工过程中，应对顶管位移和沉降进行监 测，以确保施工安全和工程质量。
02
地下工程施工技术
土方开挖技术
01
02
03
挖掘方法
根据工程规模、地质条件 和施工环境，选择合适的 挖掘方法，如分层挖掘、 分段挖掘等。
挖掘机械
根据土质和挖掘深度，选 择合适的挖掘机械，如挖 掘机、装载机等。
挖掘安全
在挖掘过程中，应采取必 要的安全措施，如设置安 全警示标志、保持安全距 离等。
支护结构施工技术
某城市隧道盾构施工案例
总结词
盾构施工案例分析
详细描述
本案例介绍了某城市隧道盾构施工的工程概况、盾构机选型、施工工艺流程、施 工要点和安全措施等方面的内容，通过实际案例分析盾构施工的关键技术和注意 事项。
某污水处理厂顶管施工案例
总结词
顶管施工案例分析
详细描述
本案例介绍了某污水处理厂顶管施工的工程概况、顶管机选型、施工工艺流程、施工要点和安全措施等方面的内 容，通过实际案例分析顶管施工的关键技术和注意事项。
墙体施工方法
墙体接头处理
地下连续墙的接头是薄弱环节，应采 取有效措施进行处理，如使用特殊接 头构造等。
选择合适的施工机械和技术，如成槽 机、泥浆护壁等。
盾构施工技术
盾构选型
根据工程要求和地质条件，选择 合适的盾构机型。
盾构推进
盾构衬砌是盾构隧道的关键部分， 应采取有效措施确保衬砌质量和防 水性能。
顶管施工技术
顶管设计
根据工程要求和地质条件，设计合理的顶管直径 、长度和配筋。
顶管施工方法
选择合适的顶管施工机械和技术，如泥水平衡顶 管机等。
顶管施工监测
在顶管施工过程中，应对顶管位移和沉降进行监 测，以确保施工安全和工程质量。
02
地下工程施工技术
土方开挖技术
01
02
03
挖掘方法
根据工程规模、地质条件 和施工环境，选择合适的 挖掘方法，如分层挖掘、 分段挖掘等。
挖掘机械
根据土质和挖掘深度，选 择合适的挖掘机械，如挖 掘机、装载机等。
挖掘安全
在挖掘过程中，应采取必 要的安全措施，如设置安 全警示标志、保持安全距 离等。
支护结构施工技术
某城市隧道盾构施工案例
总结词
盾构施工案例分析
详细描述
本案例介绍了某城市隧道盾构施工的工程概况、盾构机选型、施工工艺流程、施 工要点和安全措施等方面的内容，通过实际案例分析盾构施工的关键技术和注意 事项。
某污水处理厂顶管施工案例
总结词
顶管施工案例分析
详细描述
本案例介绍了某污水处理厂顶管施工的工程概况、顶管机选型、施工工艺流程、施工要点和安全措施等方面的内 容，通过实际案例分析顶管施工的关键技术和注意事项。
墙体施工方法
墙体接头处理
地下连续墙的接头是薄弱环节，应采 取有效措施进行处理，如使用特殊接 头构造等。
选择合适的施工机械和技术，如成槽 机、泥浆护壁等。
盾构施工技术
盾构选型
根据工程要求和地质条件，选择 合适的盾构机型。
盾构推进
地下工程施工隧道钻爆法施工技术课件
隧道爆破炮眼中的炸药采用正向或反向起爆，试 验研究结论是：仅装瞬发雷管的炮眼应该采用正向起 爆，其它炮眼则应采用反向起爆。
即掏槽眼的首段采用正向装药起爆，其它眼采用 反向装药起爆；
当采用周边预裂爆破时，周边眼应采用即发雷管 正向起爆，其它与光面爆破相同。这样可得到较好的 岩碴块度。
隧道钻爆法施工技术
隧道钻爆法施工技术
第五节 隧道爆破设计
6、堵塞长度L0的计算 炮眼堵塞与否对爆破效果的影响很大。不堵塞爆破时，
不会出现漏斗和裂缝，爆炸能很大部份消耗在空气中产 生很大声响，而对爆破介质的作用很小；若加以堵塞， 效果就完全不同了。
试验表明：炮眼爆破不但要进行堵塞，而且应保证良 好的堵塞质量。软弱破碎岩体堵塞段应紧靠装药段，效 果较好。 堵塞长度L0与抵抗线W有如下关系：
多，这里仅介绍有代 表性的，典型的图式，
隧道钻爆法施工技术
楔形掏槽 环状布置
第五节 隧道爆破设计
楔形掏槽 线形布置
隧道钻爆法施工技术
直眼掏槽 环状布置
第五节 隧道爆破设计
直眼掏槽线形布置
有下导坑的炮眼布置 大孔距小抵抗线炮眼布置
隧道钻爆法施工技术
第五节 隧道爆破设计
4、最大允许用药量的确定（同前） 5、总装药量的计算与炸药的分配（同前） 6、装药结构
振动强度。 5、雷管段与装药结构； 6、必要的说明； 7、最后一栏为合计、计算出总炮眼数、钻眼总延米，各
类炸药用量、总用药量、雷管总用量。
隧道钻爆法施工技术
第五节 隧道爆破设计
（三）技术经济指标 1、周边眼钻爆参数有：间距、抵抗线、E/W值、深度、装药集中度、堵塞
长度、起爆方式； 2、工程量：开挖断面、循环进尺、爆破石方量、钻眼总数、钻眼总延米； 3、材料消耗：各类炸药消耗量、雷管消耗、其它材料消耗量； 4、有关统计数据：预计进尺、炮眼利用率、钻眼数、钻眼量。 （四）设计说明 1、设计依据； 2、本设计的适用条件； 3、施工要求与注意的问题； 4、机具与材料的有关说明； 5、设计未尽问题说明； 6、安全事项说明。 （五）其它必要的补充附图
即掏槽眼的首段采用正向装药起爆，其它眼采用 反向装药起爆；
当采用周边预裂爆破时，周边眼应采用即发雷管 正向起爆，其它与光面爆破相同。这样可得到较好的 岩碴块度。
隧道钻爆法施工技术
隧道钻爆法施工技术
第五节 隧道爆破设计
6、堵塞长度L0的计算 炮眼堵塞与否对爆破效果的影响很大。不堵塞爆破时，
不会出现漏斗和裂缝，爆炸能很大部份消耗在空气中产 生很大声响，而对爆破介质的作用很小；若加以堵塞， 效果就完全不同了。
试验表明：炮眼爆破不但要进行堵塞，而且应保证良 好的堵塞质量。软弱破碎岩体堵塞段应紧靠装药段，效 果较好。 堵塞长度L0与抵抗线W有如下关系：
多，这里仅介绍有代 表性的，典型的图式，
隧道钻爆法施工技术
楔形掏槽 环状布置
第五节 隧道爆破设计
楔形掏槽 线形布置
隧道钻爆法施工技术
直眼掏槽 环状布置
第五节 隧道爆破设计
直眼掏槽线形布置
有下导坑的炮眼布置 大孔距小抵抗线炮眼布置
隧道钻爆法施工技术
第五节 隧道爆破设计
4、最大允许用药量的确定（同前） 5、总装药量的计算与炸药的分配（同前） 6、装药结构
振动强度。 5、雷管段与装药结构； 6、必要的说明； 7、最后一栏为合计、计算出总炮眼数、钻眼总延米，各
类炸药用量、总用药量、雷管总用量。
隧道钻爆法施工技术
第五节 隧道爆破设计
（三）技术经济指标 1、周边眼钻爆参数有：间距、抵抗线、E/W值、深度、装药集中度、堵塞
长度、起爆方式； 2、工程量：开挖断面、循环进尺、爆破石方量、钻眼总数、钻眼总延米； 3、材料消耗：各类炸药消耗量、雷管消耗、其它材料消耗量； 4、有关统计数据：预计进尺、炮眼利用率、钻眼数、钻眼量。 （四）设计说明 1、设计依据； 2、本设计的适用条件； 3、施工要求与注意的问题； 4、机具与材料的有关说明； 5、设计未尽问题说明； 6、安全事项说明。 （五）其它必要的补充附图

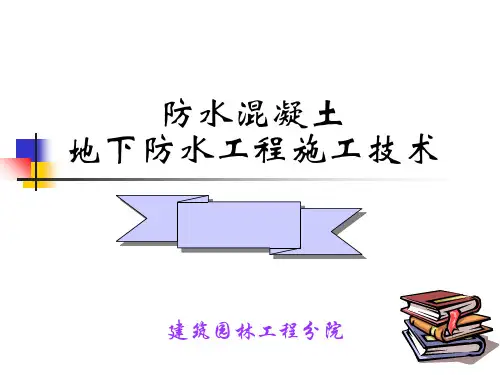

防水混凝土地下防水工程施工技术PPT课件
（3）防排结合 除按要求做防水外，利用盲沟、渗
排水层等措施来排除附近的水源以达到防水目的。 适用于形状复杂、受高温影响、地下水为上层滞水 且防水要求较高的地下建筑。
2
1.防水混凝土分类
（1）普通防水混凝土 以调整和控制配合比的方法，达到提高混凝土密实 性和抗渗性要求。 （2）外加剂防水混凝土 掺入适量的外加剂（减水剂如氯化铁、引气剂、三 乙醇氨等），改善混凝土的内织结构，以增加混凝 土密实性和抗渗性。 （3）补偿收缩混凝土 采用膨胀水泥或加入微膨胀剂配制混凝土。
混凝土后浇留带留设的位置、形式及宽度应 符合设计要求。其断面形式可留成平直缝或阶
梯缝，但结构钢筋一般不能断开，如必须断开， 则主筋搭接长度应大于45倍主筋直径，并应 按设计要求加设附加钢筋。留缝时应采取支模
或固定钢板网等措施，保证留缝位置准确、断 口边缘混凝土密实，留缝后要注意保护，防止 边缘毁坏或缝内进入垃圾杂物。
23
后浇带处混凝土浇筑，应在其两侧混凝土浇 筑完毕后、设计规定的间隔时间进行（一般不 少于42d，高层建筑应在结构顶板浇筑混凝土 14d后），浇筑前应将接缝处混凝土表面凿毛 并清洗干净，保持湿润，并刷水泥净浆，然后 用符合设计要求的混凝土进行浇筑，并振捣密 实，混凝土养护时间不应少于28d。
24
后浇带的防水施工应符合下列规定:
带不得穿孔或用铁钉固定；
3 变形缝设置中埋式止水带时，混凝土浇筑前应校正 止水带位置，表面清理于净，止水带损坏处应修补；顶、 底板止水带的下侧混凝土应振捣密实，边墙止水带内外 侧混凝土应均匀，保持止水带位置正确、平直，无卷曲 现象；
4 变形缝处增设的卷材或涂料防水层，应按设计要求
施工。
22
3.2后浇带
38
排水层等措施来排除附近的水源以达到防水目的。 适用于形状复杂、受高温影响、地下水为上层滞水 且防水要求较高的地下建筑。
2
1.防水混凝土分类
（1）普通防水混凝土 以调整和控制配合比的方法，达到提高混凝土密实 性和抗渗性要求。 （2）外加剂防水混凝土 掺入适量的外加剂（减水剂如氯化铁、引气剂、三 乙醇氨等），改善混凝土的内织结构，以增加混凝 土密实性和抗渗性。 （3）补偿收缩混凝土 采用膨胀水泥或加入微膨胀剂配制混凝土。
混凝土后浇留带留设的位置、形式及宽度应 符合设计要求。其断面形式可留成平直缝或阶
梯缝，但结构钢筋一般不能断开，如必须断开， 则主筋搭接长度应大于45倍主筋直径，并应 按设计要求加设附加钢筋。留缝时应采取支模
或固定钢板网等措施，保证留缝位置准确、断 口边缘混凝土密实，留缝后要注意保护，防止 边缘毁坏或缝内进入垃圾杂物。
23
后浇带处混凝土浇筑，应在其两侧混凝土浇 筑完毕后、设计规定的间隔时间进行（一般不 少于42d，高层建筑应在结构顶板浇筑混凝土 14d后），浇筑前应将接缝处混凝土表面凿毛 并清洗干净，保持湿润，并刷水泥净浆，然后 用符合设计要求的混凝土进行浇筑，并振捣密 实，混凝土养护时间不应少于28d。
24
后浇带的防水施工应符合下列规定:
带不得穿孔或用铁钉固定；
3 变形缝设置中埋式止水带时，混凝土浇筑前应校正 止水带位置，表面清理于净，止水带损坏处应修补；顶、 底板止水带的下侧混凝土应振捣密实，边墙止水带内外 侧混凝土应均匀，保持止水带位置正确、平直，无卷曲 现象；
4 变形缝处增设的卷材或涂料防水层，应按设计要求
施工。
22
3.2后浇带
38

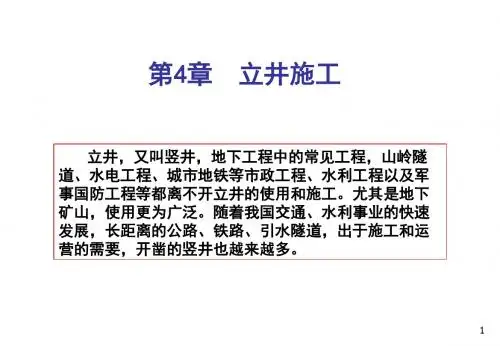

地下工程施工课件第4章-立井施工
等，它们在城市地下工程的竖井中得到较多应用。
8
图3-2 地面直板桩
图3-3 斜板桩
1-外导圈；2-内导圈；3-板桩； 4-打桩机；5-轨道
1-导向圈；2-中间导向圈；3-副导向圈； 4-斜板桩
9
2） 井筒挖掘方法
在设置有井盖（封口盘）的立井，一般用人 工使用铁铲挖掘和装土，土质较硬时用风镐挖 掘、人工装土，土质较松软时也可用抓岩机挖 掘和装土。 表土施工一般采用短段掘砌施工方法。为保 持土的稳定性、减少土层裸露时间，段高一般 取0.5～1.5m。按土层条件，分别采用台阶式 或分段分块、并配以超前小井降低水位的挖掘 方法。
17
3.3.2 爆破工作 1) 爆破参数 （1）炮眼深度： 浅眼： 深度＜2m 中深眼： 深度2～3.5m 深眼： 深度＞3.5m 深度确定： 手持式凿岩机钻眼：以2m左右为宜 伞型钻架钻眼： 3.5～5m 按月进度推算 （2） 炮眼直径 手持式凿岩机钻眼: 采用标准直径φ32～35mm药卷时， 炮眼直径常为38～43mm 目前在深眼中已采用55mm的眼径（药径为45mm）
4
4.2 表土施工
表土层：将覆盖于基岩之上的第四纪冲积层和岩石风化带
统称为～。 由于表土层土质松软、稳定性差、变化大，含水量一般比 较丰富；又因接近地表，直接承受井口构筑物的荷载，因此， 施工比较复杂。欲要安全、快速地通过表土层，最重要的是根 据土层性质正确地选择表土施工方法，以及确定相应的施工设 备和设施。 稳定表土层；包括含非饱和水的粘土层、含少量水的砂质 粘土层，无水的大孔性土层和含水量不大的砾（卵）石层等。 不稳定表土层：包括含水砂土、淤泥层、含饱和水的粘土、 浸水的大孔性土层、膨胀土和华东地区的红色粘土层等。
10
图3-4 表土施工挖土方法 （a）台阶式环挖法；（b）分块对称开挖法 1-水窝；2、3-开挖顺序；4-环形集水沟槽
8
图3-2 地面直板桩
图3-3 斜板桩
1-外导圈；2-内导圈；3-板桩； 4-打桩机；5-轨道
1-导向圈；2-中间导向圈；3-副导向圈； 4-斜板桩
9
2） 井筒挖掘方法
在设置有井盖（封口盘）的立井，一般用人 工使用铁铲挖掘和装土，土质较硬时用风镐挖 掘、人工装土，土质较松软时也可用抓岩机挖 掘和装土。 表土施工一般采用短段掘砌施工方法。为保 持土的稳定性、减少土层裸露时间，段高一般 取0.5～1.5m。按土层条件，分别采用台阶式 或分段分块、并配以超前小井降低水位的挖掘 方法。
17
3.3.2 爆破工作 1) 爆破参数 （1）炮眼深度： 浅眼： 深度＜2m 中深眼： 深度2～3.5m 深眼： 深度＞3.5m 深度确定： 手持式凿岩机钻眼：以2m左右为宜 伞型钻架钻眼： 3.5～5m 按月进度推算 （2） 炮眼直径 手持式凿岩机钻眼: 采用标准直径φ32～35mm药卷时， 炮眼直径常为38～43mm 目前在深眼中已采用55mm的眼径（药径为45mm）
4
4.2 表土施工
表土层：将覆盖于基岩之上的第四纪冲积层和岩石风化带
统称为～。 由于表土层土质松软、稳定性差、变化大，含水量一般比 较丰富；又因接近地表，直接承受井口构筑物的荷载，因此， 施工比较复杂。欲要安全、快速地通过表土层，最重要的是根 据土层性质正确地选择表土施工方法，以及确定相应的施工设 备和设施。 稳定表土层；包括含非饱和水的粘土层、含少量水的砂质 粘土层，无水的大孔性土层和含水量不大的砾（卵）石层等。 不稳定表土层：包括含水砂土、淤泥层、含饱和水的粘土、 浸水的大孔性土层、膨胀土和华东地区的红色粘土层等。
10
图3-4 表土施工挖土方法 （a）台阶式环挖法；（b）分块对称开挖法 1-水窝；2、3-开挖顺序；4-环形集水沟槽
地下建筑施工。ppt课件
这种交替作业方式工人按工种分工，掘支在不同的巷道内进行，避免 了掘进和永久支护工作的互相影响，有利于提高工人操作能力和技术水 平，有利于提高机器设备的使用效率，但占用设备多、人员分散、不易 管理，必须经常平衡各工作面的工作量，以免因工作量的不均衡而造成 窝工。
ppt精选版
29
三种施工作业方式比较：
2.《地下工程》，张庆贺主编，朱合华副主编，同济大学出版社， 2005年
3.《地下工程》，关宝树主编，高等教育出版社，2007年5月
4.《地下工程》，贺少辉主编，北京交通大学出版社、清华大学 出版社，2006年2月第一版，2008年3月修订版
5.《地下工程施工技术》，姜玉松主编，方江华副主编，武汉理 工大学出版社，2008年8月
含义与基本特征 地下空间应用历史 地下建筑工程建设发展前景
1.2 地下建筑的类型及特点
地下建筑的类型 地下建筑工程特点
ppt精选版
9
1.1 概述
一、含义与基本特征 （1）两个概念
①地下空间：在岩层或土层中天然形成 或经人工开发形成的空间。
②地下建筑：建造在岩层或土层中的各 种建筑物和构筑物，是在地下形成的建 （构）筑空间。 试举例说明有地下建筑包括哪些？
施
分次成巷施工:
距离后再进行永久支护和水沟掘
工
砌及管路线路的安装。
作
就是一次将巷道做成,即把巷道施
业
工中的掘进、永久支护、水沟掘
方 法
一次成巷施工:
砌三个分部工程视为一个整体， 有机地联系起来，按照设计和质 量标准要求，在一定距离内前后
连贯、互相配合，最大限度地同
时施工，一次做成巷道而不留收
尾工程。
ppt精选版
27
ppt精选版
29
三种施工作业方式比较：
2.《地下工程》，张庆贺主编，朱合华副主编，同济大学出版社， 2005年
3.《地下工程》，关宝树主编，高等教育出版社，2007年5月
4.《地下工程》，贺少辉主编，北京交通大学出版社、清华大学 出版社，2006年2月第一版，2008年3月修订版
5.《地下工程施工技术》，姜玉松主编，方江华副主编，武汉理 工大学出版社，2008年8月
含义与基本特征 地下空间应用历史 地下建筑工程建设发展前景
1.2 地下建筑的类型及特点
地下建筑的类型 地下建筑工程特点
ppt精选版
9
1.1 概述
一、含义与基本特征 （1）两个概念
①地下空间：在岩层或土层中天然形成 或经人工开发形成的空间。
②地下建筑：建造在岩层或土层中的各 种建筑物和构筑物，是在地下形成的建 （构）筑空间。 试举例说明有地下建筑包括哪些？
施
分次成巷施工:
距离后再进行永久支护和水沟掘
工
砌及管路线路的安装。
作
就是一次将巷道做成,即把巷道施
业
工中的掘进、永久支护、水沟掘
方 法
一次成巷施工:
砌三个分部工程视为一个整体， 有机地联系起来，按照设计和质 量标准要求，在一定距离内前后
连贯、互相配合，最大限度地同
时施工，一次做成巷道而不留收
尾工程。
ppt精选版
27

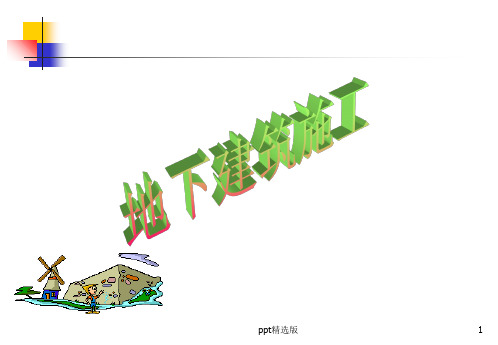

地下工程施工技术概述.ppt
地下工程施工方法概要
1、明挖法-大开挖 （2）重力式水泥土墙法 无污染、无噪音、无振动，对周边环境影响 小 造价低 坑内无支撑，方便大型挖土机械与主体结构 施工 施工速度快
地下工程施工方法概要
1、明挖法 （3）高压旋喷桩法 可形成各种直径的桩体（单重管、双重管、 三重管） 可方便、灵活地避让地下管线和障碍物； 可作为基坑的止水帷幕 桩体可形成自立式坝体，坑内无支撑，方便大 型挖土机械与主体结构施工 无污染、无噪音、无振动，对周边环境影响小
3、明暗结合开挖法 （1）逆作法 1）全逆作法 2）半逆作法 3）盖挖法 不架设临时支撑，结构既作挡墙又作支撑 能有效控制基坑周边变形与地表沉降 施工条件差
地下工程施工方法概要
3、明暗结合开挖法 （2）沉管法 受特定环境条件和工程要求的影响 可缩短工期和节约造价
地下工程施工方法概要
地下工程施工方法概要
2、暗挖法 （2）顶管法 适用于直径小于4m 的管道（隧道） 其它同盾构法
地下工程施工方法概要
2、暗挖法 （3）矿山（暗挖隧道、钻爆隧道）法 适用于地质较好，地下水位低的硬土地层 施工时不易造成地层坍塌 地下结构的制作可滞后开挖阶段 可采用钻爆法
地下工程施工方法概要
地下工程施工技术
地下建筑与工程系
廖少明 2009年9月
绪 论
本课程的任务、特点 地下工程施工技术概要 学习时要注意的问题
本课程的任务
掌握地下工程施工技术
研究各类地下工程的施工方法、施工工艺、
施工技术 具有独立分析和解决地下工程施工问题的能 力
本课程的特点
综合性的专业技术课
与多门课程有密切联系，相互联系、影响、

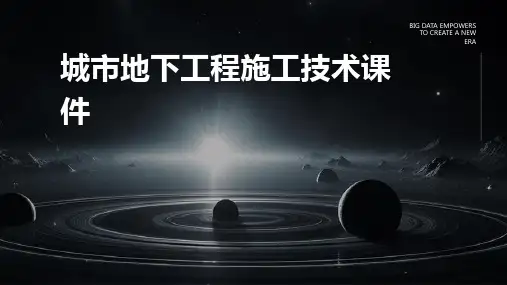

城市地下工程施工技术课件
06
城市地下工程监测与检测技术
施工监测目的与内容
施工监测目的
确保施工安全、控制施工对周边环境的影响、优化施工方案、为工程验收提供 依据。
施工监测内容
对地下工程围岩稳定性、支护结构受力状态、周边环境变形等进行监测。
施工检测方法与技术
施工检测方法
无损检测、原位检测、室内检测等。
施工检测技术
雷达检测、声波检测、红外线检测等。
的重大基础设施项目。该工程包括多条线路，覆盖城市主要区域，总长
度达到数十公里。
02
施工难点
地铁工程在施工过程中面临多种挑战，如复杂的地质条件、高水位、地
下管线迁移等。此外，还需考虑环境保护、文物保护和周边建筑物的保
护等问题。
03
关键技术应用
地铁工程施工过程中采用了多种关键技术，如盾构法、矿山法、顶管法
钢格栅支护
将钢材（如钢筋）加工成格栅形状，然后喷射混凝土形成格栅混凝 土支护结构，具有较好的抗弯和抗剪能力。
钢板桩支护
利用钢板桩（如U型钢板桩）打入地下工程岩壁中，起到挡土和止水 的作用。
其他支护方式
锚杆支护
利用锚杆将地下工程岩层锚固在一起， 以提高岩层的自稳能力。
土钉墙支护
利用土钉将土体和墙面紧密结合在一 起，形成复合土体，起到支撑和稳定 围岩的作用。
THANKS
感谢观看
随着城市化进程的加速，地下工程的建设需求不断增加，对地下工程施工技术的要 求也越来越高。
地下工程施工需要综合考虑地质条件、环境保护、施工安全等多个因素，因此需要 采取科学合理的施工技术和管理措施。
02
地下工程施工技术基础
BIG DATA EMPOWERS TO CREATE A NEW
城市地下工程监测与检测技术
施工监测目的与内容
施工监测目的
确保施工安全、控制施工对周边环境的影响、优化施工方案、为工程验收提供 依据。
施工监测内容
对地下工程围岩稳定性、支护结构受力状态、周边环境变形等进行监测。
施工检测方法与技术
施工检测方法
无损检测、原位检测、室内检测等。
施工检测技术
雷达检测、声波检测、红外线检测等。
的重大基础设施项目。该工程包括多条线路，覆盖城市主要区域，总长
度达到数十公里。
02
施工难点
地铁工程在施工过程中面临多种挑战，如复杂的地质条件、高水位、地
下管线迁移等。此外，还需考虑环境保护、文物保护和周边建筑物的保
护等问题。
03
关键技术应用
地铁工程施工过程中采用了多种关键技术，如盾构法、矿山法、顶管法
钢格栅支护
将钢材（如钢筋）加工成格栅形状，然后喷射混凝土形成格栅混凝 土支护结构，具有较好的抗弯和抗剪能力。
钢板桩支护
利用钢板桩（如U型钢板桩）打入地下工程岩壁中，起到挡土和止水 的作用。
其他支护方式
锚杆支护
利用锚杆将地下工程岩层锚固在一起， 以提高岩层的自稳能力。
土钉墙支护
利用土钉将土体和墙面紧密结合在一 起，形成复合土体，起到支撑和稳定 围岩的作用。
THANKS
感谢观看
随着城市化进程的加速，地下工程的建设需求不断增加，对地下工程施工技术的要 求也越来越高。
地下工程施工需要综合考虑地质条件、环境保护、施工安全等多个因素，因此需要 采取科学合理的施工技术和管理措施。
02
地下工程施工技术基础
BIG DATA EMPOWERS TO CREATE A NEW
地下防水工程施工ppt课件
地下防水工程施 工ppt课件
目 录
• 地下防水工程概述 • 地下防水材料及技术 • 地下结构自防水措施 • 明挖法地下防水工程施工流程 • 暗挖法地下防水工程施工要点 • 地下防水工程质量检测与验收标准
01
CATALOGUE
地下防水工程概述
地下防水工程定义与重要性
定义
地下防水工程是指在地下建筑物 、构筑物、隧道、地下室等工程 中，为防止地下水、地表水等水 分渗透而采取的防水技术措施。
穿墙管根处理
穿墙管根部位应设置止水环或采用遇 水膨胀腻子进行密封处理。
阴阳角处理
阴阳角部位应采用圆弧过渡或增设附 加防水层等措施进行加强处理。
变形缝处理
变形缝部位应采用中埋式止水带、背 贴式止水带等柔性防水材料进行加强 处理。
04
CATALOGUE
明挖法地下防水工程施工流程
前期准备工作安排
01
02
验收标准
根据防水工程验收规范进行验收，检查防水层质量和细部节点处 理情况。
后续维护
定期对地下防水工程进行检查和维护，确保其长期使用效果。
05
CATALOGUE
暗挖法地下防水工程施工要点
暗挖法施工原理及特点分析
原理
暗挖法是在特定条件下，不挖开地面，全部在地下进行开挖和修筑衬砌结构的 隧道施工方法。
渗漏水治理方法
针对地下工程可能出现的渗漏水现象，应采取注浆堵水、引流排水等治理方法，确保地下工程的正常使用功能。
06
CATALOGUE
地下防水工程质量检测与验收标准
质量检测项目和方法介绍
防水层外观检测
检查防水层是否平整、无气泡、无裂缝、无 脱落等现象。
防水层附着力检测
目 录
• 地下防水工程概述 • 地下防水材料及技术 • 地下结构自防水措施 • 明挖法地下防水工程施工流程 • 暗挖法地下防水工程施工要点 • 地下防水工程质量检测与验收标准
01
CATALOGUE
地下防水工程概述
地下防水工程定义与重要性
定义
地下防水工程是指在地下建筑物 、构筑物、隧道、地下室等工程 中，为防止地下水、地表水等水 分渗透而采取的防水技术措施。
穿墙管根处理
穿墙管根部位应设置止水环或采用遇 水膨胀腻子进行密封处理。
阴阳角处理
阴阳角部位应采用圆弧过渡或增设附 加防水层等措施进行加强处理。
变形缝处理
变形缝部位应采用中埋式止水带、背 贴式止水带等柔性防水材料进行加强 处理。
04
CATALOGUE
明挖法地下防水工程施工流程
前期准备工作安排
01
02
验收标准
根据防水工程验收规范进行验收，检查防水层质量和细部节点处 理情况。
后续维护
定期对地下防水工程进行检查和维护，确保其长期使用效果。
05
CATALOGUE
暗挖法地下防水工程施工要点
暗挖法施工原理及特点分析
原理
暗挖法是在特定条件下，不挖开地面，全部在地下进行开挖和修筑衬砌结构的 隧道施工方法。
渗漏水治理方法
针对地下工程可能出现的渗漏水现象，应采取注浆堵水、引流排水等治理方法，确保地下工程的正常使用功能。
06
CATALOGUE
地下防水工程质量检测与验收标准
质量检测项目和方法介绍
防水层外观检测
检查防水层是否平整、无气泡、无裂缝、无 脱落等现象。
防水层附着力检测
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缺点 1. 大沉井纠偏困难 2. 不排水下沉时，出土困难 3. 开挖对周围环境影响大，会形成漏斗形地面 4. 采用沉箱施工时，可能引起气压病等
14.12.2020
15
盾构法
优点 1. 地面作业少，隐蔽性好，噪音低、震动小 2. 自动化程度高，劳动强度低，施工速度快 3. 受地面建筑和构筑物影响小 4. 不受气候影响 5. 造价与埋深无关
14.12.2020
12
(复合)土钉墙法
优点 1. 无支撑 2. 施工速度快 3. 挖土方便，内部土建结构施工方便 4. 相对重力式挡土墙变形较小 5. 造价低
缺点 1. 挖土必须分层 2. 软土地区高地下水位时必须设置止水帷幕，会增加
造价 3. 锚体质量控制较困难，土钉承载力较小
14.12.2020
缺点 1. 造价高 2. 有一定的地面变形 3. 覆土浅时开挖面土体稳定较困难 4. 气压盾构易引发气压病 5. 小曲线半径会引起转向困难(2005.09.12)
14.12.2020
16
顶管法
优点 1. 比盾构法造价低 2. 适用于市政工程 3. 对建筑物、地下管线和道路交通影响小
缺点 1. 内部尺寸较盾构小 2. 无中继环时顶进距离较小 3. 需要工作井
14.12.2020
17
矿山(暗挖隧道)法
特点 1. 对地层要求高(地质较好、强度较高、地下水位较低) 2. 必要时需要进行加固(超前导管、锚杆等)
缺点 大断面施工难度大
14.12.2020
18
逆作法
优点 1. 一般不设临时支撑，而采用内部土建结构作为支撑 2. 一般可采用二墙合一 3. 变形小，地面沉降小 4. 地上、地下同时施工时工期较短
13
深基坑施工法
优点 1. 适用开挖深度大(一般大于10m) 2. 适用于城市内施工 3. 采用外拉锚时，基坑内无支撑，方便挖土和内部土
建结构施工 缺点 1. 必须设置一至多道支撑 2. 挖土困难、内部结构施工困难 3. 造价高 4. 施工要求高
14.12பைடு நூலகம்2020
14
沉井(沉箱)法
优点 1. 造价较低 2. 结构整体性好，质量易保证
缺点 1. 出土量相对较大，无堆土场地时要回填土，会增加
造价 2. 适用开挖深度不大(一般不大于10m) 3. 无止水结构时要求地下水位较低或采取降水措施 4. 要求场地开阔，周围无重要保护建筑物 5. 雨季施工或施工周期长时必须设置护坡措施，会增
加造价
14.12.2020
10
重力式挡土墙(水泥土搅拌桩)
优点 1. 无支撑 2. 挖土方便、内部土建结构施工方便 3. 造价较低
缺点 1. 水泥土搅拌桩强度较低(一般0.8MPa) 2. 水泥土搅拌桩施工时对周边环境影响较大，需要梯
形搭接施工 3. 水泥土搅拌桩水泥用量较大(13～15%) 4. 需要较大的施工场地 5. 基坑变形较大
14.12.2020
地下工程 施工技术
14.12.2020
1
绪论
一、本课程的任务和特点 二、地下工程应用范围 三、地下工程主要施工方法 四、地下工程施工技术
主要问题 ➢ 注意各种施工方法的适用场合 ➢ 涉及面广，实用性强
14.12.2020
2
一、本课程的任务和特点
地下工程：埋于岩土介质中的结构物，施工方法由 工程地质和施工条件等因素决定，同一地下工程， 可采用多种施工方法 基础工程：建筑物基础等 1. 任务： – 学习、掌握地下工程施工技术 – 独立分析和解决施工过程中的问题 2. 特点： – 综合性强 – 复杂程度高
14.12.2020
6
明挖法
1. 放坡开挖(大开挖)法 2. 重力式挡土墙(水泥土搅拌桩) 3. 高压旋喷桩 4. (复合)土钉墙法 5. 深基坑施工法
– 地下连续墙施工法 – 板桩(钢板桩、混凝土板桩等)法 – 柱列式钻孔桩排桩施工法 – SMW工法 – 土层锚杆法 – 桩板(市政工程) 6. 沉井 (沉箱)法
14.12.2020
5
四、地下工程施工技术
1. 无支撑基坑工程 ▪ 大开挖、重力式挡土墙、复合土钉墙
2. 深基坑工程施工 ▪ 地下连续墙施工、SMW工法、柱列式钻孔排桩、 板桩、桩板式挡土墙、树根桩等 ▪ 逆作法
3. 沉井(沉箱)施工 4. 盾构法隧道施工 5. 顶管法施工 6. 沉管法施工 7. 箱涵施工(顶进法) 8. 矿山法 9. 其他施工方法
缺点 1. 出土较困难，内部土建结构施工要求高 2. 临时立柱施工要求高
14.12.2020
19
沉管法
优点 1. 造价低 2. 现场施工工期较短 3. 对地质条件适应性强，适用水深范围较大 4. 施工方便、结构质量易控制 5. 断面利用率高
缺点 1. 需要大面积干坞 2. 对河道有影响
14.12.2020
11
高压旋喷桩
优点 1. 可以作为重力式挡土墙、止水结构，也插型钢作围
护结构 2. 强度较水泥土搅拌桩高(一般1.2～2.0MPa) 3. 施工时对周边环境影响较水泥土搅拌桩小 4. 遇障碍物处理方便灵活 5. 直径较大(单重管0.6～0.8m，二重管0.8～1.2，三重
管1.2～1.5m，特殊条件下可达2.5m) 缺点 1. 造价较水泥土搅拌桩高 2. 水泥土搅拌桩水泥用量较大(20%)
20
箱涵(顶进)法
优点 造价低 缺点 一般顶进距离不大 特点 1. 可采用单孔、双孔、三孔及单孔组合成分离式双孔、 三孔等不同形式 2. 有顶推、对顶、顶拉、牵引等多种施工方式
14.12.2020
7
暗挖法
1. 盾构法 2. 顶管法 3. 矿山(暗挖隧道)法
冻结法 管幕法(管棚法)
14.12.2020
8
明暗结合开挖法
1. 逆作法 – 全逆作法 – 半逆作法 – 盖挖法 – 先顺作后逆作施工法
2. 沉管法 3. 箱涵(顶进)法
14.12.2020
9
放坡开挖(大开挖)法
优点 1. 无围护、支撑结构(高渗透性地层必须设置止水结构) 2. 挖土方便，出土快捷，内部土建结构施工方便 3. 造价较低
14.12.2020
3
二、地下工程应用范围
1. 城市地下铁道 2. 越江隧道 3. 引水隧道 4. 地下工厂 5. 地下民用设施 6. 地下军用设施 7. 市政工程 8. 高层建筑地下室 9. 其他类型
14.12.2020
4
三、地下工程主要施工方法
1. 明挖法 2. 暗挖法 3. 明暗结合开挖法
14.12.2020
15
盾构法
优点 1. 地面作业少，隐蔽性好，噪音低、震动小 2. 自动化程度高，劳动强度低，施工速度快 3. 受地面建筑和构筑物影响小 4. 不受气候影响 5. 造价与埋深无关
14.12.2020
12
(复合)土钉墙法
优点 1. 无支撑 2. 施工速度快 3. 挖土方便，内部土建结构施工方便 4. 相对重力式挡土墙变形较小 5. 造价低
缺点 1. 挖土必须分层 2. 软土地区高地下水位时必须设置止水帷幕，会增加
造价 3. 锚体质量控制较困难，土钉承载力较小
14.12.2020
缺点 1. 造价高 2. 有一定的地面变形 3. 覆土浅时开挖面土体稳定较困难 4. 气压盾构易引发气压病 5. 小曲线半径会引起转向困难(2005.09.12)
14.12.2020
16
顶管法
优点 1. 比盾构法造价低 2. 适用于市政工程 3. 对建筑物、地下管线和道路交通影响小
缺点 1. 内部尺寸较盾构小 2. 无中继环时顶进距离较小 3. 需要工作井
14.12.2020
17
矿山(暗挖隧道)法
特点 1. 对地层要求高(地质较好、强度较高、地下水位较低) 2. 必要时需要进行加固(超前导管、锚杆等)
缺点 大断面施工难度大
14.12.2020
18
逆作法
优点 1. 一般不设临时支撑，而采用内部土建结构作为支撑 2. 一般可采用二墙合一 3. 变形小，地面沉降小 4. 地上、地下同时施工时工期较短
13
深基坑施工法
优点 1. 适用开挖深度大(一般大于10m) 2. 适用于城市内施工 3. 采用外拉锚时，基坑内无支撑，方便挖土和内部土
建结构施工 缺点 1. 必须设置一至多道支撑 2. 挖土困难、内部结构施工困难 3. 造价高 4. 施工要求高
14.12பைடு நூலகம்2020
14
沉井(沉箱)法
优点 1. 造价较低 2. 结构整体性好，质量易保证
缺点 1. 出土量相对较大，无堆土场地时要回填土，会增加
造价 2. 适用开挖深度不大(一般不大于10m) 3. 无止水结构时要求地下水位较低或采取降水措施 4. 要求场地开阔，周围无重要保护建筑物 5. 雨季施工或施工周期长时必须设置护坡措施，会增
加造价
14.12.2020
10
重力式挡土墙(水泥土搅拌桩)
优点 1. 无支撑 2. 挖土方便、内部土建结构施工方便 3. 造价较低
缺点 1. 水泥土搅拌桩强度较低(一般0.8MPa) 2. 水泥土搅拌桩施工时对周边环境影响较大，需要梯
形搭接施工 3. 水泥土搅拌桩水泥用量较大(13～15%) 4. 需要较大的施工场地 5. 基坑变形较大
14.12.2020
地下工程 施工技术
14.12.2020
1
绪论
一、本课程的任务和特点 二、地下工程应用范围 三、地下工程主要施工方法 四、地下工程施工技术
主要问题 ➢ 注意各种施工方法的适用场合 ➢ 涉及面广，实用性强
14.12.2020
2
一、本课程的任务和特点
地下工程：埋于岩土介质中的结构物，施工方法由 工程地质和施工条件等因素决定，同一地下工程， 可采用多种施工方法 基础工程：建筑物基础等 1. 任务： – 学习、掌握地下工程施工技术 – 独立分析和解决施工过程中的问题 2. 特点： – 综合性强 – 复杂程度高
14.12.2020
6
明挖法
1. 放坡开挖(大开挖)法 2. 重力式挡土墙(水泥土搅拌桩) 3. 高压旋喷桩 4. (复合)土钉墙法 5. 深基坑施工法
– 地下连续墙施工法 – 板桩(钢板桩、混凝土板桩等)法 – 柱列式钻孔桩排桩施工法 – SMW工法 – 土层锚杆法 – 桩板(市政工程) 6. 沉井 (沉箱)法
14.12.2020
5
四、地下工程施工技术
1. 无支撑基坑工程 ▪ 大开挖、重力式挡土墙、复合土钉墙
2. 深基坑工程施工 ▪ 地下连续墙施工、SMW工法、柱列式钻孔排桩、 板桩、桩板式挡土墙、树根桩等 ▪ 逆作法
3. 沉井(沉箱)施工 4. 盾构法隧道施工 5. 顶管法施工 6. 沉管法施工 7. 箱涵施工(顶进法) 8. 矿山法 9. 其他施工方法
缺点 1. 出土较困难，内部土建结构施工要求高 2. 临时立柱施工要求高
14.12.2020
19
沉管法
优点 1. 造价低 2. 现场施工工期较短 3. 对地质条件适应性强，适用水深范围较大 4. 施工方便、结构质量易控制 5. 断面利用率高
缺点 1. 需要大面积干坞 2. 对河道有影响
14.12.2020
11
高压旋喷桩
优点 1. 可以作为重力式挡土墙、止水结构，也插型钢作围
护结构 2. 强度较水泥土搅拌桩高(一般1.2～2.0MPa) 3. 施工时对周边环境影响较水泥土搅拌桩小 4. 遇障碍物处理方便灵活 5. 直径较大(单重管0.6～0.8m，二重管0.8～1.2，三重
管1.2～1.5m，特殊条件下可达2.5m) 缺点 1. 造价较水泥土搅拌桩高 2. 水泥土搅拌桩水泥用量较大(20%)
20
箱涵(顶进)法
优点 造价低 缺点 一般顶进距离不大 特点 1. 可采用单孔、双孔、三孔及单孔组合成分离式双孔、 三孔等不同形式 2. 有顶推、对顶、顶拉、牵引等多种施工方式
14.12.2020
7
暗挖法
1. 盾构法 2. 顶管法 3. 矿山(暗挖隧道)法
冻结法 管幕法(管棚法)
14.12.2020
8
明暗结合开挖法
1. 逆作法 – 全逆作法 – 半逆作法 – 盖挖法 – 先顺作后逆作施工法
2. 沉管法 3. 箱涵(顶进)法
14.12.2020
9
放坡开挖(大开挖)法
优点 1. 无围护、支撑结构(高渗透性地层必须设置止水结构) 2. 挖土方便，出土快捷，内部土建结构施工方便 3. 造价较低
14.12.2020
3
二、地下工程应用范围
1. 城市地下铁道 2. 越江隧道 3. 引水隧道 4. 地下工厂 5. 地下民用设施 6. 地下军用设施 7. 市政工程 8. 高层建筑地下室 9. 其他类型
14.12.2020
4
三、地下工程主要施工方法
1. 明挖法 2. 暗挖法 3. 明暗结合开挖法
