沥青防水卷材试验方法
本文中沥青防水卷材包括弹性体改性沥青防水卷材和复合胎柔性沥青防水卷材。
一、取样规则：
1.复合胎柔性沥青防水卷材：每1000卷为一批，不足者也按
一批计算，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。
2.弹性体改性沥青防水卷材：以同一厂家、同品种、同标号
的，不超过1000卷为一批，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。

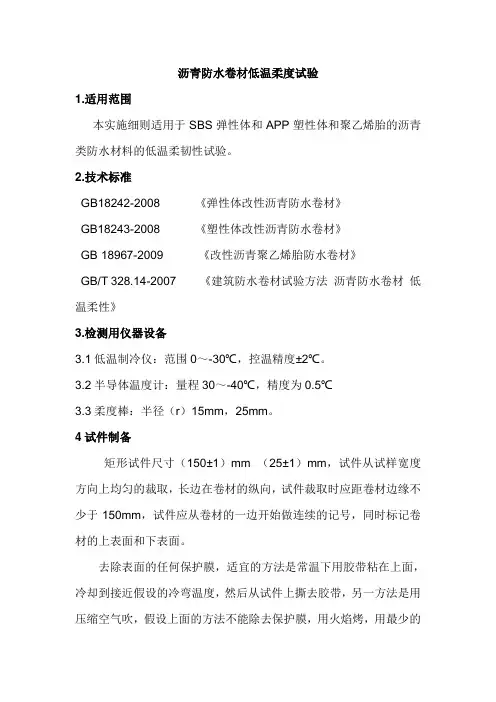

二、低温柔性试验方法：
1.检测依据：《建筑防水卷材试验方法第14部分：沥青防水
卷材低温柔性》GB/T 328.14-2007
2.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防
水卷材》GB 18242-2008;
复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.
3.试验所需仪器：低温箱、低温柔度仪、钢尺、剪刀、镊子
等。
4.试样制作：矩形试件尺寸150x25mm，误差在1mm以内，
共计2组各5个试件，试件从试样宽度方向上均匀裁取，长边在卷材的纵向，裁取时应距离卷材边缘不少于150mm，注意标好上表面（5个）和下表面（5个）分别试验。试件试验前应在23摄氏
度的平板上放置至少4h。
5.试验方法：设定低温柔度仪的温度：上面的温度为低温箱内防冻液的温度，下面温度为根据规范设定的试验温度（例如弹性体改性沥青II的设定温度为-25摄氏度）。然后设置柔度仪右侧卷材在防冻液中的浸泡时间（弹性体改性沥青为1h），调整中轴按钮为上升。
6.当柔度仪显示温度达到设定温度后按照次序放入试件即可，达到设定时间后关闭机器取出试样观察裂缝情况。
三、拉伸试验方法：
1.检测依据：《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》GB/T 328.8-2007
2.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;
复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.
3.试验所需仪器：电子拉力计、钢尺、剪刀等。
4.夹具移动速度为（100±10）mm/min,夹具宽度不小于50mm。控制夹具间距为200mm。
事件尺寸：对于沥青防水卷材拉力试验应制备两组试件，一组纵向5个，一组横向5个。试件尺寸为50x200mm的矩形，试件应在试样上距边缘100mm以上任意裁取。
整个试验温度23摄氏度，试件在试验前应在23摄氏度和相对湿度50%的条件下至少放置20h。
高分子防水卷材试验方法
一、取样规则：
高分子防水卷材：同一类型同一规格1000m2为一批，长1.5m 全副卷材一块，在抽取的卷材中距端部50cm处裁取约1.5m，用于物理力学性能检验所需样片。
二、拉伸性能试验：
试件制备：应准备两组试件，一组纵向5个试件，一组横向5个试件。试件在距试样边缘100mm以上裁取。
方法A：试件为矩形50x200mm,夹具移动速度为（100±10）mm/min，拉力单位为N/50mm。
方法B：试件为哑铃型6x115mm,夹具移动速度为（500±10）mm/min，拉伸强度单位为M。
整个试验温度23摄氏度，试件在试验前应在23摄氏度和相对湿度50%的条件下至少放置20h。

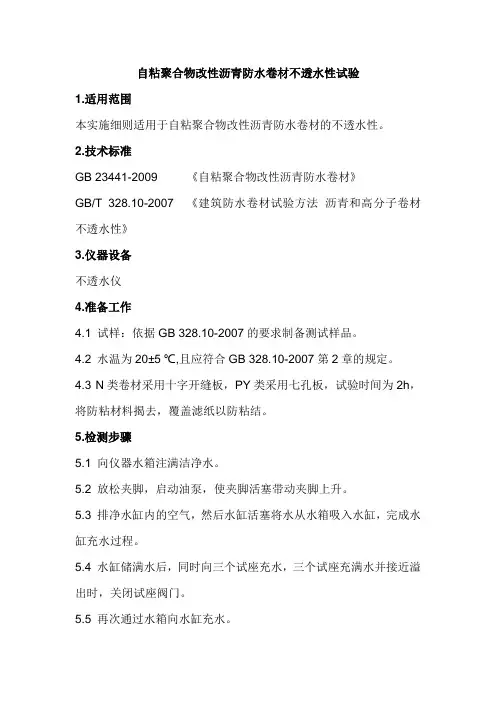

沥青和高分子防水卷材不透水性试验
方法A：适用于卷材低压力的使用场合，如：屋面、基层、隔汽层。试件满足直到60kPa压力24h。在整个试验过程中承受水压后试件表面的滤纸不变色。
方法B:适用于卷材高压力的适用场合，如特殊屋面、隧道、水池。试件采用有四个规定形状尺寸狭缝的圆盘保持规定水压24h，或采用7孔圆盘保持规定水压30min，观测试件是否保持不渗水。
试验前试件应在23摄氏度放置至少6h。

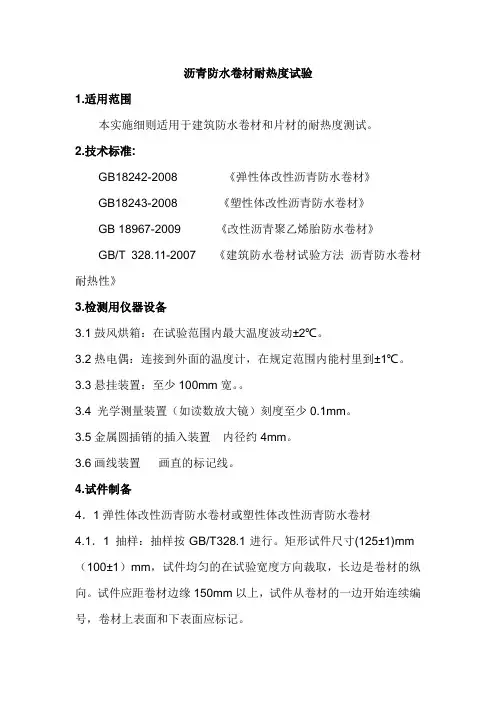

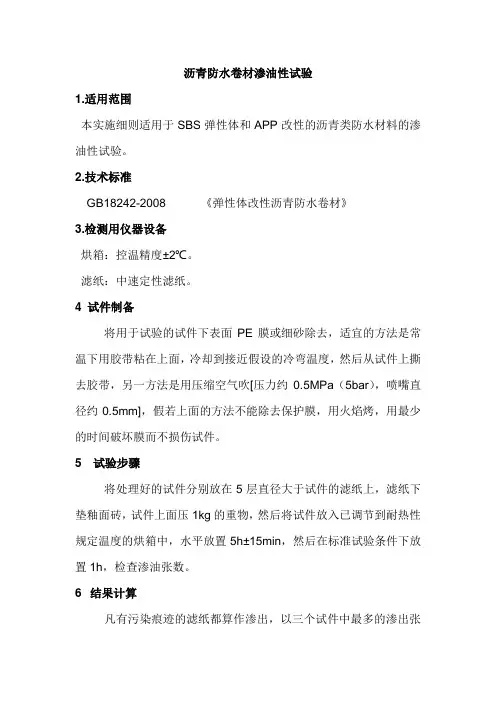

试验条件：试验在23摄氏度条件下进行，产生争议时，在23摄氏度相对湿度50%条件下进行。
