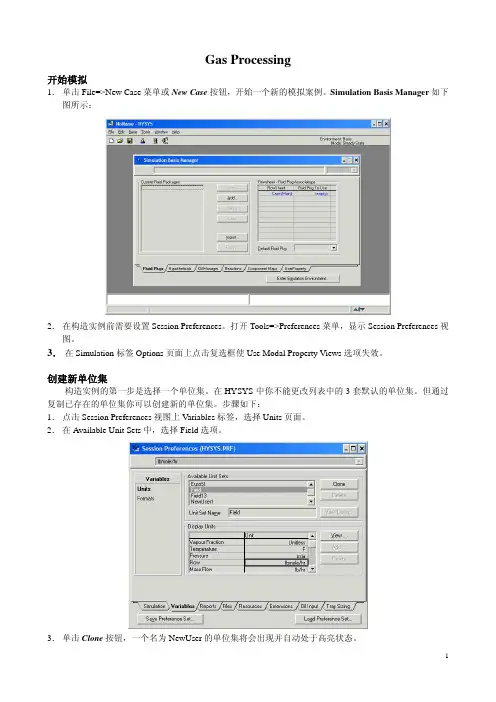

Gas Processing开始模拟1．单击File=>New Case菜单或New Case按钮，开始一个新的模拟案例。

Simulation Basis Manager如下图所示：2．在构造实例前需要设置Session Preferences。

打开Tools=>Preferences菜单，显示Session Preferences视图。

3．在Simulation标签Options页面上点击复选框使Use Modal Property Views选项失效。

创建新单位集构造实例的第一步是选择一个单位集。

在HYSYS中你不能更改列表中的3套默认的单位集。

但通过复制已存在的单位集你可以创建新的单位集。

步骤如下：1．点击Session Preferences视图上Variables标签，选择Units页面。

2．在Available Unit Sets中，选择Field选项。

3．单击Clone按钮，一个名为NewUser的单位集将会出现并自动处于高亮状态。

4．在Display Units中，注意Flow的默认单位是lbmole/hr。

对该例子更适合的单位是MMSCFD。

在Session Preferences视图的顶部有一个备选单位的下拉列表，点击下拉箭头或按下F2键及↓键。

5．在列表中选择MMSCFD。

新的单位集定义完毕。

关闭Session Preferences视图。

创建流体计算包下一步将创建流体计算包。

一个流体计算包最少包括组成和物性方法（例如状态方程）用于在流程中进行计算。

某些特殊流程的流体计算包可能会包含其他信息，例如反应和交互参数。

1．在Simulation Basis Manager视图中点击Add按钮，打开Fluid Package视图。

2．在Prop Pkg标签页上选择物性包。

按下述方法之一进行操作：·用键盘输入Peng Robinson，HYSYS将自动进行匹配。

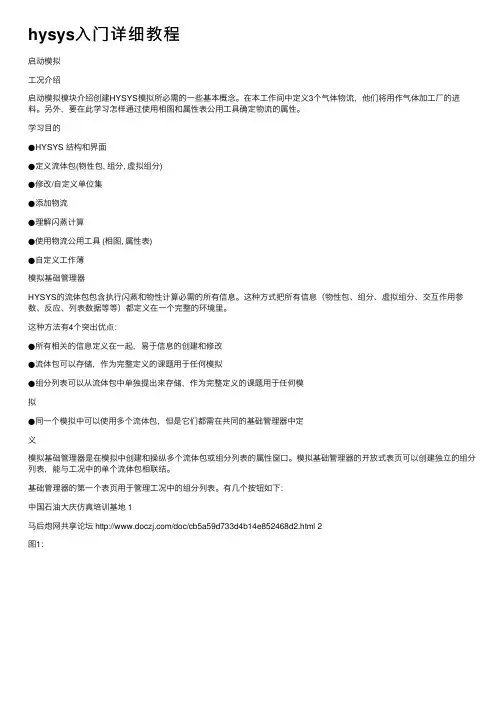

hysys⼊门详细教程启动模拟⼯况介绍启动模拟模块介绍创建HYSYS模拟所必需的⼀些基本概念。

在本⼯作间中定义3个⽓体物流，他们将⽤作⽓体加⼯⼚的进料。

另外，要在此学习怎样通过使⽤相图和属性表公⽤⼯具确定物流的属性。

学习⽬的●HYSYS 结构和界⾯●定义流体包(物性包, 组分, 虚拟组分)●修改/⾃定义单位集●添加物流●理解闪蒸计算●使⽤物流公⽤⼯具 (相图, 属性表)●⾃定义⼯作薄模拟基础管理器HYSYS的流体包包含执⾏闪蒸和物性计算必需的所有信息。

这种⽅式把所有信息（物性包、组分、虚拟组分、交互作⽤参数、反应、列表数据等等）都定义在⼀个完整的环境⾥。

这种⽅法有4个突出优点：●所有相关的信息定义在⼀起，易于信息的创建和修改●流体包可以存储，作为完整定义的课题⽤于任何模拟●组分列表可以从流体包中单独提出来存储，作为完整定义的课题⽤于任何模拟●同⼀个模拟中可以使⽤多个流体包，但是它们都需在共同的基础管理器中定义模拟基础管理器是在模拟中创建和操纵多个流体包或组分列表的属性窗⼝。

模拟基础管理器的开放式表页可以创建独⽴的组分列表，能与⼯况中的单个流体包相联结。

基础管理器的第⼀个表页⽤于管理⼯况中的组分列表。

有⼏个按钮如下：中国⽯油⼤庆仿真培训基地 1马后炮⽹共享论坛 /doc/cb5a59d733d4b14e852468d2.html 2图1：可以通过使⽤热键Ctrl B 从模拟的任何地⽅重新进⼊模拟基础管理器，或通过点击⼯具栏的基础环境图标进⼊。

（注：基础环境图标。

）在当前流体包组别中有⼏个按钮：图2：Fluid Pkgs表页既能定义流体包，⼜能访问流体包/流程关联列表。

在⽼版本中，HYSYS允许⽤户在⼀个模拟中使⽤多个流体包，⽅法是把流体包连在不同的流程中，再把流程连接在⼀起。

但是，从HYSYS 3.1版本开始，不再需要使⽤多个流程⽅法在⼀个模拟中应⽤多个流体包。

现在⽤户可以⽤物流剪切模块把多个流体包应⽤在同⼀个流程中。

1.快捷键:1)ctrl+M:进入模拟工况属性窗口2)F7:稳态和动态的切换3)F8：解算和挂起的切换。

4)ctrl+I：访问积分管理器5)F9：开始停止积分6)ctrl+w：访问工作簿7)ctrl+P：访问PFD8)ctrl+F4：关闭前置的窗口9)1，X,Y：1可以快速旋转图标，X或Y可以进行图标的镜像，注意该项在英文输入法下使用。

10)Home：显示完整留成都2.对象面板锁定功能，X号代表取消功能，+号是先选中某个单元，点击+号就可以添加到PFD。

3.对各个物流进行输入操作时，建议在workbook(ctrl+W)中进行，更高效。

同时在Workbook中可以右键setup，自定义需要显示的各个参数。

在工作簿中还可以添加删除修改物流或者单元。

4.模板是作为子流程快速定义的简便方法。

5.关于物性包，对于石化行业来说，选择PR状态方程。

对于处于低压(10atm以下)下的高度非理想液体混合物，推荐使用活度系数模型，其中UNIQUAC实用性很广。

6.定义虚拟组分。

7.在添加组分的时候，可以查看每个组分的物性，包括焓值或饱和蒸气压与温度的对应关系。

注意此处为不同T下的把组分看做理想气体时候的焓值。

8.逻辑单元SET：使某一特定的过程变量(PV)与另一个过程变量相互联系。

(y=a*x+b，只能线性的联系)。

可以双向求解。

9.电子表格必须以“+”“-”“@”开始，其中+和-用于加减乘除，@用于对数三角函数及逻辑运算等。

10.气液分离器本身就可以输入压降，例如在压缩机入口前的压降，可以直接在气液分离器页面直接设置。

11.管段的高度指的一段管初始和结束之间的竖直高度，长度指的初始与结束的直线长度也就是总长度的意思，所以长度≥高度。

管段中的Increments为将管段分割为多个小管段，对每个小管段进行计算。

越多越慢越精确。

一般不用修改。

除非在某一小区域发生剧烈的相变或者密度变化或者流速变化等等等等。

12.管壳式换热器单元，在Design，Parameters中右下角可以选择自动尺寸设计或交互尺寸设计。

HYSYS在油气储运中的运用目录HYSYS简介 (1)发展历程 (2)主要功能 (3)3.1 软件特点 (3)3.2 热力学方法 (4)3.3 单元操作 (5)3.4 通过微软OLE 扩展用户功能 (5)3.4 分析工具 (5)3.5 HYSYS软件附加模块功能 (6)基于HYSYS建模的含硫天然气净化装置能耗分 (7)4、1 HYSYS 建模与模型验证 (8)4、2净化装置的能耗分析 (10)4.3净化装置的优化 (12)HYSYS简介HYSYS 软件是世界著名油气加工模拟软件工程公司开发的大型专家系统软件。

该软件分动态和稳态两大部分。

其动态和稳态主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析。

其动态部分可用于指挥原油生产和储运系统的运行HYSYS 软件是世界著名油气加工模拟软件工程公司开发的大型专家系统软件。

该软件分动态和稳态两大部分。

其动态和稳态主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析。

其动态部分可用于指挥原油生产和储运系统的运行。

对于油田地面建设该软件可以解决以下问题：（1）在油田地面工程建设中的应用各种集输流程的设计、评估及方案优化、站内管网、长输管线及泵站、管道停输的温降、收发清管球及段塞流的预测、油气分离、油、气、水三相分离、油气分离器的设计计算、天然气水化物的预测、油气的相图绘制及预测油气的反析点、原油脱水、原油稳定装置设计、优化天然气脱水（甘醇或分子筛）、脱硫装置设计、优化天然气轻烃回收装置设计、优化、泵、压缩机的选型和计算。

[2]（2）在石油石化炼油方面的应用1、常减压系统设计、优化；2、FCC 主分馏塔设计、优化；3、气体装置设计与优化；4、汽油稳定、石脑油分离和气提、反应精馏、变换和甲烷化反应器、酸水分离器、硫和HF 酸烷基化、脱异丁烷塔等设计与优化；[3]5、在气体处理方面：可完成胺脱硫、多级冷冻、压缩机组、脱乙烷塔和脱甲烷塔、膨胀装置、气体脱氢、水合物生成/抑制、多级、平台操作、冷冻回路、透平膨胀机优化。

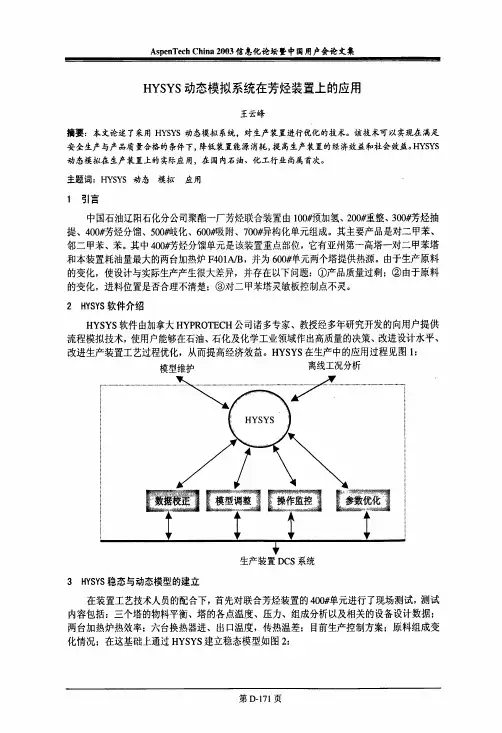

ＨＹＳＹＳ动态模拟系统在芳烃装置上的应用图２稳态模型该单元通过稳态模型计算后，经分析发现可以把动态模拟重点放在对二甲苯塔Ｄ４０１上，动态模拟的指导思想是抓住主要矛盾，简化次要部位。

为了达到与现场生产一致目的，把６００＃岐化反应器加入该系统，使之循环Ｃ８量（９３１ｙｈ）、组成随Ｄ４０１塔变化而变化。

对Ｄ４０１塔加上控制阀，包括温度、压力、液位、热负荷、流量控制点等，动态模型操作控制仪表盘见图３。

ＨＹＳＹＳ的稳态与动态之间的关联是：通过稳态计算查找规律，拿出控制方案，该方案在动态模拟基础上加以实现。

因稳态过程只能模拟单一状态，而中间过程变化体现不出来。

由图２可以看出，不管是什么操作条件（温度、压力、流量、液位、组成含量）的变化，都可以从动态模拟各趋势图的曲线体现出来，不仅给出结果，并且把中间变化趋势完全记录下来（包括各物料组成、热量、流量、温度、压力、各层塔板参数），供人们研究其中间变化规律。

该动态模型经多次到现场核实、校对，动态模拟结果与生产实际运行状态非常一致。

该动态模型的建立，为装置工程技术人员及操作人员提供一个很好的应用工具，在原料发生变化、产品目标变化、开停工过程中，大家可在该动态模型上预先进行模拟操作，找出最佳操作条件和操作方法，从而实现优化操作和安全生产。

ＡｓｐｅｎＴｅｃｈＣｈｉｎａ２００３信息化论坛暨中国用户会论文集４优化方案确定优化方案是在满足生产装置安全生产和产品质量合格的条件下制定出来的。

优化前联合芳烃４００＃分馏单元运行状况是：对二甲苯塔存在着严重的质量过剩问题，造成炉子负荷高，浪费大量能源。

经ＨＹＳＹＳ稳态计算，只要对二甲苯塔塔底问二甲苯含量不大于０．６％，邻二甲苯塔的塔顶产品邻二甲苯的质量即可达到９６％以上的合格指标，对二甲苯塔塔底的间二甲苯的含量仅为０．０９％。

由于设计状况与实际生产原料组成的变化，进料位置的也不合理。

另外该塔的灵敏板的位置（取１１至１４１块温差）经ＨＹＳＹＳ计算时发现变化不大，不是最佳点。
