HYSYS培训教程-9-HYSYS报告

应用与指导243第五章化学应用下面是丙二醇生产的应用实例。

在连续搅拌槽式反应器（CSTR）中，环氧丙烷与水发生反应生产丙二醇。

反应器的出口产物注入到分馏塔中，从分馏塔底回收乙二醇。

该过程的流程图如下所示：图5.1(注：该过程的完整的模拟过程请参见HYSYS\SAMPLES目录中的TUTOR3.HSC文件)下面描述如何利用HYSYS完成该过程的模拟。

本例完整地描述出了整个模拟过程，其中包括选择物性包和组分、定义反应、安装物流和单元模块以及检验、研究最后结果。

模拟过程中将利用HYSYS的各种界面工具，从中你可以充分体验到HYSYS界面的灵活易用性。

开始工作前，应该首先阅读本手册最前面的部分：第一章－HYSYS应用实例（HYSYS Tutorials）。

下面开始HYSYS模拟过程，首先创建一个新的工况。

按以下过程设置参数会话窗口：1. 打开工具菜单并选择参数设置会话窗口（Preference）。

参数会话窗口出现。

2. 目前处于模拟(Simulation)标签的选项(options)页。

通过单击检查框不选择243第五章 化学应用244 244使用模式属性窗口（Use Modal Property Views ）。

3. 用鼠标左键单击变量标签，打开单位页。

创建一个新的单位集（注：按以下步骤创建一个新的模拟过程：1、创建单位集。

2、选择柔性包。

3、选择组分。

4、规定反应。

5、创建和规定进料物流。

6、安装并定义混合器和反应器。

7、安装并规定精馏塔。

）开始创建模拟的第一步是选择单位集。

HYSYS 不允许改变三个缺省的单位集。

然而通过复制现有的三个单位集，可以创建一个新的单位集。

比如说，基于现有的Field 单位集，可以创建并定制新的单位集：1. 在已有的单位集列表中，单击Field 单位集，使其处于激活状态。

此时应注意液相体积流率的缺省单位是桶/天；本例中，我们将把流率的单位改为USGPM 。

图5.22. 单击复制单位集按钮。

HYSYS原油稳定工艺模拟优化培训教程一、HYSYS软件概述HYSYS是由美国AspenTech公司开发的一种化工过程模拟软件，广泛应用于石油、化工、制药、食品等行业的流程设计和优化中。

它具有直观的操作界面、强大的模拟计算能力和多种工艺模型，能够对各种流程进行稳态和动态模拟，并进行优化。

二、HYSYS软件安装与界面介绍1.安装HYSYS软件并进行注册；2.启动HYSYS软件，进入主界面；3.了解主界面的各个功能区，如工程拓扑图、物流图、热力图等；4.创建新工程文件并添加物料流和热力参数。

三、基本操作与模拟1.了解物料流的基本概念，如密度、黏度、沸点等；2.创建物料流，并设置其流量、物料性质等参数；3.在工程拓扑图中添加装置单元，如加热炉、冷凝器等；4.通过连接装置单元和物料流，建立整个工艺流程；5.设置装置单元的操作参数，如温度、压力等；6.进行稳态模拟计算，并分析计算结果。

四、原油稳定工艺模拟与优化1.了解原油稳定工艺的基本流程和原理，如加热、冷凝、分馏等；2.创建原油物料流，并设置其物料性质和流量；3.添加加热炉和冷凝器等装置单元，并设置其操作参数；4.通过连接装置单元和物料流，建立原油稳定工艺流程；5.进行稳态模拟计算，分析各个装置单元的工艺参数，如温度、压力等；6.设置优化目标，如提高产品收率、降低能耗等；7.通过调整工艺参数，进行优化计算；8.分析优化结果，并进行后续调整和优化。

五、案例分析与实践操作1.选择一个实际的原油稳定工艺案例进行分析；2.根据案例中的工艺流程和参数要求，建立HYSYS模型；3.进行稳态模拟计算，并分析计算结果；4.设置优化目标和参数，并进行优化计算；5.分析优化结果，并提出优化建议；6.进行后续调整和优化，验证优化效果。

通过以上教程的学习和实践，可以掌握HYSYS软件的基本操作和原油稳定工艺模拟优化的方法，提高工程设计和优化能力。

同时，还可以进一步学习HYSYS软件的高级功能和应用，如动态模拟、控制策略优化等，实现更加全面的工艺优化效果。

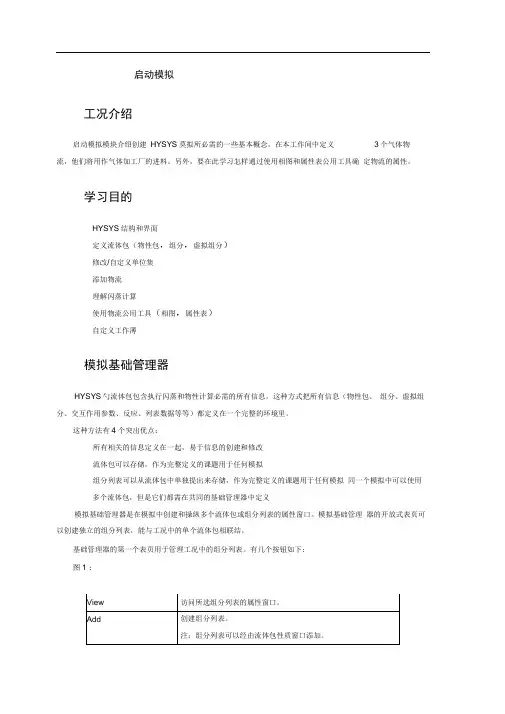

启动模拟工况介绍启动模拟模块介绍创建HYSYS莫拟所必需的一些基本概念。

在本工作间中定义3个气体物流，他们将用作气体加工厂的进料。

另外，要在此学习怎样通过使用相图和属性表公用工具确定物流的属性。

学习目的HYSYS结构和界面定义流体包（物性包，组分，虚拟组分）修改/自定义单位集添加物流理解闪蒸计算使用物流公用工具（相图，属性表）自定义工作薄模拟基础管理器HYSYS勺流体包包含执行闪蒸和物性计算必需的所有信息。

这种方式把所有信息（物性包、组分、虚拟组分、交互作用参数、反应、列表数据等等）都定义在一个完整的环境里。

这种方法有4个突出优点：所有相关的信息定义在一起，易于信息的创建和修改流体包可以存储，作为完整定义的课题用于任何模拟组分列表可以从流体包中单独提出来存储，作为完整定义的课题用于任何模拟同一个模拟中可以使用多个流体包，但是它们都需在共同的基础管理器中定义模拟基础管理器是在模拟中创建和操纵多个流体包或组分列表的属性窗口。

模拟基础管理器的开放式表页可以创建独立的组分列表，能与工况中的单个流体包相联结。

基础管理器的第一个表页用于管理工况中的组分列表。

有几个按钮如下:图1 :的基础环境图标进入。

（注：基础环境图标■。

）在当前流体包组别中有几个按钮:图2：Fluid Pkgs 表页既能定义流体包，又能访问流体包/流程关联列表。

在老版本中，HYSYS 允许用户在一个模拟中使用多个流体包，方法是把流体包连在不同的流程中，再把流程连接在一起。

但是，从HYSYS版本开始，不再需要使用多个流程方法在一个模拟中应用多个流体包。

现在用户可以用物流剪切模块把多个流体包应用在同一个流程中。

定义模拟基础添加物性包1. 选择新工况图标，启动一个新模拟工况。

（注：新工况图标□2. 到流体包表页，点击添加按钮，创建流体包。

3. 选择Pe ng-Rob in son状态方程模型。

图3:4. 把缺省的流体包名称Basis-1修改成GasPlant。

1.快捷键:1)ctrl+M:进入模拟工况属性窗口2)F7:稳态和动态的切换3)F8：解算和挂起的切换。

4)ctrl+I：访问积分管理器5)F9：开始停止积分6)ctrl+w：访问工作簿7)ctrl+P：访问PFD8)ctrl+F4：关闭前置的窗口9)1，X,Y：1可以快速旋转图标，X或Y可以进行图标的镜像，注意该项在英文输入法下使用。

10)Home：显示完整留成都2.对象面板锁定功能，X号代表取消功能，+号是先选中某个单元，点击+号就可以添加到PFD。

3.对各个物流进行输入操作时，建议在workbook(ctrl+W)中进行，更高效。

同时在Workbook中可以右键setup，自定义需要显示的各个参数。

在工作簿中还可以添加删除修改物流或者单元。

4.模板是作为子流程快速定义的简便方法。

5.关于物性包，对于石化行业来说，选择PR状态方程。

对于处于低压(10atm以下)下的高度非理想液体混合物，推荐使用活度系数模型，其中UNIQUAC实用性很广。

6.定义虚拟组分。

7.在添加组分的时候，可以查看每个组分的物性，包括焓值或饱和蒸气压与温度的对应关系。

注意此处为不同T下的把组分看做理想气体时候的焓值。

8.逻辑单元SET：使某一特定的过程变量(PV)与另一个过程变量相互联系。

(y=a*x+b，只能线性的联系)。

可以双向求解。

9.电子表格必须以“+”“-”“@”开始，其中+和-用于加减乘除，@用于对数三角函数及逻辑运算等。

10.气液分离器本身就可以输入压降，例如在压缩机入口前的压降，可以直接在气液分离器页面直接设置。

11.管段的高度指的一段管初始和结束之间的竖直高度，长度指的初始与结束的直线长度也就是总长度的意思，所以长度≥高度。

管段中的Increments为将管段分割为多个小管段，对每个小管段进行计算。

越多越慢越精确。

一般不用修改。

除非在某一小区域发生剧烈的相变或者密度变化或者流速变化等等等等。

12.管壳式换热器单元，在Design，Parameters中右下角可以选择自动尺寸设计或交互尺寸设计。

Aspen Plus和HYSYS流程模拟高级培训一、组织结构主办单位：中国化工企业管理协会二、Aspen Plus培训时间地点：时间：2015年7月15日-18日（15日全天报到）（16、17、18）三天培训地点: 山东省*青岛市三、HYSYS培训时间地点：时间：2015年7月19日-7月22日（19日全天报到）地点: 山东省*青岛市、培训主要内容1、Aspen Plus软件知识及新增功能2、图形界面与流程建立操作方法和步骤3、Aspen Plus物性方法及应用3.1、Aspen Plus数据库及主要物性模型3.2、物性方法的选择、定义物性集3.3、物性分析、物性估算、物性数据回归及电解质组分4、简单单元模拟：混合器/分流器、两种调节器、简单分离器5、流体输送单元模拟：泵Pump、压缩机Compr、多级压缩机MCompr、阀门Valve、管段Pipe、管线系统Pipeline6、换热器单元模拟6.1、换热器Heater、换热器HeatX、换热器MHeatX6.2、换热器的设计与校核、要点等典型设计案例解析6.3、Aspen Plus与Aspen EDR、HTRI等软件的数据传递和调用7、分离单元模拟7.1、精馏塔的简捷设计模块DSTWU7.2、精馏塔的简捷校核模块Distl7.3、精馏塔的严格计算模块RadFrac7.4、塔板和填料的设计与校核7.5、连续萃取模块Extract7.6、吸收示例8、反应器单元模拟：化学计量、平衡、全混釜、平推流、间歇式反应器等9、流程选项和模型分析工具10、工艺流程模拟10.1、带循环的工艺流程10.2、典型工艺流程模拟及案例解析10.3、流程收敛11、运用Aspen Plus进行原油蒸馏过程模拟11.1、油品的性质11.2、石油馏分在模拟中的处理方法11.3、石油蒸馏模块PetroFrac12、复杂精馏过程的模拟12.1、反应精馏、三相精馏、萃取精馏、共沸精馏、多效精馏等模拟12.2、隔壁塔、精馏塔的热力学分析和水力学分析12.3、塔板数-热负荷（NQ）曲线12.4、流程收敛技巧和策略12.5、RadFrac模块的收敛13、Aspen Plus和其他Windows程序协同使用的方法三、培训主要内容1、HYSYS软件简介、物性方法、物性分析、软件结构及功能详述2、HYSYS的各种逻辑运算器、计算器以及优化工具的应用技巧3、Hysys中子流程技术的应用、Macro语言编辑器的应用4、HYSYS软件附加模块功能的应用技术5、HYSYS动态模拟技术、HYSYS数据拟合和数据回归6、Hysys各种反应器的特性及应用、反应器放大分析等7、利用OLE技术扩展Hysys功能的方法及技术8、神经网络技术在Hysys中的应用步骤及技巧9、油气集输系统案例应用及与实际结果的对比10、HYSYS油田地面工程建设中的应用11、HYSYS石油石化炼油方面的应用12 、HYSYS 增加了浮阀、填料、筛板等各种塔板的计算，使塔的热力学和水力学同时解决。

在HYSYS中报告介绍一旦你完成了一个模拟，或者在分析过程中，你也许希望获得你输入的或HYSYS 生成的数据的报告。

在HYSYS中获取数据报告的方法很多，如：·报告管理器·XML·Excel公用工具学习目的学完这个模块之后，你应该能在HYSYS中使用报告管理器自定义报告，使用XML 创建工况中的输入数据汇总，安装并运行一个Excel公用工具，浏览来自工作薄中的数据。

前提·熟悉HYSYS界面·在HYSYS会修改工作薄·有Microsoft Excel知识基础报告管理器在HYSYS中，报告管理器允许用户按照他想要的顺序引用一个HYSYS工况中所有模块和物流的数据。

这些信息还可以打印。

通过报告管理器获得的可用信息与直接打印HYSYS工况中的单元模块或物流的可用信息是一样的。

1. 打开用TEG进行天然气脱水的解算工况，Module9.hsc，它在培训资料磁盘上的解算工况文件夹中。

2. 到工具菜单，选择报告。

现在就进入了报告管理器。

3. 点击创建按扭，创建一个新的报告。

现在，出现一个新的窗口，在这个窗口中你可以自定义报告的内容。

4. 点击插入数据表按扭，得到工况中所有可在报告中引用的信息菜单。

：图1：在HYSYS中用于打印的关于模块和物流的信息包含在叫数据表的对象里。

5. 你可以通过对象类型或通过名称筛选该列表，使用窗口顶端的单选按扭。

在这个工况中，保留单选按扭在Pick a Specific Object by Name上。

6. 保留流程菜单为Case(Main)，在对象菜单下选择物流Sour Gas。

你会注意到，缺省情况下，在可应用的数据模块窗口，对于物流Sour Gas的所有可应用的数据模块都被选上。

图2：7. 我们想引用到数据表中的唯一信息是物流条件，因此，你需要点击Worksheet 旁边的+号，其它所有剩下的选项（如，性质，组成和K值）都取消。
