幕墙淋水试验记录

精心整理■范围本附录合用于各种建筑幕墙的现场淋水试验，经过现场查验，对有渗漏的部位进行修理. 最后达到完好阻挡水浸透的目的。

■测试范围幕墙的待测部位应拥有典型性和代表性，应包含垂直的和水平的接缝，或其余有可能出现渗漏的部位。

幕墙的室内部分应便于察看渗漏状况，●试验步骤1 应采纳喷嘴 ( 如 B 一 25，型号为 #6.030) 。

此喷嘴与 3/4 时的水管连在一同，且配有一控制阀和一个压力计。

喷嘴处的水压应为 200kPa至 235kRa。

2 在幕墙的室外侧，选定长度为 1.5 米的接缝，在距幕坡表面约 0.7 米处。

沿与幕墙表面垂直的方向瞄准待测接缝进行喷水，连续来去喷水 5 分钟。

同时在室内侧检查任何可能的渗水。

假如在5分钟内未发现有任何漏水，则转入下一个待测的部位。

3挨次对选定的测试部位进行喷水，喷水次序宜从下方横料的接缝开始，后是相邻的横料与竖料间的接缝，再后是竖料的接缝，直至试完待测地区内的全部部位。

4对有渗水现象出现的部位，应记录其地点。

假如没法确立漏水确实切地点，则可采纳下述步骤进行确立 :1)待幕墙自然变干以后，自上而下地进行检查，并用防水胶带将非检查部位的接缝从室外侧进行密封。

2)重复试验。

3)假如无任何漏水，则可以为此接缝合格，不用再用胶带密封。

假如漏水，则此接缝应从头用胶带进行密封，防备在此后的试验中千扰其余部位的试验。

4)依据先下后上的查验原则，对待测范围内的全部接缝重复进行上述查验，直到找到漏水部位确实切地点。

●修理和再测试1 对有漏水现象的部位，应进行修理。

待充足干燥后，进行再次测试，直到无任何漏水为止.2在达成全部修理工作，且充足干燥后，应从头检测全部接缝。

假如仍有漏水，则须进行进一步的修理和再侧试，直到全部接缝都能知足要求 .玻璃幕墙将建筑物外头护的防风、遮雨、采光、隔热保温等使用功能与建筑外墙装修相联合，形成融建筑技术、建筑艺术为一体的建筑外头护结构，已在我国高层和超高层建筑中宽泛应用。

精心整理试水（水池游泳池、污水池、沉砂池）淋水试验（幕墙、外墙门窗）蓄水试验（卫生间、厨房、阳台）闭水试验（管道排水管道、污水管道）外墙门窗淋水试验记录表GD2301SZ06□0 □幕墙抗渗漏淋水试验记录精心整理精心整理GD2201SZ00□6 □施工现场签证单精心整理沉井(箱)施工记录GD2301SZ00□8 □工程名称施工单位班次精心整理GD2301SZ02□1 □地基钎探记录钢桩、砼预制管桩接桩焊缝检查记录GD2301SZ02□2 □周围建筑物、管线沉降监测记录GD2301SZ03□4 □工程名称：监测项目：工程地点：监测仪器及编号：检测单位：检测日期：批准：审核：编写：校对：试验：基座、埋件交接记录GD2301SZ01□6 □意见：意见：意见：意见：意见：网架结构杆件长度检验记录7GD2301SZ01注明：表中长度尺寸以mm单位;网架焊接球制作检验记录GD2301SZ01□8 □构件质量现场检查记录GD2301SZ02□1 □结构安装施工记录GD2301SZ06□2□幕墙构件、组件加工制作记录GD2301SZ05□4□排水板施工记录GD2301SZ00□6□振冲施工记录记录日期：年月GD2301SZ00□7喷灌施工记录记录日期：年月GD2301SZ01□9混凝土板桩施工记录GD2301SZ02□3□记录员签名：年月日喷、射混凝土施工记录GD2301SZ00□9 □扭矩检查记录GD2301SZ01□9□膜结构节点安装就位记录GD2301SZ02□2 □。

试水（水池游泳池、污水池、沉砂池）淋水试验(幕墙、外墙门窗）
蓄水试验(卫生间、厨房、阳台）
闭水试验（管道排水管道、污水管道）

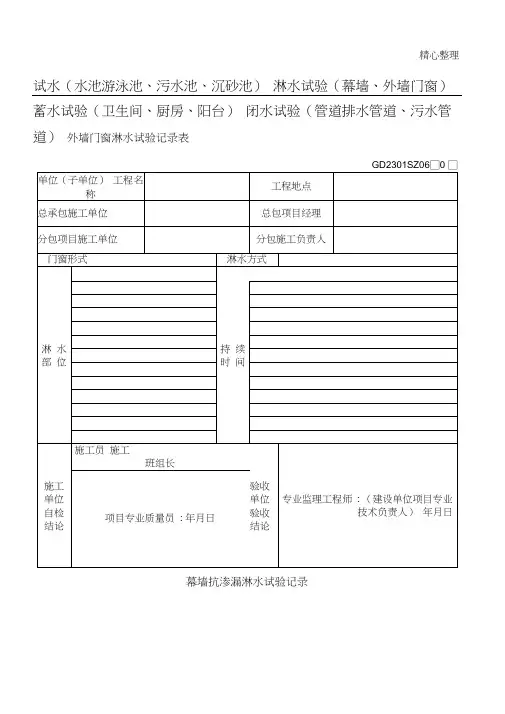

外墙门窗淋水试验记录表
GD2301SZ060□□
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井（箱）施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
GD2301SZ034□□工程名称：监测项目：
工程地点：监测仪器及编号:
检测单位: 检测日期：
单位：mm
批准：审核:编写：校对：试验：
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
GD2301SZ017□□
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
结构安装施工记录
GD2301SZ062□□
幕墙构件、组件加工制作记录
GD2301SZ054□□
排水板施工记录
GD2301SZ006□□
振冲施工记录
记录日期：年月日GD2301SZ007□□
喷灌施工记录
记录日期：年月日GD2301SZ019□□
混凝土板桩施工记录
GD2301SZ023□□
喷、射混凝土施工记录
GD2301SZ009□□
扭矩检查记录
GD2301SZ019□□
膜结构节点安装就位记录
GD2301SZ022□□。

幕墙淋水试验规范幕墙淋水试验规范一、试验目的幕墙淋水试验是为了验证幕墙系统在使用过程中是否能够有效防止雨水渗透，并确保项目的质量和安全性。

二、试验范围本试验适用于各类幕墙系统，包括但不限于单层玻璃幕墙、夹层玻璃幕墙、铝板幕墙等。

三、试验设备1. 淋水设备：可采用人工水管或专用的淋水装置。

2. 测量设备：包括水压表、测量尺、水尺等。

四、试验条件1. 水压：水压控制在2000Pa，持续15分钟。

2. 淋水方式：采用从上至下、左至右的方式进行连续淋水。

3. 观察方法：试验期间对幕墙表面进行观察，记录是否有渗水或漏水现象。

五、试验步骤1. 准备工作：确认试验设备正常工作，设置好水压。

2. 幕墙表面处理：对幕墙表面进行清洁，确保无任何障碍物。

3. 淋水试验：按照试验条件进行淋水，记录试验过程中是否发现渗水或漏水现象。

4. 测量结果：使用测量设备对渗水或漏水的位置进行标记，记录淋水试验的数据。

5. 结果评价：根据试验结果，评价幕墙系统的防水性能是否符合要求。

六、试验报告1. 试验数据：记录试验过程的数据，包括试验时间、水压、渗水或漏水位置等。

2. 试验结论：根据试验结果，评价幕墙系统的防水性能是否符合要求，提出建议和改进措施。

3. 完工资料：整理试验报告，包括试验数据、图片等，归档保存。

七、注意事项1. 在试验过程中，应保持试验设备和试验样品的稳定性和安全性。

2. 淋水试验应按照规范要求进行，不得擅自修改试验条件。

3. 在试验过程中，如发现异常情况，应及时停止试验，进行排查和处理。

以上是幕墙淋水试验规范的基本内容，根据实际情况可根据需要进行适当调整和完善。

试验的目的是为了确保幕墙系统在使用过程中能够有效地防止雨水渗透，提高项目的质量和安全性。

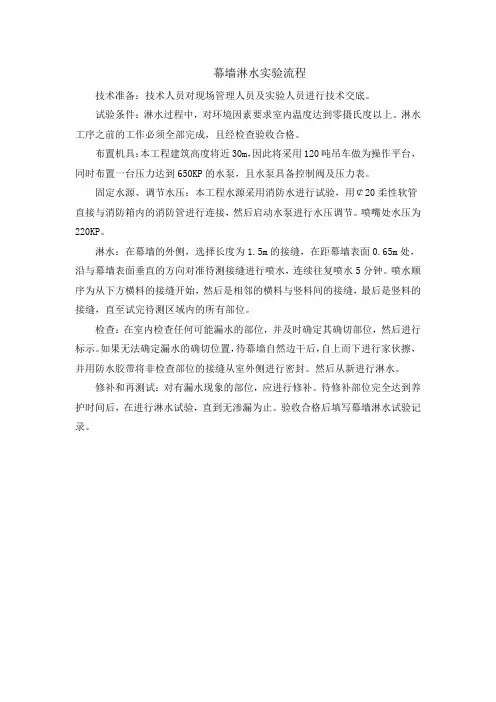

幕墙淋水实验流程
技术准备：技术人员对现场管理人员及实验人员进行技术交底。

试验条件：淋水过程中，对环境因素要求室内温度达到零摄氏度以上。

淋水工序之前的工作必须全部完成，且经检查验收合格。

布置机具：本工程建筑高度将近30m，因此将采用120吨吊车做为操作平台，同时布置一台压力达到650KP的水泵，且水泵具备控制阀及压力表。

固定水源、调节水压：本工程水源采用消防水进行试验，用￠20柔性软管直接与消防箱内的消防管进行连接，然后启动水泵进行水压调节。

喷嘴处水压为220KP。

淋水：在幕墙的外侧，选择长度为1.5m的接缝，在距幕墙表面0.65m处，沿与幕墙表面垂直的方向对准待测接缝进行喷水，连续往复喷水5分钟。

喷水顺序为从下方横料的接缝开始，然后是相邻的横料与竖料间的接缝，最后是竖料的接缝，直至试完待测区域内的所有部位。

检查：在室内检查任何可能漏水的部位，并及时确定其确切部位，然后进行标示。

如果无法确定漏水的确切位置，待幕墙自然边干后，自上而下进行家伙擦，并用防水胶带将非检查部位的接缝从室外侧进行密封。

然后从新进行淋水。

修补和再测试：对有漏水现象的部位，应进行修补。

待修补部位完全达到养护时间后，在进行淋水试验，直到无渗漏为止。

验收合格后填写幕墙淋水试验记录。

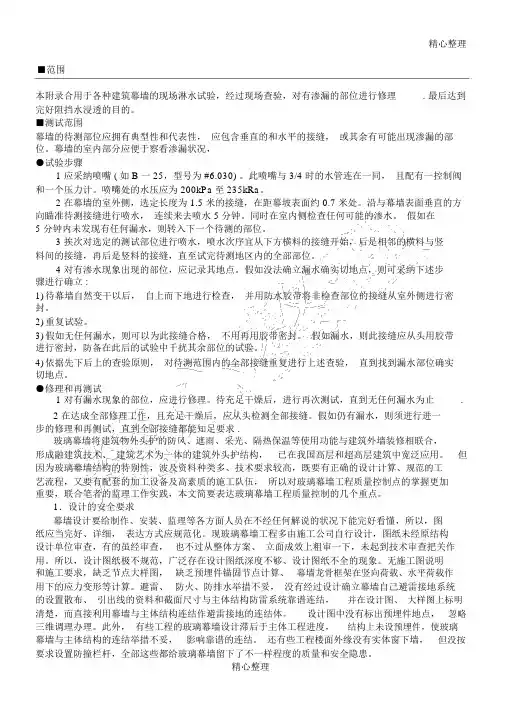

建筑幕墙现场淋水试验方法■ 范围本附录适用于各类建筑幕墙的现场淋水试验，通过现场检验，对有渗漏的部位进行修补.最后达到完全阻止水渗透的目的。

■ 测试范围幕墙的待测部位应具有典型性和代表性，应包括垂直的和水平的接缝，或其它有可能出现渗漏的部位。

幕墙的室内部分应便于观察渗漏状况，● 试验步骤1 应采用喷嘴(如B一25，型号为#6.030)。

此喷嘴与3/4时的水管连在一起，且配有一控制阀和一个压力计。

喷嘴处的水压应为200kPa至235kRa。

2 在幕墙的室外侧，选定长度为1.5米的接缝，在距幕坡表面约0.7米处。

沿与幕墙表面垂直的方向对准待测接缝进行喷水，连续往复喷水5分钟。

同时在室内侧检查任何可能的渗水。

如果在5分钟内未发现有任何漏水，则转入下一个待测的部位。

3 依次对选定的测试部位进行喷水，喷水顺序宜从下方横料的接缝开始，后是相邻的横料与竖料间的接缝，再后是竖料的接缝，直至试完待测区域内的所有部位。

4 对有渗水现象出现的部位，应记录其位置。

如果无法确定漏水的确切位置，则可采取下述步骤进行确定:1)待幕墙自然变干之后，自上而下地进行检查，并用防水胶带将非检查部位的接缝从室外侧进行密封。

2)重复试验。

3)如果无任何漏水，则可认为此接缝合格，不必再用胶带密封。

如果漏水，则此接缝应重新用胶带进行密封，防止在以后的试验中千扰其它部位的试验。

4)按照先下后上的检验原则，对待测范围内的所有接缝重复进行上述检验，直到找到漏水部位的确切位置。

● 修补和再测试1 对有漏水现象的部位，应进行修补。

待充分干燥后，进行再次测试，直到无任何漏水为止.2 在完成所有修补工作，且充分干燥后，应重新检测所有接缝。

如果仍有漏水，则须进行进一步的修补和再侧试，直到所有接缝都能满足要求.静电喷塑（静电粉末喷涂）工艺流程及各工序相关设备、材料简介/index/gongyi.htm/dgjc168_Article_10471.html镀铝锌钢板/aluzinc-index.htm/web/sygHPCS.nsf/$ByIDCS/SYS-P-CG1000#Usage镀铝锌钢板基板则由55%的铝，43.5%的锌和1.5%的硅组成的合金涂层，其防腐能力为同等条件的镀锌钢板基板的4-6倍，是用于屋面、外墙面比较理想的材料。

精心整理试水（水池游泳池、污水池、沉砂池）
淋水试验（幕墙、外墙门窗）
蓄水试验（卫生间、厨房、阳台）
闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井（箱）施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
批准：审核：编写：校对：试验：
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
幕墙构件、组件加工制作记录。

武林建筑工程有限公司监制1 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制3 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制5 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制7 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制9 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制11 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制13 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制15 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制。

屋面雨后或淋水检验记录编号： 00 02 □□□幕墙淋水试验记录编号： 00 02工程名称扩大杭嘉湖南排杭州三堡排涝工程泵站上部建筑工程分部工程名称装饰装修（幕墙）项目经理陈进阳施工单位中天建设集团有限公司检查部位1~21轴南立面检查日期检验执行标准名称及编号《玻璃幕墙工程质量检验标准》JGJ139-2001检验过程及结果：试验时间：年月日实验部位：1~21轴南立面幕墙试验方法：如右图安装淋水试验装置，设置四个喷嘴，喷嘴离幕墙的距离为600mm，单个喷嘴喷淋直径为1060mm，喷水量≮4L（m²·min），四个喷嘴喷淋面积为3.53m²，喷淋时间持续5min。

渗漏部位、面积及复检结果：经检查屋面、檐沟无渗漏，檐沟无积水。

年月日验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日编号： 00 02 □□□工程名称扩大杭嘉湖南排杭州三堡排涝工程泵站上部建筑工程分部工程名称装饰装修（幕墙）项目经理陈进阳施工单位中天建设集团有限公司检查部位21~1轴北立面检查日期检验执行标准名称及编号《玻璃幕墙工程质量检验标准》JGJ139-2001检验过程及结果：试验时间：年月日实验部位：21~1轴北立面幕墙试验方法：如右图安装淋水试验装置，设置四个喷嘴，喷嘴离幕墙的距离为600mm，单个喷嘴喷淋直径为1060mm，喷水量≮4L（m²·min），四个喷嘴喷淋面积为3.53m²，喷淋时间持续5min。

渗漏部位、面积及复检结果：经检查屋面、檐沟无渗漏，檐沟无积水。

年月日验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日编号： 00 02 □□□工程名称扩大杭嘉湖南排杭州三堡排涝工程泵站上部建筑工程分部工程名称装饰装修（幕墙）项目经理陈进阳施工单位中天建设集团有限公司检查部位F~A1轴西立面检查日期检验执行标准名称及编号《玻璃幕墙工程质量检验标准》JGJ139-2001检验过程及结果：试验时间：年月日实验部位：F~A1轴西立面幕墙试验方法：如右图安装淋水试验装置，设置四个喷嘴，喷嘴离幕墙的距离为600mm，单个喷嘴喷淋直径为1060mm，喷水量≮4L（m²·min），四个喷嘴喷淋面积为3.53m²，喷淋时间持续5min。

幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼南立面：1~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。

施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼北立面：1~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。

施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼西立面：5~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。

施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼东立面：6~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。

施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：A楼南立面：1~12层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。
