幕墙淋水检查记录
- 格式:doc
- 大小:29.00 KB
- 文档页数:1
精心整理■范围本附录合用于各种建筑幕墙的现场淋水试验,经过现场查验,对有渗漏的部位进行修理. 最后达到完好阻挡水浸透的目的。
■测试范围幕墙的待测部位应拥有典型性和代表性,应包含垂直的和水平的接缝,或其余有可能出现渗漏的部位。
幕墙的室内部分应便于察看渗漏状况,●试验步骤1 应采纳喷嘴 ( 如 B 一 25,型号为 #6.030) 。
此喷嘴与 3/4 时的水管连在一同,且配有一控制阀和一个压力计。
喷嘴处的水压应为 200kPa至 235kRa。
2 在幕墙的室外侧,选定长度为 1.5 米的接缝,在距幕坡表面约 0.7 米处。
沿与幕墙表面垂直的方向瞄准待测接缝进行喷水,连续来去喷水 5 分钟。
同时在室内侧检查任何可能的渗水。
假如在5分钟内未发现有任何漏水,则转入下一个待测的部位。
3挨次对选定的测试部位进行喷水,喷水次序宜从下方横料的接缝开始,后是相邻的横料与竖料间的接缝,再后是竖料的接缝,直至试完待测地区内的全部部位。
4对有渗水现象出现的部位,应记录其地点。
假如没法确立漏水确实切地点,则可采纳下述步骤进行确立 :1)待幕墙自然变干以后,自上而下地进行检查,并用防水胶带将非检查部位的接缝从室外侧进行密封。
2)重复试验。
3)假如无任何漏水,则可以为此接缝合格,不用再用胶带密封。
假如漏水,则此接缝应从头用胶带进行密封,防备在此后的试验中千扰其余部位的试验。
4)依据先下后上的查验原则,对待测范围内的全部接缝重复进行上述查验,直到找到漏水部位确实切地点。
●修理和再测试1 对有漏水现象的部位,应进行修理。
待充足干燥后,进行再次测试,直到无任何漏水为止.2在达成全部修理工作,且充足干燥后,应从头检测全部接缝。
假如仍有漏水,则须进行进一步的修理和再侧试,直到全部接缝都能知足要求 .玻璃幕墙将建筑物外头护的防风、遮雨、采光、隔热保温等使用功能与建筑外墙装修相联合,形成融建筑技术、建筑艺术为一体的建筑外头护结构,已在我国高层和超高层建筑中宽泛应用。
试水(水池游泳池、污水池、沉砂池)淋水试验(幕墙、外墙门窗)
蓄水试验(卫生间、厨房、阳台)
闭水试验(管道排水管道、污水管道)
外墙门窗淋水试验记录表
GD2301SZ060□□
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井(箱)施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
GD2301SZ034□□工程名称:监测项目:
工程地点:监测仪器及编号:
检测单位: 检测日期:
单位:mm
批准:审核:编写:校对:试验:
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
GD2301SZ017□□
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
结构安装施工记录
GD2301SZ062□□
幕墙构件、组件加工制作记录
GD2301SZ054□□
排水板施工记录
GD2301SZ006□□
振冲施工记录
记录日期:年月日GD2301SZ007□□
喷灌施工记录
记录日期:年月日GD2301SZ019□□
混凝土板桩施工记录
GD2301SZ023□□
喷、射混凝土施工记录
GD2301SZ009□□
扭矩检查记录
GD2301SZ019□□
膜结构节点安装就位记录
GD2301SZ022□□。

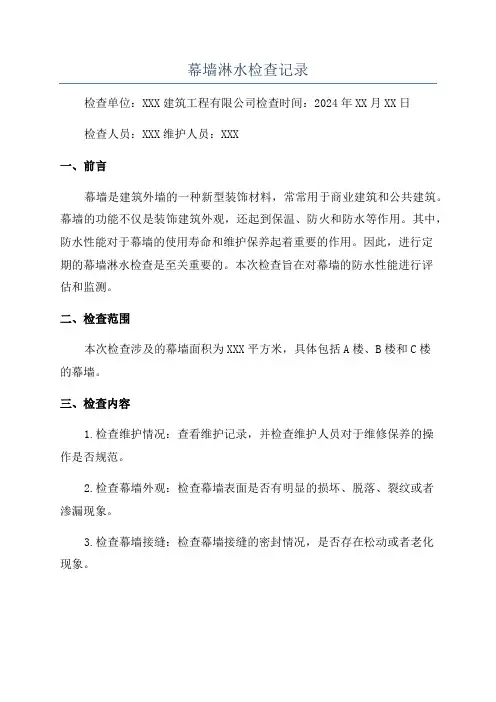

幕墙淋水检查记录检查单位:XXX建筑工程有限公司检查时间:2024年XX月XX日检查人员:XXX维护人员:XXX一、前言幕墙是建筑外墙的一种新型装饰材料,常常用于商业建筑和公共建筑。
幕墙的功能不仅是装饰建筑外观,还起到保温、防火和防水等作用。
其中,防水性能对于幕墙的使用寿命和维护保养起着重要的作用。
因此,进行定期的幕墙淋水检查是至关重要的。
本次检查旨在对幕墙的防水性能进行评估和监测。
二、检查范围本次检查涉及的幕墙面积为XXX平方米,具体包括A楼、B楼和C楼的幕墙。
三、检查内容1.检查维护情况:查看维护记录,并检查维护人员对于维修保养的操作是否规范。
2.检查幕墙外观:检查幕墙表面是否有明显的损坏、脱落、裂纹或者渗漏现象。
3.检查幕墙接缝:检查幕墙接缝的密封情况,是否存在松动或者老化现象。
4.淋水测试:对幕墙进行淋水测试,测试时间为30分钟。
在淋水过程中,观察是否有渗漏现象。
测试结束后,检查室内是否有渗漏、渗水现象。
四、检查结果1.检查维护情况:维护记录完整,维护人员采取了相应的维修措施,维护操作规范。
2.检查幕墙外观:幕墙表面无明显的损坏、脱落、裂纹或者渗漏现象。
3.检查幕墙接缝:幕墙接缝处密封良好,无松动或者老化现象。
4.淋水测试:在淋水过程中未发现任何渗漏现象,幕墙密封效果良好。
测试结束后,室内无渗漏、渗水现象。
五、存在问题与建议根据本次检查结果,我公司幕墙具有较好的防水性能,未发现明显的问题和隐患。
但仍有以下几点建议:1.加强对幕墙的定期维护和保养工作,确保其长期有效的防水性能;2.注意定期检查幕墙接缝处的密封情况,及时补充密封剂和更换老化的密封条;3.及时清理幕墙表面的污垢和积水,防止污染物对幕墙的侵蚀;4.如果发现幕墙有明显的损坏、脱落或者裂纹,应立即采取维修措施,确保幕墙的安全和使用寿命。
六、备注本次检查结果仅针对所检查的范围和时间,不代表长期的防水性能。
建议定期进行幕墙淋水检查,并有需要时对幕墙进行维修和保养。
精心整理试水(水池游泳池、污水池、沉砂池)淋水试验(幕墙、外墙门窗)蓄水试验(卫生间、厨房、阳台)闭水试验(管道排水管道、污水管道)
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
精心整理
精心整理
施工现场签证单
GD2201SZO0B]
□
GD2301SZO0S □
沉井(箱)施工记录
工程名称施工单位班次
GD2301SZ02^ □地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
周围建筑物、管线沉降监测记录
GD2301SZ03®
批准:审核:编写:校对:试验:
基座、埋件交接记录
意见:意见:意见:意见:意见:
网架结构杆件长度检验记录
注明:表中长度尺寸以mm单位;
网架焊接球制作检验记录
构件质量现场检查记录
结构安装施工记录
幕墙构件、组件加工制作记录
GD2301SZ05^ □
排水板施工记录
振冲施工记录
记录日期:年月曰GD2301SZ0C K
喷灌施工记录
记录日期:年月曰GD2301SZ019 □
混凝土板桩施工记录
记录员签名:年月日
喷、射混凝土施工记录
GD2301SZ0® □
扭矩检查记录
膜结构节点安装就位记录。
玻璃幕墙淋水试验规范篇一:玻璃幕墙现场淋水检验方法报告北京奥林匹克公园(B区)国家会议中心配套设施幕墙工程现场抗渗淋水检测及水槽防渗漏试验方案一、工程简介1、工程名称:北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段2、建设地点:北京奥林匹克公园(B区,B19,B20地块)3、工程概况:工程总占地面积约4.15公顷,总建筑面积约26.4万平方米。
建筑檐高约60米。
4、施工范围:B、C座塔楼单元式、框架式幕墙,B座屋面玻璃采光顶、铝格栅装饰带等。
二、编制依据1、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工1程B标段施工合同文件及施工组织设计;2、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段幕墙工程施工图纸;3、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段土建结构施工图纸;4、《玻璃幕墙工程质量检验标准》JGJ/T139-2001三、现场淋水试验1、试验目的在幕墙安装期间定期进行现场淋水试验,为了检查幕墙工程在使用过程中的抗雨水渗漏情况。
2、试验要求每种外墙系统做3次淋水试验,分别在工程安装到5,,50,和100,时进行。
3、试验部位根据本工程的实际情况,位置由建筑设计单位指定。
选取幕墙上具有代表意义的板块(玻璃、石材、铝板板块)进行试验。
4、淋水试验方法根据《玻璃幕墙工程质量检验标准》(JGJ/T139-2001)行标的有关幕墙现场淋水检测方法,同时参照《建筑幕墙雨2水渗漏性能检测方法》(GB/T15228-94)和三性试验对雨水渗漏实际操作及判断依据等,提出如下现场淋水渗漏检测试验方法:1)、根据本工程的实际情况,我司建议采用现场的临时消防栓作为现场淋水试验水源。
2)、将幕墙淋水试验装置(见附图,按检验标准制作)安装在被检幕墙的外表面处(吊篮上),每一检验区域喷淋面积1800mm*1800mm,使用4个喷嘴后连接软管,单个喷嘴喷淋直径为1060mm,四个喷嘴喷林面积为3.53m2,淋水总量不小于14L/min,喷嘴垂直于幕墙面,喷嘴到幕墙试件距离不小于530mm。
建筑幕墙现场淋水试验方法■ 范围本附录适用于各类建筑幕墙的现场淋水试验,通过现场检验,对有渗漏的部位进行修补.最后达到完全阻止水渗透的目的。
■ 测试范围幕墙的待测部位应具有典型性和代表性,应包括垂直的和水平的接缝,或其它有可能出现渗漏的部位。
幕墙的室内部分应便于观察渗漏状况,● 试验步骤1 应采用喷嘴(如B一25,型号为#6.030)。
此喷嘴与3/4时的水管连在一起,且配有一控制阀和一个压力计。
喷嘴处的水压应为200kPa至235kRa。
2 在幕墙的室外侧,选定长度为1.5米的接缝,在距幕坡表面约0.7米处。
沿与幕墙表面垂直的方向对准待测接缝进行喷水,连续往复喷水5分钟。
同时在室内侧检查任何可能的渗水。
如果在5分钟内未发现有任何漏水,则转入下一个待测的部位。
3 依次对选定的测试部位进行喷水,喷水顺序宜从下方横料的接缝开始,后是相邻的横料与竖料间的接缝,再后是竖料的接缝,直至试完待测区域内的所有部位。
4 对有渗水现象出现的部位,应记录其位置。
如果无法确定漏水的确切位置,则可采取下述步骤进行确定:1)待幕墙自然变干之后,自上而下地进行检查,并用防水胶带将非检查部位的接缝从室外侧进行密封。
2)重复试验。
3)如果无任何漏水,则可认为此接缝合格,不必再用胶带密封。
如果漏水,则此接缝应重新用胶带进行密封,防止在以后的试验中千扰其它部位的试验。
4)按照先下后上的检验原则,对待测范围内的所有接缝重复进行上述检验,直到找到漏水部位的确切位置。
● 修补和再测试1 对有漏水现象的部位,应进行修补。
待充分干燥后,进行再次测试,直到无任何漏水为止.2 在完成所有修补工作,且充分干燥后,应重新检测所有接缝。
如果仍有漏水,则须进行进一步的修补和再侧试,直到所有接缝都能满足要求.静电喷塑(静电粉末喷涂)工艺流程及各工序相关设备、材料简介/index/gongyi.htm/dgjc168_Article_10471.html镀铝锌钢板/aluzinc-index.htm/web/sygHPCS.nsf/$ByIDCS/SYS-P-CG1000#Usage镀铝锌钢板基板则由55%的铝,43.5%的锌和1.5%的硅组成的合金涂层,其防腐能力为同等条件的镀锌钢板基板的4-6倍,是用于屋面、外墙面比较理想的材料。
施工现场防水效果检查记录一、防水效果检查的重要性防水效果检查是防水施工过程一个重要的检测项目,其目的是为了确保建筑工程有防水要求的部位,防水性能符合要求,从而抵御水渗入,防止损害建筑结构。
因此防水工程完工后对防水效果进行实地检查是一项必不可少的工作。
二、防水效果检查部位防水效果检查部位主要包括:基础底板防水、地下室外墙防水、地上结构外墙(门窗)防水、外幕墙防水、装配式外墙防水、室内有防水要求的地面防水、屋面防水等等。
三、防水工程施工及验收参考规范四、防水效果检查要求1. 地下防水地下防水工程质量验收时,施工单位应对防水效果进行检查,根据不同漏水现象用不同符号标识清楚,并提供“结构内表面的渗漏水展开图”。
房屋建筑地下工程应调查混凝土结构表面的侧墙和底板。
检查完成后填写地下防水效果检查记录。
渗漏水现象定义和标识符号2.地面防水(1)依据《建筑与市政工程防水通用规范》(GB55030-2022)4.6.4条规定:“用水空间与非用水空间楼地面交接处应有防止水流人非用水房间的措施。
淋浴区墙面防水层翻起高度不应小于2000mm,且不低于淋浴喷淋口高度。
盥洗池盆等用水处墙面防水层翻起高度不应小于1200mm。
墙面其他部位泛水翻起高度不应小于250mm。
”(2)建筑室内工程在防水层完成后,应进行淋水、蓄水试验,并应符合下列规定:①楼、地面最小蓄水高度不应小于20mm,蓄水时间不应少于24h;②有防水要求的墙面应进行淋水试验,淋水时间不应小于30min;③独立水容器应进行满池蓄水试验,蓄水时间不应少于24h;④室内工程厕浴间楼地面防水层和饰面层完成后,均应进行蓄水试验。
3.屋面防水建筑屋面工程在屋面防水层和节点防水完成后,应进行雨后观察或淋水、蓄水试验,并应符合下列规定:(1)采用雨后观察时,降雨应达到中雨量级标准;(2)采用淋水试验时,持续淋水时间不应少于2h;(3)檐沟、天沟、雨水口等应进行蓄水试验,其最小蓄水高度不应小于20mm,蓄水时间不应少于24h。
精心整理试水(水池游泳池、污水池、沉砂池)
淋水试验(幕墙、外墙门窗)
蓄水试验(卫生间、厨房、阳台)
闭水试验(管道排水管道、污水管道)
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井(箱)施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
批准:审核:编写:校对:试验:
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
幕墙构件、组件加工制作记录。
幕墙淋水试验记录工程名称:半导体芯片生产基地二期联合厂房(A、B、C区)部位:B楼南立面:1~24层检查日期:年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查,观察发现无渗漏!用装上喷嘴、直径为20mm的普通软管,垂直沿接缝前后缓缓移动喷射,喷射时间为20分钟(水压≥210Kpa)。
施工单位意见(签章)监理(建设)单位意见(签章)工程负责人:质量员:幕墙淋水试验记录工程名称:半导体芯片生产基地二期联合厂房(A、B、C区)部位:B楼北立面:1~24层检查日期:年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查,观察发现无渗漏!用装上喷嘴、直径为20mm的普通软管,垂直沿接缝前后缓缓移动喷射,喷射时间为20分钟(水压≥210Kpa)。
施工单位意见(签章)监理(建设)单位意见(签章)工程负责人:质量员:幕墙淋水试验记录工程名称:半导体芯片生产基地二期联合厂房(A、B、C区)部位:B楼西立面:5~24层检查日期:年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查,观察发现无渗漏!用装上喷嘴、直径为20mm的普通软管,垂直沿接缝前后缓缓移动喷射,喷射时间为20分钟(水压≥210Kpa)。
施工单位意见(签章)监理(建设)单位意见(签章)工程负责人:质量员:幕墙淋水试验记录工程名称:半导体芯片生产基地二期联合厂房(A、B、C区)部位:B楼东立面:6~24层检查日期:年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查,观察发现无渗漏!用装上喷嘴、直径为20mm的普通软管,垂直沿接缝前后缓缓移动喷射,喷射时间为20分钟(水压≥210Kpa)。
施工单位意见(签章)监理(建设)单位意见(签章)工程负责人:质量员:幕墙淋水试验记录工程名称:半导体芯片生产基地二期联合厂房(A、B、C区)部位:A楼南立面:1~12层检查日期:年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查,观察发现无渗漏!用装上喷嘴、直径为20mm的普通软管,垂直沿接缝前后缓缓移动喷射,喷射时间为20分钟(水压≥210Kpa)。
