电力拖动实训教案一、教学目标：1.理解电力拖动的基本原理和组成结构。
2.掌握电力拖动的工作原理和使用方法。
3.能够正确操作电力拖动设备进行实际工作。
4.提高学生的动手能力和实践能力。
二、教学内容：1.电力拖动的基本知识概述。
2.电力拖动的工作原理和组成结构。
3.电力拖动设备的使用方法和注意事项。
4.电力拖动设备的维护和保养。
三、教学过程：1.知识讲解首先，给学生介绍电力拖动的基本知识概述，包括电力拖动的定义、应用领域和优点等。
然后讲解电力拖动的工作原理，包括电动机、变频器、传动机构等组成部分的作用，以及整个系统的工作流程。
接下来，详细介绍电力拖动设备的组成结构，包括电动机、传动装置、控制装置等。
并给学生展示实际的电力拖动设备，让学生能够直观地了解各个组成部分的特点和作用。
2.操作演示为了让学生更加深入地了解电力拖动设备的使用方法和注意事项，进行操作演示。
首先，给学生演示如何正确启动和停止电力拖动设备，包括调整频率、改变转速、调整工作方式等。
然后，让学生亲自操作电力拖动设备进行实际工作，并在操作过程中，注意观察设备的运行状态和指示灯的显示，及时排除故障。
3.维护和保养电力拖动设备的维护和保养非常重要，可以有效延长设备的使用寿命，并且确保设备的安全可靠。
首先，给学生介绍电力拖动设备的日常维护和保养要点，包括清洁、润滑、检查等。
然后，让学生学会使用常见的维护工具和设备，实施维护和保养工作。
四、教学评价：1.实际操作能力考核：让学生分组进行操作演示，并根据操作的准确性和熟练程度进行评分。
2.理论考核：以选择题和解答题的形式考察学生对电力拖动的基本原理和使用方法的理解程度。
3.问答互动：通过互动问答的方式，检查学生对电力拖动相关知识的掌握情况。
五、教学资源和条件：1.电力拖动设备实物和动图资料。
2.操作演示和实际操作的场地和设备。
3.相关教学资料和教学工具。
六、教学效果评估：通过学生的操作演示和理论考核，以及课堂互动的情况，评估教学过程中学生的学习成果。

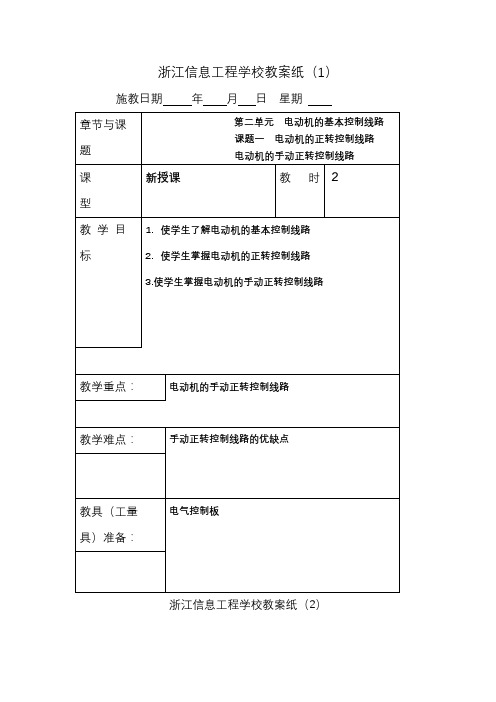

浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）自动往返控制线路 L3L2L1FU1FU2QSSB3FR12至限定位置挡铁1碰SQ1浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）浙江信息工程学校教案纸（3）第教时浙江信息工程学校教案纸（1）施教日期年月日星期浙江信息工程学校教案纸（2）。

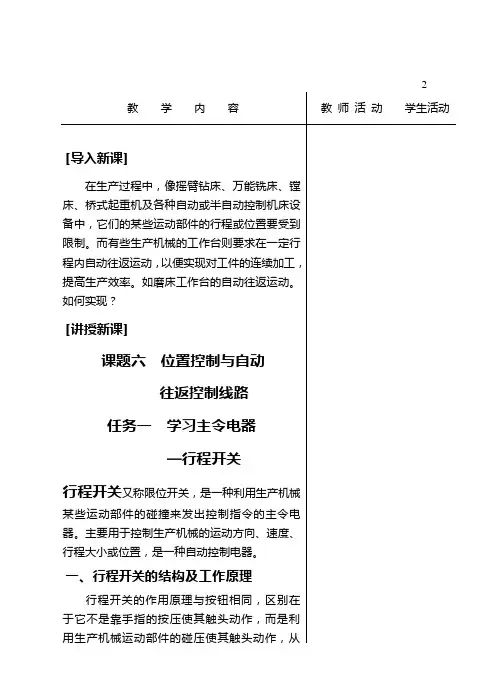

电力拖动理论教案13行程开关第一篇：电力拖动理论教案13行程开关教学过程与内容要点：（一）复习讲评作业（二）新课讲授一、行程开关作用位置开关：又称限位开关，也称行程开关，是一种常用的小电流主令电器。
在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。
二、种类1、机械式微动开关：按钮型微动开关：面板安装滚轮柱塞型AZ7系列 AWL系列 AHL系列 AZX系列AV型 AZX型2、电子式（无触头行程开关又称接近开关）（1）用途不仅能代替有触头行程开关来完成行程控制和限位保护，还可用于高额计数、测速、液面控制、零件尺寸检测、加工程序的自动衔接等。
（2）优点由于它具有非接触式触发、动作速度快、可在不同的检测距离内动作、发出的信号稳定无脉动、工作稳定可靠、寿命长，重复定位精度高以及能适应恶劣的工作环境等特点，所以在机床、纺织、印刷、塑料等工业生产中应用广泛。
（3）分类接近开关按工作原理来分：主要有高频振荡式、霍尔式、超声波式，电容式、差动线圈式、永磁式等，其中高频振荡式最为常用。
（4）工作原理永磁式：是利用永久磁铁的吸力驱动舌簧开关而输出信号的。
差动线圈式：是利用被检测物体靠近时产生的涡流及磁场的变化，通过检测线圈和比较线圈的比较之差值进行动作的。
电容式接近开关：主要是由电容式振荡器及电子电路组成，它的电容位于传感界面，当物体接近时，将因改变了其耦合电容值而振荡，从而产生振荡或停止振荡使输出信号发生越变。
电容式接近开关可用各种材料触发，如固体、液体或粉末状物体。
霍尔接近开关：是以将磁信号转换为电信号输出方式工作的，其输出具有记忆保持功能。
内部的磁敏感器件仅对垂直于传感器端面磁场敏感，当磁极S正对接近开关时，接近开关的输出产生正跳变，输出为高电平，若磁极N正对接近开关时，输出为低电平。
超声波接近开关：主要由压电陶瓷传感器、发射超声波和接收反射波用的电子装置及调节检测范围用的程控桥式开关等几个部分组成。
绪论一、电力拖动电力拖动是指用电动机拖动生产机械的工作机构，使之运转的一种方法。
电力拖动系统一般由四个子系统组成：——————电源↓↓控制设备——→电动机——→传动机构——→工作机构电源：电动机和控制设备的能源，分为交流电源和直流电源。
控制设备：用来控制电动机的运转，由各种控制电动机、电器、自动化元件及工业控制计算机组成。
电动机：生产机械的原动机，将电能转换成机械能，分为交流电动机和直流电动机。
传动机构：在电动机和工作机构之间传递动力的装置，如减速箱、联轴器、传动带等。
二、学习目标1、熟悉机床电力拖动的特点及控制要求；2、正确选择、安装、测量和使用低压电器；3、识读电路图；4、能设计简单的电路。
第一单元常用低压电器及其安装、检测与维修§1-1 低压电器的分类和常用术语学习目标：熟悉低压电器的分类方法和常用术语的含义凡是采用电力拖动和生产机械，其电动机的运转都是由各种电器构成的控制线路来进行控制的。
电器：所谓电器就是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现对电路或非电对象地切换、控制、保护、检测和调节的元件或设备。
电器的种类：根据工作电压的高低，电器可分为：1、高压电器2、低压电器————交流额定电压1200V、直流额定电压1500V及以下的电器称为低压电器。
一、低压电器的分类1、按低压电器的用途和所控制的对象分为：低压配电电器————包括低压开关、低压熔断器等。
主要用于低压配电系统及动力设备中。
低压控制电器————包括接触器、继电器、电磁铁等，主要用于电力拖动及自动控制系统中。
2、按低压电器的动作方式分：自动切换电器————依靠电器本身参数的变化或外来信号的作用，自动完成接通或分断等动作的电器，如接触器、继电器等。
非自动切换电器————主要依靠外力直接操作来进行切换的电器，如按钮、低压开关等。
3、按低压电器的执行机构分：有触点电器————具有可分离的动触点和静触点，主要利用触点的接触和分离来实现电路的接通和断开控制，如接触器、继电器等。

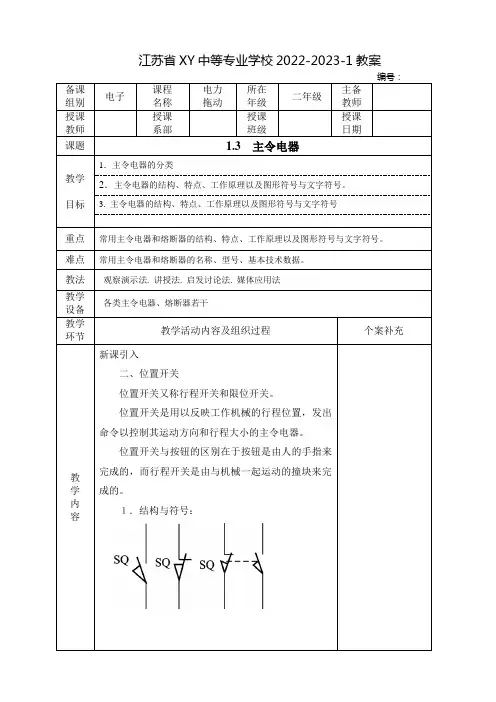

江苏省XY中等专业学校2022-2023-1教案编号：备课组别电子课程名称电力拖动所在年级二年级主备教师授课教师授课系部授课班级授课日期课题 1.3主令电器教学目标1．主令电器的分类2．主令电器的结构、特点、工作原理以及图形符号与文字符号。
3. 主令电器的结构、特点、工作原理以及图形符号与文字符号重点常用主令电器和熔断器的结构、特点、工作原理以及图形符号与文字符号。
难点常用主令电器和熔断器的名称、型号、基本技术数据。
教法观察演示法. 讲授法. 启发讨论法. 媒体应用法教学设备各类主令电器、熔断器若干教学环节教学活动内容及组织过程个案补充教学内容新课引入二、位置开关位置开关又称行程开关和限位开关。
位置开关是用以反映工作机械的行程位置，发出命令以控制其运动方向和行程大小的主令电器。
位置开关与按钮的区别在于按钮是由人的手指来完成的，而行程开关是由与机械一起运动的撞块来完成的。
１．结构与符号：教学内容２．用途：使用在生产机械的位置改变时，需接通或断开某些控制回路，达到一定要求的电路中。
３．选用：可根据使用场合和控制电路的要求进行选用。
４．安装：安装位置要准确、牢固，确保与挡铁可靠碰撞。
使用中，检查触点是否灵活、可靠。
防止因行程开关触点接触不良或接线松脱产生误动作而导致设备和人身安全事故。
三、接近开关接近开关即晶体管无触点位置开关，它的功能是当有某种物体与之接近到一定距离时就发出动作信号，以控制继电器或逻辑元件。
1．用途：除行程控制和限位保护外，还可作为检测金属体的存在、高速计数、测速、定位、变换运动方向、检测零件尺寸、液面控制及用作无触点按钮等。
2．类型：目前应用较多的集成电路接近开关有ＬＪ系列ＬＸＪ系列。
3．ＬＪ系列交流两线接近开关的接线方式与符号教学内容四、万能转换开关１．结构：万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。
２．用途：主要用作控制线路的转换。
３．选用：万能转换开关根据用途、接线方式、所需触点挡数和额定电流来选择。

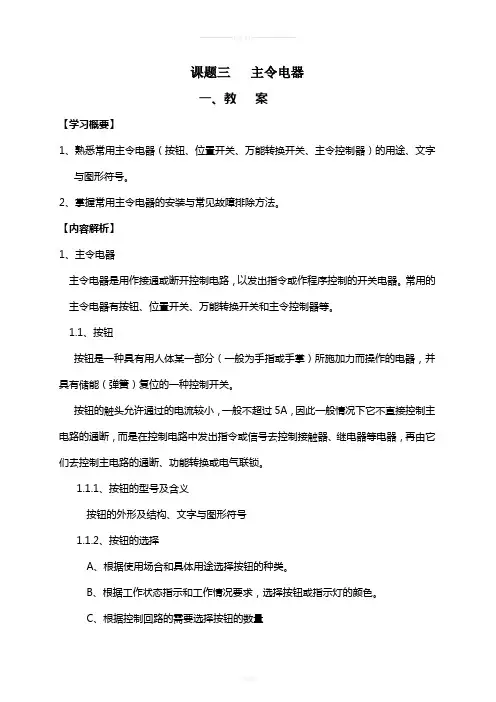

课题三主令电器一、教案【学习概要】1、熟悉常用主令电器（按钮、位置开关、万能转换开关、主令控制器）的用途、文字与图形符号。
2、掌握常用主令电器的安装与常见故障排除方法。
【内容解析】1、主令电器主令电器是用作接通或断开控制电路，以发出指令或作程序控制的开关电器。
常用的主令电器有按钮、位置开关、万能转换开关和主令控制器等。
1.1、按钮按钮是一种具有用人体某一部分（一般为手指或手掌）所施加力而操作的电器，并具有储能（弹簧）复位的一种控制开关。
按钮的触头允许通过的电流较小，一般不超过5A，因此一般情况下它不直接控制主电路的通断，而是在控制电路中发出指令或信号去控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电气联锁。
1.1.1、按钮的型号及含义按钮的外形及结构、文字与图形符号1.1.2、按钮的选择A、根据使用场合和具体用途选择按钮的种类。
B、根据工作状态指示和工作情况要求，选择按钮或指示灯的颜色。
C、根据控制回路的需要选择按钮的数量1.1.3、按钮的安装与使用1.1.4、按钮的常见故障及处理方法按钮的常见故障及处理方法见表3—1。
表3—1 按钮的常见故障及处理方法1.2、位置开关位置开关是操动机构在机器的运动部件到达一个预定位置时操作的一种指示开关。
它包括行程开关、接近开关等。
1.2.1、行程开关（限位开关）行程开关是用以反应工作机械的行程，发出命令以控制其运动方向和行程大小的开关。
其作用原理与按钮相同，区别在于它不是靠手指的按压而是利用生产机械运动部件的碰压使其触头动作，从而将机械信号转换为电气信号，使运动机械按一定的位置或行程实现自动停止、反向运动、变速运动或自动往返运动等。
目前机床中常用的行程开关有LX19和JLXK1等系列。
A、型号、含义及文字与图形符号B 、结构及工作原理机床中常用的行程开关有LX19和JLXK1等系列，各系列行程开关的基本结构大体相同，都是由触头系统、操作机构和外壳组成。
2、低压电器的分类、产品标准。
3、负荷开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。
4、组合开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。
5、低压断路器的用途、型号、常用规格和结构、工作原理，选用和安装方法，常见故障及排除方法。
【内容解析】1、电力拖动及其组成电力拖动是指用电动机带动生产机械运动的一种方法。
1.1、电力拖动系统的组成电力拖动系统一般由四个子系统组成：电源、电动机、控制设备、传动机构。
电源：电源是电动机和控制设备的能源，分为交流电源和直流电源。
电动机：电动机是生产机械的原动机，其作用是将电能转换成机械能。
电动机可分为交流电动机和直流电动机。
控制设备：控制设备用来控制电动机的运转，由各种控制电动机的电器、自动化元件及工业控制计算机等组成。
传动机构：传动机构是在电动机于生产机械的工作机构之间传递动力的装置，如减速箱、传动带、联轴器等。
1.2、电力拖动的优点A、方便经济B、效率高C、可控性好D、易于实现自动化1.3、电力拖动的发展过程1.3.1、按电力拖动中电动机的组合数量分三个阶段：A、成组拖动一台电动机拖动传动轴，再由传动轴经过皮带或绳索来分别拖动许多生产机械。
B、单电机拖动简化了机床本身的机械结构，提高了传动效率，生产机械各运动部分能够选择最合理的运动速度，缩短了工时，便于分别控制。
1.3.2、按控制方式的类型分为四个阶段：A、继电接触式有触点断续控制采用继电器、接触器、位置开关、保护器件等的自动控制方式。
这种有触点控制只有通和断两种装态，其控制作用是断续的。
B、直流电动机连续控制直流电动机调速性能好、调速精度高、平滑性能好。
它经历了直流发电机一一电动机连续控制系统电机放大机和磁放大器自动调速系统晶闸管一一电动机连续控制系统C、可编程无触点断续控制它通过编码、逻辑组合来改变程序。
实现对程序需要经常改变的控制要求。
D、采样控制通过探头、传感器等收集的数据，应用计算机不断地处理复杂生产过程中的大量数据，然后通过自动控制设备及时调整各部分生产机械，使之保持最合理的运行状态，实现整个生产过程的自动化。
《电力拖动实训》教案教案标题：电力拖动实训教学目标：1.了解电力拖动的基本原理和应用领域。
2.掌握电力拖动系统的构成和工作原理。
3.学习电力拖动设备的日常检测与维护。
4.进行实际操作，掌握电力拖动设备的使用技巧。
教学内容：1.电力拖动的基本原理介绍。
2.电力拖动系统的构成和工作原理。
3.电力拖动设备的日常检测与维护。
4.电力拖动设备的实际操作。
教学步骤：第一步：导入介绍电力拖动的基本概念和应用领域，激发学生的兴趣。
第二步：知识讲解1.电力拖动的基本原理：通过电能的转换，将电能转换成机械能，从而实现设备的运行。
2.电力拖动系统的构成和工作原理：包括电源、变频器、电动机和传动装置等组成部分，并介绍它们的工作原理和相互关系。
第三步：示范操作演示电力拖动设备的实际操作，包括设备的开启、运行和停止等步骤。
第四步：实训操作让学生分组操作电力拖动设备，进行实际操作训练，并根据实际情况进行调试和调节。
第五步：检测与维护介绍电力拖动设备的日常检测与维护工作，包括设备的清洁、润滑和检查等内容。
第六步：总结与评价对本堂课进行总结，学生分享实际操作中的经验和问题，并进行评价和反馈。
教学方法：1.挑战性教学法：通过实际操作和调试来提高学生的动手能力和解决问题的能力。
2.合作学习法：采用小组合作的方式进行实训操作，培养学生的团队合作精神和沟通能力。
3.师生互动法：通过提问和回答的方式，积极引导学生参与课堂讨论，加深对知识的理解和记忆。
教学资源：1.电力拖动设备的实物样本和模型。
2.电力拖动设备的相关文献和资料。
3.实训场地和相关工具设备。
教学评价：1.实训操作的成果评估：根据学生的实际操作情况和调试效果进行评价。
2.学习笔记和课堂讨论的评价：根据学生的学习笔记和参与课堂讨论的情况进行评价。
3.学生自我评价：要求学生对自己的学习和表现进行自我评价。
教学延伸：1.进一步学习电力拖动的相关知识和技术，提高自己在该领域的专业水平。

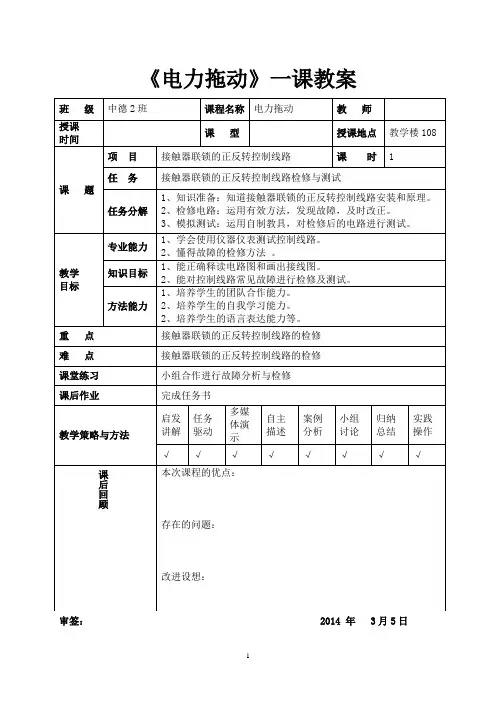

《电力拖动》一课教案
审签： 2014 年 3月5日
老师活动：
讲解这几幅图片的含义，它们的动作都是通过电动机的正反转来实现的。
学生活动：
还有那些设备是通
过电动机的正反转来
实现的？
活动达到
的目标：
激发学生
的学习兴
趣
时间
分配
2分钟
学生活动：
思考片刻，回答老师提出的问
教学方法：
师生互动法、自主描述法、多媒体演示法。
活动达到的目
标：
为了更好的完成
学习任务做知识
准备
时间分配：
2分钟
第二步：按下SB1，读数应为接触器KM1线圈
的电阻值，不同类型的接触器电阻值不同。
我
们用的这种接触器的电阻应为2K左右。
（如左
第三步：再按下SB3，则读数应为无
穷大（按下接触器KM1的测试按
键，读数应为KM1线圈的电阻值）。
（如右图）
第四步：同时按下KM1和KM2的常闭点，万用表读
数应为无穷大（如左图）
附：教学组织流程图：。
课题三主令电器一、教案【学习概要】1、熟悉常用主令电器（按钮、位置开关、万能转换开关、主令控制器）的用途、文字与图形符号。
2、掌握常用主令电器的安装与常见故障排除方法。
【内容解析】1、主令电器主令电器是用作接通或断开控制电路，以发出指令或作程序控制的开关电器。
常用的主令电器有按钮、位置开关、万能转换开关和主令控制器等。
1.1、按钮按钮是一种具有用人体某一部分（一般为手指或手掌）所施加力而操作的电器，并具有储能（弹簧）复位的一种控制开关。
按钮的触头允许通过的电流较小，一般不超过5A，因此一般情况下它不直接控制主电路的通断，而是在控制电路中发出指令或信号去控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电气联锁。
1.1.1、按钮的型号及含义按钮的外形及结构、文字与图形符号1.1.2、按钮的选择A、根据使用场合和具体用途选择按钮的种类。
B、根据工作状态指示和工作情况要求，选择按钮或指示灯的颜色。
C、根据控制回路的需要选择按钮的数量1.1.3、按钮的安装与使用1.1.4、按钮的常见故障及处理方法按钮的常见故障及处理方法见表3—1。
表3—1 按钮的常见故障及处理方法1.2、位置开关位置开关是操动机构在机器的运动部件到达一个预定位置时操作的一种指示开关。
它包括行程开关、接近开关等。
1.2.1、行程开关（限位开关） 行程开关是用以反应工作机械的行程，发出命令以控制其运动方向和行程大小的开关。
其作用原理与按钮相同，区别在于它不是靠手指的按压而是利用生产机械运动部件的碰压使其触头动作，从而将机械信号转换为电气信号，使运动机械按一定的位置或行程实现自动停止、反向运动、变速运动或自动往返运动等。
目前机床中常用的行程开关有LX19和JLXK1等系列。
A 、型号、含义及文字与图形符号B 、结构及工作原理机床中常用的行程开关有LX19和JLXK1等系列，各系列行程开关的基本结构大体相同，都是由触头系统、操作机构和外壳组成。
以某种行程开关元件为基本，装置不同的操作机构，可得到各种不同形成的行程开关，常见的有按钮式（直动式）和旋转式（滚轮式）。
JLXK1系列行程开关的外形如图所示：JKLK1系列行程开关的动作原理如图所示。
当运动部件的挡铁碰压行程开关的滚轮1时，杠杆2连同转轴3一起转动，使凸轮7推动撞块5，当撞块被压到一定位置时，常开触头 SQ 常闭触头 SQ复合触头SQ推动微动开关6快速动作，使其常闭触头断开，常开触头闭合。
行程开关的触头动作方式有蠕动型和瞬动型两种。
蠕动型的触头结构与按钮相似，这种行程开关的结构简单，价格便宜，但触头的分合速度取决产生机械挡铁的移动速度。
当挡铁的移动速度小于0.007m/s时，触头分合太慢，易产生电弧灼烧触头，从而减少触头的使用寿命，也影响动作的可靠性及行驶程控制的位置精度。
为克服这些缺点，行程开关一般都采用具有快速换接动作机构的瞬时型触头。
瞬时型行程开关的触头动作速度与挡铁的移动速度无关，性能显然优于蠕动型。
LX19K型行程开关即是瞬动型，其工作原理C、选用：行程开关主要根据动作要求、安装位置及触头数量选择。
D、安装与使用（1）行程开关安装时，安装位置准确，安装要牢固；滚轮的方向不能装反，挡铁与其碰撞的位置应符合控制线路的要求，并确保能可靠的与挡铁碰撞。
（2）行程开关在使用中，要定期检查和保养，除去油垢及粉尘，清理触头，经常检查其动作是否灵活、可靠，及时排队故障。
防止因行程开关触头接触不良或接线松脱产生误动作而导致设备和人身安全事故。
E、常见故障及处理方法。
行程开关的常见故障及处理方法见表3-2。
表3—2 行程开关的常见故障及处理方法1.2.2、接近开关接近开关又称为无触点位置开关，是一种与运动部件无机械接触而能操作的位置开关。
组成：感应头、振荡器、检测电路、输出电路、电源。
1.3、万能转换开关万能转换开关是由多组相同结构的触头组件叠装而成的多回路控制电器。
1.4、主令控制器主令控制器是按照预定程序换接控制电路接线的主令电器，主要用于电力拖动系统中。
【模拟导训】导训1、什么是行程开关？它的主要用途有哪些？它与按钮的区别？答：行程开关是用以反应工作机械的行程，发出命令以控制其运动方向和行程大小的开关。
用途：用来限制机械运动的位置或行程，使运动机械按一定的位置或行程实现自动停止、反向运动、变速运动或自动往返运动等。
区别：行程开关与按钮开关的区别在于它不是靠手指的按压而是利用生产机械运动部件的碰压使其动作，从而将机械信号转变为电信号，用以控制机械动作或用作程序控制。
二、训案【基础训练】一、填空题：1、因为按钮的触头容量一般不超过 A，因此一般情况下不用它直接控制的通断，而是在中发出指令信号去控制、等电器，再由它们去控制_________的通断、功能转换或电气联锁。
2、为了便于操作人员识别，避免发生误操作，生产中用不同的________和________区分按钮的功能。
3、行程开关与按钮的区别在于：行程开关不是靠_________而是利用__________而使触头动作，从而将________信号转变为________信号，用以控制机械动作或用作程序控制。
4、行程开关主要由_________、___________和__________组成。
5、行程开关动作后的触头复位方式有和两种。
6、主令电器是用作_______或_______控制电路,以发出指令或作程序控制的开关电器。
7、按钮是一种用__________的某一部分所施加力而操作，并具有__________复位的控制开关，是一种最常用的__________。
8、按钮的触头允许通过的电流较__________，一般不超过__________A。
9、按钮不受外力作用（即静态）时触头的分合状态，分为__________、__________和复合按钮。
10、为了便于操作人员识别各个按钮的作用，避免误操作，通常用不同的__________和__________标志来区分按钮的作用。
11、按钮的颜色的含义如下：红色的含义是__________，当__________或__________情况是操作；黄色的含义是__________，当出现__________情况时操作；绿色的含义是__________，在__________情况或为__________情况准备时操作；蓝色的含义是__________，当要求__________情况下的操作；百、灰、黑色未赋予特定含义，是除__________以外的一般功能的启动。
12、同一机床运动部件有几种不同的工作状态时（如上、下；前、后；松、紧等），应使每一对__________状态的按钮安装在一组。
13、行程开关主要用于控制生产机械的运动__________、__________、__________大小或位置，是一种自动控制电器。
14、机床常用的行程开关有LX19和JLXK1等系列，各系列行程开关的基本结构大体相同，都是由__________、__________和__________组成。
15、以某种行程开关元件为基础，装置不同的__________，可得到各种不同形式的行程开关，常见的有__________和__________。
16、行程开关的动作方式可分为__________、__________和__________三种。
动作后的复位方式有__________复位和__________复位两种。
17、行程开关主要根据__________、__________及__________来选择。
18、行程开关是有触点开关，接近开关是一种与运动部件__________而能操作的行程开关，故又称为__________行程开关。
19、万能转换开关是由__________相同的触头组件叠装而成的、控制__________的主令电器。
20、万能转换开关主要由__________、__________、__________、__________和__________等部件组成，用螺栓组装成一个整体。
二、判断题：1、按下复合按钮时，其常开触头和常闭触头同时动作。
( )2、光标按钮可用于需长期通电显示处，兼作指示灯使用。
( )3、当按下常开按钮然后再松开时，按钮便自锁接通。
( )4、单轮旋转式行程开关在挡铁离开流轮后能自动复位。
( )5、蠕动型行程开关的触头使用寿命高于瞬动型。
( )6、常闭按钮可作停止按钮使用。
（）7、启动按钮优先选用白色按钮。
（）8、行程开关与按钮基本相似，也是用手指来发出控制命令的主令电器。
（）三、选择题：1、按下复合按钮时( )。
A、常开触头先闭合B、常闭触头先断开C、常开、常闭触头同时动作2、按钮帽的颜色和符号标志是用来( )。
A、注意安全B、引起警惕C、区分功能3、停止按钮应优先选用( )。
A、红色B、白色C、黑色4、瞬动型行程开关的触头动作速度与挡铁的移动速度( )。
A、成正比B、成反比C、无关5、双轮旋转式行程开关为( )。
A、自动复位式B、非自动复位式C、自动或非自动复位式6、最常用的接近开关为( )。
A、光电型B、电磁感应型C、高频振荡型四、问答题：1、主令电器的作用什么？常用的主令电器有哪些？2、什么是按钮？它有哪些作用？3、如何选用位置开关?【参考答案】一、填空题：1、5、主电路、控制电路、接触器、继电器。
3、颜色、符号标志。
4、手指按压、生产机械运动部件的碰压、机械、电气5、触头系统、操作机构、外壳。
6、自动复位、非自动复位。
7、接通、断开。
8、小、59、常开按钮、常闭按钮10、颜色、符号11、紧急、危险、紧急、异常、异常、安全、安全、正常、强制性的、强制动作、急停12、相反13、方向、速度、行程14、操作机构、触头系统、外壳15、操作机构、按钮式、滚轮式16、瞬时式、蠕动式、交叉从动式、自动、非自动17、动作要求、安装位置、触头数量18、无机械接触、无触点19、多组、多回路20、接触系统、操作系统、转轴、手柄、定位机构二、判断题：1、×2、×3、×4、√5、×6、√7、√8、×9、三、选择题：1、A2、C3、C4、C5、B6、C四、问答题：答：1、主令电器是用作接通或断开控制电路，以发出指令或作程序控制的开关电器。
常用的主令电器有：按钮、位置开关、万能转换开关、主令控制器等。
2、按钮是一种具有用人体某一部分所施加力而操作的操动器，并具有储能复位的一种控制开关。
它是在控制电路中发出指令或信号去控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电气联锁。
3、选用位置开关主要根据动作要求、安装位置及触头数量选择。
三、试案一、填空（每空1分,共30分）：1、低压电器产品型号的类组代号中，各符号代表的意义如下：H________________，R___________，C___________。
