MNS低压柜的抽屉通常用8E

GCK 柜型结构骨架模数E 功能单元主母线最大电流垂直母线最大电流主母线安装方式GGD MNSGCS MNS固定分隔组合式C 型材25mm 8E/4、8E/2、8E 、16E 、24E 6300A 2000A 背部柜顶GCS抽出式8MF 型材20mm 8E/2、8E 、12E 、4000A 1000A 背部16E 、24E GCK抽出式异型钢20mm 10E 、20E 、30E 、40E 、45E3150A 600A 柜顶GGD 固定式3150A 柜顶型号定义（德文缩写）:M：标准模件（Modulares）N：低压（Niederspannungs）S：开关配电装置（Schaltanlagen-system）关电装置MNS 是来自ABB的最先进的低压开关柜技术 MNS 技术由德国引进，是ABB全球化的标准 MNS 在全球已有40年的历史 MNS 产品不断升级，MNS-MNS2.0-MNS3.0 运行更可靠 结构更紧凑操作维护更方便 操作、维护更方便 完善的智能化系统MNS在欧洲和中国的天津及上海进行了由第三方执行的各种试验MNS型式试验5500A大电流试验主开关100KA O CO100KA O-CO试验盐雾试验振动试验绝缘材料试验经济性好安全性好设计紧凑•已按IEC 439-1进行了型式试验对建筑和工业应用是最佳选择 高度的标准化装配使工程设计和工业生产极为方便•已按IEC 1641 进行了35 kA (440 V; 0,1 s) 防弧试验•每个开关柜都经过例行试验•MNS30具有无功功率补偿减少了运行成本主母线系统布置在柜的后部，保证了运行的安全性MNS3.0灵活性好可靠性好500000MNS •模块化的设计•完善的产品系列•对用户的特运行和环境要求有最佳的适应性••已在全世界销售了500.000 多台MNS 开关柜•机械和电气部件具有顶级的质量•因配电母线绝缘，易于改装、扩建高抗腐蚀能力•机械部分无需维修•已取得ISO 9001 认证P26西安航天资质证书z标准：IEC60439-1，GB7251.1-2005z额定绝缘电压Ui：690V AC 3P400V AC3P z额定工作低压Ue：400V AC 3Pz额定冲击耐受电压Uimp: 8kVz过电压等级:III额定工作频率50/60Hz额定工作频率:50/60Hzz主母线额定电流Ie:5500A(6300A)z额定峰值耐受电流Ipk:220kAz额定短时耐受电流Icw:100kAz配电母线额定电流Ie:1200kA(2000A)z额定峰值耐受电流Ipk:110kA(176kA)额定短时耐受电流I50kA(80kA)z额定短时耐受电流Icw:50kA(80kA)z防护等级：IP30-IP54z结构尺寸：高2200mm宽400，600，800，1000，1200mm深400，600，800，1000，1200mm模数25mm免维护骨架及金属结构件为覆铝锌板，具优良的表面保护性能自攻螺丝紧固良好的接地连续性组合灵活可靠组合灵活，可靠基本骨架均带25mm模数孔采用柔性加工工艺保证精度和强度采用柔性加工工艺，保证精度和强度框架结构无需专用工具便可组装成各种形式的柜体:前操作式/背靠背式/单台/多台组合式等防磁结构，有效防止涡流发热在MNS2.0系统中将同一功能组的零部件组装后，可构成一个简便的机械和电气功能组件，包括动力组件和控制组件。

MNS低压柜的抽屉通常用8E/4、8E/2、16E、20E、24E最佳答案指抽屉的高度,E=258E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)8E=抽屉高度为200宽度为60012E=抽屉高度为300宽度为60016E=抽屉高度为400宽度为60020E=抽屉高度为500宽度为60024E =抽屉高度为600宽度为600根据回路的电流以元件来选择8E/4 1/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/2 1/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM 1单元额定电流最大250A(可装250型及以下塑壳断路器) 12E=300MM 单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM 2单元额定电流最大630A(可装630型及以下塑壳断路器) 20E=500MM 单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM 3单元额定电流最大630A(可装630型及以下塑壳断路器) 一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

抽屉的推拉机构与塑壳断路器的操作机构是分别独立的。

柜体有效安装高度200mmx9层=1800mm抽屉单元设有机械联锁装置抽屉柜模数GCK,MNS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1800即可以放9层一单元抽屉,或放18只1/2抽屉,或36只1/4抽屉抽屉规格一般有:1/4单元(电流最大63A),1/2单元(电流最大100A),1单元(200高,电流最大到250A),单元(300高,电流最大到400A),2单元(400高,电流最大到630A),单元(500高,电流最大到630A),3单元(600高,电流最大到630A)GCS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1760即可以放11层一单元抽屉,或放22只1/2抽屉抽屉规格一般有:1/2单元(电流最大63A),1单元(160高,电流最大到250A),单元(240高,电流最大到400A),2单元(320高,电流最大到630A),3单元(480高,电流最大到630A),4单元(640高,电流最大到630A)。

MNS是一种模块化、多功能的低压配电柜。

应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。

如:馈电回路与电动机控制回路可混装在一起。

MNS是一种全系列的低压开关柜，可以满足您全方位的需求。

适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性。

人性化的设计，加强了对人身和设备安全所需的保护。

MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

执行标准:IEC60439.GB7251.1。

技术数据1、一般数据1.1 应用场合：配电、电动机控制1.2 执行标准：IEC60439、GB7251.11.3 环境温度：-5oC—40oC1.4 环境相对湿度40℃时不超过50%，在较低温度时，允许有较高的相对湿度，(如:20oC时为90%)1.5 安装地点：室内1.6 海拔高度：≤2000m2、机械数据2.1 进出线形式：电缆/母线槽(桥）2.2 电缆进出：顶部/底部2.3 接线形式：柜前/柜后2.4 防护等级：IP30、IP40、IP542.5 功能单元隔离形式：全隔离或部分隔离3、柜体尺寸3.1 高度：22003.2 宽度：600,800,900,10003.3 深度：600,800,10003.4 表面处理：高压静电环氧粉末喷涂妄603.5 柜体颜色：5Y8/1或根据用户要求4、电气数据4.1 额定绝缘电匝:至1000V4.2 额定工作电压:至660V4.3 额定频率:50/60HZ4.4 额定冲击耐受电压:8kV4.5 辅助电路额定电压:AC380.220V/DC24.6 过电压等级：Ⅲ4.7 污染等级：34.8 额定电流：5000A4.9 水平母线额定电流：5000A4.10 垂直母线额定电流：1000、1250A5、水平母线5.1 额定短时耐受电流：50/80/1OOkA5.2 额定峰值耐受电流：105/176/220kA6、垂直母线6.1 额定短时耐受电流: 50/80kA6.2 额定峰值耐受电流：105/176kA7、接地系统:TT，IT，TN-S,TN-C-S8、最大进出线断路器:5000A*(1)带玻璃门的柜体，其最小深度为725(2)为了方便水平母线的敷设,同一排列的系统,柜体深度应统一。

MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。

抽屉开关说明书篇一：MNS抽屉开关操作说明MNS操作说明一．8E/4.8E/2抽屉开关小手柄操作说明1. 分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。

2. 抽出位置：主开关和控制回路开，抽屉可推进和拉出。

3. 试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。

4. 分断位置：抽屉锁定在此位置上，主开关和控制回路断开。

5. 按下行程：开关手柄向里按动后，才能从O位置转向I位置，返回时不需推动，只需将手柄从I旋向O位，分闸后自动弹出。

6. 操作手柄给主开关分断、试验、分离三位置加挂锁，作为安全保护，最多可加3把挂锁。

（图）操作顺序：合闸：将手柄转到抽出位置推进到分离位置将手柄转到分离位置查看负荷侧接线可靠将手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将手柄转到分断位置作好合闸准备手柄向下按同时向连接位置转动到位合闸完毕停电检修将手柄从连接位置转到分断位置手柄自动弹出将手柄转到抽出位置拉出抽屉停电检修二．8E-24E抽屉机构手柄操作说明1.当机构手柄达到连接位置时，机构解除机械闭锁，开关柄可进行合闸和分闸操作。

2.当主开关合闸后，机构手柄不可进行操作。

1．分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。

2．抽出位置：主开关和控制回路开，抽屉可推进和拉出。

3．试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。

4．连接位置：抽屉锁定在次位置上，对主开关解除闭锁，这时主开关可以进行合闸和分闸，当主开关合闸后，本手柄被机构连锁装置锁住。

二8E-24E抽屉主开关手柄操作说明1．复(转载自: 唯才教育网:抽屉开关说明书)位位置：带分励的抽屉及抽屉内断路器故障后，，其断路器一次回路断开。

在故障排除后，断路器需先复位后才可进行合分闸操作。

2．分断位置：主开关在断开位置。

3．连接位置：主开关和控制回路接通。

操作顺序：合闸：将机构手柄转到抽出位置主开关手柄转到分断位置推进到分离位置将机构手柄转到分离位置查看负荷侧接线可靠将机构手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将机构手柄转到连接位置作好合闸准备主开关手柄从分断位置转动到连接位置合闸完毕停电检修：将主开关手柄从连接位置转到分断位置将机构手柄转到抽出位置拉出抽屉停电检修开关复位：带分励的抽屉及抽屉内断路器故障后，其断路器一次回路断开。

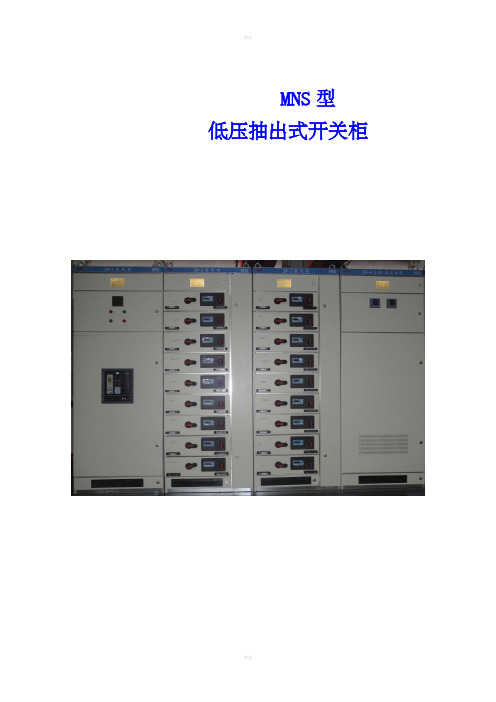

MNS型低压抽出式开关柜一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、产品型号及含义M N SZ-智能化产品N-四极产品P1-单台断路器P2-二台断路器P3-三台断路器类别MH-MCC后出线，MC-MCC侧出线M3-MCC(3×630A以上)后出线M4-MCC(3×630A以上)侧出线基本类型A-标准型，B-经济型，C-高防护等级型水平母线额定电流代号或设计序号1-水平母线额定电流≤2500A2-水平母线额定电流≤4000A3-水平母线额定电流≤5000A低压抽出式开关柜三、产品特点MNS系统与传统产品相比，具有更多优越性，其技术水平达到九十年代国际先进水平。

●设计紧凑：以较小的空间容纳较多的功能单元；●结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；●采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

MNS系列低压配电屏抽屉开关的操作
配电抽屉的分类卜
配电盘抽屉的操作，是靠操作抽屉把手至相应的位置来实现的，配电盘抽屉把手大致分两类，8E/4和8E/2以及8E到24E。

不同类型抽屉的操作把手略有不同，如图1所示。

(a) (h会
图1抽屉把手示意图
(a)8E/4和8E/2规格抽屉把手
(b)8E到24E规格抽屉把手
配电抽屉把手通过连杆机构，带动抽屉内的开关实现分合闸操作，抽屉示意图如圉2所示。

抽屉的插入操作也是同样，在推入至隔离位置时，抽屉会自动锁住，开关手柄会跳到“分闸位置”。

如果要将抽屉继续推入到工作位置，须将手柄拨回到“移动位置”，抽屉才可以被完全推入。

大的抽屉的重量相当重，因此，在执行抽屉的插入和抽出操作时，下列安全措施在任何时候必须遵守：
(1)在将抽屉抽出大约一半时，操作者需用双手托住抽屉的下方两侧；
(2)对16E及以上的抽屉规格，必须由两个人同时操作，两个人需同时托住抽屉的底部两侧，或使用抽屉左右侧板上附带的拉环。

(3)抽屉不可长时间被放置在安全停止位，因此此时抽屉的重心已经在柜体之外，可能造成抽屉的机械损伤。

处千隔离位置或安全停止位的抽屉不可以被用千人员攀爬，这样会造成人身危险及开关柜的机诫损伤。

将抽屉手柄打在“试验位置”时，可以对带接触器的控制回路进行试验，而不需将抽屉拉出。

抽屉在“分闸位置”、“试验位置”和“隔离位置”时，可以在手柄上挂最多3把挂锁，用千防止抽屉被意外抽出。

当抽屉没有使用时，请将手柄置于分闸或隔离位置。

MNS低压开关柜产品说明书页脚内容0注意！对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

页脚内容1目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述页脚内容22.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路页脚内容34 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾页脚内容47 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具页脚内容5页脚内容61． 总则1.1概述MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

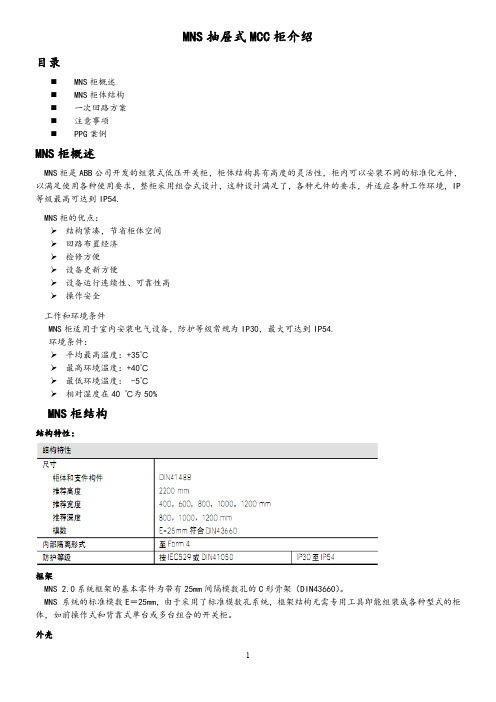

MNS抽屉式MCC柜介绍目录⏹ MNS柜概述⏹ MNS柜体结构⏹一次回路方案⏹注意事项⏹ PPG案例MNS柜概述MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP 等级最高可达到IP54.MNS柜的优点：结构紧凑，节省柜体空间回路布置经济检修方便设备更新方便设备运行连续性、可靠性高操作安全工作和环境条件MNS柜适用于室内安装电气设备，防护等级常规为IP30，最大可达到IP54.环境条件：平均最高温度：+35℃最高环境温度：+40℃最低环境温度： -5℃相对湿度在40 ℃为50%MNS柜结构结构特性：框架MNS 2.0系统框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。

MNS 系统的标准模数E＝25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如前操作式和背靠式单台或多台组合的开关柜。

外壳MNS 2.0系统按不同的使用要求，可设计出不同防护等级的外壳。

后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。

铰链框架可作安装电子器件和仪表板用，也可作装置框架用。

铰链框架的安装位置上可加带/不带观察孔的盖板。

柜底部可提供底板，加装法兰板后可安装电缆槽。

门板和外壳可装配单个/多个通风口，顶板可为全通风型（IP40和IP41）。

柜架结构抽出式开关柜可分为：装置小室、母线小室和平电缆小室。

尺寸（高*宽*深）：2200mm*1000mm*600/800/1000/1200mm.抽出式组件由组件本身和组件安装小室两部分组成，动力单元和控制单元的组件为抽出式安装，标准规格为8E/4、8E/2、8E、16E、24E。

4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E （200MM）。

MNS氐压开关柜产品说明书注意!对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

目录1总则概述标准与规范使用条件2结构形式与技术参数电气数据防护等级结构形式结构形式概述抽出式开关柜母线系统抽屉单元PC柜无功功率补偿柜进出线电缆室外形尺寸与重量插拔式/固定式开关柜母线系统功能单元PC和无功功率补偿柜进出线电缆室外形尺寸与重量3主要电气元件介绍一次回路二次回路4主结线方案5运输与保管运输交货与中间保管6基础与现场安装安装现场的一般要求配电室平面布置方案开关柜的基础以配电室地板作为基础混凝土地坪上的基础框架电缆沟施工开关柜的安装母线的安装电力电缆和控制电缆的安装开关柜的接地安装的收尾7开关柜的运行起动前的准备工作起动开关柜的操作框架式断路器的操作抽屉式开关柜的操作8E/4和8E/2抽屉单元的操作8E、16E、24E抽屉单元的操作横刀熔单元的操作插拔式开关柜的操作8维护检查保养损坏元件的更换9备品备件和专用工具1 .总则概述MN 驰采用标准模件、由工厂组装(FBA 的低压开关柜，它适用丁交流50/60HZ, 额定工作电压＜ 660V,额定电流6300A 及以下的供配电系统，作为电能分配、转换、 控制和无功功率补偿之用。

MNS 柜架用进口优质敷铝锌钢板或优 质冷轧钢板弯制成零部件，通过自攻锁紧螺 钉或六角螺钉紧固互相连接而成，再按方案 变化需要，加上相应的门，封板，隔板，安 装支架，以及母线，功能单元等零部件，组 装成一台完整的装置，装置内零部件尺寸， 隔室尺寸实行模数化(模数单位 E= 25mm 。

抽屉高度(E=25)8E/4 1/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/2 1/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM 1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM 1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM 2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM 2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM 3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

抽屉的推拉机构与塑壳断路器的操作机构是分别独立的。

柜体有效安装高度200mmx9层=1800mm抽屉单元设有机械联锁装置MNS低压柜的抽屉通常用低压柜的抽屉 8E/4、8E/2、16E、20E、24E指抽屉的高度,E=25.8E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)8E=抽屉高度为200宽度为60012E=抽屉高度为300宽度为60016E=抽屉高度为400宽度为60020E=抽屉高度为500宽度为60024E=抽屉高度为600宽度为600根据回路的电流以元件来选择8E/4 1/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/2 1/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM 1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM 1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM 2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM 2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM 3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

MNS型交流低压配电柜安装使用说明书1. 概述及用途MNS型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜。

产品技术标准符合IEC439M《低压成套开关设备和控制设备》；GB7251.1《低压成套开关设备》等标准要求。

MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢，轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50-60Hz，额定工作电压660V及以下的电力系统的配电设备的电能转达换、分配及控制之用。

2. 使用条件2.1 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

2.2 大气条件：空气清洁，相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。

2.3 海拔高度不超过2000m。

2.4 本装臵适应于以下温度的运输和储存过程：-25℃至55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装臵不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

2.5 如果上述使用条件不能满足时，应由用户和制造厂协商解决。

2.6 当本装臵使用海上石油和核电站时，应另行签订技术协议。

3. 结构特征装臵的基本柜架为组合装配结构，柜架的全部结构都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装臵，装臵内零部件尺寸，隔室尺寸实行模数化（模数单位E=25mm，下同）3.1 动力配电中心（以下简称PC）3.1.1 PC柜内分成四个隔室：水平母线隔室：在柜的后部；功能单元隔室：在柜前上部或柜前左边；电缆隔室：在柜前下部或柜前右边；控制回路隔室：在柜前上部；3.1.2 柜内安装的框架式断路器，均能在关门状态下实现柜外电动操作，视察断路器的分合闸状态和根据操作机构与门的位臵关系，判断出断路器在试验位臵还是在工作位臵。

MNSH低压抽出式开关柜简介一、产品优势：MNSH低压抽出式开关设备是采用目前先进的柜体组合装配式结构，既可正面操作，也可以装成反面操作。

可广泛应用于发电厂、变电所和大型建筑、机场、医院、工矿企业、地铁工程等各种低压配电系统作供电及配电之用。

MNSH低压开关柜包括固定技术和抽屉技术，选用材料又分钢板结构技术和塑料结构技术，后者技术水平达到当代国际水平。

本装置是一种用标准模件由工厂组装的组合式低压开关柜，适用于交流50~60Hz、额定工作电压600V及以下供电系统，用于发电输电、配电、电能转换和电能消耗设备的控制。

二、产品性能和特点：MNSH是一种全系列的低压开关柜，可以满足您全方位的需求。

适用于4000A以下的所有低压系统。

MNSH低压抽屉柜的整体结构布局美观、大方、线条流畅，抽屉功能单元的划分合理，符合电气参数的要求。

主构架采用C型开口型钢或覆铝锌板冲压成型，为全组装结构，结构紧凑。

装置的各功能室相互隔离，各室的作用相对独立。

MNSH型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。

室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，使装置的主电路具备较高短路强度能力。

MNSH型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

抽屉可设计为四分之一单元，抽屉单元设有机械联锁装置。

采用高强度阻燃型工程塑料组件，安全防护性能高。

产品符合相关的国际及国家标准，.额定电流5000A，能安装8/4E抽屉36只，8/2E抽屉18只，8E抽屉9只，抽屉最大电流600A，具有以下几点优点：配电柜的基本柜架为组合式装配结构,结构通用性强，以25mm为模数的型材能满足各种结构型式；根据需要或不同的使用场合，柜体内可安装多种型号及规格的元器件,以满足各种使用要求。

MNS低压柜的抽屉通常用8E
/4、8E/2、16E、20E、24E的规格说明
指抽屉的高度,E=25.
8E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)
8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)
8E=抽屉高度为200宽度为600
12E=抽屉高度为300宽度为600
16E=抽屉高度为400宽度为600
20E=抽屉高度为500宽度为600
24E =抽屉高度为600宽度为600
根据回路的电流以元件来选择
8E/41/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/21/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM1.5单元额定电流最大
630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)
16E=400MM2单元额定电流最大630A(可装630型及以下塑壳断路
器)20E=500MM2.5单元额定电流最大630A(可装630型及以下塑壳断路
器)24E=600MM3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

抽屉的推拉机构与塑壳断路器的操作机构是分别独立的。

柜体有效安装高度200mmx9层=1800mm
抽屉单元设有机械联锁装置。
