MNS型低压抽出式开关柜使用说明书一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、正常使用环境条件● 周围空气温度不高于＋40℃，不低于－5℃，并且24h内其平均温度不高于＋35℃；● 大气条件：空气清洁，相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如＋20℃时为90%，但为考虑到温度变化，有可能会偶然地产生适度的凝露；● 海拔高度不超过2000m；● 本装置适应于以下温度的运输和储存过程：－25℃至＋55℃的范围之间，在短时间内(不超过24h)可达到＋70℃，在这些极限温度下装置不应遭受到任何不可恢复的损伤，而且在正常的条件下应能正常工作；三、产品特点● 设计紧凑：以较小的空间容纳较多的功能单元；● 结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流250A及以下。

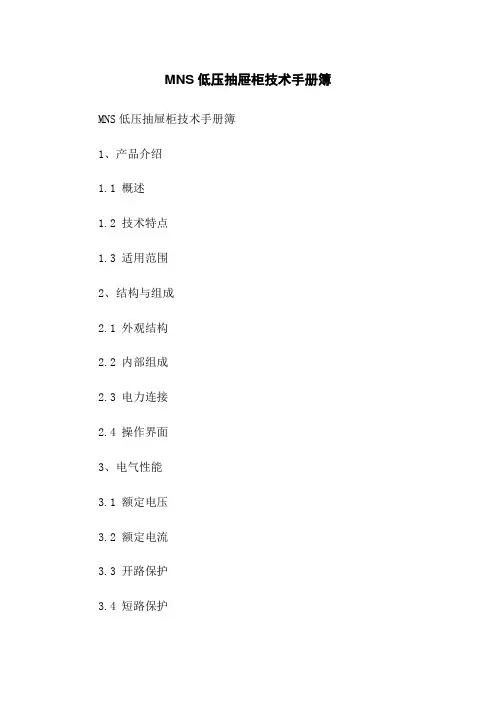

MNS低压抽屉柜技术手册簿MNS低压抽屉柜技术手册簿1、产品介绍1.1 概述1.2 技术特点1.3 适用范围2、结构与组成2.1 外观结构2.2 内部组成2.3 电力连接2.4 操作界面3、电气性能3.1 额定电压3.2 额定电流3.3 开路保护3.4 短路保护3.5 过载保护3.6 电气寿命4、安装与调试4.1 安装要求4.2 布置与安装4.3 连接与接线4.4 调试流程4.5 调试注意事项5、使用与维护5.1 启动与停机5.2 操作要点5.3 维护保养5.4 故障处理5.5 安全注意事项6、附件附件1、抽屉柜尺寸图附件2、电气连接示意图附件3、装配工艺流程图附件4、技术参数表格7、法律名词及注释7.1 低压电器：根据国家标准，额定电压低于1000V的电器设备。

7.2 过载保护：通过在设计中引入过载保护装置，当电路超过额定负载时，能自动切断电路，保护设备和线路安全。

7.3 短路保护：通过在设计中引入短路保护装置，当电路出现短路故障时，能迅速切断电路，防止电流过大造成设备损坏或起火。

7.4 电气寿命：抽屉柜正常运行的时间，通常以小时为单位。

8、本文档涉及附件：附件1、抽屉柜尺寸图附件2、电气连接示意图附件3、装配工艺流程图附件4、技术参数表格9、本文所涉及的法律名词及注释：7.1 低压电器：根据国家标准，额定电压低于1000V的电器设备。

7.2 过载保护：通过在设计中引入过载保护装置，当电路超过额定负载时，能自动切断电路，保护设备和线路安全。

7.3 短路保护：通过在设计中引入短路保护装置，当电路出现短路故障时，能迅速切断电路，防止电流过大造成设备损坏或起火。

7.4 电气寿命：抽屉柜正常运行的时间，通常以小时为单位。

GCK抽屉柜使用说明书2010年03月概述:GCK系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCK低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

后者技术水平达到八十年代水平。

GCK系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

本公司生产的GCK系统柜已通过国家强制性产品认证。

产品特点：设计紧凑：以较小的空间能容纳较多的功能单元。

结构通用性强，组装灵活：以25mm为模数的C形型材能满足各种结构形式，防护等级及使用环境的要求。

采用标准模块设计：分别可组成保护、操作、控制、调节、测定、批示等标准单元；用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的框架结构和抽屉单元。

安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

技术性能高：主要参数达到当代国际技术水平。

压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。

装配方便：不需要特殊复杂工具。

用途:GCK型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

执行标准:本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。

结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

GCK 低压抽屉式开关柜概述：GCK、GCL系列低压抽出式开关柜式是我公司根据广大用户的需求而设计的，具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推荐产品和第九批节能产品。

型号说明：适用范围：GCK1、GCL1、GCJ1系列适用于交流50Hz，额定工作电压380V~660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）之功能，满足工矿企业、高层宾馆、机场、医院等供配电及动力控制之用。

主要技术参数：额定绝缘电压：660V额定工作电压：380V 660V辅助电路额定电压：AC、200V 380V DC、110V 220V使用频率：50~(60)Hz额定电流：水平母线<3150A，垂直母线630A 800A额定短时耐受电流：105KA/1s 中性母线30KA/1s额定峰值电路：105KA/0.1s，50KA/0.1s功能单元（抽屉）分断能力：50KA（有效值）外壳防护等级：IP30、IP40母线设置：三相四线制、三相五线制符合标准：IEC-439 BS5486 VDE0660 GB7251 NEMAIC2-322 JJB/T9661操作方式：就地、远方、自动使用条件：海拔高度不超过2000M。

周围空气温度不高于+40摄氏度，并且24小时内其平均温度不高于+35摄氏度，周围空气温度不低于-5摄氏度。

大气条件：空气清洁，相对湿度在温度为+40摄氏度时不超过50%，在温度较低时允许有较高的相对温度，例如+20摄氏度时为90%。

没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震荡的场所。

与垂直面倾斜不超过5。

控制中心适应于以下温度的运输和储存过程，-25摄氏度至+55摄氏度，在短时间内（不超过24小时）不超过+70摄氏度。

MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。

低压配电柜的抽屉使用说明书-CAL-FENGHAI.-(YICAI)-Company One1低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。

MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。

二、技术参数1．装置的主要技术参数三、大抽屉图1① 合闸② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。

○11 ⑨ ①② ③⑦⑥ ⑤④ ⑧ ⑩2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。

3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。

4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。

5、红色的指示灯是表示未送电，绿灯表示运行状态。

1、QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。

2、QS2一般为合闸状态。

六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯七、小抽屉使用1、把手只能在4状态可以抽出或推进。

MNS低压开关柜产品说明书页脚内容0注意！对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

页脚内容1目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述页脚内容22.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路页脚内容34 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾页脚内容47 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具页脚内容5页脚内容61． 总则1.1概述MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

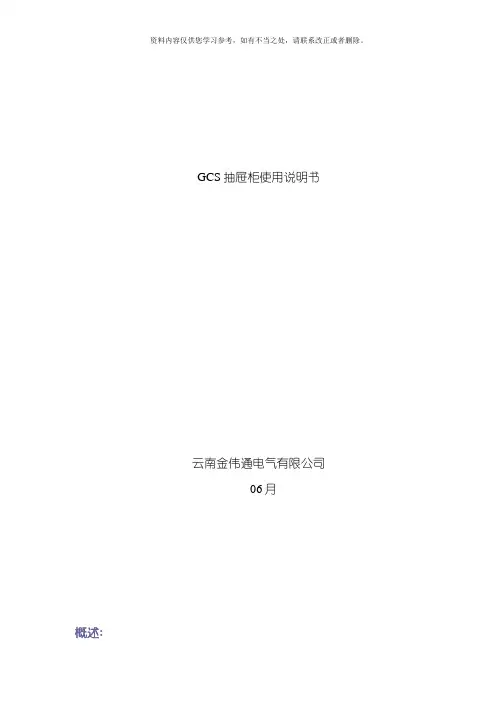

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流250A及以下。

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

GCS抽屉柜使用说明书云南金伟通电气有限公司06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要, 能广泛用于陆用、电站等工矿企业配电系统。

产品特点:本产品具有分断能力高, 动热稳定性好, 结构先进、合理、电气方案切合实际, 系列性、通用性强, 各种方案单元任意组合, 一台柜体所容纳的回路较多, 节省占地面积、外形美观、防护等级高, 安全可靠, 维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz, 额定工作电压为400V( 690V) , 额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所, 也可用在大型发电厂, 石化系统等自动化程度高, 要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1- 《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点:1、框架采用8MF冷轧型材, 其型材的二侧面分别有模数为20mm和100mm安装孔, 使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种, 全组装式结构和部分(侧框和横梁)焊接式结构, 供用户选择。

3、开关柜的各功能室相互隔离, 其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式, 以增强母线抗电动力的能力, 是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

MNS低压开关柜产品说明书注意！对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述2.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路4 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾7 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具1． 总则 1.1概述MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

低压配电柜的抽屉使用说明书低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。

MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。

二、技术参数1．装置的主要技术参数表1三、大抽屉图1① 合闸② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用○11 ⑨ ①② ③⑦⑥ ⑤ ④ ⑧ ⑩1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。

2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。

3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。

4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。

5、红色的指示灯是表示未送电，绿灯表示运行状态。

图21、 QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。

2、 QS2一般为合闸状态。

六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯3 54 2 1 678七、小抽屉使用1、把手只能在4状态可以抽出或推进。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

2017年12月版Edison ＬＳＮ抽屉式低压开关设备安装使用说明书2017年12月版Edison LSN抽屉式低压开关设备安装使用说明书目录1、产品概述 (1)2、性能技术特点 (1)3、使用环境条件 (2)4、主要技术参数 (2)5、技术创新 (3)6、一次系列备选方案 (8)7、安装、使用、维修 (14)8、产品的运输和存放 (14)9、产品成套性 (14)10、订货需知 (14)Edison LSN抽屉式低压开关设备2017年12月版安装使用说明书１、概述Ｅｄｉｓｏｎ　ＬＳＮ是由库柏电力系统爱迪生电气研发（宁波）中心根据当今不断发展的电网低压配电系统需求，集成库柏工业百年的配电系统设计和生产经验精心研制的新一代低压开关柜设备。

该设备适用于６９０Ｖ及以下三相交流５０Ｈｚ／６０Ｈｚ的控配电系统，作为低压马达控制和动力配电中心，可广泛应用于发电厂、变电站、工况企业等电力用户。

Ｅｄｉｓｏｎ　ＬＳＮ是符合　ＧＢ７２５１．１和　ＩＥＣ６１４３９－１标准的一款高性能、高可靠性低压开关设备，额定电流最大可达６３００Ａ，并通过国家强制性试验认证。

全系列的开关设备配合库柏中压开关设备、变压器、电容器、熔断器，极大的提升了库柏为客户提供最为优化的配电解决方案能力，该配电系统解决方案几乎可以覆盖所有的电能应用领域：●电厂、系统变电站　●汽车制造、数据中心　●　钢铁、冶金　●轨道交通、采矿　●工业设施、基础设施　●大型商用、民用住宅　●新能源、光伏、风电　●机场、港口　●制药、造纸　●石油、化工２、产品性能及特点２．１可靠性符合　ＧＢ７２５１．１和　ＩＥＣ６１４３９标准，全系列产品通过国家权威检测机构型式试验，并获第三方　３Ｃ认证，主要型式试验有：　●温升极限验证　●短路耐受强度验证　●介电性能验证　●电气间隙及爬电距离验证　●保护电路有效性验证　●机械操作验证　●防护等级验证　●制造厂通过　ＩＳＯ９００１，ＩＳＯ１４００１，ＯＨＳＡＳ１８００１体系认证　●系统设备采用高品质的库柏元器件，提高设备整体质量，保证设备寿命期限内均处于最佳运行状态　12017年12月版Edison LSN抽屉式低压开关设备２．２　系统安全■　主母排额定电流可高达６３００Ａ，主母线额定短时耐受电流高达１００ｋＡ／ｓ（有效值）／２２０ｋＡ（峰值）；■　Ｅｄｉｓｏｎ　ＬＳＮ采用　Ｆｏｒｍ３ｂ／４ｂ内部分隔形式，水平母线隔室与功能单元隔室之间用金属隔板分隔（３ｂ／４ｂ有）；电缆隔室与水平母线隔室间用金属隔板分隔（３ｂ／４ｂ有）；功能单元隔室之间用钢板分隔（３ｂ／４ｂ有）；功能单元关联的外接导体端子与其它功能单元端子和母线分隔（仅　４ｂ有）；有效防止开关元件因故障引起的燃弧与其它隔室或母线之间的事故蔓延，确保操作人员安全；■　可安装库柏可选的电弧故障保护系统　ＡＲＣＯＮ　®，ＡＲＭＳ®功能　，为人员和系统提供最高等级的安全保障。

安装使用说明书G C K -CAL-FENGHAI.-(YICAI)-Company One1低压抽屉式开关柜 (GCK)安装使用说明书塞贝克（深圳）电力技术有限公司一、产品概述GCK低压开关柜具有国际先进的水平的组合式低压成套开关设备，由动力配电中心(PC)和电动机控制中心(MMC)二部分组成，用于交流50Hz，额定工作电压660V及以下的三相配电系统中。

作为电力系统发电厂，变电站、工矿企业和高层建筑中受电、馈电、照明、电动机控制和无功补偿等用。

GCK低压开关柜符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。

二、产品型号含义三、产品使用环境1、周围空气温度不高于+40℃不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。

2、户内使用，使用地点的海拔高度不得超过2000m。

3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整(符合GBJ232-82标准)。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6、用户有特殊要求时，可以与制造厂协商解决。

7、性能指标装置的设计符合下列标准IEC439－1 低压成套开关设备和控制设备GB7251 低压成套开关设备1、装置框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。

框架结构的连接采用了新工艺的自攻螺钉和ESLOK螺丝，所有框架零件均为免维修型，单面安装，布局紧凑、操作安全，框架结构无需专用工具即能组装成各种型式的柜体。

2、装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各单元的功能相对独立。

3、功能单元a. 抽屉层高的模数为25mm。
