高能一次锂亚硫酰氯电池ER14250技术标准

地址：广东省广州市番禺区沙湾镇市良路西村段912号DATE: 2019/2/28LiSOCL2 Battery Specification锂亚电池规格书MODEL/型号: ER14250-2PF 3.6VPrepared By/Date 编制/日期Checked By/Date审核/日期Approved By/Date批准/日期Customer Approval 客户批准Signature确认Date日期Company Name：公司名称：Company Stamp：客户印章：--- Great Power Confidential ------ 保密文件 ---地址：广东省广州市番禺区沙湾镇市良路西村段912号DATE: 2019/2/28Amendment Records（修正记录）Edition (版本) Description（记述）Prepared by（编制）Approved by（批准）Date（日期）地址：广东省广州市番禺区沙湾镇市良路西村段912号DATE: 2019/2/281Scope（适用范围）This specification is applied to the reference battery in this Specification that manufactured by Great Power Battery Co., Ltd.本说明书适用于本书中所提及的广州市鹏辉电池有限公司制造的电池。

2Product Specification（产品技术规格）Table 1 (表 1)No. (序号)Item（项目）General Parameter(常规参数)Remark（备注）1 Rated Capacity（额定容量）1200mAh Discharge to 2.0V 0.5mA（0.5mA放电至2.0V）2 Nominal V oltage（正常电压）3.6VMean Operation V oltage（即工作电压）3V oltage at end ofDischarge（放电终止电压）2.0VDischarge Cut-off V oltage（放电截止电压）4 Max dimension(最大尺寸) φ14.5mm×H25.5mm5 Max weight(最大重量)10g4 Standard discharge（标准放电）Discharge to 2.0V 0.5mA（持续电流：0.5mA截止电压：2.0V）5 Max constant dischargecurrent(最大恒流放电电流)35mA6 Max. pulse current(最大脉冲放电) 100mA7 Ambient temperature range(环境温度范围)-55~ +85℃8 Storage life(贮存寿命)≥10 year(≥10年)Yearly self-discharge ≤ 1%(年自放电≤1％)3Performance And Test Conditions (电池性能及测试条件) 3.1 Standard Test Conditions（标准测试条件）：地址：广东省广州市番禺区沙湾镇市良路西村段912号DATE: 2019/2/28Test should be conducted with new batteries within one week Unless otherwise specified, test and measurement shall be done under temperature of 20±5℃ and relative humidity of 45~85%. If it is judged that the test results are not affected by such conditions, the tests may be conducted at temperature 15~30℃and humidity 25~85%RH.测试必须使用出厂时间不超过一个星期的新电池。

LS 14250E产品介绍2010年7月议程Saft用于智能表计应用的锂-亚硫酰氯LS 14250E优化设计电池 LS 14250E电池定义½AA电池尺寸主要特征技术性能: LS 14250E与主要竞争对手的ER14250 电池的对比 LS 14250E脉冲性能滥用测试结果针对智能表计应用的产品寿命预测LS 14250E: 针对智能表计应用的可靠性分析Saft用于智能表计应用的锂-亚硫酰氯LS 14250优化设计电池 用于智能表计的最高性价比电池高容量水平: 1.2Ah宽阔的工作温度范围: -50°C 到+85°C高品质等级的元器件电池结构设计优化用于长期持续放电的工业应用安全性获得美国安全检测实验室(UL) 认证通过联合国(UN)运输规章测试符合IEC 60086-4锂电池国际安全标准符合IEC 60079-11本质安全国际防爆标准(被授予T4温度组别)非限制性运输以及符合RoHS标准LS 14250E 电池定义碳包式电池结构玻璃-金属密封和激光焊接确保最佳的气密性特制Saft 专利电解液配方确保最低的自放电率正极碳棒玻璃-金属密封电流导针玻璃纤维隔膜镀镍钢外壳金属锂激光焊接½AA电池尺寸尺寸单位：mm主要特征约0.3 g锂金属含量9.4 g 典型重量25.15 mm 高度(最大)14.34 mm 直径(最大)物理特性-50°C/+85°C 工作温度范围最高+30°C 贮存(推荐)在+20°C 条件下贮存条件下贮存，，每年自放电率<1%自放电率20 mA推荐最大持续放电电流高达100 mA 脉冲能力(在＋20°C 的条件下，未放过电的电池以10µA 的基电流开始放电，在放电的过程中，每2分钟释放一个0.1秒的脉冲，此时的电压读数仍然高于3.0V) 4.32 Wh 标称能量3.6 V 标称电压(在0.1 mA 、+20°C 的条件下) 3.67 V 开路电压(在+20°C 的条件下)1.2 Ah 标称容量(在1mA 、+20°C 、截止电压为2.0V 的条件下)电特性½R6 –½AA电池尺寸参考Li-SOCl 2电化学体系技术性能: LS 14250E与主要竞争对手的ER 14250电池的对比电池在+20°C、3600Ω负载的条件下放电电压(V)LS 14250E竞争对手容量(Ah)技术性能: LS 14250E与主要竞争对手的ER 14250电池的对比个月，，然后在+20°C、3600 Ω负载的条件下放电 电池在+70°C高温条件下贮存1个月电压(V)LS 14250E竞争对手容量(Ah)技术性能: LS 14250E与主要竞争对手的ER 14250电池的对比电池在+70°C 高温条件下贮存1个月个月，，接着在+20°C 条件下放置7天后天后，，以10mA 电流放电5分钟刚开始阶段的电压延迟效应0.00.20.40.60.81.01.21.41.61.82.02.22.42.62.83.03.23.43.63.80.100100.000100000.000时间 (ms)电压 (V )LS 14250E竞争对手2,42,62,83,03,23,43,63,80:00:006:00:0012:00:0018:00:0024:00:00LS 14250E 脉冲性能脉冲测试脉冲测试：：在+20°C 的条件下的条件下，，电池以10µA 的基电流开始放电的基电流开始放电，，在放电的过程中，每2分钟释放一个50mA/0.1秒的脉冲电压(V)时间(h)LS 14250E 脉冲性能脉冲测试脉冲测试：：在+20°C 的条件下的条件下，，电池以10µA 的基电流开始放电的基电流开始放电，，在放电的过程中，每2分钟释放一个100mA/0.1秒的脉冲2,42,62,833,23,43,63,80:00:006:00:0012:00:0018:00:0024:00:00电压(V)时间(h)滥用测试结果0.01.02.03.04.05.06.012345时间 (h )充电电压 (V ) / 电流 (A )102030405060708090100电池温度 (°C ) 对竞争对手的ER 14250电池进行5V / 3A 的滥用充电试验15分钟后电池爆炸滥用测试结果对LS 14250E 电池进行5V / 3A 的滥用充电试验0.01.02.03.04.05.06.05101520253035404550时间 (h)充电电压 (V ) / 电流 (A )102030405060708090100电池温度 (°C )电池无排气电池无排气、、无起火无起火、、无爆炸滥用测试结果LS 14250E 在+60°C 的环境温度条件下的短路ATEX (3 mΩ)本质安全防爆安全试验0.01.02.03.04.05.06.07.08.09.010.00.00.51.01.52.0时间 (h)电压 (V ) / 电流 (A )102030405060708090100电池温度 (°C )被授予T4温度组别LS 14250E 证明了在测试的过程中电池被安全地完全放电并且无起火和无重量损失针对智能表计应用的产品寿命预测 基于以下产品规范标准中的数据:电流损耗:小于0.5 µA的不间断背景电流无脉冲电流只在无外部主电源时工作工作环境温度范围:-40°C到+70°C, 户外表截止电压:2.0 V工作环境湿度范围: 参照标准IEC 62052-11，年平均湿度小于75%，1年中的30天温度可为95%，其余时间湿度偶然可为85%适用于文件“LS14250E-LS14500电池使用寿命计算”修订版V1.0电池在电能表应用中，，预计可达到超过20年的使用寿命LS 14250E电池在电能表应用中LS 14250E: 针对智能表计应用的可靠性分析 以下证据证明了Saft电池的可靠性：Saft在表计行业中的国际化经验超过40年Saft产品的性能竞争对手总是在追随效仿Saft产品的性能电池在实际应用中的寿命证据Saft的复杂数学模型的预测结果与现场真实结果极其吻合性认证与国际电池标准执行ISO 14001环保体系认证,以最高标准履行其环保职责Saft公司确保可靠性和质量保证的方法LS 14250E电池的平均故障间隔时间(MTBF)为:243 266小时。

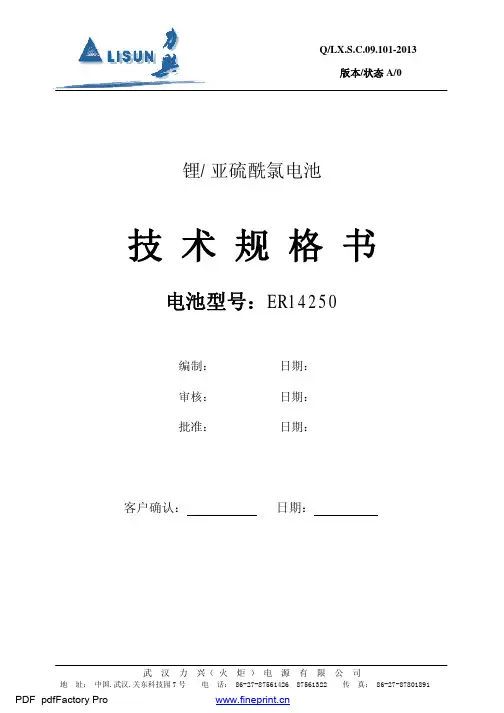

版本/状态A/0锂/亚硫酰氯电池技 术 规 格 书电池型号：ER14250编制： 日期：审核： 日期：批准： 日期：客户确认： 日期：版本/状态A/0- 2 -1. 目的1.1 对武汉力兴（火炬）电源有限公司出品的锂电池的产品规格、测试方法进行规范，避免因测试条件、方法的不同引起偏差。

1.2 指导客户正确选择和使用我公司电池。

2. 产品类别和产品型号表13．产品基本特性表2序号 项目 特性 1 标称容量*1200 mAh 2 放电容量(1mA 放电终止电压2.0V)1100±100 mAh3 标称电压** 3.6V4 工作温度范围 -55～+85℃5 最大脉冲电流 50 mA6 最大连续放电电流 35 mA7 结构及成分 亚硫酰氯、锂、乙炔黑、隔膜及不锈钢外壳等8标准重量10g* 标称容量：数值是在3.6K Ω/1mA 、20±2℃、截止电压为2.0V 的条件下测得的。

（所测得的容量值会随着放电电流、温度以及截止电压的不同而变化）** 标称电压：数值是在36K Ω/0.1mA 、20±2℃的条件下测得的。

类别 型号 锂亚柱式电池ER14250版本/状态A/0- 3 -4. 外形示意图及尺寸 4.1 外形示意图见下4.2 外形尺寸（尺寸单位：mm ）表3A B CDEFER142504.3±0.1514.1±0.210±0.223.4±0.21.5±0.225±0.35．外观电池的外观整洁，标志清晰，正负极标识正确，壳底和假盖表面无变形、锈迹、污点及泄漏。

6．特性 6.1电性能 表4序号 项目 测试条件常温一年内性能常温储存一年后性能开路电压 室温 20±2 ℃ 3.63～3.70V 3.63～3.72V 低温 -40±2 ℃ 3.63～3.70V 3.63～3.72V 1高温 60±2 ℃ 3.63～3.74V3.63～3.74V工作电压 放电负载：3.6K Ω室温 20±2 ℃ ≥3.2V ≥3.1V 低温 -40±2 ℃ ≥2.9V ≥2.8V 2 高温60±2 ℃≥3.3V≥3.2V版本/状态A/0- 4 -表4 续序号 项目 测试条件常温一年内性能常温储存一年性能放电负载：6.98K Ω 工作寿命终止电压：2.0V室温 20±2 ℃ ≥2000hrs ≥1900hrs 低温 -40±2 ℃ ≥1000hrs ≥900hrs 3高温 60±2 ℃≥1900hrs ≥1800hrs室温 放电负载：0.82K Ω 4容量快速检测终止电压：2.0V≥215hrs≥205hrs6.2性能检验6.2.1每项试验的样品数为6只。

锂亚硫酰氯电池知识1、什么是锂亚硫酰氯电池标称电压为3.6V，以金属锂为负极，以亚硫酰氯为正极，采用无机电解液的锂原电池称为锂-亚硫酰氯电池。

2、产品分类2.1 按电池工作特性分为容量型（后缀符号缺省）功率型（后缀符号为M）高温型（后缀符号为S）2.2 型号说明E R □□□□□□表示电池工作特性表示电池高度，单位mm表示电池直径的整数部分，单位mm表示该种电池为圆柱形表示为锂-亚硫酰氯电池2.3标注示例ER14505M 表示为电池高度为50.5mm、直径为14mm的功率型圆柱形锂-亚硫酰氯电池。

2.4 主要规格型号容量型：ER13150、ER14250、ER14335、ER14505、ER18505、ER26500、ER34615；功率型：ER14250M、ER14335M、ER26500M、ER18505M、ER34615M高温型：ER13150S、ER14250S、ER14505S、ER26500S、ER34615S3、电池结构3.1 功率型电池的结构及材料：电池的正极材料是碳，负极材料是金属锂，电解液是亚硫酰氯，用玻璃纤维隔膜将正负极隔开。

电池的结构为卷绕式。

结构简图如下。

3.2容量型电池的结构及材料：电池的正极材料是碳，负极材料是金属锂，电解液是亚硫酰氯，用玻璃纤维隔膜将正负极隔开。

电池的结构为碳包式。

结构简图如下。

假盖钢壳绝缘垫片热缩套管（PVC ）封口钢珠盖组绝缘垫片镍条负极（锂） 绝缘垫片PTC 隔膜正极电解液镍条电解液热收缩套管 （PVC ） 钢壳假盖绝缘垫片环氧树脂盖组负极（锂）顶膜边膜正极（碳包）封口钢珠底膜镍网4、电池特性:4.1 电池的比能量高达430Wh/kg(1000Wh/dm3)，在各种锂电池中是最高的。

4.2 开路电压高，单粒电池高达3.6伏（V）；工作电压高，工作电压随负荷变化，通常在3.2~3.6伏（V）之间。

4.3 自放电率低，年自放电率在2%以下；储存寿命长，室温下可储存10~15年。

亿纬锂亚硫酰氯电池是一种新型的电池技术，它采用了硫酰氯（S2Cl2）作为正极材料，相较于传统的锂离子电池具有更高的能量密度和长循环寿命。

随着全球对电动汽车和储能技术需求的不断增长，亿纬锂亚硫酰氯电池作为一种新型的储能技术逐渐受到人们的关注。

国际标准在亿纬锂亚硫酰氯电池的研发、生产和应用过程中起着重要的作用。

本文将对亿纬锂亚硫酰氯电池国际标准的相关内容进行系统的介绍，以期为相关行业提供参考和借鉴。

一、国际标准的意义国际标准是为了促进技术的发展和应用，保护消费者的权益，促进国际贸易的发展而制定的。

在亿纬锂亚硫酰氯电池的生产和应用过程中，严格遵循国际标准可以保证产品的质量和安全，促进国际合作和交流，提高产品的竞争力和影响力。

二、亿纬锂亚硫酰氯电池国际标准的内容亿纬锂亚硫酰氯电池国际标准主要涉及以下几个方面的内容：1. 产品的定义和分类：国际标准对亿纬锂亚硫酰氯电池的产品范围、种类、型号进行了定义和分类，明确了产品的基本特性和用途。

2. 技术要求：国际标准对亿纬锂亚硫酰氯电池的技术参数、性能指标、生产工艺、质量控制等方面进行了详细的规定，确保产品的性能和质量达到国际标准要求。

3. 测试方法：国际标准规定了亿纬锂亚硫酰氯电池的测试方法和试验评定的程序，包括电池的容量测定、循环寿命测试、安全性能测试等，为产品的检验和评定提供了科学的依据。

4. 标志、包装和运输：国际标准还对亿纬锂亚硫酰氯电池的标志、包装和运输进行了规定，确保产品在交付和使用过程中的安全和可靠。

5. 环境保护和安全：国际标准对亿纬锂亚硫酰氯电池的环境保护和安全使用方面进行了规定，强调了生产和使用过程中对环境的保护和对人身安全的保障。

三、亿纬锂亚硫酰氯电池国际标准的意义和影响遵循国际标准对亿纬锂亚硫酰氯电池的生产和应用具有重要的意义和影响：1. 促进国际贸易：遵循国际标准可以消除贸易壁垒，提高产品的国际竞争力，促进亿纬锂亚硫酰氯电池产品的国际贸易。

受控号实施日期2011/6/1
5、外形示意图和尺寸：
5.1、单只电池示意图5.2、尺寸
型号
∮ 1∮ 2H 1H 2备注ER14505
4.5mm 14.5mm 50.5mm 2.4mm 最大值6、外观：
7、技术要求：
序号
项目 2.3±0.1Ah 1.2±0.1Ah 2.0±0.1Ah 负载电阻660Ω
≥3.2V 容量
7.3负载电压7.2存储一年内性能测试条件室温 23±2℃ 低温 -20±2℃
7.1开路电压高温 60±2℃放电电阻1.6K Ω终止电压2.0V
室温 23±2℃
低温 -20±2℃
高温 60±2℃
室温 23±2℃
低温 -20±2℃
高温 60±2℃
文件编号HTQM-SPC-003
≥3.64V ≥3.64V ≥3.64V ≥3.2V ≥2.8电池表面无划痕、脏污、裂痕、皱纹、变形及电解液渗漏等缺陷。

武汉弘同科技有限公司· 标准文件版别0.0页次8/8受控号实施日期2011/6/1电池放电曲线图：
4.0
3.5
3.0
电压V
2.5
2.01.5
1.0
0.5
电池结构图
0 0.1 1 10 102 103 104 105
ER14505电池技术规格书
文件编号HTQM-SPC-003 附图：
文件名称ER14505型电池放电曲线图（23±3℃）
时间 h
100mA/30Ω17mA/165Ω2mA/1.6K Ω。

受控号实施日期08/10/30
5、外形示意图和尺寸：
5.1、单只电池示意图5.2、尺寸
型号
∮ 1∮ 2H 1H 2备注ER14250
4.5mm 14.5mm 2
5.5mm 2.4mm 最大值6、外观：
7、技术要求：
序号
项目 1.1±0.1Ah 0.6±0.1Ah 1.0±0.1Ah 负载电阻820Ω
≥3.2V 容量
7.3负载电压7.2存储一年内性能测试条件室温 23±2℃ 低温 -20±2℃
7.1开路电压高温 60±2℃放电电阻6.6K Ω终止电压2.0V
室温 23±2℃
低温 -20±2℃
高温 60±2℃
室温 23±2℃
低温 -20±2℃
高温 60±2℃
文件编号ANQM-RD-SPC-001
≥3.64V ≥3.64V ≥3.64V ≥3.2V ≥2.8电池表面无划痕、脏污、裂痕、皱纹、变形及电解液渗漏等缺陷。

武汉安能电源有限责任公司· 标准文件版别 1.0页次8/8受控号实施日期08/10/30电池放电曲线图：
4.0
3.5
3.0
电压V
2.5
2.01.5
1.0
0.5
电池结构图
0 0.1 1 10 102 103 104 105
ER14250电池技术规格书
文件编号ANQM-RD-SPC-001 附图：
文件名称ER14250型电池放电曲线图（23±3℃）
时间 h
40mA/80Ω4mA/820Ω0.5mA/7K Ω。

亚硫酰氯锂电池（ER△警告一操作使用亚硫酰氯锂电池安全说明该电池为包含危险材料（锂和有毒材料（亚硫酰氯具有高能量密度处于密封状态的电池。

所以，如果电池操作使用不当将导致变形、泄漏*、过热、爆炸、起火或产生刺激性/腐蚀性气体,造成人员伤害或设备损坏。

请遵守下述安全指导，以免发生事故。

请让您的客户、工业废料处理人员（包括再生处理人员等所有相关人员也遵守这些安全说明。

（*泄漏定义为液体意外地从电池流出。

ER亚硫酰氯锂电池亚硫酰氯锂电池（E R■严禁幼儿吞食。

请勿将电池置于婴幼儿拿得到的地方，以免他们误吞电池。

如果发生吞食事故, 请立即咨询内科医师。

■严禁用力挤压正极端子。

正极端子用玻璃密封，而突然和过度的外力（超过19.6N可能损坏玻璃密封。

如果密封损坏，可能出现泄漏并产生刺激性/腐蚀性气体。

■严禁摔落电池摔落可能损坏玻璃密封，导致泄漏并产生刺激性/腐蚀性气体。

■严禁对端子引脚进行焊接操作或将导线直接焊接到电池上。

焊接或锡焊产生的热量可能导致锂熔化，或损坏电池的绝缘材料，造成变形、泄漏、过热、爆炸、起火或产生刺激性/腐蚀性气体。

如果要将电池直接焊接到设备上，应仅对极耳或导线进行焊接操作，此外,烙铁温度也必须低于350C且焊接操作时间应少于5秒钟。

请勿使用焊浴，因为安装有电池的电路板可能停止移动，或电池可能掉入焊浴中。

另外,请勿使用过量焊剂，因为焊剂可能流到电路板其它位置，造成短路或电池充电。

■严禁电池短路。

应防止电池正负极端子出现短路。

请勿把电池和金属器件（如项链或发卡等一起搬运或存储。

请勿将多个电池从包装中取出并堆放或混合存储。

否则可能导致电池变形、泄漏、过热、爆炸。

■严禁充电。

该电池为非充电电池，不能用任何其它电源充电。

充电可能产生气体和内部短路，导致变形、泄漏、过热、爆炸、起火或产生刺激性/腐蚀性气体。

■严禁强行放电。

使用外部电源或其它电池强行放电可能造成电压降至0V以下（极性反转，产生气体并造成变形、泄漏、过热、爆炸、起火或产生刺激性/腐蚀性气体。
