110kV绝缘杆的耐压试验技术方案一、背景在电力输配电领域,绝缘杆是一种非常重要的设备。
绝缘杆负责将输电线路悬挂在远离地面的高空中,并对输电线路和附近环境进行隔离。
为了确保绝缘杆的质量和安全性能,需要通过耐压试验来检测其耐压能力是否符合设计要求。
本文将介绍一种针对110kV绝缘杆的耐压试验技术方案。
二、试验标准本次试验采用国家标准《架空输电线路金具第2部分:绝缘子及其支架》GB/T 22517.2-2013 作为试验标准。
三、试验环境•试验场地:室内试验场;•温度条件:采用常温试验,试验时室内温度应在5~40℃之间;•大气压力:试验场大气压力必须符合标准大气压,并在试验前进行检测。
四、试验设备•检测系统:使用二次仪表等电气设备进行耐压试验,包括高压发生器、高压绝缘子、高压绝缘电缆、试验变压器、焦耳热计等设备;•安全设备:绝缘杆通过钢丝绳吊挂,吊装时必须保证其处于牢固状态,并能够承受试验时所产生的力量。
五、试验步骤1.绝缘杆应按照设计要求组装完成,并依据设计要求连接对应的金具及电缆。
2.试验前,应对绝缘杆表面进行超声波检测,确保其表面无裂缝及其他损伤。
3.试验开始前,应对试验场地进行充分清理,并保证试验设备无异常情况。
4.将绝缘杆通过钢丝绳吊挂,并将高压绝缘电缆连接到绝缘杆上。
5.开始试验,启动高压发生器,逐步提高电压,直到电压达到预定值,保持1分钟。
6.试验过程中,应对绝缘杆表面进行检查,确保其表面无放电现象并无异常情况。
7.停止试验,逐步降低电压至0。
8.拆除试验设备,并对试验场地进行清理。
六、试验数据处理及判定标准1.每个绝缘杆的试验数据均应记录并保存。
2.绝缘杆通过此项试验需满足以下标准:•试验前、后绝缘杆外表面清洁,无油污、灰尘等不良情况;•电压按设计规定逐级升降,试验达到规定持续时间后,无电气击穿和放电现象;•绝缘杆表面无明显损伤和裂纹。
七、结论通过以上试验,可对110kV绝缘杆的耐压试验进行判定,确保其耐压能力符合设计要求并能够安全运行。

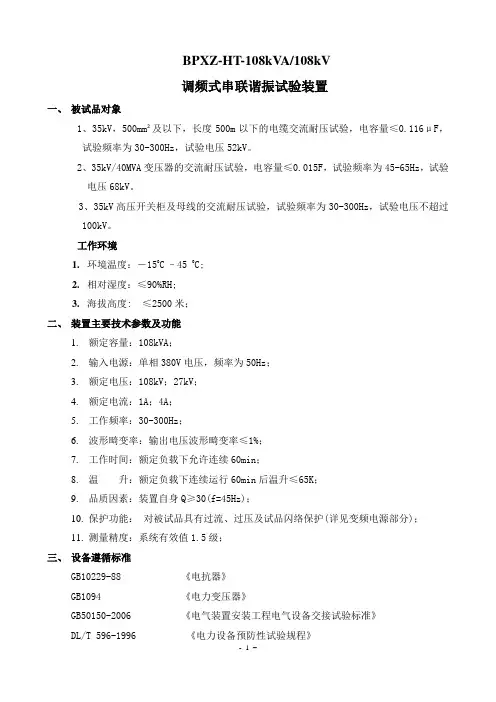

BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV,500mm²及以下,长度500m以下的电缆交流耐压试验,电容量≤0.116μF,试验频率为30-300Hz,试验电压52kV。
2、35kV/40MVA变压器的交流耐压试验,电容量≤0.015F,试验频率为45-65Hz,试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验,试验频率为30-300Hz,试验电压不超过100kV。
工作环境1.环境温度:-150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;二、装置主要技术参数及功能1.额定容量:108kVA;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:108kV;27kV;4.额定电流:1A;4A;5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;三、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》四、装置容量确定:35kV,500mm²及以下,长度500m以下的电缆交流耐压试验,电容量≤0.116μF,试验频率为30-300Hz,试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0.116×10-6×52×103=1.89A试对应电抗器电感量 L=1/ω2C=90H设计四节电抗器,使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H 验证:1、35kV/40MVA变压器的交流耐压试验,电容量≤0.015F,试验频率为45-65Hz,试验电压68kV。

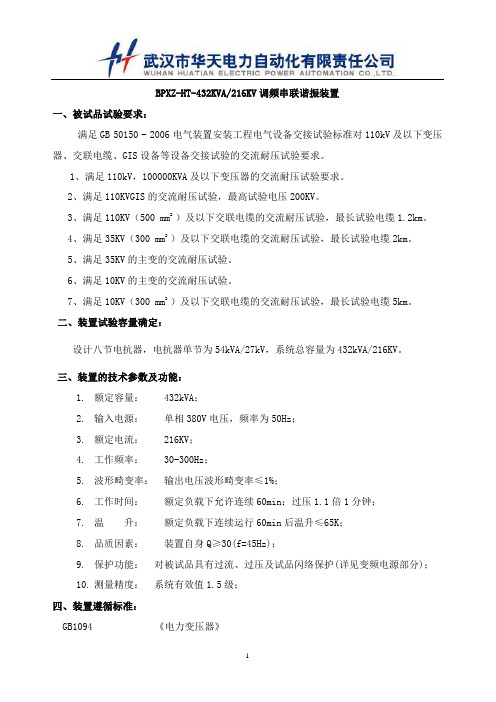

BPXZ-HT-432KVA/216KV调频串联谐振装置一、被试品试验要求:满足GB 50150 - 2006电气装置安装工程电气设备交接试验标准对110kV及以下变压器、交联电缆、GIS设备等设备交接试验的交流耐压试验要求。
1、满足110kV,100000KVA及以下变压器的交流耐压试验要求。
2、满足110KVGIS的交流耐压试验,最高试验电压200KV。
3、满足110KV(500 mm2 )及以下交联电缆的交流耐压试验,最长试验电缆1.2km。
4、满足35KV(300 mm2 )及以下交联电缆的交流耐压试验,最长试验电缆2km。
5、满足35KV的主变的交流耐压试验。
6、满足10KV的主变的交流耐压试验。
7、满足10KV(300 mm2 )及以下交联电缆的交流耐压试验,最长试验电缆5km。
二、装置试验容量确定:设计八节电抗器,电抗器单节为54kVA/27kV,系统总容量为432kVA/216KV。
三、装置的技术参数及功能:1.额定容量: 432kVA;2.输入电源:单相380V电压,频率为50Hz;3.额定电流: 216KV;4.工作频率: 30-300Hz;5.波形畸变率:输出电压波形畸变率≤1%;6.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;7.温升:额定负载下连续运行60min后温升≤65K;8.品质因素:装置自身Q≥30(f=45Hz);9.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);10.测量精度:系统有效值1.5级;四、装置遵循标准:GB1094 《电力变压器》GB4208 《外壳防护等级》GB311.1 《高压输变电设备的绝缘配合》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB10229-88 《电抗器》GB191 《包装贮运标志》《高电压试验技术》GB/T16927.1-2-1997GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空间间隙》ZBK41006-89 《试验变压器》GB7328-87 《变压器和电抗器的声级测量》IEC 358(1990)《耦合电容器和电容分压器》IEC 1000 《电磁兼容性》GB4793-1984 电子测量仪器安全要求GB/T2423.8-1995 电工电子产品基本环境试验规程GB/T3859.1-1993 半导体变流器基本要求的规定GB/T3859.2-1993 半导体变流器应用导则五、电缆与电抗器对照表:8台电抗器的配置使得系统简洁,同时提供了每次可根据被试电缆的长度、截面选择携带电抗器个数的条件及其不同的组合使用。

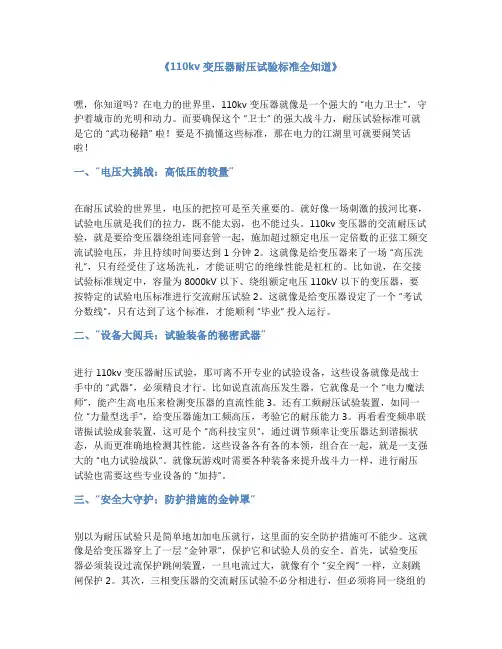

110kv变压器耐压试验110kV变压器耐压试验是电力设备运行前的一项重要测试,旨在验证变压器的绝缘性能和耐压能力,确保其安全可靠地运行。
本文将介绍110kV变压器耐压试验的目的、测试方法、测试步骤以及测试结果的评估。
一、测试目的110kV变压器耐压试验的主要目的是检测变压器的绝缘性能,验证其在额定电压下的耐压能力。
通过该测试,可以评估变压器的绝缘系统是否符合设计要求,以及是否存在绝缘缺陷或故障。
二、测试方法110kV变压器耐压试验通常采用交流耐压试验方法。
测试时,将变压器的高压绕组与低压绕组分别接地,施加额定电压的交流电源,持续一定时间,观察变压器的绝缘状况和耐压性能。
三、测试步骤1. 准备工作:检查测试设备和仪器的状态,确保其正常工作;清理变压器表面,确保无灰尘和杂物。
2. 连接接线:根据测试要求,将测试设备与变压器的高压绕组和低压绕组进行连接,确保接线正确可靠。
3. 施加电压:根据变压器的额定电压,设置测试设备的输出电压,并逐渐升压至额定电压,保持一段时间。
4. 观察检测:在测试过程中,观察变压器的绝缘状况,如有异常情况及时记录并停止测试。
5. 测试结果评估:根据测试数据和观察结果,评估变压器的绝缘性能和耐压能力是否符合要求。
四、测试结果评估根据110kV变压器耐压试验的结果,可以对变压器的绝缘性能进行评估。
通常,变压器的绝缘电阻应满足一定的要求,耐压测试中不应出现击穿或闪络现象。
如果测试结果符合要求,则说明变压器的绝缘系统良好,可以安全投入运行;如果测试结果不符合要求,则需要进一步分析原因,并采取相应的维修或更换措施。
110kV变压器耐压试验是确保变压器安全可靠运行的重要环节。
通过该测试,可以评估变压器的绝缘性能和耐压能力,及时发现和解决潜在的绝缘问题,保障电力系统的正常运行。

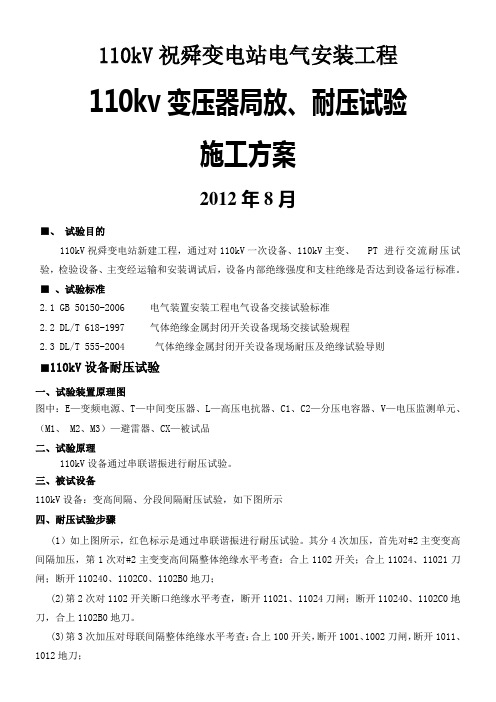

110kV祝舜变电站电气安装工程110kv变压器局放、耐压试验施工方案2012年8月■、试验目的110kV祝舜变电站新建工程,通过对110kV一次设备、110kV主变、PT进行交流耐压试验,检验设备、主变经运输和安装调试后,设备内部绝缘强度和支柱绝缘是否达到设备运行标准。
■、试验标准2.1 GB 50150-2006 电气装置安装工程电气设备交接试验标准2.2 DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程2.3 DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则■110kV设备耐压试验一、试验装置原理图图中:E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V—电压监测单元、(M1、 M2、M3)—避雷器、CX—被试品二、试验原理110kV设备通过串联谐振进行耐压试验。
三、被试设备110kV设备:变高间隔、分段间隔耐压试验,如下图所示四、耐压试验步骤(1)如上图所示,红色标示是通过串联谐振进行耐压试验。
其分4次加压,首先对#2主变变高间隔加压,第1次对#2主变变高间隔整体绝缘水平考查:合上1102开关;合上11024、11021刀闸;断开110240、1102C0、1102B0地刀;(2)第2次对1102开关断口绝缘水平考查,断开11021、11024刀闸;断开110240、1102C0地刀,合上1102B0地刀。
(3)第3次加压对母联间隔整体绝缘水平考查:合上100开关,断开1001、1002刀闸,断开1011、1012地刀;(4)第4次加压,对母联间隔100开关断口水平考查;断开100开关,1001、1002刀闸、10012地刀,合上10011地刀。
(5)试验电压:整体水平及断口水平以184kV(出厂试验电压值×0.8);试验时间:1min;(6)耐压后绝缘:绝缘电阻应与耐压前无明显差异。
注:设备耐压时无闪络,无放电现象,各方面数据符合规程要求,可判断此设备绝缘合格。
110kV绝缘杆的耐压试验技术方案一、被试品对象及试验要求1.110kV绝缘杆的耐压试验,试验频率30-300Hz,最高试验电压不超过300kV。
二、工作环境1. 环境温度:-150C 40 0C;2. 相对湿度:90%RH;3. 海拔高度:2500米;三、装置主要技术参数及功能1. 额定容量:150kVA;2. 输入电源:380V电压,频率为50Hz;3. 额定电压:300kV;4. 额定电流:0.5A;5. 工作频率:30-300Hz;6. 波形畸变率:输出电压波形畸变率1%;7. 工作时间:额定负载下同意连续15min;过压1.1倍1分钟;8. 温升:额定负载下连续运行15min后温升65K;9. 品质因素:装置自身Q30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2021 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确实定装置容量定为150kVA/300KV,分6节电抗器,电抗器单节为25kVA/50kV/0.5A通过组合使用能满足上述被试品的试验要求。
试验时使用关系列表设备组合被试品对象电抗器25kVA/50kV 六节激励变压器输出端选择110kV绝缘杆使用电抗器6节串联20kV六、系统配置及其参数1. 激励变压器JLB-10kVA/20kV/0.4kV 1台a) 额定容量:10kVA;b) 输入电压:380V,单相;c) 输出电压:20kV;d) 输出电流:0.5A;e) 结构:油浸式;f) 重量:约60kg;2. 变频电源BP-10kW/380V 1台a) 额定输出容量:10kWb) 工作电源:380V,工频c) 输出电压:0 400V,单相f) 输出波形:正弦波h) 电压测量精度:0.5%i) 频率调节范围:30 300Hzk) 频率稳定度: 0.1%l) 运行时间:额定容量下连续15minm) 额定容量下连续运行15min元器件最高温度65K;n) 噪声水平:50dB1) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。
110KVXX扩输变工程2#主变交流耐压试验方案二月110KVXX扩输变工程2#主变交流耐压试验方案编制:审核:批准:编制日期目录1.试验目旳2.变压器重要参数3.试验设备4.试验程序5.试验原则6.试验条件及措施7.危险点分析和预控措施摘要:本方案提出了110KV XX扩输变工程2#主变交流耐压试验旳试验准备、试验程序、试验接线以及安全措施等内容。
有关词:变压器交流耐压试验方案一、试验目旳检查新投运一次设备旳绝缘与否完好。
电力变压器投运前旳试验,以检查设备旳制造及安装质量,保证其安全投入运行。
二、变压器重要参数XXXXXXXX三、试验设备试验仪器用VFSR变频串联谐振试验装置及其他辅助测量仪器工具等。
配置为:1.变频电源(VFSR-220/220 1台)输入电压380V,三相,50Hz 输出电压:0~440V输出容量:20kW 输出电流:50A频率调整范围:20~300Hz2.励磁变(YD-20/20 1台并联)输入:400V ,50A 输出:11.2KV/12.3KV/13.8KV额定容量:20kW3. 试验电抗器(YDTK-55/55 6只并联)额定电压:55kV 20Hz ~ 300Hz额定电流:1A 额定容量:55kVA4.分压器(TRF-200/0.01 1只)电容量:10000pF 额定电压:200kV5.其他辅助测量仪器工具等四、试验程序1、绝缘电阻试验2、交流耐压试验3、绝缘电阻试验五、试验原则1、GB 50150-《电气装置安装工程电气设备交接试验原则》。
2、试验项目:六、试验条件1、被试变压器组装完毕,真空注油后应静止48小时以上。
变压器本体已放气。
2、变压器高压侧、中压侧、低压侧及中性点所有一次线与外部连接线拆除,拆除旳外部架空线及连接母排三相短路并接地,与变压器高压、中压、低压侧旳距离满足耐压试验规定。
套管CT二次侧应短路接地。
3、变压器旳现场常规试验项目,如绝缘电阻、吸取比(极化指数)、介质损耗因数(tanδ)、直流电阻、电压比、绝缘油试验等已完毕,试验成果应符合试验原则旳规定;4、现场应提供380V三相电源。

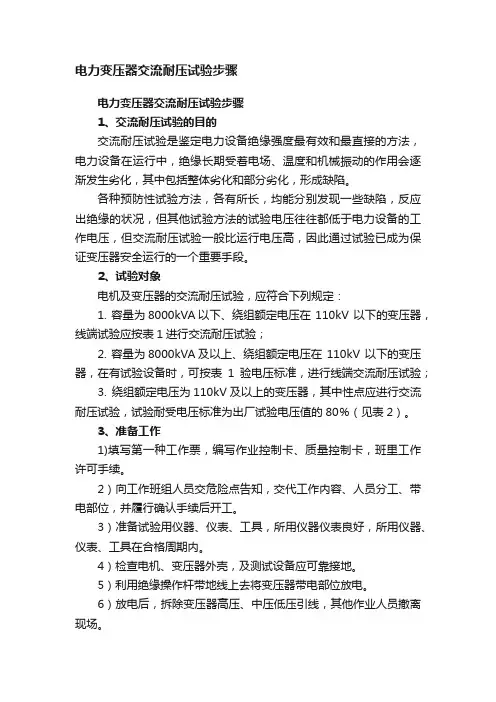

电力变压器交流耐压试验步骤电力变压器交流耐压试验步骤1、交流耐压试验的目的交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法,电力设备在运行中,绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化,其中包括整体劣化和部分劣化,形成缺陷。
各种预防性试验方法,各有所长,均能分别发现一些缺陷,反应出绝缘的状况,但其他试验方法的试验电压往往都低于电力设备的工作电压,但交流耐压试验一般比运行电压高,因此通过试验已成为保证变压器安全运行的一个重要手段。
2、试验对象电机及变压器的交流耐压试验,应符合下列规定:1. 容量为8000kVA以下、绕组额定电压在 110kV 以下的变压器,线端试验应按表1进行交流耐压试验;2. 容量为8000kVA及以上、绕组额定电压在 110kV 以下的变压器,在有试验设备时,可按表1验电压标准,进行线端交流耐压试验;3. 绕组额定电压为110kV及以上的变压器,其中性点应进行交流耐压试验,试验耐受电压标准为出厂试验电压值的80%(见表2)。
3、准备工作1)填写第一种工作票,编写作业控制卡、质量控制卡,班里工作许可手续。
2)向工作班组人员交危险点告知,交代工作内容、人员分工、带电部位,并履行确认手续后开工。
3)准备试验用仪器、仪表、工具,所用仪器仪表良好,所用仪器、仪表、工具在合格周期内。
4)检查电机、变压器外壳,及测试设备应可靠接地。
5)利用绝缘操作杆带地线上去将变压器带电部位放电。
6)放电后,拆除变压器高压、中压低压引线,其他作业人员撤离现场。
7)检查变压器外观,清洁表面污垢。
8)接取电源,先测量电源电压是否符合实验要求,电源线必须牢固,防止突然断开,检查漏电保护装置是否灵敏动作。
9)试验现场周围装设试验围栏,并派专人看守。
4、试验器材5、试验接线图试验接线图6、试验步骤(1)先将被试品绕组A、B、C三相用裸铜线短路连接;(2)其余绕组也用裸铜线短路连接,并与外壳一起接地;(3)将变压器、保护球隙、分压器、接地棒可靠接地(接地线采用4mm及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线);(4)将高压控制箱的接地线街道变压器高压尾上;(5)连接控制箱与试验变压器的高压侧接线;(6)导线连接变压器高压端、保护球隙高压端和分压器高压端;(7)连接分压器和测量仪器;(8)接线完毕,检查所有接线是否正确;(9)调节保护球隙间隙,与试验电压的1.1~1.2倍相应,连续3次不击穿。
一、被试品对象及试验要求1、120000kVA/110kV电力变压器的交流耐压试验,电容量≤0.028μF,试验频率为45-65Hz,试验电压160kV。
2、110k断路器交流耐压试验,试验频率为30-300Hz,最高试验电压265kV。
3、10kV/90000kVA水力发电机的交流耐压,电容量≤1.0μF,试验频率为45-65Hz, 试验电压≤24kV。
二、系统主要技术参数及功能1.额定输入电压: 380V±15% (三相) ,工频2.额定输出容量: 405kVA(谐振状态)3.输出相数:单相4.频率可调范围: 30Hz-300Hz5.频率调节灵敏度:≤0.1Hz6.频率不稳定度:≤1%7.输出波形为正弦波:波形畸变率≤1%8.绝缘水平: 1.1倍额定电压下耐压1min9.噪音水平:≤85dB10.允许运行时间:额定输出电流下运行5min11.品质因数: Q≥50(f=30Hz时)12.额定容量下连续运行60min后装置各部分温升≤65K;13.系统测量精度:有效值1.0级;14.保护功能完备(详见变频电源部分);三、使用环境最高温度: 40℃(使用) 50℃(储存);最低温度: -10℃(使用) -25℃(储存);最大日温差: 25K日照强度: 0.1W/cm2;海拔高度:≤1000m;最大风速: 18.7m/s;环境相对湿度(在20℃时): 90%;污秽等级: IV级(爬距:3.1cm/kV,按最高工作电压计);使用地点:户外;四、设备遵循标准GB1094 《电力变压器》GB5273 《变压器、高压电器和套管的接线端子》GB10229-88 《电抗器》GB/T16927.1-2-1997 《高电压试验技术》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL474.4-1992 《交流耐压试验》DL417-1991 《电力设备局部放电现场测量导则》Q/CSG 10007-2004 《电力设备预防性试验规程》IEC358(1990) 《耦合电容器和电容分压器》GB7328-87 《变压器和电抗器的声级测量》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件》GB4793-1984 《电子测量仪器安全要求》GB/T2423.8-1995 《电工电子产品基本环境试验规程》GB/T3859.1-1993 《半导体变流器基本要求的规定》GB/T3859.2-1993 《半导体变流器应用导则》JB/T 9641 《试验变压器》GB/T 15164 《油浸式电力变压器负载导则》GB763 交流高压电器在长期工作时的发热GB2900 电工名词术语GB2536 变压器油GB7449 电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 包装贮运标志GB5027 电力设备典型消防规程GB10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙GB4793-1984 电子测量仪器安全要求GB/T4705 耦合电容器及电容分压器五、装置容量确定:10kV/90000kVA水力发电机的交流耐压,电容量≤1.0μF,试验频率为45-65Hz, 试验电压≤24kV。
BPXZ-HT(F)-216kV A/108kV调频式串联谐振试验装置
一、
1、31500kVA/110kV分级绝缘电力变压器的交流耐压试验,电容量≤0.01μf,试验频率为45-65Hz,试验电压68kV。
2、300mm2/35kV电缆,长度1.5km,电容量≤0.095μF,试验频率为30-300Hz,试验电压52kV。
3、300mm2/10kV电缆,长度2km,电容量≤0.75μF,试验频率为30-300Hz,试验电压22kV。
4、35kV及以下线路绝缘子,开关,GIS,基本上属于无电容量试品,试验频率为30-300HZ,最高试验电压108kV。
1.额定容量:216kVA;
2.额定电压:108kV;54kV;27kV;
3.额定电流:2A;4A;8A;
4.工作频率:工频50Hz;
5.输出电压波形畸变率:≤0.5%;
6.允许连续工作时间:额定负载下60min;
7.额定负载下连续运行60min后温升≤65K;
8.装置自身品质因数:Q≥30;
9.系统测量精度:有效值1级;
10.输入电源:三相380V电压,频率为50Hz;
11.对被试品具有过流、过压及试品闪络保护;
12.环境温度:-150C–40 0C,相对湿度:≤90%RH,海拔高度≤1000米;
二、
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
三、
1.激励变压器JLB-10kVA/
2.5kV/5kV/0.4kV 1台
a)额定容量:10kVA;
b)输入电压:400V,单相;
c)输出电压: 5kV;2.5kV;
d)结构:干式
e)重量:约65Kg;
f)额定运行60分钟后线圈对空气温升:≤65K;
2.变频电源BPXZ-HT-10kW/380V 1台
g)额定输出容量:10kW
g)工作电源:380V,工频
g)输出电压:0 – 400V,单相,
g)额定输入电流:25A
g)额定输出电流:25A
g)电压分辨率: 0.01kV
g)电压测量精度:0.5%
g)频率调节范围:30 – 300Hz
g)频率调节分辨率:≤0.1Hz
g)频率稳定度: 0.1%
g)运行时间:额定容量下连续60min
g)额定容量下连续运行60min元器件最高温度≤65K;
g)噪声水平:≤50dB
g)可实现以下功能
1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3
分钟(全频扫). 频率分辨率0.1Hz
3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,
系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。
5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验
情况进行操作
6)全压输出保护:在调压过程中,严格保证变频电源不会全电压输出
7)软件经过严格模拟运行检验,运行安全、稳定、可靠
8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;
9)液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流
10)保护功能:具有断电、过流、过压及闪络保护功能;
1)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置
2)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置
3)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。
不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿4)断电保护:试验电源断电后,装置能快速保护
11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,
不损坏,紧固件不松动
12)外观及操作界面充分采用人性化设计,美观大方,操作简便
1.电抗器DK-54kVA/27kV 4台
a)额定容量:54kVA;
b)额定电压:27kV;
c)额定电流:2A;
d)电感量:65H;
e)品质因数:Q≥30;
f)结构:干式;
g)数量:1台;
h)重量:约45Kg ;
2.分压器FR-110kV 1台
a)额定电压:110kV;
b)测量精度:交流有效值1.5级;
c)介质损耗:tgσ≤0.5%;
d)分压比:1000:1,
e)分压比误差:≤1.0%;
f)重量:约10Kg;
g)结构:铝合金外包装。
四、
(一)配置设备一览表
(二)备品备件及相关资料一览表
