IP城域网现网主要设备介绍邮电规划设计院

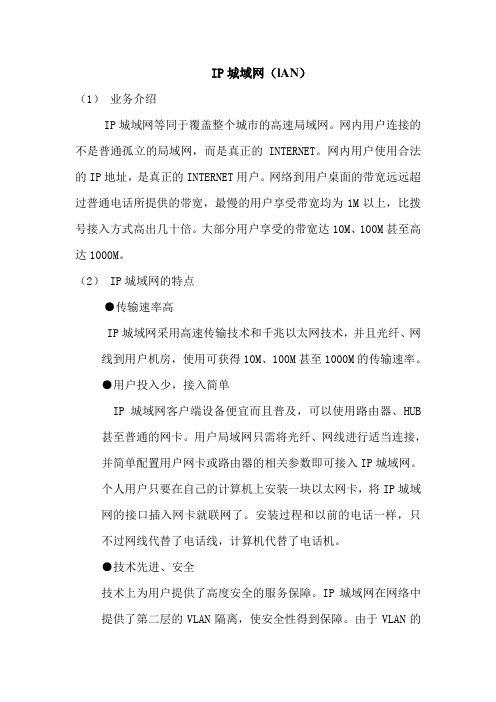

IP城域网（lAN）（1）业务介绍IP城域网等同于覆盖整个城市的高速局域网。

网内用户连接的不是普通孤立的局域网，而是真正的INTERNET。

网内用户使用合法的IP地址，是真正的INTERNET用户。

网络到用户桌面的带宽远远超过普通电话所提供的带宽，最慢的用户享受带宽均为1M以上，比拨号接入方式高出几十倍。

大部分用户享受的带宽达10M、100M甚至高达1000M。

（2） IP城域网的特点●传输速率高IP城域网采用高速传输技术和千兆以太网技术，并且光纤、网线到用户机房，使用可获得10M、100M甚至1000M的传输速率。

●用户投入少，接入简单IP城域网客户端设备便宜而且普及，可以使用路由器、HUB 甚至普通的网卡。

用户局域网只需将光纤、网线进行适当连接，并简单配置用户网卡或路由器的相关参数即可接入IP城域网。

个人用户只要在自己的计算机上安装一块以太网卡，将IP城域网的接口插入网卡就联网了。

安装过程和以前的电话一样，只不过网线代替了电话线，计算机代替了电话机。

●技术先进、安全技术上为用户提供了高度安全的服务保障。

IP城域网在网络中提供了第二层的VLAN隔离，使安全性得到保障。

由于VLAN的安全性，只有在用户局域网内的计算机才能互相访问，非用户局域网内的计算机都无法通过非正常途径访问用户的计算机。

如果要从网外访问，则必须通过正常的路由和安全体系。

因此黑客若想利用底层的漏洞进行破坏是不可能的。

虚拟拨号的普通用户通过宽带接入服务器上网，要经过帐号和密码的验证才可以上网，用户可以非常方便地自行控制上网时间和地点。

（3） IP城域网的应用IP城域网能提供多项业务，能灵活地根据用户的需求提供多种解决方案。

例如：高速上网、网络高速互联、远程医疗、网络监控、会议电视、VOD/DVD等多媒体业务。

由于宽带网具有高速、大容量、扩展性强等特点，所以能跟随技术的进步不断推出新的业务和服务项目。

（4） IP城域网的资费使用IP城域网业务，我方提供光纤接入，免费提供光电转换器，8个公网IP地址，一次性安装调测费3000元。

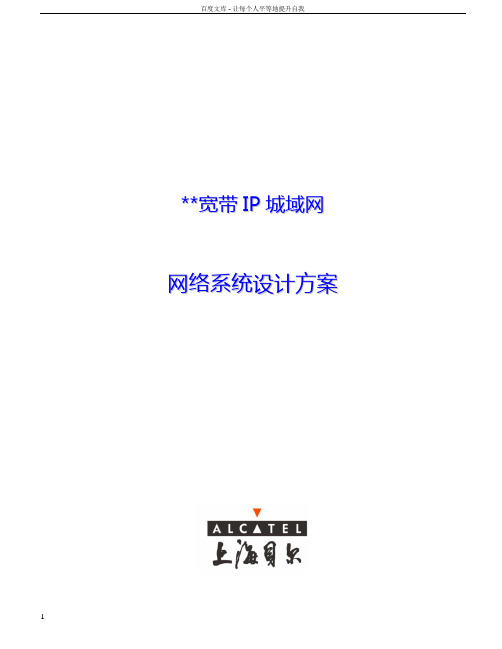

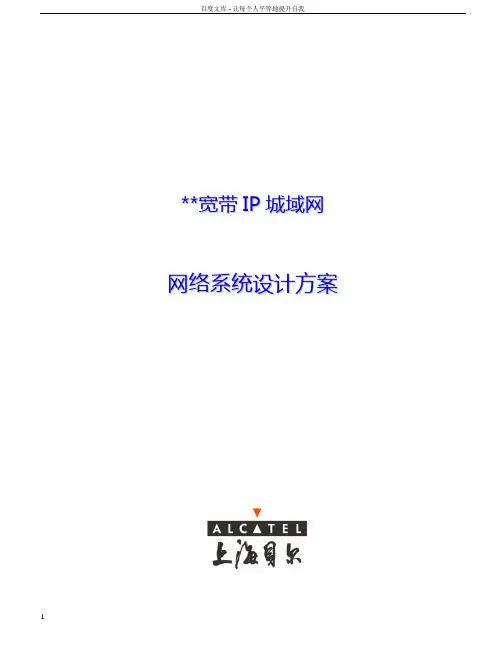

**宽带I P城域网网络系统设计方案上海贝尔阿尔卡特股份有限公司二○○四年四月目录一、工程描述及总体要求 (5)建设背景 (5)网络设计的总体要求 (5)网络设计的技术要求 (6)二、网络需求分析 (9)、方案背景及范围 (9)、建设的总目标 (9)三、**IP城域网络系统设计 (14)、网络技术选择---以太网交换 (14)、网络拓扑结构设计 (14)、网络设备选型 (16)、网络设备选型 (16)、设备配置说明 (17)、IP地址规划 (19)、IP地址分配原则 (19)、路由策略设计 (21)、概述 (21)、路由协议设计 (23)、网络可靠性设计 (26)、服务质量控制--QOS (27)、服务器负载均衡(SLB) (28)四、网络管理 (29)网管系统 OmniVista简介 (29)网络分权管理方案 (33)One-Touch(一次点击)管理方案 (36)基于策略的管理方案 (38)五、网络安全 (40)、设置过滤规则（ACL） (40)、设置VLAN (42)、交换机的安全管理 (43)六、工程实施方案 (46)、工程进度安排 (46)供货期 (46)，施工期 (47)工程初验 (49)系统试运行期 (50)计划工期 (51)、工程分工界面图 (52)附录一、上海贝尔阿尔卡特公司简介 (53)1、上海贝尔阿尔卡特公司概况 (53)2、以太网数据交换 (54)3、中外典型案例 (56)附录二：产品介绍 (62)1、OmniSwitch 8800系列 (62)2、OmniStack 6124/6148 (76)3、OmniVista网络管理软件 (89)、网络管理软件 (89)、网络管理平台集成 (89)、整体架构 (90)、OmniVista的强大功能 (90)、OmniVista集中管理语音&数据 (94)一、工程描述及总体要求建设背景近年来随着我国公众多媒体通信网业务的展开，网上图文并貌的信息已日趋丰富，视、音频节目源的出现对网络的带宽也提出了更高的要求。

IP城域网现网主要设备介绍邮电规划设计院邮电规划设计院是一家专业从事信息通信网络规划和设计的机构，针对城域网现网，主要设备包括路由器、交换机、防火墙和服务器等。

下面将对这些设备进行详细介绍。

1.路由器：路由器是城域网中的核心设备，主要用于处理不同子网之间的数据传输和路由选择。

它能根据网络拓扑和路由表进行数据转发，实现数据的快速传输和有效的网络管理。

2.交换机：交换机是城域网中的关键设备，主要用于数据包的转发和端口的连接。

它可以根据MAC地址将数据包转发给目标设备，提高网络传输速度和质量。

4.服务器：服务器是城域网中的存储和计算设备，主要用于提供各种网络服务和应用程序。

它可以存储和管理大量的数据，提供网络存储和备份服务，同时也可以承担网页服务、邮件服务和数据库服务等。

除了以上主要设备，城域网现网还可以包括交换机群、路由器群、负载均衡设备和监控设备等。

交换机群可以增加网络交换容量和冗余，提高网络的可靠性和稳定性。

路由器群可以根据网络拓扑和负载情况自动进行路由选择和负载均衡，实现网络的高效管理和优化。

负载均衡设备可以将访问请求均匀分配给服务器群，提高系统的性能和响应速度。

监控设备可以对网络设备和流量进行监测和管理，及时发现和解决网络问题。

总之，IP城域网现网的主要设备包括路由器、交换机、防火墙和服务器等。

这些设备能够协同工作，提供高速、安全和可靠的网络服务和应用。

同时，城域网现网还可以根据实际需求增加交换机群、路由器群、负载均衡设备和监控设备等，以进一步提升网络的性能和管理效率。

IP城域网及其承载业务简介1、引言城域网(Metropolitan Area Network)是在一个城市范围内所建立的计算机通信网,简称MAN。

城域网的主要传输媒介是光缆,一般其主干传输速率在10Gb/s以上。

MAN作为一个城市的骨干网,通过它可以将位于同一城市内不同地点的主机、数据库以及LAN等互相联接起来。

MAN不仅用于计算机通信,同时可用于传输话音、图像等信息,是一种可综合利用的通信网。

城域网是基于尽力而为以及带宽共享等原则进行设计的,存在着多种技术分支(ATM、IP等),同时其网络带宽不足,无法满足一些对带宽以及时间有特殊要求业务。

近几年在城域网大量使用新的技术以及大容量设备,如MPLS、万兆位以太网等,并选定了IP城域网作为网络的承载技术,极大的满足了各种业务发展需要。

2、IP城域网架构IP城域网一般采用核心层(大型网络会采用核心+汇接二层结构)、业务控制层和汇聚层三层组网结构,其网络架构扁平化,二层交换网络和三层路由网络相分离,具体如图1。

核心层通过核心路由器实现与省级骨干网的连接,完成高速的数据转发,并充当IP城域网出口设备。

核心层主流设备采用40G/10G线速大容量路由器,提供高速的核心交换功能和快速的路由功能,核心层的传输技术主要有光纤直连、DWDM等。

业务接入控制层是二层网络与三层IP网络的转换点,同时负责业务的控制、用户的管理、计费信息采集等功能,是业务提供的关键层。

业务控制层主流设备采用10G/1G线速大容量业务路由器(SR)和宽带接入服务器(BRAS),终结和管理用户的PPPOE / IPOE会话,业务接入控制层的传输技术主要有光纤直连、城域波分等。

宽带接入网是业务接入控制点以下的二层接入网络,负责二层链路的接入和汇聚,如以太网、ATM/FR/DDN等,负责将以太网、OLT汇聚到BRAS,或将专线业务汇聚到业务路由器。

PPPOE业务通过接入交换机/DSLAM承载,采用GE/FE上联到汇聚交换机,最终在BRAS的trunk终结二层PPPOE流量。

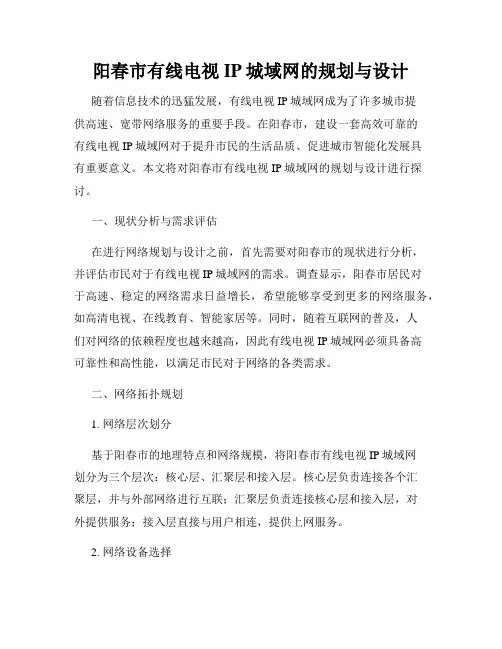

阳春市有线电视IP城域网的规划与设计随着信息技术的迅猛发展，有线电视IP城域网成为了许多城市提供高速、宽带网络服务的重要手段。

在阳春市，建设一套高效可靠的有线电视IP城域网对于提升市民的生活品质、促进城市智能化发展具有重要意义。

本文将对阳春市有线电视IP城域网的规划与设计进行探讨。

一、现状分析与需求评估在进行网络规划与设计之前，首先需要对阳春市的现状进行分析，并评估市民对于有线电视IP城域网的需求。

调查显示，阳春市居民对于高速、稳定的网络需求日益增长，希望能够享受到更多的网络服务，如高清电视、在线教育、智能家居等。

同时，随着互联网的普及，人们对网络的依赖程度也越来越高，因此有线电视IP城域网必须具备高可靠性和高性能，以满足市民对于网络的各类需求。

二、网络拓扑规划1. 网络层次划分基于阳春市的地理特点和网络规模，将阳春市有线电视IP城域网划分为三个层次：核心层、汇聚层和接入层。

核心层负责连接各个汇聚层，并与外部网络进行互联；汇聚层负责连接核心层和接入层，对外提供服务；接入层直接与用户相连，提供上网服务。

2. 网络设备选择在选择网络设备时，需考虑设备的性能、可扩展性和稳定性。

选择可靠的交换机和路由器，并保持网络设备的统一型号，以便管理和维护。

三、网络地址规划1. IP地址规划设计合理的IP地址规划对于有线电视IP城域网的顺利运行至关重要。

阳春市的IP地址规划应根据网络层次划分，合理分配IP地址，确保每个子网的IP地址资源充足。

2. VLAN规划通过VLAN的划分，可以将不同的用户分组，实现不同用户间的隔离和通信。

阳春市的有线电视IP城域网应根据用户群体的需求，进行VLAN的规划，实现资源的合理利用和安全通信。

四、网络安全策略网络安全是高速、宽带网络建设中必不可少的一环。

为确保阳春市有线电视IP城域网的安全可靠，需要采取以下安全策略：1. 防火墙的部署：设置防火墙，对外部网络进行访问控制，防止非法入侵和攻击。
