飞机供电系统

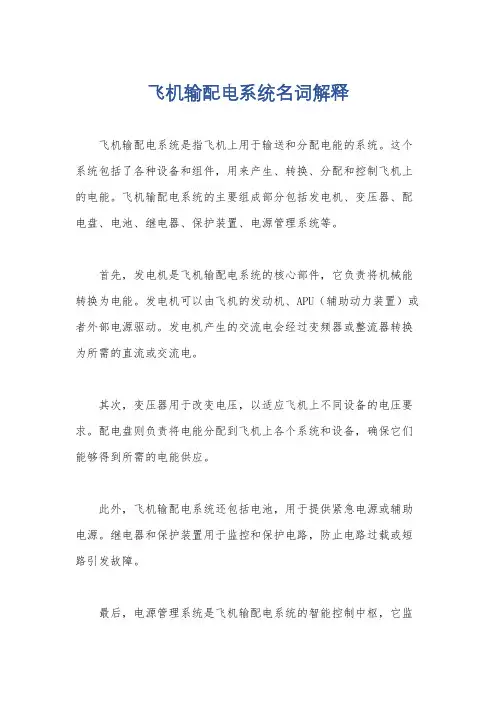

飞机输配电系统名词解释
飞机输配电系统是指飞机上用于输送和分配电能的系统。

这个系统包括了各种设备和组件，用来产生、转换、分配和控制飞机上的电能。

飞机输配电系统的主要组成部分包括发电机、变压器、配电盘、电池、继电器、保护装置、电源管理系统等。

首先，发电机是飞机输配电系统的核心部件，它负责将机械能转换为电能。

发电机可以由飞机的发动机、APU（辅助动力装置）或者外部电源驱动。

发电机产生的交流电会经过变频器或整流器转换为所需的直流或交流电。

其次，变压器用于改变电压，以适应飞机上不同设备的电压要求。

配电盘则负责将电能分配到飞机上各个系统和设备，确保它们能够得到所需的电能供应。

此外，飞机输配电系统还包括电池，用于提供紧急电源或辅助电源。

继电器和保护装置用于监控和保护电路，防止电路过载或短路引发故障。

最后，电源管理系统是飞机输配电系统的智能控制中枢，它监
控和控制飞机上的电能流动，确保各个系统和设备能够得到稳定、安全的电源供应。

总的来说，飞机输配电系统是飞机上不可或缺的重要系统，它负责为飞机上的各种设备提供稳定、安全的电能供应，保障飞行安全和正常运行。

飞机供电系统的可靠性研究随着现代航空事业的不断发展，飞机的供电系统已经成为了飞行安全的重要组成部分。

由于飞行中的极端条件和长时间的运行，飞机供电系统的可靠性是飞行安全的必要保障。

因此，现代航空电气工程对飞机供电系统的可靠性进行了深入的研究和探索，以确保飞机在高度安全的情况下顺利执行各种飞行任务。

一、飞机供电系统的结构和分类在对飞机供电系统的可靠性进行研究之前，首先需要了解飞机供电系统的结构和分类。

根据供电类型，飞机供电系统一般可以分为直流供电系统和交流供电系统。

直流供电系统是指通过电瓶或发电机等设备产生的直流电，向飞机中各个系统供电。

因为直流电源的控制简单，维修和保养较为方便，且通常能够满足飞机的所有供电需求，所以直流供电系统已经成为了飞机中最常用的供电系统之一。

交流供电系统则是指通过交流发电机等设备产生的交流电，随后通过变频器、稳压器等设备对电压进行控制、变换和稳定，向飞机各个系统供电。

交流供电系统的特点是输出功率较大，能够满足飞机某些高功率负载的需求。

此外，交流供电系统还具有可调节输出电压范围广、电压稳定性好等优点。

二、飞机供电系统的可靠性问题在飞机供电系统的运行中，由于各种原因，系统出现故障的情况是不可避免的。

而不同的故障类型和对应的解决方案，决定着飞机供电系统的可靠性。

常见的飞机供电系统故障类型有：（一）电源故障。

飞机供电系统的最重要的部分是电源部分，包括电瓶、发电机等设备。

若发生电源故障，将会导致整个飞机的供电故障。

（二）交流设备故障。

交流设备分别控制着交流供电系统的频率、电压和负载等功能。

若某一交流设备发生故障，将会影响到整个交流供电系统的正常供电。

（三）直流设备故障。

直流设备包括电瓶和发电机等，它们主要负责给直流负载供电，若出现故障将会使得直流系统无法正常工作。

（四）电气连接故障。

由于飞机供电系统的极其复杂，不同系统之间存在数百处电气连接，其中每一个连接都可能存在故障风险。

以上种种故障都会对飞机供电系统的运行以及飞机的飞行安全带来巨大的影响。

飞机电源系统的组成以飞机电源系统的组成为标题，我们来探讨一下飞机电源系统的构成和工作原理。

飞机电源系统是飞机上的一项重要系统，它为飞机提供电力，并确保飞机在飞行中各个设备的正常运行。

飞机电源系统主要由以下几个组成部分构成：1. 主发电机：主发电机是飞机电源系统的核心部分，通常由发动机驱动。

它产生高压交流电，并通过变频器将其转换为稳定的低压交流电。

主发电机是飞机电源系统的主要电源，为整个飞机提供能量。

2. 辅助发电机：辅助发电机通常由APU（辅助动力装置）或其他独立的发电机提供电力。

它们主要用于满足飞机在地面或起飞、着陆等特殊情况下的电力需求。

3. 静变流器：静变流器将交流电转换为直流电，供给飞机上的直流设备使用。

静变流器也可以将直流电转换为交流电，以供给飞机上的交流设备使用。

4. 蓄电池：蓄电池是飞机电源系统中的备用电源，主要用于提供飞机在关机或紧急情况下的电力需求。

蓄电池通常通过发电机充电，以确保其始终保持充足的电量。

5. 电源管理系统：电源管理系统负责监控和控制飞机电源系统的运行。

它可以实时监测电源的状态，根据需要自动切换电源，确保各个设备的正常供电。

6. 配电盒：配电盒是飞机电源系统中的分配中心，将电源分配到各个设备。

配电盒还负责保护电源系统免受过载、短路等故障的影响，确保电源系统的稳定和安全运行。

7. 控制开关和保护装置：控制开关和保护装置用于控制和保护飞机电源系统的各个组件。

它们可以手动或自动地控制电源的开关和保护装置的动作，确保飞机电源系统的正常工作。

飞机电源系统的工作原理如下：当飞机的主发动机启动后，主发电机开始工作并产生交流电。

交流电经过变频器转换为低压交流电，并供给飞机上的交流设备使用。

同时，一部分交流电经过静变流器转换为直流电，供给飞机上的直流设备使用。

辅助发电机和蓄电池也可以提供电力，以满足飞机在特殊情况下的电力需求。

飞机电源系统的控制开关和保护装置负责监控和控制电源系统的运行。

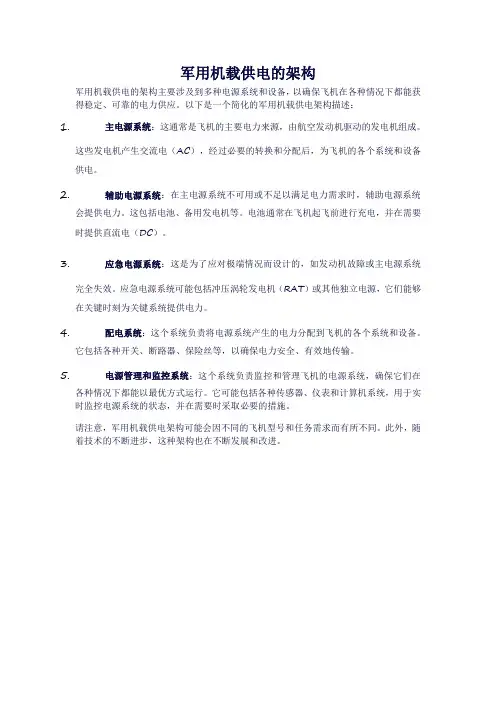

军用机载供电的架构
军用机载供电的架构主要涉及到多种电源系统和设备，以确保飞机在各种情况下都能获得稳定、可靠的电力供应。

以下是一个简化的军用机载供电架构描述：
1.主电源系统：这通常是飞机的主要电力来源，由航空发动机驱动的发电机组成。

这些发电机产生交流电（AC），经过必要的转换和分配后，为飞机的各个系统和设备供电。

2.辅助电源系统：在主电源系统不可用或不足以满足电力需求时，辅助电源系统
会提供电力。

这包括电池、备用发电机等。

电池通常在飞机起飞前进行充电，并在需要时提供直流电（DC）。

3.应急电源系统：这是为了应对极端情况而设计的，如发动机故障或主电源系统
完全失效。

应急电源系统可能包括冲压涡轮发电机（RAT）或其他独立电源，它们能够在关键时刻为关键系统提供电力。

4.配电系统：这个系统负责将电源系统产生的电力分配到飞机的各个系统和设备。

它包括各种开关、断路器、保险丝等，以确保电力安全、有效地传输。

5.电源管理和监控系统：这个系统负责监控和管理飞机的电源系统，确保它们在
各种情况下都能以最优方式运行。

它可能包括各种传感器、仪表和计算机系统，用于实时监控电源系统的状态，并在需要时采取必要的措施。

请注意，军用机载供电架构可能会因不同的飞机型号和任务需求而有所不同。

此外，随着技术的不断进步，这种架构也在不断发展和改进。

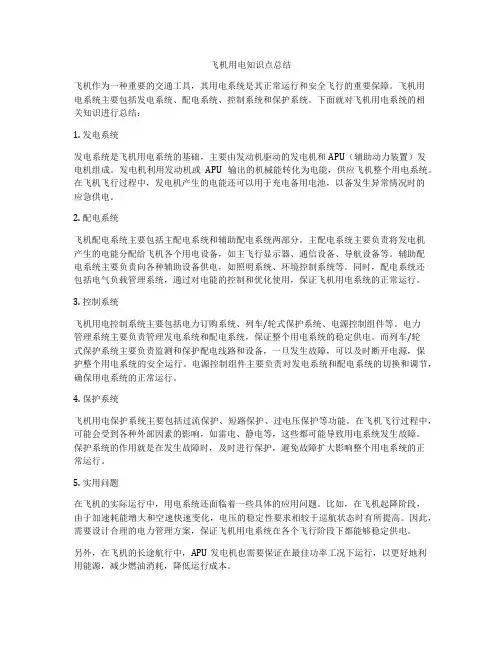

飞机用电知识点总结飞机作为一种重要的交通工具，其用电系统是其正常运行和安全飞行的重要保障。

飞机用电系统主要包括发电系统、配电系统、控制系统和保护系统。

下面就对飞机用电系统的相关知识进行总结：1. 发电系统发电系统是飞机用电系统的基础，主要由发动机驱动的发电机和APU（辅助动力装置）发电机组成。

发电机利用发动机或APU输出的机械能转化为电能，供应飞机整个用电系统。

在飞机飞行过程中，发电机产生的电能还可以用于充电备用电池，以备发生异常情况时的应急供电。

2. 配电系统飞机配电系统主要包括主配电系统和辅助配电系统两部分。

主配电系统主要负责将发电机产生的电能分配给飞机各个用电设备，如主飞行显示器、通信设备、导航设备等。

辅助配电系统主要负责向各种辅助设备供电，如照明系统、环境控制系统等。

同时，配电系统还包括电气负载管理系统，通过对电能的控制和优化使用，保证飞机用电系统的正常运行。

3. 控制系统飞机用电控制系统主要包括电力订购系统、列车/轮式保护系统、电源控制组件等。

电力管理系统主要负责管理发电系统和配电系统，保证整个用电系统的稳定供电。

而列车/轮式保护系统主要负责监测和保护配电线路和设备，一旦发生故障，可以及时断开电源，保护整个用电系统的安全运行。

电源控制组件主要负责对发电系统和配电系统的切换和调节，确保用电系统的正常运行。

4. 保护系统飞机用电保护系统主要包括过流保护、短路保护、过电压保护等功能。

在飞机飞行过程中，可能会受到各种外部因素的影响，如雷电、静电等，这些都可能导致用电系统发生故障。

保护系统的作用就是在发生故障时，及时进行保护，避免故障扩大影响整个用电系统的正常运行。

5. 实用问题在飞机的实际运行中，用电系统还面临着一些具体的应用问题。

比如，在飞机起降阶段，由于加速耗能增大和空速快速变化，电压的稳定性要求相较于巡航状态时有所提高。

因此，需要设计合理的电力管理方案，保证飞机用电系统在各个飞行阶段下都能够稳定供电。

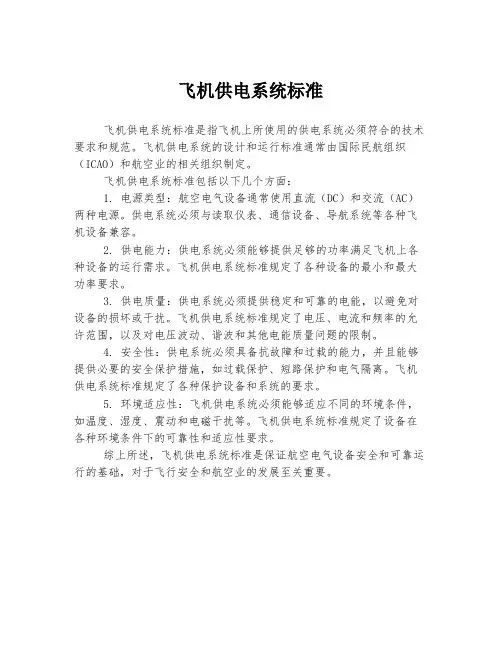

飞机供电系统标准
飞机供电系统标准是指飞机上所使用的供电系统必须符合的技术要求和规范。

飞机供电系统的设计和运行标准通常由国际民航组织（ICAO）和航空业的相关组织制定。

飞机供电系统标准包括以下几个方面：
1. 电源类型：航空电气设备通常使用直流（DC）和交流（AC）两种电源。

供电系统必须与读取仪表、通信设备、导航系统等各种飞机设备兼容。

2. 供电能力：供电系统必须能够提供足够的功率满足飞机上各种设备的运行需求。

飞机供电系统标准规定了各种设备的最小和最大功率要求。

3. 供电质量：供电系统必须提供稳定和可靠的电能，以避免对设备的损坏或干扰。

飞机供电系统标准规定了电压、电流和频率的允许范围，以及对电压波动、谐波和其他电能质量问题的限制。

4. 安全性：供电系统必须具备抗故障和过载的能力，并且能够提供必要的安全保护措施，如过载保护、短路保护和电气隔离。

飞机供电系统标准规定了各种保护设备和系统的要求。

5. 环境适应性：飞机供电系统必须能够适应不同的环境条件，如温度、湿度、震动和电磁干扰等。

飞机供电系统标准规定了设备在各种环境条件下的可靠性和适应性要求。

综上所述，飞机供电系统标准是保证航空电气设备安全和可靠运行的基础，对于飞行安全和航空业的发展至关重要。
