材料力学实验报告材料力学实验报告2篇在人们素养不断提高的今天，报告使用的频率越来越高，报告具有成文事后性的特点。
一听到写报告马上头昏脑涨？下面是小编为大家整理的材料力学实验报告，欢迎大家分享。
材料力学实验报告1一、实验目的：二、实验设备和仪器：三、实验记录和处理结果：四、实验原理和方法：五、实验步骤及实验结果处理：六、讨论：材料力学实验报告范文一、用途该实验台配上引伸仪，作为材料力学实验教学中测定材料弹性模量E实验用。
二、主要技术指标1.试样：Q235钢，直径d=10mm，标距l=100mm。
2.载荷增量△F=1000N①砝码四级加载，每个砝码重25N;②初载砝码一个，重16N;③采用1：40杠杆比放大。
3.精度：一般误差小于5%。
三、操作步骤及注意事项1.调节吊杆螺母，使杠杆尾端上翘一些，使之与满载时关于水平位置大致对称。
注意：调节前，必须使两垫刀刃对正V型槽沟底，否则垫刀将由于受力不均而被压裂。
2.把引伸仪装夹到试样上，必须使引伸仪不打滑。
①对于容易打滑的引伸仪，要在试样被夹处用粗纱布沿圆周方向打磨一下。
②引伸仪为精密仪器，装夹时要特别小心，以免使其受损。
③采用球铰式引伸仪时，引伸仪的架体平面与实验台的架体平面需成45o左右的角度。
3.挂上砝码托。
4.加上初载砝码，记下引伸仪的读数。
5.分四次加等重砝码，每加一次记一次引伸仪的读数。
注意:加砝码时要缓慢放手，以使之为静载，并注意防止失落而砸伤人、物。
6.实验完毕，先卸下砝码，再卸下引伸仪。
7.加载过程中，要注意检查传力机构的零件是否受到干扰，若受干扰，需卸载调整。
四、计算试样横截面积A应力增量d24FA引伸仪放大倍数K=20xx引伸仪读数Ni(i0,1,2,3,4)引伸仪读数差NjNiNi1(j1,2,3,4)引伸仪读数差的平均值N平均14Nj4j1N平均K试样在标距l段各级变形增量的平均值l应变增量ll材料的弹性模量E材料力学实验报告2一、实验目的1．测定低碳钢(Q235)的屈服点s，强度极限b，延伸率，断面收缩率。
材料力学实验报告报告一、实验目的本实验旨在通过测量不同材料的力学性能参数，了解材料的力学性质，以及分析不同材料的力学性能差异。
二、实验原理1.弹性模量：弹性模量是评价材料抗弯刚性的一个重要指标，可以通过测量材料的拉伸和压缩位移来确定。
拉伸试验时，通过加载材料，测量应力和应变的关系，然后通过斜率求出弹性模量。
2.屈服强度：材料的屈服强度是指材料在拉伸过程中开始出现塑性变形时的抗拉强度，也是一个重要的力学性能参数，通过拉伸试验中的负荷-变形曲线求得。
3.断裂强度：材料的断裂强度是指在材料断裂前能承受的最大负荷，通过拉伸试验中的负荷-变形曲线求得。
三、实验设备与试样准备1.实验设备：拉伸试验机、压缩试验机、材料硬度测试仪等。
2.试样准备：选取不同的材料（如钢材、铝材、铜材等）制作成相同形状、尺寸的试样。
四、实验步骤1.弹性模量测定：(1)将试样固定在拉伸试验机上，设定初始载荷并开始加载。
(2)根据试验机上的位移计和负荷计，测量不同应力水平下的应变，并记录数据。
(3)通过绘制应力-应变曲线，根据直线部分的斜率求得材料的弹性模量。
2.屈服强度测定：(1)将试样固定在拉伸试验机上，设定初始载荷并开始加载。
(2)根据试验机上的压力计和位移计，测量不同载荷下的变形，并记录数据。
(3)通过绘制负荷-变形曲线，找到试样开始出现塑性变形的点，根据载荷计的读数求得材料的屈服强度。
3.断裂强度测定：(1)将试样固定在拉伸试验机上，设定初始载荷并开始加载。
(2)根据试验机上的压力计和位移计，测量试样在拉伸过程中的载荷和位移，并记录数据。
(3)通过绘制负荷-变形曲线，找到试样断裂前的最大负荷，并记录。
五、实验结果与讨论根据实验测量的数据，可以得到不同材料的力学性能参数，如弹性模量、屈服强度和断裂强度。
通过对比不同材料的实验结果，可以得出以下结论：1.钢材的弹性模量较大，机械性能优异。
2.铝材的屈服强度较低，耐腐蚀性能较好。
3.铜材的断裂强度较高，适用于承受较大载荷的工程应用。

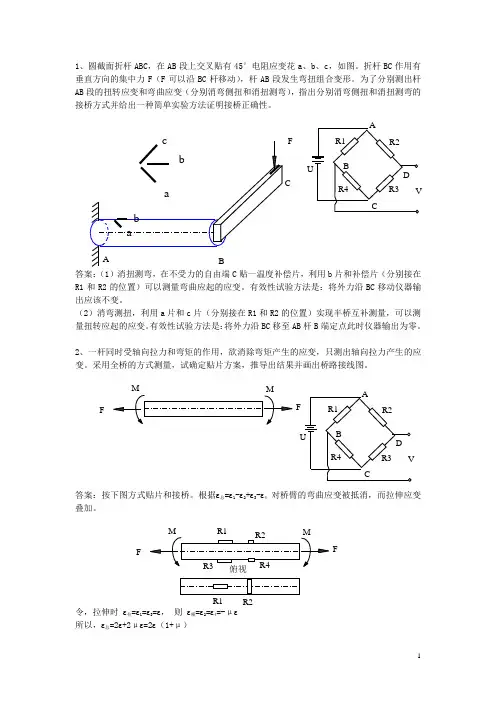

1、圆截面折杆ABC ，在AB 段上交叉贴有45°电阻应变花a 、b 、c ，如图。
折杆BC 作用有垂直方向的集中力F （F 可以沿BC 杆移动），杆AB 段发生弯扭组合变形。
为了分别测出杆AB 段的扭转应变和弯曲应变（分别消弯侧扭和消扭测弯），指出分别消弯侧扭和消扭测弯的接桥方式并给出一种简单实验方法证明接桥正确性。
答案：（1）消扭测弯，在不受力的自由端C 贴一温度补偿片，利用b 片和补偿片（分别接在R1和R2的位置）可以测量弯曲应起的应变。
有效性试验方法是：将外力沿BC 移动仪器输出应该不变。
（2）消弯测扭，利用a 片和c 片（分别接在R1和R2的位置）实现半桥互补测量，可以测量扭转应起的应变。
有效性试验方法是：将外力沿BC 移至AB 杆B 端定点此时仪器输出为零。
2、一杆同时受轴向拉力和弯矩的作用，欲消除弯矩产生的应变，只测出轴向拉力产生的应变。
采用全桥的方式测量，试确定贴片方案，推导出结果并画出桥路接线图。
答案：按下图方式贴片和接桥。
根据ε总=ε1-ε2+ε3-ε4 对桥臂的弯曲应变被抵消，而拉伸应变叠加。
令，拉伸时 ε拉=ε1=ε3=ε， 则 ε横=ε2=ε4=-με 所以，ε总=2ε+2με=2ε（1+μ）CFFF F R2 R13、图示为一种电子称的结构图，重物G 放在称盘上的任意位置，若采用在梁AB 上贴应变片的方法测量G 的重量。
贴片基本准则是什么，试确定合理的贴片方式，贴片数量和接桥方式。
答案：因为这样做使测量值与被测物的位置无关。
采用4片应变片组成全桥，沿与水平轴45度的方向贴在中性层上。
如图所示，在梁的正向侧表面贴R1、R2两片，在梁的背向侧表面贴R3、R4两片，其中R2和R4投影重合，R1和R3投影重合。
4、图示梁受集中力的作用，侧表面贴有三片应变片测量线应变，请问哪一片的测量值与理论值有可能最接近，为什么？答案：片3的测量值于理论之可能最接近，因为，此片的位置在圣维南区的边缘，应变受圣维南区影响最小。
