带式输送机设计传动滚筒部分完整版

带式输送机设计（传动滚筒部分）摘要带式输送机是用于散料输送的重要设备,滚简作为带式输送机的重要部件,其作用更是举足轻重。

通过了解滚筒的作用，及滚筒在当今社会的发展现状，对输送机的分类有所认识。

结合任务书的要求，首先对输送带的带宽，及所需牵引力的计算和确定。

查阅资料了解到滚筒的结构，及滚筒失效的常见原因和方式。

并结合计算数据合理确定滚筒的直径。

并结合所算数据对传动滚筒装置的组成件进行计算，并结合任务及相关要求进行校验。

进而得到合理的设计尺寸。

使设计得到较为准确的数据。

关键词: 传动滚筒结钩组成BELT CONVEYOR DESIGN(TRANSMISSIONROLLER PART)ABSTRACTBelt conveyor is an important equipment for powder conveying, roll Jane as an important part of a belt conveyor, its role is very important.By understanding the role of the drum, and roller in today's society, the development status of to recognize the classification of the conveyor. Combined with the requirements of the specification, first of all, the bandwidth of the conveyor belt, and the required traction calculation and determined. Check data to know the structure of the roller, and the common failure modes of the drum and the way. And combining with calculation data reasonably determine the diameter of the cylinder. And combined with the numerical data for calculation, transmission roller device of a calibrated and connecting with the requirements and related tasks. Reasonable design size is obtained. Make the design get more accurate data.KEY WORDS:transmission roller structur constitute目录前言 (1)第1章绪论 (2)1.1 滚筒在国民经济中的作用 (2)1.2 传动滚筒的发展状况 (3)1.3 结构与种类 (5)1.3.1 按驱动方式分 (5)1.3.2 按轴承内孔大小分 (5)1.3.3 按外形分 (6)1.3.4 特殊滚筒 (6)1.4 传动滚筒的研究目的和意义 (7)第2章带式输送机的设计计算 (8)2.1 已知原始数据及工作条件 (8)2.2 计算步骤 (9)2.2.1 带宽的确定: (9)2.2.2 输送带宽度的核算 (11)2.3 运行阻力及牵引力 (11)2.3.1 附加特种阻力计算 (12)2.3.2牵引力 (13)第3章传动滚筒的结构设计 (14)3.1 滚筒失效形式与许用应力的确定 (14)3.1.1 传动滚筒的失效形式 (14)3.1.2 失效产生的原因 (14)3.1.3 滚筒许用应力的确定 (15)3.2传动滚筒结构设 (16)3.2.1 传动滚筒最小直径的确定 (17)3.2.2 传动滚筒的直径验算 (17)第4章滚筒组成件 (19)4.1 滚筒覆盖胶 (19)4.2 传动滚筒轴直径的计算 (19)4.2.1滚筒轴受力分析 (19)4.2.2 轴的强度校核 (21)4.3确定轴承及转子作用力 (21)4.3.1求轴承反力 (22)4.3.2校核轴的强度 (22)4.3.3精确校核轴的疲劳强度 (22)4.3.4对轴端键强度进行验算 (24)4.4轴承寿命的计算 (25)4.4.1轴承的选用 (25)4.4.2球左右轴承的支反力 (25)4.4.3计算左右轴承寿命 (26)4.5 辐板厚度的确定 (26)4.6滚筒轴与辐板间的力矩分配 (29)4.7轮毂尺寸的确定 (30)结论 (32)谢辞 (33)参考文献 (34)前言带式输送机是用于散料输送的重要设备之一。

《机械设计》课程设计设计说明书带式输送机传动系统设计起止日期：2019 年12 月29 日至2020年 1 月10 日学生姓名王班级机设1706班学号1740570成绩指导教师(签字)目录第一部分概述 (1)1.1设计的目的 (1)1.2设计计算步骤 (1)第二部分.设计任务书及方案拟定 (2)2.1《机械设计》课程设计任务书 (2)2.2.传动系统方案拟定 (3)第三部分选择电动机 (3)3.1电动机类型的选择 (3)3.2确定传动装置的效率 (3)3.3选择电动机容量 (4)3.4确定传动装置的总传动比和分配传动比 (5)3.5动力学参数计算 (6)第四部分减速器齿轮传动设计计算 (7)第五部分链传动设计计算 (11)第六部分传动轴和传动轴承及联轴器的设计 (13)6.1输入轴设计计算 (13)5.2输出轴设计计算 (18)第七部分轴承的选择及校核计算 (22)7.1输入轴的轴承计算与校核 (22)7.2输出轴的轴承计算与校核 (23)第八部分键联接的选择及校核计算 (24)8.1输入轴键选择与校核 (24)8.2输出轴键选择与校核 (25)第九部分联轴器的选择 (25)第十部分减速器的润滑和密封 (25)10.1减速器的润滑 (25)10.2减速器的密封 (26)第十一部分减速器附件及箱体主要结构尺寸 (26)11.1减速器附件的设计与选取 (26)11.2减速器箱体主要结构尺寸 (31)第十二部分设计小结 (33)第十三部分参考文献 (34)第一部分概述1.1设计的目的设计目的在于培养机械设计能力。

设计是完成机械专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节，其目的为:1.通过设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。

2.通过设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。

传动滚筒的设计(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--传动滚筒结构其结构示意图如图4-1所示：图4-1驱动滚筒示意图 传动滚筒的设计（1）求轴上的功率333,n T p 转速和转矩 联轴器传动效率0.99η=若取每级齿轮传动的效率（包括轴承效率在内）η=，则232500.990.97kw 232.8727kw 150060.16r/min5.8 4.2988232.87279550955036773.36/60.16m w p n n i p T N mn =⨯⨯====⨯==⨯= 则轴的角转速w 1n 260.162 6.297rad /s 6060r 6.2970.5=3.15m/s6.297f= 1.002s 22ππωνωωππ-⨯=====⨯== （2）轴的最小直径的确定式中3p d An(1-p--kW;n--r/min;--112ββ≥==100轴转递的功率，单位为轴的转速，单位空心轴的内径d 与外径d 之比,通常取=0.5-0.6式中A Cr,A 。

于是得32p d A112279mmn 1-≥==（（3）滚筒体厚度的计算选Q235A 钢板用作滚筒体材料，并取[]4s σσ=。

对于Q235A 刚，s σ=235N/2mm ，则[]σ=2mm 。

)t mm = 式中 p —功率，kW; ν--带速，m/s;l —筒长，mm, R=()2Dmm ; []σ--许用应力，N/2mm 。

由表4-1可知 滚筒长度l =1400mm,)86.725.83262t mm mm ===(4) 滚筒筒体强度的校核已知 功率P=,带速 3.15/,m s ν=筒长l=1400mm,直径D=1000mm ， 筒体厚度t=30mm,材料为Q235钢板。

由式 232.87271000100073927.83.15u P F N ν==⨯= u F --圆周驱动力；由式10.23.51022.8~42rad 160~24035rad 200e 2.0U e F F e e αααααμμμ⨯=-μ--μ=.--.()=.(=≈输送带与滚筒之间的摩擦系数，按潮湿空气运行取；滚筒的为包角，一般在之间现取)。

带式输送机设计(传动滚筒部分)洛阳理工学院学位论文原创性声明本人郑重声明：所呈交的毕业设计及学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人或集体，均已在文中以明确方式表明。

本人完全意识到本声明的法律结果由本人承担。

作者签名：年月日洛阳理工学院学位论文版权使用授权书本论文作者完全了解学校有关保留、使用毕业设计及学位论文的规定，学生在校学习期间毕业设计及论文的知识产权单位归属洛阳理工学院。

同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权洛阳理工学院可以将本学位论文的全部和部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

作者签名：指导教师签名：年月日带式输送机设计（传动滚筒部分）摘要带式输送机是用于散料输送的重要设备，适用于矿山机械。

传动滚筒作为带式输送机的重要部件，其作用更是举足轻重。

滚筒是带式输送机的主要传部件，它的作用有两个：一是传递动力，二是改变输送带运行方向。

带式输送机滚筒的设计质量，关系到整个输送机系统的性能、安全性和可靠性。

通过了解滚筒的作用，及滚筒在当今社会的发展现状，对输送机的分类有所认识。

结合任务书的要求，首先对输送带的带宽，及所需牵引力的计算和确定。

查阅资料了解到滚筒的结构，及滚筒失效的常见原因和方式。

计算数据合理确定滚筒的直径。

并结合所算数据对传动滚筒装置的组成件进行计算，最后结合任务及相关要求进行校验。

进而得到合理的设计尺寸。

使设计得到较为准确的数据。

本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。

关键词：槽形托辊，带式输送机，传动滚筒Belt Donveyor Design(The Dransmission Drum)ABSTRACTThe belt conveyor is used for important bulk conveying equipment, suitable for mining machinery. As an important component of the driving drum of belt conveyor, and its function is more important. The drum is the main transmission part in belt conveyor roller, it has two functions: one is to transfer power, the two is to change the running direction of the conveying belt. The design quality of belt conveyor pulley, related to the performance of the entire conveyor system, safety and reliability.Through the understanding of the role of the drum, and the drum in the development of today's society, the understanding of the classification of the conveyor, with the requirements of the mission, first on the conveyor belt width, and the traction calculation and determination. Access to information learned the structure of the drum, and the drum and the common cause of failure. The calculated data reasonable determination of the diameter of the cylinder, and combined with the data of the driving drum is composed of a device is calculated. Finally, the task book and related requirements to verify, and then get the design of reasonable size. Make the design get more accurate data.The belt conveyor design represents the general process of design, and has a certain reference value for the future selection design.KEY WORDS: Trough roller; belt conveyor; conveyor idlers; Transmission cylinder目录前言 (1)第1章带式输送机的概述 (2)1.1带式输送机的应用及工作原理 (2)1.2带式输送机的种类 (3)1.3带式输送机的结构和布置形式 (3)1.4带式输送机的性能 (4)1.5带式输送机的发展状况 (5)第2章带式输送机部件的选用 (7)2.1 输送带 (7)2.2 驱动装置 (11)2.3 机架与中间架 (12)2.4 制动装置 (13)2.5 清扫器 (15)2.6 卸料装置及导料槽 (17)2.6.1卸料装置 (17)2.6.2导料槽 (17)第3章槽形托辊带式输送机的计算 (19)3.1原始数据及工作条件 (19)3.2输送带选择计算 (19)3.2.1选定带宽 (19)3.2.2输送带上物料流横截面面积S的计算 (20)3.3圆周驱动力 (21)3.3.1圆周驱动力(N) Fu (21)3.3.2主要阻力 (21)3.3.3附加阻力F N3.3.4主要特征阻力 (22)3.3.5附加特种阻力 (23)3.3.6倾斜阻力 (23)3.4 输送带张力 (23)3.4.1 输送带不打滑条件 (23)3.4.2 输送带下垂度校核 (24)3.4.3 各特性点张力(N) (24)3.5 传动滚筒轴功率 (24)3.6 电动机功率和驱动装置组合 (25)3.7输送带选择计算 (26)3.7.1织物芯输送带层数 (26)3.7.2输送带厚度 (26)3.8输送带总长度、总平方米数和总质量 (27)3.8.1输送带几何长度 (27)3.8.2输送带订货总长度 (27)3.8.3输送带订货平方米数 (27)3.8.4输送带总质量 (27)3.9托辊的选用计算 (28)3.10 输送带的强度校核 (29)3.11传动滚筒轴的强度计算和校核 (29)3.11.1传动滚筒的载荷集度 (30)3.11.2传动滚筒扭矩M（N•m） (30)3.11.3强度校核 (30)3.11.4刚度校核 (31)第4章驱动装置的选用与设计 (32)4.1 电机的选用 (32)4.2 减速器的选型 (33)结论 (34)谢辞 (35)参考文献 (36)前言带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。

带式输送机传动滚筒的设计与计算带式输送机在港口、煤炭、电厂等物料输送中应用日益广泛, 传动滚筒是带式输送机的关键部件, 其作用是将驱动装置提供的扭矩传到输送带上。

根据滚筒的承载不同, 可将滚筒分为轻型滚筒、中型滚筒、重型滚筒, 轻型滚筒为焊接结构, 即辐板与筒皮焊接, 轮毂与轴采用键连接, 中型滚筒和重型滚筒为铸焊结构, 即辐板与轮毂采用整体铸造形式, 然后与筒皮焊接, 轮毂与轴采用胀套连接, 胀套连接的优点是:定位精确、传递扭矩大、易于拆装、避免轴向的攒动等。

传动滚筒表面都覆盖橡胶或陶瓷以增大驱动滚筒与输送带间的摩擦系数。

由于中型滚筒和重型滚筒承载重, 设计计算不合理, 容易造成滚筒断轴等事故的发生, 因此, 本文为某矿设计的传动滚筒的实例对中型滚筒和重型滚筒的设计计算加以说明。

一、原始参数滚筒合张力260KN、扭矩40KN·m、滚筒直径φ1000㎜, 带宽2200mm二、结构简图For personal use only in study and research; not for commercial use三、选择材料采用45# 钢, 调质处理, 机械性能为:抗拉强度σb=580 MPa 屈服点σs=290 Mpa弯曲疲劳极限σ1=235 Mpa 扭转疲劳极限τ1=135 MPa许用静应力σ1p=238 MPa ,许用疲劳应力σ1p=165 MPa四、初选轴径1.确定轴伸直径, 按扭转强度计算轴伸直径d=17.2 Tτp3!轴传递的扭矩T=40 kN·m = 40000 N·m轴的许用扭矩剪应力τp=35 MPad1=17.2 ! =180㎜根据结构要求取轴伸直径180㎜2.确定胀套处轴径按弯扭合成强度计算轴径d=21.68 M2+(ψT)2 !σ-1p3!轴在胀套处所受弯矩M=52000 N·m,轴在胀套处所受扭矩T=40000 N·m校正系数对于单向旋转ψ=0.7轴径d2=21.68 520002+(0.7×40000)2 ! 1703! =153㎜根据结构要求取d2=240㎜轴的结构尺寸如下图五、强度校核按疲劳强度安全系数校核,仅考虑弯矩作用时的安全系数Sσ= σ-1Kσβεσσa+ψσσm仅考虑扭矩作用时的安全系数Sτ= τ-1Kτβεττa+ψττm弯曲时的有效应力集中系数Kσ=1.52扭转时的有效应力集中系数Kτ=1.57轴表面质量系数β=0.9弯曲时的尺寸影响系数εσ=0.6扭转时的尺寸影响系数ετ=0.6材料拉伸的平均应力折算系数ψσ=0.34 材料扭转的平均应力折算系数ψτ=0.21 d2=240㎜处的抗弯截面模数Z= πd3232= 3.14×24332=1356.5cm3抗扭截面模数Zp= πd3216=2Z=2713cm3对称循环弯曲应力的应力幅σa= MZ= 520001356.5=38.3MPa脉动循环扭转应力应力幅τa= T2ZP= 400002×2713=7.4MPa脉动循环扭转应力平均应力τm=τa=7.4MPa仅考虑弯矩作用时的安全系数:Sσ= σ- 1Kσβεσσα+ψσσm= 2351.520.9×0.6×38.3+0.32×0=2.18仅考虑扭矩作用时的安全系数:Sτ= τ-1Kτβετ×τα+ψτ×τm= 1351.570.9×0.6×7.4+0.21×7.4=5.85安全系数S= Sσ·SτSσ2+Sτ2 != 2.18×5.852.182+5.852 !=2.04互邻———指拥有共同边界线(点)的两个直接相邻的区域。

目录摘要 (Ⅰ)Abstract (Ⅱ)第一章绪论 (01)1.1概述 (02)1.2传动滚筒的研究目的和意义 (03)1.3国内外研究现状 (04)1.4本文研究的主要内容 (04)第二章带式输送机传动滚筒的结构 (05)2.1 结构与种类 (07)2.2 运行阻力 (10)2.3 传动滚筒轴功率 (10)2.4 传动理论 (13)2.5 传动滚筒的受力分析 (15)第三章传动滚筒的结构设计 (16)3.1 滚筒失效形式与许用应力的确定 (18)3.2 传动滚筒结构设计 (30)第四章传动滚筒有限元模型的建立与结果分析 (31)4.1 传动滚筒有限元模型的建立 (35)4.2 节点耦合与约束方程 (37)4.3 载荷和约束 (38)4.4 求解和后处理 (39)4.5 结果分析 (41)结论与建议 (42)参考文献 (43)致谢设计图纸摘要带式输送机是现代最主要的散状物料输送设备之一。

滚筒是带式输送机的主要传部件，它的作用有两个：一是传递动力，二是改变输送带运行方向。

带式输送机滚筒的设计质量，关系到整个输送机系统的性能、安全性和可靠性。

目前，国内滚筒的设计一般采用近似公式，对于中小型滚筒已经能够满足工程需求，但对于大型滚筒这种设计方法其结果与工程实际有一定的差距，它的安全性和可靠性难以保障。

由于缺乏精确的计算方法，如果盲目的增大安全系数，会使结构尺寸变大，重量增加，强度得不到显著的提高同时又增加了成本。

本文主要包括以下几方面内容：首先，对带式输送机滚筒结构的设计计算方法进行了分析研究，修正了有关计算公式，完善并统一了设计计算内容。

其次，滚筒采用实体单元，为了提高运算速度和精度，采用映射网格划分方式；分析并确定滚筒载荷；结果后处理对滚筒的各个部件的应力和应变进行分析。

本文关于带式输送机滚筒的设计计算方法具有一定的实用价值和指导意义，可以大大提高滚筒的设计质量，缩短设计的周期。

关键词：带式输送机传动滚筒有限元AbstractBelt-conveyor system is the most important transport equipment which can carry bulkmaterial. Belt-conveyor Pulley is the key transmission part in Belt-conveyor system. It hastwo functions, one is transferring power, and another is altering the operation direction of thebelt. The design quality of Belt-conveyor Pulley connects with systems security and reliabilityof the whole conveyor. At present, in our country, the design of the pulley usually adopts theapproximate formula, however, pulley that be designed out with such method can not meet theneed of manufacture, its security and reliability are difficult to guarantee. While lacking thesuitable calculation method of strength and stiffness about the pulley, if we increase the safecoefficient without enough reasons, the pulley become bigger and heavier. However thereliability of the pulley can’t be increased.The main content includes the following respects: Firstly, the paper discusses structuraldesign and calculation of the belt conveyor pulley. The related formulas are corrected and acomplete design and calculation method are provided. Secondly,in order to improving the precision, the mapping gridmethod is carved up. After disperse the load on the pulley surface, we added the points load on the pulley node. The design methods are very important to thedesigner, and can shorten the design cycle and improve working efficiency.Key Words: Belt-conveyor Driving Pulley Finite Element Method第一章绪论1.1 概述连续输送机械是物料搬运机械的重要组成部分，是其中的一大类别。

目录摘要 ................................................................................................................... 错误!未定义书签。

Abstract............................................................................................................. 错误!未定义书签。

1绪论 .. (2)2带式输送机概述 (3)2.1 带式输送机的应用 (3)2.2 带式输送机的分类 (3)2.4 带式输送机的工作原理 (4)2.5 带式输送机的结构和布置形式 (6)2.5.1 带式输送机的结构 (6)2.5.2 布置方式 (6)3 带式输送机的设计计算 (7)3.1 已知原始数据及工作条件 (7)3.2 计算步骤 (8)3.3传动功率计算 (10)3.4.1 传动轴功率计算 (10)3.5 输送带张力计算 (12)3.5.1 最大张力计算及输送带材料选择 (12)3.5.2 输送带不打滑条件校核 (13)3.5.2 输送带下垂度校核 (14)3.5.3 各特性点张力计算 (14)3.8 拉紧力计算 (16)4 驱动装置的选用与设计 (16)4.1 电机的选用 (17)4.2.1 传动装置的总传动比 (17)4.2.3 联轴器 (17)5 带式输送机部件的选用 (20)5.1 输送带 (20)5.1.1 输送带的分类： (21)5.1.2 输送带的连接 (22)5.2 传动滚筒 (23)5.2.1 传动滚筒的作用及类型 (23)5.2.2 传动滚筒的选型及设计 (23)5.3 托辊 (24)5.3.1 托辊的作用与类型 (24)5.3.2 托辊的选型 (26)5.6拉紧装置 (27)5.6.1 拉紧装置的作用 (27)5.6.2 张紧装置在使用中应满足的要求 (27)5.6.3 拉紧装置在过渡工况下的工作特点 (28)5.6.4 拉紧装置布置时应遵循的原则 (28)5.6.5 拉紧装置的种类及特点 (28)6其他装置 (31)6.1 给料装置 (31)6.2 卸料装置 (31)6.3清扫装置 (32)7 电气及安全保护装置 (33)结论 (34)参考文献 (36)摘要本次毕业设计是关于矿用固定式带式输送机的设计。

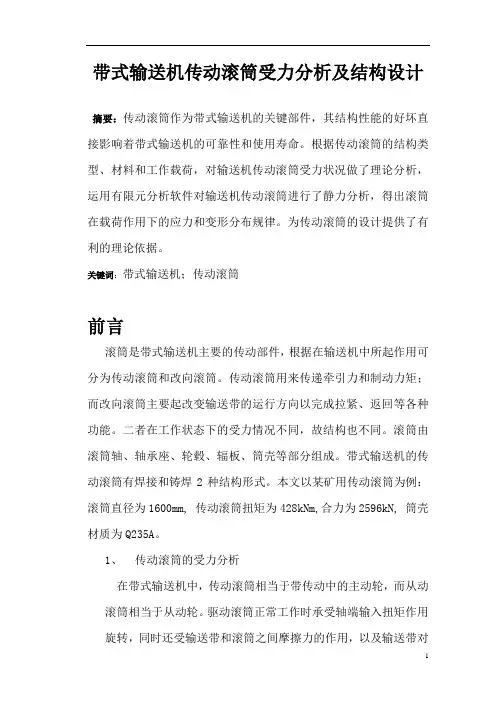

带式输送机传动滚筒受力分析及结构设计摘要：传动滚筒作为带式输送机的关键部件，其结构性能的好坏直接影响着带式输送机的可靠性和使用寿命。

根据传动滚筒的结构类型、材料和工作载荷，对输送机传动滚筒受力状况做了理论分析，运用有限元分析软件对输送机传动滚筒进行了静力分析，得出滚筒在载荷作用下的应力和变形分布规律。

为传动滚筒的设计提供了有利的理论依据。

关键词：带式输送机；传动滚筒前言滚筒是带式输送机主要的传动部件，根据在输送机中所起作用可分为传动滚筒和改向滚筒。

传动滚筒用来传递牵引力和制动力矩；而改向滚筒主要起改变输送带的运行方向以完成拉紧、返回等各种功能。

二者在工作状态下的受力情况不同，故结构也不同。

滚筒由滚筒轴、轴承座、轮毂、辐板、筒壳等部分组成。

带式输送机的传动滚筒有焊接和铸焊2种结构形式。

本文以某矿用传动滚筒为例：滚筒直径为1600mm, 传动滚筒扭矩为428kNm,合力为2596kN, 筒壳材质为Q235A。

1、传动滚筒的受力分析在带式输送机中，传动滚筒相当于带传动中的主动轮，而从动滚筒相当于从动轮。

驱动滚筒正常工作时承受轴端输入扭矩作用旋转，同时还受输送带和滚筒之间摩擦力的作用，以及输送带对滚筒的压力作用，如图1所示。

图1 滚筒上的张力变化图假设输送带是理想的挠性体，可以任意弯曲，没有弯曲应力、质量和厚度。

输送带在滚筒上的围包角为α，在围包角内存在滑动弧λ和静止弧γ，即α=λ+γ。

两端输送带的张力差为F1-F2,此差值等于滚筒轴上输入的扭矩值。

输送带的张力变化可按欧拉公式计算，输送带任一点的张力Fθ=F2eμθ（1）输送带在相遇点的极限张力F1max=F2eμα（2）式中θ——输送带单元所在圆周角，0<θ<α;μ——摩擦系数。

按式（2）给出的输送带在滚筒上的张力线如图1所示的acb线。

在实际运行中，相遇点张力F1<F1max,此时输送带张力将沿a’cb线变化,即在滑动弧λ内输送带张力按欧拉公式变化;在静止弧γ内输送带没有摩擦力,张力不变。

带式输送机设计传动滚筒部分The final revision was on November 23, 2020洛阳理工学院学位论文原创性声明本人郑重声明：所呈交的毕业设计及学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人或集体，均已在文中以明确方式表明。

本人完全意识到本声明的法律结果由本人承担。

作者签名：年月日洛阳理工学院学位论文版权使用授权书本论文作者完全了解学校有关保留、使用毕业设计及学位论文的规定，学生在校学习期间毕业设计及论文的知识产权单位归属洛阳理工学院。

同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权洛阳理工学院可以将本学位论文的全部和部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

作者签名：指导教师签名：年月日带式输送机设计（传动滚筒部分）摘要带式输送机是用于散料输送的重要设备，适用于矿山机械。

传动滚筒作为带式输送机的重要部件，其作用更是举足轻重。

滚筒是带式输送机的主要传部件，它的作用有两个：一是传递动力，二是改变输送带运行方向。

带式输送机滚筒的设计质量，关系到整个输送机系统的性能、安全性和可靠性。

通过了解滚筒的作用，及滚筒在当今社会的发展现状，对输送机的分类有所认识。

结合任务书的要求，首先对输送带的带宽，及所需牵引力的计算和确定。

查阅资料了解到滚筒的结构，及滚筒失效的常见原因和方式。

计算数据合理确定滚筒的直径。

并结合所算数据对传动滚筒装置的组成件进行计算，最后结合任务及相关要求进行校验。

进而得到合理的设计尺寸。

使设计得到较为准确的数据。

本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。

关键词：槽形托辊，带式输送机，传动滚筒Belt Donveyor Design(The Dransmission Drum)ABSTRACTThe belt conveyor is used for important bulk conveying equipment, suitable for mining machinery. As an important component of the driving drum of belt conveyor, and its function is more important. The drum is the main transmission part in belt conveyor roller, it has two functions: one is to transfer power, the two is to change the running direction of the conveying belt. The design quality of belt conveyor pulley, related to the performance of the entire conveyor system, safety and reliability.Through the understanding of the role of the drum, and the drum in the development of today's society, the understanding of the classification of the conveyor, with the requirements of the mission, first on the conveyor belt width, and the traction calculation and determination. Access to information learned the structure of the drum, and the drum and the common cause of failure. The calculated data reasonable determination of the diameter of the cylinder, and combined with the data of the driving drum is composed of a device is calculated. Finally, the task book and related requirements to verify, and then get the design of reasonable size. Make the design get more accurate data.The belt conveyor design represents the general process of design, and has a certain reference value for the future selection design.KEY WORDS: Trough roller; belt conveyor; conveyor idlers; Transmission cylinder目录前言带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。

带式输送机设计（传动滚筒部分）摘要带式输送机是用于散料输送的重要设备,滚简作为带式输送机的重要部件,其作用更是举足轻重。

通过了解滚筒的作用，及滚筒在当今社会的发展现状，对输送机的分类有所认识。

结合任务书的要求，首先对输送带的带宽，及所需牵引力的计算和确定。

查阅资料了解到滚筒的结构，及滚筒失效的常见原因和方式。

并结合计算数据合理确定滚筒的直径。

并结合所算数据对传动滚筒装置的组成件进行计算，并结合任务及相关要求进行校验。

进而得到合理的设计尺寸。

使设计得到较为准确的数据。

关键词: 传动滚筒结钩组成BELT CONVEYOR DESIGN(TRANSMISSIONROLLER PART)ABSTRACTBelt conveyor is an important equipment for powder conveying, roll Jane as an important part of a belt conveyor, its role is very important.By understanding the role of the drum, and roller in today's society, the development status of to recognize the classification of the conveyor. Combined with the requirements of the specification, first of all, the bandwidth of the conveyor belt, and the required traction calculation and determined. Check data to know the structure of the roller, and the common failure modes of the drum and the way. And combining with calculation data reasonably determine the diameter of the cylinder. And combined with the numerical data for calculation, transmission roller device of a calibrated and connecting with the requirements and related tasks. Reasonable design size is obtained. Make the design get more accurate data.KEY WORDS:transmission roller structur constitute目录前言 (1)第1章绪论 (2)1.1 滚筒在国民经济中的作用 (2)1.2 传动滚筒的发展状况 (3)1.3 结构与种类 (5)1.3.1 按驱动方式分 (5)1.3.2 按轴承内孔大小分 (5)1.3.3 按外形分 (6)1.3.4 特殊滚筒 (6)1.4 传动滚筒的研究目的和意义 (7)第2章带式输送机的设计计算 (8)2.1 已知原始数据及工作条件 (8)2.2 计算步骤 (9)2.2.1 带宽的确定: (9)2.2.2 输送带宽度的核算 (11)2.3 运行阻力及牵引力 (11)2.3.1 附加特种阻力计算 (12)2.3.2牵引力 (13)第3章传动滚筒的结构设计 (14)3.1 滚筒失效形式与许用应力的确定 (14)3.1.1 传动滚筒的失效形式 (14)3.1.2 失效产生的原因 (14)3.1.3 滚筒许用应力的确定 (15)3.2传动滚筒结构设 (16)3.2.1 传动滚筒最小直径的确定 (17)3.2.2 传动滚筒的直径验算 (17)第4章滚筒组成件 (19)4.1 滚筒覆盖胶 (19)4.2 传动滚筒轴直径的计算 (19)4.2.1滚筒轴受力分析 (19)4.2.2 轴的强度校核 (21)4.3确定轴承及转子作用力 (21)4.3.1求轴承反力 (22)4.3.2校核轴的强度 (22)4.3.3精确校核轴的疲劳强度 (22)4.3.4对轴端键强度进行验算 (24)4.4轴承寿命的计算 (25)4.4.1轴承的选用 (25)4.4.2球左右轴承的支反力 (25)4.4.3计算左右轴承寿命 (26)4.5 辐板厚度的确定 (26)4.6滚筒轴与辐板间的力矩分配 (29)4.7轮毂尺寸的确定 (30)结论 (32)谢辞 (33)参考文献 (34)前言带式输送机是用于散料输送的重要设备之一。

带式输送机滚筒结构设计及优化带式输送机滚筒结构设计及优化一、引言带式输送机是一种常见的物料输送设备，广泛用于矿山、港口、电厂等行业。

而滚筒作为带式输送机的核心部件之一，其结构设计和优化对于带式输送机的性能和寿命具有重要影响。

本文将针对带式输送机滚筒的结构设计和优化进行探讨。

二、带式输送机滚筒的组成与工作原理带式输送机滚筒主要由滚筒轴、滚筒壳体、托辊组成。

滚筒轴作为滚筒的支撑结构，需要承受带式运输机中物料的重力和惯性力。

滚筒壳体则是物料的承载部位，同时还起到保护滚筒轴的作用。

托辊则是连接滚筒和输送带的部件，起到传输物料的作用。

带式输送机滚筒的工作原理是利用滚筒的旋转带动输送带进行物料的输送。

滚筒轴通过传动装置驱动，滚筒壳体旋转起来。

输送带紧贴在滚筒上方，物料从供料端进入输送带上，在输送带的作用下，物料被输送至卸料端。

同时，托辊的摩擦力也起到物料传输的作用。

三、带式输送机滚筒的结构设计1. 滚筒轴设计滚筒轴是承受带式输送机中物料重力和惯性力的关键部件。

其设计需要考虑到物料的重力荷载以及使用寿命等因素。

一般来说，滚筒轴采用中空圆筒形设计，内部可以空出一定空间以减轻自重，并采用高强度合金材料制造。

2. 滚筒壳体设计滚筒壳体作为物料的承载部位，需要具备足够的强度和刚度。

常见的滚筒壳体材料包括碳钢、不锈钢等。

在设计中，需要合理确定滚筒壳体的壁厚、直径和长度等参数。

同时，还应考虑滚筒表面的防滑设计，以防止物料滑行。

3. 托辊设计托辊作为连接滚筒与输送带的部件，需要具备较好的磨损和冲击性能。

在设计中，一般采用高强度聚合物材料或金属材料制造。

托辊的直径和布置间距应根据物料的性质和输送速度来确定，以确保物料的稳定传输。

四、带式输送机滚筒的结构优化1. 减轻滚筒重量滚筒的重量对于带式输送机的能耗和寿命有着直接的影响。

因此，在设计中可以采用空腔结构和轻型材料以减轻滚筒的重量，提高带式输送机的输送效率和寿命。

2. 提高滚筒的运转平稳性滚筒的平稳运转对于物料传输的稳定性非常重要。

机械课程设计说明书课程设计题目：带式输送机传动装置一、前言 (1)(一) 设计任务 (1)(二) 设计目的 (2)(三) 传动方案的分析 (2)二、传动系统的参数设计 (3)(一) 电动机选择 (3)(二) 计算传动装置的总传动比及分配各级传动比 (4)(三) 运动参数及动力参数计算 (4)三、传动零件的设计计算 (5)（一）Ｖ带传动的设计 (5)（二）齿轮传动的设计计算 (7)（三）轴的设计计算 (10)（四）轴承的设计计算 (21)验算轴承30210 (21)验算轴承30207 (23)（五）键的设计计算 (25)四、箱体结构设计 (27)五、设计心得 (29)六、参考资料 (30)机械课程设计说明书一、前言(一) 设计任务设计一带式输送机用单级圆柱齿轮减速器。

选题A5，已知运输带输送拉力F=2KN，带速V=2.0m/s，传动滚筒直径D=300mm（滚筒效率为0.96）。

电动机驱动，预定使用寿命8年（每年工作300天），工作为二班工作制，载荷轻，带式输送机工作平稳。

工作环境：室内灰尘较大，环境最高温度35°。

动力来源：电力，三相交流380/220伏。

图1 带式输送机的传动装置简图1、电动机；2、三角带传动；3、减速器；4、联轴器；5、传动滚筒；6、皮带运输机机械传动类型传动效率η圆柱齿轮传动闭式传动0.96—0.98（7-9级精度）开式传动0.94—0.96圆锥齿轮传动闭式传动0.94—0.97（7-8级精度）开式传动0.92—0.95带传动平型带传动0.95—0.98(二) 设计目的通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。

(三) 传动方案的分析机器一般是由原动机、传动装置和工作装置组成。

合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

本设计中原动机为电动机，工作机为皮带输送机。
