Packet Tracer 5.0建构CCNA实验攻略(9)——Cisco EIGRP

01.开篇：组建小型局域网实验任务1、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；2、分别设置pc机的ip地址；3、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线实验设备配置PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1实验验证过程打开【PC中>> Desktop >> Commond prompt】02.交换机的配置与管理技术原理交换机的管理方式基本分为两种：带内管理和带外管理。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

交换机的命令行操作模式主要包括：用户模式（EXEC模式) Switch>特权模式 Switch#全局配置模式 Switch(config)端口模式 Switch(config-if)#交换机常用的配置命令行模式切换指令enable 进入特权模式（一般简写为en）config t 进入全局配置模式interface fa 0/1 进入交换机某个端口视图模式exit 返回到上级模式end 从全局以下模式返回到特权模式快捷指令帮助信息(如? 、co?、copy?)命令简写(如 en 的完整命令为 enable)命令自动补全(Tab)快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)reload 重启(在特权模式下)hostname X修改交换机名称(在全局配置模式下)端口配置指令speed,duplex 配置交换机端口参数show version 查看交换机版本信息show running-config 查看当前生效的配置信息show startup-config 查看保存在NVRAM中的启动配置信息show interface 查看端口信息show mac-address-table 查看交换机的MAC地址选择某个端口Switch(config)# interface type mod/port(type：端口类型，通常有ethernet、Fastethernet、Gigabitethernet；mod：端口所在的模块；port：在该模块中的编号；）:Switch(config)# interface fa 0/1;选择多个端口Switch(config)#interface type mod/startport-endport 如：Switch(config)# interface interface fa 0/1-5 //选择端口 fa 0/1 ~ fa 0/5Switch(config-if)#speed [10/100/auto] 设置端口通信速度Switch(config-if)#duplex [half/full/auto] 设置端口单双工模式若交换机设置为auto以外的具体速度，此时应注意保证通信双方也要有相同的设置值。

思科配置实验（适用于CCNA）1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2 设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2 设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [rootPCA root]# ifconfig[rootPCA root]# route add default gw 10.65.1.2[rootPCA root]# route设置计算机PCB的ip地址和网关的操作：[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [rootPCB root]# ifconfig[rootPCA root]# route add default gw 10.66.1.2[rootPCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3．检查网络联通情况[rootPCA root]# ping 10.65.1.2 (通) (ping自己的网关) [rootPCA root]# ping 10.66.1.2 (通) (ping f0/1) [rootPCA root]# ping 10.66.1.1 (通) (ping PCB) [rootPCA root]# ping 10.67.1.2 (不通) (端口空时down) [rootPCA root]# ping 10.68.1.2 (不通) (端口空时down)[rootPCB root]# ping 10.66.1.2 (通) (ping自己的网关) [rootPCB root]# ping 10.65.1.2 (通) (ping f0/0) [rootPCB root]# ping 10.65.1.1 (通) (ping PCA) [rootPCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [rootPCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line proto is down) [rootPCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down) serial口当没有连线时???(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[rootPCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[rootPCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[rootPCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[rootPCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。

Packet Tracer 5.0建构CCNA实验攻略(17)——终结篇2008-10-15 20:45Packet Tracer 5.0建构CCNA实验攻略，这是最后一篇了。

很多网窝，我是浅尝辄止，蜻蜓点水。

模拟器毕竟是模拟，与真实的设备相关甚远。

如果想考CCNA或者借助该模拟器熟悉命令，更多的内容还是靠自己认真练习。

这17篇能够对诸位有一丁点儿的帮助，我就高兴至极。

我也真诚地希望能得到诸位朋友的帮助。

一、端口映射由于IP地址紧缺，或者小企业（单位）由于资金投入的原因，只能有一个公网的IP地址，使用NAT(网络地址转换）上网。

如果此时还想对外提供服务，那就得进行端口映射。

图一范例拓扑图１、配置NAT（Router Company）Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255Router(config)#ip nat inside source list 1 interface serial0/3/0 overloadRouter(config)#int serial0/3/0Router(config-if)#ip nat outsideRouter(config-if)#int fa0/1Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 221.58.58.1Router(config)#router eigrp 100Router(config-router)#network 221.58.58.0Router(config-router)#exit２、配置端口映射Router(config)#ip nat inside source static tcp 192.168.1.4 80 221.58.58.2 80上面的命令意思是：把内网ip为192.168.1.4的80端口与221.58.58.2的80端口映射，当从互联网上访问http://221.58.58.2时，其实就是访问http://192.168.1.4，假设221.58.58.2的域为，从pc2访问：图二路由器Company的配置：Company#sh running-configBuilding configuration...Current configuration : 734 bytes!version 12.4no service password-encryption!hostname Company!!!!!ip ssh version 1!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 192.168.1.1 255.255.255.0ip nat insideduplex autospeed auto!interface Serial0/3/0ip address 221.58.58.2 255.255.255.0ip nat outside!interface Vlan1no ip addressshutdown!router eigrp 100network 221.58.58.0auto-summary!ip nat inside source list 1 interface Serial0/3/0 overloadip nat inside source static tcp 192.168.1.4 80 221.58.58.2 80 ip classlessip route 0.0.0.0 0.0.0.0 221.58.58.1!!access-list 1 permit 192.168.1.0 0.0.0.255!!!no cdp run!line con 0line vty 0 4login!!end二、链路聚合((Link Aggregation)链路聚合主要是端口捆绑增加带宽及提供冗余备份。

Packet Tracer 5.0软件使用教程进一步详解前言可以这样说，我用过有许多好旳网络模拟软件，其中不乏有特别优秀旳！例如Boson 旳Boson NetSim for CCNA 6.0就很优秀。

但是自从我用了Packet Tracer这个思科官方模拟软件后，我发现竟有更优秀旳。

她旳最新版本是Packet Tracer 5.0，直到目前我使用这个工具仍然是爱不释手，好了闲话不多说，工作！网络上有有关Packet Tracer旳所谓“教程”，但是都只是皮毛，今天我从如下三个方面入手简介Packet Tracer 5.0这个软件。

力求做到“进一步、详解”。

此外我不反对人们转载这篇文章，但是我但愿朋友转载后请注明链接：第一篇、熟悉界面一、设备旳选择与连接在界面旳左下角一块区域，这里有许多种类旳硬件设备，从左至右，从上到下依次为“路由器”、“互换机”、“集线器”、“无线设备”、“设备之间旳连线（Connections）”、“终端设备”、“仿真广域网”、以及“Custom Made Devices（自定义设备）”。

下面着重讲一下“设备之间旳连线：Connections”，用鼠标点一下它之后，在右边你会看到多种类型旳线，依次为Automatically Choose Connection Type（自动选线，万能旳，一般不建议使用，除非你真旳不懂得设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。

其中DCE和DTE是用于路由器之间旳连线。

实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。

而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连旳路由器为DCE，配备该路由器时需配备时钟哦。

交叉线只在路由器和电脑直接相连，或互换机和互换机之间相连时才会用到。

注释：那么Custom Made Devices（自定义设备）是做什么旳呢？通过实验发现：当我们用鼠标单击不放开左键把位于第一行旳第一种设备也就是Router中旳任意一种拖到工作区，然后再拖一种然后我们尝试用串行线Serial DTE连接两个路由器时发现，她们之间是不会正常连接旳，因素是这两个设备初始化对然虽然都是模块化旳，但是没有添加，例如多种串口等等。

附录三：Cisco Packet Tracer 5.0中文教程一、Packet Tracer 5.0 使用简介Packet Tracer 是Cisco公司为思科网络技术学院开发的一款模拟软件，可以用来模拟CCNA的实验。

我们也以Packet Tracer 5.0 做为模拟软件来进行我们的实验。

下面按四个方面对该软件做简单介绍。

1、基本界面。

2、选择设备，为设备选择所需模块并且选用合适的线型互连设备。

3、配置不同设备。

4、测试设备的连通性，并在simulation模式下跟踪数据包，查看数据包的详细信息。

1、首先我们认识一下Packet Tracer5.0的基本界面打开Packet Tracer 5.0时界面如下图所示：图1 Packet Tracer 5.0 基本界面1 菜单栏此栏中有文件、选项和帮助按钮，我们在此可以找到一些基本的命令如打开、保存、打印和选项设置，还可以访问活动向导。

2 主工具栏此栏提供了文件按钮中命令的快捷方式，我们还可以点击右边的网络信息按钮，为当前网络添加说明信息。

3 常用工具栏此栏提供了常用的工作区工具包括：选择、整体移动、备注、删除、查看、添加简单数据包和添加复杂数据包等。

4 逻辑/物理工作区转换栏我们可以通过此栏中的按钮完成逻辑工作区和物理工作区之间转换。

5 工作区此区域中我们可以创建网络拓扑，监视模拟过程查看各种信息和统计数据。

6 实时/模拟转换栏我们可以通过此栏中的按钮完成实时模式和模拟模式之间转换。

7 网络设备库该库包括设备类型库和特定设备库。

8 设备类型库此库包含不同类型的设备如路由器、交换机、HUB、无线设备、连线、终端设备和网云等。

9 特定设备库此库包含不同设备类型中不同型号的设备，它随着设备类型库的选择级联显示。

10 用户数据包窗口此窗口管理用户添加的数据包。

表1 Packet Tracer 4.0基本界面介绍2、选择设备，为设备选择所需模块并且选用合适的线型互连设备我们在工作区中添加一个2600 XM路由器。

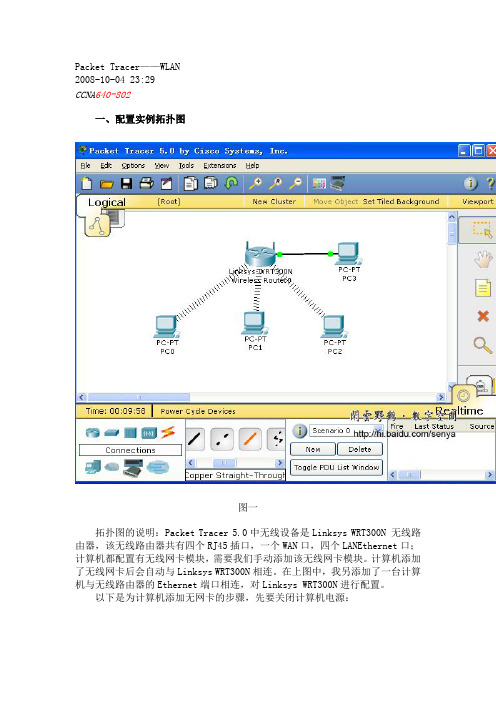

Packet Tracer——WLAN
2008-10-04 23:29
CCNA640-802
一、配置实例拓扑图
图一
拓扑图的说明：Packet Tracer 5.0中无线设备是Linksys WRT300N 无线路由器，该无线路由器共有四个RJ45插口，一个WAN口，四个LANEthernet口；计算机都配置有无线网卡模块，需要我们手动添加该无线网卡模块。

计算机添加了无线网卡后会自动与Linksys WRT300N相连。

在上图中，我另添加了一台计算机与无线路由器的Ethernet端口相连，对Linksys WRT300N进行配置。

以下是为计算机添加无网卡的步骤，先要关闭计算机电源：
图二移去计算机的中有线网卡，按箭头方向拖动
图三此时，插槽为空
图四拖动添加无线网卡
图五成功添加无线卡
二、配置Linksys WRT300N
配置pc3的ip地址与Linksys WRT300N (默认ip:192.168.0.1)在同一网段。

双击图一中的PC3，然后切换到“Desktop”选项卡：
图六
图七双击“Web Browser”图标运行web浏览器
图八以web的方式配置Linksys WRT300N
图九配置WLAN的SSID，无线路由器与计算机无线网卡的SSID相同
图十配置wep加密密钥
如果对WLAN有兴趣，可以更多地配置，使用更多的功能。

Packet Tracer 5.0建构 CCNA 实验攻略 (15—— ACL 简单的配置2008-10-08 22:43Packet Tracer 5.0是一款非常不错的 Cisco(思科网络设备模拟器,对于想考思科初级认证(如 CCNA 的朋 Tracer 5.0是非常不错的选择。

通常我们周围并没有那么多思科的设备供我们学习调试,参加培训费用很贵,上机限的,利用 Packet Tracer 5.0练习思科 IOS 操作命令很不错的。

近日,在网上下载了思科 CCNA640-802指导用书与诸位网友共同分享 Packet Tracer 5.0的使用方法与技巧,也借此抛砖引玉。

ACL(Access Control List,访问控制列表 ,简单说就是包过滤,根据数据包的报头中的 ip 地址、协议端口利用 ACL 可以实现安全控制。

编号:1-99 or 1300-1999(standard IP, 100-199 or 2000-2699(Extended IP。

实际应用中的,要想恰当地应用 ACL ,必需要制定合理的策略。

一、实验配置拓扑图图一图二网络中的 DNS 服务器 :192.168.1.2图三网络中的 WWW 服务器 :192.168.1.3 二、三个路由器的基本配置LuoShan#sh startup-configUsing 699 bytes!version 12.4no service password-encryption!hostname LuoShan!!enable password cisco!!!!username senya password 0 cisco ! ip ssh version 1no ip domain-lookup!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 192.168.3.1 255.255.255.0 duplex auto speed auto!interface Serial0/3/0ip address 172.17.1.1 255.255.255.0 clock rate 56000 !interface Serial0/3/1ip address 172.18.1.2 255.255.255.0 !interface Vlan1no ip addressshutdown!router eigrp 100 network 192.168.3.0 network 172.17.0.0 network 172.18.0.0 auto-summary!ip classless!!!!!line con 0line vty 0 4 password cisco login!!endHuangChuang#sh startup-config Using 669 bytes!version 12.4no service password-encryption !hostname HuangChuang!!enable password cisco!!!!ip ssh version 1no ip domain-lookup!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 192.168.2.1 255.255.255.0 duplex auto speed auto!interface Serial0/3/0ip address 172.17.1.2 255.255.255.0 !interface Serial0/3/1ip address 172.16.1.1 255.255.255.0 clock rate 56000 !interface Vlan1no ip addressshutdownrouter eigrp 100 network 192.168.2.0 network 172.17.0.0 network 172.16.0.0 auto-summary!ip classless!!!!!line con 0line vty 0 4 password cisco login!!endxixian#sh startup-configUsing 679 bytes!version 12.4service password-encryption ! hostname xixian!!enable password 7 0822455D0A16 ! !!!ip ssh version 1no ip domain-lookup!!interface FastEthernet0/0 no ip address duplex autospeed autoshutdowninterface FastEthernet0/1ip address 192.168.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.18.1.1 255.255.255.0 clock rate 56000!interface Serial0/3/1ip address 172.16.1.2 255.255.255.0 !interface Vlan1no ip addressshutdown!router eigrp 100network 192.168.1.0network 172.18.0.0network 172.16.0.0auto-summary!ip classless!!!!!line con 0line vty 0 4password 7 0822455D0A16login!!end三、配置简单的 ACL1、配置 ACL 限制远程登录到路由器的主机HuangChuang#conf tEnter configuration commands, one per line. End with CNTL/Z.HuangChuang(config#access-list 1 permit host 192.168.2.2 \\路由器 HuangChuang 只允许 192.168.2.2远程登录 (telnetHuangChuang(config#line vty 0 4HuangChuang(config-line#access-class 1 inHuangChuang(config-line#其它两个路由器配置相似。

CCNA思科配置实验思科配置实验（适用于CCNA）1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2 设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2 设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [rootPCA root]# ifconfig[rootPCA root]# route add default gw 10.65.1.2[rootPCA root]# route设置计算机PCB的ip地址和网关的操作：[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [rootPCB root]# ifconfig[rootPCA root]# route add default gw 10.66.1.2[rootPCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3．检查网络联通情况[rootPCA root]# ping 10.65.1.2 (通) (ping自己的网关) [rootPCA root]# ping 10.66.1.2 (通) (ping f0/1) [rootPCA root]# ping 10.66.1.1 (通) (ping PCB) [rootPCA root]# ping 10.67.1.2 (不通) (端口空时down) [rootPCA root]# ping 10.68.1.2 (不通) (端口空时down)[rootPCB root]# ping 10.66.1.2 (通) (ping自己的网关) [rootPCB root]# ping 10.65.1.2 (通) (ping f0/0) [rootPCB root]# ping 10.65.1.1 (通) (ping PCA) [rootPCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [rootPCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line proto is down) [rootPCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down) serial口当没有连线时(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[rootPCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[rootPCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[rootPCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[rootPCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。

[计算机]Cisco_Packet_Tracer实验教程第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线(Connections)、终端设备、仿真广域网、Custom Made Devices(自定义设备)下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type(自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线)、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。

其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。

而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。

交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。

注释:那么Custom Made Devices设备是做什么的呢,通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。

那么，这个Custom Made Devices 设备就比较好了，他会自动添加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你想添加“用户自定义设备”里没有的设备再添加也不迟。

当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就OK了，或者直接用鼠标摁住这个设备把它拖上去。

连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再点另一设备，选接口就OK了。

Packet T racer 5.0软件使用教程深入详解可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如Boson的Boson NetSim for CCNA 6.0就很优秀。

但是自从我用了Packet Tracer这个思科官方模拟软件后，我发现竟有更优秀的。

他的最新版本是Packet Tracer 5.0，直到现在我使用这个工具仍然是爱不释手，好了闲话不多说，工作！000网络上有相关Packet Tracer的所谓“教程”，但是都只是皮毛，今天我从一下三个方面入手介绍Packet Tracer 5.0这个软件。

力求做到“深入、详解”。

000第一篇、熟悉界面000一、设备的选择与连接000在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。

其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。

而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。

交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。

00 0注释：那么Custom Made Devices设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router 中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。

CISCO实验模拟器完全攻略CISCO实验模拟器是一种用于网络设备模拟的软件工具，它可以帮助用户在虚拟环境中进行网络配置和故障排除的实验。

本文将为大家介绍如何使用CISCO实验模拟器，并提供一些实用的技巧和建议。

第一部分：CISCO实验模拟器的基本介绍CISCO实验模拟器（Cisco Packet Tracer）是一款由思科公司开发的网络模拟软件，它可以模拟各种网络设备的工作原理和配置，包括交换机、路由器、防火墙等。

通过CISCO实验模拟器，用户可以在虚拟环境中进行网络实验，包括网络拓扑设计、配置设备、测试连通性等。

CISCO实验模拟器的界面简洁明了，操作简单易上手。

它提供了丰富的设备模板和工具，用户可以轻松地将设备拖拽到工作区进行配置。

此外，CISCO实验模拟器还支持实时的模拟和调试功能，用户可以在实验过程中查看设备的状态和性能信息，进行故障排除和优化。

第二部分：CISCO实验模拟器的使用方法1. 下载和安装CISCO实验模拟器首先，用户需要到思科官方网站下载和安装CISCO实验模拟器。

官方网站提供了各个版本的软件下载，用户可以选择适合自己操作系统的版本进行下载。

安装过程比较简单，按照提示进行操作即可。

2. 创建新项目打开CISCO实验模拟器后，首先需要创建一个新的项目来进行实验。

点击界面左侧的“新建项目”，然后输入项目名称和描述，点击“确定”即可创建一个新的项目。

3. 设计网络拓扑在项目中，用户可以通过拖拽设备模板来设计网络拓扑。

点击界面左侧的“设备”图标，选择需要的设备模板，然后将其拖拽到工作区。

用户可以根据自己的需求，连接各个设备并进行配置。

4. 配置设备在CISCO实验模拟器中，用户可以通过双击设备打开配置界面，进行设备的配置。

这包括设置IP地址、路由表、ACL 等。

用户可以根据实验要求进行相应的配置，然后保存设置。

5. 测试连通性在配置完成后，用户可以通过CISCO实验模拟器提供的工具测试网络的连通性。

实验一、Packet Tracer 5.0 基本操作一、安装Packet Tracer 5.0安装非常方便，在安装向导帮助下一步步很容易完成的。

二、添加思科的网络设备及计算机构建网络图1 Packet Tracer 5.0的界面Packet Tracer 5.0非常简明扼要，白色的工作区显示得非常明白，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、册子设备工具栏。

图2 添加交换机在设备工具栏内先找到要添加设备的大类别，然后从该类别的设备中寻找添加自己想要的设备。

图3 拖动选择好的交换机到工作区图4单击设备，查看设备的前面板、具有的模块及配置设备图5 添加计算机：Packet Tracer 5.0中有多种计算机图6 查看计算机并可以给计算机添加功能模块图7 添加连接线连接各个设备Packet Tracer 5.0有很多连接线，每一种连接线代表一种连接方式：控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE及串行DTE等连接方式供我们选择。

如果不能确定使用哪种连接，可使用自动连接，让软件自动选择连接方式。

把鼠标放在拓扑图中的设备上会显示当前设备信息图8 红色表示该连接线路不通，绿色表示连接通畅图9 删除连接及设备图10 网络配置设备单击要配置的设备，如果是网络设备（交换机、路由器等）在弹出的对话框中切换到“Config”或“CLI”可在图形界面或命令行界面对网络设备进行配置。

如果在图形界面下配置网络设备，下方会显示对应的IOS命令。

图11 计算机的配置Packet Tracer 5.0还可以模拟计算机RS-232接与思科网络设备的Console接口相连接，用终端软件对网络设备进行配置，这种配置方式与真实情况几乎一样。

Packet Tracer 5.0把网络环境搭建好了，接下来就可以模拟真实的网络环境进行配置了，具体怎么样构建网络环境，要看自己对网络对网络设备的掌握。

Packet_Tracer_5.0使用教程Packet Tracer 5.0使用教程Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境。

用户可以在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。

可以学习IOS的配置、锻炼故障排查能力。

下面介绍他的简单使用。

一、安装Packet Tracer 5.0安装非常方便，在安装向导帮助下一步步很容易完成的。

图一安装过程1图二安装过程2图三开始菜单安装文件二、添加思科的网络设备及计算机构建网络Packet Tracer 5.0非常简明扼要，白色的工作区显示得非常明白，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、册子设备工具栏。

图四Packet Tracer 5.0的界面图五添加交换机在设备工具栏内先找到要添加设备的大类别，然后从该类别的设备中寻找添加自己想要的设备。

在操作中，我先选择交换机，然后选择具体型号的思科交换机。

图六拖动选择好的交换机到工作区图七单击设备，查看设备的前面板、具有的模块及配置设备图八添加计算机：Packet Tracer 5.0中有多种计算机图九查看计算机并可以给计算机添加功能模块图十给路由器添加模块图十一添加连接线连接各个设备思科Packet Tracer 5.0有很多连接线，每一种连接线代表一种连接方式：控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE及串行DTE 等连接方式供我们选择。

如果我们不能确定应该使用哪种连接，可以使用自动连接，让软件自动选择相应的连接方式。

图十二连接计算机与交换机，选择计算机要连接的接口图十三连接计算机与交换机，选择交换机要连接的接口图十四在上图中，红色表示该连接线路不通，绿色表示连接通畅图十五删除连接及设备图十六把鼠标放在拓扑图中的设备上会显示当前设备信息图十六网络配置设备单击要配置的设备，如果是网络设备（交换机、路由器等）在弹出的对话框中切换到“Config”或“CLI”可在图形界面或命令行界面对网络设备进行配置。

计算机⽹络实验⼋实验报告——应⽤PacketTracer5.0模拟器⼯具对WLAN进⾏配置计算机⽹络实验⼋实验报告⼀、实验⽬的1．熟练使⽤Packet Tracer 5.0模拟器；2．应⽤Packet Tracer 5.0模拟器⼯具对WLAN进⾏配置。

⼆、实验环境⼀台PC机。

模拟设备：1个⽆线路由器，1台配备有线⽹卡的计算机，3台配备⽆线⽹卡的计算机。

三、实验步骤1.安装Packet Tracer 5.0；Packet Tracer是Cisco 公司针对其CCNA认证开发的⼀个⽤来设计、配置和故障排除⽹络的模拟软件。

使⽤者⾃⼰创建⽹络拓扑，并通过⼀个图形接⼝配置该拓扑中的设备。

软件还提供⼀个分组传输模拟功能让使⽤者观察分组在⽹络中的传输过程。

2.配置WLAN：（1）添加终端设备。

确定所需的终端类型，选择并加⼊正确型号的终端设备（终端类型及型号选择区见图1），最终的配置拓扑图如图2所⽰。

图1 终端设备选型说明图2 配置实例拓扑图其中，Packet Tracer 5.0中⽆线设备是Linksys WRT300N ⽆线路由器，该⽆线路由器共有四个RJ45插⼝，⼀个WAN⼝，四个LANEthernet⼝；计算机PC3与⽆线路由器的Ethernet端⼝相连，使⽤连接线，可实现对Linksys WRT300N的配置。

计算机PC0、PC1与 PC2与⽆线路由器以⽆线⽅式与Linksys WRT300N相连。

因台式机仅配置以太⽹接⼝，⽆⽆线⽹卡模块，因此，需⼿动为计算机添加⽆线⽹卡模块，计算机添加了⽆线⽹卡后将⾃动与Linksys WRT300N相连。

（2）⼿动为计算机PC0、PC1与 PC2添加⽆线⽹卡。

A.以PC0为例，双击PC0图标->选择Physical选型卡，关闭其电源，如图3所⽰：图3 计算机电源⽰例B.移去计算机中的有线⽹卡，如图4所⽰。

图4　移去计算机的中有线⽹卡，按箭头⽅向拖动C.此时插槽为空，如图5所⽰：图5　插槽为空D.添加⽆线⽹卡，如图6所⽰：图6　拖动添加⽆线⽹卡（3）配置⽆线路由器Linksys WRT300N。

Packet Tracer 5.0建构CCNA实验攻略(9)——Cisco EIGRP
EIGRP(Enhanced Interior Gateway Routing Protocol，增强型内部网关路由协议)是Cisco内部专有协议，其它公司的网络产品是不会拥有该协议的。

一、配置实例拓扑图
图一共有四个Cisco 2811路由器，共六个网段
二、配置Cisco EIGRP的基本命令
Router(config)#router eigrp 100开启EIGRP进程，100为AS编号(1——65535)
Router(config-router)#network 10.0.0.0在网络上通告自己所直接连接的网段
三、配置Cisco EIGRP实例
１、基本配置
图二以Router2为例２、启用EIGRP
图三
图四Router1的配置
图五Router2的配置
图六Router3的配置
图七Router4的配置
图八查看路由表
３、校验与排错
把个网段的PC配置好IP地址及网关，用PC4 ping 所有网段都可以ping 通。

图九
图十show ip eigrp neighbors命令查看EIGRP的邻接关系
图十一show ip eigrp interfaces
图十二show ip eigrp topology查看拓扑表
图十三show ip eigrp traffic
图十四debug eigrp packets
EIGRP支持MD5加密认证，但是我们的这个模拟器不支持，这个试验就不做了。

实验5:CISCO 路由器基本配置一、实验目的1、练习cisco 路由器端口的基本配置；2、初步了解静态路由协议二、实验环境：packet tracer 5.0三、实验步骤：拓扑结构图如下所示：配置过程：Router1：Router>enable /进入特权模式Router＃config t /进入配置模式Enter configuration commands， one per line。

End with CNTL/Z.Router（config)＃hostname yangyu /修改路由器名称yangyu（config)#int serial 0/0/0 /配置串口yangyu(config-if）#ip add 192.168。

2。

1 255.255.255。

0yangyu(config—if)＃clock rate 64000yangyu(config-if）＃no shut％LINK—5—CHANGED: Interface Serial0/0/0， changed state to downyangyu(config-if)#int fa0/0 /配置以太网接口yangyu（config-if）＃ip add 192.168.1.1 255.255。

255.0yangyu(config-if）＃no shut%LINK-5—CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO—5-UPDOWN： Line protocol on Interface FastEthernet0/0, changed state to up yangyu（config）＃％LINK—5-CHANGED: Interface Serial0/0/0， changed state to upyangyu#config tEnter configuration commands, one per line。

思科配置实验（适用于CCNA）1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2 设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2 设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [rootPCA root]# ifconfig[rootPCA root]# route add default gw 10.65.1.2[rootPCA root]# route设置计算机PCB的ip地址和网关的操作：[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [rootPCB root]# ifconfig[rootPCA root]# route add default gw 10.66.1.2[rootPCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3．检查网络联通情况[rootPCA root]# ping 10.65.1.2 (通) (ping自己的网关) [rootPCA root]# ping 10.66.1.2 (通) (ping f0/1) [rootPCA root]# ping 10.66.1.1 (通) (ping PCB) [rootPCA root]# ping 10.67.1.2 (不通) (端口空时down) [rootPCA root]# ping 10.68.1.2 (不通) (端口空时down)[rootPCB root]# ping 10.66.1.2 (通) (ping自己的网关) [rootPCB root]# ping 10.65.1.2 (通) (ping f0/0) [rootPCB root]# ping 10.65.1.1 (通) (ping PCA) [rootPCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [rootPCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line proto is down) [rootPCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down) serial口当没有连线时???(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[rootPCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[rootPCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[rootPCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[rootPCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。
